Как узнать на сколько ватт блок питания в компьютере?

Опубликовано 27.10.2020 автор Андрей Андреев — 0 комментариев

Всем привет! В этом посте я расскажу, как узнать, на сколько ватт блок питания в компьютере, в том числе если нет наклейки, а также не вскрывая его, через какую прогу это можно сделать и как. О том, как рассчитать мощность БП, читайте здесь.

Где посмотреть мощность установленного БП

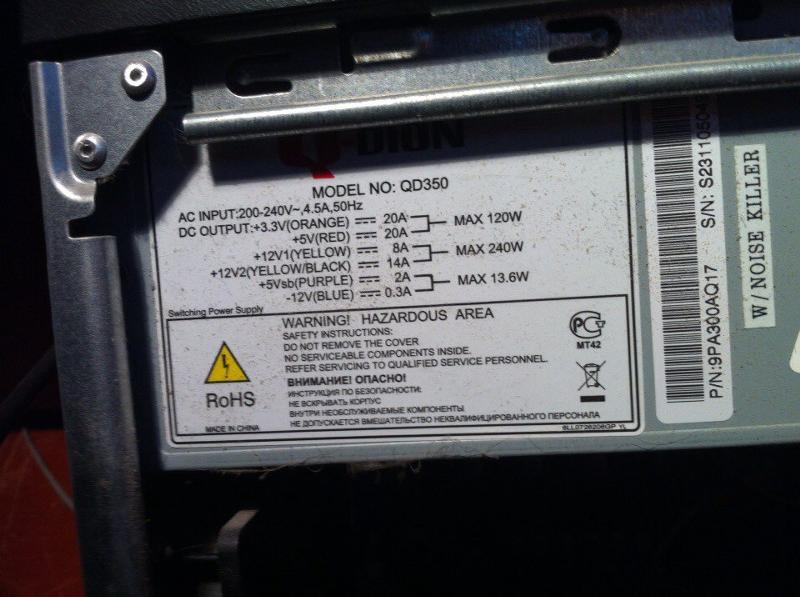

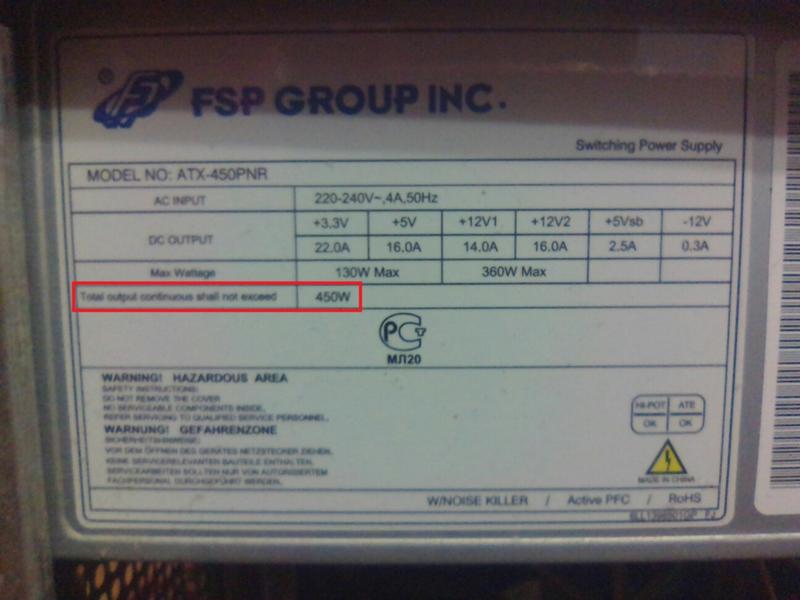

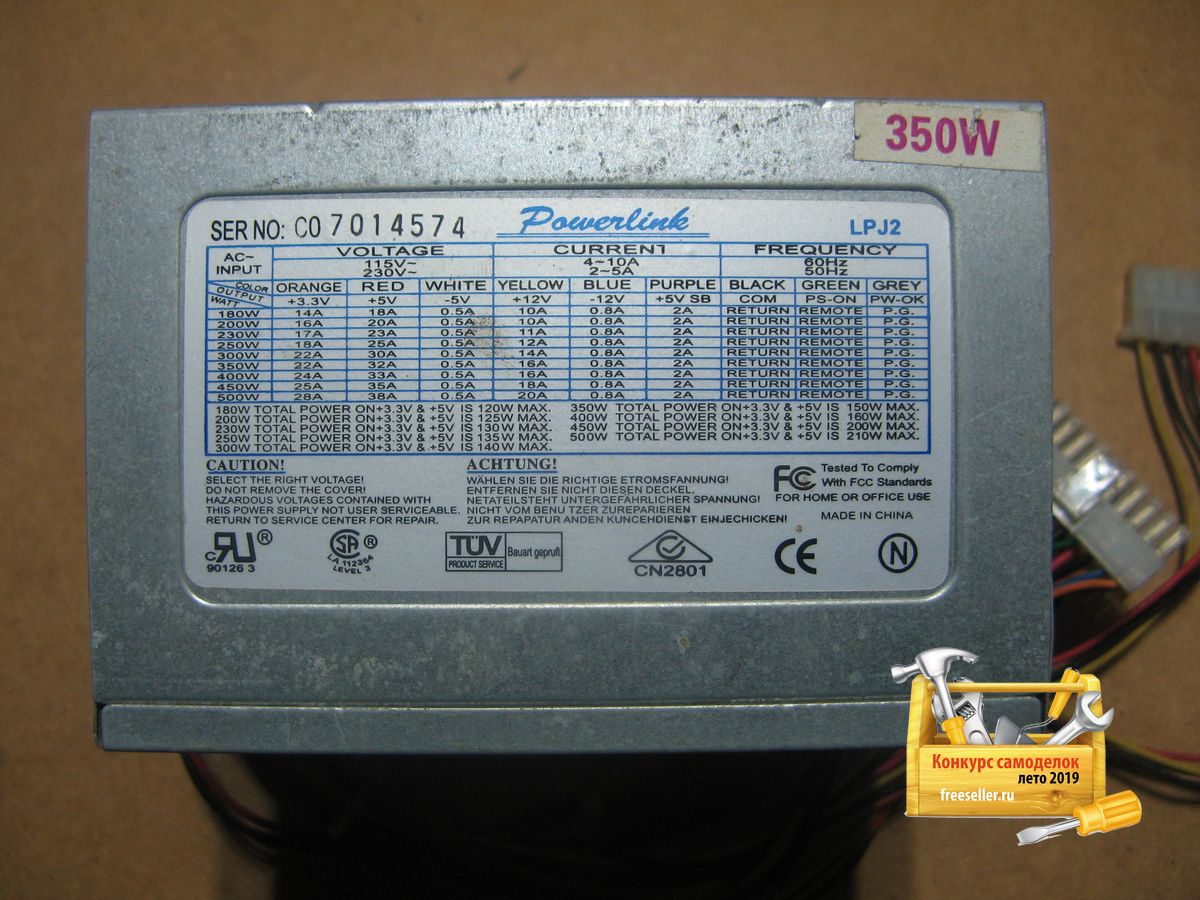

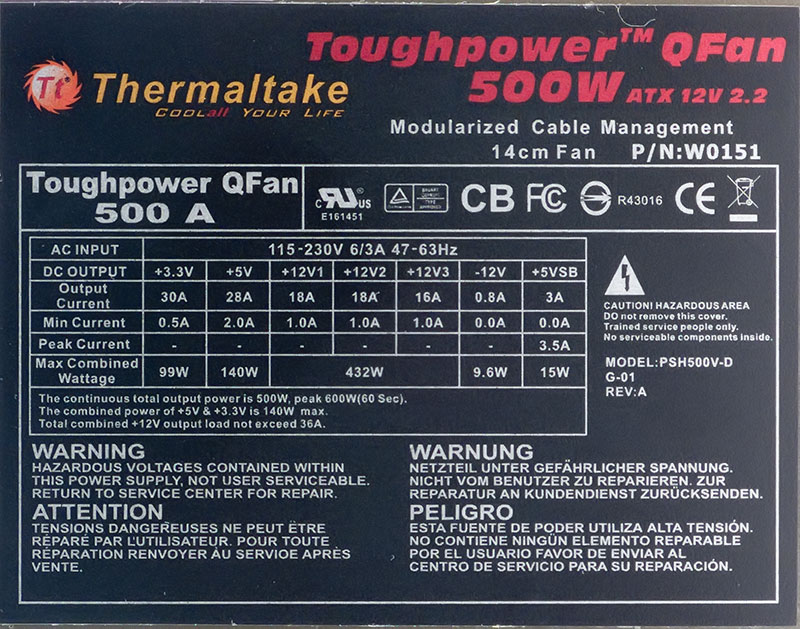

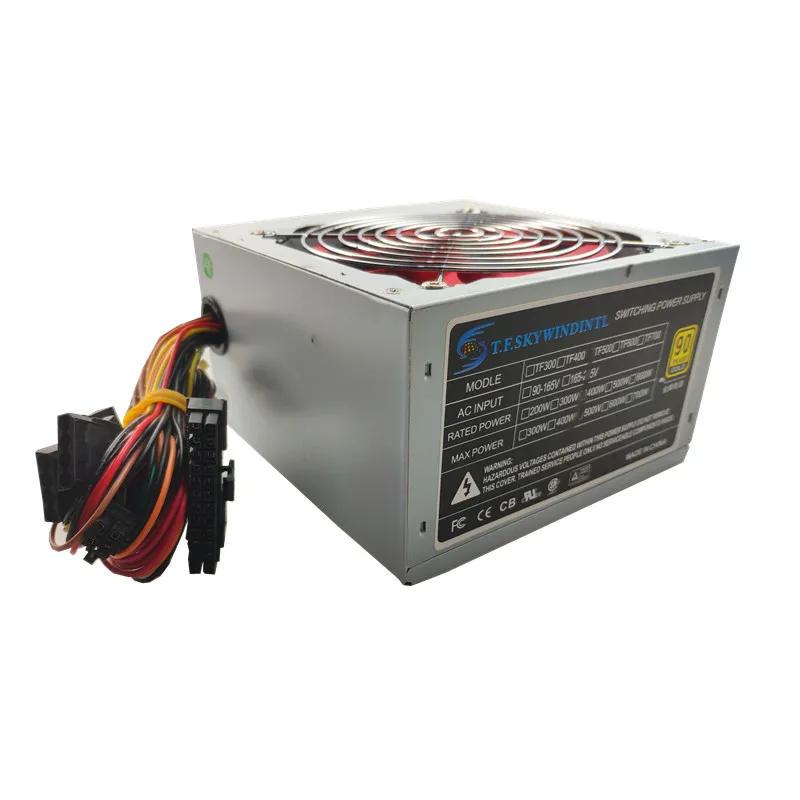

Согласно принятым нормам, на блоке питания на ПК должен быть наклеен шильдик, в котором указаны его характеристики. В числе прочих параметров должна быть приведена и мощность в ваттах (W). Если этого нет, то здесь что-то не так.

Чтобы определить эту характеристику, все же нужно будет снять боковую крышку системника — чаще всего ту, которая расположена с левой стороны, если смотреть со стороны «лица». Однако шильдик может быть и справа, поэтому нужно будет снять другую крышку.

В корпусах нового формата с нижним расположением БП он может быть прикрыт шторкой, за которую обычно при сборке прячут провода. Если этот экран несъемный, можно использовать специальную программу для диагностики, чтобы получить данные о компьютере, не разбирая его.

Также нужно отметить, что некоторые производители не указывают на наклейке мощность, а только модель БП. Зная его, можно найти в поисковике технические характеристики интересующей детали.

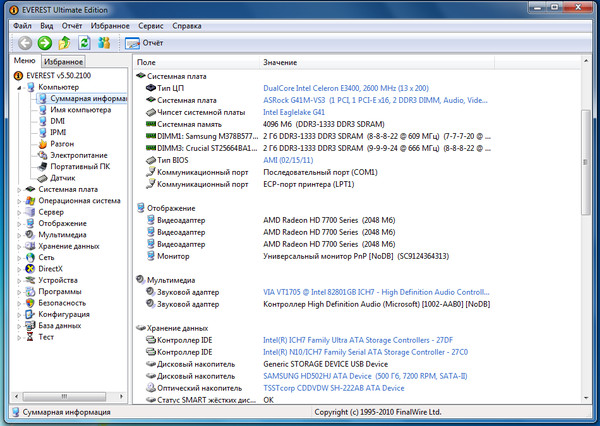

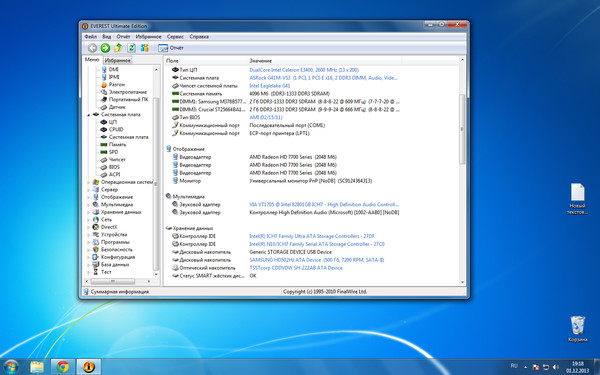

Как узнать параметры БП через AIDA 64

С помощью этой сервисной утилиты можно собрать всю информацию по компонентам, которые оборудованы встроенными датчиками, в том числе по блоку питания. Однако учитывайте, что такая фишка есть не во всех моделях, а только в дорогих.

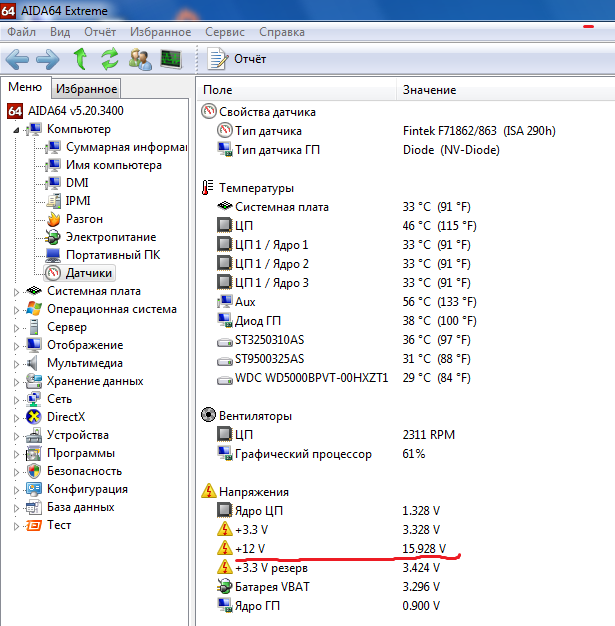

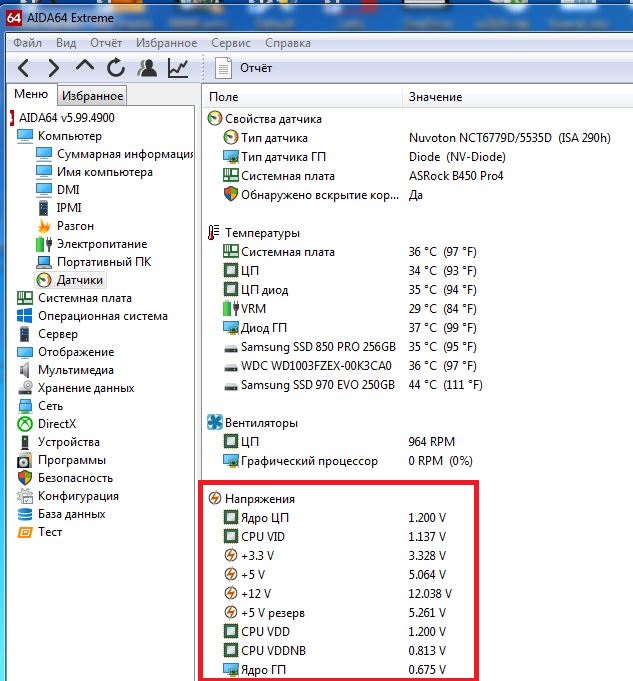

Чтобы найти эти данные, запустите AIDA64, перейдите в раздел «Компьютер» и откройте раздел «Датчики». Если здесь нет необходимых данных, они могут быть в разделе «Электропитание».

Есть еще одна фишка, но она подойдет только для тех, кто сможет правильно определить суммарную мощность всех комплектующих установленных в корпусе. Вычислив это значение, можно понять только какой минимум нужен для нормальной работы системы и ее запуска. Этот совет может подойти, если корпус опечатан, а данные о моделях вам известны из диагностических утилит.

Также советую почитать «Как к видеокарте подключить дополнительное питание» и «PFC в БП — что это такое». Буду признателен, если вы поделитесь этим постом в любой социальной сети. До скорой встречи!

С уважением, автор блога Андрей Андреев.

принцип действия и критерии выбора

Если для работы компьютера эксплуатируется некачественный блок питания

Главные функции блока питания

Непосредственная задача компьютерного блока — правильно преобразовывать приходящий переменный ток 220 Вольт в три разных постоянных напряжения. Это поможет существенно снизить нагрузку на материнскую плату, а также её отдельные комплектующие. Кроме того, устройство способно стабилизировать периодические скачки нагрузки на видеокарту, а без него деталь запросто выйдет из строя.

Качественное приспособление способно наладить стабильность работы, поддерживая всегда одинаковое напряжение. В блоке питания установлен мощный вентилятор, который способствует оперативному охлаждению воздуха в камере системного блока ПК. От показателей питающего приспособления зависит, сможет ли компьютер справится с нагрузкой, которая зачастую оказывается на операционную систему вследствие загрузки всех деталей.

Внешний вид и размеры прибора никак не влияют на его работоспособность.

Устройство и принцип действия

Ваш компьютер тоже подключается напрямую к электросети? Зачастую это именно так, соответственно, устройство подвергается риску перегорания. Чтобы снизить эту вероятность до минимума целесообразно покупать качественный блок питания. Но для понимания главных целей этого механизма, целесообразно изучить его составляющие.

Входной фильтр. Это механизм, принимающий ток электрической сети с показателем 220 В и преобразующий его в оптимальный для операционной системы. На данном этапе происходит снижение пульсаций и устранение приходящих помех.
Импульсный трансформатор способствует разделению большой силы переменного тока на несколько небольших постоянных. Именно за счёт этого комплектующего напряжение 220 В снижается в разы.
Инвертор напряжения повышает сетевую частотность с 50 Гц до сотен кГц, что позволяет сохранить мощность и размер установки.

Дежурный трансформатор и контроллер, который управляет способностью блока питания запускаться автоматически при каждом включении компьютера.
Выпрямитель сигнала переменного тока предназначен для сглаживания пульсации.
Групповой стабилизатор. Такой механизм присутствует не во всех моделях БП (блоков питания), а только в более дорогих.
Сигнальные узлы запускают схему, контролирующую и пропускающую напряжение к материнской плате системного блока.
Встроенный вентилятор, диаметром 120 мм. Он способствует активному охлаждению всего блока.

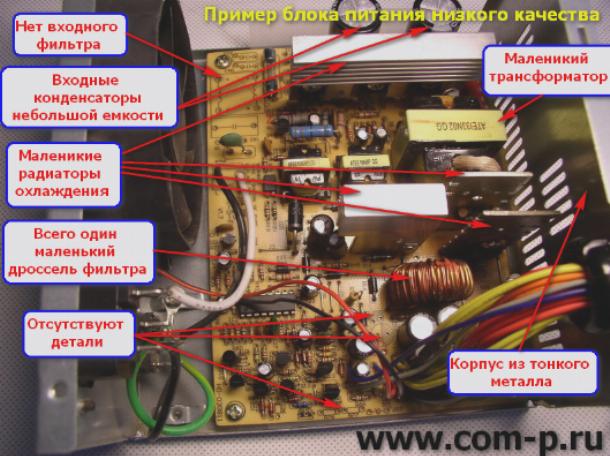

Более подробное расположение деталей в компьютерном запитывающем устройстве смотрите на схеме в инструкции к приспособлению.

Модели, которые предусматривают возможность отключения жгутов от неработающих устройств, считаются одними из престижнейших среди аналогов.

В эру флеш-накопителей практически никто не пользуется DWD-ромом, поэтому его разрешено отключить от питания.

Разновидности блоков питания для компьютера

Практически каждый системный блок питания для ПК отличается своими конструктивными особенностями друг от друга. На данном этапе целесообразно выделить несколько видов и рассмотреть особенности их функционирования.

модульные механизмы — это устройства, которые дают возможность не запитывать детали системного блока, если они не используются;
механизмы с пассивным охлаждением. Такие устройства не имеют встроенного вентилятора, однако неплохо справляются со своими задачами. Данные варианты отличаются работой с низким уровнем шума;
полупассивные механизмы. Такие предусматривают наличие мощного и габаритного охлаждающего вентилятора, в дополнение к которому идёт управляющий контроллер.

Давайте разберёмся в некоторых технологических особенностях существующих механизмов. В производстве электропитающих блоков присутствует понятие форм-фактор.

Это означает то, что некоторые детали механизма взаимозаменяемы. В случае если они выйдут из строя, можно использовать аналогичные, например, от другой модели.

Качественные и дорогостоящие модели блоков питания не создают лишнего шума и треска.

В декабре прошедшего года торговая марка Intel выпустила новую версию материнской платы, которая относится к семейству microATX. Для таких системных деталей предусматривается и индивидуально изготовленный блок питания типа Small Form Factor.

Критерии выбора блока питания для компьютера

Перед покупкой стоит подумать, какой из БП для ПК лучше приобрести, ведь некачественное устройство с поломкой конкретных деталей может «потянуть» за собой подключенные комплектующие самого системного блока. Это может стать причиной возгорания и, как следствие, выхода компьютера из строя. Поэтому давайте обратим внимание на это, чтобы не столкнуться с похожей проблемой.

Выбирайте модель блока питания с качественным корпусом и надёжными крепежами.

Учитывайте мощность и форм-фактор

В первую очередь пользователь без опыта должен обращать внимание на то, какой форм-фактор имеет блок питания. Важно, чтобы он помещался в системный блок ПК. Чтобы это выяснить, стоит отметить несколько разновидностей электропитающих приборов в зависимости от их размера:

ATX — такой вариант максимально подходит под стандартные системники, соответственно, подходит для использования на домашнем ПК;
SFX — этот вариант поместится в небольшие системные блоки, которые считаются усовершенствованными и выпускаются в наше время. Зачастую похожие варианты выбираются для детских компьютеров или офисных машин;

TFX — модель предназначена для дескоптных системников. Они имеют узкие размеры, соответственно, стандартный блок питания к ним не подходит;
FLEX — предназначена также для нестандартно малогабаритных системных блоков. Обычно в таких корпусах ниша под адаптер заужена, поэтому и устройство питания должно быть соответствующим.

Что можно сказать о мощности? В первую очередь её необходимо определить у системного блока. Для этого рекомендуется изучить обзор каждой комплектующей и узнать соответствующий показатель потребления. Как вариант: зайдите на официальный сайт производителя деталей машины и сложите показатели каждого. Полученная сумма и будет иметь общую мощность, по которой и следует покупать БП.

Требуемую мощность блока питания можно рассчитывать автоматически специальными сервисами.

Существует способ попроще – подойдёт больше для любителей, которые всерьёз никогда не занимались компьютерами. Всё, что вам нужно делать, это определить мощность материнской платы и видеокарты. Как правило, остальные детали потребляют мизерную часть электроэнергии. На основании полученной суммы необходимо покупать блок питания. Тем не менее, стоит выбирать модель, которая имеет некоторый запас мощности, чтобы устройство не находилось постоянно в нагрузке. Рассмотрим, как варьируется этот показатель на современных модификациях БП.

Маломощные — от 200 до 400 Вт.
Средней мощности — от 400 до 600 Вт.
Высокой мощности — от 650 и выше.

Модели блоков питания, которые имеют показатель 650 Вт и более, устанавливают на игровые компьютеры, поэтому для домашнего или рабочего системного блока тратить большие деньги не рационально.

Разъёмы для питания материнской платы и видеокарты

Когда с мощностью закончили и присмотрели подходящий вариант питающего приспособления, важно определить достаточным ли количеством разъёмов обладает блок питания. Стандартно нужны выходы под питание видеокарты и материнской платы. Также адаптер подключается к жёстким дискам и, если есть, дополнительные SATA накопители.

Оседающая пыль на вентиляторе блока питания небезопасна: она может вызвать перегрев блока, а также вывести его из строя.

К примеру, у пользователя имеется многопроцессорный ПК, соответственно, к нему больше подойдёт блок БП с двумя коннекторами 8 pin. Для мощных системников с несколькими видеокартами важно иметь БП с разъёмами 6+2 pin. Для запаса необходимо, чтобы устройство оснащалось, как минимум четырьмя разъёмами для SATA.

К СВЕДЕНИЮ!

Обязательно обращайте внимание на длину провода ATX24 и CPU – их должно хватать до каждой детали. Варианты с показателем длины менее 65 см не всегда подходят. Это ещё зависит от размера самого корпуса системного блока.

Интерфейс подключения внутренних накопителей и периферийных устройств

В качестве дополнения следует сказать о таких разъёмах как SATA – они в новых моделях блоков питания имеют совершенно иной интерфейс и внешний вид провода. Ранее вместо такой комплектации применялся интерфейс IDE, что не всегда было удобно при коммутации различных деталей системника.

SATA — это и есть интерфейс блока питания, который выполнен в виде нового разъёма для подключения.

По внешнему виду разъёмы IDE и SATA существенно отличаются, соответственно, первые имеют некоторые минусы относительно вторых.

SATA работает в несколько раз быстрее, чем IDE.
Провод IDE намного шире обновленного, поэтому занимает много места и к новым типам винчестеров уже не подходит (если только у вас модель не имеет два типа соединений).

Копирование информации или перенос крупных данных выполняется оперативнее на SATA.

Отталкиваясь от предложенных факторов, стоит отметить, что даже для рабочих компьютеров необходимо выбирать модели с интерфейсом разъёмов SATA.

Дополнительные особенности компьютерных блоков питания

Исходя из того, что все действующие детали системы ПК нуждаются в питании, необходимо выяснить его показатель КПД. Определимся для начала, что представляет собой коэффициент полезного действия: это общее количество энергии, которое необходимо для полезной работоспособности компьютера; как правило, её остатки превращаются в тепло.

Все устройства оснащаются специальным сертификатом, на котором указывается данный показатель.

Тип устройства	Напряжение в электросети 220 V
Процент нагрузки, %	10	20	50	100
80 PLUS Bronze	—	81	85	81
80 PLUS SILVER	—	85	89	85
80 PLUS PLATINUM	—	90	94	91
80 PLUS GOLD	—	88	92	88

Подключая разъёмы к деталям системного блока, главное не перепутать их, поэтому нужно следить за маркировкой.

Хороший уровень КПД отличается несколькими преимуществами:

чем лучше показатель КПД, тем эффективнее расходуется электроэнергия независимо от мощности блока питания;
имеет минимальный показатель нагрева, соответственно, охлаждение и рассеивание тепла происходит быстрее;
длительный срок службы;
минимальный уровень шума, так как устройство не работает в полную нагрузку;
качественное питание для всех комплектующих без существенных погрешностей.

Новые модели устройств имеют встроенный активатор типа Active Power Factor Correction, который распространяется на усовершенствование КПД и правильное питание ПК в целом.

Если в блоке питания установлена подсветка, она никакого результата не даёт, кроме эстетического.

Защитные опции компьютерных блоков питания

Не менее важно иметь надёжный блок питания, а именно такой, который после небольших сбоев в работе продолжит действие в штатном режиме. Чтобы обзавестись таким прибором, вам необходимо убедится в наличии на нём защитных опций. О чём идет речь, смотрим далее.

Защита от перепадов напряжения. Это очень полезная функция, главным действующим элементом которой является стабилизатор: он способен уберечь блок питания от сгорания.
Защита от электрической перегрузки. Сила тока, передаваемая от сети к блоку питания, имеет превышенную величину, поэтому разветвляется на оптимальное количество Вольт для стабильной работы ПК. При правильно установленной защите происходит её срабатывание, как только сила тока в блоке достигнет 20-25 А.
Защита от короткого замыкания. Для этого в БП устанавливается специальная схема SCP, которая уже несколько десятков лет рекомендует себя как качественный и долговечный механизм. База этой схемы — пара транзисторов.
Защита от перегрева. Неотъемлемая функция практически каждого блока. ОТР выполняет защитное отключение в тот момент, когда температура платы достигнет предельного значения.
Защита по питанию. Опциональный вид защиты OPP или OPL — он реализуется при помощи специально установленного контроллера. Система предназначена для осуществления контроля за приходящим током. В случае, если превышается допустимый порог, блок питания отключает весь системный блок.

Если в БП имеется целый комплекс систем, которые осуществляют свою работу на качественном уровне, то подобные модели прослужат длительное время.

Некоторые блоки оснащены специальным крепежом для фиксации в корпусе ПК.

Как устроена система охлаждения блоков питания

Всего имеется три зоны отвода горячего воздуха. Осуществляется процесс охлаждения тремя вентиляторами, которые размещаются у центрального процессора, видеокарты и на самом блоке питания. Одним из распространенных способов охладить блок питания для ПК является внедрение кулера диаметром 80 мм. После того как блок запускается, вентилятор начинает свою работу и распределяется внутри компьютера, отдавая охлаждённый поток воздуха требовательным зонам. Именно таким образом работают приборы АТХ12Vи СFХ12V.

Если взять, к примеру, модель STX12V, то здесь всё устроено несколько иначе: здесь устанавливаются вентиляторы, не превышающие в диаметре 60 мм. Как правило, это одни из дорогих моделей, которые имеют возможность настраивать скорость движения ротора вентиляторов.

Блоки, которые не оснащены вентилятором, имеют другой тип охлаждения.

Некоторые модели БП регулируют скорость автоматически только с того момента, как на процессор даётся повышенная нагрузка. За счёт наличия терморегулятора скорость вращения кулера начинает варьироваться от 1000 до 3000 об/мин.

Большое значение в охлаждении имеет тип решётки вентилятора. Наиболее актуальной считается изготовленная из проволочной стали с небольшим сечением. Эта конструкция быстрее передает поток воздуха внутрь системного блока.

Лучшие производители блоков питания и популярные модели

Несомненно, лучше отдавать предпочтение известным производителям, которые предлагают взамен достойное качество и хорошую работоспособность. Поэтому редакция Tehno.guru предлагает обратить внимание на несколько моделей ниже.

ACCORD ACC-450-12 450W — блок питания с простым способом установки

Классические модели подходят для большинства компьютеров со стандартными рабочими параметрами.

Подбирая блок питания для домашнего или офисного ПК со стандартными параметрами, следует отметить заявленную модель как одну из лучших, простых, без серьёзных наворотов. Установка имеет один традиционный вентилятор диаметром 120 мм. Соответственно, подойдёт только для системных блоков привычных параметров.

Мощность, Вт	Тип охлаждения	Параметры, мм	Типы разъемов	Защита от короткого замыкания
450	Один вентилятор	86×150×140	20+4 pin	есть

Отзыв о модели ACCORD ACC-450-12 450W

Подробнее на Яндекс.Маркет: https://market.yandex.ru/product—blok-pitaniia-accord-acc-450-12-450w/12367530/reviews?track=tabs

~~Блок питания ACCORD ACC-450-12 450W~~

Блок питания Powerman PM-300ATX 300W

Отличный вариант для ненавороченных ПК.

Узкоформатная модель блока питания, предназначенная для таких системников, которые имеют соответствующую нишу для установки. Устройство оснащено стандартной системой охлаждения, однако имеет не очень удобную решётку для отвода воздуха. Тем не менее, отлично справляется с задачами, возложенными на него.

Мощность, Вт	Тип охлаждения	Параметры, мм	Тип разъемов для материнской платы
300	1 вентилятор (80 мм)	65×85×175	20+4 pin

~~Блок питания Powerman PM-300ATX 300W~~

Sea Sonic Electronics SSP-650RT 650W — высокомощный агрегат для ПК

Удобная модель с маркировкой под выходы для питания.

Такая система питания подойдёт идеальным образом для игрового компьютера. Устройство способно максимально запитывать графические девайсы. Кроме того, модель блока имеет стандартный внешний вид и оптимально оборудованную решётку для освобождения воздуха от вентилятора.

Мощность, Вт	Параметры, мм	Способ охлаждения	Тип разъема для материнской платы	Сертификат КПД
650	86×150×140	1 вентилятор	20+4 pin	80 PLUS Gold

Отзыв о модели Sea Sonic Electronics SSP-650RT 650W

Подробнее на Яндекс.

Маркет: https://market.yandex.ru/product—blok-pitaniia-sea-sonic-electronics-ssp-650rt-650w/9275780/reviews?track=tabs

~~Sea Sonic Electronics SSP-650RT 650W~~

AeroCool KCAS PLUS 600W — стандартная высокомощная установка

Отличительные свойства блоков питания заключаются в способности вовремя реагировать на некорректность работы.

Предложенный вариант блока питания для ПК не имеет никаких конструктивных особенностей, так как предназначен для корпуса системного блока обычного размера. Отличается высокой мощностью, соответственно, подойдёт к системе, где работает несколько видеокарт и жёстких дисков.

Мощность, Вт	Скорость работы, об/мин	Тип охлаждения	Тип разъема для материнской платы	Защита от перегрузки
600	800	1 вентилятор	20+4 pin	есть

Отзыв о модели AeroCool KCAS PLUS 600W

Подробнее на Яндекс.

Маркет: https://market.yandex.ru/product—blok-pitaniia-aerocool-kcas-plus-600w/43055883/reviews?track=tabs

~~Блок питания AeroCool KCAS PLUS 600W~~

Pure Power 11 CM 500W — модульный блок питания

Шнуры предложенного блока питания отличаются качественной обмоткой, поэтому дольше прослужат.

Блок питания в прочном корпусе с правильно изготовленной решёткой. Отличается простотой установки и обновленным интерфейсом для подключения. Данная модель оснащена тремя типами защиты, поэтому её можно считать относительно безопасной.

Мощность, Вт	Тип охлаждения	Тип разъема материнской платы	Сертификат КПД	Параметры, мм
500	1 вентилятор	20+4 pin	80 PLUS Gold	86×150×160

Отзыв о модели Pure Power 11 CM 500W

Подробнее на Яндекс.Маркет: https://market.yandex.ru/product—blok-pitaniia-be-quiet-pure-power-11-cm-500w/240239475/reviews?track=tabs

~~Pure Power 11 CM 500W~~

Уважаемые пользователи, обязательно задавайте вопросы в комментариях, а также консультируйтесь по всем разделам статьи. В ответном письме рассмотрим все моменты, а также дадим ответы на интересующие вопросы.

Онлайн проверка блока питания компьютера. Тестирование компьютера — Подробное руководство. Проверка напряжение импульсного источника питания

Многие владельцы ПК сталкиваются с различными ошибками и сбоями в работе компьютера, но не могут определить причину неполадки. В этой статье мы рассмотрим основные способы диагностики компьютера, позволяющие самостоятельно выявить и устранить различные проблемы.

Учтите, что качественная диагностика компьютера может занять целый день, выделите его с утра специально для этого, а не начинайте все ближе к вечеру.

Предупреждаю, что писать буду подробно как для новичков, которые ни разу не разбирали компьютер, чтобы предупредить о всех возможных нюансах, которые могут привести к проблемам.

1. Разборка и чистка компьютера

При разборке и чистке компьютера не спешите, делайте все аккуратно, чтобы ничего не повредить. Складывайте комплектующие в заранее подготовленное безопасное место.

До чистки начинать диагностику не целесообразно, так как вы не сможете выявить причину неисправности, если она вызвана засорением контактов или системы охлаждения. Кроме того, может не удастся завершить диагностику из-за повторных сбоев.

Отключите системный блок из розетки не менее чем за 15 минут до чистки, чтобы успели разрядиться конденсаторы.

Произведите разборку в следующей последовательности:

Отключите от системного блока все провода.
Снимите обе боковых крышки.
Отсоедините разъемы питания от видеокарты и выньте ее.
Выньте все планки памяти.
Отсоедините и выньте шлейфы всех дисков.
Открутите и выньте все диски.
Отсоедините все кабели блока питания.
Открутите и выньте блок питания.

Материнскую плату, процессорный кулер, корпусные вентиляторы снимать ненужно, можно также оставить DVD-привод, если он нормально работает.

Аккуратно продуйте системный блок и все комплектующие по отдельности мощным потоком воздуха из пылесоса без пылевого мешка.

Аккуратно снимите крышку с блока питания и продуйте его, не касаясь руками и металлическими частями к электродеталям и плате, так как в конденсаторах может быть напряжение!

Если ваш пылесос не работает на выдув, а только на вдув, то будет немного сложнее. Хорошо очистите его, чтобы он как можно сильнее тянул. При чистке рекомендуется использовать насадку с мягким ворсом.

Также, чтобы вычистить прибившуюся пыль, можно использовать мягкую кисть.

Тщательно очистите радиатор процессорного кулера, предварительно рассмотрев где и на сколько сильно он забился пылью, так как это одна из частых причин перегрева процессора и сбоев ПК.

Убедитесь также, что крепление кулера не сломалось, прижим не раскрылся и радиатор надежно прижат к процессору.

Будьте аккуратны при чистке вентиляторов, не давайте им сильно раскручиваться и не подносите близко насадку пылесоса если она без щетки, чтобы не отбить лопасть.

По окончании чистки не спешите собирать все обратно, а переходите к следующим этапам.

2. Проверка батарейки материнской платы

Первым делом после чистки, чтобы потом не забыть, я проверяю заряд батарейки на материнской плате, а заодно сбрасываю BIOS. Для того, чтобы ее вытащить, нужно надавить плоской отверткой на защелку в указанном на фото направлении и она сама выскочит.

После этого нужно замерить ее напряжение мультиметром, оптимально если оно будет в пределах 2.5-3 В. Изначальное напряжение батарейки 3 В.

Если напряжение батарейки ниже 2.5 В, то желательно ее уже поменять. Напряжение 2 В является критически низким и ПК уже начинает сбоить, что проявляется в сбросе настроек BIOS и остановках в начале загрузки ПК с предложением нажать F1 или еще какую-то клавишу для продолжения загрузки.

Если у вас нет мультиметра, то можете взять батарейку с собой в магазин и попросить, чтобы там проверили или просто заранее купите батарейку для замены, она стандартная и совсем недорогая.

Явным признаком севшей батарейки является постоянно слетающая дата и время на к

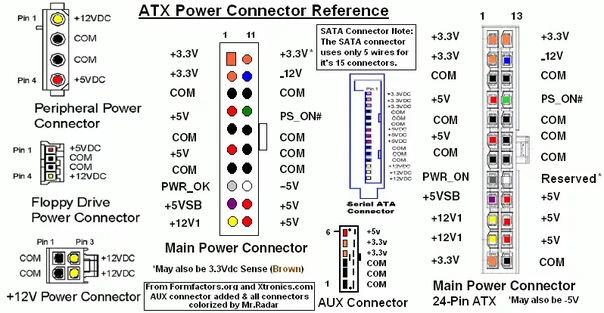

Руководство по разъемам блока питания

— Типы разъемов питания ПК

Подключение источника питания? Узнайте, как определить и подключить разъемы блока питания ПК, с помощью этого полного руководства.

Начнем с хороших новостей: все разъемы компьютерных блоков питания имеют надежную конструкцию, поэтому их можно подключать только в одном направлении (так что здесь нет никакого способа испортить).

И хотя для неподготовленного глаза блок питания выглядит как сплошная путаница кабелей, есть только несколько типов разъемов питания ПК, о которых вам нужно знать при подключении блока питания.

Поскольку разъемы питания SATA и Molex не имеют зажимов, обязательно вставляйте их плотно, чтобы они не отсоединились и не отсоединились.

1. (20 + 4 контакта) Разъем питания ATX

Также известен как главный разъем питания

Подключается к: Разъемам питания материнской платы ATX (см. Изображение ниже)

2. (4 + 4 контакта) Разъем питания ATX 12 В

Также известен как разъем питания ЦП, разъем питания P4

Подключается к: разъемам питания ATX 12 В на материнских платах (см. Изображение ниже).

Примечание. Для большинства компьютеров вам потребуется всего лишь один 4-контактный разъем.

3. Разъем питания SATA

Также известен как кабель питания SATA, кабель питания Serial-ATA

Подключается к: разъемам питания на жестких дисках SATA и оптических дисководах SATA.

Примечание. Всегда проверяйте, полностью ли вставлены разъемы питания SATA. Поскольку у него нет зажима, этот разъем питания ПК имеет тенденцию ослабляться и отсоединяться.

4. (4-контактный) разъем Molex

Также известен как разъем для периферийных устройств

Подключается к: разъемам питания жестких дисков IDE и оптических дисководов IDE

Примечание: Диски IDE идут по пути динозавров, но разъемы Molex все еще здоров и жив. .. благодаря следующим адаптерам, которые позволяют им для питания дисков SATA и вентиляторов корпуса компьютера:

Адаптер питания Molex — SATA

Подключается к: разъемам питания жестких дисков SATA и оптических дисководов SATA

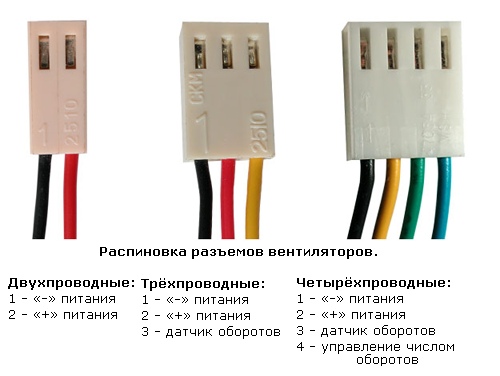

Переходник с Molex на 3-контактный вентилятор

Подключается к: разъемам питания вентиляторов корпуса компьютера

5. (6-контактный) разъем PCI Express

Также известен как кабель питания PCI Express, разъем PCI-E, разъем PCIe

Подключается к: разъемам питания графических карт PCI Express (см. Изображение ниже)

Примечание. Требуется ли для видеокарты этот разъем питания, будет зависеть от его энергопотребления.Графические карты низкого уровня могут вообще не нуждаться в нем, в то время как графическая карта высокого класса (например, та, что изображена ниже) может потребовать до двух таких разъемов для работы. Есть также 8-контактные (6 + 2) разъемы PCI Express, которые обеспечивают большую мощность, чем обычные 6-контактные разъемы.

6. (4-контактный) разъем дисковода гибких дисков

Также известен как разъем FDD

Подключается к: разъемам питания дисководов для гибких дисков

Примечание. Этот разъем давно устарел, но мы включаем его в это руководство по разъемам питания ПК, потому что вы все еще (как ни странно) можете найти его в современных блоках питания.

Как выбрать идеальный блок питания для вашего компьютера

Большинство компьютерных фанатов, заинтересованных в покупке нового оборудования или создании новой системы, в первую очередь думают о процессоре, видеокарте и, возможно, жестком диске. Эти компоненты имеют наибольшее влияние на производительность, поэтому о них думают в первую очередь. Где-то внизу, рядом с корпусом и оптическим приводом, находится блок питания. Это прискорбно, потому что блоки питания важны.

Большинство компьютерных фанатов, заинтересованных в покупке нового оборудования или создании новой системы, в первую очередь думают о процессоре, видеокарте и, возможно, жестком диске.Эти компоненты имеют наибольшее влияние на производительность, поэтому о них думают в первую очередь. Где-то внизу, рядом с корпусом и оптическим приводом, находится блок питания.

Это прискорбно, потому что блоки питания важны. Они могут повлиять на стабильность системы, они определяют устройства, которые вы сможете использовать, и они являются долгосрочным приобретением. Если вы купите хороший блок питания, вам, вероятно, не понадобится еще пять-десять лет. Но как купить хороший?

Дело не только в Watts

Одна из проблем с блоками питания — это то, как они рекламируются. Производители оценивают свои устройства с заданной мощностью в ваттах. С этим есть две проблемы.

Во-первых, никто, кроме журналистов, не несет ответственности за проверку производителей блоков питания, а производители блоков питания без названия обычно не предоставляют свои продукты для ознакомления. Производитель с дурной репутацией не обязан маркировать блок питания тем, что он действительно может поставлять. Они могут просто навесить на это ярлык тем, что, по их мнению, им сойдет с рук.

Во-вторых, способ подачи питания от источника питания сложнее одного большого числа.Источники питания имеют несколько шин, каждая из которых пропускает определенный ток, который измеряется в амперах. Разные устройства тянутся с разных рельс. Если вы потребляете от шины больше энергии, чем она может доставить, вы испытаете нестабильность системы. Блок питания может даже выйти из строя.

Есть одна шина, на которую стоит обратить особое внимание — шина 12 В.Он будет обеспечивать питание вашей видеокарты, если она у вас есть. Видеокарта — безусловно, самый энергоемкий компонент системы, поэтому вам нужно дать ей должную энергию. Вам понадобится около 30 ампер на шину 12 В для компьютера с одной видеокартой.

Вы можете обойтись гораздо меньшими затратами, если используете только видеокарту среднего уровня (например, Radeon 7750 или GTX 550), но вам не нужно платить кучу дополнительных денег, чтобы получить некоторое пространство для маневра для будущих обновлений. Устройство Corsair Builder Series 430W, например, рассчитано на 28 Вт на шине 12 В. Его цена — 42 доллара. Зачем экономить 10 или 20 долларов на блоке питания, которого может быть недостаточно?

Что означают эти сертификаты

При поиске блока питания вы столкнетесь с такими сертификатами, как «80 Plus. «Так что это на самом деле означает?

Это связано с эффективностью.Работа блока питания состоит в том, чтобы принимать ток из розетки и преобразовывать его в полезную мощность для вашего компьютера. Некоторое количество энергии в этом процессе расходуется в виде тепла. Блок питания, сертифицированный 80 PLUS, имеет КПД не менее 80%, что означает, что только 20% мощности теряется в виде тепла.

Существуют даже лучшие сертификаты, включая 80PLUS Bronze, Silver и так далее.На приведенном ниже графике представлена сводка требований, которые должны быть выполнены для получения сертификата.

Более эффективный источник питания будет потреблять меньше энергии при любой данной нагрузке, но не ожидайте, что он сократит ваши ежемесячные счета за электроэнергию более чем на несколько кварталов.

Основная причина, по которой вы должны быть заинтересованы в этой сертификации, — это качество сборки.Высокий уровень эффективности может быть достигнут только с использованием высококачественных компонентов и хорошей инженерии. Если вы ищете два одинаковых блока питания по аналогичным ценам, сертификация, скорее всего, станет решающим фактором.

Сделайте соединение

Источники питания подключаются к различным компонентам системы с помощью определенных разъемов, каждый из которых предназначен для различных типов компонентов. Разъемы PCIe идут на видеокарты, разъемы SATA — на диск SATA и так далее.

И снова видеокарты требуют особого внимания.Современные видеокарты, способные обеспечить достойную игровую производительность, обычно требуют как минимум одного 6-контактного разъема PCIe. Для многих более мощных карт требуется два 6-контактных разъема. А для самых больших и неприятных карт всех времен (например, GTX 590) требуется один 8-контактный и один 6-контактный или два 8-контактных разъема.

Очевидно, вам захочется изучить свою сборку и убедиться, что вы покупаете блок питания с необходимыми соединениями.Но также неплохо оставить место для будущих обновлений.

Предлагаемый мной блок питания Corsair 430W отлично подходит для любого бюджетного компьютера и может работать с приличной видеокартой, но вы можете вместо этого купить более дорогую Corsair Gaming Series 600W, которая включает дополнительный 6-контактный разъем PCIe и несколько дополнительных разъемов SATA. Это даст вам возможность перейти на более крупную видеокарту и больше жестких дисков без переключения блока питания.

Вы также получаете больше разъемов SATA и периферийных устройств, что является благом, если у вас есть тенденция использовать много жестких дисков или внутренних карт.

Иногда Basic Works

Учитывая все эти разговоры о блоках питания, разъемах и усилителях, вы можете быть готовы купить Seagate Snotstomper 1250W с 20 разъемами SATA. Это то, что делают некоторые люди (особенно заядлые геймеры) независимо от системы, которую они строят.

Я рекомендую более консервативный подход.Я несколько лет управлял игровым компьютером с аналогичным блоком питания Corsair 450 Вт. Это включало сильно разогнанную Radeon 3850 и разогнанный процессор AMD. Сработало как надо. У него было достаточно усилителей на 12 В, чтобы легко справиться с моей видеокартой, и множество разъемов.

Вам нужно думать только о более экстремальных решениях, когда вы начинаете думать об огромных массивах жестких дисков, нескольких видеокартах или сильно разогнанных процессорах.В таких ситуациях вам действительно нужен экстремальный источник питания — но большинство людей, читающих это, не используют 12 жестких дисков, двойные GTX 680 и сильно разогнанный Core i7-3770K. Вы, вероятно, используете пару жестких дисков, процессор среднего уровня и одну видеокарту. Для этого подойдет качественный блок питания от 400 до 500 Вт.

Кредит изображения: Оливер Аалтонен

7 лучших USB 3. 0 Флэш-накопители Флэш-накопители

USB 3.0 — отличный способ передачи файлов и данных, обеспечивающие высокую скорость передачи. Вот одни из лучших.

Об авторе Мэтт Смит (Опубликовано 571 статья)

Мэтью Смит — писатель-фрилансер, живущий в Портленде, штат Орегон.Он также пишет и редактирует для Digital Trends.

Больше От Мэтта Смита

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

Как купить компьютерный блок питания

Автор: Дэйв Мельчиоре Мы призываем читателей, которым эта информация будет полезна, поделиться ею с друзьями или другими заинтересованными сторонами. Читателям рекомендуется ссылаться на эту статью со своих веб-сайтов.

Совместимые разъемы | Производитель Fibs | Блок питания Размер
Модульные блоки питания и блоки питания с оплеткой | Рекомендации

Источник питания — возможно, самый важный компонент в любой компьютерной системе.Он должен обеспечивать стабильный и надежный источник питания для всех остальных компонентов системы, не создавая слишком большого количества тепла или шума. Если источник питания не может обеспечить необходимое питание, это может привести к повреждению данных и, возможно, к повреждению физических компонентов. Поэтому при сборке компьютера очень важно выбрать качественный блок питания.

Совместимость и разъемы

Самая важная особенность компьютерного блока питания — его совместимость. Основное соединение блока питания с материнской платой, и теперь необходимо учитывать два основных стандарта для настольных компьютеров.На более старых и менее многофункциональных материнских платах используется 20-контактный разъем ATX (рис. 1.1) . В более новых материнских платах с большим количеством функций используется 24-контактный разъем ATX (рис. 1.2) . Хотя 24-контактный источник питания может использоваться с 20-контактной материнской платой через адаптер, не рекомендуется делать обратное, поскольку 20-контактный блок питания не был разработан для обеспечения необходимого напряжения для всех этих проводов.

Рис.1.1	Фиг.1,2

20-контактный разъем	24-контактный разъем

Помимо разъемов на основной материнской плате, блоки питания отличаются и другими разъемами, которые они предлагают. Все блоки питания имеют разъемы Molex (рис. 2.1) на 12 В, , которые используются для питания периферийных устройств, таких как приводы CD / DVD-ROM, жесткие диски и вентиляторы корпуса. Убедитесь, что в блоке питания, который вы ищете, достаточно разъемов Molex, чтобы удовлетворить все ваши потребности.Кроме того, появление жестких дисков SATA и видеокарт PCI-Express означает, что вы должны убедиться, что блок питания, на который вы смотрите, обеспечивает эти функции, если вы планируете реализовать их на своем компьютере (рис. 2.2 и 2.3) .

Рис. 2.1	Рис. 2.2	Рис. 2.3

4-контактный разъем Molex	Разъем Serial ATA	Разъем PCI-Express

Говоря о разъемах, важно обсудить направляющие в блоке питания. Все компьютерные блоки питания имеют три шины напряжения, за регулирование которых они отвечают: шина 3,3 В, шина 5 В и шина 12 В. Материнская плата будет потреблять ток от этих трех шин в разной степени, в зависимости от конструкции. Потребляемый ток трудно найти для большинства компонентов, но, если возможно, рекомендуется изучить это и убедиться, что предложенный вами источник питания будет обеспечивать питание вашей системы. У надежных источников питания есть свои максимальные значения силы тока для каждой шины, напечатанные где-то на устройстве.

В компьютерной индустрии недавно появилась новая технология под названием SLI. Эта революционная концепция позволяет пользователю объединить вычислительную мощность и память двух видеокарт, обеспечивая безумную производительность. Если вы планируете использовать две видеокарты в своей игровой установке 1337, вам необходимо убедиться, что приобретаемый вами блок питания имеет сертификат SLI, если у вас видеокарты Nvidia, или ATI CrossFire Ready, если вы используете ATI. Это гарантирует, что блок питания сможет питать не одну, а две голодные видеокарты, и поможет снизить вероятность нестабильности.

Разъемы блока питания
Разъем	Используйте
20- или 24-контактный разъем *	Материнская плата
Четырехконтактный Molex	CD-ROM, стандартный жесткий диск, дисковод для гибких дисков, вентиляторы, фонари, большинство аксессуаров
Разъем Serial ATA	Жесткий диск Serial ATA **
Разъем PCI Express	Самые новые видеокарты
* Доступны адаптеры для преобразования 20 контактов в 24 и наоборот. ** Адаптер питания Serial ATA можно использовать для преобразования четырехконтактного кабеля Molex в разъем питания Serial ATA

Производитель Fibs

Говоря о нестабильности, пора обратить внимание на весьма прискорбный факт.Пиковая мощность блоков питания почти всегда переоценивается (это число, которое широко рекламируется). На самом деле существует лишь несколько брендов, которые не участвуют в этих играх. Это те бренды, о которых я говорю в конце статьи в разделе «Рекомендации». Если вы собираетесь покупать у менее известного бренда, вам следует выбрать блок питания, который кажется «излишним», просто для того, чтобы убедиться, что у вас достаточно мощности. Если вы создаете совершенно новую систему, ничего ниже 400 Вт просто не подойдет.SLI, несколько жестких дисков / оптических приводов, подсветка корпуса и особенно разгон значительно увеличивают это число. Общее эмпирическое правило состоит в том, что нужно покупать самый лучший блок питания, который он или она может себе позволить. Источник питания должен быть наивысшим приоритетом при выборе компонентов; если вы работаете с установленным бюджетом, инвестируйте в источник питания и идите на компромисс в другом месте.

Размер блока питания

Наконец, последний параметр, который необходимо учитывать при покупке источника питания, — это то, поместится ли он в запланированный вами корпус.Большинство источников питания соответствуют спецификации ATX и в результате в большинстве случаев будут работать. Корпуса с установленным наверху вентилятором следует проверить на наличие люфта с предлагаемым источником питания; глубина источников питания не стандартизирована и может варьироваться в достаточной степени, чтобы создать проблему зазора. Если вы собираетесь использовать малый форм-фактор или корпус micro ATX, убедитесь, что вы выбрали блок питания SFX / Micro ATX.

Модульные блоки питания и блоки питания с оплеткой

После того, как все необходимые параметры были учтены, в распоряжении потребителя появляется множество других вариантов.Блоки питания занимают довольно большую часть пространства внутри корпуса, и поэтому хорошо видны внутри корпуса с окнами. Конечно, никто не хочет смотреть на уродливые красные и черные провода повсюду, поэтому есть несколько разных решений этой проблемы. Блок питания с рукавами снабжен пластиковой оболочкой (обычно с УФ-защитой), которая окружает жгуты проводов и обеспечивает более чистый внешний вид. Модульные блоки питания (рис. 3.1) на самом деле оснащены проводами, которые можно вставлять и отключать от блока питания, а это означает, что пользователю нужно только установить необходимые ему кабели.Такие модульные кабели также имеют оплетку для максимальной эстетической привлекательности. Если шум вызывает беспокойство, существует ряд бесшумных источников питания, которые обеспечивают питание без использования вентиляторов и, следовательно, не имеют движущихся частей. Такой блок питания будет не таким мощным, как версия с вентиляторным охлаждением, но кому-то отсутствие шума того стоит.

Рис. 3.1	Рис. 3.2	Рис. 3.3

Модульный источник питания	Стандартный блок питания	Провода без рукавов
