Самодельный Блок нагрузок для проверки БП компьютера

Проверять неисправный БП компьютера, подключая его к исправному системному блоку чревато выходом материнской платы и другого оборудования из строя. Ведь неизвестно, какие напряжения выдает БП, и если они завышены, то последствия могут быть серьезные, вплоть до выхода из строя материнской платы. Поэтому проверять и ремонтировать БП безопаснее и удобнее, подключая его к Блоку нагрузок. Блок нагрузок не сложно сделать самостоятельно и это целесообразно, если приходится периодически сталкиваться c необходимостью проверки блоков питания компьютеров.

Электрическая схема Блока нагрузок

Приведенная схема Блока нагрузок и индикации наличия напряжений, несмотря на свою простоту, позволяет даже без измерительных приборов, с помощью этого простейшего испытательного стенда моментально оценить работоспособность любого БП компьютера, даже не извлекая его из системного блока.

Для полноценной проверки БП компьютера, достаточно нагрузить его на 10% от максимальной мощности.

Исходя из этих требований и выбраны номиналы нагрузочных резисторов стенда R1-R5 по шинам +3,3 В, +5 В и +12 В соответственно. Резисторы R6-R12 служат для ограничения тока через светодиоды для индикации наличия напряжения VD1-VD7. Выключатель S1 имитирует ключевой транзистор на материнской плате включения блока питания, как будто нажимается кнопка на системном блоке «Пуск». Переключатель служит для коммутации шин питающих напряжений к розетке, предназначенной для подключения измерительных приборов – вольтметра и осциллографа.

О цветовой маркировке проводов БП для подключения компьютера Вы можете узнать из статьи «Цветовая маркировка проводов».

Конструкция Блока нагрузок и индикации напряжений

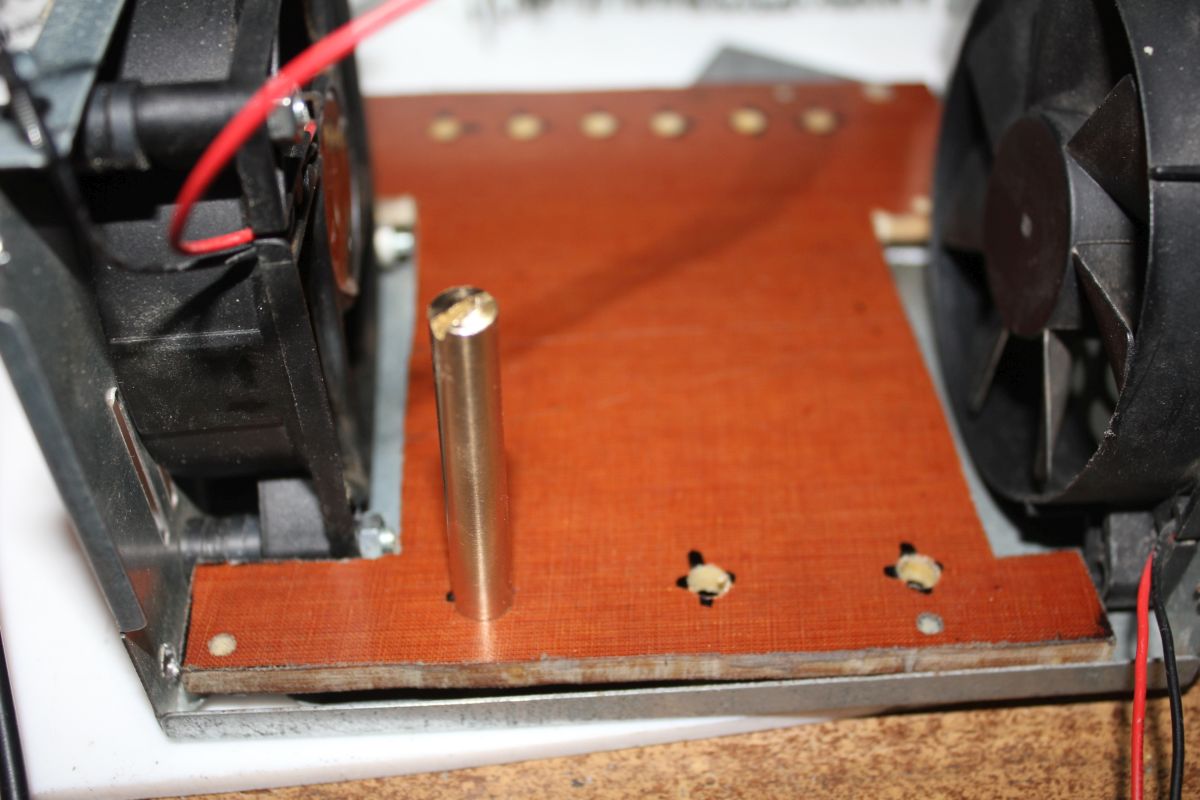

Все детали Блока нагрузок собраны в корпусе блока питания от компьютера, отслуживший свой срок.

На одной из сторон установлены светодиоды, выключатель S1, розетка для подключения измерительных приборов и переключатель для коммутации.

Плата вместе с разъемами выпилена из неисправной материнской платы. Снизу прикручены четыре ножки, которые улучшают отвод тепла и не дают винтам царапать поверхность стола.

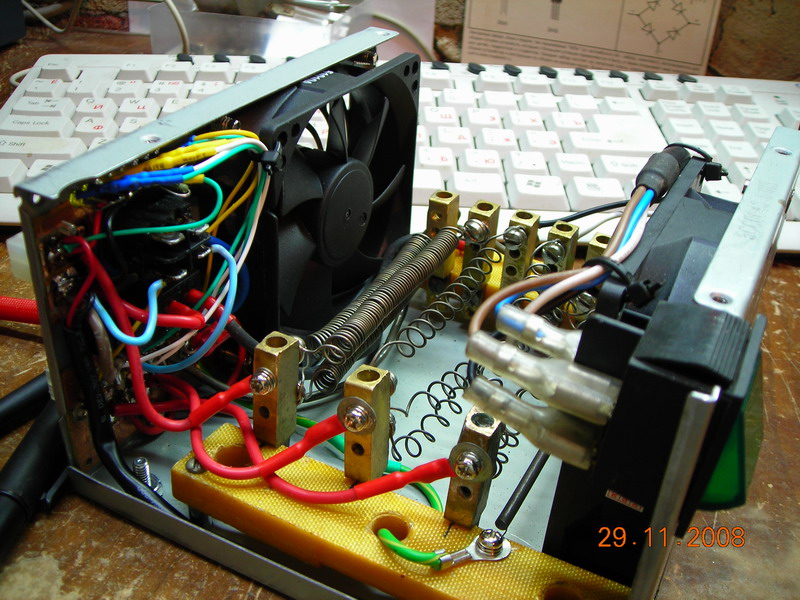

Монтаж элементов стенда выполнен навесным способом. Резистор R5 мощностью 50 Вт закреплен на уголке, который привинчен к дну корпуса. Остальные мощные резисторы привинчены к алюминиевой пластине. Пластина закреплена к дну винтами на стойках. Светодиоды вклеены в отверстия корпуса клеем Момент, на их ножки напаяны токоограничительные резисторы. Так как при подключении источника питания, на нагрузочных резисторах выделяется много тепла, то в корпусе стенда оставлен родной кулер, который заодно выполняет функцию нагрузки по цепи -12 В. Резисторы R1-R5 применены переменные проволочные типа ППБ.

Проволочные переменные резисторы ППБ можно с успехом заменить постоянными типа ПЭВ, С5-35, С5-37, подключив их, как показано на схеме, подойдут и автомобильные лампочки, подобранные по мощности. Можно резисторы намотать и самостоятельно из нихромовой проволоки. Светодиоды можно применить любого типа. Для индикации напряжений положительной и отрицательной полярности лучше применить светодиоды разного цвета свечения. Для положительной полярности – красного, а для отрицательной – зеленого цвета.

Проверка БП компьютера

Проверку Блока питания компьютера проводить просто, достаточно подключить разъем блока к разъему Блока нагрузок и подать штатным шнуром на блок питания 220 В.

Когда выключатель S1 находится в разомкнутом положении, то должен светиться только один светодиод +5 B_SB. Это говорит о том, что схема формирования дежурного напряжения +5 В SB в Блоке питания работает и источник готов к запуску. После включения S1 сразу же должен заработать кулер и засветиться все светодиоды, кроме светодиода VD5, Power Good. Он должен засветиться с задержкой 0,1-0,5 секунд. Это время задержки подачи питающих напряжений на материнскую плату на время переходных процессов в Блоке питания при запуске. Отсутствие задержки может вывести материнскую плату из строя из-за подачи на нее ненормированных напряжений.

Если происходит так, как я описал, то Блок питания исправен. При размыкании S1 все светодиоды должны погаснуть, кроме, VD4 (+5 B SB). Напряжение -5 В в последних моделях Блоков питания компьютеров отсутствует и светодиод может не светиться. В Блоках питания последних моделей может также отсутствовать напряжение -12 В.

Для более детальной проверки Блока питания компьютера, необходимо подсоединить к разъему на лицевой стороне стенда-тестера вольтметр постоянного тока, мультиметр или стрелочный тестер, включенный в режим измерения постоянного напряжения и осциллограф. Устанавливая переключатель на стенде в нужные положения, проверяются все напряжения, а с помощью осциллографа измеряется размах пульсаций. Как видите, практически за минуту с помощью сделанного своими руками нагрузочного стенда, можно проверить любой Блок питания компьютера даже без приборов, не подвергая риску материнскую плату.

Отклонение питающих напряжений от номинальных значений и размах пульсаций не должны превышать значений, приведенных в таблице.

Напряжение +5 В SB (Stand-by) – вырабатывает встроенный в БП самостоятельный маломощный источник питания выполненный на одном полевом транзисторе и трансформаторе. Это напряжение обеспечивает работу компьютера в дежурном режиме и служит только для запуска БП. Когда компьютер работает, то наличие или отсутствие напряжения +5 В SB роли не играет. Благодаря +5 В SB компьютер можно запустить нажатием кнопки «Пуск» на системном блоке или дистанционно, например, с Блока бесперебойного питания в случае продолжительного отсутствия питающего напряжения 220 В.

Напряжение +5 В PG (Power Good) – появляется на сером проводе БП через 0,1-0,5 секунд в случае его исправности после самотестирования и служит разрешающим сигналом для работы материнской платы.

При измерении напряжений «минусовой» конец щупа подсоединяется к черному проводу (общему), а «плюсовой» – к контактам в разъеме. Можно проводить измерения выходных напряжений непосредственно в работающем компьютере.

Как нагрузить блок питания компьютера для проверки.

Диагностика блока питания компьютера в домашних условиях

Пользователи, которые самостоятельно собирают компьютер, тратят огромное количество времени на выбор процессора, видеокарты или же материнской платы. Однако многие забывают, что один из важнейших компонентов любого ПК – это блок питания. Этот аппаратный модуль распределяет напряжение, которое получает на входе, между всеми комплектующими ПК. Если «машина» не хочет запускаться, то сразу же надо проверить питание. Но каким образом? Как можно проверить блок питания компьютера на работоспособность? Именно об этом мы и поговорим в данной статье.

Абсолютно все современные модели блоков питания обладают защитой от перегрузок, скачков напряжения и прочих неполадок сети. Именно по этой причине данная аппаратная комплектующая выходит из строя крайне редко. Тем не менее поломки БП все же происходят. Вот несколько признаков, которые указывают на то, что блок питания не функционирует так, как надо:

Блок питания не стартует. Если нажать кнопку питания системника, то он никак не реагирует. Не работает ни звуковой, ни световой индикатор. Кулеры, которые используются для охлаждения, также не будут вращаться.

ПК включается через раз.
Операционная система либо не запускается, либо загружается, но через несколько секунд ПК выключается. При этом работают кулеры, световые и звуковые индикаторы.
В системном блоке и БП высокая температура.

Если вы наблюдаете хотя бы один из вышеперечисленных признаков, то вам надо произвести проверку блока питания на работоспособность.

Проверка напряжения на входе

Первый метод — грубая проверка БП. Мы просто определим, подается на данный аппаратный компонент напряжение или же нет. Делается это следующим образом:

Проведенное тестирование не гарантирует, что аппаратный модуль функционирует так, как надо. Вышеописанная проверка лишь позволяет узнать, включается ли БП.

Проверка напряжения на выходе

Мы выяснили, что БП получает напряжение на входе. Но как оно распределяется между аппаратными компонентами? Возможно блок питания выдает на выходе слишком большое или же наоборот очень маленькое напряжение. Именно это мы и выясним. Чтобы провести диагностику нам понадобится устройство для измерения напряжения под названием мультиметр. Проведите подготовку (пункты 1-3 в предыдущем разделе), после чего руководствуйтесь следующей инструкцией:

Важно! Помните, что при измерении напряжения отклонение в пределах 5% допускается.

Проверка компонентов БП

Если БП нормально распределяет напряжение, то необходимо раскрутить блок питания и осмотреть его. Для этого проведите предварительную подготовку (сей процесс описывался ранее). Затем проведите с БП следующие манипуляции:

Программная проверка

Если вам совсем не охота разбирать компьютер, то помочь вам может специальная оборудования. На просторах Всемирной паутины есть уйма софта для тестирования аппаратных компонентов ПК. Одна из лучших программ в данном направлении – ОССТ.

Именно ее мы и будем использовать. Данная утилита распространяется совершенно бесплатно. Мало того, программа поддерживает русский язык. Скачать данный софт можно на официальном интернет-сайте разработчика . Загрузите архив с программой и запустите ее. После этого, чтобы произвести ОССТ тест блока питания, делайте следующее:

После окончания тестирования вы получите детальную информацию касательно того, почему блок питания не работает так, как надо. Чтобы починить БП необходимо отталкиваться от полученных данных. Например, если анализ показал, что температура блока питания слишком высока, то надо заменить кулеры. Если же во время теста произошел физический сбой (перезагрузка, выключение и т.д.), то это указывает на то, что в вашем системном блоке вздутые конденсаторы, которые надо заменить.

Диагностика компьютерного блока питания — это первый этап в поиске неисправностей в системном блоке, если тот вообще не подает сигналов жизни.

В жизни каждого радиолюбителя рано или поздно наступает момент, когда ему приходится начинать осваивать мелкий ремонт техники. Это могут быть настольные компьютерные колонки, планшет, мобильный телефон и еще какие-нибудь гаджеты. Не ошибусь, если скажу, что почти каждый радиолюбитель пробовал чинить свой компьютер. Кому-то это удавалось, а кто-то все таки нес его в сервис-центр.

В этой статье мы с вами разберем основы самостоятельной диагностики неисправностей блока питания ПК.

Давайте предположим, что нам в руки попался блок питания (БП) от компьютера. Для начала нам надо убедиться, рабочий ли он?Кстати, нужно учитывать, что дежурное напряжение +5 Вольт присутствует сразу после подключения сетевого кабеля к блоку питания.

Если его нету, то не лишним будет прозвонить шнур питания на целостность жил мультиметром в режиме звуковой прозвонки. Также не забываем прозвонить кнопку и предохранитель. Если с сетевым шнуром все ОК, то включаем блок питания ПК в сеть и запускаем без материнской платы путем замыкания двух контактов: PS-ON и COM . PS-ON сокращенно с англ. — Power Supply On — дословно как «источник питания включить» . COM сокращенно от англ. Сommon — общий. К контакту PS-ON подходит провод зеленого цвета, а «общий» он же минус — это провода черного цвета.

На современных БП идет разъем 24 Pin. На более старых — 20 Pin.

Замкнуть эти два контакта проще всего разогнутой канцелярской скрепкой

Хотя теоретически для этой цели сгодится любой металлический предмет или проводок. Даже можно использовать тот же самый пинцет.

Исправный блок питания у нас должен сразу включиться. Вентилятор начнет вращаться и появится напряжение на всех разъемах блока питания.

Если наш компьютер работает со сбоями, то нелишним будет проверить на его разъемах соответствие величины напряжения на его контактах. Да и вообще, когда компьютер глючит и часто вылазит синий экран, неплохо было бы проверить напряжение в самой системе, скачав небольшую программку для диагностики ПК. Я рекомендую программу AIDA. В ней сразу можно увидеть, в норме ли напряжение в системе, виноват ли в этом блок питания или все-таки «мандит» материнская плата, или даже что-то другое.

Вот скрин с программы AIDA моего ПК. Как мы видим, все напряжения в норме:

Если есть какое-либо приличное отклонение напряжения, то это уже ненормально. Кстати, покупая б/у компьютер, ВСЕГДА закачивайте на него эту программку и полностью проверяйте все напряжения и другие параметры системы. Проверено на горьком опыте:-(.

Если же все-таки величина напряжения сильно отличается на самом разъеме блока питания, то блок надо попытаться отремонтировать. Если вы вообще очень плохо дружите с компьютерной техникой и ремонтами, то при отсутствии опыта его лучше заменить. Нередки случаи, когда НЕисправный блок питания при выходе из строя “утягивал” за собой часть компьютера. Чаще всего при этом выходит из строя материнская плата. Как этого можно избежать?

Самые частые неисправности

Также не забывайте хотя бы раз в год чистить свой блок питания от пыли. Пыль является «одеялом» для радиоэлементов, под которым они могут неправильно функционировать или даже «сдохнуть» от перегрева.

Самая частая поломка БП — это силовые полупроводнки и конденсаторы . Если есть запах горелого кремния, то надо смотреть, что сгорело из диодов или транзисторов . Неисправные конденсаторы определяются визуальным осмотром. Раскрывшиеся, вздутые, с подтекающим электролитом — это первый признак того, что надо срочно их менять.

При замене надо учитывать, что в блоках питания стоят конденсаторы с низким эквивалентным последовательным сопротивлением (ESR) . Так что в этом случае вам стоит обзавестись ESR-метром и выбирать конденсаторы как можно более с низким ESR. Вот небольшая табличка сопротивлений для конденсаторов различной емкости и напряжений:

Здесь надо подбирать конденсаторы таким образом, чтобы значение сопротивления было не больше, чем указано в таблице.

При замене конденсаторов важны еще также два параметра: емкость и их рабочее напряжение. Они указываются на корпусе конденсатора:

Как быть, если в магазине есть конденсаторы нужного номинала, но рассчитанные на большее рабочее напряжение? Их также можно ставить в схемы при ремонте, но нужно учитывать, что у конденсаторов, рассчитанных на большее рабочее напряжение обычно и габариты больше.

Если у нас блок питания запускается, то мы меряем напряжение на его выходном разъеме или разъемах мультиметром. В большинстве случаев при измерении напряжения блоков питания ATX, бывает достаточно выбрать предел DCV 20 вольт.

Существуют два способа диагностики:

— проведение измерений на “горячую” во включенном устройстве

— проведение измерений в обесточенном устройстве

Что же мы можем померять и каким способом проводятся эти измерения? Нас интересует измерение напряжения в указанных точках блока питания, измерение сопротивления между определенными точками, звуковая прозвонка на отсутствие или наличие замыкания, а также измерение силы тока. Давайте разберем подробнее.

Измерение напряжения

Если вы ремонтируете какое-либо устройство и имеете принципиальную схему на него, на ней часто указывается, какое напряжение должно быть в контрольных точках на схеме. Разумеется, вы не ограничены только этими контрольными точками и можете померять разность потенциалов или напряжение в любой точке блока питания или любого другого ремонтируемого устройства. Но для этого вы должны уметь читать схемы и уметь их анализировать. Более подробно, как измерять напряжение мультиметром, можно прочитать в этой статье.

Измерение сопротивления

Любая часть схемы имеет какое-то сопротивление. Если при замере сопротивления на экране мультиметра единица, это значит, что в нашем случае сопротивление выше, чем предел измерения сопротивления выбранный нами. Приведу пример, например, мы измеряем сопротивление части схемы, состоящей условно, из резистора известного нам номинала, и дросселя. Как мы знаем, дроссель — это грубо говоря, всего лишь кусок проволоки, обладающий небольшим сопротивлением, а номинал резистора нам известен. На экране мультиметра мы видим сопротивление несколько большее, чем номинал нашего резистора. Проанализировав схему, мы приходим к выводу, что эти радиодетали у нас рабочие и с ними обеспечен на плате хороший контакт. Хотя поначалу, при недостатке опыта, желательно прозванивать все детали по отдельности. Также нужно учитывать, что параллельно подключенные радиодетали влияют друг на друга при измерении сопротивления. Вспомните параллельное подключение резисторов и все поймете. Более подробно про измерение сопротивления можно прочитать .

Звуковая прозвонка

Если раздается звуковой сигнал, это означает, что сопротивление между щупами, а соответственно и участком цепи, подключенных к её концам, рано нулю, или близко к этому. С её помощью мы можем убедиться в наличии или отсутствии замыкания, на плате. Также можно обнаружить есть контакт на схеме, или нет, например, в случае обрыва дорожки или непропая, или подобной неисправности.

Измерение протекающего тока в цепи

При измерениии силы тока в цепи, требуется вмешательство в конструкцию платы, например путем отпаивания одного из выводов радиодетали. Потому что, как мы помним, амперметр у нас подключается в разрыв цепи. Как измерить силу тока в цепи, можно прочитать в этой статье.

Используя эти четыре метода измерения с помощью одного только мультиметра можно произвести диагностику очень большого количества неисправностей в схемах практически любого электронного устройства.

Как говорится, в электрике есть две основных неисправности: контакт есть там, где его не должно быть, и нет контакта там, где он должен быть . Что означает эта поговорка на практике? Например, при сгорании какой-либо радиодетали мы получаем короткое замыкание, являющееся аварийным для нашей схемы. Например, это может быть пробой транзистора. В схемах может случится и обрыв, при котором ток в нашей цепи течь не может. Например, разрыв дорожки или контактов, по которым течет ток. Также это может быть обрыв провода и тому подобное. В этом случае наше сопротивление становится, условно говоря, бесконечности.

Конечно, существует еще третий вариант: изменение параметров радиодетали. Например, как в случае с тем же электролитически м конденсатором, или подгорание контактов выключателя, и как следствие, сильное возрастание их сопротивления. Зная эти три варианта поломок и умея проводить анализ схем и печатных плат, вы научитесь без труда ремонтировать свои электронные устройства. Более подробно про ремонт радиоэлектронных устройств можно прочитать в статье «Основы ремонта «.

Сегодня мы с Вами будем говорить о том, как проверить компьютера? Проверку мы будем проводить с помощью двух разных измерительных приборов: мультиметра (мультитестера) и одной китайской «приспособы» 🙂 Ими мы проведем необходимые измерения и попытаемся выявить неисправность блока питания компьютера. Будем надеяться, что с помощью данных приборов проверка блока питания пройдет не только успешно, но и познавательно!

Начнем, как и положено, с небольшой предыстории. Был в нашем IT отделе случай: рабочая станция пользователя включалась раза с третьего-четвертого. Потом — совсем перестала загружаться. Вообщем — «классика жанра», все вентиляторы крутятся, но .

Грешим на неисправность блока питания. Как же нам с Вами проверить блок питания компьютера? Давайте извлечем его из корпуса, автономно запустим и померяем напряжения на его выходе.

Как уже упоминалось, проведем проверку блока питания двумя разными измерительными приборами: одним безымянным китайским устройством и самым обычным мультиметром долларов за 10-15. Так мы сразу убьем двух зайцев: научимся работать с этими измерителями и сравним их показания между собой.

Предлагаю начать с простого правила: напряжения блока питания надо проверять, предварительно нагрузив чем-то сам БП . Дело в том, что без «нагрузки» мы будем получать неточные (немного завышенные) результаты измерений (а оно нам надо?). Согласно рекомендациям стандарта для блоков питания без подключения к ним нагрузки они вообще не должны запускаться.

Конечно, (в случае проведения замеров мультиметром) можно и не отключать БП от (сохранив, тем самым, для него рабочую нагрузку), но тогда я просто не смогу нормально сфотографировать для Вас сам процесс измерений:)

Итак, предлагаю нагрузить наш БП обычным 8-ми сантиметровым внешним вентилятором на 12V (можно — двумя), который мы на время проверки блока питания подключим к «Molex» разъему испытуемого. Вот так:

А вот так выглядит наш китайский тестер (вещь в себе) для проверки БП о котором я говорил раньше:

Как видите, устройство без названия. Надпись «Power Supply Tester» (тестер электропитания) и — все. Но нам название не обязательно, нам надо чтобы он замеры производил адекватно.

Я подписал основные коннекторы, с которых может снимать показания данное устройство, поэтому здесь — все просто. Единственно, перед тем как начинать проверку блока питания компьютера убедитесь в том, что правильно подключили дополнительный 4-х контактный штекер на 12V. Он используется при к соответствующему разъему возле центрального процессора.

Давайте разберем этот момент подробнее. Вот интересующая нас часть устройства крупным планом:

Внимание! Видите предупреждающую надпись «Use correct connector»? (используйте подходящий коннектор). При неправильном подключении мы не то что правильно проверить блок питания не сможем, мы сам измеритель угробим! На что тут нужно обратить внимание? На подсказки: «8P (пин)», «4P (пин)» и «6P (пин)»? К 4-х пиновому разъему подключается 4-х контактный (12-ти вольтовый) штекер питания процессора, к «6P» — шести контактный разъем дополнительного питания (к примеру — видеокарты), к «8P», соответственно, — 8-ми контактный. Только так и никак иначе!

Давайте посмотрим, как проверить блок питания данным устройством в «боевых» условиях? 🙂 Вскрываем , внимательно подключаем к тестеру нужные нам коннекторы и смотрим на экран с результатами замеров.

На фото выше мы можем видеть на цифровом табло показатели замера. Предлагаю по порядку разобрать их все. Прежде всего, стоит обратить внимание на три зеленых светодиода слева. Они указывают на наличие напряжения по основным линиям: 12, 3,3 и 5V.

По центру на экране отображается числовой результат измерений. Причем отображаются как плюсовые значения, так и значения напряжения со знаком «минус».

Давайте еще раз посмотрим на фото выше и слева направо пройдемся по всем показаниям, тестера при проверке блока питания компьютера.

— 12V (в наличии — 11,7V) — в норме
+ 12V2 (в наличии 12,2V) — ток на отдельном 4-х контактном разъеме возле процессора)
5VSB (5.1V) — здесь V=Вольт , SB — «standby » (дежурное напряжение — «дежурка»), с номиналом в 5В, которые устанавливаются на заданном уровне не позднее чем через 2 секунды после включения блока в сеть.
PG 300ms — сигнал «Power Good». Измеряется в миллисекундах (ms). О нем поговорим чуть ниже:)
5V (есть 5.1V) — линии, которые служат для подачи энергии на жесткие диски, оптические приводы, дисководы и другие устройства.
+ 12V1 (12.2V) — которые подаются на основной (20 или 24-х контактный коннектор) и коннекторы дисковых устройств.
+ 3,3 V (в наличии — 3,5V) — используется для подачи питания на платы расширения (также присутствует на коннекторе SATA).

Это мы произвели проверку блока питания, который был полностью исправен (чтобы набить руку), так сказать:) Теперь вопрос, как проверить блок питания компьютера, который вызывает у нас подозрения? С него эта статья и начиналась, помните? Снимаем БП, «вешаем» к нему нагрузку (вентилятор) и подключаем к нашему тестеру.

Обратите внимание на выделенные области. Мы видим что напряжения БП компьютера по линиям 12V1 и 12V2 составляют 11,3 V (при номинале в 12V).

Хорошо это или плохо? Спросите Вы:) Отвечаю: согласно стандарту, есть четко заданные границы допустимых значений, которые считаются «нормальными». Все что в них не вписывается — иногда тоже замечательно работает, но зачастую — глючит или не включается вообще:)

Для наглядности — вот таблица допустимого разброса напряжений:

Первая колонка показывает нам все основные линии, которые есть в БП. Столбец «Допуск » это — максимально допустимое отклонение от нормы (в процентах). Согласно с ним, в поле «мин » указывается минимально допустимое значение по данной линии. Столбец «ном » приводит номинальный (рекомендуемый показатель, согласно стандарту). И — «макс » — максимально допустимое.

Как видите, (на одной из предыдущих фотографий) наш результат замера по линиям 12V1 и 12V1 равен 11,30V и он не вписывается в стандартный пятипроцентный разброс (от 11,40 до 12,60V). Данная неисправность блока питания, по видимому, и приводит к тому, что вообще или запускается с третьего раза.

Итак, неисправность, вызывающую подозрения мы обнаружили. Но как произвести дополнительную проверку и убедиться, что проблема именно в заниженном напряжении +12V? С помощью нашего (самого обычного) мультиметра под маркой «XL830L ».

Как проверить блок питания с помощью мультиметра?

Запускать, блок будем так, как описано в , замыкая два контакта (пина) скрепкой или куском проволоки подходящего диаметра.

Теперь — подсоединяем к БП внешний вентилятор (помним про «нагрузку») и — кабель 220V. Если мы все сделали правильно, то внешний вентилятор и «карлсон» на самом блоке начнут вращаться. Картина, на этом этапе, выглядит следующим образом:

На фото выделены приборы, с помощью которых мы будем проверять блок питания. Работу тестера из поднебесной мы уже рассматривали в начале статьи, теперь произведем те же измерения, но уже с помощью .

Здесь нужно немного отвлечься и рассмотреть поближе сам разъем БП компьютера. Точнее — те напряжения, которые в нем присутствуют. Как мы можем видеть (на одном из предыдущих фото) он состоит из 20-ти (или же — 24-ти четырех) проводов разного цвета.

Эти цвета употреблены не просто так, а обозначают весьма определенные вещи:

Черный цвет это — «земля» (COM, он же — общий провод или — масса)
Желтый цвет + 12V
Красный : + 5V
Оранжевый цвет: +3,3V

Предлагаю проверить и рассмотреть каждый пин отдельно:

Так — гораздо нагляднее, не правда ли? Про цвета Вы помните, да? (черный, желтый, красный и оранжевый). Это — основное, что нам надо запомнить и понять, прежде чем самостоятельно проверять блок питания. Но есть еще несколько пинов, на которые нам надо обратить внимание.

В первую очередь это провода:

Зеленый PS-ON — при замыкании его с «землей» блок питания запускается. На схеме это показано, как «БП Вкл.». Именно эти два контакта мы замыкаем с помощью скрепки. Напряжение на нем должно быть 5V.
Далее — серый и передаваемый по нему сигнал «Power Good» или — «Power OK». Также 5V (смотрите в примечании)
Сразу за ним — фиолетовый с маркировкой 5VSB (5V Standby). Это — пять вольт дежурного напряжения (дежурка ). Оно подается в компьютер даже тогда, когда он выключен (кабель на 220V должен быть, естественно, подключен). Это нужно, к примеру, для того, чтобы иметь возможность отправить удаленному компьютеру по сети команду на запуск «Wake On Lan».
Белый (минус пять Вольт) — сейчас практически не используется. Раньше служило для обеспечения током плат расширения, устанавливаемых в ISA слот.
Голубой (минус двенадцать Вольт) — на данный момент потребляют интерфейсы «RS232» (COM порт), «FireWire» и некоторые PCI платы расширения.

Перед тем, как проверять блок питания мультиметром, рассмотрим еще два его разъема: дополнительный 4-х контактный для нужд процессора и «Molex» коннектор, для подключения и оптических приводов.

Здесь мы видим знакомые уже нам цвета (желтый, красный и черный) и соответствующие им значения: + 12 и + 5V.

Для большей наглядности скачайте себе всех напряжений БП отдельным архивом.

Сейчас давайте с Вами убедимся, что полученные нами теоретические знания вполне подтверждаются на практике. Каким же образом? Предлагаю начать с внимательного изучения заводского «стикера» (наклейки) на одном из реальных блоков питания стандарта ATX.

Обратите внимание на то, что подчеркнуто красным. «DC OUTPUT» (Direct Current Output — выходное значение постоянного тока).

+5V=30A (RED) — плюс пять В , обеспечивает силу тока в 30 Ампер (красный провод) Мы ведь помним из текста выше, что по красному у нас поступает именно +5V?
+12V=10A (YELLOW) — по плюс двенадцать В мы имеем силу тока в десять Ампер (ее провод — желтый)
+3. 3V=20A (ORANGE) — линия три и три десятых В может выдержать силу тока в двадцать Ампер (оранжевый)
-5V (WHITE) — минус пять В — по аналогии с описанным выше (белый)
-12V (BLUE) — минус двенадцать В (голубой)
+5Vsb (PURPLE) — плюс пять В дежурное (Standby). О нем мы уже говорили выше (он — фиолетовый).
PG (GRAY) — сигнал Power Good (серый).

На заметку : если, к примеру, дежурное напряжение согласно замерам равно не пяти вольтам, а, скажем, — четырем, то, весьма вероятно, что мы имеем дело с проблемным стабилизатором напряжения (стабилитроном), который следует заменить на аналогичный.

И последняя запись из списка выше говорит нам, что максимальная выходная мощность изделия в ваттах равна 400W, причем только каналы в 3 и 5V суммарно могут обеспечить 195 Ватт.

Примечание : «Power Good» — «питание соответствует норме». Напряжение от 3-х до 6-ти Вольт (номинал — 5V) вырабатывается после необходимых внутренних проверок через 100 — 500 ms (миллисекунд, получается — от 0,1 до 0,5 секунды) после включения. После этого микросхема тактового генератора формирует сигнал начальной установки . Если он отсутствует, то на материнской плате возникает другой сигнал — аппаратного сброса ЦП, не позволяя компьютеру работать при нештатном или нестабильном питании.

Если выходные напряжения не соответствуют номинальным (например, при его снижении в электросети), сигнал «Power Good» пропадает и процессор автоматически перезапускается. При восстановлении всех необходимых значений тока «P.G.» формируется заново и компьютер начинает работать так, как будто его только что включили. Благодаря быстрому отключению сигнала «Power Good» ПК “не замечает” неполадок в системе питания, поскольку останавливает работу раньше, чем могут появиться ошибки и другие проблемы, связанные с его нестабильностью.

В правильно спроектированном блоке выдача команда «Power Good» задерживается до стабилизации питания по всем цепям. В дешевых БП эта задержка недостаточна и процессор начинает работать слишком рано, что, само по себе, может даже привести к искажению содержимого CMOS-памяти.

Вот теперь, вооружившись необходимыми теоретическими знаниями, мы понимаем как правильно проверить блок питания компьютера с помощью мультитестера. Выставляем предел измерений по шкале постоянного тока в 20 Вольт и приступим к проверке блока питания.

Черный «щуп» тестера прикладываем к черному проводу «земля», а красным начинаем «тыкать» во все оставшиеся:)

Примечани е: не волнуйтесь, даже если Вы что-то не так начнете «щупать», то ничего не сожжете — просто получите не верные результаты измерений.

Итак, что мы видим на экране мультиметра в процессе проверки блока питания?

По линии +12V напряжение в 11,37V. Помните, китайский тестер показал нам 11,3 (в принципе, — похожее значение). Но все равно не дотягивает до минимально допустимого в 11,40V.

Обратите внимание также на две полезные кнопки на тестере: «Hold» — удержание показаний измерений на табло и «Back Light» — подсветка экрана (при работе в плохо освещенных помещениях).

Видим — те же (не внушающие доверия) 11,37V.

Теперь (для полноты картины) нам нужно проверить блок питания на предмет соответствия номиналу других значений. Протестируем, к примеру, пять Вольт на том же «Molex-е».

Черный «щуп» к «земле», а красный — к красному пятивольтовому пину. Вот результат на мультиметре:

Как видим — показатели в норме. Аналогично производим замеры всех остальных проводов и сверяем каждый результат с номиналом из .

Таким образом, проверка блока питания показала, что устройство имеет сильно заниженное (относительно номинала) напряжение +12V. Давайте, для наглядности еще раз промеряем эту же линию (желтый цвет на дополнительном 4-х контактном разъеме) у полностью исправного устройства.

Видим — 11,92V (помним что минимально допустимое значение здесь у нас — 11,40V). Значит в допуск вполне укладываемся.

Но проверить блок питания компьютера это еще — пол дела. Надо его после этого еще и отремонтировать, а этот момент мы разбирали в одной из предыдущих статей, которая называлась .

Надеюсь, что теперь Вы сами, при необходимости, сможете проверить блок питания компьютера, будете точно знать, какие именно напряжения должны присутствовать на его выводах и действовать, в соответствии с этим.

В сегодняшней статье речь пойдет о компьютерных блоках питания. Блок питания служит для обеспечения питания компьютерных компонентов, которые находятся в системном блоке. Он преобразует сетевое напряжение до необходимых значений. Кроме этого блок питания (БП) снижает влияние помех сетевого напряжения. Поэтому блок питания для компьютера является ключевой составляющей, без которой невозможна работа ни оперативной памяти, ни видеокарты, ни жесткого диска. Кроме этого некорректная работа БП или его выход из строя могут повлечь за собой поломку более дорогих составляющих компьютера, например таких, как материнская плата. Исходя из выше сказанного, становится понятным, какое значение для всего ПК имеет выбор качественного и надежного блока питания.

Выбрать блок питания для своего компьютера задача не такая простая, как может показаться на первый взгляд. При выборе БП необходимо учитывать целый ряд критериев, которым он должен соответствовать. И первым в этом списке стоит мощность БП.

Мощность блока питания

Мощность БП выбирается исходя из компонентов системного блока. Чем больше энергии они требуют для своей работы, тем более мощный блок питания вам понадобится. Если проследить историю развития БП, то еще лет пять назад мощности блока питания в 250 Вт вполне хватало для работы среднего домашнего компьютера. На сегодняшний день уже и мощности в 450 Вт иногда не хватает для нормальной работы современных процессоров и высокопроизводительных видеокарт. Поэтому, выбирая блок питания, следует покупать модель, которая обеспечит необходимый запас по мощности с перспективой на пару-тройку лет. Ведь, возможно, через год вы захотите установить более мощную графическую карту или центральный процессор, не покупать же после этого новый БП.

Производитель блока питания

При учете этого критерия однозначный совет дать довольно трудно. Если смотреть с одной стороны, то покупка дорогого блока питания от известного производителя с мировым именем даст вам больше уверенности в качестве БП. Но с другой стороны, цена на брэндовые блоки питания заметно выше и иногда стоит в два раза дороже, чем БП от менее известного производителя. По моему личному опыту, выходят из строя и те, и другие, это только вопрос времени. Просто у дорогих блоков питания все таки немного больше запас прочности. В моей практике были случаи, когда БП FSP работал с заклинившим кулером (без охлаждения) всю ночь, и при этом выдавал стабильное напряжение на выходе. Если бы на его месте оказался дешевый блок питания, то, скорее всего он вышел бы из строя уже через час после прекращения охлаждения. Ниже приведем список фирм-производителей, разделенных по категориям качества (возможно, это субъективное мнение автора статьи):

Производители качественных БП: Antec, FSP, AcBel, Corsair, 3R, ASUS, OCZ, BeQuiet, Seasonic, Chieftec, Thermaltake, Delta, Enermax, XFX, Enlight, Epsilon, Gigabyte, PowerMan Pro, HEC, HiperTopower, ZIPPY, Zalman,.

Блоки питания среднего соотношения цена – качество: Microlab, CoolerMaster, HiPro, Hercules, MEC, INWIN, Tsunami.

Наименее качественные БП: SparkMan, GoldenPower, Colors-It, Gembird, Microlab (дешевые модели), PowerBox, SuperPower (Codegen), Linkworld.

Качество блока питания

Отличить качественный блок питания от его некачественного собрата можно по нескольким внешним признакам. Во-первых, качественные БП практически всегда поставляются в коробке. Технический паспорт, инструкция по применению и крепежные элементы в комплекте – это три обязательных условия. Во-вторых, коэффициент полезного действия (КПД) качественного БП должен быть не менее 80% (обычно все характеристики написаны на БП). В-третьих, хороший блок питания весит не менее двух килограмм (зависит это в основном от количества и размеров дросселей, радиаторов и материалов изготовления внутренних компонентов БП).

Система охлаждения блоков питания

БП комплектуется вентилятором для охлаждения температуры внутренних компонентов блока. В современных блоках питания используются кулеры размерами 80х80 мм и 120х120 мм. Первые устанавливаются на боковой стенке сзади, вторые – на нижней стенке блока питания. Лучше выбирать БП с вентиляторами размером 120х120 мм, так как они лучше охлаждают и при этом менее шумные. К тому же у качественных блоков питания есть функция регулировки скорости вращения вентилятора охлаждения. Подобная регулировка позволяет блоку питания уменьшать или наоборот увеличивать скорость вращения вентилятора в зависимости от мощности, которую в данный момент потребляет компьютер.

Наличие необходимых коннекторов

При помощи различных коннекторов осуществляется питание компонентов ПК. Поэтому, выбирая блок питания, необходимо обратить внимание на наличие коннекторов необходимого размера и количества, а также длину его кабелей. Количество коннекторов должно быть никак не меньше числа компонентов, на которые вам нужно будет подавать питание. Длина проводов должна быть 35 сантиметров и более.

Тип блока питания

Блоки питания различают по типу. Это может быть либо модульный, либо стандартный БП. Модульные блоки питания стоят дороже, но в то же время позволяют подключать или отключать провода от БП в зависимости от необходимости в их использовании. Такой подход освобождает место в системном блоке, что в свою очередь ведет к лучшей циркуляции воздуха внутри системника. В стандартных блоках питания все кабеля делают несъемными.

На первом рисунке приведен стандартный блок питания, на втором – модульный.

Конструктивные особенности блоков питания

У блока питания могут иметься в наличии несколько разъемов, переключателей, индикаторов, присутствие которых не обязательно, но позволяет расширить его функционал. Это может быть индикатор напряжения в сети, кнопка переключения режимов вентилятора, кнопка переключения напряжения 110 / 220В или разъем для подключения питающего кабеля монитора и т.п.

Теперь, когда мы немного разобрались с конструктивными особенностями блоков питания, время переходить к основной теме статьи – как проверить блок питания компьютера.

Проверка блока питания с помощью мультиметра

Вначале вам необходимо извлечь блок питания из корпуса вашего ПК. После этого вам необходимо подключить к нему какую-то нагрузку, а затем замерить напряжение на выходе. Нагрузка во-первых нужна для того, чтобы результаты, которые вы получите, не были неточными (немного завышенными). А во-вторых, необходимо следовать рекомендациям стандарта для БП, в которой четко говорится, что без подключенной нагрузки блок питания вообще не должен запускаться. В качестве нагрузки для блока питания возьме обычный 80х80 внешний вентилятор охлаждения на 12V (для чистоты эксперемента можете использовать два вентилятора). Подключите вентилятор к БП, как показано на рисунке.

Запустить блок питания можно при помощи замыкания двух контактов одного из разъемов. Замыкаются зеленый и черный провод. Волноваться вам не стоит, да же если вы допустите ошибку и не правильно замкнете, с блоком питания ничего не случится, просто он не включится.

После того, как вы зафиксирует перемычку (это может быть обычная скрепка), можете подключать кабель питания к БП и включать его в розетку. Если вами сделано все правильно, то оба вентилятора (вентилятор нагрузки и внутренний вентилятор охлаждения) начнут вращаться.

Теперь нам следует перед началом измерений немного отойти в сторону. Рассмотрим сами разъемы компьютерного блока питания. Ну а если говорить точнее, то нас больше интересуют напряжения, которые находятся на каждом из них. На предыдущем рисунке мы видим, что в состав разъема входят 20 (есть варианты с 24 контактами) проводов различного цвета.

Разная окраска проводов, как вы понимаете, используется не для предания блоку питания привлекательного внешнего вида. Каждый цвет провода означает вполне определенное напряжение.

Черный цвет обозначает “землю” (COM или общий провод,масса)
Желтый провод: + 12V
Красный провод: + 5V
Оранжевый провод: +3,3V

Предлагаем провести проверку каждого пин по отдельности:

Ну вот, глядя на этот рисунок намного проще разбираться. Напряжение проводов, окрашенных в черный, красный, оранжевый и желтые цвета вы запомнили. Это основа, без которой самостоятельно начинать проверку БП нельзя. Но в разъеме присутствуют еще парочка контактов, которые мы должны рассмотреть.

В первую очередь нас интересуют следующие провода:

Провод зеленого цвета PS-ON – во время замыкания его с “массой” БП запускается. На рисунке вверху это показано, как «БП Вкл.». Поэтому мы и замыкаем именно эти два контакта при помощи куска провода (скрепки). Напряжение на этом проводе должно быть 5V.

Следующий провод, который мы рассмотрим – серого цвета. Сигнал, который по нему передается Power Good» или – «Power OK». Напряжение на этом проводе так же, как и в предыдущем случае 5V.

За ним сразу находится фиолетовый провод, имеющий маркировку 5VSB (5V Standby). Это так называемое дежурное напряжение (дежурка), значение которого также 5V. Данное напряжение с этого провода постоянно подается на ПК при включенном кабеле питания блока в сеть 220V. Необходимость в нем есть в нескольких случаях. К примеру тогда, когда отправляется команда на включение удаленного компьютера с помощью команды «Wake On Lan».

Белый провод (-5V) в настоящее время практически не используется. Ранее этот провод служил в качестве источника напряжения, которым запитывали платы расширения, устанавливаемые в ISA слот.

Еще один провод имеет голубой цвет (-12V). Этим напряжением питают интерфейсы «RS232» (COM порт), а также «FireWire» и отдельные PCI платы.

Перед началом проверки блока питания с помощью мультиметра, нужно еще рассмотреть два его разъема. Первый из них, это дополнительный на четыре контакта для процессора. Второй – «Molex» разъем, который используется для подключения жесткого диска и оптического привода.

На рисунке изображены провода, имеющие уже знакомые нам цвета: красный, черный и желтый (напряжение на них, как мы знаем + 12 и + 5V).

Теперь, для подтверждения полученных теоретических знаний взглянем повнимательнее на заводской стикер (наклейку), который нанесен на один из компьютерных блоков питания стандарта ATX.

Просьба обратить внимание на подчеркнутые красным значения.

«DC OUTPUT» (Direct Current Output – выходная величина постоянного тока).
+5V=30A (RED) – плюс пять вольт, обеспечивает силу тока в 30 Ампер (провод, обозначенный красным цветом).
+12V=10A (YELLOW) – по плюс двенадцать вольт БП выдает силу тока, равную десяти амперам (провод желтого цвета)
+3.3V=20A (ORANGE) – линия три и три десятых вольта способна выдерживать силу тока, равную двадцати амперам (провод оранжевого цвета)
-5V (WHITE) – минус пять вольт – аналог провода белого цвета, описанного ранее
-12V (BLUE) – минус двенадцать вольт (провод голубого цвета)
+5Vsb (PURPLE) – плюс пять вольт дежурного напряжения (Standby), соответствует проводу фиолетового цвета
PG (GRAY) – сигнал Power Good (провод серого цвета).

В последней записи сообщается о том, что максимальная выходная мощность БП равна 400W, при этом суммарная мощность каналов 3V и 5V составляет 195 ватт.

Вот теперь, после изучения теоретической части, мы можем приступить к практической части, где расскажем, как проверять блок питания компьютера.

Черный “щуп” мультиметра вставляется в гнездо, к которому подходит черный провод, красный “щуп” будем тыкать во все оставшиеся. Здесь необходимо отметить, что неверно выбранные контакты на БП для измерения к фатальным последствиям не приведут. Единственное, на что это повлияет – результаты измерений.

Зафиксировав щупы тестера, смотрите на экран мультиметра.

Наши данные показывают, что в канале +12V мы имеем напряжение в 11,37V. Минимально допустимое напряжение питания по этой линии должно составлять 11,40V.

Хотелось бы обратить ваше внимание на две кнопки, обведенные на фото красной линией. Это кнопка “Hold”, которая удерживает показания измерения при ее нажатии. А также кнопка “Back Light”, которая включает подсветку экрана при плохом освещении.

Как видно на фото, тестер показывает те же 11,37V.

Теперь, что бы иметь полную картину состояния БП, нам необходимо сделать проверку соответствия номиналу остальных значений. Тестируем 5V на разъеме «Molex».

Как видно, этот показатель находится в норме. Теперь пройдемся и измерим напряжение на всех остальных контактах и сверим результаты с номиналами. По результатам наших замеров мы сделали следующий вывод: блок питания выдает сильно заниженное (относительно номинального значение) напряжение по линии +12V, все остальные показатели соответствуют норме.

Теперь, для наглядности можно замереть это же напряжение (желтый цвет на дополнительном 4-х контактном разъеме) на полностью исправном блоке питания.

У исправного БП показатель 12V находится в норме (допустимое значение 11,40V, тестер показывает 11,92V). Аналогичным способом можете замерить все остальные линии и сверить полученные результаты с номинальными значениями.

Если ваш компьютер часто зависает или постоянно требует перезагрузку, или не включается совсем, то возможная причина таких неполадок — неисправность блока питания.

Блок питания снабжает электроэнергией все компоненты корпуса компьютера. Он трансформирует поступающее переменное напряжение в постоянное.

Симптомы неисправности

Можно выделить ряд признаков, характерных для неисправной работы элемента питания. Блок питания не работает в нужном режиме при следующих условиях:

Нажатие кнопки включения не приводит к началу работы системного блока. Нет светового и звукового ответа на включение. Кулеры не вращаются. В такой ситуации возможна неисправность блока питания или вероятно наличие разрывов в проводах, слабой подачи переменного тока из сети;
Компьютер не включается с первого раза . Проблема либо в блоке питания, либо в неплотном соединении разъемов, либо в неисправности кнопки включения;
Компьютер без видимой причины выключается на этапе загрузки операционной системы . Поводом для этого может служить прерывистая передача напряжения от блока питания на другие компоненты компьютера. Эта неисправность также может говорить о перегреве блока питания и, как следствие, происходит его принудительное отключение.
Наличие «синего» экрана .
Присутствие запаха гари .

Осмотр блока

Внимание!

Проверка правильности работы блока питания компьютера предполагает проведение определенных манипуляций под напряжением. Будьте предельно осторожными во избежание несчастных случаев. Перед началом проверки осмотрите целостность каждого кабеля. Не касайтесь деталей мокрыми незащищенными руками.

1 Визуальная проверка блока питания.

Это первый и самый простой способ проверки.

Открутите 4 (или 6) винтов, отсоедините блок от корпуса компьютера;
Открутите винты, которые находятся в корпусе блока, и разберите его;
Тщательно осмотрите микросхему блока питания. Обратите пристальное внимание на конденсаторы.

Если среди них есть вздутые, то защита блока питания неисправна. Необходима срочная замена деталей.

Если неполадки в конденсаторах не найдены, то рекомендуем удалить пыль из блока питания, смазать вентилятор и собрать устройство, а после попробовать подключить компьютер.

Проверка питания

Эта проверка осуществляется путем включения блока питания без присоединения к материнской плате.

Отключите компьютер . Затем выключите переключатель на задней стенке блока питания компьютера.
Уберите крышку компьютера . Отключите блок питания от других частей компьютера. Отсоедините каждый кабель. Обязательно запомните или сфотографируйте порядок присоединения всех элементов, чтобы потом подключить все кабели обратно.
Возьмите кабель питания материнской платы, который идет от блока питания. Найдите зеленый провод .

Его необходимо замкнуть с любым из черных проводов . Сделайте это с помощью скрепки или небольшого куска провода.

Подключите к блоку питания какое-либо устройство . К примеру, старый ненужный жесткий диск. Это нужно для придания блоку питания определенной нагрузки, отсутствие которой может привести к поломке блока.
Подключите блок питания к сети и нажмите кнопку включения на корпусе блока .

Если вентилятор начал вращаться, значит, блок питания работает.

Даже если этот способ проверки показал, что блок питания работает, это не значит, что он полностью исправен .

Проверка с помощью мультиметра

Теперь необходимо проверить, передает ли блок питания постоянное напряжение в полном объеме. Для этого:

Отключите блок питания и с помощью скрепки или кусочка провода замкните кабель материнской платы. Так вы приведете блок в рабочее состояние.
Придайте блоку питания любую внешнюю нагрузку. Подключите к нему дисковод, жесткий диск или кулер;
Возьмите мультиметр — это универсальный тестер, замеряющий силу тока. Выставите тестер в режим проверки напряжения постоянного тока.
Проверьте напряжение между оранжевым и черным проводом, между красным и черным, а также между желтым и черным.
Черный щуп мультиметра втыкаем в разъем напротив черного провода, красный щуп тестера по очереди подключаем к контактам разъема, к которым подходят провода нужных нам цветов.

Работоспособный блок питания будет выдавать следующие значения напряжения:

3 Вольт для оранжевого провода ;
5 Вольт для красного провода ;
12 Вольт для желтого провода .

Если проведенный тест выдал вам неисправность блока питания, то его можно разобрать и починить. После завершения работ соберите все контакты и произведите правильную их установку.

Если проведенный тест показал, что ваш блок питания исправен, но трудности с компьютером продолжаются, то, скорее всего причина в чем-то другом.

Как проверить состояние блока питания компьютера

В процессе выбора комплектующих для персонального компьютера рядовой пользователь, как правило, задается вопросами быстродействия, объемом оперативной памяти, жесткого диска или SSD, параметрами видеокарты, забывая при этом о блоке питания. А ведь это один из основных элементов надежной и стабильно функционирующей системы. Блок питания, преобразуя входное напряжение, формирует из него рабочие напряжения, питающие абсолютно все компоненты и узлы компьютера.

Качественный блок питания должен обладать и другими функциями, позволяющими эффективно и надежно работать компьютеру. Например:

Фильтрация внешних помех и наводок, эргономичное расположение компонентов на плате блока питания, сводящее к минимуму внутренние наводки.
Стабилизация напряжений под нагрузкой.
Защита схемы от скачков и перепадов напряжения во внешней электросети.
Коррекция коэффициента мощности, позволяющая повысить КПД блока питания и уменьшить нагрузку на электросеть.

К выбору блока питания необходимо относиться ответственно, но не менее важно следить за тем, чтобы он работал стабильно и соответствовал заваленным характеристикам. Будет не лишним проверять не только БП уже давно работающие в системе, но и новые. Это полезная практика, т.к. от брака и подделок никто не застрахован.

ПРОГРАММЫ ДЛЯ ПРОВЕРКИ БЛОКА ПИТАНИЯ НА WINDOWS

Для тестирования БП есть несколько программ, позволяющих это сделать из под Windows. Рассмотрим пару из них.

AIDA64 . Программа удобна, но для полнофункционального использования её необходимо приобрести. Впрочем, с некоторыми ограничениями можно использовать и пробную версию.

Запускаем ярлык, в верхней панели выбираем «Сервис» – «Тест стабильности системы»

Далее ставим галочку на «Stress GPU(s)» и подтверждаем свое действия, нажав «Да» в появившемся окне. Тем самым во время нашего теста нагрузка на систему и блок питания будет увеличена за счет задействования в тесте графического процессора.

Запускаем тест, нажав на «Start»

Переходим на вкладку «Statistics»

В этом окне нас интересует «Voltage». Здесь следует обратить внимание на линии напряжения центрального процессора, 5V, 3,3V и 12V.

Чем стабильнее будут показатели столбцах «Minimum» и «Maximum» тем лучше. Явные просадки в показателях будут свидетельствовать о наличии проблем в работе блока питания.

Также стоит обратить внимание на «Cooling Fans» – «Power Supply» – этот параметр показывает скорость оборотов вентилятора блока питания под нагрузкой во время теста. Сама возможность автоматической регулировки оборотов является большим плюсом БП.

Для пользователей ноутбуков — иногда во вкладке со статистикой можно увидеть только напряжение процессора. В некоторых случаях это абсолютно нормально, т.к. отображение линий питания в программе зависит от схемотехники материнской платы, наличия тех или иных датчиков и совместимости их с программой. Но на точность отображения динамики напряжения во время теста это не влияет.

OCCT . Рассмотрим вторую программу. У неё есть явное преимущество перед предыдущей — она полностью бесплатна. Открываем и переходим на вкладку, указанную стрелкой

В этой вкладке обращаем внимание на параметры:

Тип тестирования: Авто;
Длительность: от 30 минут до 1 часа;
Версия DirectX: выбираем доступную. Если есть возможность — 11, если нет — 9;
Разрешение: как правило, текущее. Выставляется автоматически, в зависимости от того, какое в данный момент используете;
Ставим галочку на «Полноэкранный режим»
Ставим галочку на «64 бит Linkpack», если у вас 64-разрядная система. Узнать разрядность своей системы можно в свойствах ОС;
Ставим галочку на «Использовать все логические ядра» (в некоторых случаях галочка недоступна, например, если в BIOS заблокированы одно или несколько ядер)

Всё. Можно запускать тест, нажав на кнопку «ON»

По окончании теста откроется окно со скриншотами, где будут подробные графики необходимых нам параметров системы. Проанализировав показания работы блока питания во время теста, мы можем сделать выводы о надежности и стабильности его работы.

Важное замечание

Программа OCCT очень сильно нагружает БП во время теста. Если вы не уверены в качестве своего блока питания, то, возможно, стоит воздержаться от данного теста. Особенно внимательно к этому замечанию стоит отнестись владельцам дешевых китайских блоков питания неизвестного или малоизвестного производителя. Это же и относится к владельцам ноутбуков. Для вас, пожалуй, оптимальным вариантом будет программа AIDA64.

Остались вопросы, предложения или замечания? Свяжитесь с нами и задайте вопрос.

Фильтрация внешних помех и наводок, эргономичное расположение компонентов на плате блока питания, сводящее к минимуму внутренние наводки.
Стабилизация напряжений под нагрузкой.
Защита схемы от скачков и перепадов напряжения во внешней электросети.
Коррекция коэффициента мощности, позволяющая повысить КПД блока питания и уменьшить нагрузку на электросеть.

ПРОГРАММЫ ДЛЯ ПРОВЕРКИ БЛОКА ПИТАНИЯ НА WINDOWS

Для тестирования БП есть несколько программ, позволяющих это сделать из под Windows. Рассмотрим пару из них.

Запускаем ярлык, в верхней панели выбираем «Сервис» – «Тест стабильности системы»

Запускаем тест, нажав на «Start»

Переходим на вкладку «Statistics»

В этой вкладке обращаем внимание на параметры:

Тип тестирования: Авто;
Длительность: от 30 минут до 1 часа;
Версия DirectX: выбираем доступную. Если есть возможность — 11, если нет — 9;
Разрешение: как правило, текущее. Выставляется автоматически, в зависимости от того, какое в данный момент используете;
Ставим галочку на «Полноэкранный режим»
Ставим галочку на «64 бит Linkpack», если у вас 64-разрядная система. Узнать разрядность своей системы можно в свойствах ОС;
Ставим галочку на «Использовать все логические ядра» (в некоторых случаях галочка недоступна, например, если в BIOS заблокированы одно или несколько ядер)

Всё. Можно запускать тест, нажав на кнопку «ON»

Важное замечание

Остались вопросы, предложения или замечания? Свяжитесь с нами и задайте вопрос.

Блок питания – без преувеличения важнейшая из комплектующих. От правильной работы этой составной части компьютера зависит функционирование всех остальных его компонентов. А если блок питания испортился, это может повлечь за собой выход из строя любого из элементов ПК. Поэтому очень важно вовремя выявить его неисправность и устранить ее.

Что питает блок и какие у него есть выходы

Блок питания запитывает следующие компоненты ПК:

материнская плата;
процессор;
твердотельные накопители и жесткие диски;
дисководы;
видеокарты.

Обычно блок питания имеет несколько различных выходов, для каждого из которых у него отдельный провод:

четырех- или восьмипиновый выход для подачи тока на процессор;
двадцати- или двадцатичетырехпиновый выход для питания материнской платы;
Sata-выход;
шести- или восьмипиновый выход для питания видеокарты;
молексы для запитывания различных устройств, например, дополнительного кулера.

Вот так выглядят эти разъемы.

Если блок питания неисправен, это можно узнать по следующим внешним признакам:

ПК не включается;
компьютер зависает или выключается;
ПК самостоятельно перезагружается;
блок питания сильно греется.

На заметку! Следует отметить, что такие признаки, как перегрев или самопроизвольное выключение не обязательно говорит о поломке. Иногда перегрев происходит, когда на относительно слабый блок подается высокая нагрузка. Например, если подключить к блоку мощностью 350 Вт. Комплектующие с высоким энергопотреблением, он не будет с ними справляться, что приведет к сильному перегреву, а потом к срабатыванию защиты и выключению.

Проверка подручными средствами

Проверить, работает блок питания или нет, можно подручными средствами без какой-либо специальной техники. Посмотреть, нормальное ли напряжение на контактах устройства, не получится, проверка покажет только то, запускается блок питания или нет.

Сводится механизм проверки к следующем. Компьютер включается, когда пользователь нажимает кнопку на передней панели. Кнопка эта посылает электроимпульс на материнскую плату, а та, в свою очередь, замыкает два контакта на двадцатичетырехпиновом разъеме блока питания, после чего он запускается и вслед за ним стартует весь ПК. Таким образом, чтобы запустить блок, необходимо замкнуть эти контакты. Найти их очень просто: к одному из них подходит зеленый провод, а к другому черный.

Для замыкания подойдет любой металлический предмет, который войдет в узкий паз штепселя. Чаще всего их замыкают простой канцелярской скрепкой.

Для проверки нужно:

отключить питание компьютера;
открыть крышку системного блока и извлечь блок питания из ПК. Для этого нужно отсоединить его коннекторы от комплектующих, открутить удерживающие его винты, а затем осторожно его извлечь;

Блок должен включиться. Если этого не произошло, он неисправен.

Также можно разобрать блок и визуально его осмотреть. Обращать внимание следует прежде всего:

на катушки из медной проволоки, перемычки. Они должны быть целыми;
на конденсаторы. Они не должны быть вздувшимися.

Вот так устройство выглядит изнутри.

Вот так выглядят вздувшиеся конденсаторы, которые могут стать причиной неисправности.

Важно, чтобы у включенного блока питания крутился кулер. Если этого не происходит может произойти перегрев элементов блока и их дальнейший выход из строя.

Проверка мультиметром

Если у вас дома есть мультиметр, можно проверить блок питания с его помощью. Дело в том, что каждый из контактов любого разъема исправного блока имеет свое напряжение. Вот схематическое изображение этих напряжений.

Буквами «GND» на картинке обозначена «земля» (от английского «ground»).

Например, если мы разместим один контакт мультиметра на черном проводе («земля») двадцатичетырехпинового разъема, а другой на красном (+5 В), то показания прибора должны составить 5 В. Таким образом нужно «прощупать» каждый из проводов этого коннектора и сравнить показанный мультиметром результат с правильными цифрами на рисунке. Если все данные совпадают, значит, блок питания исправен. Если же нет, он нуждается в ремонте.

В случае, когда напряжение на контактах блока, нет ничего страшного для комплектующих. Они будут хуже работать, но из строя вряд ли выйдут. А вот если напряжение повышено, они могут сгореть, поэтому блок питания, имеющий такое напряжение нужно сразу удалить из ПК.

Кроме того, для проверки блоков питания существуют специальные устройства. Выглядят они вот так.

По сути дела они представляют собой не что иное, как вольтметр, однако имеют стандартные контакты-щупы, а разъемы для подключения коннекторов питания. Когда они будут соединены с прибором, а блок питания включен, на экране появятся сведения о напряжении, которое выдает блок по каждой из линий.

Вот видео, посвященное процедуре проверки блока питания мультиметром.

Видео — Проверка работоспособности блока питания

Проверка с помощь специальных программ

Проверить блок питания можно и с помощью специальных тестовых программ. Одна из них – ОССТ Perestroika. Скачать ее можно бесплатно на официальном сайте разработчиков по адресу: http://www. occt.ru/download.

Для проверки понадобиться:

запустить утилиту;
нажать на изображение шестеренки;

Важно! Помните, что проверят блок питания с помощью ОССТ Perestroika на неисправности лучше не стоит. Этот софт сильно нагружает компьютерное «железо», а оно, в свою очередь, сильно нагружает блок питания. Поэтому если вы полагаете, что блок на грани «смерти», лучше не подвергать его риску. Программа предназначена не для выявления поломок, а для теста производительности и стабильности работы системы.

Кроме того, можно протестировать блок питания и с помощью других программ, например, AIDA64. Эта программа тоже при тесте дает очень сильную нагрузку на все комплектующие компьютера, поэтому к тестированию надо подойти ответственно и проводить его с осторожностью.

Ремонт блока питания

Если вы хотя бы немного владеете пайкой, можно попробовать самостоятельно заменить вздувшиеся конденсаторы на его плате. Также можно попробовать самому заменить неработающий вентилятор.

Для замены конденсаторов нужно:

Отсоединить блок питания от корпуса компьютера. Для этого нужно открутить винты в задней части корпуса, отсоединить коннекторы от комплектующих и аккуратно извлечь блок.

Для замены вентилятора понадобиться:

Отсоединить блок питания от корпуса компьютера, как было описано в предыдущей инструкции.

Если вы не очень хорошо разбираетесь в электронике, лучше не пытаться отремонтировать блок самостоятельно, а отдать его в сервисный центр.

Советы по выбору блока питания

Чтобы пользователь не столкнулся с такими проблемами, как поломка или некорректная работ компьютерного блока питания, нужно соблюдать несколько простых правил при покупке этого устройства:

Эти советы помогут избежать выхода из строя блока питания. Если им следовать при выборе этого устройства, оно прослужит долго и будет радовать пользователя стабильной работой.

Видео — Как делать диагностику блока питания ПК своими руками

Понравилась статья?
Сохраните, чтобы не потерять!

Самодельные блоки нагрузки для проверки бп компьютера. Как быстро проверить компьютерный блок питания

Проверять неисправный БП компьютера, подключая его к исправному системному блоку чревато выходом материнской платы и другого оборудования из строя. Ведь неизвестно, какие напряжения выдает БП, и если они завышены, то последствия могут быть серьезные, вплоть до выхода из стоя материнской платы. Поэтому проверять и ремонтировать БП безопаснее и удобнее, подключая его к Блоку нагрузок. Блок нагрузок не сложно сделать самостоятельно и это целесообразно, если приходится периодически сталкиваться c необходимостью проверки блоков питания компьютеров.

Электрическая схема Блока нагрузок

Приведенная схема Блока нагрузок и индикации наличия напряжений, не смотря на свою простоту, позволяет даже без измерительных приборов, с помощью этого простейшего испытательного стенда моментально оценить работоспособность любого БП компьютера, даже не извлекая его из системного блока.

Для полноценной проверки БП компьютера, достаточно нагрузить его на 10% от максимальной мощности. Исходя из этих требований и выбраны номиналы нагрузочных резисторов стенда R1-R5 по шинам +3,3 В, +5 В и +12 В соответственно. Резисторы R6-R12 служат для ограничения тока через светодиоды для индикации наличия напряжений VD1-VD7. Выключатель S1 эмитирует ключевой транзистор на материнской плате включения блока питания, как будто нажимается кнопка на системном блоке «Пуск». Переключатель служит для коммутации шин питающих напряжений к розетке, предназначенной для подключения измерительных приборов – вольтметра и осциллографа.

Конструкция Блока нагрузок и индикации напряжений

Все детали Блока нагрузок собраны в корпусе блока питания от компьютера, отслуживший свой срок.

На противоположной стороне стенда, на месте, где подключался шнур питания, закреплена печатная плата с двумя разными разъемами для возможности подключения любых моделей блоков питания. Плата вместе с разъемами выпилена из неисправной материнской платы. Снизу прикручены четыре ножки, которые улучшают отвод тепла и не дают винтам царапать поверхность стола.

Проволочные переменные резисторы ППБ можно с успехом заменить постоянными типа ПЭВ, С5-35, С5-37, подключив их, как показано на схеме, подойдут и автомобильные лампочки, подобранные по мощности. Можно резисторы намотать и самостоятельно из нихромовой проволоки . Светодиоды можно применить любого типа. Для индикации напряжений положительной и отрицательной полярности лучше применить светодиоды разного цвета свечения. Для положительной полярности – красного, а для отрицательной – зеленого цвета.

Проверка БП компьютера

Для более детальной проверки Блока питания компьютера, необходимо подсоединить к разъему на лицевой стороне стенда-тестера вольтметр постоянного тока , мультиметр или стрелочный тестер, включенный в режим измерения постоянного напряжения и осциллограф. Устанавливая переключатель на стенде в нужные положения, проверяются все напряжения, а с помощью осциллографа измеряется размах пульсаций. Как видите, практически за минуту с помощью сделанного своими руками нагрузочного стенда, можно проверить любой Блок питания компьютера даже без приборов, не подвергая риску материнскую плату.

Таблица выходных напряжений и размаха пульсаций БП АТХ
Выходное напряжение, В	+3,3	+5,0	+12,0	-12,0	+5,0 SB	+5,0 PG	GND
Цвет провода	оранжевый	красный	желтый	синий	фиолетовый	серый	черный
Допустимое отклонение, %	±5	±5	±5	±10	±5	–	–
Допустимое минимальное напряжение	+3,14	+4,75	+11,40	-10,80	+4,75	+3,00	–
Допустимое максимальное напряжение	+3,46	+5,25	+12,60	-13,20	+5,25	+6,00	–
Размах пульсации не более, мВ	50	50	120	120	120	120	–

Так как в тренде сейчас максимальное удешевление при производстве – то некачественный товар быстро доходит до дверей ремонтника. При покупки компьютера (особенно первого) – многие выбирают корпус «самый красивый из дешёвых» со встроенным БП – а многие даже не знают, что там есть такое устройство. Этот «скрытый девайс» на котором очень хорошо экономят продавцы. Но платить за проблемы будет покупатель.

О главном

Сегодня мы затронем тему ремонта компьютерных блоков питания, а точнее их первичной диагностики.Если есть проблемный или подозрительный БП – то диагностику желательно проводить отдельно от компьютера (на всякий случай). И поможет нам в этом вот такой агрегат:

Блок состоит из нагрузок на линиях +3.3, +5, +12, +5vSB (дежурное питание). Он нужен для имитирования компьютерной нагрузки и измерения выходных напряжений. Так как без нагрузки БП может показать нормальные результаты – а в нагрузке могут проявляться многие проблемы.

Подготовительная теория

Грузить будем чем попало (что найдете в хозяйстве) – мощные резисторы и лампы.

У меня валялись 2 автомобильные лампы 12V 55W/50W – две спирали (дальний/ближний свет). Одна спираль испорчена – будем использовать вторую. Покупать их не нужно – спросите у знакомых автомобилистов.

Конечно лампы накаливания имеют очень низкое сопротивление в холодном состоянии – и при запуске будут создавать большую нагрузку на короткое время – а это могут не выдержать дешевые китайцы – и не стартовать. Но плюс ламп — это доступность. Если достану мощные резисторы – поставлю вместо ламп.

Резисторы можно искать в старых приборах (ламповые телевизоры, радиолы) с сопротивлением(1-15 Ом).

Можно также использовать нихромовую спираль. Мультиметром подбираем длину с нужным сопротивлением.

Загружать будем не по полной а то 450W в воздух получится обогреватель. А ватт на 150 будет нормально. Если практика покажет что нужно больше – добавим. Кстати это примерное потребление офисного ПК. А лишние ваты рассчитаны по линиям +3.3 и +5 вольт – которые мало используются – примерно по 5 ампер. А на этикетке жирно написано по 30А –а это 200ватт которые ПК не может использовать. А по линии +12 часто не хватает.

Для нагрузки у меня в наличии:

3шт резисторы 8. 2ом 7,5w

3шт резисторы 5.1ом 7,5w

Резистор 8.2ом 5w

Лампы 12в: 55w, 55w, 45w, 21w

Для расчётов будем использовать формулы в очень удобном виде (у меня висит на стене – всем рекомендую)

Итак выбираем нагрузку:

Линия +3.3В – используется в основном для питания оперативной памяти – примерно 5ватт на планку. Будем грузить на ~10ватт. Вычисляем нужное сопротивление резистора

R=V 2 /P=3.3 2 /10=1.1 Ом таких у нас нет, минимальный 5.1ом. Вычисляем сколько он будет потреблять P=V 2 /R=3.3 2 /5.1=2.1W–мало, можно поставить 3 параллельно – но получим всего 6W на троих–не самое удачное использование таких мощных резисторов (на 25%) – да и место займут большое. Я пока не ставлю ничего – буду искать на 1-2 Ома.

Линия +5В –мало используется в наши дни. Смотрел тесты – в среднем кушает 5А.

Будем грузить на ~20ватт. R=V 2 /P=5 2 /20=1.25 Ом — тоже малое сопротивление, НО у нас уже 5 вольт – да еще и в квадрате – получим намного большую нагрузку на те же 5-ти омные резисторы. P=V 2 /R=5 2 /5.1=4.9W – поставим 3 и будет у нас15 W . Можно добавить 2-3 на 8ом (будут потреблять по 3W), а можно и так оставить.

Линия +12В – самая востребованная. Тут и процессор, и видеокарта, и некоторые малоежки (кулеры, накопители, ДВД).

Будем грузить на целых 155ватт. Но раздельно: 55 на разъём питания материнской платы, и 55 (+45 через переключатель) на разъём питания процессора.Будем использовать автомобильные лампы.

Линия +5 VSB – дежурное питание.

Будем грузить на ~5ватт. Есть резистор 8.2ом 5w, пробуем его.

Вычисляем мощностьP=V 2 /R=5 2 /8.2=3 W ну и хватит.

Линия -12В – тут подключим вентилятор.

Фишки

Еще в корпус добавим малогабаритную лампу 220В 60W в разрыв сети 220В. При ремонте часто используется для выявления КЗ (после замены каких-то деталей).

Собираем девайс

По иронии судьбы – корпус будем использовать тоже от компьютерного БП (нерабочего).

Гнёзда для разъёма питания материнки и процессора выпаиваем с неисправной материнки. К ним припаиваем кабеля. Цвета желательно выбрать как на разъёмы от БП.

Готовим резисторы, лампы, лед-индикаторы, переключатели и разъём для измерений.

Подключаем все по схеме.. точнее по VIP-схеме:)

Крутим, сверлим, паяем – и готово:

По виду должно быть все понятно.

Бонус

Изначально не планировал, но для удобства решил добавить и вольтметр. Это сделает прибор более автономным – хотя при ремонте мультиметр все равно где-то рядом лежит. Смотрел на дешевые 2-ух проводные (которые питаются от измеряемого напряжения) – 3-30 В – как раз нужный диапазон. Просто подключив к разъёму для измерений. Но у меня был 4,5-30 В и я решил поставитьуже 3-х проводной0-100 В – и питать его от зарядки мобильного телефона (тоже в корпус добавил). Так он будет независим и покажет напряжения от нуля.

Этот вольтметр также можно использовать для измерения внешних источников (батарейку или еще чего. ..)– подключив к измерительному разъёму (если мультиметр где-то пропал).

Пару слов о переключателях.

S1– выбираем способ подключения: через лампу 220В (Выкл) или напрямую (Вкл). При первом запуске и после каждой пайки – проверяем через лампу.

S2 – подается питание 220В на БП. Должно заработать дежурное питание и загореться LED +5VSB.

S3 – замыкается PS-ON на землю, должен запустится БП.

S4 – добавка 50W на линии процессора. (50 там уже есть, будет 100W нагрузки)

SW1 – Переключателем выбираем линию питания и проверяем по очереди если все напряжения в норме.

Так как измерения у нас показывает встроенный вольтметр,то в разъёмы можно подключить осциллограф для более глубокого анализа.

Кстати

Пару месяцев назад купил около 25 БП (у закрывающиеся конторы по ремонту ПК). Половина рабочие, 250-450 ватт. Покупал как подопытных кроликов для изучения и попытки ремонта. Блок нагрузки как раз для них.

Вот и всё. Надеюсь было интересно и полезно. Я пошел тестировать свои БП и вам желаю удачи!

Современные блоки питания, в общем, и для компьютера в частности, представляют собой довольно сложные устройства. Основных только электрических характеристик больше десятка, а есть еще шумовые, тепловые, массогабаритные. Все блоки питания стандарта АТХ являются импульсными преобразователями с различными вариациями схемных решений, но с единым принципом работы. Без специального оборудования, в виде управляемых нагрузок, осциллографа и некоторых других устройств невозможно протестировать соответствие стандарту характеристик, указанных на наклейке и в паспорте блока питания. Самый простой вопрос «Хватит ли блока питания ХХХ для работы компьютера УУУ?» на самом деле вовсе не так прост. Для ответа на поставленный вопрос необходимо ознакомиться с разнообразными характеристиками существующих блоков питания и типичным потреблением компьютерного железа.

Все основные характеристики и требования в той или иной степени описаны в документах, известных как ATX12V Power Supply Design Guide Version 2. 2, SSI EPS12V Power Supply Design Guide Version 2.91 и аналогичных. Эта документация предназначается производителям блоков питания для обеспечения совместимости их аппаратуры с общепринятым стандартом ATX. Сюда входят геометрические, механические и, конечно же, электрические характеристики устройств. Вся документация доступна в открытом виде в сети Internet (ATX12V PSDG/SSI EPS PSDG). Приведем основные темы, описанные в этой документации. Начать стоит с наиболее важной величины, которая указывается на каждом блоке питания доступном в розничной продаже.

Допустимая мощность нагрузки

Каждый блок питания имеет несколько выходных каналов с различным напряжением и рассчитан на определенную долговременную мощность по каждому из них. Современный стандарт предписывает наличие каналов с напряжением +5В, +12В, +3.3В, -12В и дежурное напряжение +5В. Общая мощность обычно обозначена в ваттах на наклейке (по-английски звучит как Total Power). Эта величина представляет собой сумму всех мощностей по каждому из каналов и легко подсчитывается суммированием произведения токов на соответствующие напряжения. К примеру, у нас имеется блок питания с мощностью 500 ватт, с указанными допустимыми токами: +3.3В 30А, +5В 30А, +12В 40А, -12В 0.8А, +5Вд 2.5А. Перемножив и просуммировав, получаем итоговую цифру (250+480+9.6+12.5) = 752.1 Вт. Почему же на наклейке указано 500Вт? Дело в том, что существует взаимная зависимость каналов их совместной максимальной мощности. На наклейке указано, что максимальная мощность по каналам +3.3В и +5В не может превышать 152 Вт в любом случае, а общая суммарная мощность каналов +12В и +3.3 & 5В не должна превысить 480 Вт. То есть, мы можем нагрузить блок на полную мощность по +12В, оставив без нагрузки низковольтные каналы, либо при полной мощности каналов +3.3 и +5В (152 Вт в нашем случае), можем использовать только 328 Вт по +12В. Поэтому при подсчетах нужно быть внимательным и всегда обращать внимание на допустимую комбинацию нагрузки по каждой линии. Обычно это указано на наклейке, в виде общей ячейки с единой величиной мощности для нескольких каналов.

С учетом этого фактора новый пересчет мощности будет выглядеть так: 152+328+9. 6+12.5=502.1 Вт, либо 0+480+9.6+12.5=502.1 Вт, либо любая из допустимых вариаций между этими двумя крайними значениями распределения мощностей по каналам. Исходя из этого, возникает вопрос – а как же тестировать блок: на полной нагрузке по низковольтным каналам, либо на максимальной мощности канала +12В? А может на каком-то промежуточном значении? Рассмотрим этот момент в дальнейшем подробнее.

Также не стоит путать параметры максимальной долговременной мощности и пиковой мощности (Total Peak Power), допустимой на небольшой период времени (17 секунд согласно ATX 2.2 и 12 секунд по EPS 2.91). К примеру, блок питания с номинальной мощностью 500Вт может выдать в пике до 530 Вт, но для блока питания постоянно работать с превышением номинальной мощности нежелательно, ведь запас прочности компонентов может оказаться не очень большим, и жарким летом случится неприятный фейерверк.

Допустимый уровень отклонения напряжений

Эта характеристика является одним из основных и определяет допустимое отклонение каждого из напряжений. Удобнее и нагляднее будет представить эти величины как две таблицы, взятые из стандарта EPS 2.91:

Таблица 20 отражает максимально допустимый уровень отклонений, а таблица 21 – опциональный, с более жесткими рамками, актуальными для графических станций и серверов. Если отклонение по напряжению будет ниже 5-10% порога, вероятно появление сбоев в работе компьютера, либо спонтанные перезагрузки во время большой нагрузки на процессор или видеокарту. Слишком же высокое напряжение негативно сказывается на тепловом режиме работы преобразователей на материнской плате и платах расширения, а также способно вывести из строя чувствительные схемы винчестеров, либо вызвать их повышенный износ. В более лояльном ATX Power Supply Design Guide дополнительно для каналов с напряжением +12В регламентируется допустимое 10%-ное отклонение при пиковой нагрузке на эти каналы. При этом напряжение канала +12V2 (обычно используемого для питания процессора) не должно снизиться менее +11 В.

Уровень пульсаций

Не менее важным является и минимально возможные выбросы (пульсации) напряжения на каждой из линий. Допустимые рамки описаны в стандарте как обязательные и выглядят так:

Источниками пульсаций обычно являются схемы преобразователей внутри самого блока питания, а также мощные потребители с импульсным характером потребления, такие как процессоры, видеокарты. Винчестеры и имеющийся в них блок магнитных головок во время частого перемещения также может создавать всплески помех, однако их величина мощности значительно меньше.

Входное напряжение, эффективность и PFC

Блок питания обязан работать во всех допустимых режимах при следующих входных напряжениях:

Наличие напряжений, указанных в таблице ниже, не должно приводить к повреждению схем блока питания. Пропадание сетевого напряжения на любой период времени, в любой момент работы также не должно приводить к неисправности блока. При включении, ток зарядки высоковольтных конденсаторов не должен превышать номинальные значения входных цепей (предохранитель, выпрямительные диоды и схемы ограничения тока).

Существует миф, что более мощный блок питания потребляет больше мощности из розетки, по сравнению с маломощным дешевым собратом. На самом деле, часто в реальности имеет место обратная ситуация. Каждый блок имеет потери энергии при преобразовании сетевого напряжения в низковольтное постоянное, идущее к компонентам компьютера. КПД (эффективность) современного дешевого блока обычно колеблется около величины 65-70%, в то время как более дорогие модели могут обеспечивать эффективность работы до 85%. Например, подключив оба блока к нагрузке 200 Вт (примерно столько потребляет большинство компьютеров), мы получим потери 70 Вт в первом случае и лишь 30 Вт во втором. 40 ватт экономии при ежедневной работе компьютера по 5 часов в сутки и 30-дневном месяце помогут сэкономить 6 кВт на счете за электроэнергию. Конечно, это мизерная цифра для одного ПК, но если взять уже офис на 100 компьютеров, то цифра может оказаться заметной. Также стоит учесть, что эффективность преобразования различна при разной мощности нагрузки. А поскольку пик КПД приходится на 50-70% диапазон нагрузок, практического смысла в приобретении БП с двукратным и более запасом мощности нет.

Эффективность работы должна превышать 70% для полной нагрузки, и 65% для 20%-нагрузки. При этом рекомендуемая эффективность как минимум 75% или лучше. Существует добровольная система сертификации для производителей, известная как Plus 80 . Все источники питания, участвующие в этой программе, имеют эффективность преобразования свыше 80%. На текущий момент список участников-производителей в инициативе Plus 80 включает более 60 наименований.

Также нельзя путать КПД блока питания с такой характеристикой как коэффициент мощности (Power Factor). Существует реактивная мощность и активная, и коэффициент мощности отражает отношение реактивной мощности к общей суммарной мощности потребления. Большинство блоков питания без каких-либо схем коррекции обладают 0.6-0.65 фактором мощности. Поэтому импульсные блоки питания в значительной степени создают реактивную мощность, и их потребление выглядит как мощные импульсы во время пиков синусоиды сетевого напряжения. Это создает помехи в электросети, которые могут повлиять на другие устройства, питаемые от той же электросети. Для устранения этой особенности применяются схемы с пассивной коррекцией фактора мощности (Passive PFC) и активной (Active PFC). Активный PFC эффективно справляется с этой задачей, по сути, являясь преобразователем между самим блоком питания и электросетью. Фактор мощности в блоках с использованием APFC легко достигает величины 0.97-0.99, что значит практически полное отсутствие реактивной составляющей в потреблении БП. Пассивная схема коррекции Power Factor представляет собой массивный дроссель, включенный последовательно сетевым проводам блока питания. Однако он значительно менее эффективен и на практике повышает фактор до 0.7-0.75. С точки зрения компьютера и потребителя разницы между блоком с APFC и блоком вообще без коррекции практически нет, использование первых выгодно компаниям электроснабжения.

Сигнальные линии PSON и PWOK

PSON (Power Supply ON) – специальная сигнальная линия для включения\выключения блока питания логикой материнской платы. Когда этот сигнал не подключен к земле, блок питания должен оставаться в выключенном состоянии, за исключением канала +5В (дежурное). При логическом нуле (напряжение ниже 1 В) – логика включает блок питания. PWOK (Power OK) – сигнальная линия, по которой блок питания сообщает материнской плате, что все выходные линии находятся в нормальном состоянии и стабилизация осуществляется в заданных стандартом пределах. Время задержки появления сигнала при нормальной работе блока питания с момента подачи логического нуля по PSON – 900 мс.

Блок питания должен иметь схемы защиты, которые отключат основные выходы при нештатных ситуациях. Защита должна блокировать повторный запуск до повторного появления сигнала включения на проводе PSON. Защита от перегрузки по току (Over Current Protection, OCP) обязательна для линий +3.3, +5, +12, -12, +5 (дежурное), минимальный порог срабатывания – 110%, максимальный 150%. При перегрузке блок должен выключится и не включаться до появления сигнала включения, или до полного обесточивания сетевого напряжения. Защита от перенапряжения (Over Voltage Protection, OVP) также обязательна и должна отслеживаться внутри самого источника питания. Напряжение никогда не должно превышать указанные в таблице 29 в любой момент времени.

Защита от перегрева (Over Temperature Protection, OTP) блоков питания не является обязательной функцией, поэтому весьма важно соблюдать условия эксплуатаций источников питания в тесных корпусах, либо в местах с ухудшенной вентиляцией. Максимальная температура воздуха во время работы не должна превышать +50°С. Некоторые производители рассчитывают и указывают мощность блока питания при пониженной температуре +25, или даже +15°С, и попытка нагрузить указанной мощностью подобное изделие в жаркую погоду может привести к неприятному финалу. Это именно тот случай, когда примечание шестым пунктом снизу имеет значение. Если удается найти допустимый температурный диапазон для конкретной модели блока на тестах, мы указываем это явно в таблице с характеристиками.

Защита от короткого замыкания (Short Curcuit Protection, SCP) – является обязательной для всех блоков питания, проверяется кратковременным подключением силовой шины между каналами и землей блока питания.

Немного о разделении +12В канала на несколько «виртуальных»

Набившее оскомину разделение каналов вызвано требованием стандарта безопасности EN60950, который предписывает ограничить ток на доступных пользователю контактах на уровне 240 ВА. Так как общая суммарная мощность канала +12В в мощных блоках питания может превышать эту величину, было принято решение ввести разделение на несколько отдельных каналов с индивидуальной защитой по току менее чем 20А. Эти раздельные каналы вовсе не обязаны иметь индивидуальную стабилизацию внутри БП. Поэтому на самом деле, почти все блоки питания имеют один сильноточный канал +12В, вне зависимости от количества виртуальных каналов. Хотя на рынке имеется несколько моделей с действительно раздельными стабилизаторами и несколькими независимыми линиями +12В, однако это лишь исключение из общего правила. Для компьютерных комплектующих виртуальное, как и реальное разделение по каналам никоим образом не сказывается, а те из компонент, которые могут потребовать ток более чем 18-20А, имеют возможность подключения двух разделенных каналов. Так 8-контактный разъем питания процессора на материнских платах имеет по два контакта на каждый из двух каналов, а топовые видеокарты NVIDIA и AMD имеют два 6-контактных (либо комбинацию из 6-контактного и 8-контактного, как у Radeon 2900 XT, Radeon HD 3870 X2, GeForce 9800 GX2) разъема.

Кроме электрических характеристик имеются и физические. Каждый блок, претендующий на соответствие форм-фактору ATX должен иметь ширину 150мм, при высоте 86мм. Глубина блока может варьироваться от 140мм до 230мм и более.

Кабельное оснащение блока

Существующие блоки питания оснащаются массой кабелей с разными типами разъемов. Информация об их длинах и количестве позволит еще до покупки определить, подойдет ли конкретная модель под нужный корпус, либо придется докупать переходники и удлинители. Все эти параметры отображаются в виде таблицы для каждого из протестированных блоков. Верхняя часть – несъемные кабели, а ниже, в случае наличия отстегиваемых проводов, с отступом указаны количество и длины всех кабелей с разъемами.

Если на одном проводе имеется несколько разъемов – длины до каждого записываются в ряд. К примеру, общая длина кабеля в примере выше для последнего разъема SATA – 45+15+15 = 75см. Нестандартные разъемы, к примеру, 3-контактный кабель мониторинга оборотов вентилятора, или переходники указываются в нижних строках таблицы. Кроме перечисления кабелей и их видов, определяется толщина проводов, использованных в кабелях, наличие дополнительных проводов для мониторинга и компенсации сопротивления проводов к разъему (так называемые Vsense-провода).

Шумность системы охлаждения

Почти все блоки питания оснащаются вентилятором для активного охлаждения компонентов внутри корпуса. Кроме этого, вентилятор также выбрасывает подогретый воздух внутри корпуса компьютера наружу в окружающую среду. Большинство современных источников питания имеют вентилятор типоразмера 120 мм, расположенный на нижней стенке. Все чаще встречаются модели с вентилятором 135 или даже 140 мм, благодаря чему можно добиться снижения уровня шума при сохранении эффективности охлаждения. Однако в старших мощных моделях по-прежнему применяется 80 мм вентилятор в задней торцевой стенке, который выбрасывает воздух из БП наружу. Возможны также вариации с использованием разного расположения вентилятора, либо применением нескольких вентиляторов. Почти все блоки оснащены схемой динамического управления оборотами вентиляторов, в зависимости от температуры внутри БП (чаще всего температуры радиатора с диодами стабилизатора).

Наибольшая доля потребляемой мощности приходится на центральный процессор и видеокарты. В Internet имеется масса различных калькуляторов потребления компьютера. Довольно достоверные результаты выдает . Наша тестовая система на базе процессора Intel Xeon 3050, мат.платы Intel DP35DP, четырех модулей памяти DDR2, видеокарты NVIDIA GeForce 6600GT и трех винчестеров Seagate ST3320620AS, согласно расчетам калькулятора, требует блока питания с мощностью 244 Вт. Замеренное реальное потребление системы под нагрузкой достигло величины 205 Вт. Цифры схожие, да и наличие некоторого запаса по мощности не помешает, ведь конфигурация ПК со временем может меняться, например, добавится еще один винчестер, или видеокарта будет заменена на более производительную. Будет неприятно менять и блок питания при каждой такой замене. Современные 4-ядерные процессоры на базе 65-нм ядер Intel и AMD требуют до 100-140Вт мощности (без разгона), а 45-нм Intel Core 2 Extreme QX9650 довольствуется 75-80Вт при полной нагрузке. Куда более прожорливы старшие видеокарты NVIDIA и ATI, а тандем из двух видеокарт GeForce 8800 Ultra либо ATI Radeon HD 3870 X2 может потребовать до 350-450 Вт на одну только графическую подсистему. В таких конфигурациях логично и необходимо использовать соответствующие блоки питания, с мощностью 500-600Вт. Остальные компоненты потребляют немного, один винчестер едва дотягивает до отметки 15-25Вт во время старта и позиционирования головок, модуль памяти в среднем требует 4-10Вт, периферийные платы – 5-25Вт. Системы охлаждения за исключением комплексов с использованием термоэлектрических элементов также потребляют немного: 10-40Вт.

Теперь немного понятно, что для полноценного тестирования блока питания недостаточно просто измерить вольтметром напряжение на выходах. Это лишь может показать отсутствие явных и серьезных проблем в работе блока питания, но не более того. Основная проблема обеспечения качественного питания обычно заключается в неспособности блока питания выдавать нужный ток для каждой компоненты компьютера, либо чрезмерном отклонении напряжений от номинала. Всевозможные вариации тестирования «методом вольтметра» могут лишь показать, что компьютер способен работать на конкретно взятой нагрузке, в конкретный момент времени, но абсолютно не показывает, насколько большую мощность в реальности может выдать блок питания, и не показывает, что случится с блоком питания, если нагрузка превысит допустимую мощность.

Для проведения тестирования и выяснения технических характеристик каждой блок питания подключается к специальному стенду, который позволяет одновременно измерять уровни напряжения и тока на всех выходных каналах в автоматическом режиме. Перед тестированием на стенде все блоки питания разбираются, фотографируются, проверяется качество пайки и монтажа, осматриваются компоненты на платах на предмет дефектов. В случае наличия, оные описываются в статье, со ссылкой на тот факт, что один конкретно взятый блок может оказаться бракованным, как и любое другое сложное электронное оборудование. Также всегда приводится фотография наклейки блока питания, с допустимыми величинами мощности по всем каналам. Если плотность монтажа позволяет, проводится обзор примененной элементной базы и особенности схематических решений. Часто встречается ситуация, когда компании сами не разрабатывают, а только продают блоки питания сторонней разработки OEM-компаний. Это обычно можно определить по коду сертификата UL, он редко скрывается и наносится на наклейке с основными параметрами, и выглядит как “E123456”. Примером использования данного принципа является OCZ, Tagan, ThermalTake и другие. Определить принадлежность кода к названию производителя можно на сайте UL Online Certifications Directory , задав поиск по коду с наклейки в графе UL File Number.

Для коробочных изделий обозревается комплектация и дополнительные аксессуары. На этом же этапе данные о мощности блока и каналов с наклейки блока питания заносятся в программу управления стендом, и подключаются все необходимые разъемы, в соответствии с распределением каналов. Проверяется работа схем защиты от короткого замыкания (каждая линия последовательно подключается на земляную шину), а также защита от перегрузки по каналам. Блок измерения входных параметров сети на данный момент находится в разработке, поэтому замеры КПД, коэффициента мощности и работа БП при различном диапазоне входных напряжений временно не проводятся. После проведения базовой проверки функционирования блока питания проводится снятие графиков кросс-нагрузочной характеристики (КНХ). Обычно для стабилизации напряжений +12В и +5В в блоках питания используется групповая схема включения, которая выравнивает среднеарифметическую величину между этими двумя напряжениями. Такое устройство легко видно при обзоре внутреннего строения блока питания, для группового стабилизатора используется один дроссель большего и один меньшего диаметра для канала +3. 3В, который стабилизируется отдельно. Эти дроссели обычно расположены возле места подключения проводов выходных каналов блока питания.

Недостаток такой схемы включения – напряжения +12В и +5В сильно зависят друг от друга. При сильной нагрузке на +12В напряжение на ненагруженном канале +5В начинает завышаться. Равнозначна и обратная ситуация, действует своеобразный принцип «качелей». В современных же компьютерах вся мощная нагрузка приходится именно на +12В, четырехъядерный CPU и несколько видеокарт могут легко создать нагрузку около 30А, при почти нулевой нагрузке по +5 и +3.3В.

Более предпочтителен подход с использованием раздельных дросселей для стабилизации каждого из напряжений независимо. Однако это требует дополнительного места на печатной плате, да и сами дроссели денег стоят, поэтому подобное решение используется только в довольно дорогих блоках питания. Кроме этого, в блоках могут применяться дополнительные цепи для стабилизации напряжений, а эффективность их работы и призвано наглядным образом показать на графике КНХ.

В качестве нагрузки, а также для упрощения и автоматизации тестирования был разработан и изготовлен стенд на базе RISC-микроконтроллера ATMEL AT91SAM7A3. Для нагрузки используется шесть независимых идентичных каналов. Характеристики каждого из них приведены ниже в таблице.

Физически электроника и платы стенда с помощью стоек смонтированы на алюминиевом радиаторе с размерами 750х122х38 мм. Непосредственно сами силовые ключи установлены на стенку радиатора. Для охлаждения радиатора используются мощные вентиляторы Nidec Beta V и Delta DFB1212SHE типоразмера 120х38, а крыльчатка каждого вращается со скоростью свыше 4000 оборотов\минуту.

Возможности стенда довольно широки и включают на данный момент:

Включение\отключение БП при помощи управления сигналом PSON
Непрерывное слежение за состоянием сигнала PWOK
Измерение токов и напряжений по каждому из основных каналов
Установка заданной нагрузки по любому из каналов
Калибровка стенда для получения точных измерений

Сам стенд имеет индикацию состояния всех линий блока питания, а именно: PWON, PSON, +3. 3V, +5V, +12V1, +12V2, +12V3, +12V4, +5standy (дежурное), -12, -5 (для старых БП). Также имеется несколько других контрольных светодиодов. Для подключения тестируемого блока питания к стенду имеется один 24-контактный разъем ATX, четыре 8-контактных разъема питания PCI-Express, один 8-контактный разъем для процессорного кабеля и восемь 4-контактных периферийных разъемов.

Для управления работой стенда, его настройки и контроля используется специальное программное обеспечение, работающее под управлением ОС Windows, которое постоянно обменивается данными с микроконтроллером стенда. Связь осуществляется при помощи интерфейса USB, который имеется на любом современном ПК.

В ручном режиме каждый канал стенда может независимо настраиваться, а контроль напряжений и токов проводится непрерывно, что позволяет быстро выяснить пороги стабильной работы блока. Программа позволяет также генерировать импульсы с различной величиной тока, для проверки устойчивости блока к импульсным нагрузкам (например, одновременный старт нескольких винчестеров, либо работа видеокарт в SLI/CF).

В автоматическом режиме программа строит 6 графиков (для каждого канала отдельный график). По оси Х суммарная величина потребляемой стендом мощности по каналу +12В, а по Y – суммарная мощность от каналов +3.3 и +5В. Может быть задан любой предел по мощности нагрузки, в рамках допустимой мощности стенда. Каждая точка графика на пересечении осей обозначает величину напряжения по каналу при суммарной нагрузке на каналы +3.3, +5 и +12В. То есть, на графике напряжения +3.3В все поле графика – это величина напряжения при всех возможных комбинациях нагрузок. Зная заявленные в стандарте и описанные нами ранее в статье допустимые отклонения по каждому напряжению – мы можем достоверно утверждать, на сколько процентов блок питания снизил, либо превысил напряжение относительно идеальных 3.300В, 5.000В и 12.000В. Но приводить в статье этот огромный массив цифр не имеет практического смысла, и все величины отклонений удобнее отобразить на графике цветовыми маркерами. Легенда с отклонениями прилагается на каждом графике и позволяет легко определять, где вложился блок питания в требования стандарта, а где нет. Пониженное напряжение отображается оттенками синего, повышенное относительно номинала – красными. Уровни за пределами стандарта (+\-5%) отображены темно-синим и темно-красными цветами. Шаг между каждой из точек составляет 0.2-0.5 А в зависимости от заданных условий тестирования. Типичный блок питания с мощностью 500Вт в автоматическом режиме тестируется около часа, при этом производится около 10000 измерений, и такое же количество ступеней управления нагрузкой. Провести вручную аналогичный тест заняло бы массу времени. Для блоков с типичной мощностью КНХ может сниматься в соответствии с нагрузочными моделями, описанными для типичных нагрузок в стандартах ATX PSDG 2.2 и EPS PSDG 2.91.

После проведения замеров, графики компонуются в один анимированный GIF-файл и публикуются в статье. Итоговый вид приблизительно таков:

Грубо говоря – чем больше зеленого цвета на графике – тем меньше отклонение напряжений от идеала. Напомним, что основное потребление современных ПК приходится на +12В канал, поэтому важно минимально возможное отклонение именно в горизонтальной плоскости графика.

Кроме КНХ замеряются уровни пульсаций на каждом из основных каналов. Для этого используется 4-канальный осциллограф Tektronix 2246-1Y, с максимальной частотой 100 МГц, чего с большим запасом достаточно для обнаружения и измерения всех возможных пульсаций блока питания. Пульсации замеряются при 100% нагрузке на блок питания, именно в этих условиях их величины максимальны. Чем ниже пульсации – тем меньше наводок и помех создает блок питания в питаемых им устройствах. Это особенно важно для чувствительных звуковых карт, тюнеров и подобных устройств. В дальнейшем замер пульсаций также будет автоматизирован.

На текущий момент использованная методика и стенд позволяют с хорошей точностью определить основные нагрузочные возможности, уровень пульсаций и соответствие допускам стандарта по всем основным питающим каналам блока питания. Однако всегда есть возможность внести улучшения, поэтому в скором времени планируется реализация блока для автоматического замера эффективности преобразования (КПД) блока питания, замеры фактора мощности, оптические датчики для замеров скорости вращения вентиляторов блока и температурные измерения в условиях, приближенных к реальным средам использования. Данная статья будет периодически обновляться, с учетом вносимых изменений. Также все пожелания и дополнения читателей будут внимательно рассмотрены и приняты во внимание.

Версия 1.01b от 2.02.2008. Начальная версия.

ATX12V Power Supply Design Guide, version 2.2
SSI EPS Power Supply Design Guide, version 2.91
eXtreme Power Supply Calculator Pro — калькулятор потребляемой мощности для различных конфигураций
Plus80.org — сайт программы сертификации Plus 80

Выражаю благодарности за помощь в создании стенда

J-34 , izerg , MAXakaWIZARD , cyclone .

А вот так выглядит наш китайский тестер (вещь в себе) для проверки БП о котором я говорил раньше:

Давайте разберем этот момент подробнее. Вот интересующая нас часть устройства крупным планом:

— 12V (в наличии — 11,7V) — в норме
+ 12V2 (в наличии 12,2V) — ток на отдельном 4-х контактном разъеме возле процессора)
5VSB (5.1V) — здесь V=Вольт , SB — «standby » (дежурное напряжение — «дежурка»), с номиналом в 5В, которые устанавливаются на заданном уровне не позднее чем через 2 секунды после включения блока в сеть.
PG 300ms — сигнал «Power Good». Измеряется в миллисекундах (ms). О нем поговорим чуть ниже:)
5V (есть 5.1V) — линии, которые служат для подачи энергии на жесткие диски, оптические приводы, дисководы и другие устройства.
+ 12V1 (12.2V) — которые подаются на основной (20 или 24-х контактный коннектор) и коннекторы дисковых устройств.
+ 3,3 V (в наличии — 3,5V) — используется для подачи питания на платы расширения (также присутствует на коннекторе SATA).

Для наглядности — вот таблица допустимого разброса напряжений:

Как проверить блок питания с помощью мультиметра?

Эти цвета употреблены не просто так, а обозначают весьма определенные вещи:

Черный цвет это — «земля» (COM, он же — общий провод или — масса)
Желтый цвет + 12V
Красный : + 5V
Оранжевый цвет: +3,3V

Предлагаю проверить и рассмотреть каждый пин отдельно:

В первую очередь это провода:

Зеленый PS-ON — при замыкании его с «землей» блок питания запускается. На схеме это показано, как «БП Вкл.». Именно эти два контакта мы замыкаем с помощью скрепки. Напряжение на нем должно быть 5V.
Далее — серый и передаваемый по нему сигнал «Power Good» или — «Power OK». Также 5V (смотрите в примечании)
Сразу за ним — фиолетовый с маркировкой 5VSB (5V Standby). Это — пять вольт дежурного напряжения (дежурка ). Оно подается в компьютер даже тогда, когда он выключен (кабель на 220V должен быть, естественно, подключен). Это нужно, к примеру, для того, чтобы иметь возможность отправить удаленному компьютеру по сети команду на запуск «Wake On Lan».
Белый (минус пять Вольт) — сейчас практически не используется. Раньше служило для обеспечения током плат расширения, устанавливаемых в ISA слот.
Голубой (минус двенадцать Вольт) — на данный момент потребляют интерфейсы «RS232» (COM порт), «FireWire» и некоторые PCI платы расширения.

Здесь мы видим знакомые уже нам цвета (желтый, красный и черный) и соответствующие им значения: + 12 и + 5V.

Для большей наглядности скачайте себе всех напряжений БП отдельным архивом.

Обратите внимание на то, что подчеркнуто красным. «DC OUTPUT» (Direct Current Output — выходное значение постоянного тока).

+5V=30A (RED) — плюс пять В , обеспечивает силу тока в 30 Ампер (красный провод) Мы ведь помним из текста выше, что по красному у нас поступает именно +5V?
+12V=10A (YELLOW) — по плюс двенадцать В мы имеем силу тока в десять Ампер (ее провод — желтый)
+3.3V=20A (ORANGE) — линия три и три десятых В может выдержать силу тока в двадцать Ампер (оранжевый)
-5V (WHITE) — минус пять В — по аналогии с описанным выше (белый)
-12V (BLUE) — минус двенадцать В (голубой)
+5Vsb (PURPLE) — плюс пять В дежурное (Standby). О нем мы уже говорили выше (он — фиолетовый).
PG (GRAY) — сигнал Power Good (серый).

Черный «щуп» тестера прикладываем к черному проводу «земля», а красным начинаем «тыкать» во все оставшиеся:)

Итак, что мы видим на экране мультиметра в процессе проверки блока питания?

Видим — те же (не внушающие доверия) 11,37V.

Черный «щуп» к «земле», а красный — к красному пятивольтовому пину. Вот результат на мультиметре:

Так как с блоками питания, я вижу, я ввязался немного серьезно и видимо на некоторое время (хотелось бы и базу схем подобрать и систематизировать, и немного разобраться в современной схемотехзнике), и просто так парочкой видео не отделаюсь, решил немного упростить задачу.

Начну с конца, вот что вышло. Это первая версия нет коммутации доп нагрузок.

Поскольку наконец приехал нихромовый провод начал понемногу делать блок нагрузочных сопротивлений для АТХ-блоков питания. Тестировать автомобильными лампочками — как-то не правильно, дело в том, что при подключении или старте с такой нагрузкой возникает скачек тока. И есть шанс спалить, возможно только что отремонтированный блок.

В качестве корпуса взял корпус от старого АТХ блока питания.

Для начала решил поставить второй вентилятор, чтобы они в паре работали на продув спирали.

Соответственно 12В, 5В, 3.3В нагрузки. необходимо также будет установить три выключателя для коммутации нагрузок. по всем трем цепям. Также надо установить нагрузку для -12В и +5В SB, очевидно в виде мощных резисторов.

М4-8/Ф8-50ММ — 9шт

Выточил первую стойку, с резьбой М4, оказалось что слабовата резьба, надо М5. Выточил вторую, закрепил, держится хорошо. Снизу не закорачивает, но гайка большая плату немного придется поднять на пластиковых шайбах.

Сделал еще 8-мь держателей, все на высоту 50 мм

Просто вставлено, не закручено

Теперь надо сделать М3 в держателях. В каждом по три отверстия 2,5 мм, и соответственно нарезать резьбы. Такое делается в фрезере, и предварительно надо пройтись центровкой. Также снимаю с двух сторон фаску около 0,5мм для лучшего контакта нихромового провода и лучше зажима шайбой/гайкой.

А затем сверлом. М3 предполагает 2.6мм отверстие, я использую сверлю 2,5мм.

Поставил все спирали

Спирали 12в-2+1, 5в — 1+1, 3.3В — 1+1

Остается теперь только найти разъем АТХ, сделать небольшую переходную платку, собрался все в кучу.

Для начала сделал шаблон из старой поломанной материнки

Примеряем

Разрезаем дорожки проксоном
Приделываем на панель сзади.Вид изнутри.

Припаяны основные нагрузки 5/12/3.3 и замкнут pwr_on. Дополнительные нагрузки не подключал, так как надо парочку выключателей установить.

Вот такой внешний вид

Дальше необходимо установить доп выключатель на 12/3,3 и 5В нагрузки. Так как короткие спирали пока не поключены. Также не установлены нагрузки на 5 дежурного и -12В. Вероятно это будут резистор на 24 и 33 ома, можностью 1 и 5-ть ватт.

Запустил нагрузку, в ручную коммутировал нагрузки, спираль +12В — нагревается до красного цвета. Может даже придется применить нихромовую спираль большего диаметрадля увеличения ее длины и улучшения охлаждения.

UPD. Перекоммутировал нагрузки.

Основная 140 вт

+5 ~15А
+12 ~5А
+3.3 ~5А

Дополнительная на выключатель повесил, красный

+5 — ~10А
+3,3 — ~10А

И дополнительную 360 вт 12в/(10+20А) запланировал вывести на другой разъем.

UPD. А вот как тестируют блоки питания профессионалы. Довольно таки интересное решение. Взять метр радиаторного профиля, поставить с одной стороны кулеров побольше, а с другого электронику. Очень понравилась идея.

Методика тестирования блоков питания

Многие IT-издания ежемесячно публикуют массы материалов с различными тестами всевозможных процессоров, видеоадаптеров, материнских плат, памяти и жестких дисков. Но вот тесты блоков питания проводят очень немногие, поскольку это связано с техническими особенностями и необходимостью инженерного опыта и знаний принципов работы импульсных источников питания. И сегодня, на страницах Modlabs.net открываем цикл статей, посвященных тестированию блоков питания для персональных компьютеров. Наличие качественного и надежного блока питания критически важно для обеспечения бесперебойной работы любой системы. А когда комплектующие подвергнуты серьезному разгону с применением кастомных систем охлаждения и вольтмодами то качество электропитания и стабильность всех напряжений становится одним из ключевых средств для стабильного и безошибочного функционирования компьютера. Однако достаточно слов, приступим к обзору характеристик, которыми обладает любой импульсный блок питания предназначенный для питания компьютерной техники.

Стандарты и типы блоков питания

Все продаваемые в рознице блоки питания для домашних и офисных ПК должны соответствовать стандарту ATX версии 2 и более новой. Серверные блоки питания обычно сертифицируются по более жесткому SSI EPS, который принципиально схож с ATX. С конкретными величинами и характеристиками можно ознакомиться, скачав стандарты по ссылкам в конце статьи, а пока рассмотрим несколько ключевых характеристик и их значение. Эта документация предназначается производителям блоков питания для обеспечения совместимости их аппаратуры с общепринятым стандартом. Сюда входят геометрические, механические и, конечно же, электрические характеристики устройств. Каждый из блоков питания для компьютеров должен быть протестирован и отвечать всем требованиям стандартов.

Входные характеристики

Блок питания обязан нормально работать при напряжении в сети 90-140В для сетей 110В и 180-264 для сетей 220В, при частоте от 47 до 63Гц. Напряжение ниже указанных, не должно приводить к повреждению схем блока питания. Пропажа сетевого напряжения на любой период времени, в любой момент работы также не должно приводить к неисправности блока. При включении, ток зарядки высоковольтных конденсаторов не должен превышать номинальные значения входных цепей (предохранитель, выпрямительные диоды и схемы ограничения тока). Существует миф, что более мощный блок питания потребляет больше мощности из розетки, в сравнении по сравнению с маломощным дешевым аналогом. В действительности, часто имеет место обратная ситуация. Каждый блок имеет потери энергии при преобразовании сетевого напряжения в низковольтное постоянное, потребляемое компонентами компьютера. КПД (коэффициент полезного действия, или эффективность) современного дешевого блока обычно колеблется около величины 65-70%, тогда как более дорогие модели могут обеспечивать эффективность работы 85% или даже лучше. Например, подключив оба блока к нагрузке 200 Вт (приблизительно столько потребляет большинство компьютеров) получим потери 70 Вт в первом случае, и только 30 Вт во втором. 40 ватт экономии при ежедневной работе компьютера по 5 часов в сутки и 30-денному месяцы помогут сэкономить 6 кВт на счете за электроэнергию. Конечно, это мизерная цифра для одного ПК, но если взять уже офис на 100 компьютеров, то цифра может оказаться заметной. Также стоит учесть, что эффективность преобразования разная при разной мощности нагрузки. А раз пик максимального КПД приходится на 50-70% диапазон нагрузки, то практического смысла в приобретении БП с двукратным и более запасом мощности нет. Эффективность работы должна превышать 70% для полной нагрузки, и 65% для 20%-ной нагрузки. При этом рекомендованная эффективность как минимум 75% или лучше. Существует добровольная система сертификации для производителей, известная как Plus 80. Все источники питания принимают участие в этой программе имеют эффективность свыше 80%. На данный момент список участников-производителей в инициативе Plus 80 включает больше 60 наименований.

Напряжения и токи

Одна из ключевых характеристик — уровень напряжения по каждому из каналов блока питания. Современны блоки питания ATX выдают напряжения +12, +5, +3.3 и -12В, а также дополнительное дежурное +5В и несколько дополнительные сигнальный линий. Если отклонение напряжения ниже чем 5-10% порог, значительно увеличивается вероятность появления сбоев в работе компьютера, или спонтанное пере загрузки во время загрузки на процессор либо видеокарту. Слишком высокое напряжение негативно сказывается на тепловом режиме работы преобразователей напряжения на материнской плате и платах расширения, а также способно вывести из строя чувствительные контроллеры винчестеров, или вызвать повышенный износ. В лояльном ATX Power Supply Design Guide по каналу +12В допустимо 10% отклонение при пиковой нагрузке, однако напряжение по каналу +12V2 (который обычно предназначается для питания процессора), не должно снизиться ниже +11 В. Однако на практике часто уже даже 11.6В вызывает сбои в работе видеокарт. Не менее важным является и контроль импульсных помех (пульсаций) напряжения на каждой из линий. Допустимые рамки описаны в стандарте как обязательные, согласно стандарту SSI EPS 2.91 PSDG. Источниками пульсаций обычно являются схемы преобразователей внутри самого блока питания, а также мощные потребители с импульсным характером потребления, такие как процессоры, платы обработки трехмерных изображений, жесткие диски

Узлы защиты от повреждений

Блок питания должен иметь схемы защиты, которые отключат основные выходы при нештатных ситуациях. Защита должна блокировать повторный запуск к повторному появлению сигнала включения на проводе PSON. Защита от перегрузки по току (Over Current Protection, OCP) обязательный для линий 3.3 5, 12 -12, 5(дежурное) минимальный порог срабатывания — 110%, максимальный 150%. При перегрузке блок обязан выключится и не включаться до появление сигнала включения. Защита от перенапряжения (Over Voltage Protection, OVP) также обязательна и должна отслеживаться внутри самого источника питания. Напряжение никогда не должно превышать указанные в стандарте в любой момент времени. Защита от перегрева (Over Temperature Protection, OTP) блоков питания не является обязательной функцией, потому весьма важно соблюдать условия эксплуатации источников питания в тесных корпусах или в местах с ухудшенной вентиляцией. Максимальная температура воздуха во время работы не должна превышать 50°С. Защита от короткого замыкания (Short Curcuit Protection, SCP) — является обязательной для всех блоков питания, проверяется кратковременным подключением силовой шины между каналами и землей блока питания.

Кабели и различные разъемы

Современные блоки питания оснащаются рядом кабелей со стандартными разъемами, которые описаны в стандартах ATX и EPS. Материнская плата подключается 24-контактным (ранее был 20-контактный) разъемом с двухрядным расположением контактов, стандарта MiniFit. Конвертор напряжения питания процессора использует отдельный канал для питания, и оснащается 8\4-контактным разъемом MiniFit. Видеокарты используют кабели с напряжением +12В, с 6-ти и 8-ми контактными разъемами такого же типа, как и процессорный. SATA-устройства используют свой собственный проприетарный разъем с напряжениями +5, +3.3 и +12В. Периферийные устройства и старые накопители довольствуются давно существующими 4-контактными Molex с напряжениями +5 и +12В. Многие производители упаковывают кабели в нейлоновую оплетку, которая аккуратно выглядит и более удобна. Иногда доходит и до крайностей, как у Topower с толстыми экранированными кабелями с пластиковой трубке, или до черных одноцветных шин как у блоков Ultra. Также модно делать кабели отключаемыми от блока питания, что якобы удобнее и позволяет избавиться от пучка просто свисающих от БП проводов. Но, во-первых, удобство спорно, хотя бы из-за плотности, с какой расположены разъемы для подключения модульных кабелей, да и большой возможности воткнуть кабель не в свой разъем, например подключив жесткий диск к разъему питания видеокарт. Хорошо если защита в блоке питания сработает раньше, чем сгорит винчестер, а если нет? А во вторых, часто меняют комплектующие и кабели в компьютере разве что энтузиасты-оверклокеры и заядлые игроки, проводящие апгрейд каждый месяц. К тому же модульные разъемы хоть и несильно, но ухудшают электрический контакт, появляется еще один узел, где возможен плохой контакт или замыкание, разъемы стоят денег и удорожают монтаж блока.

Системы охлаждения блоков питания

Почти все блоки питания оснащаются вентилятором для активного охлаждения компонентов внутри корпуса. Кроме этого, вентилятор также выбрасывает подогретый воздух внутри корпуса компьютера наружу в окружающую среду. Большинство современных источников питания имеют вентилятор размера 120мм, расположенный на нижней стенке кожуха. Все чаще встречаются модели с вентилятором 135 или даже 140 мм, благодаря чему можно добиться снижения уровня шума при сохранении эффективности охлаждения. Однако в старших мощных (более чем 700 Вт) моделях, как и раньше, применяется вентилятор типоразмера 80х80мм в задней торцевой стенке. Возможно также вариации с использованием разного расположения вентилятора, или применением нескольких вентиляторов. Почти все блоки оснащены схемой динамического управления оборотами вентиляторов, в зависимости от температуры внутри БП (чаще всего температуры радиатора с диодами стабилизатора). Некоторые производители рассчитывают и указывают мощность блока питания при сниженной температуре 25°С, или даже 15°С, и попытка нагрузить указанной мощностью подобный прибор при повышенной температуре окружающей среды может привести к неприятному финалу и порчи комплектующих и самого блока питания. Это именно тот случай, когда примечание шестым пунктом снизу имеет значение.

Стенд для тестирования

Для проверки соответствует ли любой экземпляр блока питания рекламным заявлениям производителя, специально для обзоров был спроектирован и изготовлен испытательный стенд. Итоговый прибор, сравнявшись по стоимости с топовыми процессорами, в какой-то мере является микрокомпьютером, способным в автоматическом режиме проводить измерения всех каналов напряжения, отслеживать действующие на линиях токи и проводить всесторонние тесты узлов БП. Основные возможности стенда таковы:

» Включение\отключение блока питания, замер длительности включения\отключения блока
» Непрерывный мониторинг напряжений на всех каналах блока питания
» Непрерывный мониторинг токов на всех силовых каналах блока питания (кроме -12В)
» Непрерывное слежение за температурами внутри стенда и на выходе из БП
» Возможность подключения осциллографа, для замера пульсаций и слежения за шумом
» Отслеживание и защита от повреждений при аварийных ситуациях
» Возможность снятия кросс-нагрузочных характеристик и оценка по каждому основных напряжений.
» Приближенные к реальным условиям использования БП в ПК профили тестирования
» Гибкие возможности расширения и поддержка дополнительных модулей
» Модуль измерения характеристик электросети (сетевое переменное напряжение, частота и ток)
» Интерфейс для связи и управления к компьютеру USB 2.0
» Поддержка операционных систем Windows 2000/2003/Vista, включая 64-бит версии.
» Автономное сетевое питание от электросети 220В 50Гц
» Переносимость и небольшие габариты устройства.

Стенд имеет 8 каналов нагрузки, полностью управляемые, и способны потреблять ток более 30 ампер. Так как нагрузка стенда построена с использованием мощных полевых транзисторов, точность и возможности установки тока потребления легко варьировать в широких пределах. Шаг задания тока на всех каналах — 50мА, но при тестах в ручном режиме используются более большие шаги. 6 каналов подключены к различным разъемам с напряжением +12В, 1 канал создает нагрузку на +5В, и еще один — на +3.3В. Также имеется неуправляемый канал +5Vstb создающий нагрузку 1.5А, неизменную во время всех тестов, и канал для создания нагрузки 0.3А на линии -12В. Суммарно испытательный стенд позволяет тестировать блоки питания с мощностью до 1700Вт, при температуре окружающей среды не выше +25°С. Одна только мощность потребляемая вентиляторами достигает величины 80Вт по каналу +12В, поэтому стенд питается от собственного автономного блока питания.

Все вентиляторы снабжены защитными решетками, чтобы защитить оборудование и любопытствующих от травм, поскольку мощный вентилятор с агрессивными лопастями подобен мясорубке. Шум от работающего на полной мощности стенда легко заглушает даже самые громкие системы охлаждения видеокарт и процессоров. Поэтому на данный момент никаких оценок и замеров шумности тестируемых блоков не проводится. Итоговая упрощенная схема подключения испытуемого блока питания представлена на рисунке

На рисунке отображены только два провода на блок нагрузки, однако на самом деле их двадцать, так как одновременно подключаются все имеющиеся каналы и линии. Во время начальных испытаний стенд был смонтирован на монолитном алюминиевом радиаторе 500х122х38 мм.

В дальнейшем, для приближения тестовых условий работы изучаемого БП к реальным условиям использования внутри компьютера весь стенд собран внутри серийного компьютерного корпуса Thermaltake Soprano RS 100, с учетом модификаций шасси для крепления блоков стенда. Ведь в реальном компьютере, блок питания работает в сложных тепловых режимах, когда мощный процессор и видеокарты довольно значительно подогревают воздух внутри корпуса, а вентилятор блока питания уже горячим воздухом обдувает узлы блока питания. Тесты же блока питания вне корпуса не учитывают этого, и блоки работают в тепличных условиях даже при полной мощности нагрузки. В нашем стенде испытуемый блок питания устанавливается в заводское монтажное место, расположенное сверху слева, согласно стандарту АТХ. Подключаемые кабели от блока питания выводятся наружу к плате с разъемами через отверстие в крыше корпуса. Такой подход позволяет быстро менять схему подключения нагрузок, контролировать нагрев кабелей, подключать измерительные приборы для дополнительного контроля.

В нижней части, там, где в компьютерах располагаются системная плата с процессором, видеокартой и винчестеры в стендовом корпусе закреплены три массивных радиатора из алюминия, с установленными модулями нагрузок. На верхнем из них расположены нагрузки каналов +3.3 и +12V6, на среднем — три канала +12V1, +12V2, +5, а на нижнем оставшиеся +12V3, +12V4, +12V5 и дежурное +5Vstb. Радиаторы во время работы на полной мощности сильно разогреваются, вплоть до температур +100°С. Для охлаждения использовано шесть мощных вентиляторов типоразмера 120х120х38мм, со скоростью вращения крыльчатки около 4000-5000 оборотов в минуту, которые продувают весь корпус. Для защиты от перегрева в наиболее горячих точках установлено несколько температурных датчиков, которые непрерывно опрашиваются микропроцессором стенда.

Микропроцессорный модуль построен на базе 32-битного микроконтроллера с архитектурой ARM7, имеет 16 каналов АЦП, таймеры, 256КБ флеш-памяти для программ и большое количество различных интерфейсов. Для установки тока по каналам применяется 8-битный ЦАП на 8 независимых каналов и модули усиления и фильтрации помех. Ряд светодиодов на плате индицируют состояние устройства, наличие напряжений, а также текущие режимы работы. Благодаря наличию портов отладки функционал и код программы может быть быстро изменен с помощью персонального компьютера и среды разработки.

Силовая плата с разъемами служит для подключения разъемов от блока питания к нагрузочным модулям, а также для мониторинга величин. Напряжения измеряются в точке подключения кабеля к нагрузке. На плате установлен 24-контактный разъем, 4 разъема PCI-Express с 8 контактами, один 8-контактный разъем под кабель питания процессора и восемь стандартных 4-контактных молексов. На каждом канале установлен дополнительно высокочастотный экранированный разъем SMA для подключения измерительный пробников, а также емкости, предусмотренные по стандарту для тестовых испытания (10мкФ танталовый и 0.1мкФ керамический).

Контролем сетевого напряжения поступающего на испытуемый блок питания, а также замером потребляемого активного и реактивного токов занимается отдельный модуль, питаемый от электросети автономно. Модуль имеет собственный RS-232 порт для связи с главным микроконтроллером, жидкокристаллический индикатор для отображения текущего значения мощности, а также высокоточные АЦП и ИОН. На плате установлены также цепи защиты от перегрузки, во избежание перегрева и возгорания.

Для контроля возможно подключение знаково-цифрового индикатора со стандартным контроллером Hitachi HD44780 , либо совместимым аналогом. Электроника стенда связана с нагрузкой мощными толстыми проводами в прочной изоляции с хвостовиками под винтовой монтаж. Ведь ток потребляемый нагрузками только по каналу +12В может достигать 150 (!) ампер при полной мощности. Сварочные аппараты нередко рассчитаны на меньший ток.

Каждый из полевых транзисторов, используемых в нагрузке, способен рассеять 480Вт, при условии соответствующего теплоотвода от корпуса. Максимальный ток работы примененных FB180SA10 достигает 180А, при напряжении 100В. В импульсном режиме этот ток еще выше, поэтому запас по прочности у использованных компонент многократный, что значительно повышает надежность испытательного стенда. За все время работы установки и тестов более тридцати различных блоков питания примененная элементная база функционировала безукоризненно.

Для управления работой стенда было специально разработано программное обеспечение с графическим интерфейсом под операционные системы семейства Windows 2000/2003 Server. Программа служит для задания параметров тестов, с возможностью как ручного управления, так и запуском автоматических программ и тестов. Мониторинг напряжений и токов выполняется непрерывно по запросу управляющей программы, а слежение и защита по температурным показателям микроконтроллер стенда выполняет полностью автономно, сообщая программе только текущие значения. При первом подключении стенда к компьютеру стандартным периферийным USB-кабелем Windows находит новое устройство и предлагает установить драйвер. После установки драйвера стенд полностью функционален.

После запуска и настройки программы управления на заданный порт и скорость связи можно увидеть главное окно. Здесь же находятся регуляторы для установки тока по каждому из независимых каналов нагрузки, отображается текущее и расчетные величины мощности и тока, действующая мощность на выходе тестируемого блока питания, мощность на входе БП, эффективность работы, сетевые напряжение, ток и частота, 4 температуры с датчиков стенда, а также 2 скорости оборотов вентилятора. Для замера оборотов применяются бесконтактные оптические датчики оборотов. Также имеется таймер, считающий время, которое пробыл блок питания во включенном состоянии. Приблизительный вид главного окна может быть следующим:

Очень удобны для оценки качества стабилизации, так называемые графики кросс-нагрузочных характеристик (КНХ) блока питания. Они представляют собой трехмерный массив данных, где по оси Х (горизонтальная) отмечены величины суммарного тока нагрузки по +12В, по Y(вертикальная ось) отражает величину суммарного тока по +5 и +3.3В каналам, а сами точки в глубину отражают величину отклонения измеренного напряжения от идеального. График для каждого напряжения измеряется и строится отдельно, таким образом, количество графиков равно количеству каналов у блока питания. Для наглядности и удобства каждый график отражает отклонение по точкам с помощью цвета, от -5% (темно-синий цвет точки) до +5% (темно-красный цвет). Отклонения не более 1% отображаются оттенками зеленого, превышения напряжения на 2-3% — оттенками красного и желтого, а понижение ниже идеального на 2-4% — голубыми цветами. Выражаясь более простым языком, чем «зеленее» график, тем меньше погрешности в стабилизации блока питания, тем ближе его напряжения к идеальным +12.0, +5.0, +3.3В. Напомним, по стандарту ATX 2.3 блок обязан укладываться в 5% допуск по напряжению, а по более жесткому серверному SSI EPS v2.91 — в 3% величину отклонения. Качественный блок с раздельной стабилизацией по каналам имеет примерно такой график:

Некачественные блоки обычно похожи на радугу разукрашку на графиках КНХ. В различных комбинациях токов и напряжений такие изделия то превышают допуски стандарта, выдавая слишком высокое напряжение, то наоборот, слишком занижают напряжения, также нарушая требования.

Кроме того КНХ позволяет увидеть, в каких комбинациях нагрузочных токов блок работает неустойчиво, либо вообще не способен функционировать. Не секрет, что некоторые мощные блоки питания даже не стартуют, если на определенных каналах нет минимально необходимой нагрузки. С этим сталкивались владельцы современных блоков питания при попытке их подключить к устаревшим ныне системам на базе платформ Socket 478, Socket 462 и подобных. Снятие же КНХ без стенда, в ручном режиме заняло бы не один месяц работы даже для одного блока питания, не говоря уже о каком-либо тесте нескольких блоков питания. Ведь установку всех токов стенд проводит меньше чем за 250 микросекунд, а оператору-человеку потребовались бы минимум минуты, чтобы только выкрутить все регуляторы на нагрузках на нужные значения, и еще потратить массу времени и сил на запись результатов измерения и занесения их в таблицу точек. Стенд с процессорным управлением же справляется с построением уже готовых шести графиков КНХ для блока питания мощностью тысячу ватт за 18 минут. Все последующие материалы-тесты и обзоры блоков питания будут использовать описанные в текущей методике стенд и оборудование для проведения всех тестов. По мере обновления и усовершенствований материал будет дополняться и расширяться. На данный момент собранный и готовый к использованию экземпляр испытательного стенда возможно приобрести в облегченной конфигурации для нужд испытаний и тестирования блоков питания, для чего достаточно связаться с автором. Описанный в текущей статье прототип используется уже более года и зарекомендовал себя как надежный и удобный инструмент для оценки параметров импульсных блоков питания.

Благодарности и ссылки

X12V Power Supply Design Guide, version 2.2
SSI EPS Power Supply Design Guide, version 2.91
cyclone, за предоставленные возможности и посильную помощь
iZerg, за ценные рекомендации и бесценный опыт
J-34, за поддержку в создании прототипа
А также компании ATMEL, ALTERA, Intel, Tektronix, International Rectifier за отличные изделия.

Автор — Цеменко Илья

Обсуждение материала ведётся тут

Как проверить бп ноутбука под нагрузкой. Как проверить, работает ли зарядное устройство для ноутбука

Инструкция

Проверьте, работает ли индикатор на корпусе адаптера. Если светодиод светиться, поиск неисправности начните с прозвонки провода, по которому электрический ток поступает в блок питания. Для проверки провода измерьте его сопротивление. Неисправный провод будет иметь бесконечно большое сопротивление. Чтобы подсоединить выводы мультиметра к обоим концам провода, не нарушая изоляции, используйте швейные иголки или специальные иглы-выводы омметра. Неисправный провод замените новым.

Если индикатор не светится, разберите адаптер. При этом вы увидите, что он состоит из трансформатора и электронной схемы. Трансформатор понижает сетевое напряжение с 220 В приблизительно до нужного значения. Электронная схема электрический ток выпрямляет из переменного в постоянный и стабилизирует напряжение до точного значения.

Типичными поломками трансформатора являются перегорание или обрыв первичной или вторичной обмотки. Так как большинство адаптеров производят в Китае и экономят на качественных проводах, то в первую очередь проверяйте трансформатор. Для этого возьмите мультиметр и измерьте сопротивление обоих обмоток. Замерить сопротивление первичной обмотки можно через контакты сетевой вилки, не разбирая трансформатор. Сопротивление первичной обмотки должно составлять несколько тысяч Ом (несколько кОм), сопротивление вторичной – несколько десятков Ом. В случае неисправности обмотки ее следует перемотать, используя аналогичный новый провод.

При проверке трансформатора не трогайте руками токоведущие части. Контактных клемм допустимо касаться только выводами мультиметра. Нарушение этого правила не навредит вашему здоровью, но показания омметра будут неверными. Обязательно перед измерением сопротивления отключите выводы, идущие к электронной схеме, так как она тоже будет влиять на полученные результаты.

Разобрав трансформатор, найдите диодный мост. Он предназначен для выпрямления электрического тока, идущего по вторичной обмотке. Проверьте поочередно каждый диод, измеряя его сопротивление. При этом выпаивать его не требуется. Неисправный диод будет иметь очень низкое или нулевое сопротивление. Исправный – очень большое, стремящееся к бесконечности. Пробитый диод замените новым.

Внимательно осмотрите электронную схему трансформатора. Неисправности ее элементов определяйте по потемнениям вокруг радиодеталей, трещинам и сколам на их корпусах, вздутии конденсаторов. Поломавшиеся детали аккуратно выпаяйте, рассмотрите обозначение на корпусе, приобретите точно такие же и установите новые. При замене

Неожиданно окажется безуспешной. Всевозможные действия, направленные на реанимирование компьютера, включающие в себя проверку подсоединения кабеля к соответствующим разъёмам, также окажутся безрезультатными. Причиной «неповиновения» ПК может быть выход со строя блока питания.

В этой ситуации совершенно не помешает знать, как проверить блок питания компьютера на работоспособность.

Выявляя некорректную работу компьютера или ноутбука, пользователь желает разобраться, в чём же заключается причина неисправности? Поскольку одной из таких причин может быть неисправный блок питания, в этой связи совершенно не лишним будет знать, как проверить блок питания ноутбука или компьютера? А ещё важнее знать, какие признаки указывают на такую техническую неисправность?

Основные симптомы плохого функционирования БП

Если блок питания полностью вышел со строя, то у пользователя даже не получится запустить ПК . Это вполне объяснимо, поскольку обесточенный компьютер неспособен обеспечить работу всех составляющих.

Очень часто по внешним признакам определяют выход со строя оперативной памяти или материнской платы, но после проведения комплексной диагностики выявляется, что именно они находятся в рабочем состоянии, но в связи с тем, что на микросхемы не поступает питание, запуск операционной системы не осуществляется.

Характерными признаками, которые могут указывать на неэффективную работу БП, являются:

зависание ПК сразу же после запуска;
внезапные перезагрузки системы;
приостановка работы жёсткого диска;
ошибка оперативной памяти;
отказ работы системы охлаждения.

В этих случаях ещё имеется надежда на то, что неисправность можно починить, восстановив работоспособность блока питания. Гораздо хуже, когда совершенно не работает ни одно устройство, а при включении компьютера или ноутбука появляется запах гари и задымленность.

Также одним из признаков выхода из строя БП может являться специфический писк. В этом случае лучше всего сразу обратиться в сервисный центр, сотрудники которого смогут выявить, что конкретно провоцирует неприятный звук, соответственно, сразу устранив неисправность, в качестве которой могут выступать вздувшиеся конденсаторы или загрязнённый вентилятор.

Проверка работоспособности БП

Блоки питания ноутбука и компьютера отличаются друг от друга, поэтому часть причин, провоцирующих выход из строя важного устройства, может быть одинакова, а часть может существенно отличаться.

В некоторых случаях визуальный осмотр блока питания позволяет выявить повреждения. Соответственно, гораздо проще будет скоординировать действия по устранению причин. Возможно, всего лишь необходимо провести очистку, поменять шнур, заменить разъёмы.

Пыль — одна из причин неисправностей устройства

Совсем не мешает после включения принюхаться, чтобы подтвердить или опровергнуть появление сторонних запахов сразу после включения ПК. Если явно слышен запах плавящейся пластмассы, пластика или горелой проводки, значит, проблема уже не только существует, а сопровождается большим размахом.

Существует несколько способов, позволяющих самостоятельно проверить, а затем выявить проблемы БП ноутбука и компьютера.

Проверка с помощью мультиметра

Если визуальный осмотр не принёс никаких результатов, то следует воспользоваться возможностями отличного электроизмерительного прибора — мультиметра. Такое устройство лучше приобрести заранее, тем более что оно не ударит по карману, поскольку обладает незначительной стоимостью. Если же всё-таки его в нужный момент не оказалось, его можно взять у своих друзей на время.

Мультиметр подключают к сети, затем красный провод вставляют в центр штекера, а чёрный прикладывают сверху металлическим остриём. Если на экране устройства напряжение не будет стабилизировано, а стрелка будет постоянно отклоняться в сторону на пару вольт, значит, блок питания окончательно вышел со строя, а самым рациональным вариантом будет приобретение нового зарядного устройства.

Если же в результате проверки вообще мультиметр не показывает никакого напряжения, значит, проблема может крыться в повреждении кабеля. С помощью этого электроизмерительного прибора можно проверить работоспособность и кабеля, после чего останется заменить только этот неисправный кусок провода, что будет гораздо дешевле, нежели замена всего зарядного устройства.

Специалисты рекомендуют своевременно выявлять причину неработоспособности БП, проверить его и сразу же устранить неисправность. Дело в том, что литий-ионные аккумуляторы, которыми оснащены ноутбуки, очень быстро безвозвратно выходят со строя. Достаточно всего лишь двухнедельного «пустого» простоя, как ёмкость будет полностью сведена к нулю и восстановить её будет уже невозможно.

Альтернативные способы проверки БП

Существуют профессиональные, но совсем не сложные рекомендации, позволяющие понять, как включить блок питания без материнской платы, а также, как запустить блок питания ПК перемычкой.

Осуществить такие действия несложно будет даже новичку, важно только следовать всем указаниям, которые позволят разобраться, как запустить блок питания без компьютера.

Первоначально следует отсоединить блок питания от материнской платы, которая подсоединяется при помощи продолговатой прямоугольной планки. Не мешает отключить от БП и остальные устройства, кроме дисковода. Специалисты не рекомендуют выключать все устройства, поскольку, если включить блок питания, к которому ничто не подсоединено, он может просто сгореть.

Разогнув обыкновенную канцелярскую скрепку, её концами замыкают зелёный и чёрный провода. В таком положении следует включить ПК. Если после включения вентилятор зашумел и начал работать, значит, ещё не всё потеряно, работоспособность блока питания подтверждается, а причину следует искать в другом направлении.

Как проверить зарядку ноутбука hp?

«А почему мы будем проверять зарядку именно от Hewlett Packard?» – поинтересуется кто-то. «И чем проверка зарядки от Hewlett Packard отличается от проверки блока питания ноутбука любой другой марки?» Да, в общем-то, ничем. Принципы проверки работоспособности блоков питания сходны для всех используемых сегодня моделей.

Но блок питания для ноутбука НР отличается тем, что он, фактически, походит только лэптопам этого бренда. И, соответственно, ноутбуки этой марки могут работать только со своими родными блоками питания (uabattery.com/notebook/hp-power-supply ). Поэтому в случае каких-либо сомнений в исправности блока питания для ноутбука НР вам придется заняться диагностикой и, при подтверждении своих наихудших подозрений, ремонтом родного адаптера.

Просто потому, что чужой адаптер вашему ноутбуку в это случае не подойдет. И универсальная зарядка не подойдет тоже. Вот такая там привередливая система распознавания «свой – чужой». Да, и, кстати, даже в одной серии ноутов Hewlett Packard могут встречаться разные зарядные устройства. Поэтому, если вдруг ваше ЗУ перестало заряжать аккумулятор, или, того хуже, даже не обеспечивает работу вашего гаждета от сети, то настало время провести вашей зарядке полную проверку.

Проверка адаптера ноутбука

При проверке адаптера на предмет поиска неисправностей действовать следует блока от простого к более сложному. То есть начинаем с простого (внешний осмотр зарядки) и только потом переходим к аппаратной диагностике.

1. Внешний осмотр устройства

На что обращать внимание при внешнем осмотре устройства? В первую очередь, на сетевой кабель и вилку зарядки. В местах сгиба со временем появляются потертости. А затем – нарушение целостности внутренней жилы провода. Контакт в таком случае пропадает, и зарядка не работает. В этом случае блок питания и заряжать перестает, и работу от сети тоже не обеспечивает. Также следует посмотреть, не разболталась ли вилка адаптера, не искрит ли при включении в сеть. Ну, и на всякий случай внимательно осмотрите разъём ноутбука для штекера зарядного устройства. Когда разъем держится непрочно, то велика вероятность, что контакт пропадает именно там.

2. Проверка напряжения

Если кабель, на первый взгляд, в норме, то не исключено, что проблема с блоком питания спряталась где-то внутри. Так ли это? Проверяем напряжение. Для аппаратной диагностики вам потребуется мультиметр. Переводите прибор в вольты и подключаете тестеры – провода черного и красного цветов. Красный цвет – это плюс, черный цвет – минус. Далее посмотрите значение выходного напряжения на вашем блоке питания. Если меньше 20 В – устанавливаем на мультиметре показатель 20. Если на блоке питания написано 20 воль и более, то переключатель нужно поставить на 200.

Красный тестер вводите вовнутрь штекера, а черный прикладываете сверху штекера зарядного устройства. Если блок исправен, то показатель на тестере совпадет с показателем выходного напряжения на корпусе зарядки. Если значение чуть больше – это нормально. Если меньше – значит, вашей зарядке нужен ремонт. Или вам – новая зарядка. Если на экранчике мультиметра засветился минус – поменяйте местами клеммы.

3. Проверка сопротивления

Есть еще одна возможность найти неисправность – проверить сопротивление. То есть, проще говоря, «прозвонить» шнур блока питания. Переводите прибор в режим омметра и выставляете предел измерения. Какой именно, 200 или 2000 Ом, вы легко поймете, когда включите мультимер. Если высветилась единица – предел выставлен неправильно. Пробуете другое значение и измеряете сопротивление еще раз. Для рабочей цепи должен высвечиваться показатель в оммах. Если же появляются буквы O.L., какие-то нереально большие числа или упорно светится единица – значит, вы нашли разрыв цепи.

Кажется, зарядка к ноутбуку начала барахлить? Или не кажется? Или барахлит батарея для ноутбука что-то другое, а ноутбук из-за этого плохо заряжается? Развеять сомнения подобного рода – проще всего! Нужно просто проверить работоспособность зарядного устройства для ноутбука при помощи простого приспособления и несложных инсинуаций с ним. Вы не умеете обращаться с мультиметром? Значит, сейчас научитесь! Предлагаем ознакомиться с пошаговой инструкцией проверки, которой с нами поделились консультанты интернет-магазина БаттериГатор, и строго ей следовать.

Блок питания для ноутбука: как проверить?

Вы уже поняли, что для проверки вам понадобится мультиметр. Никаких супервысоких технологий! Так что доставаем прибор и приступаем к работе.

Включение
Любой электроприбор, работающий от сети, следует включить в сеть, в том числе мультиметр. Если есть индикатор – убедитесь, что он загорелся. Далее переводим мультиметр в вольты. Подключаем тестеры – черный и красный.
Установка переключателя
Посмотрите, какой показатель напряжения указан на корпусе вашей зарядки. Если до 20В, устанавливаем переключатель на 20. Если ровно 20В или больше, устанавливаем на отметку 200.
Установка тестера
Берем красный тестер (соответствует показателю плюс) и вставляем в штекер зарядки. Черный тестер (соответствует показателю минус) прикладываем к штекеру снаружи.
Фиксация результата
Смотрим на экран мультиметра. Если цифра совпадает с показателем напряжения, указанном на корпусе зарядного устройства, все отлично. Если чуть больше – тоже хорошо. Если меньше – с блоком питания что-то не так.
Подключение нагрузочных резисторов
Чтобы быть уверенным, что зарядка «потянет» высокие нагрузки, снимите показания при подключенных нагрузочных резисторах. Естественно, если предыдущие показатели были в норме. Обычно используют резисторы мощностью 20-25 Вт. Полученные результаты сопоставьте с допустимыми нормами в техпаспорте. Если примерно совпадают – великолепно! Если очень отклоняются – с блоком питания проблема.

Сразу уточним, что поломок у блока может быть множество. Например, повреждение кабеля зарядки. Или выход из строя вилки сетевого адаптера. Или неисправность гнезда разъема. Правда, при поврежденном проводе или вилке зарядка, скорее всего, не включится вообще. Причем эти баги могут быть и не заметны при внешнем осмотре, а скрыты под плотным слоем изоляции.

Также сложно визуально определить, что в гнезде адаптера отошли контакты. Вот тогда и нужно проверить работоспособность адаптера мультиметром. Если напряжение в норме, а работу блока питания считать нормальной сложно – значит, ищите, где разошлись контакты. Будете ли вы делать это самостоятельно или обратитесь в сервис – решайте сами! Лучше, конечно, в сервис – там заодно и подправят поломку. Или вынесут окончательный вердикт относительно необходимости покупки нового зарядного устройства.

Тестер быстрого приготовления для проверки компьютерных БП

Прибор предназначен для быстрой проверки (предпродажной, скажем) блоков питания формата АТХ (BTX) и был изготовлен по заказу одного из компьютерных магазинов.
К сожалению, тестеры промышленного изготовления в живую мне не встречались, хотя в интернете можно найти описания различных тестеров, выпускаемых производителями БП.
Вот что получилось у меня.
Тестер нагружает БП по трем каналам (+5, +3 и +12В) при включении 90 Ваттами и может работать в таком режиме (повторно-кратковременный) около 10 секунд с обязательным перерывом 1-2 минуты. Индикация всех выходных напряжений (включая дежурный канал) и сигнала PowerGood — в наличии. Включается кнопкой без фиксации и удерживается в течении времени, необходимом для проверки БП. Пара тестеров была собрана в корпусах зарядников от сотовых телефонов — оказалось довольно удобно и достаточно безопасно (корпус тестера за 10 секунд проверки становится лишь едва теплым).

Другой такой же тестер собран в корпусе от БП скайлинковского модема. Схема прибора несложна… Главное, — правильно распаять её на разъеме.

Использованы цементные резисторы мощностью 10-15Вт, подобранные таким образом, что бы максимальный ток по 3-х вольтовому каналу составил 7-10А, по 5-ти вольтовому — 5-7А и по 12-ти вольтовому каналу 2-3А. Суммарная мощность, рассеиваемая всеми резисторами внутри ограниченного пространства, не должна быть очень большой, тестер не должен плавиться в руках во время проверки…

Мне удалось вместить в корпус от сотового зарядника шесть 10-тиваттных резисторов.
Надеюсь, что этот тестер кому-то пригодится.
Лично мною за пару лет пользования тестером было протестировано около 700 БП.

Камрад, рассмотри датагорские рекомендации

🌻 Купон до 1000₽ для новичка на Aliexpress

Никогда не затаривался у китайцев? Пришло время начать!
Камрад, регистрируйся на Али по нашей ссылке. Ты получишь скидочный купон на первый заказ. Не тяни, условия акции меняются.

🌼 Полезные и проверенные железяки, можно брать

Куплено и опробовано читателями или в лаборатории редакции.

Добро пожаловать в ITECH

Аннотация: Блок питания, как сердце ПК, тесно связан с надежной и стабильной работой ПК. Очень важно проверить блок питания ПК. В статье анализируются тест временной последовательности и динамический тест источника питания ПК, а также описывается ключевая роль программируемой электронной нагрузки серии ITECH IT8700.

Текст

Компьютер — незаменимый помощник в нашей жизни.Что касается источника питания, как ключевого компонента ПК, производительность должна соответствовать соответствующим нормам и стандартам, а грузоподъемность, надежность и совместимость с материнской платой и внешним оборудованием имеют большое влияние на надежную и стабильную работу всего. система.

Необходимо проверить ряд компонентов блока питания компьютера. В статье анализируются характеристики теста временной последовательности и динамического теста. В обоих тестах требуется одна мощная и высокоточная электронная нагрузка.С индивидуальной программируемой электронной нагрузкой постоянного тока серии IT8700 компании ITECH может быть реализована функция электронной нагрузки 1-16 каналов, значение динамического теста может достигать 25 кГц, а разрешение измерения может достигать 0,1 мВ и 0,01 мА.

Тест характеристик временной последовательности

Источник питания ПК может выводить напряжение, а также может передавать сигнал на материнскую плату. Связь между источником питания ПК и материнской платой называется временной последовательностью.Временная последовательность является важным условием для хорошей комбинации блока питания и материнской платы, а также частой причиной сбоев при нормальном запуске и выключении компьютера и несовместимости между блоком питания и материнской платой.

Важным фактором временной последовательности является соотношение между выходным напряжением источника питания и сигналом P.G / PS-ON #. Сигнал P.G контролируется источником питания, указывая на то, что источник питания готов. Сигнал PS_ON # контролируется материнской платой, указывая, включать ли компьютер.Напряжение источника питания ПК должно выводиться на материнскую плату компьютера (например, ЦП, жесткий диск) с учетом определенных требований временной последовательности перед обработкой информации, как показано ниже:

Соответствующие требования временной последовательности следующие. :

Метод испытания следующий:

1. Время запуска: T1 500 мс, полная нагрузка, нормальное напряжение питания, с использованием PS / ON для запуска. Время нарастания от + 12В, + 5В и +3.От 3 В до 95% номинального значения — T1.

2. Время фронта нарастания + 5В, + 12В и + 3,3В: 0,1 мс≤T2≤20 мс, и использование PS / ON для запуска. Измерьте нижний предел, нормальный уровень и верхний предел напряжения источника питания один раз, соответственно, и используйте наименьшее значение.

3. Задержка P.G: 100 мс ＜ T3 ＜ 500 мс. При полной нагрузке измерьте соответственно низкое и нормальное напряжение. Используйте PS / ON для запуска / выключения.

4. Продолжительность P.G: T5≥16 мс, полная нагрузка, нормальное напряжение питания. Проведите измерение при ВЫКЛЮЧЕННОМ источнике питания переменного тока.

5. Время предупреждения о падении напряжения питания: T6≥1 мс, полная нагрузка, нормальное напряжение источника питания. Выключите AC и PS / ON и проведите измерение один раз соответственно.

Примечание. Время фронта нарастания и время фронта спада относится к времени между 10% и 95% номинального значения.

Благодаря особой функции синхронной загрузки нагрузки многоканальной нагрузки серии IT8700 компании ITECH, синхронную загрузку нагрузки (со временем синхронизации менее 10 мкс) можно хорошо контролировать в приведенном выше испытании временной последовательности.Между тем, с помощью встроенного коммуникационного интерфейса GPIB этой серии можно реализовать синхронный вывод нагрузки.

Так как тестовая линия имеет полное сопротивление, в реальном тесте произойдет падение напряжения. Для обеспечения точности измерения нагрузка серии IT8700 компании ITECH имеет функцию удаленного измерения. Пользователи могут использовать эту клемму для измерения выходного напряжения на клеммах тестируемого прибора, а падение напряжения в линии может быть компенсировано методом удаленного измерения и подключения, тем самым значительно повышая точность измерения.

Динамический тест

Источник питания с постоянным выходным напряжением оборудован схемой управления с обратной связью, чтобы постоянно поддерживать стабильное выходное напряжение. Поскольку схема управления с обратной связью имеет определенную полосу пропускания, реакция источника питания на изменения тока нагрузки ограничена. Если соотношение фазового сдвига и усиления между входом и выходом схемы управления равно 1, а степень превышает 180, выход источника питания будет нестабильным, неконтролируемым или вибрирующим.Ток динамически меняется во время работы компьютера; поэтому испытание динамической нагрузкой имеет решающее значение для блока питания ПК.

Программируемая электронная нагрузка может имитировать наихудшие условия нагрузки источника питания в реальной работе, такие как крутой подъем / спад и цикл тока нагрузки. В динамическом режиме 25 кГц нагрузки серии IT8700 можно смоделировать текущие изменения компьютера в различных рабочих состояниях для проверки динамических характеристик источника питания.

Программируемая электронная нагрузка серии IT8700 компании ITECH

Благодаря модульной конструкции и уникальной во всем мире технологии динамического распределения мощности, программируемая электронная нагрузка серии IT8700 компании ITECH может использоваться в различных испытаниях. Используя индивидуальную последовательную электронную нагрузку, можно реализовать функции электронной нагрузки 1-16 каналов, мощность кадра может быть увеличена до 4800 Вт, а разрешение измерения может достигать 0.1 мВ и 0,01 мА. Режим списка 100 кГц и динамический режим 25 кГц соответствуют требованиям большинства тестов.

Заключение

ITECH Electronics была посвящена изучению соответствующих промышленных испытаний с продуктами «силовой электроники» в качестве ядра. Программируемая многоканальная электронная нагрузка серии IT8700 — одна из звездных продуктов. Благодаря высокой производительности и качеству, которые являются характеристиками продуктов ITECH, эта электронная нагрузка может использоваться в тесте характеристик временной последовательности и тесте динамических характеристик источника питания ПК, гарантируя качество источника питания ПК.

Источники питания для тестирования | Spectrum

Использование шин низкого напряжения в текущих интегральных схемах требует разработки источников питания с более жесткими динамическими характеристиками для этих источников. Кроме того, для многорельсовых источников питания требуются испытательные приборы, которые могут анализировать несколько каналов одновременно. Они также должны обеспечивать очень высокий динамический диапазон (до 16 бит) и регистрировать очень длинные записи с высоким временным разрешением. Модульные дигитайзеры удовлетворяют эту потребность, предлагая 16-битные дигитайзеры с 256 каналами и длиной записи до 512 мегасэмплов.

Низкая стоимость модульных дигитайзеров по сравнению с автономным испытательным оборудованием, таким как осциллографы, в сочетании с их способностью передавать большие объемы данных за очень короткое время позволяет использовать их в производственных тестовых приложениях.

В этой статье будет рассмотрен ряд тестов внешнего источника питания, проведенных с использованием модульных дигитайзеров, и показано, как возможности дигитайзера могут быть применены в этих тестах.

Базовые тесты

Тестирование источника питания включает в себя измерение сигналов напряжения и тока.Самый простой тест — подать питание на источник питания управляемым образом, а также зафиксировать и проанализировать выходное напряжение и ток нагрузки источника питания. На рисунке 1 показан пример базового измерения источника питания настенного адаптера на 5 В с использованием 4-канального, 16-разрядного, 80 Мвыб. / С дигитайзера Spectrum M2p.5946-x4.

Выходное напряжение (верхняя кривая) измеряется напрямую с помощью датчика напряжения 1: 1, подключенного к выходу источника питания. Форма волны тока определяется напряжением на 0.Шунтирующий резистор 5 Ом, включенный последовательно с нагрузкой источника питания. Входные каналы дигитайзера могут иметь несимметричную или дифференциальную топологию. Дифференциальные соединения идеально подходят для измерения напряжения на токовых шунтах. Программное обеспечение Spectrum SBench 6, используемое в этом примере, имеет возможность масштабировать данные напряжения на величину шунтирующего резистора и отображать вертикальную ось дисплея в миллиампер (мА), чтобы его можно было считывать непосредственно как ток, как показано на рисунке.В этом случае номинальный установившийся ток нагрузки составляет 381 мА.

Выходное напряжение источника питания достигает номинального напряжения примерно за 4 мс. Сигналы регистрируются со скоростью 80 мегасэмплов в секунду (MS / s), а временное разрешение сигналов составляет 12,5 нс на отсчет. Хотя длительность этого сигнала составляет 12,5 мс, что эквивалентно 1 миллиону отсчетов, дигитайзер имеет память для сбора данных на 512 мегасэмплов, которая может собирать до 6,4 с данных с той же частотой дискретизации. Это чрезвычайно важно, если вам нужно расширить кривые формы сигнала, чтобы увидеть детали события формы волны.Рассмотрим форму сигнала от того же источника питания, полученного, наблюдая влияние переходных процессов в линии (сети) на выходное напряжение (рисунок 2).

Дигитайзер был настроен на срабатывание, если уровень выходного напряжения источника питания упал ниже 5,18 вольт. Верхняя кривая — это необработанные данные, показывающие три переходных всплеска. Самый большой всплеск амплитуды был расширен по горизонтали (нижняя кривая), чтобы можно было видеть структуру переходного процесса. Горизонтальные второстепенные деления на нижней кривой разнесены на 1 мкс.Переходные процессы состоят из серии затухающих квазисинусоидальных всплесков с номинальным интервалом 1,4 мкс. Из-за большой длины записи полученная форма сигнала сохраняет все эти детали, что чрезвычайно важно при исследовании таких проблем, как этот переходный процесс.

Правила нагрузки и линии

Регулировка нагрузки измеряет способность источника питания реагировать на изменения выходной нагрузки. В идеале выходное напряжение не должно изменяться при изменении нагрузки. На рисунке 3 показан тест регулирования нагрузки с нагрузкой 25 Ом при номинальном напряжении питания 5 В.Ступенчатая нагрузка фиксируется срабатыванием дигитайзера, когда номинальное выходное напряжение 5,23 В падает ниже 5,2 В. В этом случае напряжение падает до 5,2 В при подаче нагрузки 200 мА. Регулировка нагрузки рассчитывается по следующему уравнению:

Регулировка нагрузки (%) = 100% * ((VNo load — Vload) / Vload)

В этом примере регулировка нагрузки составляет 0,63%.

Тест регулирования нагрузки также может выявить проблемы с контуром управления источника питания. Выброс и звон на выходе в ответ на скачок нагрузки указывают на возможную нестабильность в контуре управления питанием.Отклик этого блока питания хорошо затухает.

В дополнение к дигитайзеру для этого теста требуется способ увеличения нагрузки. Это может быть резистивная нагрузка или электронная нагрузка.

Аналогичная проверка линейного регулирования включает изменение входного линейного напряжения и наблюдение за изменениями на выходе.

Регулировка линии = 100% (VOUT Hi — VOUT low) / (VLINE Hi — VLINE Low)

Линейное регулирование измеряет способность источника питания поддерживать выходное напряжение, несмотря на колебания входного линейного напряжения.Для этого теста требуется метод изменения входного линейного напряжения источника питания. Это может быть простой, например, автотрансформатор, или такой же сложный, как программируемый источник переменного тока.

Периодическое и случайное отклонение

Периодическое и случайное отклонение (PARD) включает пульсации и шум и является мерой отклонения выходной шины от среднего или номинального значения. Пульсация и шум могут отрицательно сказаться на характеристиках схемы, вызывая временное дрожание и другие аномалии. На рисунке 4 показан PARD источника питания 12 В.Временной сигнал находится в левой сетке. Быстрое преобразование Фурье (БПФ) сигнала PARD находится в двух правой сетке. PARD обычно анализируется в полосе частот от 0 до 20 МГц, как показано в верхней правой сетке. Большая часть энергии пульсации этого источника находится в частотном диапазоне ниже 100 кГц (нижний правый график). Периодическая рябь отображается в виде вертикальных линий при БПФ. Шум, который является широкополосным сигналом, отображается как повышение базовой линии

БПФ.

Измерения средней и максимальной амплитуды сигнала во временной области отображаются на информационной панели в левой части рисунка.Пульсации от пика до пика составляют 27,5 мВ при среднем напряжении питающей шины 11,95 В. Это подчеркивает еще одно преимущество дигитайзеров высокого разрешения, имеющих достаточный динамический диапазон для измерения напряжения пульсаций, которое на -53 дБ ниже номинального уровня 12 вольт. Восьмиразрядный осциллограф имеет теоретический динамический диапазон 48 дБ и практический динамический диапазон около 40 дБ и не сможет отображать пульсации без использования блока постоянного тока, чтобы использовать более чувствительный входной диапазон. Это блокирует высокий уровень постоянного тока, но имеет недостаток, заключающийся в ослаблении низкочастотной пульсации и шумовых компонентов.В качестве альтернативы можно использовать специализированный пробник с большими возможностями смещения для компенсации большой составляющей постоянного тока, что увеличивает стоимость измерения осциллографом.

Управление шиной питания

Электронные компоненты, требующие нескольких напряжений, обычно чувствительны к порядку приложения этих напряжений. Источники питания обычно предназначены для поддержки известной и повторяемой последовательности включения. Для некоторых источников питания, поддерживающих от шести до восьми различных шин напряжения, очень важно количество каналов, которые можно измерить за один раз.Это еще одно преимущество модульных дигитайзеров в том, что они могут иметь 1, 2, 4, 8 или 16 каналов на карту, а объединение нескольких карт вместе увеличивает количество каналов до 256 синхронизированных каналов. Измерения последовательности мощности обычно занимают десятки миллисекунд и являются еще одним измерением, которое выигрывает от длительной памяти сбора данных. Пример измерения последовательности включения четырех шин питания компьютера показан в левой сетке рисунка 5.

Четыре шины напряжения: +12, -12, +5 и +3.3 вольта. Шина -12, которая очень слабо нагружена, сначала достигает своего номинального напряжения, а затем шины +3,3, +5 и +12. Наблюдаемые переходы мощности монотонны, без явных скачков или сбоев. Аналогичная последовательность отключения питания того же источника питания показана в правой сетке. Здесь можно заметить, что шина питания -12 В требует больше всего времени для выхода из строя из-за очень небольшой нагрузки. Остальные запасы сначала падают быстрее, но затем асимптотически приближаются к нулю.

Модульные конфигурации прибора.

В зависимости от сложности требуемой системы тестирования источника питания доступно несколько модульных конфигураций прибора.

Самый простой — это инструменты на базе PCIe. Они предназначены для установки на настольные или портативные ПК и вмещают несколько карт в каждой системе. Дигитайзеры PCIe обеспечивают максимальную скорость передачи данных до 700 МБ / с для модели, использованной в этой статье.

Более сложные системы могут использовать расширения PCI для инструментовки или систему на основе PXI.Для этого требуется шасси или ящик PXI и контроллер, но он может работать с несколькими типами инструментов PXI.

Для общего удаленного доступа к системе на основе LXI (LAN Extensions for Instruments), такой как дигитайзер NETBOX компании Spectrum, который поддерживает до 48 каналов дигитайзеров серии M2p, используемых в этой статье. Управление данными, собранными дигитайзером NETBOX, и доступ к ним осуществляется простым подключением его с помощью Gigabit Ethernet к главному компьютеру в любом месте сети или расширенной сети.

Все конфигурации поддерживаются драйверами Windows и Linux для индивидуального программирования, а также программой Spectrum SBench 6 для управления и анализа «из коробки».Также предоставляется поддержка MATLAB и LabVIEW для более обширного управления, обработки и анализа.

Выводы

Дигитайзеры

обладают впечатляющими характеристиками для тестирования источников питания. Например, 16-разрядные АЦП обеспечивают высокий динамический диапазон для отображения небольших сигналов, таких как пульсации на шинах источника питания. Сравнение 8-битного осциллографа и 16-битного дигитайзера показано на рисунке 6. Для записи событий медленного запуска и выключения с отличным временным разрешением доступна длительная память для сбора данных.Программируемая конфигурация входного канала, несимметричная или дифференциальная, позволяет измерять ток на плавающих токовых шунтах. Учтите эти преимущества при тестировании ваших источников питания.

Загрузки

PC AT PS / 2 Тестер нагрузки источника питания

Описание

Тестер нагрузки блока питания PC / AT / PS2 (также известный как тест AT PS) — это компактное и удобное устройство, которое позволяет проводить быстрое тестирование блоков питания компьютера с использованием стандарта распиновки разъемов, определенного для исходного IBM PC.Этот стандарт использовался в ПК, XT, AT, некоторых системах PS / 2 и большинстве клонов примерно до 1995 года, когда стандарт ATX стал нормой. Источники питания, использующие этот стандарт (и, следовательно, совместимые с тестом AT PS), легко идентифицировать, поскольку в них используются два шестиконтактных разъема (обычно обозначаемые P8 и P9), расположенные бок о бок для подачи питания на материнскую плату. См. Изображения продуктов, чтобы увидеть, как выглядят эти разъемы.

Такие источники питания обычно не запускаются, если не соблюдаются требования к минимальной нагрузке (она может быть довольно высокой — до ~ 50% от полной нагрузки.Таким образом, тест AT PS Test содержит встроенные нагрузочные резисторы для обеспечения этой нагрузки тестируемого источника питания. Он также имеет светодиоды состояния, которые показывают наличие достаточного напряжения на каждой из шин, а также наличие сигнала «Power Good» от источника питания.

Кроме того, AT PS Test имеет клеммы для банановых вилок для каждой шины питания и перемычки для отключения встроенных нагрузочных резисторов, что позволяет использовать его в качестве коммутационной коробки для тестирования источников питания с внешней электронной нагрузкой.

Обратите внимание, что есть много тестеров блоков питания, доступных для продажи на eBay и в других местах, но это единственный (о котором я знаю), который имеет правильные разъемы для блоков питания в стиле AT, и единственный, который обеспечит достаточную нагрузку для включения один на. Более новые (ATX) расходные материалы требуют гораздо меньшей нагрузки.

Чтобы получить полное описание всех функций этого удобного устройства, загрузите и прочтите полное руководство по эксплуатации и обслуживанию по ссылке ниже.
AT PS Test Руководство по эксплуатации и обслуживанию

Загрузите схему, компоновку печатной платы и список деталей для этого продукта здесь. Обратите внимание, что эти файлы доступны ТОЛЬКО ДЛЯ ЛИЧНОГО НЕКОММЕРЧЕСКОГО ИСПОЛЬЗОВАНИЯ. Короче говоря, вы можете использовать их для создания этого продукта самостоятельно, но вы должны связаться со мной, чтобы рассчитать комиссию, если вы хотите продать что-либо, полученное на их основе. Этот продукт был разработан в ExpressPCB, поэтому вам нужно будет загрузить копию этого программного обеспечения с сайта expresspcb.com, прежде чем вы сможете просматривать файлы.

Эквивалент нагрузки источника питания — Hackster.io

Введение

Привет всем, кто читает этот проект.Сначала я хотел бы объяснить, почему я это сделал.

Мне понадобился настольный блок питания для моих проектов. Я сделал один, используя один из этих модулей повышения-повышения с ebay, который по большей части работает нормально (возможно, однажды я опубликую его здесь), но я хочу сделать лучший, с большим количеством функций и узнать больше. Я интересуюсь электроникой и источниками питания, так что это хороший способ учиться.

Ну, когда я начал делать понижающий регулятор, у меня была проблема. Как мне протестировать его при различных нагрузках? Что ж, я мог бы использовать резистор, но у меня не было много силовых резисторов, и когда вы начинаете тестировать более высокие напряжения и токи, резисторы становятся действительно большими! Поэтому вместо этого я решил сделать этот проект.

Я постараюсь подробно описать свой выбор, чтобы вы могли его сделать и не иметь таких же компонентов, или вы хотите его улучшить.

Технические характеристики

Для тех, кто читает это и хочет создать тестер, сборка здесь имеет следующие характеристики:

Испытательное напряжение: от 3,3 до 40 В (возможно, 60 В на пределе)

Максимальный ток: 3 А. Из-за используемых резисторов они могли сгореть. BJT может обрабатывать 5A.

Логическое напряжение: в идеале 12 В. может работать от 3,3 В до 32 В, хотя проблема в том, что вентилятор слишком низкий, и он не вращается, слишком сильный, и вы можете его сжечь

Макс.рассеиваемая мощность: в лучшем случае 50 Вт.Я советую не превышать 30 Вт, чтобы быть в безопасности. Это означает, что, хотя кажется, что вы можете подавать 40 В, 3 А, вы не можете делать и то, и другое одновременно, вы сожжете BJT. Вы могли бы получить транзистор и рассеивание лучше, и он мог бы работать (возможно, использовать несколько транзисторов), проверьте тепловые характеристики.

Схема

Схема для фиктивной нагрузки

Примечания: Для Rs я использовал 5 резисторов 1 Ом, 1/2 Вт, так как ничего лучше у меня не было. Он должен дать около 0,2-0,3 Ом, они точны, сопротивление даже должно немного меняться в зависимости от температуры.2 для постоянного тока, поэтому чем больше R, тем хуже для плохого резистора).

Примечание:

Что Vcc для TIP120 отличается от того, который используется для логики.

Подключение питания вольтметра не показано

Подключение питания вентилятора не показано, оно подключено к тому же источнику питания, что и логика

Принцип работы

Эта схема состоит из источника / ограничителя тока (с использованием операционный усилитель B) и амперметр (с использованием операционного усилителя A).

Источник тока

Источник тока будет иметь регулируемый ток с помощью POT. Операционный усилитель будет регулировать выходное напряжение так, чтобы напряжение в Rs было таким же, как Vref на выходе POT. Выходное напряжение будет управлять током в базе Q1, что позволит контролировать ток на Rs и, следовательно, напряжение на нем.

Почему там R1?

Учитывая, что я хотел снизить ток до 3А, это означает, что Vs может достигать 0,2 * 3 = 0.6В. Зная, что мне нужно также ограничить Vref до 0,6 В, и это было сделано путем добавления R1. Учитывая, что входное напряжение на R1 + R2 всегда составляет 2,5 В из-за опорного напряжения, максимальное деление делителя напряжения составляет 0,6 / 2,5, а требования к максимальному выходу — когда сопротивление между контактом 5 и GND составляет 10 кОм

=> 0,6 / 2,5 = 10k / (R1 + 10k) <=> R1 = 4k. Я выбрал 3,9К, что было самым близким значением, которое у меня было.

Почему — это Q1 a BJT? Почему не MOSFET?

Идея состоит в том, чтобы рассеивать мощность в виде тепла, поэтому не имеет особого значения, если я использую полевой МОП-транзистор с действительно низким сопротивлением.У меня было много TIP120 + они дешевле, чем большинство силовых полевых МОП-транзисторов.

Конечно, есть недостатки. TIP120 имеет Vce 2 В при 3 А — это означает, что + 0,6 В на Rs, минимальное входное испытательное напряжение составляет около 2,6 В.

Не только это, но и максимальный Vbe 2,5 В. Это на самом деле хорошо (ну, так как MOSFET будет иметь такое же или более высокое напряжение в Vgs), потому что операционный усилитель не является железнодорожным, но выходное напряжение на операционном усилителе не должно быть слишком низким, чтобы понизить ток в Vce.

Обратите внимание, что TIP120 имеет абсолютное максимальное напряжение Vce 60 В и максимальный непрерывный ток 5 А.

Коэффициент усиления hFE равен 1000. Я выбрал резистор 100 Ом на базе. Для 3А в базе требуется только 3/1000 = 3 мА, при Vbe = 2,5 В, Rs = 0,6 В выходное напряжение операционного усилителя должно составлять 3,4 В.

Примечание на мощность рассеивается

Еще одно примечание по TIP120: максимальная рассеиваемая мощность составляет 65 Вт при температуре коллектора 25 ° C — 40 Вт при температуре 75 ° C.Это означает, что если вы тестируете источник высокого напряжения, вы не можете проверить высокий ток, иначе BJT сломается (я видел это дважды во время тестирования, прежде чем я понял, что это проблема). Пример: если вы тестируете источник питания 40 В, не превышайте 1 А. Но если вы протестируете 12 В, вы можете перейти к пределу цепи в 3 А.

Также важен радиатор. Я добавил вентилятор, чтобы помочь, но без надлежащего радиатора вы мало что сделаете, так как это, по сути, нагреватель. Радиатор, который вы видите на фотографиях, состоит из двух соединенных вместе, каждый с тепловым сопротивлением 6.8ºC / Вт. Я использовал термопасту / клей между транзистором и радиатором и для соединения двух радиаторов, надеясь получить 3,4 ° C / Вт. Даже в этом случае 20V * 3A = 60W => будет означать повышение температуры на 204ºC выше температуры окружающей среды! Общая температура 150 ° C является абсолютным максимумом, поэтому при максимальном повышении на 100 ° C => 100 / 3,4 = 30 Вт, поэтому при 3 А вы можете дать только 10 В. Даже если вы получите радиатор лучшего качества (или даже если вентилятор вам очень поможет), TIP120 должен обеспечивать только 2 ° C / Вт, поэтому вы можете получить максимум рассеиваемой мощности 50 Вт — 16 В при 3 А (все это при условии, что повышение на 100 ° C является безопасным. максимум, при более низкой температуре окружающей среды можно использовать больше мощности).

Амперметр

Амперметр имеет представление о потребляемом токе, и не все источники питания имеют амперметр. Поскольку у LM358 есть дополнительный операционный усилитель, и он не использовался, это было легко. Обратите внимание, что это на самом деле просто для общего представления, математика неточна, а вольтметр соответствует уровню ebay.

рупий примерно 0,2-0,3, особо точно не померил. Итак, чтобы использовать вольтметр для измерения тока, мне нужно усиление 5. Оно установлено с помощью R4 и R5 — IC1A — неинвертирующий усилитель.Помните, что коэффициент усиления неинвертирующего усилителя составляет 1+ (R5 / R4). Итак, с R4 = 1K, R5 должен быть 4K — я выбираю 3,9K, так как он был самым близким, что у меня было. В идеале вы даже не должны измерять Rs — просто используйте POT вместо R4 и R5 (или просто R5, в зависимости от того, как вы это делаете), используйте хороший амперметр для измерения тока и откалибруйте амперметр DIY, регулируя POT.

Редактирование вольтметра

Вольтметр, который я использовал, дешевый с ebay, всего 2 провода — v20d-2p-1.1. Вы питаете его от того, что хотите измерить.Кроме того, это плохая идея, если вам нужна точность, это означает, что минимальное измеренное напряжение составляет около 3,3 В. Если дисплей начнет тускнеть — достаточно низко, и он просто выключится. Это даже несмотря на то, что устройство вполне способно измерять напряжение около 0 В.

Если у вас есть 3-х проводный — отлично! Если нет, вот как его взломать.

Вам нужно отрезать дорожку и припаять два провода. После этого вы больше не будете использовать оригинальный красный провод питания, только исходный GND и 2 новых провода.Камера не так хороша для фокусировки крошечных объектов с близкого расстояния, но я надеюсь, что вы сможете увидеть.

Сборка

Тогда пора все собрать. Я вспомнил про этот урок только после того, как сделал все это пошаговые картинки 🙁

Тем не менее, я постараюсь объяснить и дать изображения того, как это сделать. (Ну, я вроде как попытался собрать все вместе и решил, как по ходу дела, так что нет большого плана в дизайне или сборке платы) .Для этой части вам понадобятся инструменты.

Плата конструкция

Большие толстые провода предназначены для тестируемого блока питания. Более тонкие красный и черный провода, идущие вниз, служат для подключения источника питания логики.

Коллектор, эмиттер и земля возле Rs используют 2 дорожки, так как там может протекать большой ток (представлен здесь этими черными проводами).

Если у вас возникнут какие-либо вопросы, оставьте комментарий, и я постараюсь объяснить. Я посмотрю, смогу ли я сделать лучший рисунок в будущем.

«Коробка»

Все вместе Я использовал несколько нейлоновых прокладок, которые у меня были. Плата располагается поверх коротких, а вентилятор — поверх длинных. Основание представляло собой небольшую плиту из ПВХ, которую я лежал вокруг. Вольтметр я приклеил горячим способом к боковой стороне вентилятора. И в завершение я добавил немного скотча, чтобы закрыть лицевую и боковые стороны. Почему? Я установил вентилятор так, чтобы он вытягивал воздух из радиатора — прикрыв боковые и переднюю стороны, я убедился, что большая часть воздуха проходит через радиатор.

Тестирование

Я решил протестировать блок питания, который есть у нас в лаборатории. Каким-то образом кто-то сломал выход 5В (ничего не дает) и возникло подозрение, что один из переменных выходов тоже сломан, стрелка вольтметра при этом сильно качнулась.

Я провел тесты без нагрузки, 100 мА, 500 мА, 1 А, 1,5 А, 2 А, 2,5 А и 3 А. Вы можете увидеть тесты ниже. На холостом ходу на выходе было 12В, довольно стабильно. При 3А выходное напряжение упало до 11,0В, хотя оно было стабильным. Канал A был напряжением источника питания, а канал B был напряжением через резистор Rs.

Размах напряжения на Rs составлял около 38 мВ. При сопротивлении 0,2 Ом это означает пульсацию 0,19 А. Не так уж и хорошо, но для этой цели подойдет. В некоторых случаях вы можете заметить пик почти 64 мВ => 0,32 мА.

1/9 • Испытуемый

Научитесь устранять проблемы с блоком питания

Проблемы с питанием может быть трудно диагностировать, если вы не знаете, что искать. Вот несколько советов, как быстро обнаружить неисправный блок питания и как его заменить.

Плохой блок питания может быть причиной многих проблем ПК. Опыт может помочь техническому специалисту диагностировать проблемы, вызванные неисправным источником питания, на которые обычно не обращает внимания новичок. В этой статье рассказывается, как диагностировать неисправный блок питания путем проверки его выходных напряжений, а также как заменить неисправный блок.

Симптомы
Практически любая периодически возникающая проблема может быть вызвана неисправным источником питания. Обычно я сначала смотрю туда, когда симптомы немного странные.Общие симптомы, связанные с питанием, включают:

Любые сбои или зависания при включении или запуске системы
Самопроизвольная перезагрузка или периодические блокировки во время нормальной работы
Периодическая проверка четности или другие ошибки типа памяти
Жесткий диск и вентилятор одновременно не работают вращение (нет +12 В)
Перегрев из-за отказа вентилятора
Небольшие отключения, вызывающие перезапуск системы
Поражение электрическим током, которое ощущается при прикосновении к корпусу

Есть также некоторые очевидные подсказки, которые должны заставить вас подозревать неисправный блок питания.К ним относятся:

Система, которая полностью не работает (при включении системы ничего не происходит)
Дым
Автоматические выключатели выскакивают при включении ПК

Измерьте выходное напряжение
Один из простейших тестов. Можно выполнить на блоке питания, чтобы измерить выходное напряжение. Это покажет, правильно ли работает источник питания и находится ли подаваемое напряжение в допустимом диапазоне. Обратите внимание, что вы должны проверять выходные напряжения, когда источник питания находится под нагрузкой, что означает, что он будет установлен и запущен на ПК.

Осторожно: источники питания могут быть опасными
Не рекомендую какому-либо неопытному человеку открывать крышку блока питания. Источник питания следует считать опасным, даже если он отключен от сети. Конденсаторы могут поддерживать заряд сетевого напряжения в течение значительного периода времени. Замыкание одного по ошибке похоже на поражение электрическим током 120 вольт из розетки. Если вы не уверены или чувствуете дискомфорт при работе с высоким напряжением, не используйте !

Используйте правильное оборудование
Большинство опытных техников, которых я знаю, используют цифровые мультиметры хорошего качества (цифровые мультиметры, см. Рисунок A ).Их цена может варьироваться от чуть менее 100 до более чем 300 долларов. Цена обычно отражает количество специальных функций, встроенных в счетчик. Этот тип измерителя предпочтительнее старого аналогового VOM (вольт-омметра), потому что цифровой мультиметр подает в цепь всего 1,5 вольта при проведении проверки целостности, в то время как VOM обычно подает 9 вольт, чего достаточно, чтобы повредить чувствительные электронные компоненты ПК. .

Рисунок A

Обратное зондирование
Измерить напряжение на беговом компьютере может быть непросто.Поскольку вы не можете отсоединить разъемы питания от дисководов или материнской платы при включенном питании, вы должны использовать технику, называемую обратным зондированием . Для этого нужно вставить измерительные щупы измерителя в заднюю часть разъема питания Molex, пока он еще подсоединен к приводу. Обычно достаточно места, чтобы вставить наконечник зонда в заднюю часть вилки и установить контакт с металлическим штифтом на конце каждого содержащегося в нем провода. У меня есть один набор проводов (показан на рис. A ), которые согнуты почти на 90 градусов, чтобы я мог их вставить и избежать пучка других кабелей и других компонентов, которые обычно мешают.

Краткое примечание о полярности: Все напряжения, которые вы будете искать, являются постоянным током. Посмотрите на любую вилку питания на ПК, и вы увидите, что провода имеют цветовую маркировку ( см. Рисунок B ).

Рисунок B

Провода измерителя также имеют цветовую кодировку: красный является положительным (+), а черный — отрицательным (-). Чтобы проверить выходное напряжение на материнской плате, поместите черный провод измерителя на черный контакт, красный — на контакт Power_Good (P8-1) источников питания AT, Baby AT и LPX, а контакт 3 — на 20-контактный разъем ATX.Он должен находиться в диапазоне от +3 до +6 вольт постоянного тока. Если вы не видите это напряжение, напряжение в сети плохое. Если вы видите приемлемое напряжение, продолжайте тестирование остальных контактов на материнской плате и накопителях.

Любое напряжение в пределах 10 процентов от указанного напряжения приемлемо для целей тестирования. В таблицах ниже показано расположение выводов для блоков питания AT и ATX (, рисунки C и D, ) и 4-контактного разъема привода Molex (, рисунок E, ).

Рисунок C

Рисунок D

Проблемы не могут быть обнаружены путем прямого измерения, поэтому важно иметь запасной источник для замены.Если проблемы исчезнут с установкой «заведомо исправного» устройства, вы только что подтвердили диагноз.

Замените неисправный источник питания
Если тестирование показывает, что источник питания не обеспечивает надлежащее выходное напряжение, его следует отремонтировать или заменить. Поскольку блоки питания не содержат много деталей, обслуживаемых пользователем, для большинства людей это означает замену. Перед тем как начать, убедитесь, что новый блок питания имеет правильный форм-фактор и номинальную мощность. Новый блок питания должен обеспечивать по крайней мере столько же ватт, сколько и старый.Обычно при замене блоков питания я прибегаю к одному размеру.

Заменить блок питания довольно просто. Отсоедините все кабели от задней панели устройства. Откройте корпус и отсоедините все кабели питания дисковода и кабели питания материнской платы. Проверьте кабель питания вентилятора ЦП. (Обычно это пара проводов небольшого сечения, которые могут оборваться, если потянуть слишком сильно.) На некоторых компьютерах необходимо также снять выключатель питания.

Выкрутите блок питания из корпуса после того, как освободятся все провода питания, и выньте его из корпуса.Вставьте новый блок питания в корпус и подключите все провода питания, начиная с материнской платы. Не закрепляйте его полностью, пока не включите систему для проверки работоспособности. Если кажется, что все работает, выключите его, завершите закрепление нового блока питания и корпуса и верните его в эксплуатацию.

Оставайтесь с нами
Для тех из вас, кто чувствует, что им просто нужно открыть старый блок питания, в моей следующей статье будет описано, как заменить предохранитель в блоке питания, отремонтировать его примерно за 2 доллара.

Поделитесь своими советами по источникам питания
У вас есть отличный совет или стратегия по устранению неполадок с источниками питания? Если да, поделитесь им с другими участниками TechRepublic. Оставьте комментарий или напишите нам.

Как проверить блок питания

Электромонтаж и тестирование блока питания
Блок питания обеспечивает три основных напряжения для компьютера: — +3,3 В (оранжевый провод), + 5 В (красный провод) и + 12 В (желтый провод).Заземляющий провод окрашен в черный цвет.

Ниже представлена схема 20-контактного и 24-контактного разъема питания ATX:

Соединения «Power On» (PWR_OK) и «Power Good» (PS_ON #) имеют специальные функции. Когда «Power On» (PWR_OK) подключен к заземлению, материнская плата сигнализирует блоку питания ATX о включении. «Power Good» (PS_ON #) — это выходной сигнал блока питания, который указывает, что выход стабилизировался и теперь готов к использованию.

Тестирование блока питания ATX

Вы можете купить «Тестер источника питания», который позволит вам подключить 20-контактный или 24-контактный разъем основного питания ATX, а также другие разъемы питания, и он автоматически отобразит, если напряжение хорошо.

Вы также можете проверить блок питания вручную, используя стандартный «мультиметр» и следуя этим инструкциям:

1. Выключите компьютер и выньте вилку кабеля питания из розетки.

2. Откройте корпус компьютера и выполните антистатические процедуры .

3. Отсоедините все разъемы питания от материнской платы, дисков и, возможно, видеокарты и сгруппируйте их вместе, чтобы подготовить к тестированию.

4. найдите 20-контактный или 24-контактный разъем основного питания ATX и закоротите контакты 13 и 14 (на 20-контактном разъеме) или 15 и 16 (на 24-контактном разъеме) с помощью небольшого отрезка провода. Это позволит блоку питания работать, несмотря на то, что он не подключен к материнской плате (см. Диаграмму выше).

5. Вставьте блок питания в розетку и включите блок питания. (Если в блоке питания есть переключатель напряжения, убедитесь, что он установлен на правильное напряжение для вашего региона).

6. Включите мультиметр, поверните шкалу на DC Volts и выберите 20V (или напряжение выше 12V в зависимости от мультиметра).

7. Подключите черный (отрицательный) щуп мультиметра к одному из черных заземляющих проводов розетки, а затем, используя схему выше, проверьте все провода на каждом разъеме с помощью красного щупа мультиметра, чтобы убедиться, что они иметь правильное напряжение. (+ 3,3 В (оранжевый провод), + 5 В (красный провод), + 12 В (желтый провод), -5 В (белый провод) и -12 В (синий провод)).

8. Вы заметите, что показания напряжения мультиметра будут немного отличаться от того, что они должны быть, но это нормально, если они находятся в пределах правильных уровней допуска. ( См. Таблицу уровней допуска напряжения ниже ). Если какое-либо напряжение выходит за пределы допустимого диапазона, блок питания следует заменить.

9. Если напряжения всех проводов находятся в допустимых пределах, то блок питания работает правильно, и вы можете выключить блок питания и отсоединить его от сетевой розетки.Не забудьте отсоединить небольшой кусок провода от главного разъема питания ATX.

10. Подключите все разъемы питания к материнской плате, дискам и видеокарте. Закройте дело.

11. Вставьте блок питания в розетку и включите блок питания. Теперь ваш компьютер должен правильно загрузиться.

12. Также неплохо протестировать ваш блок питания под нагрузкой, запустив утомительную 3D-игру или используя программу тестирования производительности в течение часа или около того.

Блок питания ATX Уровни допуска напряжения:

Цвет провода	Напряжение	Допуск	Минимальное напряжение	Максимальное напряжение
Оранжевый	+ 3,3 В	5%	+ 3,135 В			+ 5V	5%	+ 4.75V	+ 5.25V
Белый	-5V	10%	-4.5V	-5,5V
Желтый	+ 12V	5%	+ 11,4V	+ 12,6V
Синий	-12V	10% 9010,83		10% 9010,83	13,2 В

Белый провод -5 В может использоваться или не использоваться на вашем блоке питания.
Например, желтый провод должен иметь показания от + 11,4 В до + 12,6 В. Внимание:
Будьте осторожны при обращении с блоками питания и их проверке.Никогда не открывайте сам блок питания, так как это может быть опасно, даже когда он отключен от сети, и никогда не вставляйте ничего внутри блока питания. Если блок питания не работает, просто замените весь блок.

SPCR Power Supply Test Rig, v.4 (и v.4.1)

Спустя чуть больше года после нашего последнего крупного обновления, мы внесли достаточно обширные изменения, чтобы считать этот четвертой версией системы тестирования источников питания SPCR. Обзоры блоков питания в течение многих лет были популярными статьями в SPCR, отчасти из-за нашего пристального внимания к деталям, фундаментально обоснованных процедур тестирования, хорошего тестового оборудования и тщательного акустического анализа.Это также связано с тем, что на других веб-сайтах, посвященных аппаратному обеспечению, было мало серьезных обзоров блоков питания. Теперь мы добавили перекрестную нагрузку, низкое входное напряжение переменного тока и тестирование пульсации, чтобы завершить наш набор тестов блоков питания.

30 октября 2006 г. по Майк Чин

** POSTSCRIPT на странице 7 добавлен 22 декабря 2006 г .: v4.1 или Bonefish edition **

Спустя чуть больше года после нашего последнего крупного обновления, мы внесли ряд изменений, достаточно обширных, чтобы считать эту четвертой итерацией системы тестирования источников питания SPCR.Обзоры блоков питания в течение многих лет были популярными статьями в SPCR. Отчасти это связано с нашим пристальным вниманием к деталям, фундаментально обоснованными процедурами испытаний, хорошим испытательным оборудованием и тщательным акустическим анализом. Это также связано с тем, что на других веб-сайтах, посвященных аппаратному обеспечению, было очень мало серьезных обзоров блоков питания. В этом контексте действительно выделяются обзоры блоков питания SPCR.

В последнее время появились достойные конкуренты. К ним относятся экстремальный оверклокинг, xbitlabs, pcperspective и последняя версия, johnnyguru.Мы приветствуем этих серьезных обозревателей блоков питания в полевых условиях. По-прежнему слишком мало здравомыслящих людей, пытающихся прорваться сквозь хриплый лепет гипермаркетинга, который в наши дни окружает источники питания для компьютеров. Наши достойные коллеги также помогли нам пересмотреть и улучшить наши собственные ресурсы и методы тестирования, и мы благодарим их за импульс.

Изменения в нашей системе добавляют несколько новинок к нашему длинному списку проверенных параметров:

Пульсации переменного тока , измерено с помощью цифрового осциллографа.
Влияние перекрестной нагрузки на регулирование выходного напряжения и пульсации переменного тока.
Влияние низкого входного напряжения переменного тока на стабилизацию выходного напряжения и пульсации переменного тока для проверки производительности во время провалов и отключений переменного напряжения.

Другие изменения включают:

Выделенная линия 120VAC / 15A и 240VAC / 15A для тестирования источников питания.
Добавлена нагрузочная способность 350 Вт по линиям 12 В для нагрузочных испытаний блоков питания с наивысшими номиналами (> 1000 Вт)
120-миллиметровый вентилятор в коробке для теплового моделирования заменяет предыдущий 80-миллиметровый вытяжной вентилятор, который более точно отражает лучшие на сегодняшний день холодные и тихие корпуса.

Для новых читателей эта статья охватывает всю нашу систему тестирования блоков питания в ее нынешнем виде. Вам не нужно возвращаться к статьям, описывающим более ранние версии… если вы этого не хотите.

Для справки, мы сначала начали тестирование источников питания, потому что они являются одним из основных источников шума в ПК, а другие — жесткими дисками и вентиляторами. Блок питания также является основным источником тепла; При преобразовании переменного напряжения от стены в постоянное для компонентов компьютера источник питания выделяет тепло как «ненужный» побочный продукт.В большинстве систем вентиляторы необходимы для отвода тепла, выделяемого различными частями компьютера, такими как блок питания. Чем сильнее тепло, тем быстрее должны вращаться вентиляторы, чтобы отводить тепло. Взаимосвязь между шумом вентилятора и его скоростью почти линейна. Наша процедура тестирования блока питания началась в первую очередь с изучения шума, но быстро расширилась, включив в него эффективность, мощность, регулировку напряжения, температуру и многие другие параметры, которые описывают электрические, тепловые и акустические характеристики блока питания.

На фотографии ниже показаны все компоненты нашей системы тестирования источников питания, за исключением бесшумного ПК, на котором запущено программное обеспечение аудио и осциллографа, микрофонного предусилителя и внешнего цифрового звукового блока. В отличие от коммерческих систем тестирования источников питания, которые часто можно полностью автоматизировать, наша индивидуальная система полностью ручная, с вентиляторами, которые можно полностью выключать / включать по желанию для удовлетворения наших конкретных потребностей, одна из которых — очень низкий уровень окружающего шума. Невозможно измерить тихий источник питания, если автоматический тестер источника питания жужжит, свистит и скулит с несколькими вентиляторами.Насколько нам известно, все автоматические тестеры блоков питания имеют встроенные вентиляторы, которые невозможно отключить. Это делает их бесполезными для нас.

Слева: дробовик Sennheiser ME 66, изготовленный на заказ деревянный блок теплового моделирования ПК с вентилятором Nexus 120 и внутренними нагрузочными резисторами 21 А для линии 12 В 2, цифровой термометр для контроля температуры на входе / выходе блок питания, тестовый блок питания в «горячем сиденье», цифровой мультиметр для контроля напряжения вентилятора блока питания, тестер нагрузки блока питания DBS-2100 , интегрированный с блоком теплового моделирования ПК, шумомер B&K 2203 спереди, 120/240 В переменного тока специализированные розетки, высокоточный цифровой мультиметр Extech 560 для измерения выходного напряжения и тока, анализатор / регистратор данных переменного тока Extech 380803, переменный ток 20 А 0 ~ 140 В переменного тока, цифровой осциллограф USB Instruments DS1M12 для измерения / отображения пульсаций переменного тока, ЖК-монитор для бесшумного звука при работе ПК и программное обеспечение осциллографа, а также программное обеспечение для работы с электронными таблицами для расчета настроек блока питания и табулирования результатов измерений.Более подробную информацию обо всем нашем тестовом оборудовании можно найти на страницах 5 и 6.

КОНЦЕПЦИЯ ТЕСТОВОЙ ПЛАТФОРМЫ БП

Мы исследуем источники питания разными способами, начиная с их электрических характеристик. Различные электрические испытания подробно описаны в следующем разделе.

Есть два аспекта нашей тестовой платформы, которые делают ее уникальной в мире тестирования блоков питания. В их числе:

Тщательное акустическое тестирование и анализ
Термореалистичные условия

Эти конкретные аспекты достаточно важны для того, чтобы мы могли сделать о них обзор.

1) Тщательное акустическое тестирование и анализ
Мы используем три метода оценки шума:

Чувствительный лабораторный шумомер (SLM) для регистрации уровня звукового давления (SPL) с расстояния одного метра в испытательной комнате с очень низким уровнем окружающего шума (<20 дБА окружающей среды) на многих уровнях мощности от 40 Вт до полной номинальной выход.
Аудиозаписи, сделанные с помощью чувствительного микрофона профессионального качества и цифровой звуковой системы профессионального уровня для улавливания шума, производимого источником питания в выбранных точках на расстоянии от 1 м до 30 см (1 фут).Эти записи конвертируются в высококачественные MP3-файлы, которые читатели могут загрузить для сравнения при прослушивании. Это лучшее, что вам нужно для того, чтобы самому послушать блоки питания в нашей лаборатории.
Внимательное прослушивание и подробное описание уровня и качества звука. Мы считаем это самой важной частью акустического анализа.
90% того, что мы знаем об акустике продукта, можно узнать, внимательно слушая в различных условиях. В сочетании с нашими измерениями, прослушивание помогает нам идентифицировать и подтверждать влияние измеряемых параметров на шум, а также любые другие эффекты, не задокументированные или не обнаруженные другими способами.К ним относятся случаи тонального шума, периодического или циклического шума,
( Примечание: При измерении или записи шума внутренние вентиляторы загрузчика блока питания и все другие источники шума выключаются. )

2) Температурно-реалистичные условия
Основной особенностью тестовой системы является смоделированный корпус средней башни с умеренным воздушным потоком. Тепло, выделяемое в тестере нагрузки выходом тестируемого блока питания, направляется непосредственно в смоделированный корпус средней башни.Чем выше выходная мощность, тем сильнее нагревается тестовый бокс. Он воспроизводит тепловые условия, с которыми сталкивается блок питания на реальном ПК: общая мощность, потребляемая компьютером в розетке переменного тока, в точности равна количеству тепла, которое он выделяет. Наш тестовый бокс представляет собой точную симуляцию реальных условий использования блока питания в типичном тихом корпусе Mid-Tower. Очень тихий 120-миллиметровый вентилятор выполняет ту же роль, что и выхлоп на задней панели в корпусе Mid-Tower. Этот вентилятор установлен в поролоне с развязкой для минимизации шума и ограничен по напряжению, чтобы обеспечить измеренный воздушный поток менее 20 кубических футов в минуту.Шум от блока питания измеряется на расстоянии метра в каждой точке тестовой нагрузки, от 40 Вт до максимальной номинальной мощности, при выключенных всех других источниках шума в комнате.

У этой установки есть несколько преимуществ:

Поскольку сегодня почти все вентиляторы блоков питания имеют терморегулятор, шум, производимый источником питания на нашем испытательном стенде, очень близок к шуму, который он будет производить при той же температуре окружающей среды и тех же нагрузках на реальном компьютере. Напротив, большинство других схем тестирования блоков питания, которые мы видели, измеряют шум только в режиме ожидания и при типичной комнатной температуре <25 ° C.Результат - нереально низкие показания шума. Другие используют SLM, которые не могут читать ниже 30 или 40 дБА, и поэтому в конечном итоге микрофон SLM помещается всего в нескольких дюймах от источника шума, что слишком близко для любых шансов на точность даже для сравнения. По правде говоря, немногие обзоры блоков питания действительно рассматривают шум каким-либо образом, кроме самого обычного.
Температура влияет на работу электроники. При высокой нагрузке высокая температура может ограничить максимальную мощность и / или снизить эффективность. Наши тесты показывают эффективность преобразования мощности и стабильность блока питания в термически реалистичных условиях (читай: горячих), а не при типичных нетребовательных статических 20 ~ 25 ° C, как в большинстве других тестовых установок.

На фото показан деревянный корпус, используемый для теплового моделирования тихого корпуса средней башни с низким расходом воздуха. Обратите внимание на развязку вытяжного вентилятора из пенопласта. На выходе из блока питания установлен термодатчик, а вывод вентилятора используется для контроля напряжения. Тестер нагрузки DBS-2100 PSU , прижатый к деревянной коробке, фактически передает внутреннее тепло в коробку через четыре медленных 80-миллиметровых вентилятора.

Четыре охлаждающих вентилятора тестера нагрузки DBS-2100 PSU отводят тепло, выделяемое нагрузочными резисторами, в корпус теплового моделирования. ПРИМЕЧАНИЕ: Деревянный ящик, как показано выше, был в более раннем воплощении.

Важно отметить, что в помещении, в котором тестируются блоки питания, почти всегда очень тихо, обычно <20 дБА, чаще <18 дБА. Если сегодня шумный день (из-за дождя, ветра или работы газонокосилок), мы ждем, пока не станет тише, чтобы вести какие-либо записи. тесты на прослушивание или измерения звука.

ИСПЫТАНИЯ: ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Эти тесты сосредоточены на тестере нагрузки DBS-2100.(См. Список эталонного оборудования, страницы 5 и 6.) Оборудование, необходимое для проведения тестов, включает тестер нагрузки DBS-2100 PSU , Extech 380803 Анализатор мощности / регистратор данных , Цифровой / Аналоговый термометры , USB Instruments D S1M12 цифровой осциллограф , Extech 560 Digital Multimeter , и Ling Bridge TDFC 2J-3 0 ~ 140VAC 90.

1. Выходная мощность
Мы проверяем способность блока питания обеспечивать мощность постоянного тока от 40 Вт до полной номинальной мощности. На каждом уровне мощности баланс нагрузок на каждой линии напряжения поддерживается пропорционально максимальным номинальным значениям каждой из линий при полной мощности. И напряжение, и ток в каждой линии измеряются вручную для обеспечения точности.
2. КПД
КПД преобразования переменного тока в постоянный — это отношение выходной мощности постоянного тока к входной мощности переменного тока, выраженное в процентах, при этом 100% является идеальным.Рассчитывается для каждой точки питания; обычно он самый низкий при очень низкой нагрузке, лучше всего около 50–80% от номинальной мощности и немного ниже при максимальной нагрузке. Если блоку питания требуется входная мощность 400 Вт при переменном токе для выдачи 300 Вт при напряжении постоянного тока, тогда он имеет КПД 75% в этот момент, а 25% мощности теряется в виде тепла в блоке питания.
3. Регулировка напряжения
Это способность источника питания поддерживать требуемое напряжение на каждой шине (или линии) напряжения 12 В, 5 В или 3,3 В в самых разных условиях.Стандартные требования составляют ± 5%, но многие качественные блоки питания работают намного лучше. VR проверяется при каждом тесте мощности, который мы проводим, от 40 Вт до полной мощности, во время тестов на перекрестную нагрузку и во время тестов с низким входным напряжением переменного тока.
4. Коэффициент мощности
Коэффициент мощности — это отношение активной мощности к полной мощности . Эту концепцию сложно обобщить, потому что коэффициент мощности затрагивает многие сложные концепции, такие как переменный ток, фаза, реактивные и резистивные нагрузки и т. Д.В сети есть много подробных объяснений PF, на некоторые из которых будут ссылки на справочных страницах этой статьи. PF не имеет ничего общего с выходом DC , а все связано с тем, как источник питания обрабатывает вход AC . Чем выше коэффициент мощности, тем «легче» коммунальному предприятию обеспечивать «реальную» мощность, необходимую для источника питания. Лучший PF — 1.0. Коэффициент мощности можно скорректировать пассивно, для типичных значений 0,7 ~ 0,8. Активная коррекция коэффициента мощности обычно приводит к почти идеальному коэффициенту мощности, обычно> 0.95. Более высокий коэффициент мощности означает меньшее потребление энергии с точки зрения коммунального предприятия, но не высокий КПД по переменному / постоянному току, что является совершенно другим вопросом. Мы измеряем коэффициент мощности на каждом уровне выходной мощности.
5. Низкая нагрузка
Проверяем энергопотребление блока питания в режиме ожидания (питание блока включено, подключено к сети переменного тока). Результаты представляют интерес для всех, кто заботится об энергоэффективности. Мы также проверяем энергопотребление при включенном устройстве без нагрузки — условие, которое может вызвать проблемы для некоторых высокоэффективных источников питания.
6. Пульсация (новинка для тестовой системы блока питания V4)
Это величина переменного тока, которая появляется в выходных линиях постоянного тока. Импульсный преобразователь, который используется во всех источниках питания ПК, имеет тенденцию генерировать значительную величину пульсаций напряжения. Многие спецификации блоков питания выражают пульсации в процентах; обычно это <1%. На линии 12 В это означает <120 мВ; на 5 В это означает <50 мВ. Очень низкая пульсация обычно указывает на более качественный источник питания.Пульсация, превышающая нормальную, может вызвать нестабильность некоторых компонентов. Пульсации измеряются и выражаются в мВ на всех линиях напряжения при каждой нагрузке. Также могут быть показаны снимки экрана с осциллограммой.
7. Низкое входное напряжение переменного тока (новое для тестовой системы блока питания V4)
Отключения питания могут быть относительно редкими в большинстве регионов развитого мира, но отключения встречаются гораздо чаще. Паузы — это периоды низкого напряжения в электрических сетях, которые могут привести к потускнению света и отказу оборудования.Также известна как провалы напряжения , это наиболее распространенная проблема с питанием переменного тока, на которую приходится до 87% всех сбоев питания. Степень, частота и продолжительность провалов напряжения различаются. Источники питания для ПК предназначены для продолжения работы с некоторыми отклонениями входного напряжения переменного тока, но насколько хорошо они работают в условиях низкого напряжения переменного тока, неизвестно. Конечно, периодические, частые провалы напряжения могут повлиять на стабильность работы ПК; Блок питания, который плохо справляется с низким VAC, может быть источником загадочной компьютерной нестабильности, с которой сталкиваются некоторые пользователи.
Теперь мы тестируем блоки питания с входным напряжением 110, 100 и 90 В переменного тока при 75% номинальной мощности. Нагрузка 75% — это максимальная нагрузка, которую, вероятно, может увидеть блок питания, поскольку большинство производителей учитывают некоторый запас по перегрузке. Это тяжелое испытание, особенно при входном напряжении <100 В переменного тока, когда переменный ток будет увеличиваться пропорционально для поддержания той же выходной мощности постоянного тока. Блок питания, который может хорошо справляться с нагрузкой 75% при низком напряжении переменного тока, безусловно, отлично справится с более низкими нагрузками. Мы отслеживаем все параметры переменного и постоянного тока при понижении напряжения переменного тока.В этих тестах для управления входным напряжением переменного тока для блока питания используется переменный ток 0 ~ 140 В переменного тока, рассчитанный на 20 А.
8. Перекрестная загрузка (новинка для тестовой системы блока питания V4)
Наши силовые нагрузки тестируются в соответствии со стандартным отраслевым протоколом, используемым большинством организаций, таких как Intel , программой 80 Plus и самими производителями блоков питания. Это пропорциональное испытание нагрузки . Другими словами, нагрузка на различные линии напряжения при общей выходной мощности постоянного тока 90 Вт или 200 Вт пропорциональна максимальным номинальным значениям каждой из линий при полной мощности. Перекрестная загрузка описывает состояние, когда нагрузка не пропорциональна. Наиболее частое явление перекрестной загрузки сегодня происходит в мощной игровой установке, где линии 5 В и 3,3 В минимальны (обычно менее 3 А каждая или 15 Вт и 10 Вт), но двойные видеокарты и энергоемкий ЦП потребляют большое количество энергии. по линии 12 В. Нагрузка 12 В в экстремальной игровой системе может достигать 350 ~ 400 Вт на пиках или 30 ~ 33 А, в то время как потребляемая мощность на линиях 5 В и 3,3 В составляет менее 30 Вт, менее 10% от общей выходной мощности постоянного тока. .Мы рассмотрим регулирование (стабильность) напряжения и пульсации переменного тока в условиях перекрестной нагрузки.

ИСПЫТАНИЯ: АКУСТИЧЕСКИЕ И ТЕПЛОВЫЕ ХАРАКТЕРИСТИКИ

Акустика не может быть отделена от электрических или тепловых характеристик, потому что такие факторы, как эффективность и эффективность охлаждения, напрямую влияют на скорость вращения вентилятора, которая является основной причиной шума. Однако искусственное разделение помогает нам организовывать сами тесты. Мы используем термометров , мультиметров , Bruel & Kjaer (B&K) модель 2203 измеритель уровня звука (SLM) , нашу цифровую аудиозаписывающую систему (см. Список испытательного оборудования, стр. 5-6) и очень внимательное прослушивание для проведения следующих тестов.

9. Уровень звукового давления вентилятора и контроллер вентилятора
Вентилятор и цепь контроллера вентилятора, возможно, являются наиболее критическими факторами шума источника питания. (За исключением, конечно, безвентиляторных блоков питания.) В то время как качество и скорость вентилятора устанавливают максимальные и минимальные пределы шума, тепловой контроллер скорости вентилятора определяет, насколько быстро или медленно вентиляторы работают при различных нагрузках и температурах. На каждом уровне мощности мы отслеживаем напряжение, подаваемое на вентилятор контроллером вентилятора l, измеряем уровень звукового давления (SPL) вентилятора с помощью нашего SLM, а также температуру входа / выхода воздуха, проходящего через блок питания.Поскольку вентилятор является основным источником шума в блоке питания, он, естественно, подвергается тщательной проверке. Мы отслеживаем его происхождение, когда это возможно, и сообщаем о технических характеристиках производителя (в лучшую или худшую сторону), а также о любом предыдущем опыте или информации, которую мы можем иметь о вентиляторе.
10. Температура
Об этом упоминалось в пункте 9, поскольку внутренняя температура источника питания является ключевым фактором при определении выходного напряжения схемы управления вентилятором. Следим за температурой воздуха, поступающего в БП и выходящего из него.Повышение температуры говорит нам кое-что об эффективности охлаждения блока питания, на которую влияют эффективность преобразования переменного / постоянного тока, конструкция ребер охлаждения и скорость вращения вентилятора. Мы отслеживаем температуру воздуха в непосредственной близости от испытательного стенда БП и следим за тем, чтобы она находилась в пределах 21 ~ 23 ° C. Отныне испытания БП за пределами этого температурного диапазона проводиться не будут; на кривые вентилятора могут повлиять более высокие или более низкие температуры.
11. Жужжание электронных компонентов
Большинство людей знают, что мы имеем в виду, и, что удивительно для некоторых, наиболее эффективный способ обнаружения такого шума — это слушать.Часто это невозможно измерить с помощью SLM. Такой шум чаще всего исходит от конденсаторов или катушек индуктивности и может варьироваться от простого жужжания до сложного сочетания жужжания, нытья, визга и гудения нескольких компонентов. Как только мы узнаем, что мы слушаем, мы можем изолировать это, чтобы его можно было записать, и форму сигнала, отображаемую на 3D-дисплее БПФ. В большинстве случаев в этом нет необходимости. Мы сообщаем о любом прямом шуме электронных компонентов и условиях, в которых этот звук является очевидным. Часто это проявляется только при определенных нагрузках.

FAQ ОБ ИЗМЕНЕНИЯХ И НОВЫХ ИСПЫТАНИЯХ

Некоторые вопросы наверняка задумаются читателями:

Как будет использоваться новый вытяжной вентилятор 120 мм?
При выходной нагрузке до 400 Вт вентилятор настроен на 7 В, что дает нам около 20 кубических футов в минуту на открытом воздухе и 17 дБА на расстоянии 1 м. Он запускается медленно, чтобы лучше всего имитировать тихий ПК. Его шум не имеет значения, так как вентилятор выключается во время записи или измерения SPL. При нагрузке 400 Вт напряжение вентилятора будет увеличено до 9 В, где мы получим около 28 кубических футов в минуту.Этот переход совершенно законен и актуален. Любой, у кого есть реальная система, потребляющая 400 Вт или больше, захочет включить вытяжной вентилятор хотя бы на эту скорость. Шум от вентилятора по-прежнему составляет всего 20 дБА на расстоянии 1 м. Когда мы достигаем нагрузки 600 Вт, вентилятор включается на полную скорость, что обеспечивает около 40 кубических футов в минуту свободного воздуха. Измеренный уровень звукового давления составляет около 22 дБА на расстоянии 1 м. Опять же, это повторение наиболее реалистичного сценария реального использования; ни у кого не будет системы, потребляющей постоянный ток мощностью> 600 Вт, с одним медленным 120-миллиметровым вентилятором, работающим на 9 В.Любой блок питания с вентиляторным охлаждением полностью замаскирует незначительный вклад вентилятора Nexus 120 в шум даже при напряжении 12 В. (Чаще всего в такой мощной установке будет гораздо больше вентиляторов, включая высокоскоростные вентиляторы охлаждения видеокарты, с общим номинальным потоком воздуха более 100 кубических футов в минуту.)
Каким будет эффект от замены вытяжного вентилятора 8 ~ 10 куб. Фут / мин 80 мм на вентилятор 120 мм с удвоенным потоком воздуха?
Наиболее вероятный эффект заключается в том, что некоторые блоки питания могут немного лучше справляться с шумом в новой настройке по сравнению со старой.Источники питания с вентиляторным охлаждением и хорошими контроллерами вентиляторов обычно имеют тенденцию увеличивать скорость вращения вентилятора выше ~ 150 Вт выходной нагрузки. С теми же источниками питания возможно, что скорость нарастания вентилятора немного увеличится, возможно, до 200 Вт. Общая кривая увеличения скорости вентилятора может быть менее крутой, чем при предыдущей настройке вентилятора. Мы вернемся и проверим несколько наших самых популярных моделей, чтобы увидеть, есть ли какие-либо существенные изменения. В целом, однако, мы не думаем, что какие-либо изменения будут кардинальными и не повлияют на текущие «рейтинги» в таблицах рекомендованных тихих блоков питания.
Каковы потенциальные последствия перебоев или провалов напряжения?
Вот наихудший сценарий: блоки питания в некотором электронном оборудовании выйдут из строя. Ошибки из-за нестабильной работы блока питания могут закрасться в работу компьютера. Незначительно работающие электронные или электрические устройства перестанут работать. Электрические помехи возрастают и могут повлиять на работу компьютера и связи. Также значительно увеличиваются шипы, генерируемые электрическими механизмами.Кондиционеры, холодильники и другие моторизованные устройства будут вызывать локальные выбросы. Промышленное оборудование (часто находящееся за много миль) может создавать дополнительные всплески, которые могут попасть в электрическую распределительную сеть и в ваше оборудование.
Подавляющее большинство недорогих ИБП будут непрерывно переключаться между питанием от сети и внутренней батареей. Аккумуляторы ИБП вскоре разряжаются, и они не могут генерировать дополнительную резервную мощность. Если система не была выключена, ИБП и компьютер могут снова включиться при небольшом повышении мощности, только для того, чтобы снова выключиться, когда напряжение в линии питания снова упадет до зоны пониженного напряжения.Такой рабочий цикл «ВКЛ-ВЫКЛ» вреден для ИБП, аккумуляторов и подключенной электроники.
Чаще более легкие случаи пропадания напряжения или провалов напряжения часто являются причиной необъяснимой компьютерной нестабильности и преждевременного выхода из строя компонентов.

Для тех, кто интересуется деталями нашего тестового оборудования, пожалуйста, проверьте оставшиеся две страницы.

* * *

Обсудите эту статью на нашем форуме.

ПОЛНЫЙ ПЕРЕЧЕНЬ ИСПЫТАТЕЛЬНОГО ОБОРУДОВАНИЯ, ЧАСТЬ 1

Вот список всего оборудования, которое мы используем в настоящее время для тестирования блоков питания:

Термометры. В лаборатории есть несколько обычных ртутных термометров, а также несколько цифровых. (Как и DigiDoc.) Они измеряют в пределах ~ 1 ° C друг от друга, что достаточно для наших целей. Цифровые измерители обычно получают питание от тестируемого блока питания. (Потребляемая мощность <0,5 Вт.)

Мультиметр Extech MultiMaster 560 True RMS , высокоточный мультиметр, используется, в частности, для двойной проверки показаний низкого напряжения на токовых шунтирующих резисторах. Это отличный справочный инструмент.Пара обычных цифровых мультиметров также используется для измерения постоянного напряжения.

USB Instruments Цифровой осциллограф DS1M12 и цифровой мультиметр высокого разрешения Extech 560.

Экран осциллографа.

Тестер нагрузки БП DBS-2100. Сделанный специально для тестирования компьютерных источников питания под нагрузкой, он состоит из большого набора высокопроизводительных прецизионных резисторов и большого количества переключателей на передней панели, откалиброванных в амперах (токе) и сгруппированных в 6 линий напряжения: + 5В, + 12, -12В, +3.3В, -5В, + 5СБВ. Выводы от штекера БП к передней панели.
Мы также повысили его точность, установив шунтирующих резисторов 0,01 Ом на трех основных напряжениях для точного контроля тока . Это подробно обсуждается на странице 4 SPCR’s PSU Test Platform V.3.

Передняя панель тестера нагрузки DBS-2100
PSU , вложенного в термоблок.
Обратите внимание на цифровые дисплеи на обоих; они показывают ток в различных линиях напряжения.
Поворотный переключатель выбирает отображение тока между линиями 12 В, 5 В и 3,3 В на DBS-2100.

Дополнительная нагрузка 12 В для тестирования высокой мощности
(до 864 Вт только на 12 В). DBS-2100 может обеспечить нагрузку до ~ 23 А по линии 12 В, что составляет 276 Вт. Этого не достаточно для блоков питания мощностью> 400 Вт, которые обеспечивают большую часть своей мощности по линиям 12 В. Чтобы увеличить нагрузку 12 В, блоки резисторов были объединены в последовательную / параллельную сеть, чтобы обеспечить пять индивидуально переключаемых нагрузок по 1.7А, 1,7А. 3.2A. 6,4 А и 6,4 А при 12 В и любая их комбинация до 19,4 А. Сеть была подключена к 4-контактному разъему 2x12V (AUX12V).
Поскольку резисторы должны были рассеивать до 230 Вт, сеть была разделена на два блока. Шесть резисторов зажаты между парой тяжелых алюминиевых пластин, которые служат радиаторами. Между резисторами достаточно места, чтобы между ними мог циркулировать воздух.
Для версии 4 испытательного стенда блока питания мы добавляем еще 8 резисторов мощности
4,7 Ом, 50 Вт, чтобы получить дополнительные 348 Вт с четырьмя приращениями по 82 Вт.Это сделано для того, чтобы обеспечить максимальную нагрузку для источников питания с наивысшими номиналами (более 1000 Вт в сумме). Фотографии и подписи ниже объясняют лучше, чем одни слова.

Слева: одна из групп резисторов, размещенная на нижней алюминиевой пластине. Проводка была переработана из старых, дохлых БП.
Справа: три из четырех резисторов 50 Вт 3,3 Ом подготавливаются таким же образом.

Резисторы зажаты между алюминиевыми пластинами, при этом винты поднимают конструкцию для прохождения воздушного потока ниже.Для обеспечения хорошей теплопроводности между резисторами и пластинами была помещена небольшая термоинтерфейсная прокладка. Этот материал действует так же, как TIM goop для процессоров и радиаторов, заполняя зазоры и выравнивая контакт.

Готовые блоки резисторов находятся в нижней части блока моделирования блока питания, в потоке воздуха от вентиляторов в тестере нагрузки DBS-2100. За каждым блоком есть пространство на дюйм, чтобы воздушный поток мог проходить между резисторами.Все соединения проводки припаяны.
(ПРИМЕЧАНИЕ: новые блоки резисторов мощностью 50 Вт еще не установлены; это будет сделано на следующей неделе, когда появятся детали резисторов.)

Note 5-переключающая «передняя панель» с разъемами 2x12V и 4x12V. К сожалению, с последним произошла ошибка — это «штыревой» штекер 4 x 12 В, который был с трудом припаян на место, но требуется «гнездовой», который я не смог найти с тех пор, как обнаружил эту ошибку. Ну что ж … по крайней мере, это не вредит.

Совместимость DBS-2100 и блока теплового моделирования блока питания.
Конечным результатом является то, что теперь блок питания может быть нагружен до ~ 23 А на +12 В1 с помощью DBS-2100 (с основным кабелем ATX и 4-контактными разъемами Molex), ~ 19 А на + 12В2 с использованием этого одного из дополнительных резисторов. банков (через разъем AUX 2 x 12 В) и ~ 30 А на резисторах мощностью 50 Вт (через 6-контактные разъемы питания EPS12V и PCIe x16), всего около 72 А или 864 Вт на линиях 12 В. Три группы резистивных нагрузок полностью независимы, поэтому ток и мощность для каждой можно сообщать отдельно.

ПОЛНЫЙ ПЕРЕЧЕНЬ ИСПЫТАТЕЛЬНОГО ОБОРУДОВАНИЯ, ЧАСТЬ 2

Анализатор мощности переменного тока Extech, блок питания ATX и переменный ток 0 ~ 140 В, 3 кВА, переменный ток.
Последний, кстати, весит 16 кг.

Ling Bridge TDFC 2J-3 Variac рассчитан на входное напряжение 120 В переменного тока / 20 А и выходное напряжение 0 ~ 140 В. Внутренний рейтинг — 3 кВА. (См. Устройство оранжевого цвета выше.) (новый для тестовой системы блока питания V4)

Измеритель уровня звука модели 2203 Bruel & Kjaer (B&K). Этому профессиональному калибру SLM более 20 лет, он весит более 10 фунтов и полностью аналогичен по конструкции. Его динамический диапазон составляет 140 дБ. Устройство может измерять с точностью до 16 дБА. Тихая среда является предпосылкой для проведения испытаний с низким уровнем шума; в лаборатории ночью было измерено до ~ 17 дБА, и для более тихих БП также доступна смежная комната <16 дБА.

Измеритель уровня звука модели 2203 B&K
измеряет до ~ 16 дБА.

Система аудиозаписи высокого разрешения , состоящая из модифицированного бесшумного Shuttle Zen PC , M-Audio Tampa цифрового микрофонного предусилителя, M-Audio FireWire 410 внешнего цифрового звукового интерфейса и Sennheiser
ME 66 микрофон-дробовик . Звук блока питания записывается на выбранных уровнях мощности от 1 м до 30 см при 24 бит / 88 кГц, а затем конвертируется в высококачественный MP3, чтобы читатели могли послушать и сравнить.Все звуковые файлы в формате MP3, размещенные на SPCR с начала июля 2006 года, были записаны одинаковым образом на одном и том же оборудовании для соответствующих сравнений прослушивания.

Система аудиозаписи: Модифицированный Shuttle Zen PC с P4-2.53 и подвесным жестким диском для ноутбука Samsung 40G 2.5 ″. Этот компьютер практически не слышит, его уровень звукового давления менее 17 дБА на расстоянии 1 м. Одноканальный микрофонный предусилитель M-Audio Tampa с 96-кГц / 24-битным аналого-цифровым преобразователем и внешний цифровой звуковой интерфейс M-Audio Firewire 410 подают сигнал с микрофона.

Sennheiser
Микрофон-ружье ME 66 имеет чрезвычайно низкий внутренний шум, что позволяет вести запись даже при очень тихих звуках с расстояния в один метр. Записи длиной 1 метр захватывают «номинальную» громкость, слышимость и характер звука; 30-сантиметровые записи позволяют уловить всех деталей даже от самых тихих источников шума.

Выделенный источник питания 120/240 В переменного тока (новый для испытательной системы блока питания V4)
Испытательный стенд блока питания находится в комнате, которая раньше была кухней.На самом деле, прямо за шкафом, на котором стоит тестовый загрузчик БП, находится сильноточная розетка переменного тока 120/240 В для электрической плиты / духовки. Эта выделенная розетка работает непосредственно от двух автоматических выключателей 15A / 120V в главной электрической панели. Эта функция делает его идеальным для использования в качестве выделенной линии переменного тока для тестирования блоков питания большой мощности. Мы получили шнур питания 240 В / 15 А для использования с этой розеткой, затем подключили провода к двум парным розеткам переменного тока, одна пара для 240 В переменного тока, а другая пара для 120 В переменного тока.

Специальная розетка и вилка для сверхмощного прибора 240 В переменного тока
. Стандартная вилка на 120 В переменного тока для Канады и США выглядит карликом по сравнению с этим.

Выделенные розетки 240 В и 120 В переменного тока предназначены только для тестирования блоков питания; эта цепь не питает никакие другие электрические устройства. Анализатор мощности / регистратор данных Extech 380803 в фоновом режиме не имеет проблем с напряжением 240 В переменного тока, которое проходит через устройство.Светодиодный дисплей показывает, что на входе 244 В переменного тока. Мультиметр Extech MultiMaster 560 True RMS и DBS-2100
Тестер нагрузки блока питания можно увидеть на переднем плане.

* * *

Статьи связанных интересов SPCR

Платформа тестирования блоков питания SPCR, версия 3 (сентябрь 2005 г.)
Скорректированные результаты эффективности для рекомендованных блоков питания (октябрь 2005 г.)
Методы записи звука, пересмотренные (июль 2006 г.)
Обновленная система тестирования блоков питания SPCR (март 2004 г.)
Основные положения и рекомендации по источникам питания

* * *

Обсудите
эту статью на нашем форуме.

* * *

ПОСТКУПИТЬ ,
22 декабря 2006 г. : Bonefish — Версия 4.1?

Версия 4.1: BONEFISH EDITION

22 декабря 2006 г. пользователем Майк Чин

Прошло менее трех месяцев с момента нашего последнего обновления испытательной установки блока питания
; что потребует еще одной доработки? О, ничего серьезного. Просто
необходимость увеличения мощности нагрузочного теста до 1000 Вт при подготовке
для монструозного блока питания от Enermax, который ждал нашего внимания.

Ранее упоминалось, что резисторы на 50 Вт не поступили, и, таким образом,
наша установка все еще не была способна достичь намного большей мощности, чем примерно 650 Вт. Как только резисторы
попали сюда, оказалось, что добавление еще одной нагрузки
мощностью> 350 Вт потребовало еще нескольких изменений.

Кабели и разъемы на испытательном стенде уже сильно нагреваются при высоких нагрузках.
Не рекомендуется подавать больше питания через существующие разъемы. Разъем 2x12V
имеет признаки теплового повреждения, а DBS 2100 далек от того, чтобы взломать
.Естественным шагом стало добавление 6-контактных разъемов питания PCIe к тестеру нагрузки
; это поможет распределить нагрузку по большему количеству проводов и разъемов.

Большой проблемой было найти 6-контактные разъемы питания PCIe. В Ванкувере ни в одном из обычных магазинов электронных товаров
, которые я часто посещаю, нельзя было найти ни женскую, ни мужскую версии
. В конце концов, хак / мод DIY был ответом, как это часто бывает в лаборатории SPCR.

Блок питания Antec NeoHE использует набор 6-контактных разъемов питания
в качестве выходных разъемов для своей модульной кабельной системы.У нас был
NeoHE, который Девон случайно убил некоторое время назад. Его каркас был разобран, извлечен
и печатная плата с 6-контактными разъемами. Подключение этой печатной платы и узла разъема
к простому двухпроводному каналу оказалось настоящей головной болью, потому что изначально это была 4-проводная схема
, обрабатывающая выходы 12 В, 5 В и 3,3 В.

После этого блоки резисторов были подключены к 6-контактным разъемам и
установлен в испытательном боксе блока питания. Узел разъемов / печатной платы был установлен
на стороне коробки.

Первоначально проводка и разрывы на задней стороне оставались открытыми, но Девон
выразил некоторую озабоченность по поводу возможного повреждения из-за короткого замыкания или возможности
того, что тестеры могут обжечься или порезаться электрическим током, случайно коснувшись предметов.
Изоляционная крышка была изобретена путем складывания рекламной пластиковой карточки из
ресторана и нанесения небольшого количества клея из пистолета для горячего клея. Так версия тестера блока питания
стала версией Bonefish.

Узнаете испытательный стенд БП?

Слоган на карточке гласит: «Мы получаем рыбу, а вы — свежую».

Вот увеличенное изображение 6-контактных разъемов.

Возвращаясь к некоторому подобию бизнеса, этот маленький переключатель
сбоку выбирает между одним блоком из трех резисторов 3,3 Ом 50 Вт и двумя банками
. Первоначально я начал с четырех резисторов в алюминиевых пластинах
, соединенных между собой, но после быстрого пробного запуска я почувствовал, насколько горячими стали эти штуки
, и решил, что разумнее всего использовать три резистора на бутерброд. При входе 12 В,
три резистора представляют нагрузку 131 Вт; 262Вт с обоих берегов.После того, как
подумал о том, как интегрировать это в блок блока питания, я решил повесить
два блока резисторов с радиатором прямо за 120-мм вытяжным вентилятором. Этот
обеспечит приличное охлаждение.

Подвесные блоки резисторов.

Общая грузоподъемность теперь превышает 900 Вт. Однако этого
все равно мало. Нам нужен киловатт. Поскольку тестирование на такой высокой мощности
будет редкостью, я решил больше не загружать тестовый блок блока питания, а вместо этого сделал съемный блок нагрузки
.У этого есть четыре резистора
3,3 Ом 50 Вт и нагрузка 175 Вт при входном напряжении 12 В. Он будет зажат между двумя алюминиевыми пластинами
и многогранным радиатором . Он будет располагаться на корпусе блока питания
и во время использования подключается параллельно к подвесным блокам резисторов через один из 6-контактных разъемов
. Девон и остальные сотрудники лаборатории SPCR получили предупреждение
, чтобы они не трогали.

Самодельный Блок нагрузок для проверки БП компьютера

Электрическая схема Блока нагрузок

Конструкция Блока нагрузок и индикации напряжений

Проверка БП компьютера

Как нагрузить блок питания компьютера для проверки.

Проверка напряжения на входе

Проверка напряжения на выходе

Проверка компонентов БП

Программная проверка

Рекомендации по выбору блоков питания для ПК

Самые частые неисправности

Как проверить блок питания с помощью мультиметра?

Мощность блока питания

Производитель блока питания

Качество блока питания

Система охлаждения блоков питания

Наличие необходимых коннекторов

Тип блока питания

Конструктивные особенности блоков питания

Проверка блока питания с помощью мультиметра

Симптомы неисправности

Осмотр блока

Проверка питания

Проверка с помощью мультиметра

Как проверить состояние блока питания компьютера

Важное замечание

Важное замечание

Что питает блок и какие у него есть выходы

Проверка подручными средствами

Проверка мультиметром

Видео — Проверка работоспособности блока питания

Проверка с помощь специальных программ

Ремонт блока питания

Советы по выбору блока питания

Видео — Как делать диагностику блока питания ПК своими руками

Самодельные блоки нагрузки для проверки бп компьютера. Как быстро проверить компьютерный блок питания

Электрическая схема Блока нагрузок

Конструкция Блока нагрузок и индикации напряжений

Проверка БП компьютера

Допустимая мощность нагрузки

Допустимый уровень отклонения напряжений

Уровень пульсаций

Входное напряжение, эффективность и PFC

Сигнальные линии PSON и PWOK

Немного о разделении +12В канала на несколько «виртуальных»

Кабельное оснащение блока

Шумность системы охлаждения

Как проверить блок питания с помощью мультиметра?

Методика тестирования блоков питания

Узлы защиты от повреждений

Как проверить бп ноутбука под нагрузкой. Как проверить, работает ли зарядное устройство для ноутбука

Основные симптомы плохого функционирования БП

Проверка работоспособности БП

Проверка с помощью мультиметра

Альтернативные способы проверки БП

Как проверить зарядку ноутбука hp?

Проверка адаптера ноутбука

Блок питания для ноутбука: как проверить?

Тестер быстрого приготовления для проверки компьютерных БП

Камрад, рассмотри датагорские рекомендации

🌻 Купон до 1000₽ для новичка на Aliexpress

🌼 Полезные и проверенные железяки, можно брать

Добро пожаловать в ITECH

Источники питания для тестирования | Spectrum

Базовые тесты

Правила нагрузки и линии

Периодическое и случайное отклонение

Управление шиной питания

Модульные конфигурации прибора.

Выводы

Загрузки

PC AT PS / 2 Тестер нагрузки источника питания

Описание

Эквивалент нагрузки источника питания — Hackster.io

Введение

Технические характеристики

Схема

Принцип работы

Редактирование вольтметра
