Каждой материнской плате присвоен определенный тип главного разъема питания. Разъем питания необходим для подключения блока питания к «материнке». Для того, чтобы верно подобрать требуемый именно для вашей материнской платы блок питания, необходимо учитывать тип установленного разъема.

Возможные значения: 20-pin, 24-pin, 18-pin.

Современные платы, как правило, оснащены разъемом «24-pin». Более старые модели зачастую имеют разъем «20-pin».  Большинство блоков питания, обладающих разъемом «24-pin», имеют дополнительные четыре штырька, отсоединяющихся от основной площадки. Эта опция дает возможность подключать  такие блоки к материнским платам, оснащенным 20-pin разъемом.

Материнские платы, оснащеные разъемом 18-pin, встречаются довольно редко. Как правило, они предназначены для работы в серверах.

Каждая современная материнская плата оснащена определенным количеством разъемов интерфейса USB. Чем больше разъемов на ней установлено, тем большее количество различных USB-устройств можно к ней подключить. При подключении, эти устройства смогут работать одновременно.

В настоящее время, USB-интерфейс — самый популярный из всех интерфейсов для подключения. Он предназначен для подключения периферийных устройств. Посредством него можно подключать все: от принтеров до внешних накопителей данных. Так, чем больше на материнской плате установлено USB-разъемов, тем шире у этой платы возможностей.

Почти все модели материнских плат обладают внутренними USB-интерфейсами, однако в части «материнок», эти разъемы выведены на заднюю панель. Какие-то устройства подключаются посредством внутренних разъемов, другие — выводятся наружу, либо подключаются посредством разъемов, расположенных на фронтальной стороне корпуса, либо же третий вариант — посредством дополнительных планок, установленных на задней стороне корпуса.

Диапазон общего количества интерфейсов USB, подключаемых к материнской плате: от 2 до 22.

Каждая материнская плата оснащена определенным числом разъемов FireWire (IEEE1394b).

Интерфейс FireWire в новой спецификации IEEE1394b обладает скоростью передачи данных, равной 800 Мбит/с. Протокол IEEE1394b имеет обратную совместимость со стандартом IEEE1394a. Так, устройства, работающие на стандарте FireWire (IEEE1394a), могут быть подключены к разъему (IEEE1394b), но не обратно.

Диапазон общего количества интерфейсов FireWire (IEEE1394b), подключаемых к материнской плате: от 0 до 3.

Каждая материнская плата имеет определенное число интерфейсов FireWire (IEEE1394a), которое к ней возможно подключить.

Все выпускаемые в настоящее время материнские платы оснащены настолько большим количеством интерфейсов, что задняя панель платы буквально «напичкана» всевозможным разъемами. Часть интерфейсов переведена во внутренние разъемы. При необходимости, в целях расширения функциональных возможностей платы, можно задействовать ее внутренние интерфейсы. Чтобы подключиться к ним, применяются дополнительные планки с разъемами. Они устанавливаются на задней панели самого корпуса ПК. Оснащенные отдельными разъемами, планки подключаются к внутренним интерфейсам.

Интерфейс FireWire — последовательный. Благодаря ему, к компьютеру можно подключить такие устройства, как:

• Видеокамеры;
• CD-, DVD-приводы;
• Жесткие диски;
• Звуковые карты.

Интерфейс FireWire позволяет производить «горячее» подключение внешних устройств. Версия FireWire IEEE1394a демонстрирует пропускную способность в 400 Мбит/с.

Диапазон общего количества интерфейсов FireWire (IEEE1394a) на материнской плате: от 0 до 3.

Каждая материнская плата имеет определенное число COM-портов, которое к ней можно подключить.

Все выпускаемые в настоящее время материнские платы оснащены настолько большим количеством интерфейсов, что задняя панель платы буквально «напичкана» всевозможным разъемами. Часть интерфейсов переведена во внутренние разъемы. При необходимости, в целях расширения функциональных возможностей платы, можно задействовать ее внутренние интерфейсы. Чтобы подключиться к ним, применяются дополнительные планки с разъемами. Они устанавливаются на задней панели самого корпуса ПК. Оснащенные отдельными разъемами, планки подключаются к внутренним интерфейсам.

COM-порт или Serial-port (или, как его еще называют, последовательный порт) применяется в целях подключения к компьютеру различной периферии (сотовых телефонов, смартфонов, КПК и прочего). Однако, ввиду сравнительно низкой скорости передачи данных, данный интерфейс в наши дни практически не используется.

Как правило, COM-порт имеет разъем D-Sub 9-pin.

Диапазон общего количества COM-портов в материнских платах: от 0 до 10.

На каждой материнской плате установлены чипсеты. Это определенная группа микросхем, обеспечивающая взаимодействие различных элементов компьютера. Как правило, в чипсете заложены контроллеры, необходимые для корректного функционирования материнской платы. Чипсетом определяются все ее ключевые параметры (от списка совместимых процессоров до количества USB-интерфейсов).

Рассмотрим подробнее современные чипсеты для настольных ПК.

Минимальная частота оперативной памяти, которая поддерживается материнской платой.

Диапазон минимальной частоты: от 24 до 1600 МГц.

Максимальный объем памяти, который поддерживает материнская плата.

В простых ПК обычно не устанавливается оперативная память, превышающая 4-8 Гб. Однако, это далеко не предел. Необходимость использования большого объема памяти важна для серверов и рабочих станций. Там требования к объему памяти совершенно другие.

Диапазон максимального объема памяти: от 0 до 768 Гб.

Максимальный объем ECC памяти, который поддерживает материнская плата.

Следует отметить, что данный параметр для материнской платы обычного персонального компьютера не столь значителен. ECC в основном применяется в серверах и рабочих станциях. Именно там для работы зачастую требуется серьезный объем оперативной памяти. Вот почему в случае с серверами и рабочими станциями этот показатель крайне важен, когда речь заходит о выборе материнской платы.

Диапазон максимального объема ECC-памяти: от 2 до 512 Гб.

Максимальная частота шины, которая поддерживается материнской платой. Чем выше эта частота, тем выше пропускная способность шины, и, соответственно, лучше производительность всей системы.

Материнские платы, оснащенные поддержкой HyperTransport, не обозначают частоту шины. HyperTransport — специальная последовательная шина, обладающая низкой латентностью. Технологию HyperTransport поддерживают процессоры линейки AMD Athlon 64 и Opteron.

Аналогом HyperTransport от компании Intel является технология QuickPath Interconnect. Являясь новой шиной, предназначенной для связи процессоров, QuickРath включает в себя интегрированную технологию работы контроллера устройств памяти, а также улучшенную связь между ее компонентами. Производительность технологии — от 4.8 до 6.4 млрд. трансферов в секунду.

Материнская плата имеет поддержку оперативной памяти только с определенной частотой, которая указывается как максимальная. Чем выше эта частота, тем выше пропускная способность оперативной памяти и, соответственно, производительность всей системы.

Диапазон максимальной частоты памяти: от 133 до 3000 МГц.

Материнская плата может иметь поддержку контроллера SCSI.

SCSI (Small Computer System Interface) — интерфейс передачи данных, применяемый, как правило, для подключения высокоскоростных устройств (в частности, жестких дисков). Зачастую, контроллер SCSI применяется в серверах и рабочих станциях.

Существует несколько разновидностей SCSI. Ключевыми выступают: Ultra 160 и Ultra 320.

• SCSI Ultra 160 — скорость передачи данных до 160 Мб/с;
• SCSI Ultra 320 — скорость передачи данных до 320 Мб/с.

На материнской плате может быть установлен контроллер SATA, предназначенный для подключения жестких дисков. Интерфейс SATA обладает скоростью передачи данных в 150 Мб/с (SATA 1.5 Gb/s), 300 Мб/с (SATA 3Gb/s), и 600 Мб/с (SATA 6Gb/s).

Материнские платы могут оснащаться контроллером SAS.

SAS (Serial Attached SCSI) — это последовательный интерфейс для передачи данных. Построен на базе протокола SCSI, является его эволюционным продолжением. Контроллеры SAS применяются в высокопроизводительных системах хранения данных.

IDE (Integrated Drive Electronics) — параллельный интерфейс, применяющийся для передачи данных. До некоторых пор, являлся стандартным интерфейсом подключения жестких дисков к ПК. На сегодняшний день, для подключения жестких дисков, взамен IDE, больше используется S-ATA. Однако, IDE еще вполне активно используется для подключения (CD/DVD).

Cуществует несколько разновидностей интерфейса IDE. Основные его типы: UltraDMA 66, UltraDMA 100, UltraDMA 133.

• UltraDMA 66 — обеспечивает передачу данных до 66 Мб/с;
• UltraDMA 100 — обеспечивает передачу данных до 100 Мб/с;
• UltraDMA 133 — обеспечивает передачу данных до 133 Мб/с.

На материнской плате устанавливается определенный тип сетевого адаптера Ethernet. Современные платы оснащены контроллерами, обладающими максимальной скоростью в 100 Мбит/c и 1000 Мбит/c, однако для реализации максимальной скорости работы требуется, чтобы вся сеть поддерживала определенную стабильную скорость. Иногда производители устанавливают сразу два контроллера Ethernet, а к ним, соответственно, и два сетевых разъема RJ-45.

Материнские платы могут оснащаться специальным контроллером Bluetooth, осуществляющим беспроводную передачу данных. Контроллер Bluetooth позволяет подключать к ПК беспроводную мышь или клавиатуру, а также осуществлять обмен данными между компьютером и мобильным телефоном/КПК.

Максимальная скорость передачи данных составляет 720 Кб/c, максимальная дальность покрытия — 10 метров.

На задней панели материнской платы может располагаться компонентный видеовыход. Этот интерфейс применяется в целях передачи аналогового видеосигнала.

Почему он называется компонентным? Потому что все составляющие компоненты видеосигнала (сигнал яркости, цветоразностные сигналы) передаются по разным проводам, что позволяет осуществлять передачу видеоизображения высокого качества и четкости. Как правило, в роли разъемов для компонентного интерфейса выступают три «тюльпана» RCA.

На материнской плате установлено определенное количество разъемов для процессоров. Высокопроизводительные рабочие станции и сервера, как правило, обладают возможностью установки более одного процессора.

К примеру, изначально сервер может быть представлен в минимальной конфигурации — для решения несложных задач ему хватает одного процессора. По мере увеличения количества и сложности задач, требуется соответствующее наращивание его вычислительной мощности. При этом, вовсе не обязательно менять полностью всю «начинку» сервера. Наличие двух сокетов на метеринской плате будут решением проблемы. В таком случае, пользователь сможет установить второй процессор, а также дополнительные модули памяти для увеличения производительности.

Что касается материнских плат для ПК, то в них зачастую устанавливается один сокет. В материнских платах серверов и рабочих станций — как правило, от одного до четырех.

Диапазон количества сокетов на материнской плате: от 1 до 4.

Чем большим количеством слотов оснащена плата, тем больше позволено установить на нее модулей памяти.

Свободные слоты всегда могут пригодиться. К примеру, вы наметили агрейд «железа» и решили прикупить дополнительные модули памяти. Так, вы устанавливаете купленные модули в свободные слоты, а старые модули при этом остаются на своих местах.

Чтобы активировать двух-канальный режим работы памяти, требуется свободное место под нее, поскольку модули памяти необходимо будет устанавливать попарно, в данном случае.

Материнские платы для ПК обычно оснащены 2-4 слотами памяти. В серверах и рабочих станциях наличие большего количества слотов памяти (от 4 до 16) — вполне обычное явление, поскольку для их полноценной работы требуется большой объем «оперативки».

Диапазон количества слотов памяти: от 1 до 32.

Каждая материнская плата имеет определенное количество слотов/разъемов SCSI, установленных на ней.

Диапазон количества слотов SCSI на материнской плате: от 1 до 2.

Каждый разъем SAS позволяет подключить лишь одно устройство. Чем большим количеством слотов оснащена материнская плата, тем больше возможностей представлено в ней для расширения системы.

Диапазон количества слотов SAS: от 0 до 8.

Интерфейс PCI-X, как правило, применяется в рабочих станциях и серверах для подключения высоко-скоростных контроллеров.

Диапазон количества слотов PCI-X: от 0 до 6.

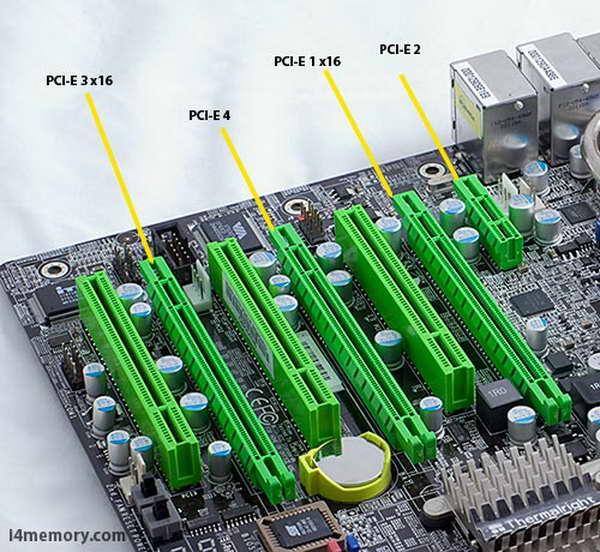

Слот PCI-E x8 демонстрирует показатель скорости передачи данных, достигающий 4 Гб/с.

Диапазон количества слотов PCI-E x8: от 0 до 10.
