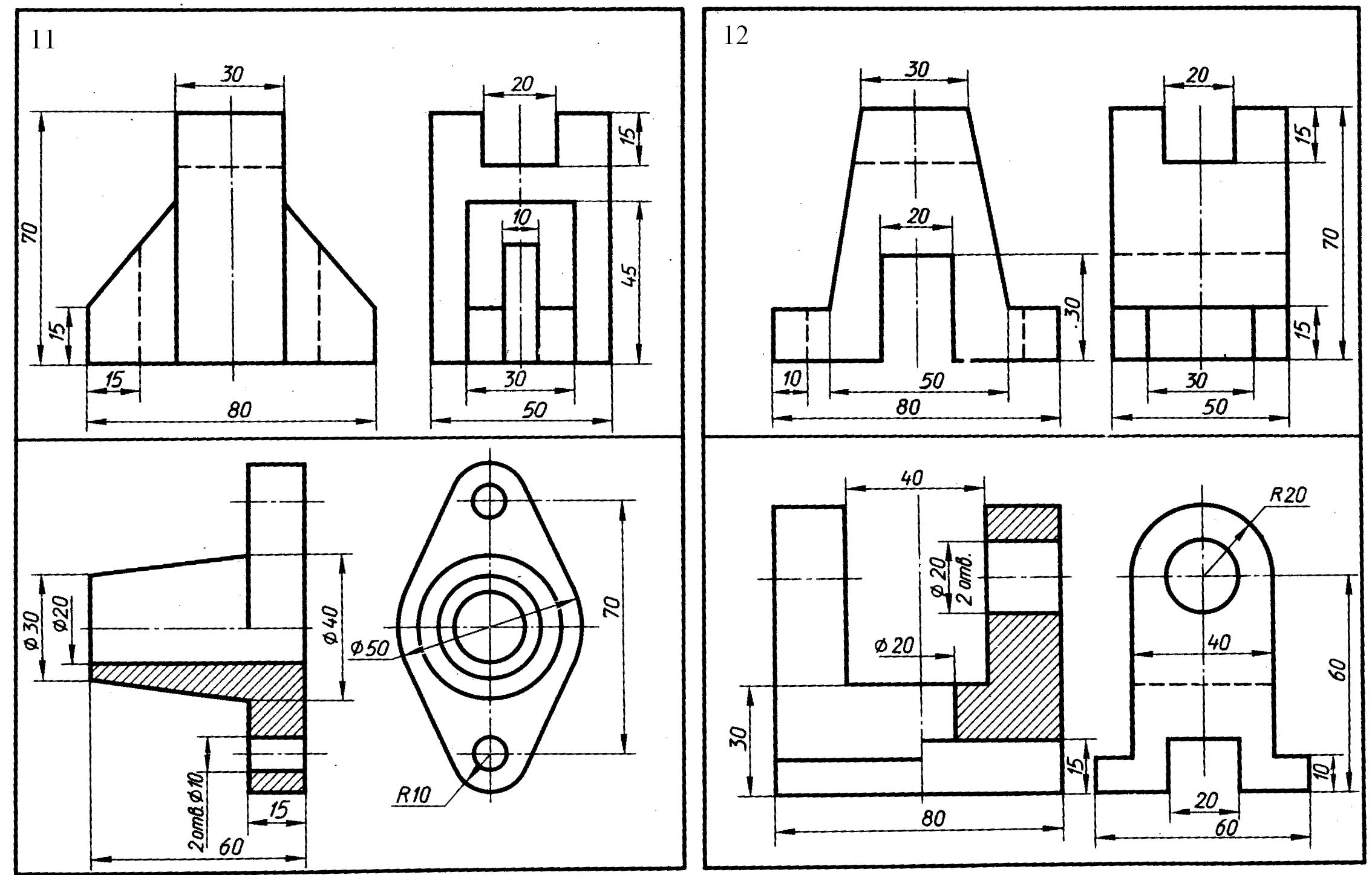

Практически все, кому довелось изучать черчение и инженерную графику сталкивались с необходимостью произвести построение изометрической проекции детали. В этом уроке мы попробуем разобрать основные моменты, которые нужно знать, чтоб начертить изометрию. Уверен, что повторив указанные в этом уроке шаги, вы сможете самостоятельно выполнить и более сложное задание. В вашей детали может быть большее количество построений, но основные принципы останутся неизменными. Но при этом оговорюсь, что построение изометрии скорее всего будет вам не под силу, если вы еще не освоили построение третьего вида и построение простого разреза. Вы должны уже уметь хорошо ориентироваться в трех видах на чертеже.

Начнем с того, что определимся с направлением осей в изометрии.

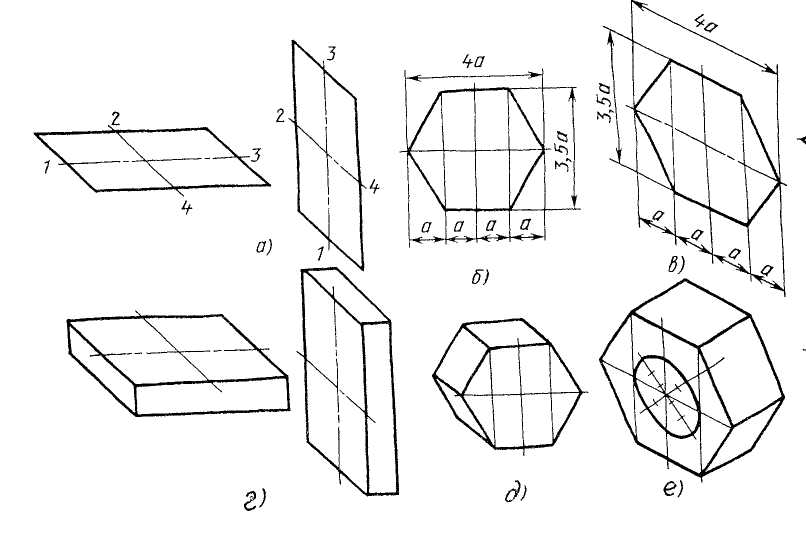

На следующей схеме показано соответствие направлений, по которым откладываются размеры в изометрии по отношению к размерам на чертеже.

Интересный момент: как показал опыт, этот рисунок кому-то помогает понять принцип построения, а кого-то — наоборот — ставит в тупик. Поэтому, если вас эта схема скорее смущает, нежели просветляет, не зацикливайтесь на нем и читайте дальше — вполне вероятно, что там все будет понятно.

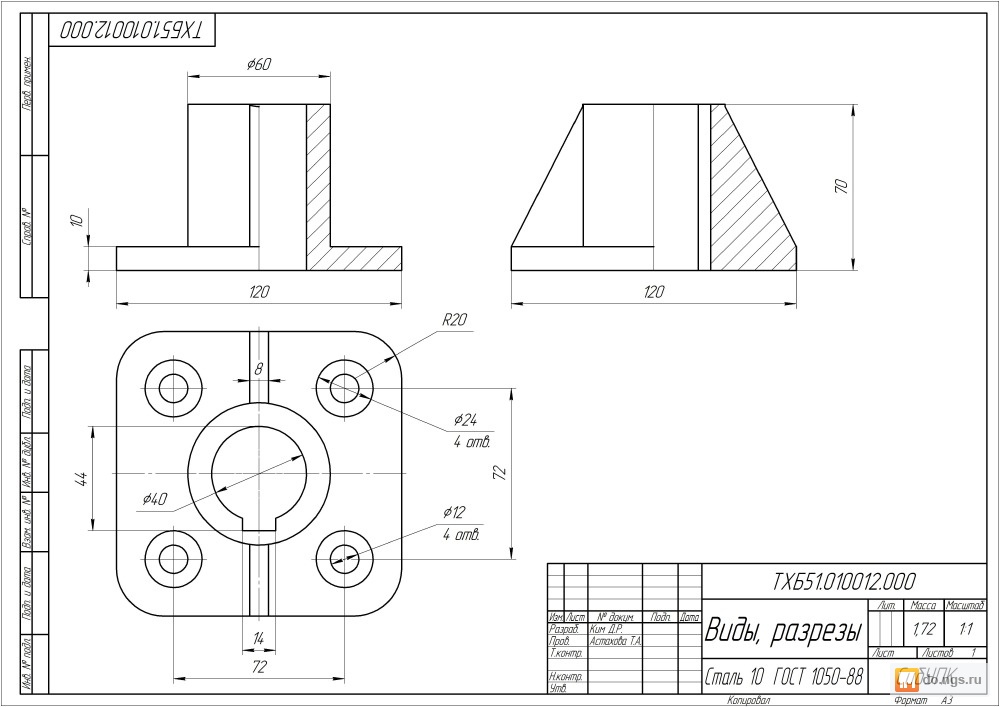

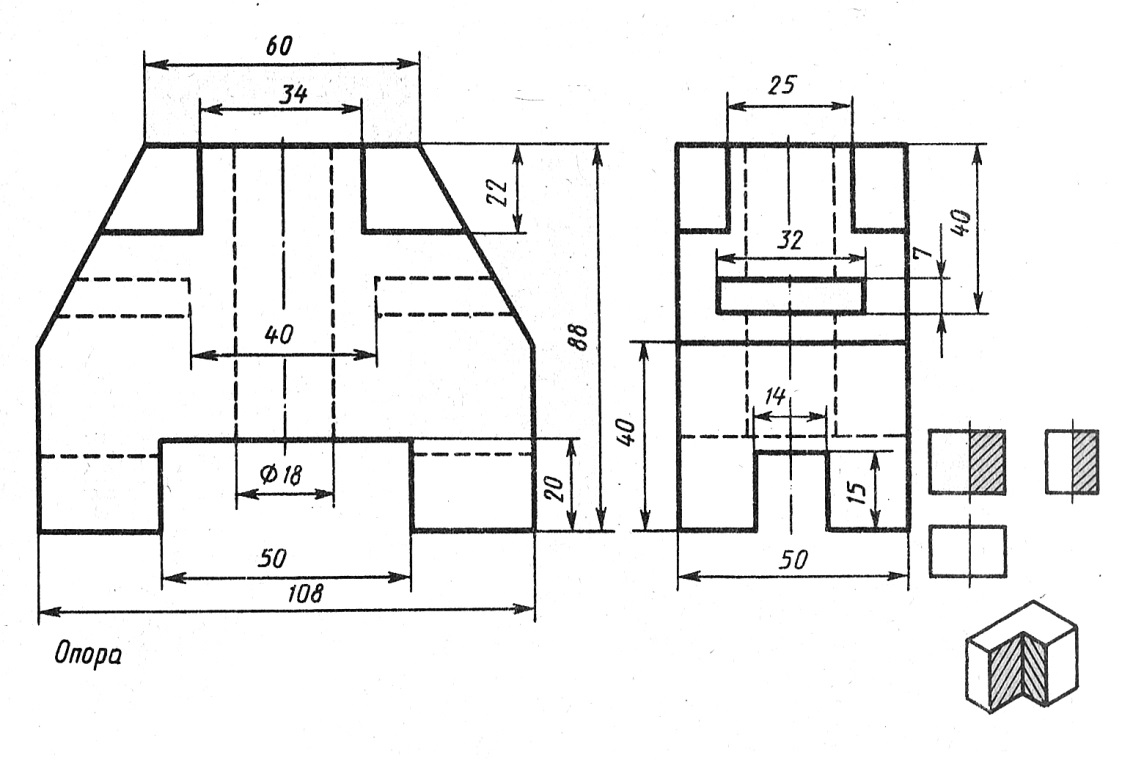

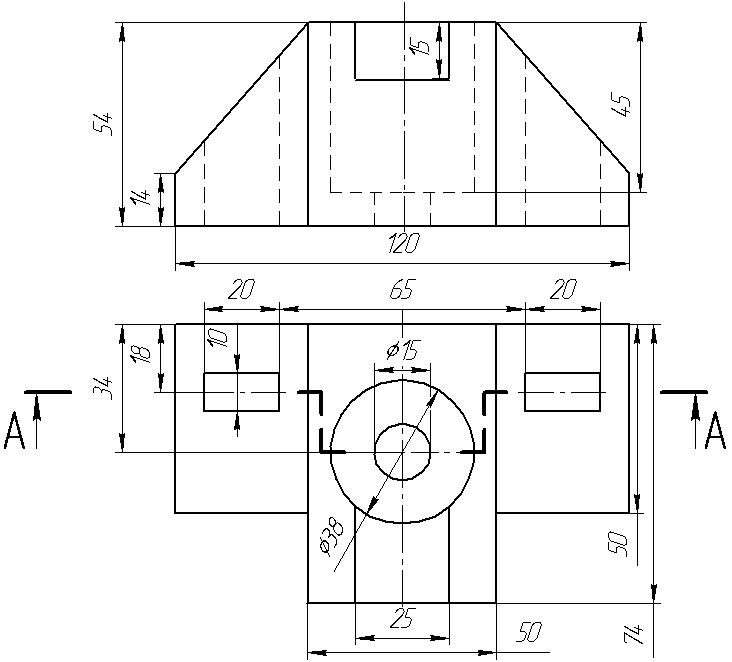

На этом закончим вступительную часть и начнем непосредственно построение изометрической проекции детали. Возьмем для примера не очень сложную деталь. Это параллелепипед 50х60х80мм, имеющий сквозное вертикальное отверстие диаметром 20 мм и сквозное прямоугольное отверстие 50х30мм.

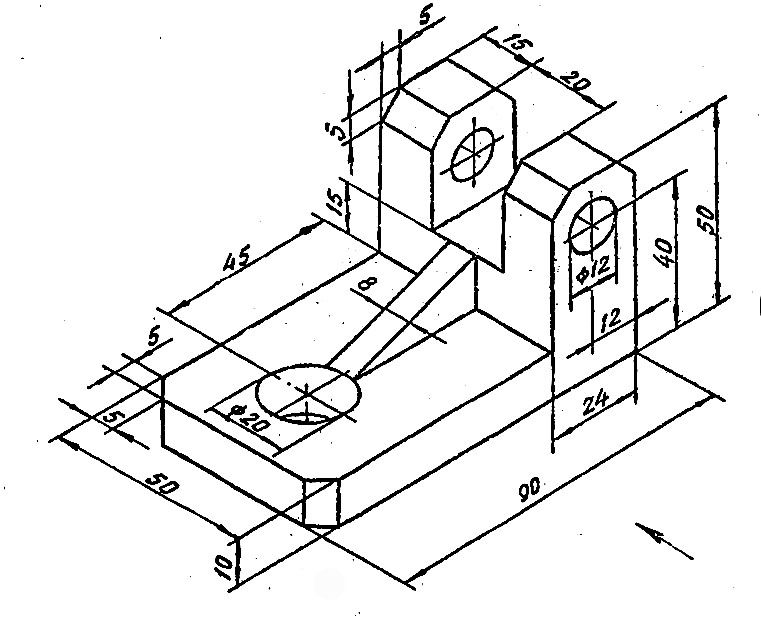

Начнем построение изометрии с вычерчивания верхней грани фигуры. Расчертим на требуемой нам высоте тонкими линиями оси Х и У. Из получившегося центра отложим вдоль оси Х 25 мм (половина от 50) и через эту точку проведем отрезок параллельный оси У длиной 60 мм. Отложим по оси У 30 мм (половина от 60) и через полученную точку проведем отрезок параллельный оси Х длиной 50 мм. Достроим фигуру.

Мы получили верхнюю грань фигуры. Не хватает только отверстия диаметром 20 мм. Построим это отверстие. В изометрии окружность изображается особым образом — в виде эллипса. Это связано с тем, что мы смотрим на нее под углом. Изображение окружностей на всех трех плоскостях я описал в отдельном уроке, а пока лишь скажу, что в изометрии окружности проецируются в эллипсы с размерами осей a=1,22D и b=0,71D. Эллипсы, обозначающие окружности на горизонтальных плоскостях в изометрии изображаются с осью а расположенной горизонтально, а ось b — вертикально. При этом расстояние между точками расположенными на оси Х или У равно диаметру окружности (смотри размер 20 мм).

Теперь, из трех углов нашей верхней грани начертим вниз вертикальные ребра — по 80 мм и соединим их в нижних точках. Фигура почти полностью начерчена — не хватает только прямоугольного сквозного отверстия.

Чтобы начертить его опустим вспомогательный отрезок 15 мм из центра ребра верхней грани (указан голубым цветом). Через полученную точку проводим отрезок 30 мм параллельный верхней грани (и оси Х). Из крайних точек чертим вертикальные ребра отверстия — по 50 мм. Замыкаем снизу и проводим внутреннее ребро отверстия, оно параллельно оси У.

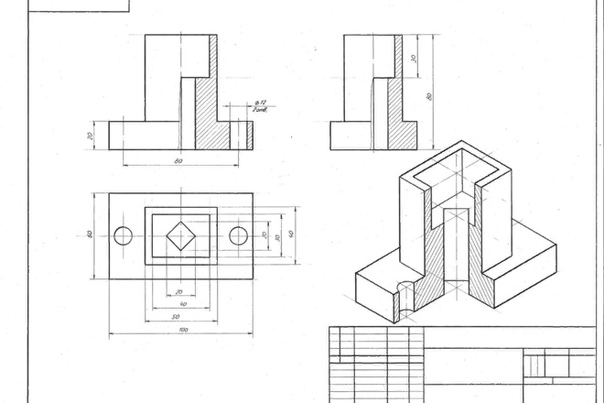

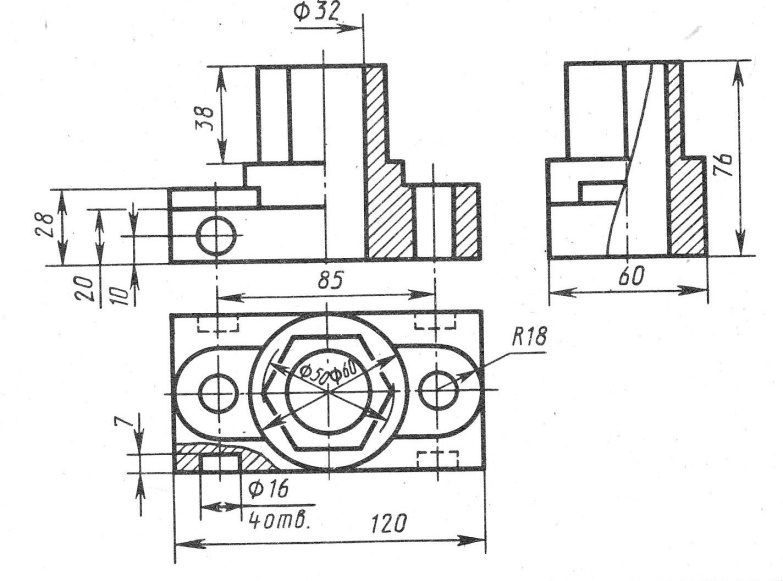

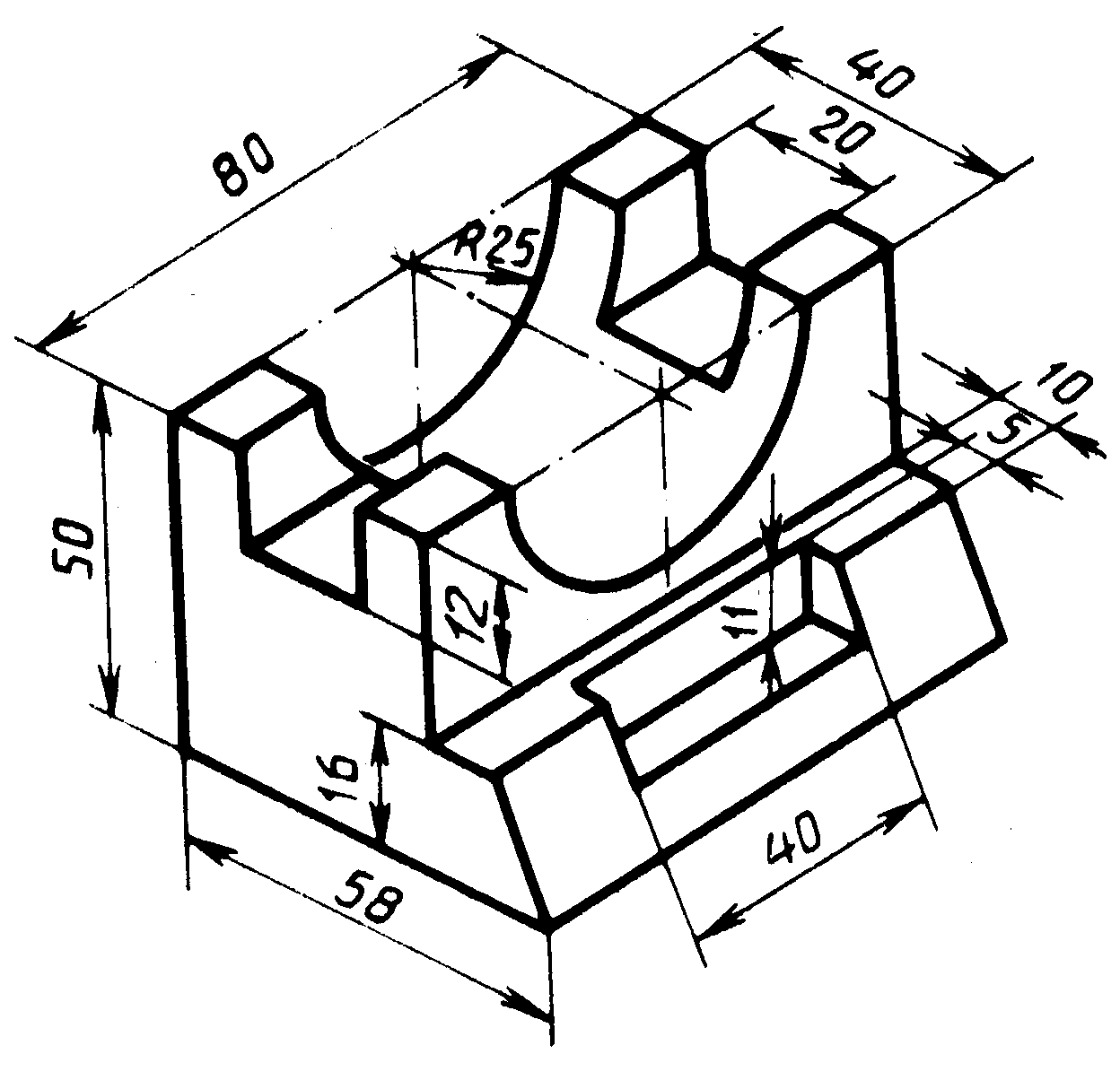

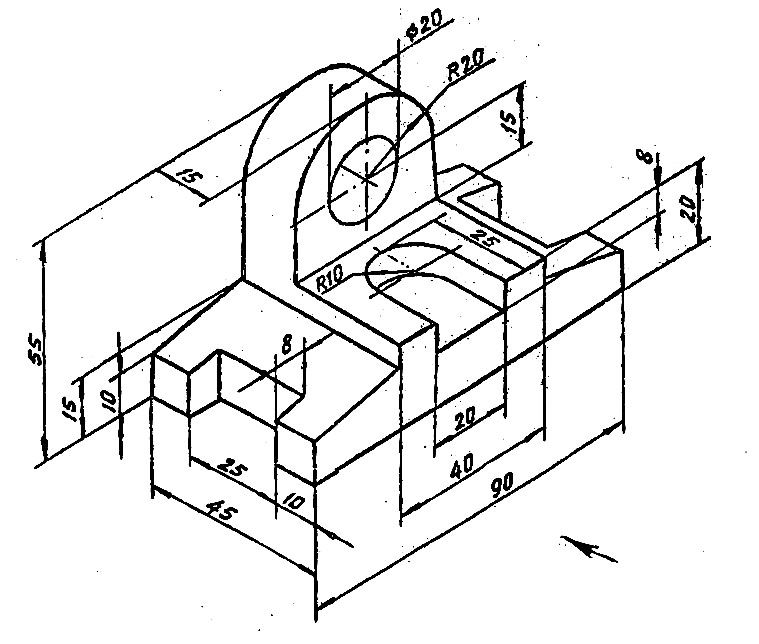

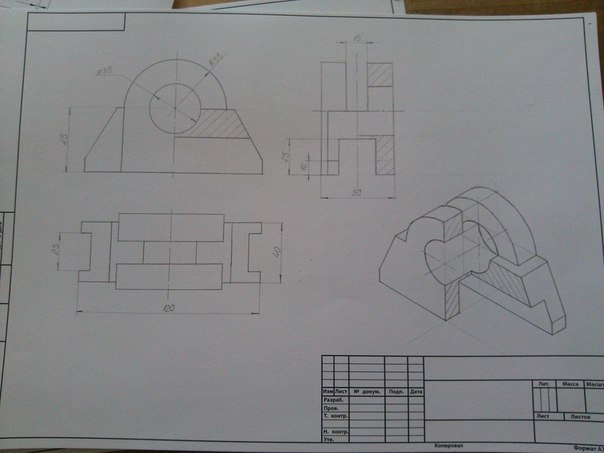

На этом простая изометрическая проекция может считаться завершенной. Но как правило, в курсе инженерной графики выполняется изометрия с вырезом одной четверти. Чаще всего, это четверть нижняя левая на виде сверху — в этом случае получается наиболее интересный с точки зрения наблюдателя разрез (конечно же все зависит от изначальной правильности компоновки чертежа, но чаще всего это так). На нашем примере эта четверть обозначена красными линиями. Удалим ее.

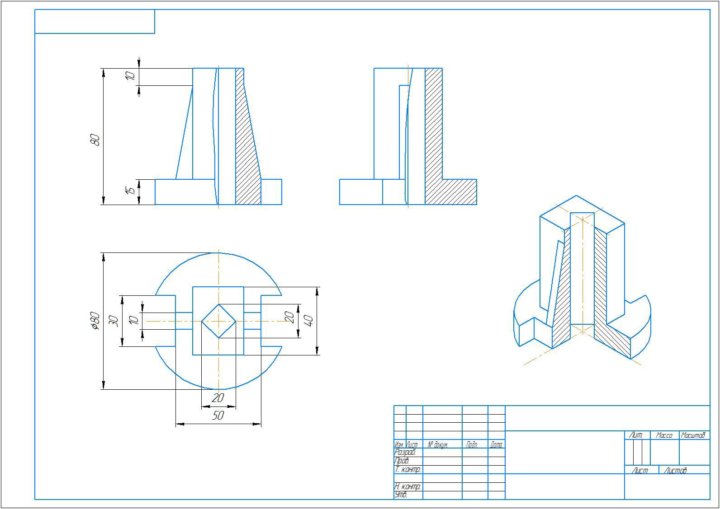

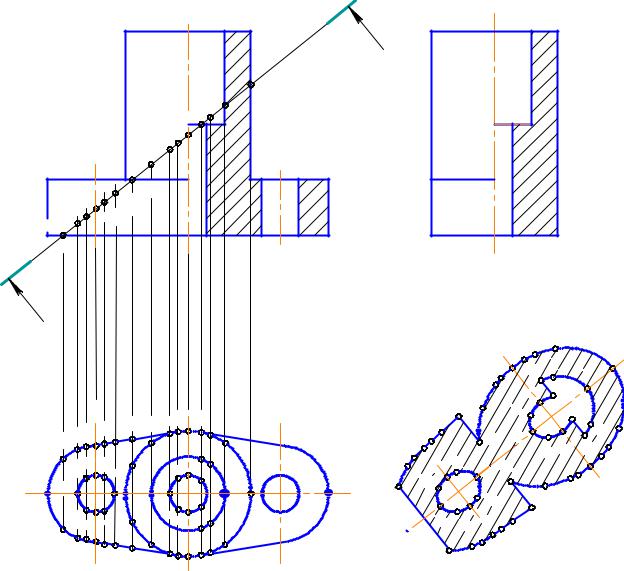

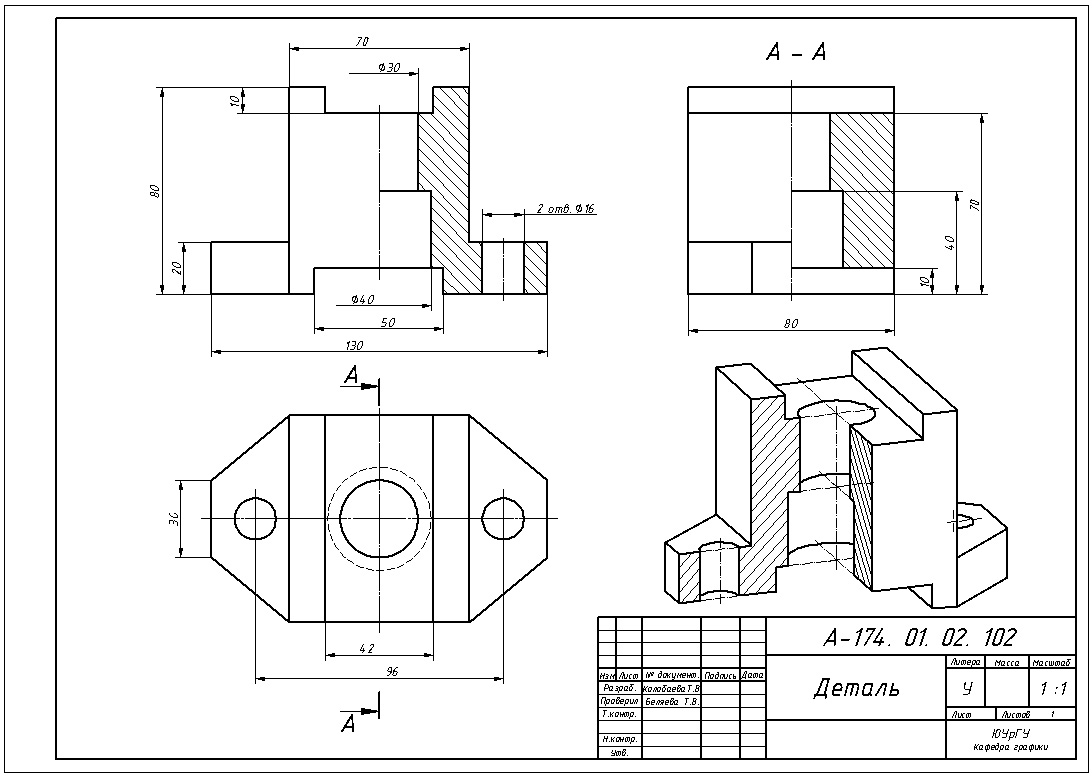

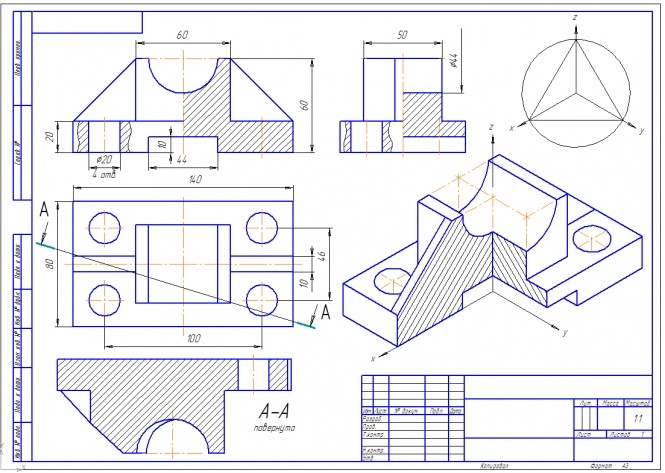

Как видим из получившегося чертежа, сечения полностью повторяют контур разрезов на видах (смотри соответствие плоскостей обозначенных цифрой 1), но при этом они вычерчены параллельно изометрическим осям. Сечение же второй плоскостью повторяет разрез выполненный на виде слева (в данном примере этот вид мы не чертили).

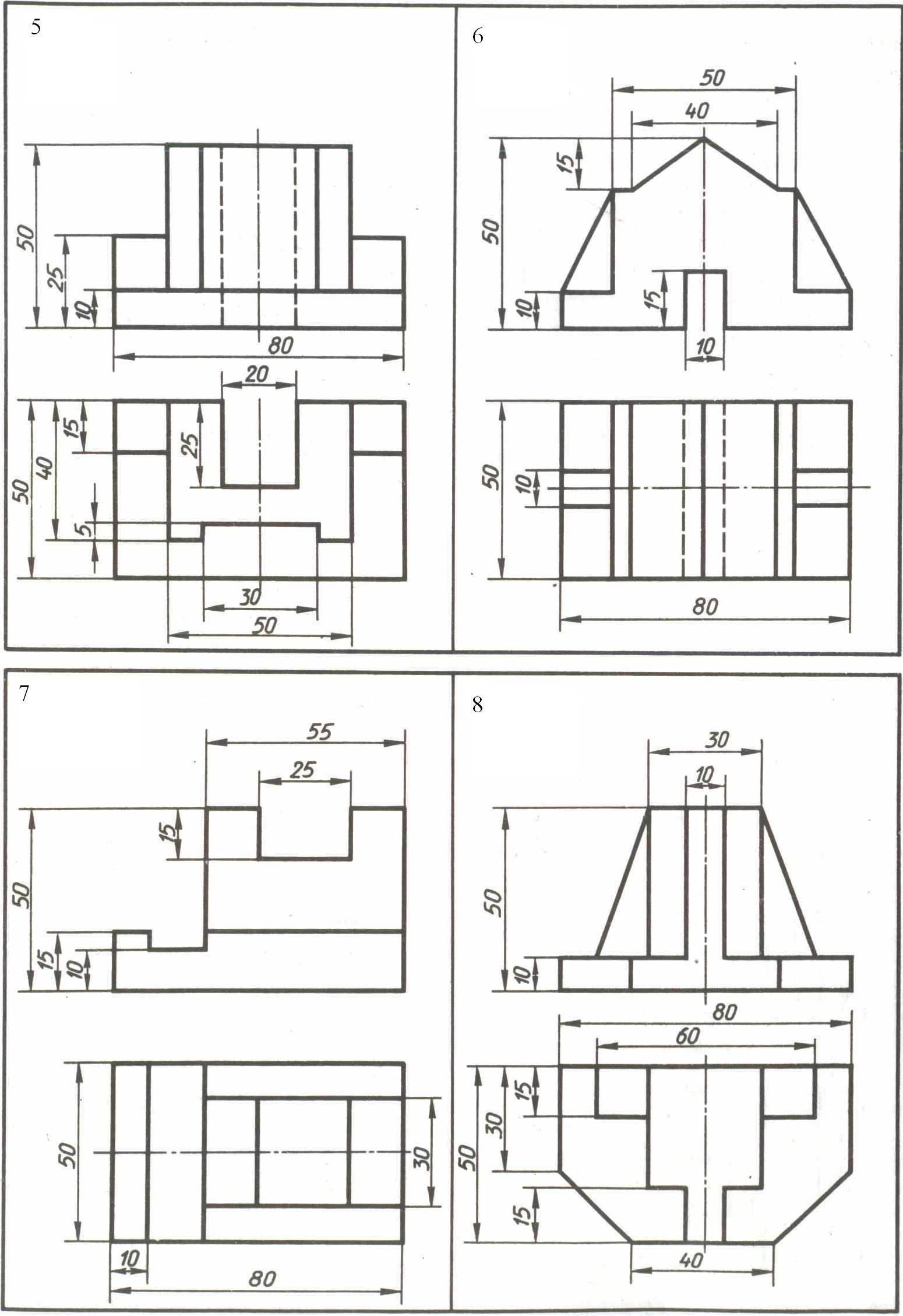

Надеюсь, этот урок оказался полезным, и построение изометрии вам уже не кажется чем-то совершенно неведомым. Возможно, некоторые шаги придется прочитать по два, а то и по три раза, но в конечном итоге понимание должно будет прийти. Удачи вам в учебе!

пройдите по любой из рекламных ссылок в левой колонке, этим вы поддержите проект «White Bird. Чертежи Студентам»

или запишите наш телефон и расскажите о нас своим друзьям — кто-то наверняка ищет способ выполнить чертежи

или создайте у себя на страничке или в блоге заметку про наши уроки — и кто-то еще сможет освоить черчение.

А вот это — не реклама. Это напоминание, что каждый из нас может сделать. Если хотите — это просьба. Мы действительно им нужны:

Мы стараемся. Правда. Но в то же время мы понимаем, что написать понятно для всех не сможем. Что поделаешь. Однако, мы стремимся оформлять статьи по начертательной геометрии, а так же статьи по инженерной графике в максимально информативном и доступном виде.

хорошо что у меня завтра не экзамен. а лишь занятие по черчению. Со второго прочтения разобрался и смог начертить изометрию своей детали, надеюсь что правильно :))) Спасибо

В музыкальном колледже требуют изометрический чертёж. Я бы лучше концерт сыграл.Черчение для меня-полная тьма.

Да уж. Неисповедимы пути. Я бы тоже концерт сыграл. Но вот к сожалению черчу лучше, чем музицирую. Не отчаивайтесь! Звоните, если не разберетесь. Удачи! Антон.

Антон спасибо большое за внимание. я уже все поняла. а вы физику хорошо знаете??

здравствуйте ! нужен чертеж спичечьного коробка в изометрической и диметрической проекции !

Эх, жаль ваш вопрос пришел в момент когда я был в отпуске. Изометрия спичечного коробка еще не встречалась мне в заданиях, хоть это и несложно, но все же какое-никакое разнообразие.

Блин завтра экзамен . Эту то деталь я понял как начертить, а вот смогу ли я начертить деталь из билета .

Андрей, надеюсь у вас все получилось. Но пожалуй, действительно, пришла пора сделать второй урок объясняющий построение изометрии детали приближенной к заданиям среднего уровня сложности. Жаль, что вам это уже не пригодится, но благодаря вам многим станет легче.

Спасибо, что напомнил. Я сто лет уже изометрию не чертил, хотя и работаю инженером

надо ли чертить все отверстия если они одинаковые? например 5 отверстий под винты. Или достаточно обозначить их оси?

На учебные чертежи нет ГОСТов. Есть разрешенные допущения. И их количество в каждом ВУЗе свое. В вашем случае правильным будет согласовать с преподавателем, либо выполнить все отверстия.

Статья отличная,большое спасибо, всё прояснилось) Скажите, вы писали выше в коментариях, что нужно сделать изометрию детали средней сложности, не появилась ещё?

Светлана, все произошло немного по-другому. Я взял среднюю деталь, имеющую несколько окружностей в своих формах и создал по ней урок. «Как начертить диметрию?» :))) Ссылка на него находится в самом конце статьи, до комментариев. Я считаю, что он может серьезно углубить ваши знания в части понимания, как чертить аксонометрические проекции разных деталей.

Вы маги чтоль? как вы смогли обьяснить столь бестолковому человеку такую не простую вещь?))

Семен, хотел ответить, что «нет, я только учусь!» Но это больно уж избито 🙂 Маги? Нет.

Просто мне хочется сделать жизнь вокруг меня хоть немного лучше. И если у меня есть возможность хоть немного повлиять на количество покупаемых студенческих работ, заменив уставших и разлюбивших свою работу преподавателей — я пытаюсь это сделать. Ну а вам — всего наилучшего!

Ребят спасибо! Объяснено очень доходчиво, более лучшего объяснения не встречал!

СпасиБо! Можно двигаться дальше благодаря Вам! Появился свет в конце тоннеля!;)))

Спасибо, все отлично написано, понятно. Особый респект автору. Еще хотелось бы узнать как показать резбу на валу в изометрической проекции.

Спасибо огромное. Теперь все стало понятно, и я начертила деталь по контрольной.

Скажите пожалуйста это в каком учебном заведении ещё есть черчение Я учусь в техническом Вузе и черчения нету

Петр, напишу в ответ следующее: МГТУ им. Н.Э Баумана, МИФИ, МАМИ, МАДИ, РХТУ, МИРЭА, МЭИ, МГУГиК, МГСУ, МАТИ, РУДН, РГУ Нефти и Газа им. Губкина, МГУПИ, МГОУ, МИСИ — вот неполный список московских ВУЗов, в которых не забыли, что такое подготовка полноценного инженера.

Удачи!

Спасибо вам большое,очень помогли,без вашего урока бы не справилась,все объяснено доходчиво и по существу,очень благодарна)))

Татьяна, спасибо за отклик! Самому кажется, что все сделано хорошо, но вдруг только кажется? Ведь нет-нет, да приходят сообщения о непонятном изложении материала. Но я себя уговариваю, что это исключения, подтверждающие правило 🙂

очень хорошая статья, не могли бы вы добавить изометрию шестиугольной призмы?очень надо!

Большое спасибо. Знаю автокад для геологии, а черчение для меня вообще Луна, в вузе не было. Но благодаря объяснениям смогла сделать. Побольше бы таких толковых авторов. Еще раз огромное спасибо, спасли мне оценки ребенка

Туфта! Размеры граней откладываются с коэффициентом 0,82 сторона не 50 мм а уже будет 0,82*50=41 хаваете инфу за должное.

ОК, расшифрую замечание внимательного читателя. В прямоугольной изометрической проекции действительные искажения по осям (по всем трем) и в самом деле равны 0,82. Но поскольку мы не оторваны от земли, и разбираемся с тем, как начертить домашнее задание, а не пишем реферат по черчению (!), то мы используем приведенные коэффициенты, равные единице. Я за 18 лет практики не встречал ни одного ВУЗа в нашей стране, где бы требовались коэффициенты 0,82. Поэтому рисуем с коэффициентом искажения по осям 1, но для энциклопедических знаний запоминаем 0,82. Не исключено, что этот вопрос когда-то будет задан в какой-нибудь телевикторине.

Начертите изометрию куба со стороной 80 мм и в каждой видимой гране впишите овал

Замечательное задание из замечательного ИКСИ? Так там же ничего сложного — просто аккуратно выполняете построения — только циркуль и только линейка.

Большое спасибо, очень помогли! Сыну нужно было начертить изометрию, на уроке ничего не понял, я уже все забыла. Вместе с ним разобрались благодаря вашим объяснениям, очень доступно.

Нужно ли заштриховывать ребро жесткости при сечении?

Денис, в изометрии всегда штрихую разрез вне зависимости от того, идет ли он через ребро жесткости. Так учили меня в свое время на кафедре черчения. Я готов предположить, что кто-то из преподавателей в каком-либо ВУЗе может считать иначе. В любом случае, стереть тонкие линии штриховки не составит труда. Но скорее всего стирать их не придется.

Очень бы хотелось видеть данный урок в pdf или doc формате. А в общем спасибо за урок!

Я учусь в 9 классе. У нас есть урок черчения. Я №1 в классе по ЧЕРЧЕНИЯ! Я хочу стать архитектором. По этому я хочу узнать все подробности.

Вы один из очень небольшого количества современных школьников, кому довелось встретить черчение до ВУЗа. Поверьте, вам будут завидовать все ваши одногруппники на первом курсе 🙂 А в целом — наличие цели и желание ее добиться — это здорово. Я поделился чем смог — пользуйтесь и добрым словом поминайте 🙂

Это не изометрия, а аксонометрия.Есть ещё и диметрия.

Анатолий, на всякий случай попробую систематизировать ваши знания. Смотрите. Есть такая штука, называется аксонометрические проекции. Оно же аксонометрия. К ним относятся такие виды проекций как изометрия и диметрия. И еще несколько их подвидов. Но в целом — это же хорошо, что вы ищете. Главное — не перепутать ничего и правильно запомнить.

Ваш сайт первый по запросу в гугле. Что ж, совсем не зря! И разобрали как раз мой вариант. Спасибо за вашу работу!

Вот это я понимаю, вот это повезло 🙂 А ведь деталь из головы брал! Но, как я понимаю, вы еще и суть теперь знаете, а это очень хорошо! Да, не зря я работал над оптимизацией, не зря!

Здравствуйте! А моему мнению,в чертеже с вырезанной четвертью, допущена неточность!

Сергей, приветствую! На картинке с вырезанной четвертью наверняка есть «неточности». Например нет штриховки, какие-то разноцветные линии, торчащие не по ГОСТу осевые. Но урок-то был о другом. Пусть пока остается как есть.

Хочу сказать спасибо за работу.Вы мне очень помогли .Ещё раз спасибо.

Спасибо, всё поняла (хотя черчение проходила в школе лет 40 назад))). Сейчас помогаю сыну. Предлагаю и Вам помощь: редактировать тексты перед публикацией на предмет знаков препинания (для лучшего понимания такой полезной информации!). С уважением! Успехов.

Давно уже не чертила изометрию, все забыла. Благодарю за отличный урок!

Спасибо за это объяснение, лично мне аксанометрия нравится, но в отверстиях на плоскости малек туплю,блин архитектору это нужно. Спасибо вам)

«Чертежи от Мастера»,- так назову Вашу работу. Рекомендую Вас всем, кому нужна профессиональная помощь, тактичный совет и качественная работа.За время нашего сотрудничества у меня не только пропал панический страх перед черчением, а наоборот, появился интерес к предмету. Зачет сдан на ОТЛИЧНО! Антон, успехов Вам! Большое спасибо за Ваш труд!

Наталья, ваши слова удивительным образом прибавили сил накануне сессионной поры, когда уже было начала чувствоваться сезонная усталость. Спасибо, что нашли время оставить отзыв о нашей работе. И я буквально горд результатом нашего сотрудничества, поскольку ведь в университете вашему сыну нужно было не только сдать, но и суметь объяснить начерченное, а значит мои комментарии и разъяснения были понятны и легки в усвоении, что не может не радовать.

При публикации статей с сайта активная ссылка на оригинал обязательна.

Методичка по инженерной графике для заочников

Начертательная геометрия и инженерная графика. Развертки. Лекция 14

Волжский политехнический институт
(филиал) ФГБОУ ВО
«Волгоградский государственный технический университет»
Курс лекций

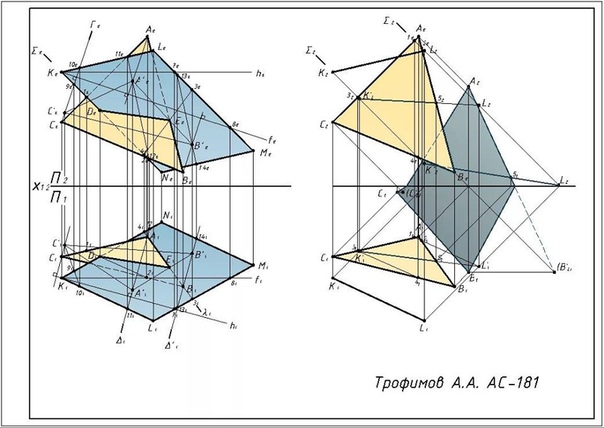

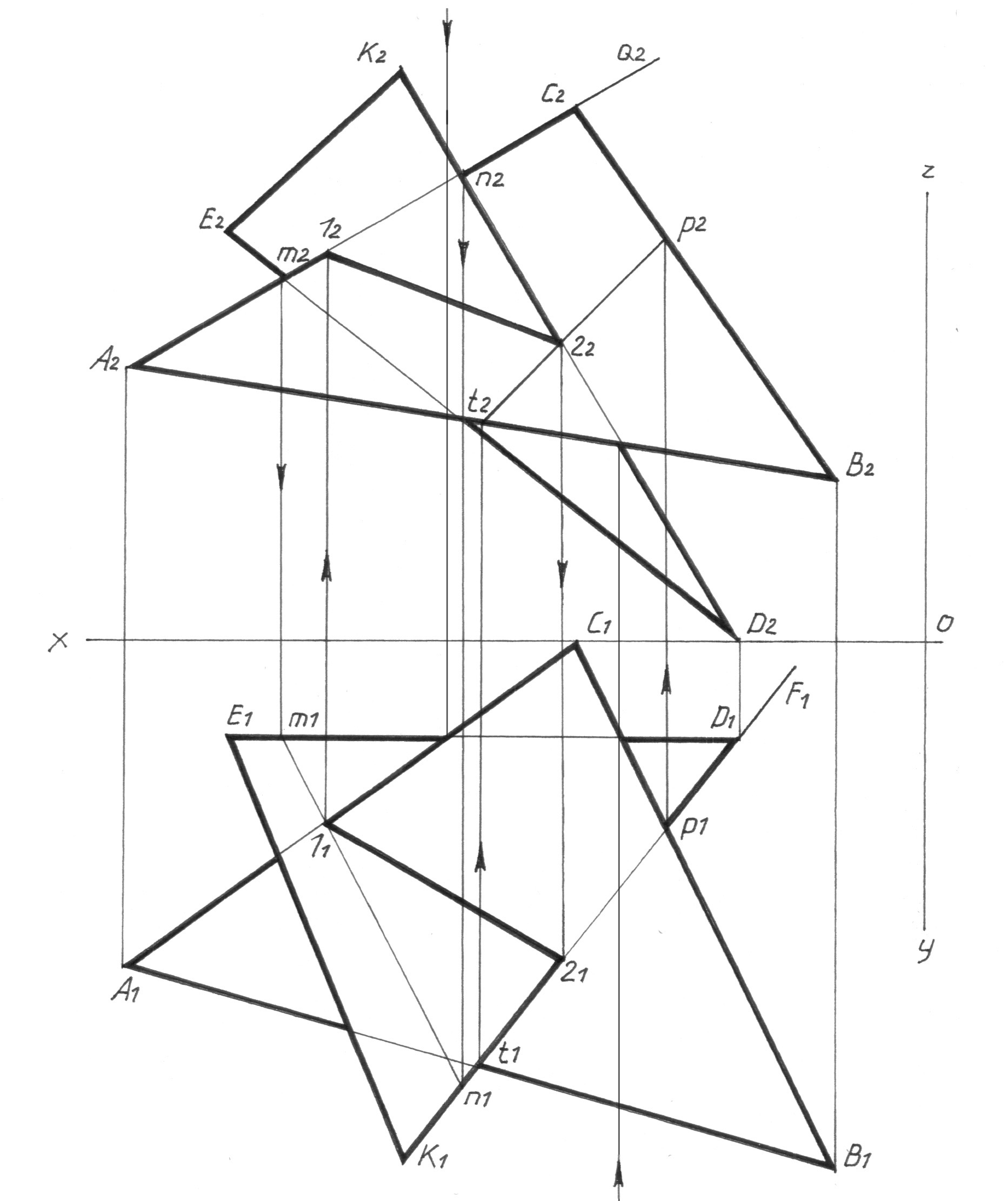

по начертательной геометрии и инженерной графике
«Чертёж является языком
техника…»
(Гаспар Монж)
«Если чертёж является языком
техника, то начертательная
геометрия служит грамматикой
этого языка, так как она учит нас
читать чужие и выражать наши
собственные мысли, пользуясь в
качестве слов одними только
линиями и точками, как
элементами всякого изображения»
(В.И. Курдюмов)
Тышкевич Владимир Николаевич,
к.т.н., доцент, заведующий кафедрой
«Механика»
Лекция № 14
Поверхность называется развертывающейся,
если её она путём изгибания может быть совмещена с
плоскостью без складок и разрывов.
Развертка — плоская фигура, полученная в результате
совмещения поверхности с плоскостью.
Имеют только
многогранники
Для криволинейных
развертываемых
поверхностей
(линейчатых с одной
направляющей).
Построение — методом
аппроксимации, т.е.
заменой многогранной
поверхностью.
Для
неразвертывающих
ся поверхностей.
Поверхность
мысленно делят на
отдельные сектора
и затем для
каждого сектора
строят развертку.
(треугольников)
Для
пирамидальных и
конических
поверхностей.
Для цилиндрических и призматических
поверхностей, если образующие этих
поверхностей — линии уровня

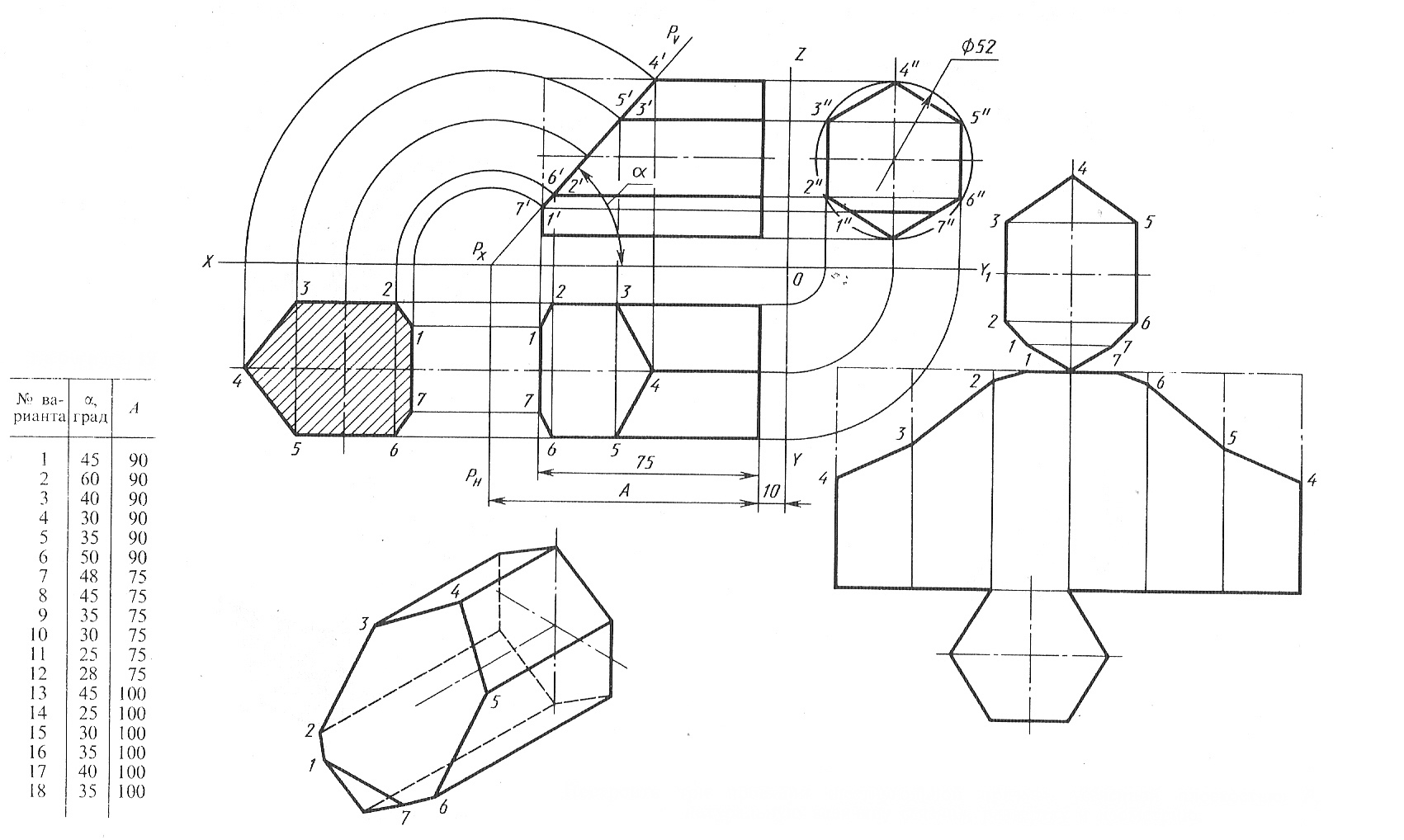

Разверткой поверхности прямой призмы является
многоугольник с истинными размерами ребер-сторон.
Разверткой поверхности конуса вращения является сектор
круга радиусом R = l, где l – образующая, Угол α = 180ºD/l,
где D – диаметр окружности основания.
Разверткой поверхности конуса вращения является
сектор круга радиусом R = l,
где l – образующая, α = 2πr / l — угол сектора,
r – радиус окружности основания поверхности.
(треугольников)
Для пирамидальных и конических поверхностей.
Пример:

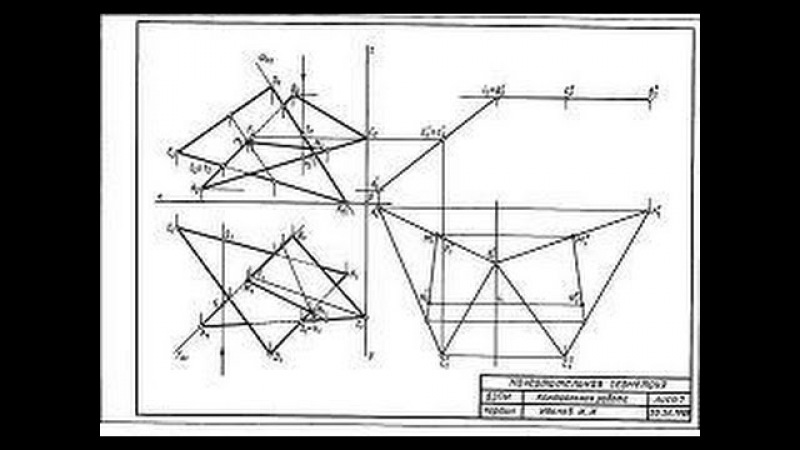

Построить развертку пирамиды ABCS
Данная развертка будет
представлять собой плоскую
фигуру, состоящую из четырех
треугольников. Решение задачи
сводится к определению
истинных величин треугольников
– граней пирамиды. Основание
пирамиды располагается в
горизонтальной плоскости
проекций, поэтому
горизонтальная проекция
основания есть его истинная
величина, т.е. АВ = А1В1, ВС = В1С1,
АС = А1С1.
Для определения истинных величин боковых ребер
воспользуемся способом прямоугольного треугольника. Так как
разности высот вершины S и концов ребер А, В, и С равны, то
построим прямоугольные треугольники с общим катетом S′S0
(разность высот). В качестве вторых катетов будем
последовательно откладывать горизонтальные проекции
отрезков S1 А1 = S0 А0, S0 В0 = S 1В 1, S0 С0 = S1 C1. Полученные
точки А0, В0, С0 соединим с S′ и получим истинные величины
боковых ребер. Такие построения называют диаграммой
истинных величин ребер.
Для построения развертки на свободном месте чертежа проведем
линию S А= S′А0, и последовательно построим все грани пирамиды.
При этом используем метод построения треугольников по трем
сторонам.
Иная последовательность построения точек на развертке.
Алгоритм нахождения на развертке точки принадлежащей поверхности
пирамиды.
Истинная величина ребер определяется вращением вокруг
проецирующей оси

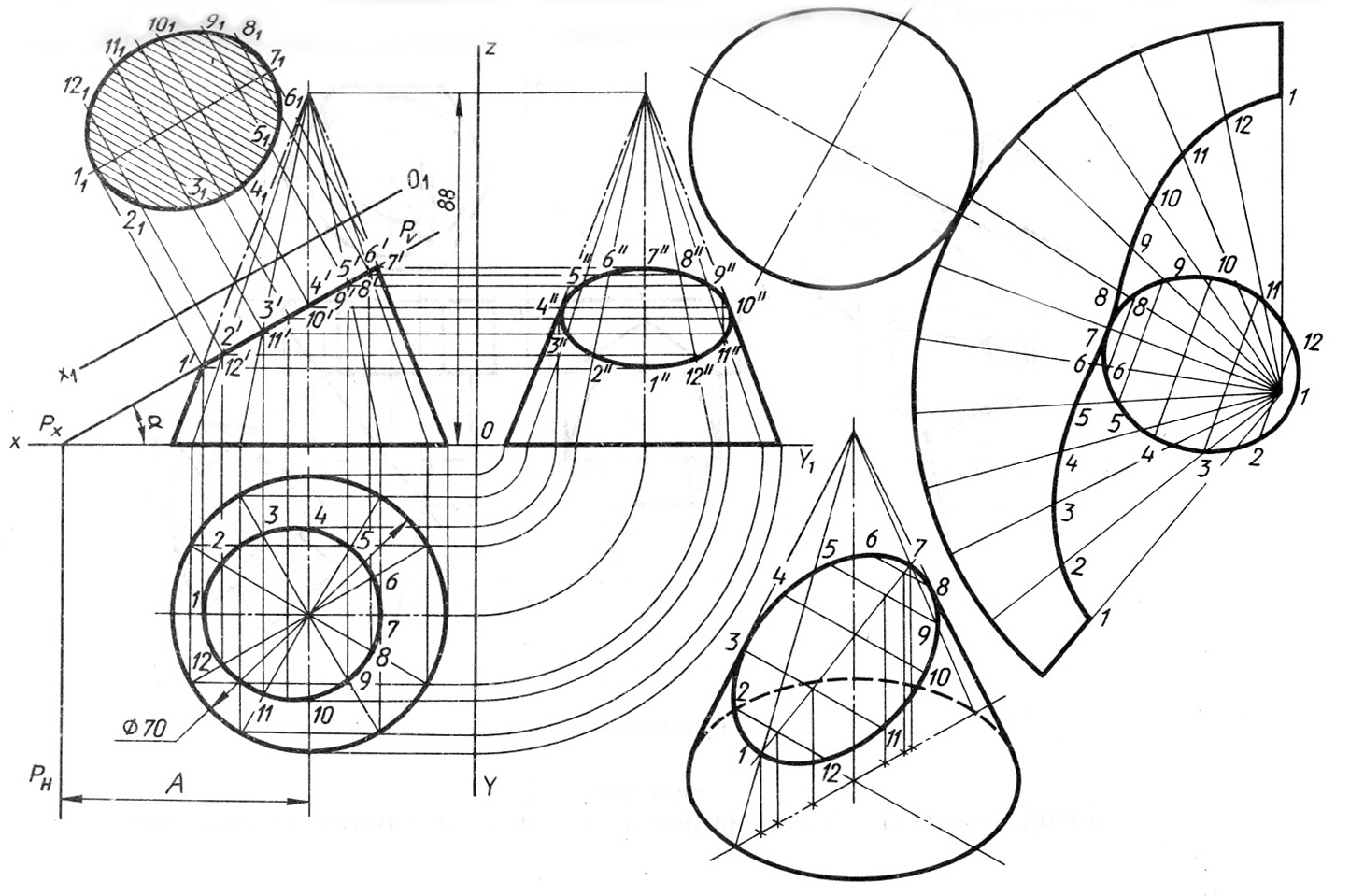

Для построения развертки конической поверхности применяем
метод аппроксимации, т. е. вписываем в эту поверхность или
описываем вокруг нее пирамидальную поверхность, причем, чем
больше граней, тем точнее получится приближенная развертка.

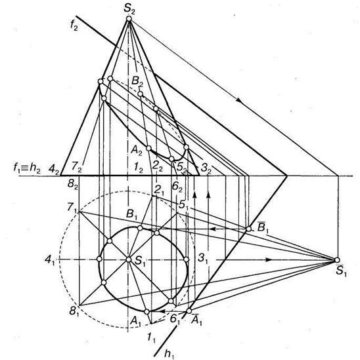

Пример: Построить приближенную развертку конической
поверхности, заданную направляющей n и вершиной S
На направляющей возьмем ряд точек и заменим коническую поверхность
пирамидальной. Так как направляющая находится в горизонтальной
плоскости проекций, горизонтальная проекция n1 = n (истинная
величина), а следовательно дуги 1121 = 12, 2131 = 23, 3141 = 34, 4151 = 45.
Как и в первом случае остается определить истинную величину боковых
ребер (образующих).
Подобно предыдущему примеру изобразим диаграмму истинных величин
ребер и построим развертку, при этом точки 1, 2, 3, 4 и 5 соединим
плавной кривой
Разверткой поверхности цилиндра вращения является
прямоугольник, у которого одна сторона равна длине
окружности πD, а другая длине образующей.
Для цилиндрических и призматических поверхностей, если
образующие этих поверхностей — линии уровня
Сущность данного способа заключается в том, что
поверхность пересекают плоскостью, перпендикулярной
образующим, определяют методом замены плоскостей
истинную величину нормального сечения, а затем
разворачивают его в прямую линию и строят развертку.
Пример:
Построить развертку призмы АВСА’В’С’
Образующие призмы — фронтали.
Призму пересекаем плоскостью Г(Г2), перпендикулярной ребрам АА’,
ВВ’, СС’
Определяем методом замены плоскостей проекций (вводим новую
плоскость П4 параллельно плоскости Г) истинную величину
нормального сечения 123 (14 24 34).
На свободном поле чертежа
проводим горизонтальную прямую
и последовательно откладываем на
ней отрезки 12=14 24, 23=24 34, 31=
3414.
Из точек 1,2 и 3 строим
перпендикулярные линии 1-1
прямые.
На вертикальных прямых
вверх и вниз от точек 1,2,3
откладываем участки
фронтальных проекций боковых
ребер, учитывая, что боковые
ребра фронтали (фронтальные
проекции – истинные величины).
Например: вверх участки ребер,
которые находятся справа от
сечения, а вниз – слева от сечения.
Построение развертки поверхности трехгранной
наклонной призмы способом нормального сечения.
Пример: Построить развертку цилиндрической поверхности
Применяя метод аппроксимации, заменим цилиндрическую
поверхность призматической. Так как поверхность
симметрична относительно плоскости параллельной П2, то
достаточно построить половину развертки и затем ее
зеркально отобразить. В основании поверхности лежит
окружность, поделим половину окружности на 6 равных
частей и впишем призму, построим фронтальные проекции
образующих, проходящих через точки 1-6. Пересечем призму
плоскостью Г перпендикулярной образующим (фронтали),
затем методом замены плоскостей проекций определим
истинную величину сечения 14 – 64.
На свободном поле чертежа строим развертку аналогично
предыдущему примеру. Отличием в построении будет то, что
полученные точки соединяем плавной кривой.
Чтобы получить полную развертку, необходимо зеркально
отобразить ее относительно шестой образующей.
Способ раскатки применяется для построения разверток цилиндрических
и призматических поверхностей, если образующими и направляющими
этих поверхностей являются линии уровня.
Сущность данного способа заключается в том, что поверхность
вращением каждой следующей образующей вокруг предыдущей
совмещается с одной из плоскостей или раскатывается в плоскую фигуру.
Пример: Построить развертку призмы АВСА’В’С’.
Образующие призмы — фронтали, а направляющая горизонталь.
Следовательно фронтальные проекции боковых ребер А2А2′,В2В2′ и С2С2′
равны соответственно АА’, ВВ’ и СС’, а горизонтальные проекции ребер,
образующих основание А1 В1, В1 С1, и С1 А1 равны соответственно АВ, ВС
и С А.
Примем за первую ось вращения ребро СС’ (С2С2′) и вращением вокруг
него совместим грань СС’АА’ с плоскостью параллельной П2.
Для этого строим лучи из точек А2, В2, С2 перпендикулярно
фронтальным проекциям А2А2′, В2В2′ и С2С2′.
Из точки С2, как из центра проводим дугу окружности, радиусом равным
С1А1 до пересечения с лучом, выходящим из точки А2. Соединим точки С2 и
А и строим прямую С2’А’, параллельную С2А.
Аналогично вращаем ребро ВВ’ (В2В2′) вокруг ребра АА’ и ребро СС’ (С2С2′)
вокруг ребра ВВ’. В результате получим боковую развертку поверхности
призмы.
Построение развертки поверхности наклонной трехгранной призмы
способом раскатки.
Пример: Построить развертку цилиндрической поверхности.
Образующие поверхности — фронтали, а направляющая лежит в
горизонтальной плоскости проекций.
Применяя метод аппроксимации, заменим цилиндрическую поверхность
призмой. Для этого основание (окружность) поделим на 12 равных частей.
Так как поверхность симметрична относительно плоскости параллельной
П2, рассмотрим построение развертки половины поверхности. Примем за
первую ось вращения ребро 00′ (0202′) и вращением вокруг него совместим
грань 00’11’ с плоскостью параллельной П2. Все построения выполняем
аналогично предыдущему примеру.
Условные развертки
Строятся для не развертывающихся поверхностей.
Сущность этого метода заключается в том, что поверхность
мысленно пересекают плоскостями, проходящими через меридианы
или параллели, и делят ее на ряд конических или цилиндрических
поверхностей.
Пример: Построить развертку сферы
Разделим сферу с помощью меридианальных плоскостей на шесть
равных секторов. Каждый сектор будем рассматривать как
цилиндрическую поверхность, у которой образующая меняется
от 0 до некоторого максимального значения и затем опять до 0.
В качестве образующей принимают касательную, построенную к
дуге параллели. В каждом секторе строим нулевой или средний
меридиан. Для первого сектора это главный меридиан. Строим
развертку методом нормального сечения. Поделим фронтальную
проекцию главного меридиана на 6 равных частей и обозначим
точки А2, А2′, В2, В2′, С2, С2′ и D2. На свободном поле чертежа
проведем горизонтальную прямую и выберем на ней
произвольную точку D. Через точку D2 построим перпендикуляр к
прямой и на этом перпендикуляре вверх и вниз отложим хорды
DС = D2С2 , DС’ = D2С’2 , СВ = С2 В2,
С’В’ = С’2 В’2, ВА = В2 А2 и
В’А’ = В’2 А’2 (нормальное сечение).
Через полученные точки А, А’, В, В’, С, С’ и D проведем горизонтальные
прямые и вправо и влево будем откладывать отрезки
полукасательных, построенных в точках В1, В’1, С1, С’1 и D1 к
горизонтальным проекциям параллелей. Длины отрезков определены
граничными меридианами первого сектора. Концы отрезков соединим
плавной кривой, и получим развертку первого сектора. Так как мы
делили поверхность на шесть равных частей, то остальные сектора
будут иметь аналогичные развертки.
Для того чтобы определить на развертке положение точки М,
принадлежащей поверхности, прежде всего необходимо найти с
помощью параллели горизонтальную проекцию точки М (М1).
Горизонтальная проекция точки укажет, в каком секторе
поверхности будет находиться точка. На рис. точка М находится во
втором секторе. На развертке положение точки определяют с
помощью двух координат по меридиану и параллели.
Условная развёртка тора
Развёртку конуса вращения с криволинейной образующей получаем
разбивкой на ряд описанных конусов. Точные развертки этих получаем,
используя формулы углов соответствующих секторов:
α = 2πr/R, где r принимает значения r1, r2, r3; R принимает значения S¹C, S²C, S²B,
S³B, S³A

Онлайн-помощь решение задачи 📝 инженерная и компьютерная графика

1. Сколько стоит помощь?

Цена, как известно, зависит от объёма, сложности и срочности. Особенностью «Всё сдал!» является то, что все заказчики работают со экспертами напрямую (без посредников). Поэтому цены в 2-3 раза ниже.

2. Каковы сроки?

Специалистам под силу выполнить как срочный заказ, так и сложный, требующий существенных временных затрат. Для каждой работы определяются оптимальные сроки. Например, помощь с курсовой работой – 5-7 дней. Сообщите нам ваши сроки, и мы выполним работу не позднее указанной даты. P.S.: наши эксперты всегда стараются выполнить работу раньше срока.

3. Выполняете ли вы срочные заказы?

Да, у нас большой опыт выполнения срочных заказов.

4. Если потребуется доработка или дополнительная консультация, это бесплатно?

Да, доработки и консультации в рамках заказа бесплатны, и выполняются в максимально короткие сроки.

5. Я разместил заказ. Могу ли я не платить, если меня не устроит стоимость?

Да, конечно — оценка стоимости бесплатна и ни к чему вас не обязывает.

6. Каким способом можно произвести оплату?

Работу можно оплатить множеством способом: картой Visa / MasterCard, с баланса мобильного, в терминале, в салонах Евросеть / Связной, через Сбербанк и т.д.

7. Предоставляете ли вы гарантии на услуги?

На все виды услуг мы даем гарантию. Если эксперт не справится — мы вернём 100% суммы.

8. Какой у вас режим работы?

Мы принимаем заявки 7 дней в неделю, 24 часа в сутки.

Кафедра начертательной геометрии, инженерной и компьютерной графики – Естественнонаучный институт – Тульский государственный университет

зав. каф. д. т. н., доцент Бородкин Николай Николаевич

1 сентября 1930 года открылся и начал работу Тульский механический институт. Создание кафедры «Начертательная геометрия и черчение» было в центре внимания не только руководства института, но и технической общественности города еще до этой даты.
Коллектив кафедры комплектовался за счёт инженеров-производственников и технических работников тульских заводов. Среди них инженеры: Тяпкин Д.Р., Лисицын Н.П. и др. С оружейного завода в кабинеты черчения были доставлены узлы и детали механизмов и приспособлений, которые были быстро реставрированы и приспособлены к учебному процессу. Заведующим кафедрой был назначен профессор В.И. Живаго, автор ряда работ по начертательной геометрии.
1 октября 1930 года кафедра начала работу по подготовке инженерных кадров четырёх специальностей. 240 студентов изучали основы инженерной графики на новой молодой кафедре.
Руководство кафедрой с 1930 по 1933 год осуществлял профессор В.И. Живаго. Он являлся автором учебника «Курс начертательной геометрии» и атласа к нему, изданных в 20-х годах двадцатого века. Живаго В.И. — один из родоначальников и первых профессоров тульского втуза.

С конца 1933 года, в связи с отъездом В.И. Живаго в г. Москву, заведующим кафедрой был назначен Н.П. Лисицын. В 1940 году кафедру разместили во вновь построенном 3-м учебном корпусе. Появились новые светлые кабинеты черчения. К этому времени число студентов первого и второго курсов, обучающихся на кафедре, достигло 1200 человек.
Началась Великая Отечественная война, и институт был эвакуирован в г. Ижевск Удмуртской АССР. Наступил перерыв в учёбе в Туле, и ряд преподавателей (А.Н. Ерухов, Н.Д. Киселев и др.) вместе со студентами (И.Орлов, А.Сорокин, И.Засульский) добровольцами ушли на фронт. И.Засульский, позже трудился на кафедре начертательной геометрии.
После войны кафедра продолжала развиваться, и её учебно-материальная база улучшалась. В 1957 году учебный процесс проводился в новом учебном корпусе № 2.
С 1963 года, когда на базе тульских институтов (механического и горного) был организован политехнический институт, кафедра начертательной геометрии и черчения тульского механического института, объединенная с подобной кафедрой горного института, была разделена на две самостоятельные кафедры: кафедру «Начертательная геометрия» и «Черчение». Кафедру «Начертательная геометрия» возглавляли: доцент Н. П.Лисицын (1963 — 1968 гг.) и старший преподаватель Н.В.Хрипкова (1968 — 1972 гг.). Кафедру «Черчение» возглавляли: А.М. Тененчук (1963 — 1964 гг.), д.т.н., профессор В.И. Гомозов (1964 — 1968 гг.) и старший преподаватель Н.В.Наумкина (1968 — 1972 гг.).
Весной 1972 года обе указанные кафедры были объединены в одну под названием «Начертательная геометрия и инженерная графика». Заведующим кафедрой был назначен к.т.н., доцент Ю.С.Рагозин. Кафедра стала размещаться на 2, 3 и 4 этажах 4-го учебного корпуса.



Весной 1979 года кафедру перевели в новый учебный корпус № 9. В этот период на кафедре сложились определенные направления научных исследований. Первое направление — вопросы исследования истории развития технической графики. Сюда вошло ретроспективное исследование отечественных чертежей, развитие стандартизации в дореволюционном и Советском периодах, разработка методологии историко-технического исследования. Вопросами этого направления занималась к. т.н., доцент Л.Н. Майорова. Второе направление — экспериментальное исследование бюджета учебного времени студентов с целью поиска путей оптимизации педагогического процесса. Данное направление возглавил к.т.н., доцент Ю.А.Грин. Третье направление — разработка и конструирование узлов при проектировании новых машин. Руководители: к.т.н., доцент Ю.С.Рагозин и к.т.н., доцент В.М.Монахов. Результатом этого направления явилось успешное проведение работы по созданию одной из модификаций проходческого угольного комбайна для Подмосковного угольного бассейна.


С 1988 по 2007 гг. кафедрой заведовал д.т.н., профессор С.А.Васин, который внес большой вклад в дальнейшее развитие материально-технической базы, учебной и научной деятельности кафедры. Под его руководством с 1996 года кафедра вместо общеобразовательной стала выпускающей, получив название «Инженерная графика и дизайн». Эта кафедра стала вести подготовку специалистов с высшим образованием по специальностям:
1. «Дизайн промышленный и графический».
2. «Изобразительное искусство».
3. «Искусство интерьера».
4. «Дизайн одежды».
5. «Социально-культурный сервис и туризм».
6. «Экономика и управление на предприятиях (туризм и гостиничное хозяйство)».
Летом 2007 года кафедра инженерной графики и дизайна разделена на три самостоятельные кафедры: «Дизайн» (кафедру возглавляет С.А.Васин), «Туризм и индустрия гостеприимства» (зав. каф. И.Ю.Пономарева) и «Начертательная геометрия, инженерная и компьютерная графика», заведующий кафедрой Н.Н. Бородкин.

Коллектив кафедры, 2009 год

Дисциплины, преподаваемые на кафедре:
— начертательная геометрия;
— начертательная геометрия и инженерная графика;
— инженерная графика;
— инженерная и компьютерная графика.

зав. каф. Бородкин Николай Николаевич
тел. 13-23, (4872) 25-79-30 (9 корп. ауд. 405)

Ст. лаборант Журат Ирина Евгеньевна
тел. 13-06, (4872) 25-79-30 (9 корп. ауд. 204)

Адрес: 300600 г. Тула, пр. Ленина, 92
Расположение: 9-й учебный корпус ТулГУ, ауд. 9-202.
Тел. 8(4872) 25-79-30, 13-06 (внутренний).

E-mail: [email protected]

сайт кафедры http://ngikg.tsu.tula.ru/

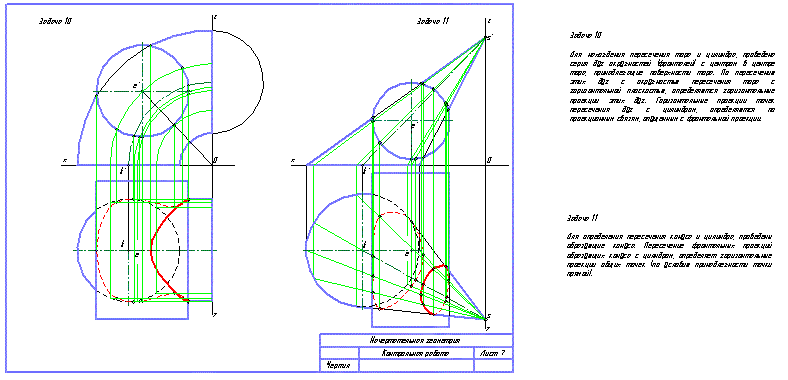

Начертательная геометрия: Настройка Компас 3D

ВВЕДЕНИЕ

Если даже преподаватель требует чертежи в карандаше, научитесь делать чертежи в цифровом виде, и Вы сэкономите массу времени и нервов. В этой книге всего 30 стр., но она даст Вам основные навыки по настройке и работе в программе Компас 3D.

Если у Вас не будет завала с чертежами накануне сессии, Вы легко сможете сдать экзамен или зачет по начертательной геометрии! Распечатанный чертеж можно быстро перечертить с помощью лампы и прозрачного пластика в среднем за 1 час, а выполнение чертежа карандашом с нуля занимает не меньше трех часов. А сколько времени нужно, чтобы собраться с мыслями и желанием?

Я сам был студентом и помню как, одна мысль о черчении вводила меня в ступор, и это нелегкое занятие откладывалось в дальний ящик. А время проходит быстро, и наступает сессия!!!


СОДЕРЖАНИЕ





ШАГ 1. Создание чертежа и фрагмента:

>>Выбор формата и расположения, >>основная надпись

ШАГ 2. Текстовые обозначения:

>>Простой текст >>Обозначения с верхним и нижним индексами >>Специальные знаки.

ШАГ 3. Настройки горячих клавиш для быстрого ввода с клавиатуры:

>>Текст    >>Нижний и верхний индекс  >>Стрелка для линии связи

ШАГ 4. Простые геометрические построения:

оси координат, точка, линия, окружность

ШАГ 5. Основные принципы работы при построении эпюр:

>>параллельность и перпендикулярность прямых или отрезков; >>Построение отрезков равной длины;

>>Усечение отрезка или кривой; >>Штриховка и заливка; >>Нанесение размеров

ШАГ 6. Сохранение чертежей в разных форматах

ШАГ 7. Печать чертежей

Черчение для начинающих. Книга «справочник по машиностроительному черчению»

Самый известный и авторитетный справочник по черчению, выпущенный в советское время и выдержавший огромное количество изданий, на нём выучилось миллионное количество инженеров, техников и технических специалистов, незаменимое приложение у работников машиностроительной производственной и научной сферы.
В справочнике помещены материалы по основам выполнения и оформления машиностроительных чертежей. Приведены типоразмеры крепёжных изделий, профилей прокатной стали, условные графические обозначения, применяемые в чертежах и схемах.
Use the arrow to expand or collapse this section

14-е изд., перераб. и доп./Под ред. Г. Н. Поповой.
— Л.: Машиностроение, Ленингр. отд-ние, 1982.-416 с.

Раздел I Общие положения Единой системы конструкторской документации
1.1. Определение и назначение
1. 2. Область распространения стандартов ЕСКД. . .
1.3. Состав, классификация и обозначение стандартов ЕСКД……..
1.4. Виды изделий…..
1.5. Виды конструкторских документов и комплектность………….
1.6. Стадии разработки …..
1.7. Обозначение изделий и конструкторских документов
Раздел II Оформление чертежей
2.1 Форматы……
2.2 Масштабы……
2.3 Буквенные обозначения ………
2.4 Шрифты чертежные….
2.5 Линии…….
2.6 Основные надписи и расположение форматов. ….
2.7 Графические обозначения материалов и правила их нанесения на чертежах……..
2.8 Нанесение размеров. ………
2.9 Допуски и посадки гладких соединений. . . .
2.10. Нанесение пресльных отклонений размеров ……….
2.11. Базы в машиностроении
2.12. Предельные отклонения формы и расположения поверхностей….
2.13. Шероховатость поверхности…….
2.14. Обозначение материалов на чертежах. . . . .
2.15. Складывание копий чертежей…….
Раздел III Геометрические построения…….
3.1. Определение центра окружности или ее дуги………
3.2. Сопряжения…..
3.3. Уклоны и конусности……
3.4. Деление окружности на равные части и построение правильных многоугольников…..
3.5. Построение циркульных и лекальных кривых……….
3.6. Построение пропорциональных величин ……..
3.7. Спрямление кривых …….
3.8. Построение дуг окружности большого радиуса (без применения циркуля)……….

Раздел IV Изображения — вилы, разрезы, сечения ……..
IV.I. Основные положения. . 159
IV.2. Виды……. 161
IV.3. Разрезы…… 163
IV.4. Сечения…… 169
IV.5. Выносные элементы …………. . 173
IV.6. Надписи…… 174
IV.7. Условности и упрощения…….. 176
IV.8. Линии пересечения поверхностей и линии перехода……. 179
IV.9. Изображение резьбы. ……….. 181
IV. 10. Аксонометрические проекции……. 186

Раздел V Условные графические изображения на чертежах…………….
V.I. Условное изображение и обозначение швов сварных соединений…. .. 193
V.2. Условное изображение и обозначение швов неразъемных соединений ………… 200
V.3. Упрощенное и условное изображение крепежных деталей. ….. 205
V.4. Условное изображение зубчатых зацеплений …………. 212
V.5.Пружины……. 220
V.6. Упрощенное изображение подшипников качения ……….223
V.7. Условное изображение шлицевых соединений ………. 227

Раздел VI Чертежи сборочных единиц и деталей
VI. I. Чертеж общего вида 229
VI.2. Общие требования к рабочим чертежам…. 235
VI.3. Чертежи деталей. . . 241
VI.4. Сборочный чертеж. . 249
VI.5. Нанесение номеров позиций составных частей изделия……. 255
VI.6. Спецификация…. 257
VI.7. Монтажный чертеж. . 262
VI.8. Габаритный чертеж. . 263

Раздел VII Резьба
VII. 1. Основные определения резьбы……. 264
VII.2. Метрическая резьба ………….265
VII.3. Определение резьбы при съемке с натуры. …….. . 279
VII.4. Резьба трапецеидальная …….281
VII.5. Резьба упорная…. 282
VII. 6. Резьба трубная цилиндрическая…… 285
VII.7. Резьба трубная коническая……. 287
VII.8. Резьба коническая дюймовая с углом профиля 60°…….. 288
VII.9. Резьба круглая для санитарно-технической арматуры …………290

Раздел VIII Крепежные изделия
VIII. 1. Болты……. 291
VIII.2. Винты для металла 310
VIII.3. Шурупы……. 323
VIII.4. Шпильки…… 328
VIII.5. Гайки……. 338
VIII6. Шайбы…… 356
VIII.7. Шпонки…… 362
VIII.8. Шплинты….. 369
VIII.9. Штифты…… 372
УШ.Ю..Заклепки…… 373

Раздел IX Детали затворов арматуры общего назначения
IX. 1. Типы арматуры. . . . 378
IX.2. Конструктивные элементы затворов….. 379

Раздел X Профили прокатной стали
X. 1. Сталь прокатная (условное обозначение)…. 388
Х.2. Сталь прокатная угловая равнополочная и неравно-полочная, балки двутавровые, швеллеры…. 389
Х.З. Рельсы крановые. . . . 393
Х.4. Трубы стальные водогазопроводные. …393
Х.5. Сталь горячекатаная круглая……… 395

Раздел XI Условные графические обозначения в схемах
XI.1. Общие правила выполнения схем…… 397
XI.2. Обозначения общего применения…… 401
XI.3. Обозначения в пневматических и гидравлических схемах……. 402
XI.4. Обозначения в кинематических схемах…. 409
XI.5. Обозначения в электрических схемах. ……….. . 414

Формат: djvu
Размер: 4,63 МБ

Учебник для средних специальных учебных заведений

2-е издание, исправленное

Москва «Просвещение» 1989

С О Д Е Р Ж А Н И Е

Предисловие
Введение

Раздел I. Графическое оформление чертежей
1. Чертежные инструменты и принадлежности
2. Оформление чертежей
3. Шрифты чертежные
4. Масштабы, нанесение размеров
5. Некоторые геометрические построения
6. Деление окружности на равные части
7. Сопряжение линий
8. Коробовые кривые линии
9. Построение уклона и конусности
10. Лекальные кривые

Раздел II. Основы начертательной геометрии
11. Общие сведения о видах проецирования
12. Проецирование точки
13. Проецирование отрезка прямой линии
14. Проецирование плоских фигур
15. Способы преобразования проекций
16. Аксонометрические проекции
17. Проекции геометрических тел
18. Пересечение геометрических тел плоскостями и развертки их поверхностей
19. Геометрические тела как элементы моделей и деталей машин
20. Чтение чертежей моделей

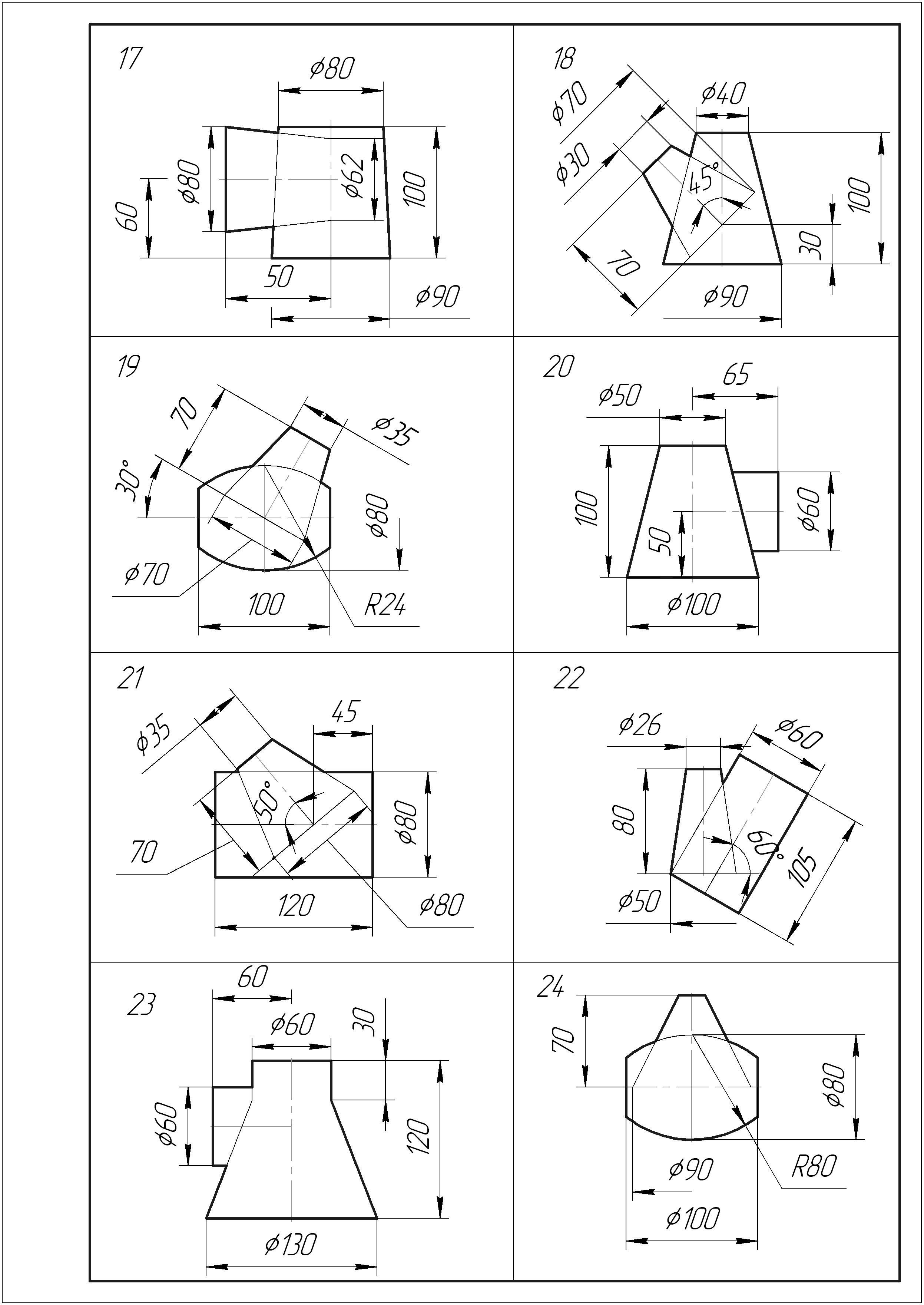

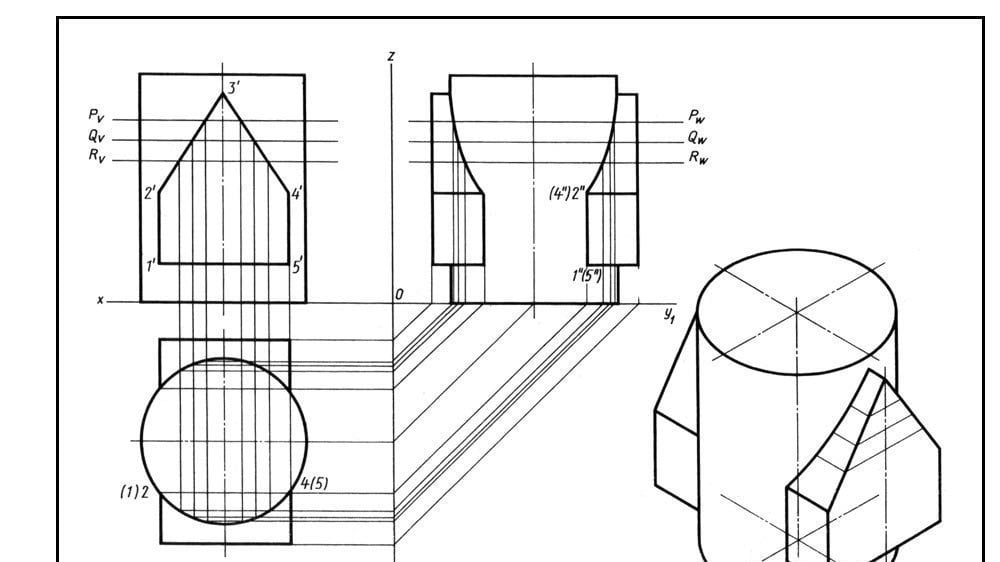

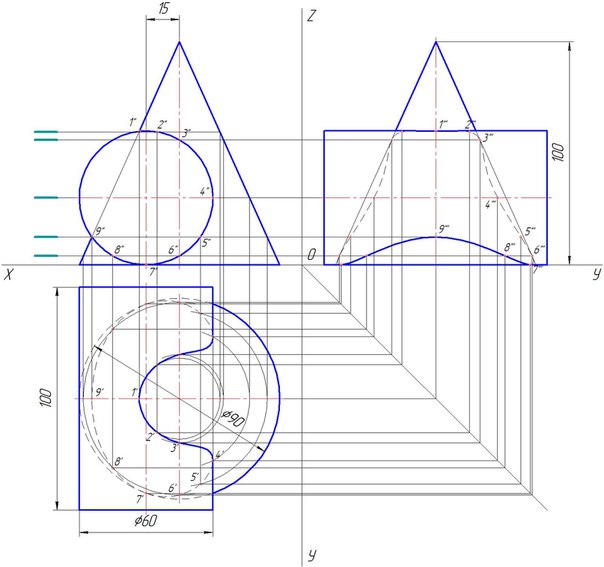

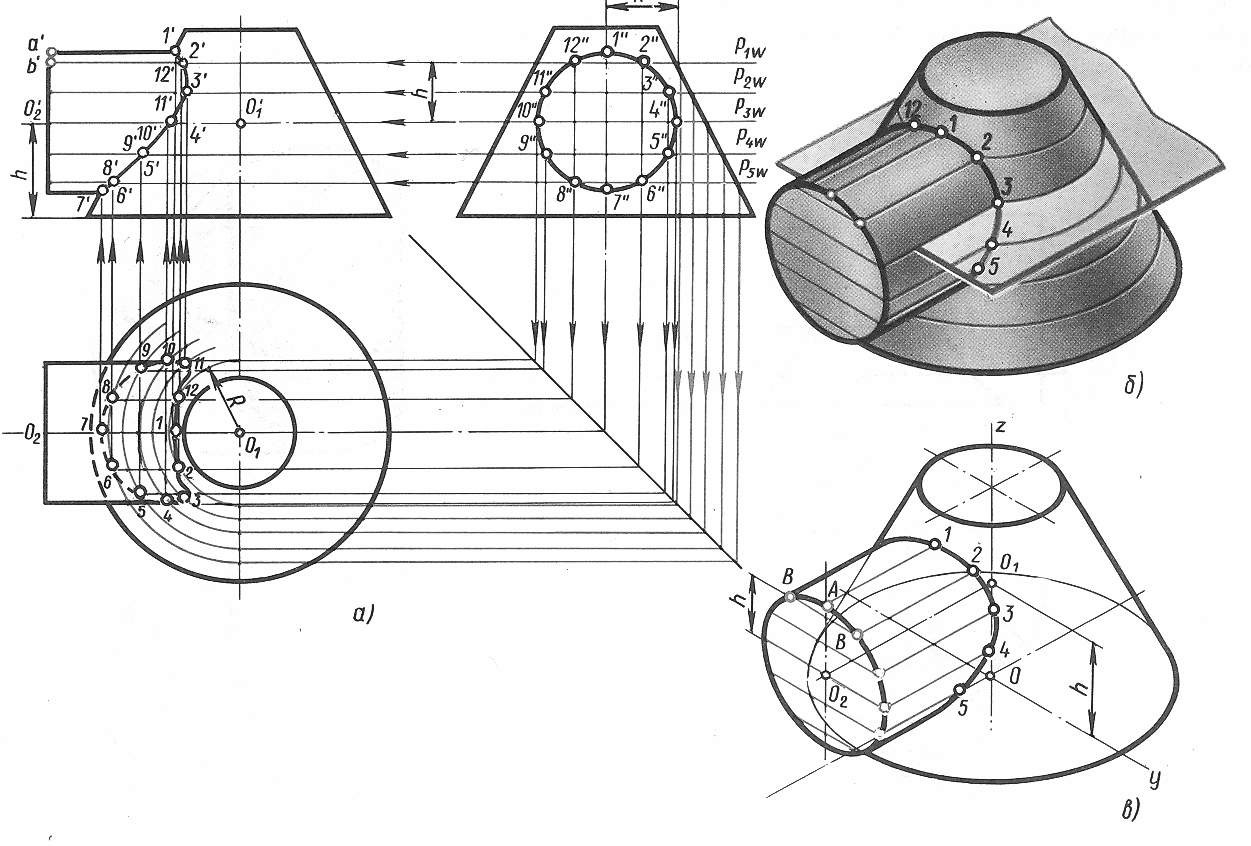

21. Взаимное пересечение поверхностей тел
22. Сечение полых моделей и линии среза деталей
23. Понятия о разрезах

Раздел III. Элементы технического рисования
24. Задания для самопроверки по общей части курса

Раздел IV. Машиностроительные чертежи
25. Чертеж как документ ЕСКД

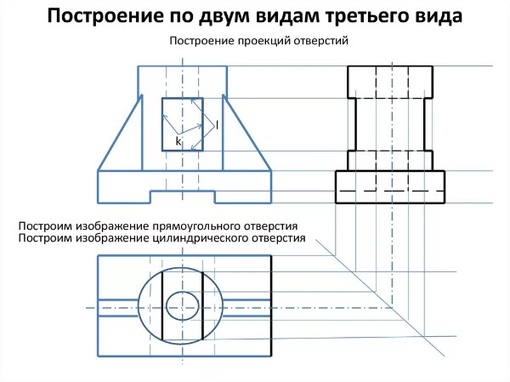

26. Изображение — виды, разрезы, сечения
27. Условности и упрощения
28. Графические обозначения материалов в сечениях
29. Винтовые поверхности и изделия с резьбой
30. Виды резьб и их обозначение
31. Сбег резьбы, фаски, проточки
32. Стандартные резьбовые крепежные детали и их условные обозначения
33. Резьбовые соединения
34. Требования к чертежам деталей
35. Нанесение размеров на чертежах деталей
36. Основные сведения о допусках и посадках
37. Шероховатость поверхностей и обозначение покрытий
38. Текстовые надписи на чертежах
39. Инструменты и приемы измерения деталей машин
40. Обозначение материалов на чертежах деталей
41. Выполнение эскизов деталей
42. Выполнение рабочих чертежей деталей
43. Разъемные и неразъемные соединения деталей
44. Передачи и их элементы
45. Некоторые сведения о технологии изготовления зубчатых колес
46. Разновидности зубчатых колес и их параметры
47. Построение изображений прямоугольных цилиндрических зубчатых колес и цилиндрической зубчатой передачи
48. Построение изображений прямозубых конических зубчатых колес и конической зубчатой передачи
49. Изображение червяка и червячного колеса, образующих червячную передачу
50. Разновидности зубчатых передач и их элементов
51. Чертеж общего вида и сборочный чертеж
52. Изображение типовых составных частей изделий
53. Особенности оформления сборочного чертежа. Спецификация
54. Сборочные чертежи неразъемных соединений
55. Чтение чертежей
56. Схемы и их выполнение

Раздел V. Элементы строительного черчения
57. Механизация и автоматизация чертежно-конструкторских работ
58. Способы размножения чертежей
59. Самопроверка знаний учащихся
Список литературы

Скачать учебник СССР — Черчение 1989 года (формат DjVu, 12.8 Mb):

На сегодня мы приготовили для вас статью с обзором самых популярных и многофункциональных программ для черчения. Специалисты, архитекторы, дизайнеры, студенты, а так же любители с помощью этих программ для черчения смогут находить решения для проектирования интерьеров, домов, специализированных установок и в целом создавать свои проекты с максимальной эффективностью.

Все программы для черчения из данного обзора имеют просто огромное количество специализированных инструментов и образцов инструментов, таким образом программы позволяют выполнять проекты практически в полуавтоматическом режиме. Более популярным названием таких программ для черчения является системы автоматизированного проектирования, сокращенно САПР.

Безусловно самой популярно и многофункциональной программой для черчения от наших отечественных разработчиков является КОМПАС-3D. Данной программой в ВУЗах России пользуются практически все студенты, а многие инженеры считают данную программу наилучшей.


Программа для черчения КОМПАС-3D имеет достаточной простой и понятный интерфейс, множество инструментов, богатую справочную информацию по работе с программой и в ней вы с легкостью сможете подправить любые огрехи на чертежах быстро и легко.


Кроме того КОМПАС-3D позволяет проектировать детали и сборочные чертежи в 3D виде, в последующем можно перенести готовую модель и в 2D чертежи или наоборот.

КОМПАС-3D, обычно, идет в комплекте с дополнительными модулями программы для проектирования трубопроводов, электрических схем, пружин, систему прочностного анализа.

AutoCAD

AutoCAD – как и КОМПАС-3D, не менее популярная инженерная программа, но более сложна в освоении. Лучше всего данную программу изучать под прочтение методического пособия, чтобы разобраться во всех возможностях и преимуществах этой программы для черчения.


AutoCAD имеет ряд некоторых возможностей, позволяющих в некотором роде автоматизировать черчение в программе. В ней этой САПР можно с легкостью проставить размеры на чертеже, быстро исправить мелки ошибки на готовом чертеже, вести построение геометрических фигур в автоматическом режиме, задавая только размеры фигур.


AutoCAD так же позволяет разрабатывать быстро и легко 3D детали. В целом возможности этой программы для черчения очень велики, которые накапливались с момента выхода первой версии программы (почти 30 лет).

A9CAD

A9CAD – является бесплатной программой для черчения, получила признание многих пользователей, которые считают, что она мало в чем уступает такому гиганту САПР, как AutoCAD.

Не зря пользователи сравнивают данную программу для черчения с AutoCAD, ведь они практически схожи, стоит хотя бы обратить внимание на интерфейс A9CAD.

В программе можно создавать двухмерные чертежи разной сложности, проставлять размеры на чертежах, имеется поддержка слоев.

CorelDRAW Technical Suite

Не отстает в области разработки программ для черчения и такой разработчики гигант, как Corel, создав свой инженерный продукт CorelDRAW Technical Suite. С помощью данной комплексной САПР можно разрабатывать не только чертежи с широкими возможностями графического дизайна, но и полный спектр технической документации (справочники, методические руководства и т.п.).

Данная комплексная программа для черчения будет полезна инженерам, архитекторам, дизайнерам и даже модельерам при создании новых моделей одежды. В ней можно так же создавать трехмерные модели помимо двухмерных.

Разработчики программы заботятся о ее функциональности и быстро действии, так в последних версиях программы для черчения появились новые возможности для создания трехмерных моделей, улучшили производительность программного продукта, появились новые инструменты редактирования чертежей и многое другое.

VariCAD

Мультиплатформенной системой автоматизированного проектирования различных графических объектов в 2D и 3D является VariCAD, предназначенная в первую очередь для машиностроительного проектирования. Помимо этого данная программа для черчения предоставляет механические части расчетов, инструменты для обработки листового материала, символы и библиотека стандартных механических частей.

Графический интерфейс программы был сделан специально для быстрого выполнения двухмерного или трехмерного моделирования. Имеются инструменты для легкого проектирования трубопроводов и резервуаров.

Программа для черчения позволяет автоматические создать из трехмерной модели двухмерные чертежи, в обратном порядке не получится.

LibreCAD

LibreCAD – это бесплатная программа для черчения, являющаяся в полной мере системой автоматизированного проектирования двухмерных чертежей. Разработчики относят программу для выполнения задач в сфере архитектуры и машиностроения.

Функционал программы можно расширять дополнительными подключаемыми плагинами. В возможностях программы можно не сомневаться, разработчики уверяют, что программа может быть использована даже в составлении 2D карт звездного неба, солнечной системы или для представления очень маленьких объектов, например молекул.

С интерфейсом программы можно быстро разобраться, так как он устроен довольно просто.
Программа поддерживает слои, группировку объектов, командную строку и другие различные функции.

Graphite

Graphite – профессиональное, но в то же время легкое, программное решение для создания 2D и 3D чертежей и схем. Имеет просто огромное количество различных функций и инструментов для быстрого создания чертежей.

Программа для черчения прекрасно подойдет для студентов технических ВУЗов, инженеров-конструкторов и просто любителей. Может создавать многостраничные PDF-документы, пользовательские библиотеки, точный экспорт и импорт чертежей в форматах популярных САПР.

FreeCAD

FreeCAD – эффективный развивающийся проект, представляющий собой бесплатную программу для черчения в лице системы автоматизированного проектирования, задачей которой является полноценная замена дорогостоящих систем САПР. Поэтому проектирование в FreeCAD ничем не будет отличаться от проектирования в вышеприведенных программах.

В программе можно создавать трехмерные модели с последующим автоматическим созданием двухмерных чертежей проекций этих моделей. Можно производить импорт чертежей в большом количестве форматов. В наличии имеется множество инструментов для черчения.

В программе можно выполнять логические операции, экспортировать 3D геометрию для последующего высококачественного рендеринга в сторонних программах, а так же программа поддерживает работу с макросами. И в то же время программа является абсолютно бесплатной и мультиплатформенной.

DraftSight

DraftSight – еще одна бесплатная программа для черчения, которая является системой САПР профессионального уровня, отличающаяся от подобных программ своей простотой в использовании. Эта программа должна прекрасно подойти для студентов, которым приходится на всей стадии обучения чертить помногу. Так же может заменить платный аналог AutoCAD или же КОМПАС-3D.

Данная программа для черчения отличается от аналогов своей простотой в использовании и легким интерфейсом.

Судя по набору инструментов на уровне AutoCAD, бесплатности программы для черчения, по полной поддержке DWG и DXF форматов чертежей можно предугадать, что программа может стать одной из первых профессиональных систем САПР.

Наш обзор программ для черчения подошел к концу и выбирать программу для каждого придется лично самому, в зависимости от того, что вы хотите от нее получить в итоге, важен ли вам русский интерфейс программы и отдельное приложение или же комплексное решение. Все приведенные в обзоре инженерные программы для черчения по-своему хороши, так что выбор стоит за вами.


Все книги можно скачать бесплатно и без регистрации.

NEW. Новичихина Л.И. Черчение. 3-е изд. перераб. доп. 1986. 304 стр. djvu. 3.9 Мб.
Освещаются основные вопросы геометрического, проекционного и машиностроительного черчения. Рассказывается об оформлении чертежей деталей машин, сборочных единиц, схем. Написано в соответствии с программой курса «Техническое черчение» и учётом требований новых ГОСТов, входящих в единую систему конструкторской документации (ЕСКД).
Может быть использовано для повышения квалификации молодых рабочих на производстве. Второе издание вышло в 1975 г.

. . . . . . . . . . . . . . Скачать

NEW. Суворов С.Г., Суворов Н.С. Машиностроительное черчение в вопросах и ответах. 1984. 352 стр. djvu. 7.8 Мб.
Приведены сведения, необходимые для выполнения и оформления машиностроительных чертежей, а также для изготовления по чертежам изделий, выполнения их сборки, монтажа и контроля; описаны техника и принципы нанесения размеров, изображений оригинальных деталей и элементов машин; рассмотрены правила и нормы оформления и выполнения чертежей в соответствии с Единой системой конструкторской документации (ЕСКД) и с учетом практики конструирования изделий машиностроения. Все справочные сведения даны в оригинальной форме — в виде вопросов и ответов.
Для высококвалифицированных рабочих; может быть полезен учащимся техникумов.

. . . . . . . . . . . . . . Скачать

NEW. О.В. Георгиевскицй, Д.В. Смирнова. Техническое рисование и художественно-графическое оформление чертежей. 2005 год. 66 стр. djvu. 13.2 Мб.
Пособие поможет развить объемно-пространственное восприятие, чувство пропорций, умение выполнять конструктивные рисунки геометрических форм и группы тел, используя светотеневую моделировку. В нем излагаются правила и приемы технического рисунка и экстерьера зданий, показаны примеры отмывки в архитектурно-строительных чертежах.
Для студентов строительных средних и высших учебных заведений.

. . . . . . . . . . . . . . Скачать

NEW. В.П. Каминский, О.В. Георгиевский, Б.В. Будасов. Строительное черчение. 2007 год. 456 стр. djvu. 89.5 Мб.
Изложена методика инженерного, машиностроительного и строительного черчения, приведены приемы построения некоторых наглядных изображений и основы рисования. Приводятся способы построения аксонометрий, перспектив и теней в архитектурном проектировании. Указаны единые современные требования стандартов СПДС и ЕСКД по содержанию и графическому оформлению общих чертежей и чертежей санитарно-технического оборудования зданий, железобетонных, металлических и деревянных конструкций. Даны сведения о необходимых инструментах и приспособлениях, облегчающих труд чертежника.
Издание 6-е, переработанное и дополненное.
Для студентов строительных и архитектурных вузов и факультетов.

. . . . . . . . . . . . . . Скачать

В.А. Антипов. Начертательная геметрия. Курс лекций для студентов. 2005 год. 55 стр. pdf. 797 Кб.
Настоящее издание предназначено для студентов дневного и заочного отделения, изучающих дисциплину «Начертательная геометрия». Курс лекций имеет своей целью помочь студенту в освоении теоретических основ начертательной геометрии. Изложение разделов курса построено по принципу «от простого к сложному». Все разделы иллюстрированы чертежами и наглядными рисунками, что призвано облегчить восприятие студентами приведенного материала.
С помощью настоящего пособия студент сможет получить необходимый минимум знаний по указанному курсу, достаточный для использования при решении практических задач.

. . . . . . . . . . . . . . Скачать

Анухин В.И. Допуски и посадки. Выбор и расчет, указание на чертежах. Учеб. пособ. 2001 год. 220 стр. djvu. 1.8 Мб.
В пособии рассмотрены основные подходы рационального выбора допусков и посадок гладких цилиндрических и других типовых соединений; вопросы построения и расчета размерных цепей.
Приведены основные положения, необходимые для выполнения чертежей деталей машин, примеры выполнения чертежей типовых деталей машин, расчета и выбора допусков расположения, формы и шероховатости поверхности, а также необходимые нормативные данные.

. . . . . . . . . . . . . . Скачать

Большаков В.П. Инженерная и компьютерная графика. Практикум. 2004 год. 575 стр. PDF. 20.4 Мб.
Рассмотрены вопросы решения чертежно-графических задач средствами двумерной графики, типовые вопросы подготовки конструкторской документации, способы решения задач инженерной графики методами трехмерного твердотельного моделирования. Приведен обзор применения компьютерных технологий в изучении геометрических и графических дисциплин, обобщен организационно-методический опыт проведения в компьютерных классах занятий по инженерной и компьютерной графике и соответствующих олимпиад. Большинство приведенных заданий ориентированы на использование системы КОМПАС-3D LT.
Приложения содержат варианты практических заданий, сведения из ГОСТов, таблицы с оценками ошибок и недостатков выполнения чертежей, в том числе на компьютере.
Для студентов и преподавателей высших и средних учебных заведений, учителей и учащихся общеобразовательных и профильных школ.

. . . . . . . . . . . . . . Скачать

С.К. Боголюбов. Черчение. 2-изд. испр. Учебник. 1989 год. 333 стр. djvu. 30.1 Мб.
В учебнике наряду с основными понятиями о технике черчения и геометрическом черчении изложены основы начертательной геометрии, проекционного и машиностроительного черчения. Для лучшего усвоения учащимися материала учебник иллюстрирован цветными рисунками.
Рекомендую.

. . . . . . . . . . . . . . Скачать

Бобин, Талалай, Эйст. Инженерная графика. Начертательная геометрия. Уч. пособие. 3-изд. 2007 год. 100 стр. djvu. 983 Kб.
В учебном пособии приведены примеры поэтапного решения 20 типовых контрольных задач, предусмотренных учебной программой горно-геологических специальностей высших технических учебных заведений. Решения задач можно рассматривать как алгоритм геометрических построений, которым студенты имеют возможность воспользоваться при самостоятельном выполнении заданий.

. . . . . . . . . . . . . . Скачать

Боголюбов С.К. Инженерная графика. 2000 год. 353 стр. djvu. 10.0 Мб.
Учебник иллюстрирован цветными рисунка¬ми и написан в соответствии с программой курса «Инженерная графика», утвержденной Научно-методическим центром среднего профессионального образования, состоит из пяти разделов: I — графическое оформление чертежей; II -основы начертательной геометрии; III — элементы технического рисования; IV — машиностроительные чертежи; V — компьютерная графика.
Учебник содержит контрольные задания по основным темам курса «Инженерной графики».
В учебнике, наряду с основными понятиями о технике черчения и геометрическом черчении, изложены основы начертательной геометрии, проекционного и машиностроительного черчения.

. . . . . . . . . . . . . . Скачать

Богданов В.Н. Малежик И.Ф.Верхола А.П. и др. Справочное руководство по черчению. 1989 год. 863 стр. djvu. 10.3 Мб.
В систематизированном виде приведены сведения об основах проекционного отображения и практических приемах геометрических построений, а также нормативно-технические положения, относящиеся к выполнению чертежей, схем, оформлению конструкторской и проектной документации в соответствии с ГОСТами, действующими на период 1989г.
Для инженерно-технических работников машиностроительной промышленности. Может быть полезно студентам втузов.

. . . . . . . . . . . . . . Скачать

Боголюбов С. К. Черчение. Учебник для средних специальных учебных заведений. 1989 год. 333 стр. djvu . 53.8 Мб.
В учебнике наряду с основными понятиями о технике черчения и геометрическом черчении изложены основы начертательной геометрии, проекционного и машиностроительного черчения. Для лучшего усвоения учащимися материала учебник иллюстрирован цветными рисунками, причем хорошо сделанных. Очень подробно с самых азов.

. . . . . . . . . . . . . . Скачать

Л.В. Бушман и др. ИНЖЕНЕРНАЯ ГРАФИКА. 2001 год. 58 стр. PDF. 1.0 Мб.
Методические указания содержат рабочую программу курса “Инженерная графика”, теоретический материал и варианты расчетно-графических работ № 4 и № 5. Приведены примеры выполнения и оформления расчетно-графических работ. Указания предназначены для студентов строительных специальностей.

. . . . . . . . . . . . . . Скачать

Г.Ф. Винокурова, О.К. Кононова. Наглядные изображения. 2007 год. 123 стр. pdf. 797 Кб.
Пособие предназначено для студентов специальностей «Художествен-ная обработка материалов», «Дизайн», а также для преподавателей дисцип-лин «Начертательная геометрия. Инженерная графика», «Инженерная и ком-пьютерная графика», «Теория теней и перспектив», «Начертательная геомет-рия и технический рисунок».

. . . . . . . . . . . . . . Скачать

Вяткин, редактор. Машиностроительное черчение. 2-изд. доп., перабот. 1985 год. 360 стр. PDF. 4.0 Mб.
В книге изложен материал по осовныи разделам машиностоительного черченя: офорьления чртежей, изображение всех видов проекций, сткндартов ЕСКД.

Скачать

О.В. Георгиевский. Правила выполнения архитектурно-строительных чертежей. 2001 год. 80 стр. djvu. 1.5 Мб.
Настоящее пособие по архитектурно-строительному черчению выполнено в соответствии с требованиями ГОСТов ЕСКД (Единой системы конструкторской документации) и СПДС (Системы проектной документации для строительства).
Данное пособие может быть использовано при выполнении заданий по архитектурно-строительному черчению, а также при выполнении курсовых и дипломных проектов студентами всех строительных специальностей средних и высших учебных заведений.

. . . . . . . . . . . . . . Скачать

Георгиевский О.В. Справочное пособие по строительному черчению. 2003 год. 100 стр. PDF. 7.5 Мб.
Настоящее пособие по архитектурно-строительному черчению выполнено в соответствии с требованиями ГОСТов ЕСКД и СПДС. Данное пособие может быть использовано при выполнении заданий по архитектурно-строительному черчению, а также при исполнении курсовых и дипломных проектов студентами всех строительных специальностей

. . . . . . . . . . . . . . Скачать

В.О. Гордон, М.А. Семенцов-Огиевский. Курс начертательной геометрии. 23-е изд. перераб. 1988 год. 274 стр. djvu. 3.8 Мб.
Широко известное и очень популярное пособие по начертательной геометрии.
Соответствует программе, утвержденной Министерством образования Российской Федерации для машиностроительных, приборостроительных и механико-технологических специальностей втузов.
В новом издании принята современная система обозначений, добавлен раздел «Начертательная гометрия и машинная графика».
Для студентов втузов.

. . . . . . . . . . . . . . Скачать

В.О. Гордон, Ю.Б. Иванов, Т Е. Солнцева. Сборник задач по курсу начертательной геометрии. 5-е изд. 1977 год. 354 стр. djvu . 5.2 Мб.
Показан процесс решения типовых задач, иллюстрирующих основные положения курса, даны подробные решения ряда задач. В конце книги приведены ответы к задачам, предлагаемым для самостоятельного решения.
Для студентов машиностроительных, приборостроительных и механико-технологических специальностей втузов.

. . . . . . . . . . . . . . Скачать

Годик Е.И. Хаскин А.М. Справочное руководство по черчению. 4- изд. 1974 год. 702 стр. djvu. 14.2 Мб.
Справочное руководство по черчению содержит основные сведения для выполнения машиностроительных чертежей. Книга состоит из двух разделов:
первый — геометрическое проекционное и машиностроительное черчение, второй — справочные данные (приложение).
В четвертом издании все разделы полностью переработаны в соответствии с требованиями государственных стандартов ЕСКД (Единой системы конструкторской документации).
В справочное руководство включены примеры из практики машиностроительного черчения, помогающие читателю понять требования стандартов ЕСКД по чертежам.
Справочное руководство предназначено для инженерно-технических работников машиностроительной промышленности.

. . . . . . . . . . . . . . Скачать

Ермакова В.А. и др. Общие правила выпонения чертежей и геометрические построения. 2000 год. 206 стр. pdf. 17.4 Мб.
В методических указаниях рассматриваются правила выполнения и оформления чертежей. Собранный воедино файл из 7 методичек: Общие правила выполнения чертежей и геометрические построения. Изображения (виды, разрезы, сечения предметов). Соединение винтом. Соединение болтовым комплектом. Шероховатость поверхностей. Гидравлические и пневматические устройства ЛА. Рабочие конструкторсткие документов сборочных едениц.
Очень подробное пособие.

. . . . . . . . . . . . . . Скачать

Зеленый П.В. редактор. Начертательная геометрия. Инженерная графика. Раздел 2. Проекционное черчение. 2001 год. 65 стр. PDF. 640 Kб.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Скачать

Ю.И. Короев. Черчение для строттелей. 7 изд. 2001 год. 257 стр. PDF. 4.5 Мб.
В книге приведены сведения по техническому и строительному черчению: оформление чертежей по ГОСТам ЕСКД и СПДС, и геометрические построения, аксонометрические и прямоугольные проекции, виды, сечения, разрезы; даны основы машиностроительного черчения и технического рисования; изложены правила выполнения и чтения строительных чертежей. Очень полезная книга, можно сказать что есть практически все что нужно! Некоторы разделы: Оформление чертежей и геометрические построения, Проекционные изображения на чертежах, Машиностроительные чертежи, Строительные чертежи, Рисование и графическое оформление чертежей.

. . . . . . . . . . . . . . Скачать

Т.С. Красовская. ИНЖЕНЕРНАЯ ГРАФИКА. Методические указания изучения дисциплины и учебно-методический материал для самостоятельной работы. 2002 год. 47 стр. mht. 2.2 Мб.
Методические указания содержат краткий теоретический материал для изучения дисциплины, а также практикум и учебно-методический материал для самостоятельной работы и самоконтроля студента.

. . . . . . . . . . . . . . Скачать

Куликов В.П., Кузин А.В. Инженерная графика. 3-е изд. испр. Учебник. 2009 год. 368 стр. PDF. 13.2 Мб.
Учебник содержит сведения о методах и свойствах проецирования, проекциях точки, отрезка прямой линии, плоскостей, геометрических тел, об образовании аксонометрических чертежей. В нем изложены правила выполнения и оформления чертежей деталей, сборочных единиц, а также схем. Рассмотрены правила деталирования сборочных чертежей, приведены сведения о разъемных и неразъемных соединениях, в том числе о стандартных крепежных резьбовых изделиях.
В конце каждой главы приведены вопросы для самопроверки, позволяющие повторить учебный материал и проверить его усвоение.

. . . . . . . . . . . . . . Скачать

Кувшинов, Дукмасова, Пинигин. Начертательная геметрия. Компьбтерный курс лекций. 2003 год. 136+68 стр. Два файла pdf в одном архиве 5.7 Мб.
Пособие представляет собой разработанный и отредактированный на персональном компьютере материал 17 лекций компьютерного курса «Начертательная геометрия», отображающий теоретический материал в статике. Теоретический материал предельно сжат и отличается от известных аналогов выгодной компоновкой. На рисунках есть минимально-необходимый пояснительный текст, анализ, схема, алгоритм и последовательность решения задач. По каждой теме есть контрольные вопросы.

. . . . . . . . . . . . . . Скачать

Левицкий B.C. Машиностроительное черчение и автоматизация выполнения чертежей. 1998 год. 424 стр. djvu. 14.2 Мб.
Учебник соответствует программе курса «Инженерная графика». Его особенность в том, что вопросы выполнения машиностроительных чертежей рассмотрены в полном соответствии с государственными стандартами не только традиционными ручными средствами, но и современными программными средствами для ЭВМ. По сравнению с предыдущим изданием (2-е — 1994 г.) гл. 1 учебника дополнена новыми сведениями о ГОСТах РФ, а в гл. 12 изложены современные методы и средства разработки и использования программ ЭВМ для автоматизации выполнения чертежей деталей машин.
Глава 12 книги, посвященная автоматизации выполнения чертежей, устарела.
Главная ценность книги — доступное, подробное и современное изложение требований ЕСКД, принципов и приемов машиностроительного черчения

. . . . . . . . . . . . . . Скачать

А.И. Лагерь. Инженерная графика. Учебник. 2004 год. 334 стр. HTML в архиве. 10.5 Мб.
Учебник подготовлен в соответствии с программой по курсу `Инженерная графика` для студентов инженерно-технических специальностей вузов и предназначен для обучения по дневной, вечерней и заочной формам. С этой целью объем, и последовательность изложения материала подобраны с учетом обеспечения самостоятельной работы студентов. Каждая глава учебника заканчивается вопросами для самопроверки.
Для студентов высших учебных заведений, обучающихся по направлениям подготовки и специальностям в области техники и технологии, сельского и рыбного хозяйства.

. . . . . . . . . . . . . . Скачать

Лазарев, Очнев, Абоносимов. Начертательная геометрия для первокурсника. Учеб. пособие. 2004 год. 68 стр. PDF. 574 Кб.
Учебное пособие является теоретическим руководством в освоении методов инженерной геометрии. Рассмотрены разделы: «Точка, прямая, плоскость»; «Способы преобразования проекционного чертежа»; «Поверхности». Даны контрольные вопросы по каждой рассмотренной теме для самопроверки усвоения материала.
Издание предназначено для студентов первого курса,

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Скачать

Мясоедова и др. Инженерная графика (гометрическое и проеуционное черчение). Учебное пособие. 2005 год. 54 стр. PDF. 2.9 Mб.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Скачать

Назаров, Сеньковская. Сборочный чертеж. Его оформление. Учебное пособие МАТИ. 9 стр. PDF. 1.2 Mб.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Скачать

Ройтман, Кузменкo. Основы машиностроительного черчения. Учебник в 2-х томах. 2-е изд. перераб. доп. 2000 год. 477 стр. + 209 стр. PDF. 3.7 Mб. +2.9 Мб.

. . . . . . . . . . . . . . Скачать 1. . . . . . . . . . . . . . . Скачать 2.

Романов А.Б. Федоров В.Н. Кузнецов А.И. Таблицы и альбом по допускам и посадкам. 2005 год. 92 стр. djvu. 2.3 Мб.
Пособие содержит справочные таблицы и альбом. В таблицах даны основные сведения (и числовые значения) по допускам и посадкам гладких соединений, допускам формы и расположения поверхностей, шероховатости и др., необходимые при проектировании, конструировании и разработке сборочных и детальных чертежей, курсовых, дипломных и инженерных проектов.

. . . . . . . . . . . . . . Скачать

Романычева Э.Т., Соколова Т.Ю., Шандурина Г.Ф. Инженерная и компьютерная графика. Учебник. 2-е изд. перераб. 2001 год. 587 стр. djvu. 6.4 Мб.
Данная книга представляет собой практическое руководство по изучению, в том числе самостоятельному, дисциплины «Инженерная и компьютерная графика». Учебник создан для студентов высших учебных заведений, обучающихся по направлениям «Информатика и вычислительная техника», «Конструирование и технология электронной аппаратуры» и специальностям электронной техники: «Системы автоматизированного проектирования», «Электронное машиностроение». «Радиотехника» и др. В книге содержатся необходимые сведения по начертательной геометрии, проекционному черчению, выполнению общетехнических и специализированных чертежей для радиоэлектронной аппаратуры (РЭА), в том числе с применением современных компьютерных технологий в среде системы проектирования AutoСАD 2000. Авторами предложен учебно-методический комплекс, включающий теоретический материал, электронную тренинг-систему для изучения AutoСАD 2000, а также объектно-ориентированные системы-надстройки над AutoСАD для разработки чертежей интегральных микросхем и печатных плат. Учебник даст возможность освоить как основы инженерной графики, так и современные компьютерные технологии выполнения конструкторских документов.

. . . . . . . . . . . . . . Скачать

Русскевич и др. Справочник по инженерно-строительному черчению. 2007 год. 100 стр. djvu. 10.0 Мб.
в справочнике содержатся нормативные требования к составу и rрафическому оформлению инженерно-строительных рабочих чертежеi:i и друrой проектно-rрафической документации, ВХОДЯЩИХ в основные комплекты строительных рабочих чертежей различных марок. Материал изложен на основе ГOCToB СПДС, ЕСКД и СТ СЭБ. Включены основные сведения по модульной координации размеров, reoметрическим пара метраМ ЗДАНИЙ, интенсификации проектно-rрафических paбот. Справочник рассчитан на архитекторов, инженерно-технических работников проектиых и строительных орrанизаций.

. . . . . . . . . . . . . . Скачать

Соловьев С.А. Перспектива. 1977 год. 354 стр. djvu . 5.2 Мб.
Перспектива — наука об изображении предметов в пространстве на плоскости или какой-либо поверхности в соответствии с теми кажущимися сокращениями их размеров, изменениями очертаний формы и светотеневых отношений, которые наблюдаются в натуре. Не зная законов и правил линейной перспективы, невозможно начертить или нарисовать реалистически даже самый обыкновенный предмет, как, например, куб или параллелепипед. Следовательно, перспективой можно назвать учение о методах изображений, соответствующих зрительному восприятию.
Содержание:
1. Термины и определения принятые в перспективе. 2. Перспектива точки, прямой и плоскости. 3. Перспективные масштабы. 4. Построение перспективы плоских и объемных фигур при недоступных точках схода. 5. Перспектива интерьера. 6. Некоторые практические способы построения перспективных изображений. 7. Построение теней в перспективе. 8. Построение отражений в плоском зеркале. 9. Применение правил перспективы в изобразительном искусстве.

. . . . . . . . . . . . . . Скачать

Степакова. Мтодическое пособие по черчению. 91 стр. PDF. 569 Кб.
Текст пособия можно не читать, прост треп не по делу. На всех оставшихся страницах показано, как правильно делать чертежи. Можно пользоваться как справочником. Из-за этого и выложил.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Скачать

Тепляков Ю.А. и др. Практикум по начертательной геометрии, инженерной и компьютерной графике. Учебное пособие. 2005 год. 104 стр. PDF. 4.0 Mб.
Даны задания для индивидуальных графических и лабораторных работ по дисциплинам «Начертательная геометрия. Инженерная графика», «Инженерная и компьютерная графика», методические указания по их выполнению и контрольные вопросы, приведены примеры выполнения заданий с использованием чертёжного инструмента и персонального компьютера в среде AutoCAD.
Практикум предназначен для студентов вузов, обучающихся по направлениям подготовки дипломированных специалистов в области техники и технологии.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Скачать

Тепляков Ю.А. и др. Индивидуальные задания по начертательной геометрии и выполнение их на компьютере. Учебное пособие. 2002 год. 54 стр. PDF. 1.5 Mб.
Даны задания для выполнения индивидуальных графических работ по дисциплине «Начертательная геометрия. Инженерная графика», методические указания по их выполнению и контрольные вопросы для их защиты, приведены примеры выполнения заданий как традиционной графикой с помощью чертёжного инструмента, так и на персональном компьютере в среде AutoCAD 2000.
Индивидуальные задания предназначены для студентов 1 курса специальностей 170500, 170600, 271500, 330200, 120100, 311300, 311900 и могут быть использованы также для специальностей инженерного профиля 100400, 210200, 200800, 072000, 311400, 220300, 060800, 101600, изучающих раздел «Начертательная геометрия» в сокращённом объёме.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Скачать

Фролов С.А., Бубенников А.В., Левицкий В.С., Овчинникова И.С. Начертательная геометрия. Инженерная графика. Методические указания и контрольные задания для студентов заочников инженерно-технических специальностей вузов. 1990 год. 113 стр. djvu . 1.6 Мб.
Темы решенных контрольных работ по начертательной геометрии:
1. Введение. Центральные и параллельные проекции. 2. Точка. Прямая. Плоскость на эпюре Монжа. 3. Позиционные и метрические задачи. 4. Способы преобразования эпюра Монжа. 5. Многогранники. 6. Кривые линии. 7. Поверхности. Образование и задание поверхностей. 8. Пересечение поверхности плоскостью и прямой линией. 9. Взаимное пересечение поверхностей. 10. Плоскости и поверхности, касательные к поверхности. 11. Развертки поверхностей. 12. Аксонометрические проекции. 13. Автоматизация инженерно-графических работ с помощью ЭВМ.
Темы решенных контрольных работ по инженерной графике:
1. Требования, предъявляемые стандартами ЕСКД, к выполнению чертежей. Построение очертания кулачка. 2. Построение трех видов по данному наглядному изображению предмета. 3. Построение трех изображений и аксонометрической проекции предмета по его описанию. 4. Построение трех изображений по двум данным. Выполнение разрезов и сечений. 5. Построение линии «среза». 6. Построение третьего изображения по двум данным и линий перехода.

. . . . . . . . . . . . . . Скачать

Федоренко В.А. Шошин А.И. Справочник по машиностроительному черчению. 1982 год. 417 стр. djvu. 5.2 Мб.
Справочник предназначен для инженерно-технических работников, занимающихся выполнением чертежно-конструкторских работ. Эту книгу знает каждый студент, у которого была дисциплина «Детали машин». В справочнике помещены материалы по основам выполнения и оформления машиностроительных чертежей. Приведены типоразмеры крепежных изделий, профилей прокатной стали, условные графические обозначения, применяемые в чертежах и схемах. В 14-е издание (13-е изд. 1978 г.) включены новые материалы: обозначение изделий и конструкторских документов, допуски и посадки гладких соединений, базы в машиностроении, общие требования к чертежам, чертежи деталей и др. Все материалы приведены в соответствие с государственными стандартами и стандартами СЭВ, действующими на 1.01.82 г.

. . . . . . . . . . . . . . Скачать

Фролов. Начертательная геометрия. Учебник. 1983 год. 240 стр. djvu. 6.3 Mб.
Во втором издании учебника 1-е изд. 1978 г.) подчеркнута роль инвариантных свойств ортогонального проецирования в создании теоретической базы курса. Особое внимание уделено способам образования поверхностей и их заданию на эпюре Монжа. Материал по использованию ЭЦВМ для решения задач, исходные данные которых представлены в графической форме, оставлен в прежнем объеме.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Скачать

Т.В. Хрусталева. Геометрическое и проекционное черчение. Аксонометрические проекции. Практикум для студентов инженерных специальностей. 2002 год. 75 стр. PDF. 570 Kб.
Практикум соответствует государственному образовательному стандарту дисциплины “Инженерная графика” для студентов инженерных специальностей направления дипломированных специалистов. Содержит тестовые задания, вопросы для самоподготовки, позволяющие фиксировать результаты формирования знаний теории и способов графической деятельности студентов. Приводится методика обработки результатов тестирования.
Предназначен для студентов, обучающихся по инженерным специальностям, и преподавателей данной специальности.

. . . . . . . . . . . . . . Скачать

А.А. Чекмарев. Справочник по машиностроительному черчению. 3-е изд. 2002 год. 497 стр. djvu. 7.2 Мб.
Приведены нормативные материалы (по состоянию на 1 янв. 2001г.) по оформлению чертежей и схем машин и приборов, конструктивным элементам деталей, стандартным крепежным, соеденительным, опорным деталям и печатным платам, подшипникам качения, конструкционные материалы, чертежи типовых деталей, типовые геометрические построения.
Справочное пособие для студентов. Содержание: основные положения ЕСКД, общие правила выполнения чертежей, изображенияя, правила нанесения размровров, обозначений и надписей, резьбы, чертежи схем, геометрич. построения на плоскости и т. п.

. . . . . . . . . . . . . . Скачать

Чекмарев А.А. Начертательная геометрия. Учебное пособие. 2-е изд. перераб. доп. 2002 год. 477 стр. PDF. 5.8 Mб.
В учебнике изложены основы начертательной геометрии в непосредственно связи с основами технического рисунка и черчения; даны элементы строительного и топографического черчения; основы персонального использования элнектронных вычислительных машин для решения графических задач.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Скачать

О.Н. Шевченко. О позновательном интересе, начертательной геометрии и многом другом. 2003 год. 151 стр. PDF. 1.0 Мб.
В учебном пособии рассмотрены правила построения изображений, основанные на методе проекций. Даны базовые понятия и определения курса, проецирование точки, прямой линии, плоскости, решение главных позиционных задач начертательной геометрии. В пособии приведены примеры контрольных работ по изучаемым темам курса, даны рекомендации по организации учебной деятельности. Пособие содержит тесты, опросники и другие материалы для развития познавательного интереса студентов при изучении графических дисциплин.
Учебное пособие предназначено для студентов, обучающихся по программам высшего профессионального образования по инженерным специальностям.

. . . . . . . . . . . . . . Скачать

Е.П. Шевченко. Чтение машиностроительных чертежей. Справ. пособие. 2003 год. 172 стр. djvu. 1.7 Мб.
В книге приведены условные обозначения на машиностроительных чертежах, кинематических, гидравлических и условных обозначениях выделены буквенные и цифровые параметры для конкретных примеров, приведенных в справочном пособии.
Справочное пособие предназначено для слесарей и станочников различных профессий, машинистов, операторов, наладчиков, механиков, мастеров. Может использоваться в качестве учебного пособия в технических колледжах, лицеях, училищах и техникумах.

Программы для редактирования и просмотра чертежей

Splan 7.0 скачать бесплатно

Самый простая и надежная программа для выполнения чертежных схем SPlan 7.0.0.1 Rus. Данная программа совсем немного напоминает VISIO, но отличительной чертой является то, что она имеет весьма простой и нтуитивно понятный интерфейс, а также малый размер самой программы. В программе есть все необходимые инженеру функции. С помощью SPlan 7.0.0.1 Rus создать электричесую схему не составит труда даже простому пользователю.


Adobe acrobat reader русский скачать

Adobe (Acrobat) Reader — наиболее распространенная мощная бесплатная программа для работы с файлами формата PDF (Adobe Portable Document Format). С помощью этой программы можно просматривать чертежи приобретенные на нашем сайте, а так же любые другие документы в формате  PDF


Скачать — Компас 3D LT v12 бесплатно

КОМПАС-3D LT V12 – это последняя из бесплатных версий, из линейки программ кампании Аскон, предназначенная для непрофессионального использования и учебы, в частности для студентов и школьников. Эта версия Компас-3D также популярна  у студентов как и КОМПАС-3D LT V10, так как является полностью бесплатной.  Школьникам система сможет помочь освоить черчение и трехмерное моделирование. Домашним мастерам  КОМПАС-3D LT дает возможность проектировать отдельные детали и выпускать чертежи  любых изделий. Ограничение версии не так уж и критично, что позволяет выполнять чертежи на профессиональном уровне.


Скачать КОМПАС-3D Viewer V13 бесплатно

КОМПАС-3D Viewer V13 – это бесплатная утилита от компании АСКОН для просмотра и печати чертежей и документов, выполненных в программе КОМПАС-3D LT абсолютно любой версии.


Скачать — Компас 3D LT v10 бесплатно

КОМПАС-3D LT V10 – это наиболее популярная и стабильная версия, из линейки программ кампании Аскон, предназначенная для непрофессионального использования. Данная версия Компас-3D пользуется наибольшей популярностью у студентов, так как является ознакомительной и полностью бесплатна. Ограничение версии не критично и позволяет выполнять максимальное число задач. Основное отличие КОМПАС-3D LT от профессиональной версии программы КОМПАС – это невозможность моделирования трехмерных сборок. Остальные же функции полностью присутствуют в программе КОМПАС-3D LT V10.


Программа для черчения A9CAD — скачать бесплатно A9CAD 2.2.1

Специализированная программа автоматизированного создания и проектирования чертежей. Программа A9CAD поддерживает такие стандарты чертежей как DWG и DXF. В программе можно создавать такие элементы чертежей, как: круг, линия, прямоугольник, эллипс, проставлять размеры на чертежах, компоновать чертежи и публиковать их. Программа A9CAD позволяет создавать только 2D чертежи, что является достаточным для любого студента.
«A9CAD» — свободно распространяемая программа поэтому у Вас никогда не встанет вопрос с приобретением лицензии.


Программа DWG TrueView для просмотра чертежей

Программа для просмотра и редактирования чертежей  DWG TrueView

Бесплатная программа DWG TrueView разработанная компанией Autodesk позволяет просматривать, публиковать и выводить на печать файлы в форматах DWG.



дизайн-проектов | Инженерная графика и дизайн | Бесплатный курс

Описание

Откройте для себя основы программного обеспечения для автоматизированного проектирования и все связанные с этим сложности с этим увлекательным курсом по дизайн-проектам в области инженерной графики и дизайна. Вы начнете с введения в компьютерную графику и познакомитесь с трехмерным моделированием и инженерной графикой в ​​трехмерном твердотельном моделировании. После этого вы изучите классификации этих трехмерных моделей, включая каркасную модель, поверхностную модель и твердотельную модель, и узнаете преимущества и недостатки каждой из них.Вы разберете поверхностные модели дальше и рассмотрите более подробную информацию. Эта часть будет включать изучение методов интерполяции для построения модели поверхности. Есть семь различных методов интерполяции. Это бикубические поверхности Эрмита, поверхности Безье, поверхности B-сплайнов, поверхности Кунса, поверхности Гордона, поверхности скругления и поверхности смещения. Вы обсудите параметры и основные концепции, лежащие в основе каждого из них, прежде чем познакомитесь с программным обеспечением для автоматизированного проектирования (САПР).

Далее вы узнаете, как САПР используется для создания промышленных объектов и сборок и используется в художественном представлении.Он также используется в киноиндустрии и в видеоиграх. После этого вы впервые познакомитесь с программой SolidWorks, где вы проанализируете основные функции программного обеспечения и выучите ключевые фразы и слова, используемые для описания простых тем. Это базовое введение перед тем, как углубляться в гораздо более сложные графические проекты в SolidWorks. В SolidWorks вы начнете обсуждать рисование вручную, а затем рассмотрите форму и построение объекта. Вы узнаете об отдельных компонентах, необходимых для создания более сложных объектов, и о том, как соединить отдельные конструкции вместе.Вы изучите как двухмерные, так и трехмерные эскизы и научитесь преобразовывать их в более сложные сборки.

Наконец, вы начнете строить трехмерную геометрию и изучать процессы, связанные с созданием болтов и гаек в качестве примера. Вы продолжите исследовать справочные плоскости и сборочные чертежи, а также узнаете, как эта технология используется в механическом проектировании и сборке изделий. Наконец, вы изучите передовые методы и ноу-хау для создания одноцилиндрового двигателя в качестве прогрессивного примера и начнете изучать основы механических сопряжений, используемых для соединения компонентов.Этот курс очень практичен и исключительно полезен в любой области дизайна или инженерии. Это более продвинутый курс, который рекомендуется тем, кто хочет расширить уже имеющиеся знания в области графического дизайна и инженерии. Этот курс расширит ваши навыки и позволит вам стать более подготовленным человеком в своей области. Так зачем ждать? Начните этот курс сегодня и расширите свои знания по этому предмету.

Начать курс сейчас Руководство по дизайну

: инженерные чертежи и зарисовки | Связанные ресурсы | Дизайн и производство I | Машиностроение

Чтобы увидеть анимированную версию этого руководства, обратитесь к разделу «Черчение и черчение» в компьютерной системе обучения инженерного проектирования Массачусетского технологического института.(EDICS)

Указатель раздаточных материалов

Изометрический чертеж

Ортогональные или многоракурсные чертежи

Нанесение размеров

Разрез

Инструменты для рисования

Сборочные чертежи

Виды поперечных сечений

сечениями половин с отверстиями

, Ребра и т. Д.

Дополнительные размеры

Где разместить размеры

Введение

Один из лучших способов передать свои идеи — это использовать какую-либо форму изображения или рисунка.Особенно это актуально для инженера. Цель этого руководства — дать вам основы инженерного эскиза и рисования.

Мы будем рассматривать «зарисовку» и «рисование» как одно целое. «Набросок» обычно означает рисование от руки. «Рисование» обычно означает использование чертежных инструментов, от компасов до компьютеров, для повышения точности чертежей.

Это всего лишь введение. Не беспокойтесь о понимании каждой детали прямо сейчас — просто почувствуйте язык графики в целом.

Мы надеемся, что вам понравится объект на Рисунке 1, потому что вы будете часто его видеть. Прежде чем мы приступим к каким-либо техническим чертежам, давайте внимательно рассмотрим этот странный блок с нескольких точек зрения.

Рисунок 1 — Обработанный блок.

Изометрический чертеж

Изображение объекта на рисунке 2 называется изометрическим рисунком. Это одно из семейства трехмерных изображений, называемых графическими рисунками. На изометрическом чертеже вертикальные линии объекта нарисованы вертикально, а горизонтальные линии в плоскостях ширины и глубины показаны под углом 30 градусов к горизонтали.При построении в соответствии с этими рекомендациями линии, параллельные этим трем осям, имеют истинную (в масштабе) длину. Линии, которые не параллельны этим осям, не будут иметь их истинную длину.

Рисунок 2 — Изометрический чертеж.

Любой инженерный чертеж должен отображать все: полное представление об объекте должно быть возможным из чертежа. Если изометрический чертеж может отображать все детали и все размеры на одном чертеже, это идеальный вариант. В изометрический рисунок можно упаковать большой объем информации.Однако, если бы объект на рисунке 2 имел отверстие на обратной стороне, он не был бы виден при использовании одного изометрического чертежа. Чтобы получить более полное представление об объекте, можно использовать ортогональную проекцию.

Ортогональный или многовидовой чертеж

Представьте, что у вас есть объект, подвешенный на прозрачных нитях внутри стеклянной коробки, как на рисунке 3.

Рисунок 3. Блок, подвешенный в стеклянной коробке.

Затем нарисуйте объект на каждой из трех граней, если смотреть с этого направления.Разверните коробку (рис. 4), и вы получите три вида. Мы называем это «орфографическим» или «многовидовым» рисунком.


Рисунок 4 — Создание ортогонального многоракурсного чертежа.

Рисунок 5 — Мультиэкранный рисунок и его объяснение.


Какие виды следует выбирать для многоракурсного чертежа? Виды, раскрывающие каждую деталь объекта. Три представления не всегда необходимы; нам нужно ровно столько представлений, сколько требуется для полного описания объекта.Например, для некоторых объектов требуется только два представления, а для других — четыре. Круглый объект на рисунке 6 требует только двух видов.

Рисунок 6. Объект, которому требуется только два ортогональных вида.


Определение размеров

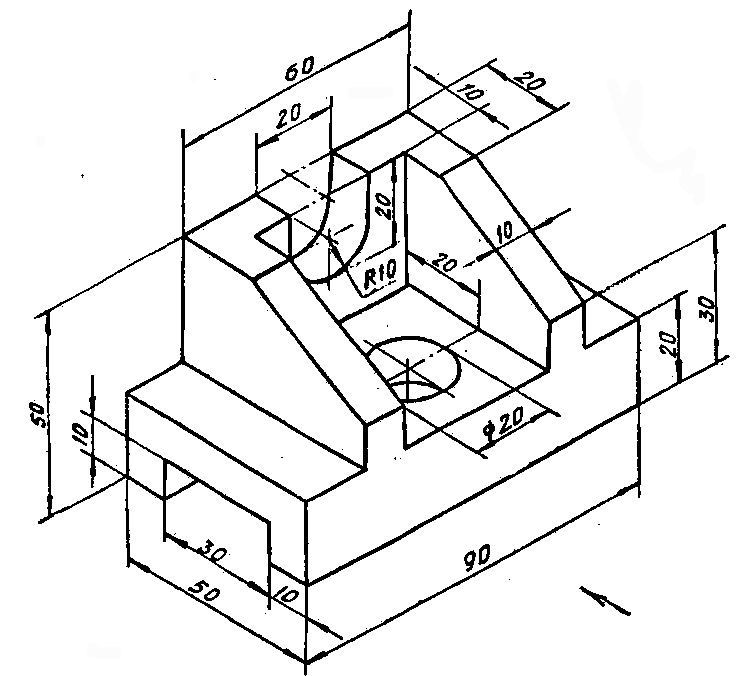

Рисунок 7 — Изометрический вид с размерами.


Мы «измерили» объект на изометрическом чертеже, показанном на рисунке 7. В качестве общего ориентира для определения размеров постарайтесь представить себе, что вы могли бы сделать объект и измерить его наиболее удобным способом.Уложите ровно столько размеров, сколько необходимо мастеру, чтобы сделать его — ни больше, ни меньше. Не добавляйте лишних размеров. Они не только загромождают чертеж, но и, если включены «допуски» или уровни точности, избыточные размеры часто приводят к конфликтам, когда допуски допусков могут быть добавлены по-разному.

Многократное измерение от одной точки до другой приведет к неточностям. Часто лучше измерять от одного конца до разных точек. Это дает размеры эталона.Полезно выбрать размещение размера в том порядке, в котором механик будет создавать деталь. Это соглашение может потребовать некоторого опыта.

Секционирование

Часто внутренние детали объекта не видны снаружи (рис. 8).

Рисунок 8 — Изометрический чертеж, на котором не показаны все детали.

Мы можем обойти это, притворившись разрезающим объект на плоскости и показав «вид в разрезе». Вид в разрезе применим к таким объектам, как блоки двигателя, внутренние детали которых сложны и их очень трудно понять из-за использования «скрытых» линий (скрытые линии, по соглашению, пунктирные) на ортогональном или изометрическом чертеже.

Представьте себе разрез объекта посередине (рисунок 9):


Рисунок 9 — «Разделение» объекта.

Рисунок 10 — Разрез объекта на рисунке 8.

Уберите переднюю половину (рисунок 10), и вы получите полный разрез (рисунок 11).

Рисунок 11. Изометрические и ортогональные виды в разрезе.

Поперечное сечение выглядит как на рисунке 11, если смотреть прямо.

Инструменты для рисования

Чтобы подготовить чертеж, можно использовать инструменты для рисования вручную (рис. 12) или компьютерное черчение или дизайн, или САПР. Основные стандарты и условные обозначения для чертежей одинаковы, независимо от того, какой инструмент дизайна вы используете для создания чертежей. Изучая черчение, мы подойдем к нему с точки зрения ручного черчения. Если рисунок сделан без инструментов или без САПР, он называется наброском от руки.


Рисунок 12 — Инструменты для рисования.

«Сборочные» чертежи

Изометрический вид «собранной» опорной системы опорного блока показан на рис. 13. Это близко соответствует тому, что вы фактически видите, глядя на объект под определенным углом. Мы не можем сказать, как выглядит внутренняя часть детали с этого вида.

Мы также можем показать изометрические виды опорного блока в разобранном или «разобранном виде» (рис. 14). Это позволяет увидеть внутренние компоненты подшипниковой системы. Изометрические чертежи могут ясно показать общую компоновку, но не детали и размеры.


Рисунок 13 — Подушка-блок (эскиз от руки).

Рисунок 14 — Подушка-блок в разобранном виде.

Виды в разрезе

Вид в разрезе отображает вырезанную часть объекта и является еще одним способом показать скрытые компоненты в устройстве.

Представьте себе плоскость, которая разрезает вертикально центр опорного блока, как показано на рисунке 15. Затем представьте себе удаление материала с передней части этой плоскости, как показано на рисунке 16.


Рисунок 15 — Блок подушки.

Рисунок 16 — Блок подушки.


Так будет выглядеть оставшаяся задняя часть. Диагональные линии (штриховка) показывают области, где материалы были разрезаны плоскостью разреза.

Рисунок 17 — Разрез «А-А».


Этот вид в разрезе (разрез A-A, рис. 17), перпендикулярный направлению взгляда, лучше показывает соотношение длины и диаметра.Эти рисунки сделать проще, чем изометрические. Опытные инженеры могут интерпретировать ортогональные чертежи без изометрического чертежа, но это требует некоторой практики.

Вид подшипника сверху «снаружи» показан на рисунке 18. Это ортогональный (перпендикулярный) выступ. Обратите внимание на направление стрелок на плоскости сечения «A-A».


Рисунок 18 — Вид подшипника «снаружи» сверху.

Полусечения

Полусечения — это вид объекта, показывающий половину вида в разрезе, как на рисунках 19 и 20.

Рисунок 19 — Изометрические изображения в полный рост и в разрезе.

Рисунок 20 — Вид спереди и половинный разрез.


Диагональные линии на чертеже разреза используются для обозначения теоретически вырезанной области. Эти линии называются сечением футеровки или перекрестной штриховкой . Линии тонкие и обычно рисуются под углом 45 градусов к основному контуру объекта. Расстояние между строками должно быть равномерным.

Второе, более редкое использование перекрестной штриховки используется для обозначения материала объекта. Одна форма перекрестной штриховки может использоваться для чугуна, другая — для бронзы и так далее. Как правило, тип материала указывается в другом месте на чертеже, что делает ненужным использование различных типов штриховки.

Рисунок 21 — Половина разреза без скрытых линий.


Обычно скрытые (пунктирные) линии не используются на поперечном сечении, если они не нужны для целей определения размеров.Кроме того, некоторые скрытые линии на неразрезанной части чертежей не нужны (рис. 12), поскольку они становятся избыточной информацией и могут загромождать чертеж.

Разделение объектов с отверстиями, ребрами и т. Д.

Поперечное сечение справа на рис. 22 технически правильное. Однако на чертеже принято показывать вид слева в качестве предпочтительного метода разделения этого типа объекта.

Рисунок 22 — Поперечное сечение.

Нанесение размеров

Назначение размеров — дать четкое и полное описание объекта.Полный набор размеров допускает только одну интерпретацию, необходимую для построения детали. Размеры должны соответствовать этим рекомендациям.

  1. Точность: должны быть указаны правильные значения.
  2. Четкость: размеры должны быть размещены в соответствующих положениях.
  3. Полнота: ничего нельзя упускать и ничего не дублировать.
  4. Читаемость: для разборчивости необходимо использовать линии соответствующего качества.

Основные сведения: определения и размеры

Размерная линия представляет собой тонкую линию, разорванную посередине, чтобы можно было разместить значение размера, со стрелками на каждом конце (рис. 23).


Рисунок 23 — Чертеж с размерами.


Наконечник стрелы имеет длину примерно 3 мм и ширину 1 мм. То есть длина примерно в три раза больше ширины. Выносная линия продолжает линию объекта до размерной линии. Первая размерная линия должна находиться на расстоянии примерно 12 мм (0,6 дюйма) от объекта. Выносные линии начинаются на 1,5 мм от объекта и проходят на 3 мм от последней размерной линии.

Выноска — это тонкая линия, используемая для соединения размера с определенной областью (рисунок 24).


Рисунок 24 — Пример чертежа с выноской.

Выноска также может использоваться для обозначения примечания или комментария о конкретной области. Когда пространство ограничено, стрелки могут быть заменены толстой черной точкой, как на рисунке 23. Также на этом рисунке два отверстия идентичны, что позволяет использовать обозначение «2x» и размер, указывающий только на одно из круги.

Где разместить размеры

Размеры должны быть размещены на грани, которая наиболее четко описывает элемент.Примеры подходящего и несоответствующего размещения размеров показаны на рисунке 25.


Рисунок 25 — Пример подходящего и несоответствующего размера.

Чтобы понять, что такое определение размеров, мы можем начать с простого прямоугольного блока. Для полного описания этого простого объекта необходимы только три измерения (рис. 26). Выбор места для размещения размеров невелик.


Рисунок 26 — Простой объект.

При измерении размеров блока с выемкой или вырезом необходимо сделать несколько вариантов (рисунок 27). Обычно лучше всего проводить измерения от общей линии или поверхности. Это можно назвать базовой линией поверхности. Это исключает добавление неточностей измерения или обработки, которые могут возникнуть из-за «цепного» или «серийного» определения размеров. Обратите внимание, как размеры берут начало на опорных поверхностях. Мы выбрали одну опорную поверхность на рисунке 27, а другую — на рисунке 28. Пока мы последовательны, это не имеет значения.(Мы просто показываем вид сверху).

Рисунок 27 — Пример наземной базы.

Рисунок 28 — Пример наземной базы.

На рисунке 29 мы показали отверстие, которое мы выбрали для измерения на левой стороне объекта. Ø означает «диаметр».


Рисунок 29 — Пример отверстия с заданными размерами.

Когда левая сторона блока представляет собой «радиусы», как на рисунке 30, мы нарушаем наше правило, что мы не должны дублировать размеры.Общая длина известна, потому что указан радиус кривой с левой стороны. Затем, для ясности, мы добавляем общую длину 60 и отмечаем, что это эталонный (REF) размер. Это означает, что на самом деле это не требуется.


Рисунок 30 — Пример отверстия с прямым размером.

Где-то на бумаге, обычно внизу, должна быть размещена информация о том, какая система измерения используется (например, дюймы и миллиметры), а также масштаб чертежа.

Рисунок 31 — Пример отверстия с прямым размером.

Этот рисунок симметричен относительно горизонтальной средней линии. Осевые линии (пунктирные) используются для симметричных объектов, а также для центров окружностей и отверстий. Мы можем наносить размеры непосредственно по средней линии, как на рисунке 31. В некоторых случаях этот метод может быть более понятным, чем простое нанесение размеров между поверхностями.

Сертификат инженерной графики и технологий дизайна

Сертификат

Сертификат готовит студентов к возрастающему количеству рабочих мест начального уровня в инженерных, строительных и архитектурных фирмах.Курсовая работа включает инструктаж и практическое обучение в следующих областях: компьютерное и обычное черчение, строительные материалы и процессы, основы инженерной механики и оценка архитектурных затрат. Студенты набирают 49 кредитов, в результате чего выдается Сертификат архитектурно-строительного проекта. Студенты могут продолжить свое образование, перейдя в AAS по архитектурному проектированию.

Предполагаемая продолжительность завершения

Степень Кварталы Кредиты
Сертификат Полный рабочий день: 4
Неполный рабочий день: 6
49.0

Продолжительность программы является приблизительной, а не гарантиями. Для самой последней программы Информацию, пожалуйста, уточняйте у контактного лица программы.

Размещение в ENGL 097 / ENGL 098 или выше, Размещение в MATH 084 или выше Завершение автобуса 169 или IT 101.

  • Продемонстрировать знание строительных материалов и методов, а также их строительных систем.
  • Правильно используйте строительные нормы и стандарты в среде проектирования.
  • Управляйте данными и четко обменивайтесь идеями.
  • Продемонстрировать способность создавать точные рабочие чертежи на основе измерений.
  • Четкое создание строительных чертежей с помощью программного обеспечения 2D CAD.
  • Продемонстрировать способность анализировать влияние конструкции здания на окружающее сообщество.
  • Продемонстрировать знание типов зданий.
  • Продемонстрировать знание инфраструктуры; то есть HVAC, электричество и сантехника.

Чтобы узнать текущие оценки занятости и заработной платы, посетите следующие онлайн-ресурсы и искать соответствующий профессиональный термин:

Все затраты являются приблизительными и не являются гарантиями.Для самой последней программы Информация, уточняйте у консультанта по телефону 206.934.5391. Есть дополнительные расходы на книги и запасы. Каждый студент несет ответственность за покупку определенных материалов и необходимых инструменты до начала инструкции.

Неполный рабочий день
  • Стоимость проживания: 5686 долларов.45
  • Расходы для нерезидентов : 6 432,23 долл. США
  • Стоимость иностранных студентов : 14 656 долларов.88

Часы могут варьироваться в зависимости от требований конкретной программы. Для самой последней программы Информацию, уточняйте у консультанта по телефону 206.934.5391.

Удобство для рабочих

Эта программа предлагается время от времени и в форматах, соответствующих потребностям работающих взрослых. Сюда входят:

  • Гибрид
  • Гибридные курсы предоставляют студентам возможность гибкого планирования меньшего количества посещений университетского городка, охватывая те же материалы, что и эквивалентный класс, полностью проводимый на территории кампуса.В гибридных классах обычно проводится по крайней мере одно собрание в кампусе в неделю в сочетании с «виртуальным классом» с онлайн-контентом, уроками и мероприятиями.

Удобство для рабочих

Эта программа предлагается время от времени и в форматах, которые соответствуют потребностям работающих взрослых. Сюда входят:

  • Вечерние
  • Курсы, время начала которых — 16:00 или позже.

Курсовая работа

Курс ID курса Кредиты Наличие
Базовое проектирование в САПР для строительства и проектирования

Знакомит с основными методами компьютерного черчения с использованием программы Autodesk AutoCAD.Основное внимание будет уделено командам рисования, слоям, масштабированию, размеру и стилям текста, используемым в приложениях для строительства / дизайна. Особое внимание уделяется развитию производственных навыков. Первый из двухклассовой последовательности. Открытая лаборатория. Плата за компьютер.

TDR 111 5.0
Проектирование / строительство и проектирование в САПР среднего уровня

Продолжение курса TDR 111.Основное внимание будет уделяться использованию внешних источников, созданию блоков, пространству листа / модели, управлению файлами и обмену ими, а также построению графиков, поскольку это относится к приложениям для строительства / проектирования. Могут быть введены изометрические и трехмерные концепции. Плата за компьютер.

TDR 112 5.0
Основы черчения

Предназначен для ознакомления студентов с основами рисования / черчения от руки с использованием архитектурных / инженерных планов и деталей в качестве учебных материалов.Основное внимание будет уделяться использованию основного оборудования, линий, надписей от руки, орфографических проекций, изометрии и базовой компоновки листов. После ознакомления с основами студент может выбрать варианты дисциплины, включая проектирование основных механических, архитектурных и инженерных чертежей. Открытая лаборатория.

TDR 113 5.0
Материалы и методы строительства

Знакомит с основными материалами, используемыми в строительстве, с обсуждением процессов производства, изготовления, проектирования и сборки больших и малых зданий.Сосредоточьтесь на строительстве из стали, бетона, дерева и кирпичной кладки.

TDR 124 5.0
Системы в зданиях Курс

фокусируется на основных строительных системах, включая фундаменты, структурные системы, предотвращение потерь тепла, воду и отходы, противопожарную защиту, электричество и HVAC.Курс знакомит с Единым строительным кодексом, типом строительства и исторической дискуссией. Обсуждение будет включать расчет теплопотерь, боковых нагрузок и их сопротивляющихся элементов.

TDR 134 5.0
Дизайн и среда строительства

Знакомит с основными организационными, деловыми и правовыми аспектами строительства / проектирования.Включает в себя бизнес-формы, договорные обязательства, вопросы занятости, регистрационные обязанности для общественности, безопасность и другие вопросы, которые могут повлиять на бизнес.

TDR 144 5.0
Расширенный AutoCAD для проектирования арок и инженерных работ

Студент познакомится с передовыми концепциями AutoCAD.Курс продолжает развитие навыков работы с программой AutoCAD и предлагает инструкции и практические занятия по разработке инструментов повышения производительности, таких как макросы, шаблоны и настройка системы. Кроме того, студенты начнут работать в 3D (трехмерном пространстве). Предварительное условие: TDR 175. Плата за компьютер.

TDR 176 4.0
Курс ID курса Кредиты Наличие
Межличностное общение на рабочем месте

Этот курс обучает навыкам эффективного межличностного общения.Студенты изучают стили общения и эффективные способы адаптации коммуникации к потребностям бизнеса. Посредством индивидуальных и групповых занятий студенты улучшают понимание культурного разнообразия, невербального общения и индивидуальных влияний на общение. Также рассматриваются методы проведения неформальных и официальных бизнес-презентаций. Особое внимание уделяется тщательной подготовке к собеседованию при приеме на работу.

АВТОБУС 236 5.0
Математические приложения для анализа цепей

Запасной курс : MATH & 141 ​​- Pre-Calculus I (5 кредитов) или курс математики более высокого уровня

Это обзор основных математических приложений для анализа электронных схем.Включает фундаментальные концепции операций с числами, метрическую систему, фундаментальные алгебраические концепции, построение графиков, экспоненциальные и логарифмические функции, прямоугольные треугольники, основные триггерные функции, векторы и комплексные числа. Предпосылка: MAT 081 или эквивалент.

EET 109 5.0
Английская композиция I

English 101 — это письменный курс на уровне колледжа, в котором особое внимание уделяется академическому письму и основным стратегиям чтения и аналитического письма.Письменные задания сосредоточены на взаимодействии с различными текстами и реагировании на них. Обучение побуждает учащихся развиваться посредством анализа и размышлений как читателей, писателей и критически мыслящих людей. PREREQ: Размещение в ENGL & 101.

АНГЛИЙСКИЙ и 101 5.0

Инженерная графика и технологии дизайна A.В КАЧЕСТВЕ. : Прибрежный общественный колледж Алабамы

Расположение программы: кампус Bay Minette

Отдел прикладных технологий

Продолжительность: четыре семестра

Программа «Инженерная графика и технологии дизайна» предоставляет студентам техническую подготовку по интерпретации и созданию инженерной и архитектурной графики и данных. Навыки визуализации развиваются для разработки и оценки технического содержания. С помощью программного обеспечения для компьютерного моделирования 3D Solid студент получит навыки проектирования и преобразования сложных виртуальных моделей САПР в физические изделия.Программа готовит студента к карьере в области проектирования, производства, архитектуры и строительства, где на протяжении всего процесса проектирования требуются интеллектуальная графика, 3D-печать, быстрое прототипирование, технологии аддитивного производства и прямое цифровое производство.

Это карьерная программа, разработанная для студентов, которые после завершения могут сразу выйти на рынок труда. Хотя некоторые из курсов этой программы будут переведены в четырехлетние учебные заведения, эта программа не предназначена для передачи обучения; следовательно, на него не распространяются положения и условия STARS.

Первый семестр

По завершении первого семестра студенты имеют право на получение краткосрочного сертификата Design Basic.

Арт. № Название Кредиты
АВТОБУС 188 Персональное развитие 3
СНГ 146 Приложения для микрокомпьютеров 3
ДДТ 104 Основы компьютерного черчения и конструирования 3
ДДТ 111 Основы черчения и технологии дизайна 3
ДДТ 124 Базовый технический чертеж 3
WKO 107 или ORI 101 + 1
Промежуточная сумма кредитов 16

Второй семестр

По завершении второго семестра студенты имеют право на получение краткосрочного сертификата по технологии трехмерного дизайна.

Арт. № Название Кредиты
ADM 261 Обратное проектирование 3
ДДТ 127 Компьютерное черчение и проектирование среднего уровня 3
ДДТ 131 Основы машиностроения 3
ДДТ 132 Архитектурное проектирование 3
РУС 101 Английская композиция I 3
Компьютерные науки, математика или естественные науки факультатив + 3
Промежуточная сумма кредитов 18

Третий семестр

По завершении третьего семестра студенты имеют право на получение краткосрочного сертификата промежуточного трехмерного дизайна.

Арт. № Название Кредиты
АВТОБУС 215 или OAD 133 + 3
ДДТ 212 Архитектурное проектирование среднего уровня 3
ДДТ 214 Вытяжка трубы 3
ДДТ 225 Чертеж из конструкционной стали 3
ДДТ 233 Промежуточное трехмерное моделирование 3
MTH 116 Математические приложения 3
Промежуточная сумма кредитов 18

Заявление на выпускной

Четвертый семестр

* В зависимости от программы или курса от студента также могут потребовать приобрести определенные необходимые инструменты и принадлежности.

Гражданское строительство Проектирование и дизайн


Эта программа готовит студентов к работе в качестве ГРАЖДАНСКОГО ИНЖЕНЕРА, ДИЗАЙНЕРА или в области архитектуры или строительства. Строители создают подробные технические чертежи зданий, сооружений и различных строительных проектов, разработанные архитекторами и инженерами-строителями. Строители должны хорошо разбираться в программном обеспечении САПР, широко используемом в промышленности (AutoCAD, Civil 3D, REVIT), и иметь представление о текущих отраслевых методах черчения.Возможна работа в частном секторе, а также в местных и окружных правительственных учреждениях.

Навыки, приобретенные в этой программе, также являются важными профессиональными навыками для инженеров и архитекторов, поэтому студентам, изучающим эти области, также рекомендуется пройти эту курсовую работу. Многие из этих курсов повышения квалификации могут быть недоступны в университете, а другие могут быть переданы университету.

Результаты обучения:
Студенты смогут:
1. Выбирать и развивать инженерную карьеру.
2. Прочтите и создайте чертежи гражданского строительства, соответствующие отраслевым стандартам.
3. Используйте различные стандартные программы САПР в области гражданского строительства.

Эта программа имеет СЕРТИФИКАТ и АССОЦИАЦИОННУЮ СТЕПЕНЬ параметры. Необходимые базовые курсы одинаковы для обоих, но степень вариант также требует завершения общего образования курсовая работа по планам A, B или C каталога колледжа (~ 30 единиц).

Если для получения степени младшего специалиста требуется больше единиц (~ 60 единиц), студентам предлагается также выбрать из следующего списка: Engr 118 (геодезия), 119 (продвинутая геодезия).

Обязательные основные курсы:

Engr 100A
или
Engr 100B
Введение в инженерное дело
или
Введение в гражданское строительство
3
или
2
Engr 122
или
Engr 125
Инженерный чертеж
или
Инженерная графика
3
Engr 012 Чтение гражданских / архитектурных чертежей
2
Engr 183 AutoC 4
Engr 184 AutoCAD II
4
Engr 142 Civil 3D
4
Engr 154 Revit 9038 4



9 0005

Руководства по содержанию и результатам курса (CCOG) в PCC

Номер курса:
ENGR 102
Название курса:
Инженерная графика
Кредитные часы:
3
Часы лекций:
10
Часы лекций / лабораторий:
20
Часы работы лаборатории:
30
Специальная комиссия:
18 долларов США.00
Описание курса

: вводит ручное и компьютерное черчение, включая рисование от руки, стандарты черчения, графические чертежи и определение размеров. Включает создание двухмерных чертежей и трехмерных твердотельных моделей с помощью AutoCAD. Предпосылки: одобрение отдела или ENGR 101. Доступен аудит.

Предполагаемые результаты курса

По окончании курса студенты должны уметь:

  1. Рисовать двумерные орфографические рисунки и трехмерные изометрические изображения.
  2. Создавайте и изменяйте двумерные ортогональные чертежи с помощью программного обеспечения AutoCAD, в комплекте с линиями построения, размерами и слоями, соответствующими отраслевым стандартам.
  3. Создавайте трехмерные твердотельные модели с помощью AutoCAD и создавайте макеты пространства листа на основе геометрии пространства модели.
Стратегии оценки результатов

Индивидуальное и полное обсуждение в классе; лабораторные чертежи; Экзамены; итоговые результаты проекта могут быть использованы для оценки результатов
.

Содержание курса (темы, концепции, проблемы и навыки)

Темы, концепции и проблемы:

  1. Студенты гражданского, промышленного, производственного, машиностроительного и других инженерных специальностей должны уметь визуализировать твердые объекты, чтобы преуспеть в последующих курсах механики и дизайна.
  2. Инженеры должны иметь возможность общаться друг с другом, а также с производственным и строительным персоналом, используя графические представления физических объектов.
  3. Программное обеспечение для двумерного и твердотельного моделирования широко используется в инженерных профессиях.
  4. Многие выпускники инженерных специальностей выходят на рабочее место, выполняя ручные и компьютерные манипуляции с графикой.


Состав:

  1. Ортографические проекции.
  2. Типы и приоритеты линий.
  3. Вспомогательные виды.
  4. Виды в разрезе.
  5. Изометрический чертеж.
  6. Габаритные чертежи.
  7. Абсолютные, относительные и полярные координаты.
  8. Границы рисования, привязка, сетка, орто, масштабирование, привязка, слои.
  9. Сопряжение, фаска, перемещение, копирование, зеркальное отражение, смещение, удлинение, массив.
  10. Свойства, полилиния, растяжение, поворот, блоки, внешние ссылки.
  11. Пользовательская система координат (ПСК), видовые экраны, выдавливание, вращение.
  12. Команды для тел: цилиндр, сфера, прямоугольник, объединение, вычитание, пересечение.

Компетенции и навыки:
Студент сможет:

  1. эффективно общаться, используя ручные и компьютеризированные графические методы.
  2. Продемонстрируйте компетентность с помощью графического программного обеспечения AutoCAD.
  3. Создавайте твердотельные модели для использования на инженерных курсах второкурсников, младших и старших курсов.
  4. Визуализируйте трехмерные твердые тела из двухмерных изображений.
  5. Создайте портфолио из рисунков, чтобы продемонстрировать свои способности потенциальным работодателям.

Что такое компьютерное проектирование (САПР) и почему это важно

Когда большинство людей представляют себе строителя, они видят человека на строительной площадке в каске и жилете безопасности.Возможно, этот человек устанавливает гипсокартон, забивает гвозди, укладывает пол или даже обедает высоко над землей, напоминая о знаменитой фотографии «Обед на вершине небоскреба». Хотя все это составляет часть работы, строительство во многих отношениях является технической работой. Так было всегда, но с появлением САПР роль технологий в отрасли и их влияние на работу выросли.

История CAD

Истоки CAD восходят к началу 60-х, Патрику Ханратти и Ивану Сазерленду.Работая в General Electric, Ханратти разработал программу, которую он назвал DAC, первую систему, в которой использовалась интерактивная графика и система программирования с числовым программным управлением.

Всего два года спустя, в 1963 году, Иван Сазерленд разработал систему, которая «открыла новые горизонты в компьютерном 3D-моделировании и визуальном моделировании, которое является основой САПР». Сазерленд назвал свою программу Sketchpad и объяснил, что она «позволяет дизайнерам использовать световое перо для создания инженерных чертежей прямо на ЭЛТ».

В 1971 году Ханратти разработал программу под названием ADAM.Она была описана как «первая коммерчески доступная интегрированная интерактивная система графического дизайна, черчения и производства». Примерно девять из 10 программ САПР берут свое начало в ADAM.

Ханратти со временем модернизировал ADAM, что позволило ему работать на 16-битных и более поздних 32-битных компьютерах. С изменением названия на AD-2000 и расширением возможностей обработки и наплавки программа стала хитом.

Назначение CAD

Используемый инженерами, архитекторами и руководителями строительства, CAD заменил ручное черчение.Это помогает пользователям создавать проекты в 2D или 3D, чтобы они могли визуализировать конструкцию.

CAD позволяет разрабатывать, изменять и оптимизировать процесс проектирования.

CAD позволяет разрабатывать, изменять и оптимизировать процесс проектирования. Благодаря САПР инженеры могут создавать более точные представления и легко изменять их для повышения качества проектирования. Программное обеспечение также учитывает взаимодействие различных материалов: это особенно актуально, поскольку субподрядчики добавляют к чертежам дополнительные детали.

Сегодня чертежи / планы можно хранить в облаке. Таким образом, подрядчики получили доступ к чертежам / планам на основе САПР на рабочем месте. Целые группы могут легко проверить изменения плана, включая подрядчика и субподрядчиков. Таким образом, соответствующие стороны могут распознать возможное влияние изменений на строительство и при необходимости адаптироваться. Такой быстрый доступ к планам улучшает общение.

Эффективное использование всей информации в конечном итоге увеличивает производительность.САПР позволяет дизайнерам учитывать электричество, водопровод и другие элементы, помогая создать более комплексный дизайн. В конечном итоге это приводит к меньшему количеству изменений в работе и меньшему количеству сюрпризов во время строительства.

CAD и его дочерние продукты, с их многочисленными функциями, стали основным продуктом во всей строительной отрасли и на всех этапах процесса. Его технологическое влияние изменило правила игры в отрасли — строительство превратилось в технологическую работу.

CAD на практике

Эрик Силвик (Eric Cylwik) — старший виртуальный инженер-строитель в Sundt Construction, генеральном подрядчике полного цикла, который является одной из крупнейших строительных компаний в США.

Cylwik специализируется на виртуальном строительстве и на протяжении всей своей карьеры занимается 3D-моделированием строительных конструкций. В своей должности в Sundt Construction он поддерживает людей в строительном бизнесе, определяя, как технологии могут обеспечить предсказуемость, скорость и качество их работы. Он также следит за тем, чтобы технология работала правильно.

Cylwik начал использовать САПР еще во времена учебы в Университете штата Аризона, где он специализировался в области дизайна. «Это был первый инструмент, который я использовал при создании 3D-последовательностей и анимации», — сказал он.

Возможность визуализировать что-либо в 3D дает команде дизайнеров и строителей представление о том, как должен выглядеть законченный проект.

Сегодня Cylwik регулярно использует «множество различных инструментов, связанных с САПР». С их помощью он может разработать точные модели того, что еще предстоит разработать. Он разрабатывает способы передачи файлов между ключевыми игроками и создания окончательной модели замысла проекта.

«Возможность визуализировать что-либо в 3D дает команде дизайнеров и строителей представление о том, как должен выглядеть законченный проект», — сказал Цилвик.

Когда Цилвик работал в транспортной группе Сундта, он использовал данные САПР для определения высоты дорог, мостов и т. Д. Команда подключила САПР к полевому оборудованию, чтобы гарантировать, что оборудование выполняет задачи в соответствии со спецификациями. «Традиционно это было трудозатратно, но это [CAD] полностью меняет процесс. Это экономия времени; это повышает безопасность и снижает затраты ».

Есть много доступных предложений САПР, которые могут быть особенно полезны строителям.Ниже приведены некоторые из лучших программ САПР для строительной отрасли.

Лучшее доступное программное обеспечение САПР

CAD Civil 3D используется для планирования, проектирования и управления проектами гражданского строительства. Проекты можно разделить на «три основные категории проектов по освоению земель, водным ресурсам и транспорту; и может включать в себя застройку территории, дорожное строительство, развитие рек, строительство портов, каналов, плотин, набережных и многое другое. … [Он] используется для создания трехмерных (3D) моделей земли, воды или транспортных объектов с сохранением динамических связей с исходными данными, такими как объекты профилирования, структурные линии, изолинии и коридоры.”

CAD Plant 3D предлагает современные решения 3D-дизайна для проектировщиков и инженеров. Программа помогает упростить моделирование компонентов установки, включая трубопроводы и опорные конструкции. Программное обеспечение предлагает ряд инструментов для решения типичных задач проектирования завода и технологического процесса, таких как стандартизация и настройка деталей для конкретного проекта. Это также повышает точность, а также увеличивает производительность проектирования и проектирования, поскольку при построении модели решаются типичные проблемы.

CATIA — это облачное программное обеспечение для проектирования, которое используется для физического моделирования и используется во многих отраслях промышленности. В строительстве облегчает проектирование построек. Программное обеспечение также рассматривается как первоклассный инструмент для обработки поверхностей (развития формы объекта). Более того, CATIA поддерживает несколько этапов проектирования продукта и помогает в проектировании различных систем, таких как электронная система отопления, вентиляции и кондиционирования воздуха.

Технология и ее дочерние продукты стали незаменимыми для строительных проектов любого типа и на всех этапах.

SkyCiv Structural 3D — это облачная программа для проектирования конструкций, предназначенная для инженеров-строителей. Полностью интерактивная программа позволяет пользователям моделировать, анализировать и проектировать широкий спектр конструкций. Инженеры могут анализировать множество проблем, таких как изгиб, напряжение и изгиб. Благодаря функциональности модели интеллектуального ремонта программа помогает пользователям выявлять и устранять проблемы.

SolidWorks Premium, программа, работающая в Microsoft Windows, обладает мощными возможностями трехмерного проектирования.По общему признанию, его можно использовать для создания 2D-проектов, но именно инструменты, связанные с 3D, делают его настолько ценным для инженеров-механиков и дизайнеров. SolidWorks «объединяет мощные инструменты проектирования, в том числе ведущие в отрасли возможности создания деталей, сборок и чертежей со встроенными функциями моделирования, рендеринга, анимации, управления данными о продукте и оценки затрат». Программа позволяет пользователям создавать 3D-модель из 2D-плоскости и наоборот.

CAD прошел долгий путь с тех пор, как Ханратти, Сазерленд и другие изобрели и улучшили его.Технология и ее побочные продукты стали обязательными для строительных проектов любого типа и на всех этапах. Это повышает точность, улучшает коммуникацию, ускоряет процесс строительства и снижает затраты.

Если вам понравилась эта статья, вот несколько электронных книг , вебинаров и тематических исследований вам может понравиться:

Поддерживайте актуальность технологий

Исследование строительства Frampton

Технологии в поле

.

Ваш комментарий будет первым

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
