Обзор процессора Intel Core i7-8086K
В 1978 году компания Intel начала производство первого 16-бит процессора 8086, а спустя 40 лет (в 4 квартале 2018 года) на рынке появился Core i7-8086K с разблокированным множителем. По сути новинка является юбилейным устройством, которое заинтересует в первую очередь коллекционеров и энтузиастов, любящих ковыряться в чем-то уникальном и особенном.
Intel Core i7-8086K создан для разгона, в этом нет никаких сомнений.
Все дело в том, что Intel Core i7-8086K — это не что иное, как 6-ядерный Core i7-8700K, но с несколько увеличенной тактовой частотой. Номинал 8086К — 4 ГГц (для всех ядер), в режиме Turbo Boost одно ядро ускоряется до 5 ГГц. У 8700К эти цифры скромнее, но мы прекрасно знаем о том, что с помощью разблокированного множителя эти показатели можно без проблем уравнять.
При этом Intel Core i7-8086K стоит дороже Core i7-8700K. В этом нет ничего удивительного, за уникальные вещи по понятным причинам необходимо переплачивать.
В сети после анонса Intel Core i7-8086K гуляла информация об ограниченной доступности этого процессора, однако юбиляра хватит на всех. Даже по прошествии 6 месяцев этот ЦП реально найти в некоторых отечественных магазинах.
Технические особенности
В активе 14 нм Intel Core i7-8086K (Coffee Lake) шесть физических ядер и 12 вычислительных потоков. Объем кэша — 12 Мбайт. TDP – 95 Вт. Устройство совместимо с материнскими платами на базе Socket LGA 1151.
Процессор умеет работать с двухканальной оперативной памятью DDR4-2666, максимальный объем — 128 Гбайт. Core i7-8086K поддерживает, пожалуй, все современные разработки и команды от Intel (Optane, Intel SSE4.1, SSE4.2, AVX2), кроме vPro.
| Intel Core i7-8700K | Intel Core i7-8086K | |
|---|---|---|
| Техпроцесс | 14 нм | 14 нм |
| Socket | LGA 1151 | LGA 1151 |
| Ядра/потоки | 6/12 | 6/12 |
| Тактовая частота | 3700/4700 МГц | 4000/5000 МГц |
| Кэш | 12 Мбайт | 12 Мбайт |
| TDP | 95 Вт | 95 Вт |
| Поддержка памяти | DDR4-2666 | DDR4-2666 |
| Встроенная графика | Intel UHD Graphics 630 | Intel UHD Graphics 630 |
| Линии PCI Express | 16 | 16 |
| Intel Optane Memory | Да | Да |
| Intel Hyper-Threading | Да | Да |
| Intel vPro | Да | Нет |
| Intel Virtualization (VT-x) | Да | Да |
| Стоимость | 370$ | 425$ |
В активе Core i7-8086K есть и встроенное графическое ядро Intel UHD 630.
Intel Core i7-8086K — вещь, безусловно, уникальная.
Но даже в такой ситуации ощутимые просадки fps происходили регулярно (на отдельных картах).
Мы не станем называть Intel Core i7-8086K горячим процессором. Заявленные 95 Вт, безусловно, нужно отводить с помощью качественного воздушного кулера. Но, если вы не планируете разгонять этот процессор, для профильных нужд хватит даже самой бюджетной СО башенного типа за 20-30$. Ситуация меняется при разгоне, но об этом мы поговорим позже.

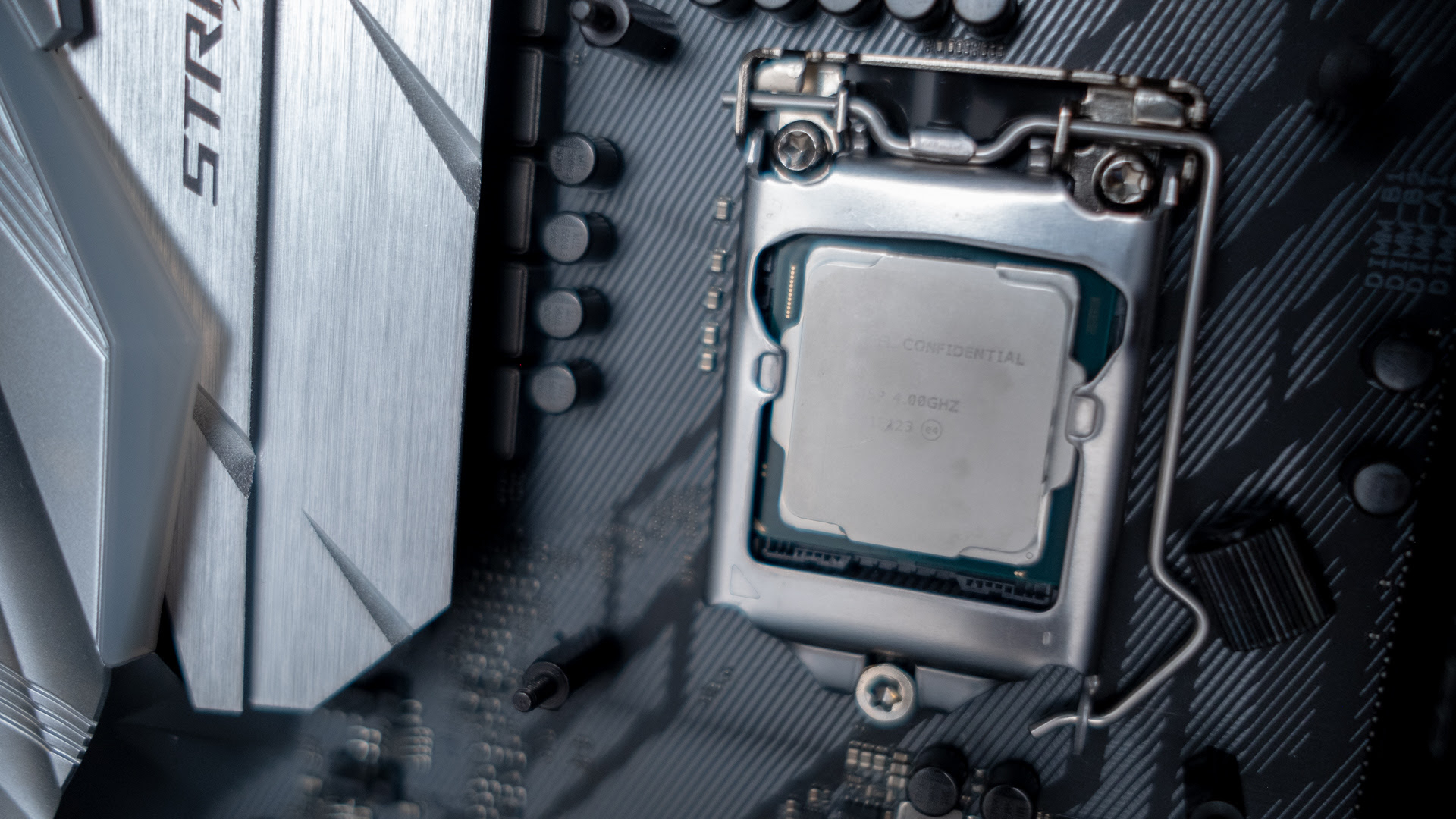

Тестовый стенд:
Материнская плата – ASUS ROG Strix Z390-E Gaming
Видеокарта – ASUS ROG Strix GTX 1080 Ti
Накопитель – Patriot Viper VPN100 256 Гбайт
Блок питания – Xilence Performance X 850 Вт
Производительность и результаты тестирования
Проведенные тесты лишний раз убеждают нас в том, что Intel Core i7-8086K по большому счету ничем не отличается от Core i7-8700K.
В некоторых тестах мы видим абсолютное равенство.
Перед нами топовый 6-ядерный процессор, мощности которого хватит для оперативной обработки всех существующих мультимедийных задач; устройство подойдет и для профессиональных нужд (которые не требуют больше 12 вычислительных потоков).
Высокая частота одного ядра помогает Intel Core i7-8086K раскрывать потенциал high-end видеокарт, хотя для компьютерных игр этот ЦП слишком хорош. Если вы взгляните на тестовые диаграммы, то убедитесь в том, что для стабильно высокого среднего кадр/с современным трехмерным проектам хватает и более доступных
Оверклокинг
Intel Core i7-8086K создан для разгона, в этом нет никаких сомнений. Но проблема заключается в том, что номинально этот ЦП функционирует на довольно высокой тактовой частоте. Чтобы достичь более-менее серьезных результатов, потребуется топовый воздушный кулер (с двумя или даже тремя вентиляторами), система жидкостного охлаждения или азот.
Рядового однопропеллерного кулера ID-Cooling SE-913X хватает для стабильной работы Intel Core i7-8086K на частоте 5 ГГц (все шесть ядер), при этом вольтаж автоматически поднимется до 1,345 В (1,305 недостаточно, вылетает синий экран), а это уже не номинальные 95 Вт, а около 135-155 Вт (по данным программы мониторинга).
Если вас не смущают периодические температурные скачки (а они будут достигать 86-89 градусов), можно и не искать качественную СО. Однако для постоянки стоит выбрать что-то посерьезнее; уровня Scythe Mugen 5 TUF Gaming Alliance. В таком случае перегрев обозреваемому ЦП грозить не будет (максимум 75 градусов).
На воздухе наш инженерный образец завелся и на 5200 ГГц, однако о стабильности речь не шла.
Заключение
Intel Core i7-8086K — вещь, безусловно, уникальная. Она создана для тех, кто готов за нее заплатить. Пользователю, которому действительно нужен мощный процессор с 6 физическими ядрами (12 вычислительных потоков), стоит обратить внимание на более доступный Core i7-8700K.
Он ничем не хуже.
Тем не менее, этот факт не отменяет оригинальности и некоторой таинственности Intel Core i7-8086K, который точно не потеряет актуальности еще лет 5-7 (на ум приходит сравнение с Core i7-2600K, он появился на свет в 2011 году).
Если в профильную систему установить Intel Core i7-8086K, шустрые планки памяти, юбилейную материнскую плату (например, от ASUS) и лимитированную видеокарту, получится единичный продукт, не похожий на остальные. Рекомендуем.
Ключевые слова: IntelContinue Reading
The Intel Core i7-8086K (часть 1) / Блог компании ua-hosting.company / Хабр
Часть 1>>
Часть 2>>
Часть 3>>
Часть 4The Intel Core i7-8086K: обзор
Intel объявила о выпуске нового процессора, и мы в свою очередь обратились в компанию с просьбой предоставить нам один образец для тестирования. Получив в ответ — «никаких образцов для прессы», мы просто купили процессор самостоятельно.
В честь 40-летнего юбилея микроархитектуры x86 и процессора 8086 Intel выпустила Core i7-8086K на базе Coffee Lake с турбо частотой до 5,0 ГГц. Intel выпустила лимитированную партию из 50 000 процессоров, 8086 из которых участвуют в региональных лотереях и бесплатно раздаются победителям. Так выглядит «дерзкий» маркетинговый ход от Intel в продвижении своей главной линейки продуктов. Как и у большинства процессоров, весь секрет кроется в биннинге, и это действительно самый производительный мейнстрим процессор, когда-либо выпущенный Intel. Однако 8086K, возможно, не настолько хорош, как кажется.
Причина праздника: 40 лет x86
Юбилейные процессоры, они же процессоры с ограниченным тиражом, на долгие годы остаются «темной лошадкой». Еще в июне 2014 года Intel выпустила версию Pentium Anniversary Edition G3258 — оверклокинговый двухъядерный процессор – с большим шумом и пафосом, но независимо от того, насколько процессор был разогнан, он никогда и близко не сравнился с полным четырехядерным процессором.
В 2009 году AMD запустила ограниченный 100 экземплярами Phenom II X4 TWKR — процессор, созданный превзойти мировые рекорды производительности. Он никогда не был доступен в рознице. Однако, в честь 50-летия Intel и 40-летия архитектуры x86, новый Core i7-8086K доступен для счастливых 50 000 пользователей.
Аплодисменты Дэвиду Шору из Wikichip, который предугадал появление шестиядерного Coffee Lake 8-го поколения с частотой 5.0 ГГц и под названием i7-8086K в юбилейную дату 8 июня.
То ли у Дэвида есть шпионы в Intel, то ли доступ к машине времени или невероятная способность влиять на производственные решения Intel, но он смог предсказать выход продукта еще 18 января.
Core i7-8086K, как и предсказал Дэвид, представляет собой шестиядерный процессор на базе Coffee Lake, работающий на турбо частоте 5.0 ГГц. Хотя партия процессоров, по сути, просто лучшие образцы биннинга Core i7-8700K.
Главное, что нужно отметить — процессор не выдает 5 ГГц на всех ядрах.
Поэтому один из ключевых вопросов к этому «более быстрому» процессору – насколько именно он быстрее, чем Core i7-8700K. Несколько лет назад Intel уже запустила ряд процессоров Devil’s Canyon в качестве «лучшей версии для разгона» основных процессоров Haswell, которые обеспечивали большую частоту и лучшую тепловую реакцию на частоту и напряжение. Если вы ожидали то же самое от Core i7-8086K, боюсь, вы можете разочароваться.
Intel Core i7-8086K имеет те же частоты в ядрах, что и Core i7-8700K, за исключением одного ядра. Всего одно ядро в режиме турбо имеет частоту, увеличенную с 4,7 ГГц до 5,0 ГГц, но именно оно является причиной всей шумихи.
Повышение турбо только одного ядра процессора имеет ограниченные преимущества. Для всех тестов, кроме самых чистых одноядерных, в результатах не должно быть никакой разницы. Проблема в том, что в очень немногих ситуациях на современных машинах загружено всего одно ядро: почти у каждого пользователя есть программы, работающие в фоновом режиме, такие как другие вкладки браузера, антивирусные сканеры или недобросовестные обновления. Геймеры не должны ожидать каких-либо заметных преимуществ.
Технически базовая частота повысилась с 3,7 ГГц до 4,0 ГГц, а это означает, что Intel гарантирует более высокую минимальную частоту для 95 Вт TDP, что практически неважно для пользователей, которые просто подключат процессор к своей системе. Дело в том, что процессор никогда не будет использовать эту базовую частоту.
Интересная часть этого обзора: базовые часы с тактовой частотой 4,0 ГГц означают, что это процессор от лучшего биннинга, и должен разгоняться лучше.
Исходя из результатов станет очевидным, что увеличение частоты турбо всего одного ядра процессора не стало большим прорывов, о котором говорит цифра «5,0 ГГц» на боковой панели коробки. Да и ценовая политика указывает на этот факт: Intel установила MSRP для Core i7-8086K в 425 долларов США, по сравнению с розничной ценой в $ 350 на Core i7-8700K. Это разница в $ 75 +, или даже больше, ведь 8700K периодически поступает в продажу по еще меньшей цене.
Некоторые особенности тестирования
Процессор, протестированный здесь, не был предоставлен нам компанией Intel на безвозмездных условиях. На Computex нам сказали, что Intel не планирует предоставлять образцы для СМИ. Это несколько разочаровало, если учесть, какой ажиотаж был поднят компанией вокруг новых процессоров. Есть предположение, что Intel без проблем продаст все юбилейные процессоры, а потому и нет смысла стимулировать дополнительные продажи за счет привлечения средств массовой информации.
После обзора, возможно возникнут и другие предположения, почему компания не заинтересована в проведение опроса со стороны средств массовой информации.
Я был на Тайване – необходимо было посетить несколько встреч после Computex, и не смог бы вернуться домой в свой офис в течение нескольких дней. Поэтому, когда Intel заявила, что они не предоставляют процессор, у нас было два варианта: попробовать выиграть один в лотерее и подождать восемь недель, или же дождаться моего возвращения домой и купить процессор. Мы нашли свой собственный, третий вариант — вариант AnandTech: купить процессор в одном из местных магазинов и проверить его здесь.

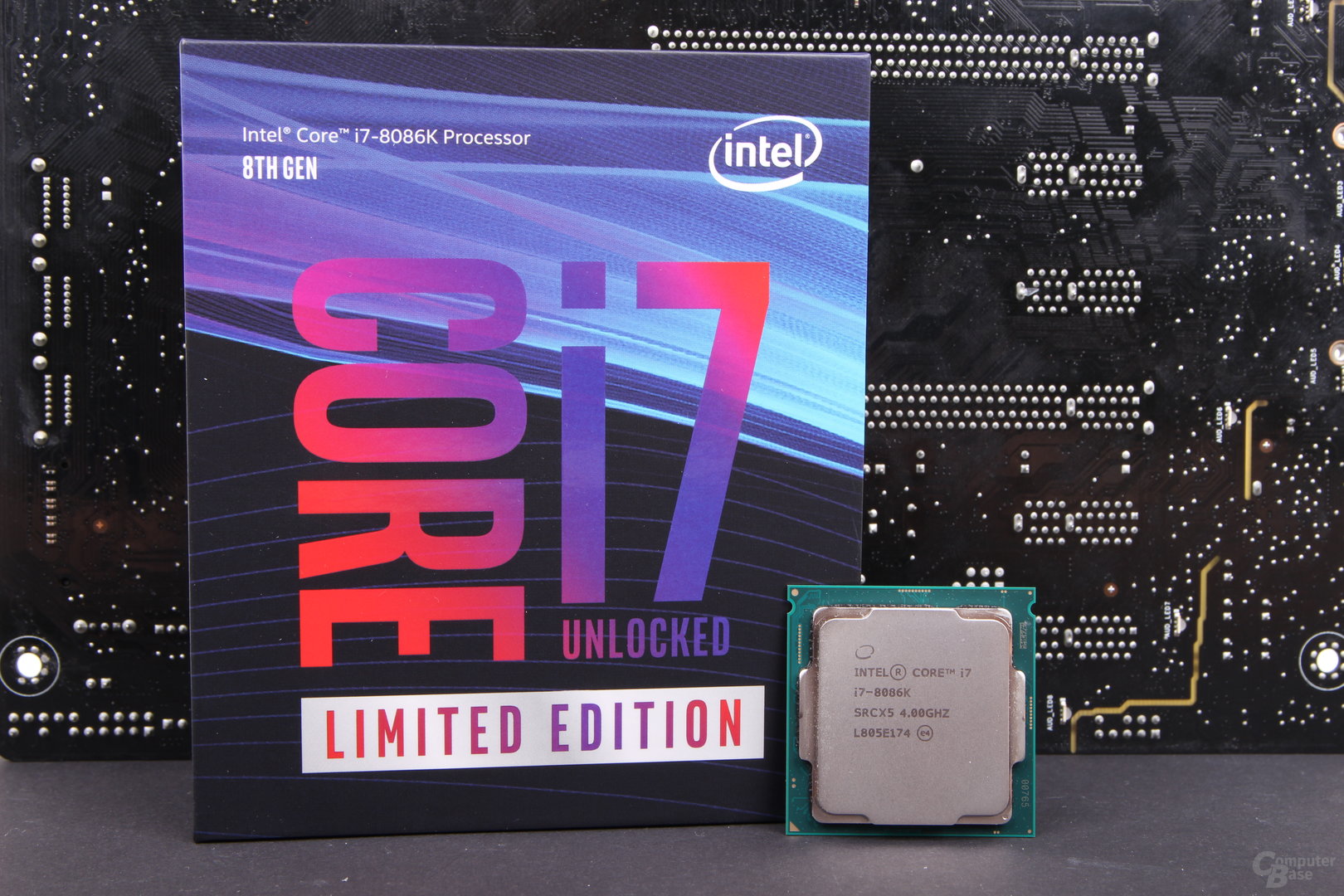

Какой-то парень с процессором в коробке
Мы обратились к партнерам, чтобы одолжить на пару дней систему для тестирования в гостиничном номере, и ASRock любезно предоставила материнскую плату. Уже вечером в мой отель была доставлена полностью готовая система из выставочного зала.
Огромная благодарность ASRock за их помощь, благодаря чему тестирование стало возможным.
Они также предоставили Core i7-8700K. Эта тестовая система, очевидно, отлична от моей тестовой системы в офисе ведь, как правило, ради справедливости обзоров мы используем постоянную систему для тестирования процессоров. Чтобы быть объективными, будем сравнивать только 8700K и 8086K. Есть еще хорошая новость – я взял свою стандартную ОС для тестирования, и сами тесты с собой на Тайвань. Никогда не уходите из дома без них, ребята.
Тестовая система
Как уже упоминалось, большое спасибо ASRock за предоставление системы в такое короткое время. Без них этот обзор не был бы возможен в желаемые сроки.
Следует отметить, что, как и в предыдущих обзорах, наши базовые настройки CPU включают настройку памяти на максимальную поддерживаемую частоту процессора. В этом случае мы используем DDR4-2666 для процессоров Intel Coffee Lake.
Следует отметить, что ASRock не смогли предоставить нам то же графический процессор, который я обычно использую для тестирования игр. Вместо этого мы смогли установить RX 580, так что это означает, что наши данные тестирования игр будут тоже иметь только две точки отсчета: Core i7-8700K и Core i7-8086K.
Как упоминалось ранее, одним из ключевых отличий этого теста является материнская плата. В офисе мы использовали ASRock Z370 Gaming i7 (P1.70 BIOS) для тестирования нашего Coffee Lake, в то время как здесь мы используем ASRock Z370 Taichi (P1.80 BIOS). Различные материнские платы, даже одной компании, используют разные методы управления внутренними частотами на плате (например, Uncore) или ограничениями мощности (PL2), которые могут отличаться от BIOS к BIOS. Трудно сохранить эти последовательности в разных системах, поэтому в результатах ожидаемы некоторые различия.
За короткое время, которое мы провели с процессором, мы набросали несколько страниц, чтобы заинтересовать вас:
1 часть
- Intel Core i7-8086K: 40 лет архитектуре x86
- Термальный интерфейс и экстремальный оверклокинг с lucky_n00b
- Анализ разгона и мощности
2 часть
- Тестирование производительности: CPU System Tests
- Тестирование производительности: CPU Rendering Tests
- Тестирование производительности: CPU Encoding Tests
- Тестирование производительности: CPU Office Tests
- Тестирование производительности: CPU Legacy Tests
3 часть
- Производительность в играх: Civilization 6
- Производительность в играх: Shadow of Mordor
- Производительность в играх: Rise of the Tomb Raider
- Производительность в играх: Rocket League
- Производительность в играх: Grand Theft Auto V
4 часть
- Overclocking производительность на 5.
0 GHz: CPU Tests - Overclocking производительность на 5.0 GHz: GPU Tests
- Выводы
0 GHz: CPU TestsТермический интерфейс и экстремальный разгон
Один из основных вопросов, связанных с новым процессором, заключается в том, решила ли Intel внести изменения в способ соединения ЦП и теплоотвода. Наилучший способ контакта — использовать пайку Indium-Tin или жидкий металл, чтобы обеспечить передачу тепловой нагрузки от процессора непосредственно на кулер. Более дешевый метод (но и более надежный) — с термопастой, которая более устойчива к коэффициентам теплового расширения в течение жизненного цикла процессора. В идеале мы ожидаем, что процессоры с наивысшей производительностью будут использовать метод пайки, в то время как более дешевые процессоры могут использовать термопасту. Однако Intel в последнее время делает свои процессоры исключительно с термопастой, в результате чего экстремальные энтузиасты прибегают к «вскрытию» процессора и замене термопасты жидким металлом.
AMD использует термопасту в своих APU, и несколько недель назад мы сделали руководство по «вскрытию»:
Delidding The AMD Ryzen 5 2400G APU: How To Guide and Results
Метод вскрытия чипа Intel в целом такой же. Однако вопрос ставший перед нами: что, если бы Intel перешла с термопасты, используемой на Core i7-8700K, на более разгонный и теплопроводящий материал для Core i7-8086K. Идея состоит в том, что если Intel ориентирована на энтузиастов, нужно использовать пайку, верно?
Сделать это возможным
Мы чрезвычайно благодарны Alva Jonathan, также известному как «Lucky_n00b», оверклокеру и журналисту Jagat Review. Я знаю Альва уже почти 10 лет, и, как и я, он также купил свой Core i7-8086K во время Computex на этой неделе, за исключением того, что он перешел сразу к вскрытию процессора и охлаждению жидким азотом. Он разрешил нам делиться своими результатами с нашей аудиторией, поэтому большое спасибо Алве!
Альва делает впечатляющий обзор разгона на всех новых платформах в Jagat Review (на индонезийском языке), а также великолепно себя показывает на соревнованиях по разгону во всем мире.
На этой неделе он занял третье место в live оверклокинг ивенте G.Skill на Computex, выиграв неплохое оборудование и денежный приз.
Открываем чип
Достаточно сказать, что Intel внесла нулевые изменения в тепловой интерфейс на Core i7-8086K. Он полностью идентичен Core i7-8700K, используя тот же проводник тепла, что и в предыдущих поколениях чипов. У современных процессоров Coffee Lake удаление термопасты и замена её реализацией жидкого металла обычно приводят к снижению температуры от 5 до 15 ° C (в зависимости от качества применения) или получения еще 100-300 МГц в зависимости от влияния напряжения на чип.
Альва рекомендует разбирать процессор для получения более высоких частот или снижения температуры, только если вы планируете подавать более 1,30 вольт на процессор. При этом напряжении, при хорошем кулере, температура процессора будет около 80 C при полной нагрузке CPU (мы можем подтвердить, наши результаты похожи), что является переломным моментом для тех, кто рассматривает как вариант разборку процессора.
На своем процессоре Альва достиг 5,0 ГГц при 1,20 вольтах, и CPU было достаточно стабильно, чтобы на CineBench R15 набрать 1627 баллов (по сравнению с 1424 на стоковом процессоре с быстрой памятью). Процессор также справился с частотой 5,2 ГГц при 1,35 В, что подняло его баллы до 1692. Альва использовал KingpinCooling KPX в качестве теплопроводящего материала для замены термопасты.
Выходя за пределы с помощью жидкого азота (LN2)
Экстремальный разгон — интересное времяпрепровождение, однако для пользователей, находящихся на вершине этого спорта, важен каждый МГц. Результат достигается не только путем охлаждения, но и физическим модифицированием систем, улучшением питания или настройкой напряжения вручную, а не через программное обеспечение. Для тех, кто умеет это делать, это настоящее соревнование, способное доставить немало острых ощущений.
Как мы видим из тестовых заметок Альвы, он начал работу с материнской платы MSI Z370 Godlike Gaming, подготовленной для охлаждения до сверхнизких температур, и использовал тяжелый медный сосуд LN2 для контроля температуры с помощью жидкого азота.
После того, как система охладилась до -100C, он загрузился, настроив BIOS так, что процессор находился на частоте 6.0 ГГц (60×100), с uncore 5.0 ГГц и при напряжении процессора 1,70 вольт. Не пытайтесь повторить это без сверх-охлаждения (!). Другие напряжения были следующими:
- SA/IO Voltage: 1.35 V
- DMI Voltage: 1.80 V
- CPU PLL Voltage: 2.20 V
- CPU PLL OC Voltage 2.20 V
- CPU ST Voltage: 1.35 V
- CPU ST V6 Voltage: 1.35 V
ЦП поддерживался в полном режиме 6C / 12T.
После загрузки в ОС, MSI Command Center Lite был использован для настройки переменных процессора (множитель, базовые часы, напряжение) в реальном времени. Система была охлаждена до предела, известного как бенчмаркинг с жидким азотом «full pot», и множитель был увеличен, чтобы найти абсолютный предел частоты процессора.
Конечный результат? 7309 МГц: здесь
В целом, процессоры на базе Skylake имеют тенденцию показывать пиковые частоты при охлаждении жидким азотом около 7,1-7,4 ГГц, поэтому новый процессор ничем не отличается от обычного.
Альва сказал, что он очень доволен полученным чипом, однако ему нужно будет проверить еще несколько, чтобы точно увидеть, где есть вариации (если есть) в матрице / партии от Intel. Когда Alva опубликует свою полную версию статьи о разгоне, я свяжусь с ним.
Обновление: Вот статья Альвы.
Анализ разгона и мощности
Чтобы проверить разгон для работы на постоянной основе 24/7 мы использовали систему в нашем гостиничном номере, чтобы оценить, как Core i7-8086K работает на жидком охлаждении с замкнутым контуром, проходя через мультипликаторы один за другим. Для этого мы использовали наш стандартный метод разгона.
Домашний разгон, шаг за шагом
Из-за времени и местоположения наш метод разгона был следующим:
- Начните с процессора с множителем 40x и 1.05 вольт
- Установите калибровку нагрузки линии на уровень 1 (ASRock Z370 Taichi)
- Загрузить ОС
- Запустите наш тест Blender, возьмите данные о мощности и температуре от AIDA
- Если система выходит из строя или температура превышает 95C, прекратите тестирование
- Если система дает сбой, добавьте +0,025 В и перейдите к шагу 3
- Если тест успешен, запишите результат Blender, добавьте множитель и вернитесь к шагу 3
Blender включает хорошее сочетание нагрузки на жесткий диск, загрузки памяти и, как результат, энергопотребления.
Любые проблемы, требующие дополнительного напряжения для стабилизации, могут быть найдены весьма быстро после начала испытания.
Тест Blender длится около пяти минут на Core i7-8086K, что достаточно для нашего быстрого тестирования разгона. Для пользователей, которые настаивают на уверенной стабильности в режиме 24/7, это не самый подходящий тест, но он все равно предоставляет отличную нагрузку на систему.
Результаты
Используя эту методологию, мы достигли следующих результатов:
При дефолтных настройках наша система попала бы в полномасштабное турбо на 4,3 ГГц и завершила бы тест за 311 секунд на Blender, с температурой CPU 62 градуса и потреблением 115 Вт. Мы также протестировали систему «на авто», но установив частоту 5.0 ГГц на всех ядрах. Это дало результат теста равный 268 секунд, но значительно более высокие температуру (82 C) и энергопотребление (175 Вт).
Если увеличивать вручную частоту, начиная с 4,0 ГГц, мы можем увидеть, что ОС перестает получать информацию о питании: AIDA64 показывала напряжение, которое медленно увеличивалось по мере увеличения множителя, даже если настройка напряжения в BIOS не изменялась.
AIDA64 также показывает сбой на 1,364 вольта, хотя регулировка напряжения в BIOS помогла с более высокими коэффициентами. Это было странно, но я думаю, что показательные результаты в таблице — Blender, Temperature и Power.
Я собираюсь настроить вывод результатов Blender как «рендер в час» — это легче визуализировать на графике.
Ключевым результатом здесь является 5,0 ГГц, он является отличным компромиссом питания и производительности, а также температуры и напряжения. На этом уровне система дает + 16% производительности за счет дополнительной + 16% частоты. Тем не менее при этом наблюдаются проблемы с питанием.
Сравнение ручного разгона 5,0 ГГц с «дефолтным» процессором показывает 32% -ное увеличение потребляемой мощности. Но если сравнивать с эквивалентным ручным «разгоном» на 4,3 ГГц, разница потребляемой мощности теперь составляет 68%. На этом этапе мы действительно «растягиваем» микроархитектурный дизайн до предела.
Следует отметить, что при дефолтных настройках система потребляла 115 Вт, что на 20 Вт выше заявленного TDP. Как упоминалось ранее, TDP определяется на базовой частоте, которая в этом случае равна 4,0 ГГц. Мы наблюдали энергопотребление 80 Вт на базовой частоте, показывая, что процессор по-прежнему – технически — под своим значением TDP, по крайней мере, если пользователь оптимизирует напряжение. На уровне потребления 95 Вт, если бы мы максимизировали частоту для этого TDP, то должны были бы увидеть базовую частоту 4,4 ГГц на этом чипе.
Однако подумайте, что могло бы произойти, если бы Intel решила увеличить TDP на + 10 Вт или +15 Вт, до 110 Вт. В этом случае у нас был бы чип с базовой частотой около 4,6 ГГц, с учетом результатов нашего тестирования. Как мы увидим в результатах на следующих страницах, Intel действительно упустила хороший шанс, отказавшись от увеличения TDP.
Взбираемся на вершину
Для всех, кто интересуется верхними пределами нашего чипа, назовем 5,1 ГГц реалистичным максимумом. Я не мог получить 5.2 ГГц, и сохранить систему стабильной в Blender более чем на 30 секунд. По мере того, как напряжение в BIOS повышалось до 1.425 вольт, система показывала максимальные температуры около 100 ° C, что значительно превышает комфортный предел. Хотя стоит упомянуть Альву и его отличный чип: он заявил, что с delidding (разборка чипа и замена теплопроводника) частота 5,2 ГГц вполне достижима, но дальнейшее увелечение может быть весьма затруднительным, учитывая, как быстро растет напряжение в нашем образце.
Что касается абсолютного максимума, при котором мы смогли загрузить Windows – мы наблюдали 5.4 ГГц. Никакая нагрузка не была применена из-за боязни перегрева, а при 5.5 ГГц система не смогла работать.
Тестирование на частоте 5,0 ГГц
В рамках нашего тестирования мы смогли провести несколько тестов как при высоком оверклокинге, так и с быстрой памятью (а также одновременно). Опять же, большое спасибо ASRock за предоставленную систему.
Спасибо, что остаетесь с нами. Вам нравятся наши статьи? Хотите видеть больше интересных материалов? Поддержите нас оформив заказ или порекомендовав знакомым, 30% скидка для пользователей Хабра на уникальный аналог entry-level серверов, который был придуман нами для Вас: Вся правда о VPS (KVM) E5-2650 v4 (6 Cores) 10GB DDR4 240GB SSD 1Gbps от $20 или как правильно делить сервер? (доступны варианты с RAID1 и RAID10, до 24 ядер и до 40GB DDR4).
Dell R730xd в 2 раза дешевле? Только у нас 2 х Intel Dodeca-Core Xeon E5-2650v4 128GB DDR4 6x480GB SSD 1Gbps 100 ТВ от $249 в Нидерландах и США! Читайте о том Как построить инфраструктуру корп. класса c применением серверов Dell R730xd Е5-2650 v4 стоимостью 9000 евро за копейки?
| Название архитектуры | Coffee Lake |
| Дата выпуска | 1 June 2018 |
| Цена на дату первого выпуска | $425 |
| Место в рейтинге | 371 |
| Цена сейчас | $552.96 |
| Processor Number | i7-8086K |
| Серия | 8th Generation Intel® Core™ i7 Processors |
| Status | Launched |
| Соотношение цена/производительность (0-100) | 8.98 |
| Применимость | Desktop |
| Поддержка 64 bit | |
| Base frequency | 4.00 GHz |
| Bus Speed | 8 GT/s DMI3 |
| Кэш 1-го уровня | 384 KB |
| Кэш 2-го уровня | 1.5 MB |
| Кэш 3-го уровня | 12 MB |
| Технологический процесс | 14 nm |
| Максимальная температура корпуса (TCase) | 72 °C |
| Максимальная температура ядра | 100°C |
| Максимальная частота | 5.00 GHz |
| Количество ядер | 6 |
| Количество потоков | 12 |
| Разблокирован | |
| Максимальное количество каналов памяти | 2 |
| Максимальная пропускная способность памяти | 41.6 GB/s |
| Максимальный размер памяти | 128 GB |
| Поддерживаемые типы памяти | DDR4-2666 |
| Device ID | 0x3E92 |
| Graphics base frequency | 350 MHz |
| Graphics max dynamic frequency | 1.20 GHz |
| Технология Intel® Clear Video HD | |
| Технология Intel® Clear Video | |
| Технология Intel® InTru™ 3D | |
| Intel® Quick Sync Video | |
| Объем видеопамяти | 64 GB |
| Интегрированная графика | Intel® UHD Graphics 630 |
| Максимально поддерживаемое количество мониторов | 3 |
| Поддержка разрешения 4K | |
| Максимальное разрешение через DisplayPort | 4096×2304@60Hz |
| Максимальное разрешение через eDP | 4096×2304@60Hz |
| Максимальное разрешение через HDMI 1.4 | 4096×2304@24Hz |
| DirectX | 12 |
| OpenGL | 4.5 |
| Low Halogen Options Available | |
| Максимальное количество процессоров в конфигурации | 1 |
| Package Size | 37.5mm x 37.5mm |
| Поддерживаемые сокеты | FCLGA1151 |
| Энергопотребление (TDP) | 95 Watt |
| Thermal Solution | PCG 2015D (130W) |
| Количество линий PCI Express | 16 |
| Ревизия PCI Express | 3.0 |
| PCIe configurations | Up to 1×16, 2×8, 1×8+2×4 |
| Scalability | 1S Only |
| Execute Disable Bit (EDB) | |
| Технология Intel® Identity Protection | |
| Intel® Memory Protection Extensions (Intel® MPX) | |
| Intel® OS Guard | |
| Технология Intel® Secure Key | |
| Intel® Software Guard Extensions (Intel® SGX) | |
| Технология Intel® Trusted Execution (TXT) | |
| Secure Boot | |
| Технология Enhanced Intel SpeedStep® | |
| Idle States | |
| Расширенные инструкции | Intel® SSE4.1, Intel® SSE4.2, Intel® AVX2 |
| Intel 64 | |
| Intel® Advanced Vector Extensions (AVX) | |
| Intel® AES New Instructions | |
| Технология Intel® Hyper-Threading | |
| Intel® Optane™ Memory Supported | |
| Intel® Stable Image Platform Program (SIPP) | |
| Intel® TSX-NI | |
| Технология Intel® Turbo Boost | |
| Intel® vPro™ Platform Eligibility | |
| Thermal Monitoring | |
| AMD Virtualization (AMD-V™) | |
| Intel® Virtualization Technology (VT-x) | |
| Intel® Virtualization Technology for Directed I/O (VT-d) | |
| Intel® VT-x with Extended Page Tables (EPT) | |
Сравнительное тестирование процессоров Intel Core i9-9900K, Core i7-8086K, Core i7-8700K и Core i9-9980XE GreenTech_Reviews
Сравнительное тестирование процессоров Intel Core i9-9900K, Core i7-8086K, Core i7-8700K и Core i9-9980XE
Давайте сразу на чистоту — процессор Core i7-8086K является имидж-продуктом, приуроченным к определённой дате — 50-летию компании Intel. Именно по этому и процессор и получил название, как и вышедший на рынок в июне 1978 года процессор 8086. И, да, партия данных процессоров ограничена, поэтому достаться он может только тем, кто успеет найти его в рознице и оформить заказ. Но, надо сказать, отличия между Core i7-8086K и Core i7-8700K заключаются не только в названии. Новичок обладает возможностью работы на частоте 5 ГГц при всех активных ядрах, в то время как i7-8700K ограничен лишь 4.7 ГГц. То есть, вы получаете не только эксклюзив для коллекции, но и более производительное решение.
Что ж, давайте проверим его возможности на практике!
Для начала — проведём визуализацию сцены в 3ds Max 2019 при помощи V-Ray Next. Отрыв новинки весьма хорош!
Проверим производительность и в случае пока ещё актуальным V-Ray RT.
Результаты в Adobe Premier Pro CC тоже ожидаемы — более 10% прироста производительности.
Конвертирование FLAC в MP3 — 320 треков общим объёмом 10.7 ГБ. Программа LameXP обрабатывает до 32 потоков одновременно.
Архивирование WinRAR.
Архивирование 7-zip.
Кодирование видео x265, FullHD.
Кодирование видео x265, 4K.
И теперь несколько игр.
Заключение
Процессор Core i7-8086K является на данный момент уникальным решением. Да, он не самый производительный из не-HEDT платформ (впереди Core i9-9900K), но среди 6-ядерников 8-го поколения он настоящий король как с точки зрения производительности, так и имиджа платформы в целом. Какие-либо дополнительные комментарии вряд ли уместны, так как данный продукт разработан, скорее, для фанатов, о чём говорит и его ограниченный тираж. Фанаты довольны, энтузиасты тоже. Разве ещё что-то нужно?
праздник к нам приходит? / Процессоры и память
Pentium III
P3 — один из самых мощных и производительных процессоров Intel, но в своей конструкции он мало чем отличается от P2, увеличена частота и добавлено около 70 новых инструкций. Первые модели объявлены в феврале 1999 г., тактовая частота 450 MHz, 500 MHz, 550 MHz и 600 MHz. Частота системной шины 100 MHz, 512Кб кэша второго уровня, 0.25 мкм технологический процесс, 9.5 млн транзисторов. В октябре 1999 г. также выпущена версия для мобильных компьютеров, выполненная по 0.18 мкм технологии с частотой 400 MHz, 450 MHz, 500 MHz, а также 0.18 мкм 533 MHz, 550 MHz, 600 MHz, 650 MHz, 700 MHz и 733 MHz модели. Для рабочих станций и серверов существует P3 Xeon, ориентированный на системную логику GX с 512Кб, 1Мб или 2Мб кэша второго уровня. Технологический процесс 0.25 мкм, системная шина работает на частоте 100 MHz, есть 0.18 мкм версия с частотой шины 133 MHz. Есть 600 MHz, 666 MHz и 733 MHz модели.
Технические характеристики
Характеристика
| 8086 | 80286 | 80386DX | 80386SX | 80486DX | 80486SX | |
| Год выпуска | 8.6.78 | 1.2.82 | 17.10.85 | 16.6.88 | 10.4.89 | 22.4.91 |
| Тактовая частота | 5MHz, 8MHz, 10MHz | 6MHz, 10MHz, 12MHz | 20MHz, 25MHz, 33MHz | 16MHz, 20MHz, 25MHz, 33MHz | 25MHz, 33MHz, 50MHz | 16MHz, 20MHz, 25MHz, 33MHz |
| Количество транзисторов | 29 тыс. | 130 тыс. | 270 тыс. | 270 тыс. | 1.2 млн | 1.1 млн |
| Быстродействие(оп. в сек.) | 0.3-0.7 млн | 0.99-2.66 млн | 5-11 млн | 2-2.9 млн | 27-41 млн | 13-27 млн |
| Технологический процесс | 3 мкм | 1.5 мкм | 1 мкм | 1 мкм | 1 мкм, 0.8 мкм | 0.8 мкм |
| Характеристика | Pentium | Pentium Pro | Pentium MMX | Pentium II | Celeron | Pentium III |
| Год выпуска | 22.3.93 | 1.11.95 | 8.1.97 | 7.5.97 | 15.4.98 | 26.2.99 |
| Тактовая частота | 60MHz, 66MHz, 75MHz, 100MHz, 120MHz, 133MHz, 150MHz, 166MHz, 200MHz | 150MHz, 166MHz, 180MHz, 200MHz | 166MHz, 200MHz, 233MHz | 233MHz, 266MHz, 300MHz, 333MHz, 350MHz, 400MHz, 450MHz | 266MHz, 300MHz, 333MHz, 366MHz, 400MHz, 433MHz, 466MHz, 500MHz, 533MHz | 450MHz, 500MHz, 550MHz, 600MHz, 650MHz, 700MHz, 733MHz |
| Количество транзисторов | 3.1-3.3 млн | 5.5 млн | 4.5 млн | 7.5 млн | 7.5-19 млн | 9.5-28 млн |
| Технологический процесс | 0.8 мкм, 0.6 мкм, 0.35 мкм | 0.6 мкм, 0.35 мкм | 0.35 мкм | 0.35 мкм, 0.25 мкм | 0.25 мкм | 0.25 мкм, 0.18 мкм |
А на следующей диаграмме изображено увеличение тактовой частоты в период с 1978 по 1999 год:
Что мы видим? За 23 года частота процессоров увеличилась в 146 раз! Ждем Pentium IV.
Pentium II
Первые Pentium II объявлены в мае 1997 г. как процессоры для настольных high-end компьютеров. Была изменена конструкция корпуса — кремниевую пластину с контактами заменили на картридж, увеличена частота шины, естественно, тактовая частота, расширены MMX инструкции. Первые модели 233 MHz — 300 MHz, производились по 0.35 мкм технологии, следующие уже по 0.25 мкм. Модели с частотой 333 MHz выпущены в январе 1998 г. и содержат 7.5 млн транзисторов. В апреле того же года появились 350 MHz и 400 MHz версии, а августе — 450 MHz. Все P2 имеют кэш второго уровня объемом 512Кб. Есть также модель для ноутбуков — Pentium II PE, а также для рабочих станций Pentium II Xeon 450 MHz.
Соглашения в организации памяти.
Память – байтная.
Слова желательно располагать по четному адресу и младший байт должен иметь более младший адрес. При таком расположении считывание слова происходит за один цикл шины.
Сегменты.
Длина одного сегмента до 64кБ. Сегменты могут располагаться произвольно и пересекаться.
Достоинства сегментации
:
1. Позволяет увеличить адресное пространство до 220, имея 16-битные внутренние регистры структуры.
2. Программы можно перемешать в адресном пространстве памяти путем перезагрузки базового адреса в сегменте.
3. Программист пишет программы в относительных адресах.
Недостатки сегментации
:
1. Нельзя манипулировать с физическими адресами.
Celeron
Celeron — упрощенный вариант P2 для дешевых компьютеров. Основные отличия этих процессоров в объеме кэша второго уровня частоте шины. Первые, выпущенные в апреле и июне 1998 г. Celeron’ы 266 MHz и 300 MHz не имели кэша вообще при частоте шины 66 MHz и выполнены в конструктиве SLOT1. Следущие модели имеют 128Кб кэша и выпускаются как для SLOT1, так и для Socket370 (PPGA), в их названии присутствует буква A (например, Celeron 333A). Тактовая частота 266 MHz, 300 MHz, 333 MHz, 366 MHz, 400 MHz, 433 MHz, 466 MHz, 500 MHz, 533 MHz. Все эти процессоры выполнены по 0.25 мкм технологии и имеют от 7.5 до 19 млн транзисторов.
Режимы работы
Микропроцессор может работать в двух режимах: максимальной и минимальной конфигурации.
В режиме минимальной конфигурации микропроцессор сам формирует набор сигналов для управления буферами на шинах и сигналов управления памятью и портами. Этот режим предназначен для однопроцессорных систем.
В режиме максимальной конфигурации микропроцессор код тика машинного цикла, на основе которого формируется сигналы управления буферами на шинах и сигналов управления памятью и портами.
Сигнал BHE разрешает передачу старшего байта при операции со словом.
Адресация к портам.
Порты могут быть однобайтными или двубайтными.
Режим максимальной конфигурации
Многопроцессорная система строиться в виде модулей. Каждый модуль имеет шину, память, и общий ресурс – память. Плюсы такого метода состоят в увеличении мощности и надежности ЭВМ.
Структурная схема микропроцессора 8086 в режиме максимальной конфигурации.
В этом режиме восемь выводов микропроцессора переопределяются.
В режиме максимальной конфигурации вывод MN/MX – заземляется и микропроцессор в каждом машинном цикле формирует тип машинного цикла по линии S0-2. Таким образом может существовать восемь типов машинных циклов: пассивный цикл, чтение/запись в память, чтение/запись в порты, машинный цикл останова, машинный цикл обработки прерываний, машинный цикл выработки кода команд. На основе S0-2 и сигналов CLK
контроллер шины формирует сигналы управления буферами.
ALE
– сигнал-строб адреса, идущего по шине AD в первом такте машинного цикла. Контроллер шины формирует сигнал для управления передачи, служащий для определения передачи по шине данных.
DEN
– разрешение ввода-вывода данных, который открывает входные вентили буферы данных, и внешней части шины данных.
Контроллер шины формирует семь командных сигналов для управления памятью и портами.
Сигнал INTA
формируется в виде двух импульсов. С первым импульсом контроллер прерываний извещается о переходе и машинном цикле обработки прерываний. Второй импульс служит для чтения векторов прерывания с шины данных. Когда PIC получил второй сигнал INTA, он сбрасывает восьмибитный код, а на выходе SP/EN формирует сигнал, открывающий буфер. Это позволяет микропроцессору считать с шины данных вектор.
Сигнал LOCK
– если необходимо выполнить команду полностью и что бы блокировать доступ других микропроцессоров к шине и памяти перед данной командой устанавливается префикс LOCK. Под его действием формируется сигнал LOCK, который поступает в схему арбитажа, и блокирует доступ других микропроцессоров к системной шине.
QS0-1
– выводы кода состояния очереди команд. Эти сигналы поступают к сопроцессору. Возможные состояния очереди: очередь обнулена, из очереди выбран первый байт, из очереди выбран очередной байт, очередь пассивна.
RQ/GT0
– вход с 0 – наиболее высокий приоритет.
Программная модель 8086
| 15 8 | 7 0 | ||||
| аккумулятор | AX | AH (100) | AL (000) | 000 | регистры |
| счетчик | CX | CH (101) | CL (001) | 001 | данных |
| данные | DX | DH (110) | DL (010) | 010 | |
| рег. базы | BX | BH (111) | BL (011) | 011 | |
| указатель стека | SP | 100 | указательные | ||
| указатель базы | BP | 101 | и индексные | ||
| индекс источника | SI | 110 | регистры | ||
| индекс приемника | DI | 111 | |||
| IP | |||||
| FLAGS | |||||
| сегментные регистры | |||||
| кода | CS | ||||
| данных | DS | 01 | |||
| стека | SS | 10 | |||
| доп. данных | ES | 11 | |||
| GS | |||||
| FS | |||||
Pentium
Pentium — первый суперскалярный процессор Intel. Суперскалярность — термин, означающий, что процессор имеет более одного вычислительного конвеера. У Pentium их два, что позволяет ему при одинаковых частотах быть вдвое производительней 486, выполняя сразу 2 инструкции за такт. Были выпущены следущие модели:
Pentium P5
Март 1993 г., тактовая частота 60 MHz и 66 MHz, 3.1 млн транзисторов, 0.8 мкм технология, 112 млн операций в секунду.
Pentium P54C
75 MHz- март 1994 г., 3.2 млн транзисторов, 0.6 мкм технологический процесс, 126 млн операций в секунду. 90 MHz и 100 MHz, 150-166 млн операций в секунду, 0.6 мкм, содержат 3.2 млн транзисторов. 120 MHz — март 1995 г., 0.6 и 0.35 мкм, 3.2 млн транзисторов, 203 млн операций в секунду. 133 MHz — июнь 1995 г., 0.35 мкм, 3.3 млн транзисторов. 166 MHz — январь 1996 г., 0.35 мкм, 3.3 млн транзисторов. 200 MHz — июнь 1996 г., 0.35 мкм технология, 3.3 млн транзисторов.
Pentium P6(Pentium Pro)
P Pro создавался, как процессор для серверов и рабочих станций (подобно нынешним P2 Xeon и P3 Xeon), имеет объединенный в одном корпусе кэш второго уровня объемом 256Кб (в августе 1997 г. появилась версия с 1Мб кэша второго уровня). Анонсирован в ноябре 1995 г., тактовая частота 150 MHz, 166 MHz, 180 MHz, 200 MHz, 0.35 мкм (150 MHz изготовлен по 0.6 мкм технологии), 5.5 млн транзисторов.
Pentium P55(Pentium MMX)
Pentium MMX — версия Pentium с дополнительными возможностями. Технология MMX должна была добавить/расширить мультимедиа возможности компьютеров, но, IMHO, ощутимой пользы не принесла. Единственное приложение, где я увидел разницу, была игра «Tiger Shark» — несколько уменьшился размер пикселей, из которых состояла вода и добавился относительно качественный туман. P MMX объявлен в январе 1997 г., тактовая частота 166 MHz и 200 MHz, в июне того же года появилась 233 MHz версия. Технологический процесс 0.35 мкм, 4.5 млн транзисторов.
Процессор Intel® Core™ i7-8086K (12 МБ кэш-памяти, до 5,00 ГГц) Спецификации продукции
Дата выпуска
Дата выпуска продукта.
Литография
Литография указывает на полупроводниковую технологию, используемую для производства интегрированных наборов микросхем и отчет показывается в нанометре (нм), что указывает на размер функций, встроенных в полупроводник.
Условия использования
Условия использования представляют собой условия окружающей среды и эксплуатации, вытекающие из контекста использования системы.
Информацию об условиях использования конкретного SKU см. в отчете PRQ.
Информацию о текущих условиях использования см. в разделе Intel UC (сайт CNDA)*.
Количество ядер
Количество ядер — это термин аппаратного обеспечения, описывающий число независимых центральных модулей обработки в одном вычислительном компоненте (кристалл).
Количество потоков
Поток или поток выполнения — это термин программного обеспечения, обозначающий базовую упорядоченную последовательность инструкций, которые могут быть переданы или обработаны одним ядром ЦП.
Базовая тактовая частота процессора
Базовая частота процессора — это скорость открытия/закрытия транзисторов процессора. Базовая частота процессора является рабочей точкой, где задается расчетная мощность (TDP). Частота измеряется в гигагерцах (ГГц) или миллиардах вычислительных циклов в секунду.
Максимальная тактовая частота с технологией Turbo Boost
Максимальная тактовая частота в режиме Turbo — это максимальная тактовая частота одноядерного процессора, которую можно достичь с помощью поддерживаемых им технологий Intel® Turbo Boost и Intel® Thermal Velocity Boost. Частота измеряется в гигагерцах (ГГц) или миллиардах вычислительных циклов в секунду.
Кэш-память
Кэш-память процессора — это область быстродействующей памяти, расположенная в процессоре. Интеллектуальная кэш-память Intel® Smart Cache указывает на архитектуру, которая позволяет всем ядрам совместно динамически использовать доступ к кэшу последнего уровня.
Частота системной шины
Шина — это подсистема, передающая данные между компонентами компьютера или между компьютерами. В качестве примера можно назвать системную шину (FSB), по которой происходит обмен данными между процессором и блоком контроллеров памяти; интерфейс DMI, который представляет собой соединение «точка-точка» между встроенным контроллером памяти Intel и блоком контроллеров ввода/вывода Intel на системной плате; и интерфейс Quick Path Interconnect (QPI), соединяющий процессор и интегрированный контроллер памяти.
Частота с технологией Intel® Turbo Boost 2.0
‡Тактовая частота с технологией Intel® Turbo Boost 2.0 — это максимальная тактовая частота одного ядра процессора, которую можно достичь с помощью технологии Intel® Turbo Boost. Частота обычно измеряется в гигагерцах (ГГц) или миллиардах вычислительных циклов в секунду.
Расчетная мощность
Расчетная тепловая мощность (TDP) указывает на среднее значение производительности в ваттах, когда мощность процессора рассеивается (при работе с базовой частотой, когда все ядра задействованы) в условиях сложной нагрузки, определенной Intel. Ознакомьтесь с требованиями к системам терморегуляции, представленными в техническом описании.
Доступные варианты для встраиваемых систем
Доступные варианты для встраиваемых систем указывают на продукты, обеспечивающие продленную возможность приобретения для интеллектуальных систем и встроенных решений. Спецификация продукции и условия использования представлены в отчете Production Release Qualification (PRQ). Обратитесь к представителю Intel для получения подробной информации.
Поиск продукции с Доступные варианты для встраиваемых систем
Макс. объем памяти (зависит от типа памяти)
Макс. объем памяти означает максимальный объем памяти, поддерживаемый процессором.
Типы памяти
Процессоры Intel® поддерживают четыре разных типа памяти: одноканальная, двухканальная, трехканальная и Flex.
Макс. число каналов памяти
От количества каналов памяти зависит пропускная способность приложений.
Макс. пропускная способность памяти
Макс. пропускная способность памяти означает максимальную скорость, с которой данные могут быть считаны из памяти или сохранены в памяти процессором (в ГБ/с).
Поддержка памяти ECC
‡Поддержка памяти ECC указывает на поддержку процессором памяти с кодом коррекции ошибок. Память ECC представляет собой такой типа памяти, который поддерживает выявление и исправление распространенных типов внутренних повреждений памяти. Обратите внимание, что поддержка памяти ECC требует поддержки и процессора, и набора микросхем.
Поиск продукции с Поддержка памяти ECC ‡
Встроенная в процессор графическая система
‡Графическая система процессора представляет собой интегрированную в процессор схему обработки графических данных, которая формирует работу функций видеосистемы, вычислительных процессов, мультимедиа и отображения информации. Системы HD-графики Intel®, Iris™ Graphics, Iris Plus Graphics и Iris Pro Graphics обеспечивают расширенное преобразование медиа-данных, высокие частоты кадров и возможность демонстрации видео в формате 4K Ultra HD (UHD). Для получения дополнительной информации см. страницу Технология Intel® Graphics.
Базовая частота графической системы
Базовая частота графической системы — это номинальная/гарантированная тактовая частота рендеринга графики (МГц).
Макс. динамическая частота графической системы
Макс. динамическая частота графической системы — это максимальная условная частота рендеринга (МГц), поддерживаемая HD-графикой Intel® с функцией Dynamic Frequency.
Макс. объем видеопамяти графической системы
Максимальное количество памяти, доступное для графической системы процессора. Графическая система процессора использует ту же память, что и сам процессор (с учетом ограничений для ОС, драйвера и системы т.д).
Поддержка 4K
Поддержка 4K определяет способность продукта воспроизводить данные с разрешением, как минимум, 3840 x 2160.
Макс. разрешение (HDMI 1.4)‡
Максимальное разрешение (HDMI) — максимальное разрешение, поддерживаемое процессором через интерфейс HDMI (24 бита на пиксель с частотой 60 Гц). Системное разрешение или разрешение экрана зависит от нескольких факторов дизайна системы, а именно, фактическое разрешение в системе может быть ниже.
Макс. разрешение (DP)‡
Максимальное разрешение (DP) — максимальное разрешение, поддерживаемое процессором через интерфейс DP (24 бита на пиксель с частотой 60 Гц). Системное разрешение или разрешение экрана зависит от нескольких факторов дизайна системы, а именно, фактическое разрешение в системе может быть ниже.
Макс. разрешение (eDP — встроенный плоский экран)
Максимальное разрешение (встроенный плоский экран) — максимальное разрешение, поддерживаемое процессором для встроенного плоского экрана (24 бита на пиксель с частотой 60 Гц). Системное разрешение или разрешение экрана зависит от нескольких факторов дизайна системы; фактическое разрешение на устройстве может быть ниже.
Поддержка DirectX*
DirectX* указывает на поддержку конкретной версии коллекции прикладных программных интерфейсов Microsoft для обработки мультимедийных вычислительных задач.
Поддержка OpenGL*
OpenGL (Open Graphics Library) — это язык с поддержкой различных платформ или кроссплатформенный прикладной программный интерфейс для отображения двухмерной (2D) и трехмерной (3D) векторной графики.
Intel® Quick Sync Video
Технология Intel® Quick Sync Video обеспечивает быструю конвертацию видео для портативных медиапроигрывателей, размещения в сети, а также редактирования и создания видео.
Поиск продукции с Intel® Quick Sync Video
Технология InTru 3D
Технология Intel InTru 3D позволяет воспроизводить трехмерные стереоскопические видеоматериалы в формате Blu-ray* с разрешением 1080p, используя интерфейс HDMI* 1.4 и высококачественный звук.
Технология Intel® Clear Video HD
Технология Intel® Clear Video HD, как и предшествующая ее появлению технология Intel® Clear Video, представляет собой набор технологий кодирования и обработки видео, встроенный в интегрированную графическую систему процессора. Эти технологии делают воспроизведение видео более стабильным, а графику — более четкой, яркой и реалистичной. Технология Intel® Clear Video HD обеспечивает более яркие цвета и более реалистичное отображение кожи благодаря улучшениям качества видео.
Технология Intel® Clear Video
Технология Intel® Clear Video представляет собой набор технологий кодирования и обработки видео, встроенный в интегрированную графическую систему процессора. Эти технологии делают воспроизведение видео более стабильным, а графику — более четкой, яркой и реалистичной.
Редакция PCI Express
Редакция PCI Express — это версия, поддерживаемая процессором. PCIe (Peripheral Component Interconnect Express) представляет собой стандарт высокоскоростной последовательной шины расширения для компьютеров для подключения к нему аппаратных устройств. Различные версии PCI Express поддерживают различные скорости передачи данных.
Конфигурации PCI Express
‡Конфигурации PCI Express (PCIe) описывают доступные конфигурации каналов PCIe, которые можно использовать для привязки каналов PCH PCIe к устройствам PCIe.
Макс. кол-во каналов PCI Express
Полоса PCI Express (PCIe) состоит из двух дифференциальных сигнальных пар для получения и передачи данных, а также является базовым элементом шины PCIe. Количество полос PCI Express — это общее число полос, которое поддерживается процессором.
Спецификации системы охлаждения
Рекомендуемая спецификация системы охлаждения Intel для надлежащей работы процессора.
T
JUNCTIONТемпература на фактическом пятне контакта — это максимальная температура, допустимая на кристалле процессора.
Поддержка памяти Intel® Optane™
‡Память Intel® Optane™ представляет собой новый революционный класс энергонезависимой памяти, работающей между системной памятью и устройствами хранения данных для повышения системной производительности и оперативности. В сочетании с драйвером технологии хранения Intel® Rapid она эффективно управляет несколькими уровнями систем хранения данных, предоставляя один виртуальный диск для нужд ОС, обеспечивая тем самым хранение наиболее часто используемой информации на самом быстродействующем уровне хранения данных. Для работы памяти Intel® Optane™ необходимы специальная аппаратная и программная конфигурации. Чтобы узнать о требованиях к конфигурации, посетите сайт https://www.intel.com/content/www/ru/ru/architecture-and-technology/optane-memory.html.
Технология Intel® Turbo Boost
‡Технология Intel® Turbo Boost динамически увеличивает частоту процессора до необходимого уровня, используя разницу между номинальным и максимальным значениями параметров температуры и энергопотребления, что позволяет увеличить эффективность энергопотребления или при необходимости «разогнать» процессор.
Технология Intel® Hyper-Threading
‡Intel® Hyper-Threading Technology (Intel® HT Technology) обеспечивает два потока обработки для каждого физического ядра. Многопоточные приложения могут выполнять больше задач параллельно, что значительно ускоряет выполнение работы.
Поиск продукции с Технология Intel® Hyper-Threading ‡
Технология виртуализации Intel® (VT-x)
‡Технология Intel® Virtualization для направленного ввода/вывода (VT-x) позволяет одной аппаратной платформе функционировать в качестве нескольких «виртуальных» платформ. Технология улучшает возможности управления, снижая время простоев и поддерживая продуктивность работы за счет выделения отдельных разделов для вычислительных операций.
Поиск продукции с Технология виртуализации Intel® (VT-x) ‡
Технология виртуализации Intel® для направленного ввода/вывода (VT-d)
‡Технология Intel® Virtualization Technology для направленного ввода/вывода дополняет поддержку виртуализации в процессорах на базе архитектуры IA-32 (VT-x) и в процессорах Itanium® (VT-i) функциями виртуализации устройств ввода/вывода. Технология Intel® Virtualization для направленного ввода/вывода помогает пользователям увеличить безопасность и надежность систем, а также повысить производительность устройств ввода/вывода в виртуальных средах.
Поиск продукции с Технология виртуализации Intel® для направленного ввода/вывода (VT-d) ‡
Intel® VT-x с таблицами Extended Page Tables (EPT)
‡Intel® VT-x с технологией Extended Page Tables, известной также как технология Second Level Address Translation (SLAT), обеспечивает ускорение работы виртуализованных приложений с интенсивным использованием памяти. Технология Extended Page Tables на платформах с поддержкой технологии виртуализации Intel® сокращает непроизводительные затраты памяти и энергопотребления и увеличивает время автономной работы благодаря аппаратной оптимизации управления таблицей переадресации страниц.
Intel® TSX-NI
Intel® Transactional Synchronization Extensions New Instructions (Intel® TSX-NI) представляют собой набор команд, ориентированных на масштабирование производительности в многопоточных средах. Эта технология помогает более эффективно осуществлять параллельные операции с помощью улучшенного контроля блокировки ПО.
Архитектура Intel® 64
‡Архитектура Intel® 64 в сочетании с соответствующим программным обеспечением поддерживает работу 64-разрядных приложений на серверах, рабочих станциях, настольных ПК и ноутбуках.¹ Архитектура Intel® 64 обеспечивает повышение производительности, за счет чего вычислительные системы могут использовать более 4 ГБ виртуальной и физической памяти.
Поиск продукции с Архитектура Intel® 64 ‡
Набор команд
Набор команд содержит базовые команды и инструкции, которые микропроцессор понимает и может выполнять. Показанное значение указывает, с каким набором команд Intel совместим данный процессор.
Расширения набора команд
Расширения набора команд — это дополнительные инструкции, с помощью которых можно повысить производительность при выполнении операций с несколькими объектами данных. К ним относятся SSE (Поддержка расширений SIMD) и AVX (Векторные расширения).
Состояния простоя
Режим состояния простоя (или C-состояния) используется для энергосбережения, когда процессор бездействует. C0 означает рабочее состояние, то есть ЦПУ в данный момент выполняет полезную работу. C1 — это первое состояние бездействия, С2 — второе состояние бездействия и т.д. Чем выше численный показатель С-состояния, тем больше действий по энергосбережению выполняет программа.
Enhanced Intel SpeedStep® Technology (Усовершенствованная технология Intel SpeedStep®)
Усовершенствованная технология Intel SpeedStep® позволяет обеспечить высокую производительность, а также соответствие требованиям мобильных систем к энергосбережению. Стандартная технология Intel SpeedStep® позволяет переключать уровень напряжения и частоты в зависимости от нагрузки на процессор. Усовершенствованная технология Intel SpeedStep® построена на той же архитектуре и использует такие стратегии разработки, как разделение изменений напряжения и частоты, а также распределение и восстановление тактового сигнала.
Технологии термоконтроля
Технологии термоконтроля защищают корпус процессора и систему от сбоя в результате перегрева с помощью нескольких функций управления температурным режимом. Внутрикристаллический цифровой термодатчик температуры (Digital Thermal Sensor — DTS) определяет температуру ядра, а функции управления температурным режимом при необходимости снижают энергопотребление корпусом процессора, тем самым уменьшая температуру, для обеспечения работы в пределах нормальных эксплуатационных характеристик.
Технология защиты конфиденциальности Intel®
‡Технология защиты конфиденциальности Intel® — встроенная технология безопасности, основанная на использовании токенов. Эта технология предоставляет простые и надежные средства контроля доступа к коммерческим и бизнес-данным в режиме онлайн, обеспечивая защиту от угроз безопасности и мошенничества. Технология защиты конфиденциальности Intel® использует аппаратные механизмы аутентификации ПК на веб-сайтах, в банковских системах и сетевых службах, подтверждая уникальность данного ПК, защищает от несанкционированного доступа и предотвращает атаки с использованием вредоносного ПО. Технология защиты конфиденциальности Intel® может использоваться в качестве ключевого компонента решений двухфакторной аутентификации, предназначенных для защиты информации на веб-сайтах и контроля доступа в бизнес-приложения.
Программа Intel® Stable Image Platform (Intel® SIPP)
Программа Intel® SIPP (Intel® Stable Image Platform Program) подразумевает нулевые изменения основных компонентов платформ и драйверов в течение не менее чем 15 месяцев или до следующего выпуска поколения, что упрощает эффективное управление конечными вычислительными системами ИТ-персоналом.
Подробнее о программе Intel® SIPP
Новые команды Intel® AES
Команды Intel® AES-NI (Intel® AES New Instructions) представляют собой набор команд, позволяющий быстро и безопасно обеспечить шифрование и расшифровку данных. Команды AES-NI могут применяться для решения широкого спектра криптографических задач, например, в приложениях, обеспечивающих групповое шифрование, расшифровку, аутентификацию, генерацию случайных чисел и аутентифицированное шифрование.
Поиск продукции с Новые команды Intel® AES
Secure Key
Технология Intel® Secure Key представляет собой генератор случайных чисел, создающий уникальные комбинации для усиления алгоритмов шифрования.
Intel® Software Guard Extensions (Intel® SGX)
Расширения Intel® SGX (Intel® Software Guard Extensions) открывают возможности создания доверенной и усиленной аппаратной защиты при выполнении приложениями важных процедур и обработки данных. ПО Intel® SGX дает разработчикам возможность распределения кода программ и данных по защищенным центральным процессором доверенным средам выполнения, TEE (Trusted Execution Environment).
Команды Intel® Memory Protection Extensions (Intel® MPX)
Расширения Intel® MPX (Intel® Memory Protection Extensions) представляют собой набор аппаратных функций, которые могут использоваться программным обеспечением в сочетании с изменениями компилятора для проверки безопасности создаваемых ссылок памяти во время компиляции вследствие возможного переполнения или недогрузки используемого буфера.
Технология Intel® Trusted Execution
‡Технология Intel® Trusted Execution расширяет возможности безопасного исполнения команд посредством аппаратного расширения возможностей процессоров и наборов микросхем Intel®. Эта технология обеспечивает для платформ цифрового офиса такие функции защиты, как измеряемый запуск приложений и защищенное выполнение команд. Это достигается за счет создания среды, где приложения выполняются изолированно от других приложений системы.
Поиск продукции с Технология Intel® Trusted Execution ‡
Функция Бит отмены выполнения
‡Бит отмены выполнения — это аппаратная функция безопасности, которая позволяет уменьшить уязвимость к вирусам и вредоносному коду, а также предотвратить выполнение вредоносного ПО и его распространение на сервере или в сети.
Intel® Boot Guard
Технология Intel® Device Protection с функциями Boot Guard используется для защиты систем от вирусов и вредоносных программ перед загрузкой операционных систем.
Обзор процессора Core i7-8086K: праздник к нам приходит?
Если вы следите за новостями процессорного рынка, то наверняка знаете, что 8 июня, в честь 40-летия со дня выпуска Intel 8086 – первого в истории чипа с архитектурой x86 – корпорация Intel выпустила ограниченное издание специального «юбилейного» процессора Core i7-8086K. Эта праздничная новинка – улучшенная модификация флагманского шестиядерного Coffee Lake для платформы LGA 1151 v2, способная «из коробки» развивать частоту до 5,0 ГГц. Данная величина – не просто красивая цифра, она имеет для Intel символическое значение. Благодаря ей компания берётся утверждать, что за прошедшие четыре десятка лет частоты её процессоров выросли ровно в 1000 раз.
Наряду с этим микропроцессорный гигант хвалится и другими свершениями, пусть и не имеющими столь же красивого численного выражения. Например тем, что число транзисторов в первом x86-процессоре составляло 29 тысяч, а сейчас (у Coffee Lake) оно превышает три миллиарда. Что разрешение техпроцесса уменьшилось с 3 мкм, использовавшихся в 1978 году, до современных 14 нм. А также тем, что плотность размещения транзисторов в процессорном кристалле за время сорокалетней эволюции от Intel 8086 до Coffee Lake выросла более чем в 22 тысячи раз.
Но наибольшее впечатление в характеристиках юбилейного процессора производит всё-таки не число транзисторов и площадь кристалла, а высокая частота — 5 ГГц, которую до настоящего момента никакие серийные интеловские x86-процессоры не брали (в скобках напомним о существовании AMD FX-9590, который смог прикоснуться к заветной отметке 5 ГГц ещё в 2013 году). Некоторые энтузиасты выводили на такой уровень шестиядерные Core i7-8700K посредством разгона, но теперь же, в честь праздника, Intel, кажется, решила выпустить заранее «прокаченный» процессор для тех, кто оверклокингом не увлекается: по крайней мере, именно так можно истолковать анонс Core i7-8086K. И это выглядит вполне в духе компании: из нашей памяти ещё не стёрся предыдущий юбилейный процессор, Pentium G3258, который Intel выпускала к 20-летней годовщине торговой марки Pentium. В нём был разблокирован коэффициент умножения, что придавало сугубо бюджетному и ординарному CPU немалую дополнительную практическую ценность.
Однако, забегая вперёд, сразу же разочаруем: на этот раз сделать столь же щедрый подарок у Intel не получилось, и заметного превосходства в потребительских качествах над прочими Coffee Lake от Core i7-8086K ждать не нужно. Несмотря на то, что новинка приурочена к ещё более памятной дате в истории компании и выпускается с гораздо большей помпезностью, в реальности она является очень близким синонимом Core i7-8700K.
Собственно, нежелание Intel предоставлять Core i7-8086K на тесты в независимые издания, по всей видимости, связано именно с тем, что данный процессор на самом деле является не совсем тем, за что его пытается выдавать маркетинговый отдел производителя. И в этом обзоре, для которого образец Core i7-8086K нам пришлось купить в магазине, мы попробуем объяснить, почему выпущенный ограниченной партией в 50 тысяч штук Core i7-8086K стоит скорее воспринимать как коллекционный предмет, по большому счёту не имеющий никаких значимых практических преимуществ по сравнению с уже присутствующим на рынке флагманским шестиядерным Coffee Lake.
Что не так с Core i7-8086K
Если посмотреть на официальные характеристики Core i7-8086K, которые Intel публикует на своём сайте, то возникает стойкое ощущение, что мы имеем дело с предварительно разогнанным на этапе производства Core i7-8700K.
| Core i7-8086K | Core i7-8700K | |
| Кодовое имя | Coffee Lake | Coffee Lake |
| Технология производства, нм | 14++ | 14++ |
| Ядра/потоки | 6/6 | 6/6 |
| Базовая частота, ГГц | 4,0 | 3,7 |
| Частота Turbo Boost 2.0, ГГц | 5,0 | 4,7 |
| L3-кеш, Мбайт | 12 | 12 |
| Поддержка памяти | DDR4-2666 | DDR4-2666 |
| Интегрированная графика | GT2: 24 EU | GT2: 24 EU |
| Макс. частота графического ядра, ГГц | 1,2 | 1,2 |
| Линии PCI Express | 16 | 16 |
| TDP, Вт | 95 | 95 |
| Сокет | LGA 1151 v2 | LGA 1151 v2 |
| Официальная цена | $425 | $359 |
Здесь Core i7-8086K действительно выглядит как улучшенная версия Core i7-8700K с возросшей на 300 МГц частотой, что конвертируется в базовую частоту на уровне 4,0 ГГц и возможность автоматического разгона в турбо-режиме до 5,0 ГГц. Причём, что немаловажно, эти изменения обходятся без роста расчётного тепловыделения, которое осталось на привычной 95-ваттной отметке. Поскольку Intel при этом не анонсирует никаких изменений в технологическом процессе, можно сделать вывод, что для Core i7-8086K отбираются наиболее удачные полупроводниковые кристаллы, отличающиеся меньшим тепловыделением и лучшим частотным потенциалом.
Но если, глядя в таблицу с характеристиками, вы решили, будто бы Core i7-8086K – процессор, который за счёт более высокой частоты превосходит Core i7-8700K по производительности на 6-8 процентов, мы вынуждены вас разочаровать. На самом деле подобного преимущества он не даёт: настройки турбо-режима у Core i7-8086K таковы, что он может развивать более высокие частоты лишь при однопоточной нагрузке, а при загрузке работой двух или большего числа ядер максимально достижимые частоты у Core i7-8700K и Core i7-8086K идентичны.
| Номинальная частота, ГГц | Максимальная частота Turbo Boost 2.0, ГГц | ||||||
| 1 ядро | 2 ядра | 3 ядра | 4 ядра | 5 ядер | 6 ядер | ||
| Core i7-8700K | 3,7 | 4,7 | 4,6 | 4,5 | 4,4 | 4,4 | 4,3 |
| Core i7-8086K | 4,0 | 5,0 | 4,6 | 4,5 | 4,4 | 4,4 | 4,3 |
Таким образом, в большинстве ситуаций технология Turbo Boost способна разгонять Core i7-8086K и Core i7-8700K до одних и тех же пределов. Отличие существует лишь при нагрузке на одно ядро, в случае которой юбилейный процессор действительно способен брать более высокую частоту. Но на деле это мало что значит: рафинированная однопоточная нагрузка встречается сейчас очень редко как минимум потому, что даже если исполняемое на переднем плане приложение является однопоточным, практически всегда параллельно с ним работают и какие-то фоновые процессы, в том числе относящиеся к самой операционной системе. Иными словами, если говорить о функционировании процессоров в штатном режиме в реальной жизни, то весомых причин, по которым Core i7-8086K должен как-то заметно отличаться по производительности от своего обычного собрата, не просматривается.
Отдельное пояснение следует сделать относительно номинальной частоты, которая для Core i7-8086K тоже заявлена на более высоком значении. Формально это означает, что при работе с полной многопоточной нагрузкой тепловыделение Core i7-8086K не будет выходить за установленную рамками теплового пакета 95-ваттную границу на частоте 4,0 ГГц. При этом для Core i7-8700K соответствие TDP 95 Вт гарантировалось лишь на 3,7 ГГц, что является явным подтверждением лучшего качества полупроводниковых кристаллов, применяющихся в составе юбилейных процессоров.
Но опять же, к реальной производительности всё это имеет очень отдалённое отношение. Удерживать собственные энергетические и тепловые параметры в границах, определённых TDP, процессоры стараются лишь при отключении функции Multi-Core Enhancements (MCE). Однако на современных материнских платах на базе старшего набора логики Intel Z370 она активирована по умолчанию, и контроль за реальным тепловыделением не ведётся. Поэтому повышенная номинальная частота Core i7-8086K будет конвертироваться лишь в слегка более низкое практическое энергопотребление и тепловыделение этого процессора, но не в отличия в рабочих режимах.
Наглядно проиллюстрировать ситуацию с производительностью можно посредством следующего графика, на котором отображена относительная производительность процессоров Core i7-8700K и Core i7-8086K в тесте рендеринга Cinebench R15 при задействовании различного числа вычислительных потоков. Показатели Core i7-8700K взяты за 100 %.
Как видите, разница в быстродействии обычного процессора и лимитированного издания действительно прослеживается лишь в однопоточной нагрузке. И здесь неминуемо встаёт вопрос относительно оправданности цены Core i7-8086K. Дело в том, что Intel сделала на него почти 20-процентную наценку, которая в наблюдаемой ситуации с производительностью справедливой совсем не выглядит.
Впрочем, цена юбилейного процессора скорее всего была определена не столько исходя из потребительских характеристик, сколько из соображений статусности продукта. Всё-таки Core i7-8086K – это скорее сувенир, выпущенный к круглой дате ограниченным тиражом в 50 тысяч экземпляров, чем обычный серийный процессор. Он совершенно не претендует на то, чтобы стать заменой или дальнейшим развитием для Core i7-8700K, а разница в цене в 66 долларов – своего рода «сбор с коллекционеров».
За сделанную переплату покупателям Core i7-8086K помимо самого юбилейного процессора достанется коробка специального дизайна с надписью «Limited Edition»; сертификат, подтверждающий обладание уникальным юбилейным процессором; а также приветственная записка от исполнительного директора Intel, Брайана Кржанича, буквально на днях ставшего бывшим.
Разгон
Несмотря на то, что ситуация с номинальным режимом Core i7-8086K выглядит как какое-то надувательство, плюсы этого процессора могли бы проявиться при разгоне. Конечно, не стоит думать, что юбилейные шестиядерные Coffee Lake просто обязаны разгоняться выше типичных для Core i7-8700K 4,7-4,9 ГГц. Но Core i7-8086K могли бы быть более податливы при обычном неэкстремальном оверклокинге. По крайней мере, использование для Core i7-8086K специально отобранных полупроводниковых кристаллов с пониженными показателями тепловыделения вполне способно стать причиной хотя бы небольшого сдвига критического нагрева CPU при разгоне на более отдалённые рубежи.
Иными словами, было бы логично, если бы, например, частоту 5,0 ГГц могли бы брать все экземпляры Core i7-8086K поголовно. Каждое из ядер этого процессора по отдельности должно работать на такой частоте, исходя из спецификаций турбо-режима, поэтому логично, что 5-гигагерцевая частота будет доступна и процессору в целом. Правда, в ряде случаев может требоваться скальпирование, ведь даже в честь 40-летия архитектуры x86 компания Intel не стала возвращать под процессорную крышку высокоэффективный термоинтерфейс. В Core i7-8086K опять используется традиционная полимерная термопаста, которая при росте тепловыделения становится «узким местом» на пути отвода тепла от процессорного кристалла и поэтому вызывает серьёзные нарекания со стороны энтузиастов.
Но мы при проведении первоначальных опытов по разгону Core i7-8086K к скальпированию прибегать не стали. Было интересно, на что этот процессор окажется способен в своём первозданном виде.
Для того, чтобы получить комплексную картину оверклокерских свойств Core i7-8086K, была построена «температурная карта», описывающая нагрев имеющегося экземпляра процессора при различных частотах и напряжениях. Для создания нагрузки использовалась утилита LinX 0.9.2, которая основывается на библиотеке Intel Math Kernel Library и активно работает с векторными инструкциями AVX/AVX2, провоцируя тем самым предельно возможный нагрев процессора. Охлаждение процессора выполнялось с помощью производительного воздушного кулера Noctua NH-U14S.
Из положительного: Core i7-8086K по сравнению со встречавшимися нам ранее экземплярами Core i7-8700K способен работать при более низких напряжениях питания. Частота 4,0 ГГц для него вполне достижима уже при напряжении 1,0 В, и в таком режиме никаких проблем со стабильностью не наблюдается. Но даже в столь щадящем состоянии процессор всё равно заметно греется: полученные в этом случае 65 градусов сразу наводят на мысль, что выдающегося разгона не будет именно по причине перегрева CPU.
Так и есть: максимальной частотой, при которой Core i7-8086K оказался способен проходить тестирование на стабильность в LinX 0.9.2, стали лишь 4,8 ГГц, полученные при напряжении 1,225 В.
Казалось бы, напряжение процессора не столь высоко, но температуры ядер всё равно вплотную приближаются к 100-градусному пределу, на котором у десктопных Coffee Lake включается троттлинг. Получается, что ни о каких «красивых» 5,0 ГГц под любой нагрузкой речь идти не может. В своём первоначальном состоянии Core i7-8086K по разгонному потенциалу оказался подобен обычным Core i7-8700K, для которых если и возможен разгон до 5,0 ГГц, то в подавляющем большинстве случаев лишь с добавлением корректирующего коэффициента ‑2 под AVX-нагрузкой.
Может ли в такой ситуации помочь скальпирование? Скорее всего да, ведь разгон, очевидно, упёрся не в предел кремния, а в температуры. Поэтому мы приняли решение заменить интеловский термоинтерфейсный материал под процессорной крышкой на Coollaboratory Liquid Ultra – жидкий металл с заведомо лучшей теплопроводностью.
Сама по себе процедура скальпирования вряд ли заслуживает подробного описания. Всё делается точно так же, как и в случае с Core i7-8700K – юбилейный Core i7-8086K совершенное не отличается от него по физическому исполнению, в том числе и в том, как теплорассеивающая крышка крепится на процессорной плате и что она под собой скрывает.
Результативность проведённой процедуры тоже не вызывает никаких сомнений: температура процессора, достигаемая в LinX 0.9.2 в оверклокерских режимах, сразу же снизилась примерно на 15-20 градусов, что, казалось бы, расчистило дорогу для покорения заветной 5-гигагерцовой отметки. Однако на пути возникла другая проблема. Близкий к линейному рост частоты при разгоне у имеющегося экземпляра Core i7-8086K наблюдался лишь до 4,8-4,9 ГГц. Далее для обеспечения стабильности требовалось уже более серьёзное приращение напряжения, которое тут же выливалось в заметный рост температуры. В результате, смена термоинтерфейсного материала так и не смогла стать причиной качественного улучшения оверклокерского потенциала. Температурная карта Core i7-8086K улучшилась, но впечатляющий вид всё-таки не приобрела.
В конечном итоге максимальный разгон скальпированного Core i7-8086K оказался возможен лишь до 5,0 ГГц – величины, пусть и имеющей символическое значение, но воображение отнюдь не поражающей. До тех же 5 ГГц (в том числе и при работе с AVX/AVX2-инструкциями) умеют разгоняться после скальпирования и обычные Core i7-8700K.
Единственное заметное отличие Core i7-8086K, вскрывшееся при разгоне, касается лишь того, что этот процессор способен покорять достаточно высокие частоты при более сдержанном увеличении напряжения. Впрочем, полной стабильности на частоте 5,0 ГГц нам удалось добиться лишь при 1,35 В. А это значит, что предельный частотный предел полупроводникового кристалла рассматриваемой новинки остался близок к тому, чем могли похвастать шестиядерные Coffee Lake и до этого. Получается, что если иметь в виду эксплуатацию в оверклокерских режимах, то юбилейный процессор не стоит считать гарантированно лучшей альтернативой обычному флагманскому Coffee Lake. Core i7-8700K и Core i7-8086K примерно равны и в этом отношении.
Всё это означает лишь одно: отбор кристаллов для юбилейных процессоров идёт отнюдь не по частотному потенциалу, а по каким-то другим признакам, например, по энергопотреблению на частоте 4,0 ГГц или по способности работать на такой частоте при сравнительно низком напряжении. Да, это может конвертироваться в лучший разгонный потенциал, но никакой предопределённости в этом нет. Как показали эксперименты с нашим экземпляром Core i7-8086K, с одной стороны процессор может иметь низкий VID и выглядеть многообещающе в номинальных режимах, но с другой – высокие частоты брать очень неохотно.
Полученные результаты оверклокерского тестирования нуждаются в ещё одном комментарии. Пару недель тому назад Silicon Lottery, онлайн-сервис, который занимается отбором и скальпированием процессоров, опубликовал свою статистику разгона Core i7- 8086K, согласно которой около 60 процентов экземпляров Core i7-8086K способны брать частоту 5,2 ГГц.
Значит ли это, что тестировавшийся в нашей лаборатории процессор – крайне неудачный представитель нового семейства? Отнюдь нет. Дело в методике, используемой Silicon Lottery. Есть два принципиальных момента: они разгоняют процессоры с понижающим коэффициентом ‑2 под AVX-нагрузкой, а для охлаждения применяют одну из производительных замкнутых систем жидкостного охлаждения. И если такой подход применить к нашему процессору, то он окажется вполне типичным и войдёт в те самые 60 процентов наиболее удачных экземпляров. В частности, дополнительная проверка показала, что с СВО NZXT Kraken X72 он без проблем проходит тесты стабильности, не использующие AVX-инструкции, на частоте 5,2 ГГц.
Требуется лишь увеличение напряжение питания до 1,4 В, но СВО с отводом выделяемого процессором тепла вполне справляется. Без проблем с таким напряжением проходят и тесты AVX-стабильности на частоте 5,0 ГГц.
Обзор Intel Core i7-8086K
Intel объявила об этом, мы попросили один, нам не сказали образцов для печати, поэтому мы получаем один для себя. Intel 40 -я годовщина -й годовщины оригинальной микроархитектуры x86 с процессором 8086, и в честь этого они выпустили Core i7-8086K на базе Coffee Lake с турбонаддувом до 5,0 ГГц. Имея всего 50 000 запчастей, которые будут проданы по всему миру, 8086 из которых раздаются бесплатно на региональных лотереях, Intel смело пытается ограничить поставки и активно продвигать свой новый основной проект.Как и в случае с большинством процессоров, все это находится в мусорном ведре, и это действительно самый высокопроизводительный основной процессор Intel из когда-либо существовавших. Однако 8086K, возможно, не все, что нужно.
The Headline Act: 40 лет x86 ПроцессорыAnniversary edition или процессоры с ограниченным выпуском на протяжении многих лет были хитами или отсутствовали. Еще в июне 2014 года Intel выпустила Pentium Anniversary Edition G3258 — разгоняемый двухъядерный процессор — с большой помпой, но независимо от того, насколько сильно был разогнан процессор, он никогда не работал близко к полноценному четырехъядерному процессору.В 2009 году AMD запустила ограниченную серию из 100 частей Phenom II X4 TWKR — часть, которая сильно отстранена от мировых рекордов производительности — для избранной группы экстремальных оверклокеров. Его никогда не было в розничной продаже. Однако к 50-летию Intel -й -й и 40-й -й годовщине -й годовщины архитектуры x86 процессор Core i7-8086K теперь доступен для «счастливых» 50 000 пользователей.
Аплодисменты заслуживают Дэвида Шора из Wikichip, который первоначально предложил шестиядерный Coffee Lake 8 -го поколения на 5.0 ГГц назвал i7-8086K 8 июня -го -го, юбилейной датой.
Кто-нибудь из #Intel, представьте этот SKU руководству! 🤞
Дата запуска: 8 июня 2018 г.
— Дэвид Шор (@david_schor) 18 января 2018 г.
Артикул: «Intel Core i7-8086K, юбилейное издание»
Технические характеристики: 8-е поколение (CFL), 6C / 12T, 5 ГГц Turbo, разблокирован.
Либо у Дэвида есть кроты в Intel, доступ к машине времени, либо он обладает невероятной способностью влиять на производственные решения Intel — запрашивать / прогнозировать продукт еще 18 января -го — настоящий подвиг.
Core i7-8086K, как говорит Дэвид, представляет собой шестиядерный процессор на базе Coffee Lake, работающий в турбо-режиме 5,0 ГГц. Деталь, по сути, является более мощным Core i7-8700K.
| Intel Core i7 Coffee Lake | |||||||||
| AnandTech | Ядра | TDP | Частота | L3 | vPro | ДРАМ DDR4 | iGPU | iGPU Турбо | |
| C руда i7-8086K | 425 долларов США | 6/12 | 95 Вт | 4.0 / 5,0 | 12 МБ | № | 2666 | 24 ЕС | 1200 |
| Core i7-8700K | $ 359 | 6/12 | 95 Вт | 3,7 / 4,7 | 12 МБ | Нет | 2666 | 24 EU | 1200 |
| Core i7-8700 | $ 303 | 6/12 | 65 Вт | 3.2 / 4,6 | 12 МБ | Есть | 2666 | 24 EU | 1200 |
| Core i7-8700T | $ 303 | 6/12 | 35 Вт | 2,4 / 4,0 | 12 МБ | Есть | 2666 | 24 EU | 1200 |
Главное отметить, что процессор не 5.0 ГГц на всех ядрах. Официальный расчетный TDP процессора по-прежнему составляет 95 Вт, поэтому вместо того, чтобы увеличивать TDP, чтобы дать что-то дополнительное, Intel по-прежнему играет в пределах своего диапазона TDP. Мы видели, что недавний переход на шестиядерные процессоры на основной платформе приводит к тому, что процессоры Intel поднимаются и превышают свои обычные рейтинги TDP, вызывая замешательство потребителей и прессу. Важно отметить, что рейтинг TDP Intel действителен только для базовой частоты, в данном случае 95 Вт при 4.0 ГГц для всех ядер, и любые турбо-режимы могут работать с любым потребляемым энергопотреблением по мере необходимости. Это то, к чему мы вернемся в этом обзоре.
Таким образом, один из ключевых вопросов для этого «более быстрого» процессора — насколько он будет быстрее Core i7-8700K. Оглядываясь назад, на несколько лет назад Intel представила линейку процессоров Devil’s Canyon как «улучшенные разгоняемые» версии основных процессоров Haswell, которые обеспечивали более высокую частоту и лучший температурный отклик на частоту и напряжение.Если бы вы ожидали того же от Core i7-8086K, боюсь, вы можете разочароваться.
Для Intel Core i7-8086K он имеет точно такие же турбо-коэффициенты на ядро, что и Core i7-8700K, за исключением одного ядра. Одноядерный турбо увеличен с 4,7 ГГц до 5,0 ГГц, но это все.
Перемещение только одноядерного турбо имеет ограниченные преимущества. Для всех, кроме чистейших одноядерных тестов, на бумаге не должно быть никакой разницы.Проблема здесь в том, что очень немногие ситуации на современных машинах имеют загруженное только одно ядро: почти у каждого пользователя есть программы, работающие в фоновом режиме, такие как другие вкладки браузера, антивирусные сканеры или недобросовестные обновления. Геймерам, на первый взгляд, следует ожидать практически никакой выгоды.
Технически базовая частота выросла с 3,7 ГГц до 4,0 ГГц, что означает, что Intel гарантирует более высокую минимальную частоту для TDP 95 Вт, но на практике это очень мало значит для пользователей, которые просто подключают его к своей системе, поскольку идея состоит в том, что процессор никогда не должен использовать эту базовую частоту.Могут быть некоторые аргументы в пользу того, что базовая частота 4,0 ГГц означает, что процессор получен из лучшего процесса объединения и должен лучше разгоняться, и это будет интересной частью этого обзора.
Однако, как мы увидим в результатах, единственное увеличение одноядерного турбо означает, что этот процессор не такой большой скачок, как следует из числа «5,0 ГГц» на боковой стороне коробки. Это особенно неприятно, если учесть цену нового процессора: Intel установила рекомендованную производителем розничную цену Core i7-8086K в размере 425 долларов по сравнению с розничной ценой Core i7-8700K в 350 долларов.Это разница в цене более 75 долларов или даже больше, если учесть, что 8700K периодически поступает в продажу по более низкой цене.
Некоторый контекст тестированияТестируемый здесь ЦП не использовался Intel. На Computex нам сказали, что Intel не планирует рассылать образцы средств массовой информации. Это несколько разочаровывает, учитывая, сколько фанфар Intel уделяет этим новым деталям. Однако мы исходим из того, что Intel в любом случае сможет продать все до единого, поэтому дополнительное освещение в СМИ, которое поможет стимулировать продажи, возможно, не состоится.Как мы увидим в этом обзоре, могут быть и другие причины отказа от выборки СМИ.
В настоящий момент я все еще нахожусь на Тайване, чтобы провести несколько встреч после Computex, и не вернусь домой в офис в течение нескольких дней. Поэтому, когда Intel заявила, что они не тестируют процессор, у нас было два варианта: попытаться выиграть один в розыгрыше и подождать восемь недель или подождать, пока я приду домой, и купить один. Или мы могли бы сделать наш собственный третий вариант — вариант AnandTech: возьмите один из местных магазинов и протестируйте его здесь.
Какой-то парень с процессором
Мы обратились к партнерам с просьбой одолжить систему на пару дней для тестирования в гостиничном номере, и ASRock прекрасно подошла к этому вопросу в субботу, когда их офис был закрыт. Я наткнулся на свои контакты на выставочном зале (после покупки процессора тем утром), и они сразу же прибыли позже той же ночью в мой отель с одной из полностью собранных систем с выставочного зала и несколькими необходимыми мне кабелями.
Большое спасибо ASRock за проведение этого тестирования.Они также предоставили Core i7-8700K. Эта тестовая система, очевидно, отличается от моей системы тестирования в офисе, и обычно ради обзоров мы стараемся поддерживать постоянство системы между процессорами для согласованности, однако ради целесообразности только числа 8700K и 8086K будут иметь истинное равенство. здесь. Также хорошо, что я купил свою обзорную ОС и тесты тестов на Тайване. Никогда не выходите из дома без них, друзья.
Испытательная системаКак уже упоминалось, большое спасибо ASRock за системный заем за такой короткий срок.Без них этот обзор был бы невозможен в желаемые сроки.
Следует отметить, что, как и в предыдущих обзорах, наши «штатные» настройки ЦП включают настройку памяти на максимальную поддерживаемую частоту процессора. В данном случае мы используем DDR4-2666 для процессоров Intel Coffee Lake.
| Испытательная установка | |||||
| Intel Core | |||||
| Процессор | LGA1151 | ||||
| i7-8086K i7-8700K | 6C / 12T 6C / 12T | 4.0 / 5,0 ГГц 3,7 / 4,7 ГГц | 95 Вт 95 Вт | $ 425 $ 350 | |
| Материнские платы | ASRock Z370 Taichi | ||||
| BIOS | П1.80 | ||||
| Применение Spectre / Meltdown | Есть | ||||
| Охлаждение | Кулер Мастер CLC | ||||
| Блок питания | Cooler Master V1000 Блок питания | ||||
| Память | Team Group DDR4-3200 (в наличии) | ||||
| Настройки памяти | Наличие: DDR4-2666 16-18-18 2T В разгоне: DDR4-3466 16-18-18 2T | ||||
| Графические процессоры | ASRock RX 580 Игровой | ||||
| Жесткий диск | Crucial MX200 1 ТБ | ||||
| Корпус | Кулер Мастер H500 | ||||
| OS | Windows 10 Enterprise RS3 (1803) с исправлениями ОС | ||||
Следует отметить, что ASRock не смогла одолжить нам именно тот графический процессор, который я обычно использую для игрового тестирования.Вместо этого мы смогли получить RX 580, так что это означает, что наши данные игрового тестирования будут иметь только две точки данных: Core i7-8700K и Core i7-8086K. Мы получим больше данных на следующей неделе, когда вернемся в офис.
Как уже упоминалось, одним из ключевых отличий этого теста является материнская плата. Вернувшись в офис, мы использовали ASRock Z370 Gaming i7 (P1.70 BIOS) для тестирования Coffee Lake, а здесь мы используем ASRock Z370 Taichi (P1.80 BIOS). На разных материнских платах, даже от одной и той же компании, используются разные методы управления внутренними частотами на плате (например, Uncore) или ограничениями мощности (PL2), которые могут варьироваться от BIOS к BIOS.Трудно поддерживать их единообразие в разных системах, поэтому в игре будут некоторые различия.
За то короткое время, которое у нас было с процессором, у нас есть следующие страницы, которые дразнят ваши глаза:
- Intel Core i7-8086K: 40 лет x86
- Термический интерфейс и экстремальный разгон с помощью lucky_n00b
- Анализ окружающего разгона и масштабирования мощности
- Сравнительный анализ производительности: системные тесты ЦП
- Сравнительный анализ производительности: тесты рендеринга ЦП
- Сравнительный анализ производительности: тесты кодирования ЦП
- Сравнительный анализ производительности: офисные тесты ЦП
- Сравнительный анализ производительности: устаревшие тесты ЦП
- Игровая производительность: Civilization 6
- Игровая производительность: Тени Мордора
- Игровая производительность: Rise of the Tomb Raider
- Игровая производительность: Rocket League
- Игровая производительность: Grand Theft Auto V
- Производительность разгона при 5.0 ГГц: тесты процессора
- Производительность разгона на 5,0 ГГц: тесты графического процессора
- Выводы
Обзор Intel Core i7-8086K: 40 лет x86
Лучшие на сегодня Intel Core i7-8086K
Intel Core i7-8086K Модель к 40-летию
Intel 8086, первый процессор компании, использующий ее вездесущую архитектуру набора команд x86, дебютировал 8 июня 1978 года. Сорок лет спустя, причем некоторыми По счастливой случайности, портфель процессоров Intel для настольных ПК загружен процессорами Core восьмого поколения.Таким образом, было вполне уместно, что после небольшого уговора со стороны известного аналитика чипов Intel объявила, что отдаст дань уважения 8086, выпустив ограниченный выпуск Core i7-8086K, выпущенный к 40-летию.
Core i7-8086K основан на той же архитектуре Coffee Lake, что и Core i7-8700K, вплоть до шести ядер Hyper-Threaded, способных одновременно работать с 12 потоками. Но он имеет более высокую базовую частоту и более агрессивные функции Turbo Boost, что говорит нам о том, что Intel тщательно выбрала лучшие матрицы для использования в этих чипах.Это первый процессор Intel, поставляемый с бункером Turbo Boost на 5 ГГц, что соответствует рекорду AMD с FX-9590. И если вы смотрите только на тактовую частоту, -8086K представляет собой 1000-кратное умножение исходной частоты 8086 на 5 МГц.
- Intel Core i7-8700K (Intel Core i7) на Amazon за 333,90 доллара США
Между прочим, -8086K также является первым шестиядерным процессором Intel с базовой частотой 4 ГГц, хотя эта спецификация не так привлекательна .
Корпорация Intel начала празднование своей годовщины с розыгрыша 8086 процессоров Core i7-8086K.Если вы его не выиграли, вам придется приобрести процессор, как это сделали мы. Однако ваше окно возможностей не будет большим: наши источники подтверждают, что объем производства составляет всего 50 000 единиц. Мы ожидаем, что предметы коллекционирования будут иметь премиальную цену, и Intel не разочаровывает в этом отделе. На момент написания статьи -8086K продается на 75 долларов дороже, чем когда-то флагманский Core i7-8700K.
Так в чем же привлекательность этого процессора, кроме явной ностальгии? Core i7-8086K поступает из более качественного контейнера, чем Core i7-8700K, поэтому энтузиасты с глубокими карманами могут рассчитывать получить самый лучший образец доступного кремния Coffee Lake.Конечно, большинство людей не станет рассматривать дополнительные 75 долларов, которые стоит заплатить за умеренную прибыль по биржевым часам. Но опять же, это аппаратное обеспечение с богатой историей, выпущенное ограниченным тиражом.
Intel Core i7-8600K
6C / 12T Core i7-8086K, как и другие процессоры Coffee Lake, производится по технологии Intel 14 нм ++. Как и Core i7-8700K компании, его Core i7-8086K мощностью 95 Вт также имеет 13 МБ кэш-памяти третьего уровня, поддержку до 64 ГБ двухканальной памяти DDR4-2666, разблокированный множитель для облегчения разгона и встроенный движок Intel UHD Graphics 630. который может увеличиваться до 1.2 ГГц. Чтобы узнать больше об архитектуре Coffee Lake, ознакомьтесь с нашим обзором Core i7-8700K.
| Частоты | База | 1 | 2 | 3 | 4-5 | 6 |
| 6 | ||||||
| Intel Core i7K | 4,0 ГГц | 5,0 ГГц | 4,6 ГГц | 4,5 ГГц | 4.4 ГГц | 4,3 ГГц |
| Intel Core i7-8700K | 3,7 ГГц | 4,7 ГГц | 4,6 ГГц | 4,5 ГГц | 4,4 ГГц | 4,3 ГГц |
Реальное значение -8086K дифференциация включает его модифицированные частоты Turbo Boost. Но, стремясь сохранить расчетную тепловую мощность 95 Вт, Intel увеличила базовую тактовую частоту этого чипа только на 300 МГц. Intel также увеличила тактовую частоту одноядерных процессоров до 5 ГГц.Мы смогли поддерживать частоту 5 ГГц в задачах, ограниченных одним ядром, таких как Cinebench и LAME. Однако загруженная среда планирования в современной операционной системе для настольных ПК, которая обнаруживает, что потоки часто мигрируют между ядрами, препятствовала работе с частотой 5 ГГц даже в основных тестах, таких как наши игровые тесты. Другими словами, не ожидайте увидеть частоту 5 ГГц.
| Продукт | Core i7-8086K | Core i7-8700K |
| Разъем | LGA 1151v2 | LGA 1151v2 |
| T T1 95W | ||
| Архитектура | Coffee Lake | Coffee Lake |
| Процесс | 14 нм ++ | 14 нм ++ |
| Ядра / потоки | 6/12 | 6/12 |
| Базовая / повышенная частота | 4.0 / 5,0 ГГц | 3,7 / 4,7 ГГц |
| Скорость памяти | DDR4-2966 | DDR4-2966 |
| Контроллер памяти | Двухканальный | Двухканальный |
| Кэш (L2 + L3) | 13,5 МБ | 13,5 МБ |
| Интегрированная графика | UHD Graphics 630 (до 1200 МГц) | UHD Graphics 630 (до 1200 МГц) |
| PCIe Lanes | x16 Gen3 | x16 Gen3 |
| Цена | 425 долларов | 359 долларов |
Мы слышали сообщения о том, что некоторые материнские платы не поддерживают одноядерный Turbo Boost 5 ГГц Intel мусорное ведро.Однако обновленная прошивка может исправить это в будущем. Как бы то ни было, очень жаль, что Intel не перенесла технологию Turbo Boost 3.0, чтобы закрепить задачи с легкими потоками на самом быстром ядре процессора. Оверклокерам может быть больше повезло добиться более высоких тактовых частот от -8086K: наш образец легко растянулся до 5,1 ГГц с небольшим дополнительным напряжением.
Обычно мы не покрываем упаковку процессора, но это актуально, учитывая статус Core i7-8086K как предмет коллекционирования. Как и все SKU Intel серии K, -8086K не включает в себя радиатор или вентилятор в комплекте.
Коробка сообщает нам, что это процессор ограниченного выпуска. Intel даже включает сертификат подлинности вместе с подписанным заявлением бывшего генерального директора Брайана Кржанича.
БОЛЬШЕ: Лучшие процессоры
БОЛЬШЕ: Иерархия процессоров Intel и AMD
БОЛЬШЕ: Содержимое всех процессоров
| TechRadar
ЛУЧШИЕ ПРЕДЛОЖЕНИЯ НА СЕГОДНЯ
Intel Core i7-8086K — особый процессор по множеству причин.Это один из очень редких процессоров Intel , выпущенных ограниченной серией, , одновременно отмечающих 40-летие оригинального процессора 8086 и 50-летие самого Intel. Помимо празднования тех событий, это также первый потребительский процессор Intel, достигший 5,0 ГГц без разгона.
С учетом всего сказанного, вы можете в основном свести эту часть к отобранному Intel Core i7-8700K с увеличением частоты 300 МГц за небольшую надбавку в цене. Несмотря на то, что чип в целом должен быть более быстрым, наше тестирование показало, что процессор, к сожалению, не является более производительным — если вы не энтузиаст разгона.
Подробнее: Intel Core i7-9700K
Спецификация
Ядра: 6
Потоки: 12
Базовая частота: 4,0 Гц
Частота ускорения: 5,0 ГГц
Кэш L3: 12 МБ
TDP: 95 Вт
Цена и доступность
- Intel Core i7-8086K (Intel Core i7) на Amazon за 691,76 долл. США
Intel Core i7-8086K за 425 долл. США (около 379 долл. США, 629 долл. США) smidge дороже, чем его ближайший конкурент — и очевидный близнец — Intel Core i7-8700K за 349 долларов (319 фунтов стерлингов, 499 австралийских долларов).Как мы упоминали ранее, эта небольшая надбавка связана с более высокой базовой частотой этого процессора на 300 МГц и повышенными тактовыми частотами, но в остальном процессоры практически идентичны.
Также имейте в виду, что название 8086K не имеет ограниченного выпуска только для драматического эффекта. Скорее всего, это действительно ограниченный тираж, всего, как сообщается, всего 50 000 единиц, поэтому доступность этого чипа не будет длиться вечно.
В углу Team Red AMD Ryzen 7 2700X является сильным соперником как по производительности, так и по более низкой цене в 329 долларов (299 фунтов стерлингов, 469 австралийских долларов).Эта флагманская часть Ryzen 2-го поколения также имеет преимущество благодаря более высокому числу восьми ядер и 16 потоков, хотя она немного медленнее по частоте.
Функции и набор микросхем
Мы уже говорили об этом раньше и повторим еще раз, 8086K и 8700K — это в основном один и тот же процессор, за исключением того, что первый немного быстрее. У них одинаковая шестиядерная и 12-поточная компоновка. Оба чипа также построены на одной и той же 14-нм архитектуре Coffee Lake третьего поколения.
Тем не менее, Intel сообщила нам, что она усовершенствовала свой 14-нм ++ процесс и питание этого процессора ограниченной серии, что, по крайней мере, придает ему более широкие возможности разгона, о которых мы поговорим позже.
Intel Core i7-8086K подключается к хорошо зарекомендовавшим себя платформам Z370, h470, B360 и h410. Мы тестируем этот чип на материнской плате класса high-end Z370, которая обладает одними из лучших на сегодняшний день мощностей на платформах Intel, а также демонстрирует впечатляющую разгонную производительность 8086K.
Тем не менее, чипсет Z370 может показаться немного ограниченным, учитывая, что он поддерживает только двухканальную память и только 16 линий PCIe (из 40), напрямую подключенных к процессору.
Изображение 1 из 10 Чем выше, тем лучше Изображение 2 из 10 Чем выше, тем лучше Изображение 3 из 10 Чем выше, тем лучше Изображение 4 из 10 Чем выше, тем лучше Изображение 5 из 10 Чем выше, тем лучше Изображение 6 из 10 Чем выше, тем лучше Изображение 7 из 10 Чем ниже, тем лучше Изображение 8 из 10 Чем ниже, тем лучше Изображение 9 из 10 Чем ниже, тем лучше Изображение 10 из 10 Чем ниже, тем лучшеПроизводительность
Мы ожидали, что Intel Core i7-8086K будет работать лучше, по крайней мере, в некоторых из наших тестов, но именно здесь мы больше всего разочарованы.
В нашем тестировании 8086K работает не лучше, а иногда даже немного ниже, чем 8700K в каждом отдельном тесте. Точно так же процессор Intel ограниченной серии не смог преодолеть многоядерного преимущества AMD Ryzen 7 2700X. Отсутствие дополнительной производительности также неутешительно распространяется и на внутриигровые тесты.
Мы были настолько сбиты с толку, что повторяли каждый тест по пять раз, чтобы убедиться, что это не случайность, но, конечно же, этот процессор с тактовой частотой 5 ГГц никогда не опережает чип, для которого он предназначен.
Изображение 1 из 4 Чем выше, тем лучше Изображение 2 из 4 Чем выше, тем лучше Изображение 3 из 4 Чем выше, тем лучше Изображение 4 из 4 Выше, тем лучше , к сожалению, в реальной жизни он не обеспечивает намного большей производительности. Процессор с легкостью преодолевает базовую частоту 4,0 ГГц, как и Intel Core i7-8700K.Между тем, номинальная частота 5,0 ГГц относится только к одноядерному ускорению Turbo Boost, которым могут воспользоваться немногие программы, если они вообще не используются, если они не были специально закодированы для поддержки только одного ядра.В Cinebench R15 есть один из этих процессов, но, как показывает наше тестирование, 8086K набирает балл ниже в тесте, с которым он должен был справиться.
Единственное преимущество этого процессора — его готовность к экстремальному разгону. Наш собственный 8086K может обеспечить разгон до 5,3 ГГц при небольшом дополнительном напряжении и увеличении скорости нашей памяти. Для сравнения, Intel Core i7-8700K развивает максимальную частоту 5,1 ГГц после того, как не смог удержать стабильный разгон на частоте 5,2 ГГц.
Хотя большие возможности разгона — это здорово, но вряд ли Intel когда-либо рекламировала эту функцию.Во всяком случае, Intel чаще отговаривает пользователей рисковать и блокировать множитель тактовой частоты на всех процессорах, кроме K.
Разгон процессоров Intel также по-прежнему непрозрачный процесс, связанный с заходом в BIOS и ручной настройкой напряжения и других параметров. Принимая во внимание, что AMD упрощает процесс для любого пользователя с настольного компьютера Windows 10 с Ryzen Master.
Окончательный вердикт
Если вы возьмете в руки Intel Core i7-8086K, ожидая, что он будет самым быстрым процессором Coffee Lake из коробки, вы будете сильно разочарованы.Этот процессор ограниченного выпуска работает не лучше, чем Intel Core i7-8700K, поэтому лучше сэкономить дополнительные 75 долларов (60 фунтов стерлингов, 130 австралийских долларов), которые запрашивает этот чип, и вместо этого получить последний. Геймерам также не нужно обращаться к этому процессору с тактовой частотой 5,0 ГГц, поскольку он не передает больше кадров в секунду.
Однако, если вы ищете процессор, который невероятно стабилен при высоких частотах разгона, Intel разработала удивительный образец кремния. Нам просто хотелось, чтобы Intel улучшила процесс этого и не ограничивала возможность делать это за своим самым дорогим процессором.
ЛУЧШИЕ ПРЕДЛОЖЕНИЯ НА СЕГОДНЯ
Intel i7 8086K Обзор
Intel Limited Edition i7 8086K: лучшая производительность, но не намного лучше Intel i7-8086K: особенности и спецификации Intel i7-8086K: испытательный стенд Intel i7-8086K: разгон Intel i7 8086K: производительность Adobe Intel i7 8086K : Результаты Cinebench и Geekbench Intel i7 8086K: Результаты PCMark и POV-Ray Intel i7 8086K: AC: S & BF4 Intel i7 8086K: Crysis 3, GTA V, Metro LL Intel i7 8086K: winRAR и x264 HD Intel i7 8086K: Score Card и резюме Intel i7 8086K: Заключительные мысли
Время действительно летит, и , а не , кажется, прошло сорок лет с тех пор, как Intel выпустила свой оригинальный процессор 8086 и помогла совершить революцию в области персональных компьютеров… но действительно прошло четыре десятилетия.Да, мы чувствуем себя старыми. На самом деле мы так долго были связаны с компьютерами, что у нас остались приятные воспоминания об использовании этого процессора в наших ранних сборках (… сборки, в которых мы шли в гору в обе стороны в ослепляющую метель). Тем временем Intel превратилась из первой, одной из многих, а теперь лишь в одну из двух, предлагающих процессоры на базе x86. Также за этот промежуток времени мы наблюдали стремительный рост числа ядер с одного до тридцати двух частот и — с невероятно быстрых 10 мегагерц до безумных 5 гигагерц.Очевидно, что Intel есть чем гордиться, и неудивительно, что в ознаменование этой особой годовщины они выпустили процессор ограниченным тиражом: Intel i7 8086K Limited Edition.
Благодаря участнику форума Bond007, который недавно выиграл один из этих процессоров ограниченного выпуска, мы можем показать вам, на что конкретно способен этот процессор и как он сочетается с его… менее привлекательными собратьями i7-8700K — которые в основном и есть… хотя и с некоторыми мелкие хитрости.
Когда мы впервые услышали об этом конкретном процессоре, мы должны признать, что были заинтригованы.Шестиядерный процессор Coffee Lake, который поставляется с заводской сертификацией, с максимальным рейтингом Turbo Boost 5,0 ГГц и базовой частотой 4,0 ГГц ?! «Заткнись и забери наши деньги!» была наша первоначальная мысль. Затем со временем стали появляться все новые и новые подробности, которые лишили блеска этого процессора Limited Edition.
Вещи вроде ценника 530 долларов. Тот факт, что обещание 5,0 ГГц применяется только тогда, когда активно одно ядро. Тот факт, что для создания этого чипа Limited Edition Intel отказалась от лучших процессоров 8700K и усложнила для этого «более дешевого» процессор достижение скоростей, которые он мог бы получить при первом выпуске.Даже тот факт, что восьмиядерный процессор i9-9900K для массового рынка был не за горами. Все вместе взятые, заставляют нас даже не интересоваться тестовыми образцами и почему мы выбрали 8700K, когда пришло время обновить наш основной тестовый стенд Intel.
А теперь мы можем показать вам, что вам дают эти дополнительные 40 долларов. Для этого мы создали специальную систему, основанную на материнской плате ASUS Z370 Pro Gaming TUF, системе охлаждения Corsair h215i AIO (с четырьмя подключенными вентиляторами) и (2×16) 32 ГБ памяти Ballistix Elite DDR4-3200.Это исключит любую возможность искажения результатов гремлинов, поскольку оба процессора будут тестироваться с одними и теми же компонентами / BIOS / программным обеспечением / и т. Д. Что еще более важно, после того, как мы опробуем его на заводских и разогнанных уровнях, мы сможем дать наши рекомендации о том, кто должен думать об этом чипе, а кто должен все это пропустить. Мы надеемся, что вам понравится эта короткая сравнительная статья, и вы получите более четкое представление о том, где Intel i7-8086K Limited Edition находится в линейке Intel и действительно ли он достоин революционного прозвища «8086».
Intel Limited Edition i7 8086K: лучшая производительность, но не намного лучше Intel i7-8086K: особенности и спецификации Intel i7-8086K: испытательный стенд Intel i7-8086K: разгон Intel i7 8086K: производительность Adobe Intel i7 8086K: результаты Cinebench и Geekbench Intel i7 8086K: результаты PCMark и POV-Ray Intel i7 8086K: AC: S & BF4 Intel i7 8086K: Crysis 3, GTA V, Metro LL Intel i7 8086K: winRAR и x264 HD Intel i7 8086K: оценочная таблица и сводка Intel i7 8086K : Заключительные мысли
Обзор процессора Intel Core i7-8086K 5 ГГц Anniversary Edition
ИНФОРМАЦИЯ О ПРОДУКТЕ
Intel Core i7-8086K Anniversary Edition
Июнь 2018Тип Процессор
Цена 429 долларов.99 США
40 лет назад Intel выпустила свою культовую и одну из самых успешных линейок процессоров x86, известную как 8086. Процессор был первым из первых процессоров, имевших 16-разрядную архитектуру и тактовую частоту 5 МГц. на технологическом узле 3 мкм. Перенесемся в 2018 год: Intel отмечает годовщину своего коммерчески успешного процессора 8086, выпуская юбилейную версию процессора Core i7-8086K.
Являясь частью семейства Intel Coffee Lake-S, выпущенного в прошлом году, процессоры Core i7-8086K 8-го поколения основаны на техпроцессе 14 нм ++.Он имеет 6 ядер и является самым быстрым коммерчески доступным 6-ядерным процессором на рынке. Достижения в области технологий и архитектуры позволили Intel достичь тактовой частоты 5 ГГц на своем новейшем процессоре.
Материнская плата Intel Alder Lake серии K (F)и материнская плата Z690 поступят в продажу в 4 квартале 2021 года
Семейство Coffee Lake-S 8-го поколения было первым большим скачком количества ядер на основной платформе серии 300. Core i7-8086K предлагает не только большее количество ядер, но и самые высокие тактовые частоты.Чип был анонсирован еще в июне на Computex 2018 и поступил в продажу в том же месяце.
Сегодня я посмотрю на этот специальный вариант юбилейного издания, предоставленный Intel, и посмотрю, насколько он соответствует современным задачам и сможет ли он соответствовать наследию своего 40-летнего предшественника, оригинала, Intel 8086. Надежная платформа Intel Z370 предлагает превосходную совместимость со всеми новейшими процессорами 8-го поколения, и я буду тестировать процессор на одной из высокопроизводительных материнских плат, чтобы увидеть, насколько он устойчив.
С момента выпуска процессоров Coffee Lake Intel также предлагает новую платформу, которая помечена как семейство 300-й серии.
Платформа Intel серии 300 включает несколько SKU наборов микросхем, но вершиной этой линейки является Z370 PCH. Платформа Z370 предназначена исключительно для поддержки процессоров Coffee Lake, что означает, что, хотя мы можем ожидать, что более поздние выпуски процессоров (9-го поколения) будут поддерживать текущую платформу, все процессоры, которые были ранее, не будут работать на новых материнских платах. У нас есть более подробная информация об этом в разделе сокетов LGA 1151, поэтому здесь мы рассмотрим набор функций Z370 и то, что он предлагает по сравнению с предыдущими платформами серий 200 и 100.
Материнские платы с набором микросхем Intel Z690 для процессоров Alder Lake с сохранением 24-контактных разъемов
Intel Z370 PCH Характеристики:
Платформа для настольных ПК 8-го поколения имеет ряд новых функций, которые в основном включают:
- Больше ядер
- Больше Intel Smart Cache
- Лучший в своем классе дизайн
- Расширенный разгон
- Улучшенный 14-нм техпроцесс
И, конечно же, новая платформа работает на Z370 PCH.PCH предлагает следующее:
- Улучшенная подача питания для 6-ядерных процессоров
- Расширенный пакет питания для разгона
- Поддержка маршрутизации памяти для DDR4-2666
- Rec.2020 и поддержка HDR, 10-битное аппаратное декодирование / кодирование HEVC, 10-битное аппаратное декодирование VP9
- Встроенный порт USB 3.1 Gen2 (10 Гбит / с)
- Поддержка памяти Intel Optane
- Технология Intel Smart Sound с четырехъядерным аудио DSP
- Набор микросхем, 24 полосы PCIe 3.0
- 10 USB 3.1 порт, до 6 портов USB 3.1 Gen 2 (10 Гбит / с)
- До 6 портов SATA 3.0
- Технология Intel Rapid Storage 16
- Поддержка хранилища PCIe 3.0 x4
Сравнение наборов микросхем платформы настольных ПК Intel
| Название набора микросхем | Coffee Lake S (KBL-R) Платформа PCH / Z370 | Coffee Lake S (CNL-H) Серия PCH / 300 (Z390 / h470, B360, Q370, h410) | Comet Lake- S (CML-S) Серия PCH / 400 (Z490) | Rocket Lake-S (RKL-S) Серия PCH / 500 (Z590) |
|---|---|---|---|---|
| Узел процесса | 22 нм | 14 нм | 14 нм | 14 нм |
| Процессор | 8C, 6C, 4C (6 потребительских SKU при запуске) Расширенные возможности разгона IA и памяти Gen 9 Intel Graphics GT2 (до 24 EU) Только потребительские | 8C, 6C, 4C, 2C (Full стек корпоративных / потребительских SKU при запуске) Enhanced IA и оверклокинг памяти Gen 9 Intel Graphics GT2 (до 24 EU) Corporate / vPro & Consumer | 10C, 8C, 6C, 4C, 2C (полный стек корпоративных / потребительских SKU при запуске) Enhanced IA и разгон памяти Gen 9 Intel Graphics GT2 (до 24 EU) Corporate / vPro & Consumer | 8C, 6C (Полный стек корпоративных / потребительских SKU при запуске) |
| Память | До DDR4-2666 (собственная) | До DDR4-2666 (собственная) | До DDR4-2933 (собственная) | p До DDR4-3200 (собственная) |
| Мультимедиа, дисплей и аудио | DP 1.2 и HDMI 1.4 HDCP 2.2 (HDMI 2.0aw / LSPCON) HEVC и VP9 10-бит Enc / Dec, HDR, Rec.2020, DX12 Интегрированный двухъядерный аудио DSP | DP 1.2 и HDMI 1.4 HDCP 2.2 ( HDMI 2.0aw / LSPCON) HEVC и VP9 10-бит Enc / Dec, HDR, Rec.2020, DX12 Интегрированный двухъядерный аудио DSP SoundWire Цифровой аудиоинтерфейс | DP 1.2 и HDMI 1.4 HDCP 2.2 (HDMI 2.0aw / LSPCON) HEVC и VP9 10-бит Enc / Dec, HDR, Rec.2020, DX12 Интегрированный двухъядерный аудио DSP Цифровой аудиоинтерфейс SoundWire | DP 1.2 и HDMI 2.0, HBR3 HDCP 2.2 (HDMI 2.0aw / LSPCON) 12-битный AV1 / HEVC и VP9 10-битный Enc / Dec, HDR, Rec.2020, DX12 Интегрированный двухъядерный аудио DSP с разгрузкой USB-аудио Цифровой аудиоинтерфейс SoundWire |
| Ввод / вывод и возможности подключения | Встроенный USB 3.1 Gen 1 (5 Гбит / с) Thunderbolt 3.0 (Alpine Ridge) | Встроенный USB 3.1 Gen 1 (5 Гбит / с) Встроенный Intel Wireless-AC (Wi-Fi / BT CNVi) ) Интегрированный контроллер SDXC 3.0 Thunderbolt 3.0 (Titan Ridge) с DP 1.4 | Встроенный USB 3.2 Gen 2 Встроенный Intel Wireless-AC (Wi-Fi / BT CNVi) Встроенный контроллер SDXC 3.0 Thunderbolt 3.0 (Titan Ridge) с DP 1.4 | Встроенный USB 3.2 Gen 2×2 (20G) Интегрированный Intel Wireless-AC (Wi-Fi6E / BT CNVi) Интегрированный контроллер SDXC 3.0 Thunderbolt 4.0 (Maple Ridge) |
| Хранилище | Память Intel Optane нового поколения PCIe 3.0, SATA 3.0 | Память Intel Optane нового поколения PCIe 3.0, SATA 3.0 | Память Intel Optane нового поколения PCIe 3.0, SATA 3.0 | Память Intel Optane следующего поколения PCIe 4.0, SATA 3.0 |
| Безопасность | Intel SGX 1.0 | Intel SGX 1.0 | Intel SGX 1.0 | Н / Д |
| Управление питанием | Поддержка C8 | Поддержка C10 и S0ix для современного режима ожидания | Поддержка C10 и S0ix для современного режима ожидания | Поддержка C10 и S0ix для современного режима ожидания |
| Запуск | 2017 | 2018 | 2019 | 2020 |
Intel в ближайшее время не откажется от сокета LGA 1151.Мы снова смотрим на ту же розетку, которая используется на массовом рынке с 2015 года. Однако есть существенная разница. Нет обратной совместимости с процессорами Skylake и Kaby Lake.
Это подводит нас к следующей важной детали платформы Intel 300-й серии. Intel подтверждает, что процессоры Coffee Lake совместимы только с чипсетом серии 300. Причина, названная Intel, заключается в изменении электрических линий и подачи питания, которые Z370 существенно улучшает.Мы поговорили с некоторыми производителями материнских плат, и хотя они показали, что Coffee Lake может работать со старыми материнскими платами, он не обеспечит такой же уровень стабильности или тактовой частоты, как на материнских платах серии Z370.
Несколько дней назад Дэвид Шор опубликовал более подробный анализ, подтверждающий изменение конфигурации выводов процессоров Coffee Lake, поэтому сокет LGA 1151 на платах Z370 остается эксклюзивным для чипов Coffee Lake.
По словам Дэвида, причина, по которой у нас нет процессоров Coffee Lake, совместимых с материнскими платами более старых серий с разъемом LGA 1151, заключается в изменении контактов.Например, если на процессоре изменяется конфигурация контактов, разъемы на материнской плате должны быть настроены как таковые. Это не тот процесс, который можно выполнить с помощью программного обеспечения, это скорее изменение аппаратного уровня.
Для сравнения: процессоры Coffee Lake имеют 391 контакт VSS (заземление), что на 14 контактов больше, чем у Kaby Lake, 146 контактов VCC (электрические), что на 18 контактов больше, чем у Kaby Lake, и около 25 контактов, которые зарезервированы. и уменьшение на 21 пик из 46, зарезервированных на озере Каби.
Kaby Lake -> Coffee Lake
- VSS (Земля): 377 -> 391 (+14)
- VCC (питание): 128 -> 146 (+18)
- RSVD: 46 -> 25
Конфигурация контактов процессора Intel LGA 1151 (Coffee Lake против Kaby Lake):
Итак, ясно одно: на самом деле Intel говорила правду об электрических изменениях в процессорах и разъемах платформы 300-й серии.Кроме того, были заселены не только зарезервированные пины из озера Каби. Помимо зарезервированных, есть контакты, которые были заменены контактами VCC и указывают на изменение дизайна.
Хотя мы можем развеять многие теории с помощью этой новой детали, я думаю, что многих путаницы можно было бы просто избежать, если бы Intel сама прояснила это. Конечно, если вы делаете платы с новым PCH и новой серией процессоров на том же сокете, что и предыдущая линейка процессоров, потребители определенно захотят узнать больше о том, почему новая платформа с тем же сокетом не может поддерживать их старую чипсы.Ранее мы слышали о схеме именования LGA 1151 V2, и это, возможно, рассеяло некоторую путаницу, но, как мы можем сказать, все материнские платы по-прежнему используют схему именования LGA 1151, что может заставить людей думать, что их процессоры 6-го и 7-го поколения могут работать на более новых. доски.
Совместимость кулерас разъемом LGA 1151
Использование одного и того же сокета дает некоторые преимущества в виде совместимости с кулерами. Все пользователи, использующие сокет LGA 1151 или даже платы LGA 1150, могут без проблем использовать один и тот же кулер на платах Z370.Разъем имеет те же размеры, и никаких изменений не вносится, кроме электрических изменений, характерных для контактов разъема и процессора. Сборка розетки и установка остались прежними.
Intel предлагает отдельный кулер в штучной упаковке, но это будет гораздо лучший выбор, чтобы получить решение для охлаждения AIB, поскольку оно обеспечивает лучшую производительность охлаждения. Для разблокированных SKU рекомендуется запускать их на высокопроизводительных воздухоохладителях или жидкостном охлаждении. Индивидуальный контур охлаждения даст еще лучшие результаты.
Процессор Intel Core i78086K 12 МБ кэш-памяти до 5,00 ГГц Технические характеристики продукта
Дата выпуска
Дата первого представления продукта.
Литография
Литография относится к полупроводниковой технологии, используемой для производства интегральной схемы, и указывается в нанометрах (нм), что указывает на размер элементов, построенных на полупроводнике.
Условия использования
Условия использования — это условия окружающей среды и эксплуатации, определяемые контекстом использования системы.
Для получения информации об условиях использования по конкретному артикулу см. Отчет PRQ.
Для получения информации о текущих условиях использования см. Intel UC (сайт CNDA) *.
Количество ядер
Ядра — это аппаратный термин, который описывает количество независимых центральных процессоров в одном вычислительном компоненте (кристалле или микросхеме).
Количество потоков
Поток, или поток выполнения, — это программный термин, обозначающий базовую упорядоченную последовательность инструкций, которые могут проходить или обрабатываться одним ядром ЦП.
Базовая частота процессора
Базовая частота процессора описывает скорость, с которой транзисторы процессора открываются и закрываются.Базовая частота процессора — это рабочая точка, в которой определяется TDP. Частота обычно измеряется в гигагерцах (ГГц) или миллиардах циклов в секунду.
Макс.частота турбо
Максимальная частота в турборежиме — это максимальная частота одного ядра, на которой процессор может работать с использованием технологии Intel® Turbo Boost и, при ее наличии, Intel® Thermal Velocity Boost.Частота обычно измеряется в гигагерцах (ГГц) или миллиардах циклов в секунду.
Кэш
CPU Cache — это область быстрой памяти, расположенная на процессоре. Intel® Smart Cache — это архитектура, которая позволяет всем ядрам динамически совместно использовать доступ к кеш-памяти последнего уровня.
Скорость автобуса
Шина — это подсистема, передающая данные между компонентами компьютера или между компьютерами.Типы включают в себя внешнюю шину (FSB), которая передает данные между ЦП и концентратором контроллера памяти; прямой медиаинтерфейс (DMI), который представляет собой двухточечное соединение между интегрированным контроллером памяти Intel и концентратором контроллера ввода-вывода Intel на материнской плате компьютера; и Quick Path Interconnect (QPI), которое представляет собой двухточечное соединение между ЦП и встроенным контроллером памяти.
Технология Intel® Turbo Boost 2.0 Частота
‡Intel® Turbo Boost Technology 2.0 Частота — это максимальная частота одного ядра, на которой процессор может работать с использованием технологии Intel® Turbo Boost. Частота обычно измеряется в гигагерцах (ГГц) или миллиардах циклов в секунду.
TDP
Расчетная тепловая мощность (TDP) представляет собой среднюю мощность в ваттах, которую процессор рассеивает при работе на базовой частоте со всеми активными ядрами в рамках определенной Intel рабочей нагрузки высокой сложности.Требования к тепловому раствору см. В техническом паспорте.
Доступны встроенные опции
Embedded Options Available указывает на продукты, которые предлагают расширенную доступность покупки для интеллектуальных систем и встроенных решений. Заявки на сертификацию продукции и условия использования можно найти в отчете о квалификации выпуска продукции (PRQ).За подробностями обращайтесь к своему представителю Intel.
Максимальный объем памяти (зависит от типа памяти)
Максимальный объем памяти означает максимальный объем памяти, поддерживаемый процессором.
Типы памяти
Процессоры Intel®бывают четырех различных типов: одноканальные, двухканальные, трехканальные и гибкие.Максимальная поддерживаемая скорость памяти может быть ниже при установке нескольких модулей DIMM на канал в продуктах, поддерживающих несколько каналов памяти.
Максимальное количество каналов памяти
Число каналов памяти относится к работе полосы пропускания для реального приложения.
Макс.пропускная способность памяти
Макс.пропускная способность памяти — это максимальная скорость, с которой данные могут быть считаны из полупроводниковой памяти или сохранены в ней процессором (в ГБ / с).
Поддерживаемая память ECC
‡ECC Memory Supported указывает, что процессор поддерживает память с кодом исправления ошибок. Память ECC — это тип системной памяти, которая может обнаруживать и исправлять распространенные виды повреждения внутренних данных. Обратите внимание, что для поддержки памяти ECC требуется поддержка как процессора, так и набора микросхем.
Графика процессора
‡Processor Graphics указывает схему обработки графики, интегрированную в процессор, обеспечивающую возможности графики, вычислений, мультимедиа и отображения.Бренды процессоров графических процессоров включают графику Intel® Iris® Xe, графику Intel® UHD, графику Intel® HD, графику Iris®, графику Iris® Plus и графику Iris® Pro. Для получения дополнительной информации см. Технологию Intel® Graphics.
Только графика Intel® Iris® Xe: для использования марки Intel® Iris® Xe система должна быть оснащена 128-битной (двухканальной) памятью. В противном случае используйте бренд Intel® UHD.
Графика Базовая частота
Графика Базовая частота относится к номинальной / гарантированной тактовой частоте графического рендеринга в МГц.
Макс.динамическая частота графики
Максимальная динамическая частота графики относится к максимальной тактовой частоте рендеринга графики (в МГц), которая может поддерживаться с помощью Intel® HD Graphics с функцией динамической частоты.
Макс.объем видеопамяти графической системы
Максимальный объем памяти, доступный для графики процессора.Графика процессора работает в той же физической памяти, что и ЦП (с учетом ограничений ОС, драйверов и других систем).
Поддержка 4K
Поддержка 4K означает, что продукт поддерживает разрешение 4K, которое здесь определяется как минимум 3840 x 2160.
Максимальное разрешение (HDMI)
‡Максимальное разрешение (HDMI) — это максимальное разрешение, поддерживаемое процессором через интерфейс HDMI (24 бита на пиксель и 60 Гц).Разрешение дисплея системы или устройства зависит от множества факторов проектирования системы; фактическое разрешение может быть ниже в вашей системе.
Максимальное разрешение (DP) ‡
Максимальное разрешение (DP) — это максимальное разрешение, поддерживаемое процессором через интерфейс DP (24 бита на пиксель и 60 Гц). Разрешение дисплея системы или устройства зависит от множества факторов проектирования системы; фактическое разрешение может быть ниже в вашей системе.
Максимальное разрешение (eDP — встроенный плоский экран) ‡
Максимальное разрешение (встроенная плоская панель) — максимальное разрешение, поддерживаемое процессором для устройства со встроенной плоской панелью (24 бита на пиксель и 60 Гц). Разрешение дисплея системы или устройства зависит от множества факторов проектирования системы; фактическое разрешение может быть ниже на вашем устройстве.
DirectX * Поддержка
ПоддержкаDirectX * означает поддержку определенной версии набора API (интерфейсов прикладного программирования) Microsoft для обработки мультимедийных вычислительных задач.
OpenGL * Поддержка
OpenGL (открытая графическая библиотека) — это межъязыковой многоплатформенный API (интерфейс прикладного программирования) для рендеринга 2D и 3D векторной графики.
Intel® Quick Sync Video
Intel® Quick Sync Video обеспечивает быстрое преобразование видео для портативных медиаплееров, совместное использование в Интернете, а также редактирование и создание видео.
Технология Intel® InTru ™ 3D
Технология Intel® InTru ™ 3D обеспечивает стереоскопическое воспроизведение 3-D Blu-ray * с полным разрешением 1080p через HDMI * 1.4 и аудио премиум-класса.
Технология Intel® Clear Video HD
Технология Intel® Clear Video HD, как и ее предшественница, Intel® Clear Video Technology, представляет собой набор технологий декодирования и обработки изображений, встроенных в интегрированную графику процессора, которые улучшают воспроизведение видео, обеспечивая более чистые, четкие изображения, более естественные, точные и яркие цвета, четкое и стабильное видеоизображение.Технология Intel® Clear Video HD добавляет улучшения качества видео для более насыщенных цветов и более реалистичных оттенков кожи.
Технология Intel® Clear Video
Intel® Clear Video Technology — это набор технологий декодирования и обработки изображений, встроенных в интегрированный графический процессор, которые улучшают воспроизведение видео, обеспечивая более чистые, резкие изображения, более естественные, точные и яркие цвета, а также четкое и стабильное видеоизображение.
PCI Express, версия
PCI Express Revision — это поддерживаемая версия стандарта PCI Express. Peripheral Component Interconnect Express (или PCIe) — это стандарт высокоскоростной последовательной шины расширения компьютера для подключения аппаратных устройств к компьютеру. Различные версии PCI Express поддерживают разную скорость передачи данных.
Конфигурации PCI Express
‡ КонфигурацииPCI Express (PCIe) описывают доступные конфигурации линий PCIe, которые можно использовать для связи с устройствами PCIe.
Максимальное количество линий PCI Express
Дорожка PCI Express (PCIe) состоит из двух пар дифференциальной сигнализации, одна для приема данных, другая для передачи данных, и является основным блоком шины PCIe. Максимальное количество линий PCI Express — это общее количество поддерживаемых линий.
Технические характеристики теплового раствора
Спецификация Intel Reference Heat Sink для правильной работы этого процессора.
T
СОЕДИНЕНИЕТемпература перехода — это максимальная температура, допустимая для кристалла процессора.
Поддерживаемая память Intel® Optane ™
‡ Память Intel® Optane ™— это революционно новый класс энергонезависимой памяти, которая находится между системной памятью и хранилищем, чтобы повысить производительность и скорость реагирования системы.В сочетании с драйвером Intel® Rapid Storage Technology Driver он легко управляет несколькими уровнями хранилища, одновременно предоставляя один виртуальный диск операционной системе, гарантируя, что часто используемые данные хранятся на самом быстром уровне хранилища. Память Intel® Optane ™ требует особой конфигурации оборудования и программного обеспечения. Посетите www.intel.com/OptaneMemory, чтобы узнать о требованиях к конфигурации.
Технология Intel® Turbo Boost
‡ ТехнологияIntel® Turbo Boost динамически увеличивает частоту процессора по мере необходимости, используя преимущества теплового и энергетического запаса, чтобы дать вам всплеск скорости, когда вам это нужно, и повысить энергоэффективность, когда вы этого не сделаете.
Соответствие платформы Intel vPro®
‡ Платформа Intel vPro® — это набор оборудования и технологий, используемых для создания конечных точек бизнес-вычислений с высочайшей производительностью, встроенной системой безопасности, современной управляемостью и стабильностью платформы.
Подробнее о Intel vPro®
Технология Intel® Hyper-Threading
‡Технология Intel® Hyper-Threading (Intel® HT) обеспечивает два потока обработки на физическое ядро.Многопоточные приложения могут выполнять больше работы параллельно, выполняя задачи раньше.
Технология виртуализации Intel® (VT-x)
‡Технология виртуализации Intel® (VT-x) позволяет одной аппаратной платформе функционировать как несколько «виртуальных» платформ. Он предлагает улучшенную управляемость за счет ограничения времени простоя и поддержания производительности за счет выделения вычислительных операций в отдельные разделы.
Технология виртуализации Intel® для направленного ввода-вывода (VT-d)
‡Технология виртуализации Intel® для направленного ввода-вывода (VT-d) продолжает существующую поддержку виртуализации IA-32 (VT-x) и процессора Itanium® (VT-i), добавляя новую поддержку виртуализации устройств ввода-вывода. Intel VT-d может помочь конечным пользователям повысить безопасность и надежность систем, а также повысить производительность устройств ввода-вывода в виртуализированных средах.
Intel® VT-x с таблицами Extended Page Tables (EPT)
‡Intel® VT-x с расширенными таблицами страниц (EPT), также известный как преобразование адресов второго уровня (SLAT), обеспечивает ускорение для виртуализированных приложений, интенсивно использующих память. Расширенные таблицы страниц в платформах с технологией виртуализации Intel® сокращают накладные расходы на память и электроэнергию, а также увеличивают время автономной работы за счет аппаратной оптимизации управления таблицами страниц.
Расширения Intel® Transactional Synchronization Extensions
Intel® Transactional Synchronization Extensions (Intel® TSX) — это набор инструкций, которые добавляют аппаратную поддержку транзакционной памяти для повышения производительности многопоточного программного обеспечения.
Intel® 64
‡ АрхитектураIntel® 64 обеспечивает 64-разрядные вычисления на серверах, рабочих станциях, настольных и мобильных платформах в сочетании с поддерживающим программным обеспечением.¹ Архитектура Intel 64 повышает производительность, позволяя системам использовать более 4 ГБ как виртуальной, так и физической памяти.
Набор команд
Набор команд относится к базовому набору команд и инструкций, которые микропроцессор понимает и может выполнять. Показанное значение показывает, с каким набором команд Intel совместим этот процессор.
Расширения набора команд
Расширения набора команд — это дополнительные инструкции, которые могут повысить производительность, когда одни и те же операции выполняются с несколькими объектами данных. Они могут включать SSE (потоковые расширения SIMD) и AVX (расширенные векторные расширения).
Состояния простоя
Состояния простоя (C-состояния) используются для экономии энергии, когда процессор находится в режиме ожидания.C0 — это рабочее состояние, означающее, что ЦП выполняет полезную работу. C1 — это первое состояние ожидания, C2 — второе и т.д., где больше действий по энергосбережению предпринимается для численно более высоких C-состояний.
Усовершенствованная технология Intel SpeedStep®
Enhanced Intel SpeedStep® Technology — это усовершенствованное средство обеспечения высокой производительности при одновременном удовлетворении потребностей мобильных систем в энергосбережении.Традиционная технология Intel SpeedStep® переключает напряжение и частоту в тандеме между высоким и низким уровнями в ответ на нагрузку процессора. Усовершенствованная технология Intel SpeedStep® основана на этой архитектуре с использованием таких стратегий проектирования, как разделение между изменениями напряжения и частоты, а также разделение и восстановление тактовой частоты.
Технологии теплового мониторинга
Thermal Monitoring Technologies защищает корпус процессора и систему от теплового сбоя с помощью нескольких функций управления температурным режимом.Встроенный цифровой датчик температуры (DTS) определяет температуру ядра, а функции управления температурой снижают энергопотребление корпуса и, следовательно, температуру, когда это необходимо, чтобы оставаться в нормальных рабочих пределах.
Технология Intel® Identity Protection
‡Intel® Identity Protection Technology — это встроенная технология токенов безопасности, которая помогает обеспечить простой, устойчивый к несанкционированному доступу метод защиты доступа к вашим онлайн-клиентам и бизнес-данным от угроз и мошенничества.Intel® IPT обеспечивает аппаратное подтверждение уникального ПК пользователя веб-сайтам, финансовым учреждениям и сетевым службам; подтверждение того, что это не вредоносная программа, пытающаяся войти в систему. Intel® IPT может быть ключевым компонентом в решениях для двухфакторной аутентификации для защиты вашей информации на веб-сайтах и при входе в бизнес.
Программа Intel® Stable Image Platform (SIPP)
Программа Intel® Stable Image Platform Program (Intel® SIPP) направлена на то, чтобы не вносить никаких изменений в ключевые компоненты и драйверы платформы в течение как минимум 15 месяцев или до выпуска следующего поколения, что упрощает ИТ-отделам для эффективного управления их вычислительными конечными точками.
Узнать больше о Intel® SIPP
Новые команды Intel® AES
Новые инструкции Intel® AES (Intel® AES-NI) — это набор инструкций, которые обеспечивают быстрое и безопасное шифрование и дешифрование данных. AES-NI ценны для широкого спектра криптографических приложений, например: приложений, которые выполняют массовое шифрование / дешифрование, аутентификацию, генерацию случайных чисел и аутентифицированное шифрование.
Ключ безопасности
Intel® Secure Key состоит из цифрового генератора случайных чисел, который создает действительно случайные числа для усиления алгоритмов шифрования.
Intel® Software Guard Extensions (Intel® SGX)
Intel® Software Guard Extensions (Intel® SGX) предоставляют приложениям возможность создавать аппаратную принудительную надежную защиту выполнения для конфиденциальных подпрограмм и данных своих приложений.Intel® SGX предоставляет разработчикам способ разделить свой код и данные на надежные среды выполнения (TEE) с усиленной защитой ЦП.
Расширения защиты памяти Intel® (Intel® MPX)
Intel® Memory Protection Extensions (Intel® MPX) предоставляет набор аппаратных функций, которые могут использоваться программным обеспечением вместе с изменениями компилятора для проверки того, что ссылки на память, предназначенные во время компиляции, не становятся небезопасными во время выполнения из-за переполнения или недостаточного заполнения буфера.
Технология Intel® Trusted Execution
‡Intel® Trusted Execution Technology для более безопасных вычислений — это универсальный набор аппаратных расширений для процессоров и наборов микросхем Intel®, которые расширяют платформу цифрового офиса за счет таких функций безопасности, как измеряемый запуск и защищенное выполнение. Это создает среду, в которой приложения могут работать в своем собственном пространстве, защищенные от всего остального программного обеспечения в системе.
Бит отключения выполнения
‡Execute Disable Bit — это аппаратная функция безопасности, которая может снизить подверженность вирусам и атакам вредоносного кода, а также предотвратить выполнение и распространение вредоносного программного обеспечения на сервере или в сети.
Intel® Boot Guard
Технология защиты устройств Intel®с Boot Guard помогает защитить среду системы до ОС от вирусов и вредоносных программных атак.
Intel Core i7-8086K Limited Edition Review
Производитель: Intel
Цена в Великобритании (оценка): £ 398,99 (включая НДС)
Цена в США (оценка): 424,99 долларов США (исключая. tax)
Несмотря на то, что AMD добилась успеха в многопоточности и количестве ядер, производительность Intel на ядро и IPC по-прежнему остаются завидными характеристиками. Core i7-8700K имеет на два ядра меньше, чем Ryzen 7 2700X, но ему по-прежнему удается оставаться в пределах досягаемости в многопоточных задачах, хотя усовершенствования, внесенные AMD в Ryzen 2-го поколения, означают, что этот разрыв значительно больше, чем был с Ryzen. 7 1800X.Однако сегодня в центре внимания находится Intel Core i7-8086K Limited Edition, процессор, созданный в основном в ознаменование 40-летия процессора, который во многих отношениях положил начало всему — 8086, который был первым процессором серии x86, первым из 16 процессоров. -битный процессор и первый, способный к современным вычислениям. Случайно, несмотря на то, что с 1978 года предлагалось бесчисленное количество схем именования и поколений процессоров, текущие основные настольные процессоры компании оказались в серии 8000, так что сейчас самое лучшее время, чтобы предложить процессор в честь 8086-летия. .
То, что Intel сделала это, может вызвать у достаточно старых читателей теплое и нечеткое ощущение внутри, и некоторые, без сомнения, скупят процессор только по ностальгическим причинам, возможно, просто для того, чтобы иметь довольно уникальный и, конечно, ограниченный выпуск ЦП. Другим посчастливилось получить Core i7-8086K в розыгрыше Intel, на котором было роздано 8086 образцов процессора. Но даже если вы не попадаете ни в одну из этих двух категорий, есть несколько причин, по которым вы можете подумать о покупке ЦП, помимо ностальгии или будущих соображений Ebay.В конце концов, это первый процессор Intel, который может работать с частотой 5 ГГц без разгона, хотя и в одноядерном турбо-режиме, на самом деле у нас есть Core i7-8700K с увеличенной скоростью (отсюда и Limited Edition), и, следовательно, у него будет более высокий разгонный потенциал.
На бумаге остальные спецификации идентичны. Максимальный прирост всех ядер обоих процессоров составляет 4,3 ГГц, при этом четыре и пять ядер достигают 4,4 ГГц, трехъядерные нагрузки достигают 4,5 ГГц, а два управляют 4.6 ГГц, поэтому ключевым отличием действительно является то, что одноядерный 300 МГц повышается с 4,7 ГГц до 5 ГГц. Оба процессора имеют кэш-память третьего уровня объемом 12 МБ и одинаковое значение TDP 95 Вт, так что вы, по сути, платите огромную премию — фактически около 80 фунтов стерлингов — только за немного более высокий одноядерный прирост на стандартной скорости с обещанием, возможно, лучшего -разгон процессора — для последнего посмотрим на результаты.
Технические характеристики
- Базовая частота 4GHz
- Турбо частота 5 ГГц
- Ядро Coffee Lake
- Производственный процесс 14 нм
- Контроллер памяти Двухканальный DDR4, до 2,667 МГц
- Упаковка LGA 1151
- Расчетная тепловая мощность (TDP) 95 Вт
- 95 Вт
- Turbo Boost 2.
- 2 6 ядер / потоков 6/6 L2: 6 x 256 КБ, L3 12 МБ
Ваш комментарий будет первым
