Где находится материнская плата в ноутбуке: Где находится BIOS? Пример расположения на материнской плате

Содержание

Где находится BIOS? Пример расположения на материнской плате

Если не все, то большинство пользователей сталкивались с понятием BIOS и параметрами этой базовой системы. Правда, иногда по каким-то причинам нужно полностью сбросить его настройки. Вот тогда люди начинают разбирать компьютеры и ноутбуки, пытаясь определить, где находится BIOS (чип). Чтобы не было никаких заблуждений относительно расположения этого элемента системы, постараемся рассмотреть все аспекты, с этим связанные.

Что такое BIOS и зачем он нужен?

Прежде чем рассматривать вопрос о том, где находится BIOS на ноутбуке или в стационарном компьютерном терминале, посмотрим, что это такое и для чего нужна вся эта система.

Вообще, если разобраться, BIOS можно охарактеризовать двояко. Во-первых, это, так сказать, «железный» компонент любого компьютерного устройства, выполненный в виде микрочипа. Во-вторых, это программный набор, призванный обеспечить проверку работоспособности всех элементов системы еще до старта операционки. Попутно стоит отметить, что в нем сохраняются основные сведения и настройки, касающиеся абсолютно всех устройств, присутствующих в сборке на уровне «железа».

Заблуждения относительно расположения микрочипа

Теперь немного о мифах. Некоторые явно неподготовленные пользователи достаточно часто задаются вопросом о том, где находится BIOS в Windows 7 например. Ответ прост - нигде! В системе нет файлов и папок, хоть как-то связанных с BIOS или его настройками.

Другое дело, что операционная система видит это устройство и способноа отображать о нем краткую информацию, например сведения о производителе, версию и т. д. Для этого следует использовать раздел сведений о системе, вход в который можно очень просто получить из стандартной "Панели управления". Тут среди всех прочих устройств присутствует и BIOS. Где находится в Windows 8 об этом чипе информация? Все в том же разделе. Однако, чтобы не искать ту же "Панель управления", можно использовать меню «Выполнить», где прописывается команда msinfo32.

Где находится BIOS в материнской плате

Теперь приступим к основному вопросу. Итак, где находится BIOS? Как уже многие догадались, исключительно на материнской плате. Заметьте, этот микрочип не устанавливается, поэтому, если заниматься поиском, следует внимательно осмотреть материнку. Если по каким-то причинам микросхема не будет найдена, следует досконально изучить инструкцию, прилагаемую к устройству. Как правило, там представлена схема с описанием и расположением всех элементов.

Что касается установки чипа, тут может быть два варианта: съемное устройство или же намертво впаянное в материнку. Обладателям съемных чипов повезло, ведь в случае поломки его можно запросто заменить. Некоторые производители пошли еще дальше. Они устанавливают на свои материнские платы не один чип, а два. В этом случае первый является основным, а второй исполняет роль дублирующего. Нетрудно сообразить, что при отказе первого к работе автоматически подключается второй.

Чтобы найти сам микрочип, нужно поискать квадратик черного или серого цвета, который, как правило, имеет размер примерно 1х1 см. Иногда на нем может присутствовать название производителя вроде American Megatrends. В некоторых случаях сверху имеется голографическая наклейка.

Варианты расположения

Некоторые инструкции советуют искать микрочип BIOS рядом с батарейкой CMOS, которая явно выделяется на общем фоне. Это не всегда так. Дело в том, что рядом с ней иногда нет никаких микросхем, а интересующий нас чип может быть расположен достаточно далеко, как, например, на платах производства компании MSI.

Если посмотреть, где находится BIOS на материнках ASUS A8N-SLI, вариант расположения (в нашем случае сверху вниз) может выглядеть следующим образом: батарейка, джампер для сброса памяти, контроллер I/O, а только уже потом сам чип BIOS. Кстати, для него предусмотрен специальный разъем, из которого вынуть его можно совершенно просто.

Батарейка BIOS: где находится

Теперь несколько слов о батарейке питания. Найти ее на материнской плате достаточно просто. Она выполнена в виде круглого диска, причем по размеру раза в два-три превышает тут же батарею, применяемую в электронных часах.

Она выделяется на фоне всех остальных компонентов и разъемов достаточно сильно, так как имеет типичный металлический оттенок.

Зачем нужна энергонезависимая память CMOS

Как бы ни было универсально устройство BIOS, оно может хранить далеко не все данные об установленном оборудовании (тут присутствуют характеристики и настройки только стандартных компонентов). При этом производители чипа могут и не знать параметры других устройств, подключаемых к компьютеру.

Тут на помощь приходит так называемая память CMOS, которая, помимо настроек системных часов, хранит еще и данные о сопроцессорах, гибких дисках и т. д. Ее предназначение состоит в том, чтобы сохраненная информация не стиралась при выключении компьютера. В свою очередь, она запитана от батарейки, заряда которой, по утверждениям производителей, должно хватить в среднем даже на несколько лет отсутствия электропитания. Попутно стоит отметить, что сброс памяти и пароля BIOS как раз-таки и достигается за счет временного съема батарейки из соответствующего гнезда.

Взаимосвязь BIOS, CMOS и ПЗУ

Где находится BIOS, уже немного понятно. Теперь посмотрим на взаимосвязь вышеописанных компонентов. Само собой разумеется, что на этой стадии рассмотрения темы можно было бы сформулировать вопрос и так: где находится BIOS в ПЗУ (постоянном запоминающем устройстве). Отчасти он будет поставлен несколько некорректно, поскольку BIOS – это, по сути, комплект программ, «вшитых» в ПЗУ.

Но вернемся к взаимосвязи. Дело в том, что в момент включения компьютерного терминала процессор сначала обращается к оперативной памяти, а в ней, как известно, после выключения ничего не остается. Поэтому обращение переадресовывается на ПЗУ, где и находятся «вшитые» программы, отвечающие за параметры и идентификацию «железных» устройств. Плюс ко всему задействуется системный таймер, настройки которого непосредственным образом влияют на время и дату, установленные уже в операционной системе. Конечно, в самой операционке изменить такие настройки можно, но иногда при возникновении некоторых ошибок это не помогает, и время с датой приходится менять именно в BIOS.

Как зайти в настройки BIOS

Наконец, рассмотрим варианты входа в настройки системы ввода/вывода. Для стационарных компьютеров, как правило, вход предусмотрен через нажатие клавиши Del, иногда Esc (на экране по центру или снизу появляется строка с соответствующим указанием: Press … to run BIOS Setup или что-то в этом роде.

На ноутбуках больше вариаций. Например, это могут быть функциональные клавиши, сочетания с клавишей Fn или специальные кнопки, вынесенные на клавиатуру (как у Sony Vaio).

Не говоря о том, где находится BIOS HP (ноутбуков), здесь главную роль играет клавиша Esc, после нажатия которой появляется короткое меню с указаниями на кнопки, отвечающие за те или иные операции. В устройствах вроде HP Pavilion вход в BIOS из начального меню осуществляется посредством использования клавиши F10. Вообще, надо смотреть на производителя материнской платы и разработчика BIOS, ведь сочетаний может быть достаточно много. Указание на них и дается на стартовом экране загрузки. Правда, само сообщение держится всего пару секунд, и не все успевают заметить, что нужно сделать. В такой момент, чтобы зафиксировать строку на экране, можно нажать клавишу паузы (Pause).

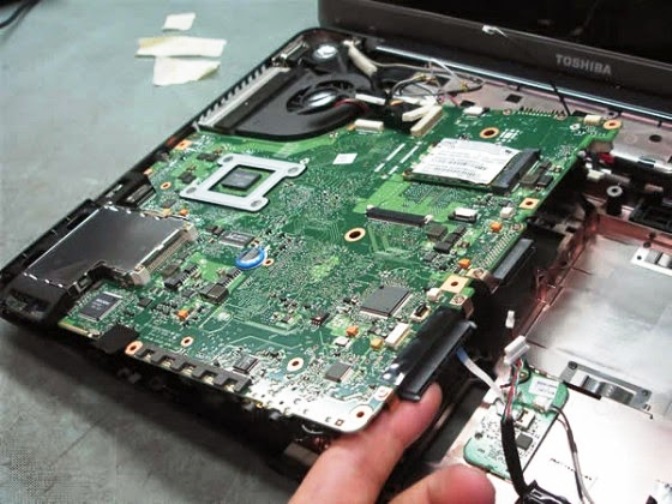

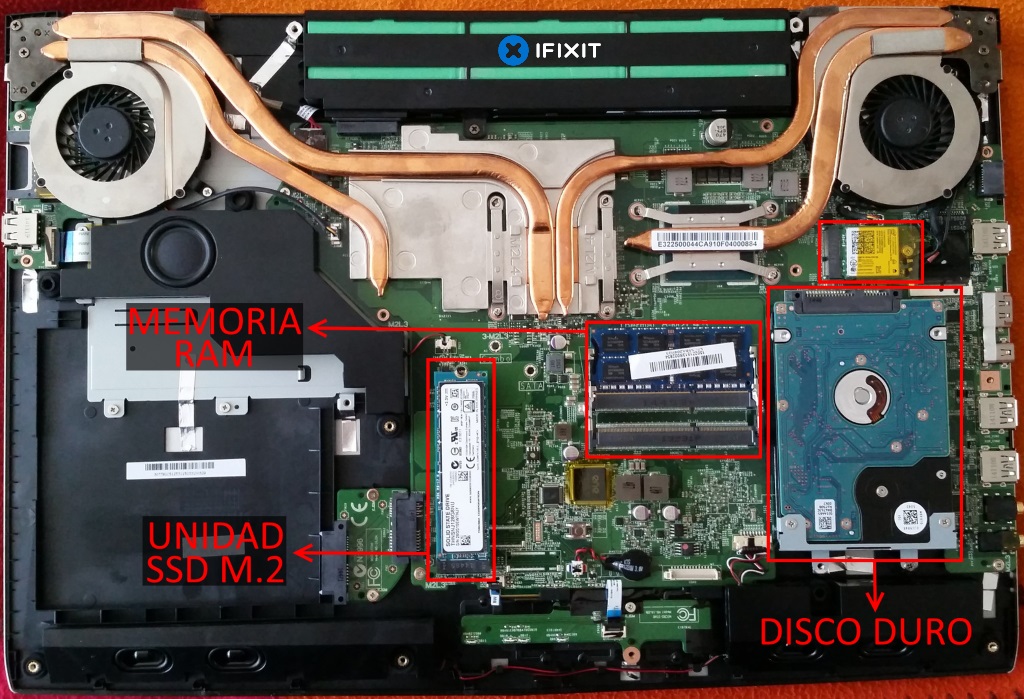

Особенности расположения микросхемы BIOS на ноутбуке

С ноутбуками дело обстоит несколько сложнее, чем со стационарными компьютерами. Собственно, и материнки отличаются достаточно сильно. Однако, несмотря на многочисленность вариантов расположения элементов, с определенной долей уверенности можно сказать, что на очень многих моделях присутствует стандартное решение по расположению.

Чаще всего искать чип нужно под модулем Wi-Fi, который может находиться под самой маленькой крышкой на дне ноутбука, над DVD-приводом. Батарейку можно найти под верхним правым углом тачпада. Но это не стандарт. Могут встречаться и другие варианты.

Заключение

Вот кратко и все, что касается того, где расположен BIOS на разных устройствах, в чем его назначение и функции. Как уже понятно, в зависимости от производителя материнки расположение некоторых элементов может выглядеть и нелогично. Тем не менее найти этот чип можно, даже если на нем нет голографической наклейки или не указан производитель. Главное – немного терпения и внимательности при осмотре.

В самом простом варианте, конечно, стоит сначала найти батарейку, а потом искать взглядом ее окрестности, ведь материнская плата по размерам не такая большая. Так что вероятность найти микросхему BIOS при первом взгляде достаточно велика.

Видимо, многие уже заметили, что вариантов расположения BIOS может быть достаточно много. Сколько производителей и разновидностей материнских плат, столько и вариантов. При этом даже у одного изготовителя на разных моделях микрочип может находиться в совершенно разных локациях. Сами понимаете, что всего просто не перечислишь, хотя в данном случае были рассмотрены некие унифицированные базовые схемы. Впрочем, достаточно посмотреть инструкцию к материнке, чтобы зря не тратить время на поиски. Если таковой нет, да еще нужно найти BIOS на ноутбуке, можно просто зайти на сайт производителя и найти на схему там. Интернет сейчас есть практически у всех.

Как выглядит материнская плата в компьютере

Любой компьютер состоит из множества деталей, которые позволяют обрабатывать информацию с высочайшей скоростью, облегчая тем самым жизнь человека. Каждая деталь имеет свое предназначение и ее выход из строя будет иметь критическое значение. Однако, в системном блоке есть одна деталь, которая объединяет работу других элементов системы и без нее компьютер не сможет функционировать, чтобы вы не делали. Имя этой детали – материнская плата. Как выгладит и где располагается материнская плата в компьютере мы разберемся ниже.

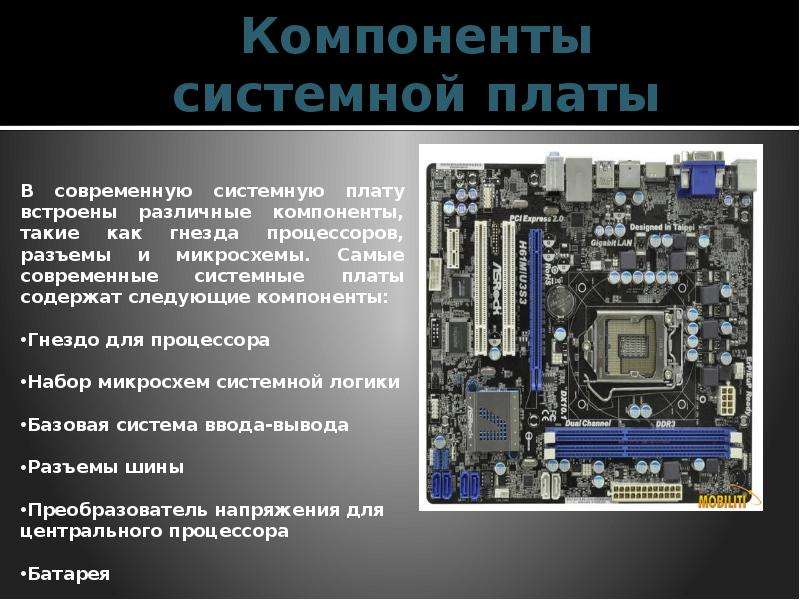

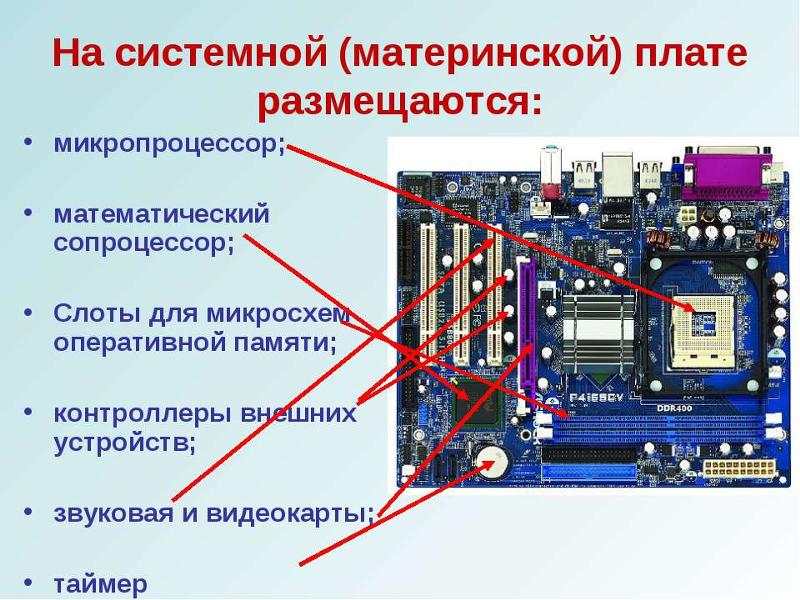

Как выглядит материнская плата

Материнская плата (МП) занимает ключевое место в системном блоке и выглядит как печатная плата, на которой размещены разъемы различных форм и размеров. Каждая МП размещает на себе следующие элементы:

  • Гнездо, предназначенное для установки процессора. В стандартных моделях этот элемент размещается ближе к центу устройства. На каждой МП гнездо под процессор может слегка отличаться по внешнему виду. Подобная конструктивная особенность связана с тем, что разъемы разрабатываются не для всех процессоров сразу, а лишь для определенных серий;
  • Гнездо для подключения питания для BIOS. Разъем круглой формы в который устанавливается специальная батарейка, поддерживающая питание микросхемы;
  • Разъемы для установки карт памяти. Их может быть разное количество, которое зависит от производителя и мощности МП. Форма вытянутая, прямоугольная;
  • Разъем для подключения видеокарты. Стандартные МП оснащены одним разъемом подобного рода, но современные МП, особенно предназначенные для майнинга, вооружены большим количеством слотов;
  • К МП подключаются различные периферийные устройства, соответственно на поверхности расположены необходимые разъемы для их подключения;
  • Кроме того, к МП подключаются дисководы и устройства хранения памяти;
  • Гнезда для питания элементов охлаждения;
  • Гнездо для подключения питания самой МП, состоящий из 24 штепселей, сгруппированных по схеме 20 + 4;

Это лишь перечень стандартных элементов МП, а конечный вид каждой из них зависит от производителя и предназначения.

Обратите внимание! Бюджетные МП серьезно отличаться от премиумных, как по внешнему виду, так и габаритами.

Посмотреть, как выглядит стандартная МП, можно в интернете, набрав запрос в поисковик. Вам выдаст десятки тысяч фотографий, на которых будут изображены МП различной мощности и конфигурации.

Где находится

Итак, мы разобрались с общим видом МП и теперь осталось узнать, где находится материнская плата и как расположены остальные элементы системы. Большинство МП имеют стандартные габариты и занимают большую часть пространства в системном блоке. Фиксируется вертикально боковой крышке системника и крепится к специальным пазам в корпусе. В зависимости от мощности и комплектации компьютера, платы обладают как большими, так и меньшими габаритами. Большинство элементов компьютера крепятся непосредственно на МП, но бывают и исключения. Обособленное положение занимают следующие детали компьютера:

  1. Блок питания. Устанавливается в дальнем, верхнем углу системника и соединяется с МП при помощи проводов;
  2. Винчестер, или жесткий диск. Устройство для хранения информации, размещающееся не на самой МП, а имеющее собственное гнездо внутри компьютера, в котором фиксируется отдельно;
  3. Устройства для чтения CD, DVD и дискет. Фиксируются рядом с жестким диском, чуть ниже или выше;

Эти детали сильно отличаются от МП и их сложно перепутать друг с другом. Похожей по размерам и габаритам с МП является видеокарта, особенно современные модели, но на видеокартах отсутствуют гнезда для подключения других устройств, так что перепутать такие детали будет довольно проблематично.

Так же вы можете посмотреть статьи на темы Что такое материнская плата компьютера и Как узнать серийный номер материнской платы.

Пошаговая процедура ремонта материнской платы ноутбука

Материнская плата ноутбука не включается. На примере ASUS A6F рассмотрим общий принцип ремонта и поиска неисправностей, которые препятствуют запуску материнской платы и поможет нам в этом POWER On Sequence (такая страничка имеется во многих схемах ноутбуков).

По диаграмме можно отследить всю процедуру запуска материнской платы, начиная с момента включения питания и вплоть до готовности процессора выполнять инструкции BIOS и определить, на каком из этапов у нас происходит ошибка. В той же pdf-ке к материнской плате, можно найти более детальную схему распределения напряжений:

0-1 Входные напряжения питания A/D_DOCK_IN и AC_BAT_SYS

Первым делом следует убедиться в наличии питающего напряжения 19 вольт на входе материнской платы и, желательно, напряжения с АКБ (аккумуляторной батареи). Отсутствие входных напряжений A/D_DOCK_IN и АС_ВАТ_SYS представляется достаточно частой проблемой и проверку следует начинать с блока питания и разъёма на плате.

Если напряжение на участке (разъём — P-mosfet) отсутствует, то необходимо разорвать связь между сигналами A/D_DOCK_IN и AC_BAT_SYS. Если напряжение со стороны A/D_DOCK_IN появилось, то причина неисправности скрывается дальше и надо разбираться с участком (P-mosfet — нагрузка):

Необходимо исключить вариант короткого замыкания (КЗ) по AC_BAT_SYS (19В). Чаще всего, КЗ заканчивается не дальше, чем на силовых транзисторах в цепях, требующих высокой мощности (питание процессора и видеокарты) или на керамических конденсаторах. В ином случае, необходимо проверять все, к чему прикасается AC_BAT_SYS.

Если КЗ отсутствует, то обращаем внимание на контроллер заряда и P-MOS транзисторы, которые являются своеобразным «разводным мостом» между блоком питания и аккумулятором. Контроллер заряда выполняет функцию переключателя входных напряжений. Для понимания процесса работы, обратимся к datasheet, в котором нас интересует минимальные условия работы контроллера заряда:

Как видно по схеме, контроллер MAX8725 управляет транзисторами P3 и P2, тем самым переключая источники питания между БП и аккумулятором — P3 отвечает за блок питания, а P2 за аккумулятор. Необходимо проверить работоспособность этих транзисторов.

Разберем принцип работы контроллера. При отсутствии основного питания, контроллер автоматически закрывает транзистор P3 (управляющий сигнал PDS) тем самым перекрывая доступ блока питания к материнской плате и открывает транзистор P2 (управляющий сигнал PDL). В таком случае плата работает только от аккумулятора.

Если мы подключим блок питания, контроллер должен перекрыть питание от аккумулятора закрывая P2 и открывая P3, обеспечив питание от внешнего блока питания и зарядку аккумулятора.

При диагностике входного напряжения от сети мы не используем аккумулятор и проверяем только сигнал PDS. В нормальном режиме он должен "подтягиваться" к земле, тем самым открывая P-MOS и пропуская 19В на плату. Если контроллер неправильно управляет транзистором P3, то необходимо проверить запитан ли сам контроллер. Затем проверяем основные сигналы DCIN, ACIN, ACOK, PDS. При их отсутствии, меняем контроллер и, на всякий случай, P-MOS транзисторы.

Если проблем с входными напряжениями нет, но плата все равно не работает, переходим к следующему шагу.

1-2 Питание EC контроллера

Embedded Contoller (EC) управляет материнской платой ноутбука, а именно включением/выключением, обработкой ACPI-событий и режимом зарядки аккумулятора. Также эту микросхему ещё называют SMC (System Management Controller) или MIO (Multi Input Output).

Контакты микросхемы EC контроллера программируются под конкретную платформу, а сама программа, как правило, хранится в BIOS или на отдельной FLASH микросхеме.

Вернувшись к схеме запуска материнской платы, первым пунктом видим напряжение +3VA_EC, которое является основным питанием EC контроллера и микросхемы BIOS. Данное напряжение формирует линейный стабилизатор MIC5236YM:

Благодаря присутствию сигнала AC_BAT_SYS, микросхема должна выдать напряжение +3VAO, которое с помощью диагностических джамперов преобразуется в +3VA и +3VA_EC.

+3VA и +3VA_EC питают Embedded контроллер и BIOS, при этом запускается основная логика платы, которая отрабатывается внутри EC контроллера. Основными причинами отсутствия +3VA и +3VA_EC могут служить короткое замыкание внутри компонентов (ЕС, BIOS и т.д.), либо повреждение линейного стабилизатора или его обвязки.

3 Дежурные напряжения (+3VSUS, +5VSUS, +12VSUS)

После того как был запитан EC и он считал свою прошивку, контроллер выдает разрешающий сигнал VSUS_ON для подачи дежурных напряжений (см. пункт 3 последовательности запуска). Этот сигнал поступает на импульсную систему питания во главе которой стоит микросхема TPS51020:

Как видно на схеме, нас интересуют напряжения, отмеченные на схеме зеленым цветом +5VO, +5VSUS, +3VO, +3VSUS. Для того, что бы эти напряжения появились на плате необходимо что бы микросхема была запитана 19В (AC_BAT_SYS) и на входы 9, 10 приходили разрешающие сигналы ENBL1, и ENBL2.

Разрешающие сигналы на платформе A6F формируются из сигналов FORCE_OFF# и VSUS_ON.

В первую очередь нужно обратить внимание на VSUS_ON который выдается EC контроллером, а сигнал FORCE_OFF# рассмотрим чуть позже. Отсутствие сигнала VSUS_ON говорит о том, что либо повреждена прошивка (хранящаяся в BIOS), либо сам EC контроллер.

Если же напряжение ENBL присутствует на плате и TPS51020 запитан, то значит TPS51020 должен формировать +5VO, +5VSUS, +3VO, +3VSUS (проверяется мультиметром на соответствующих контрольных точках).

Если напряжения +5VO, +3VO не формируются, проверяем эти линии на КЗ или заниженное сопротивление. В случае обнаружения КЗ, разрываем цепь и выясняем, каким компонентом оно вызвано.

При отсутствии или после устранения КЗ, снова проверяем напряжения и если их нет, то меняем сам контроллер вместе с транзисторами которыми он управляет.

4 Сигнал VSUS_GD#

На этом этапе контроллер дежурных напряжений сообщает EC контроллеру о том, что дежурные питания в норме. Проблем тут быть не должно.

5 Сигнал RSMRST#

На этом этапе EC контроллер выдает сигнал готовности системы к включению — RSMRST# (resume and reset signal output). Этот сигнал проходит непосредственно между EC и южным мостом. Причиной его отсутствия может быть сам контроллер, южный мост или прошивка EC.

Прежде чем искать аппаратные проблемы, сначала прошейте BIOS. Если результата нет, отпаиваем и поднимаем соответствующую сигналу RSMRST# 105 ножку EC, и проверяем выход сигнала на EC контроллера. Если сигнал все равно не выходит, то меняем контроллер.

Если сигнал выходит, но до южного моста не доходит, то проверяем южный мост и часовой кварц, в худшем случае меняем сам южный мост.

6 Кнопка включения (сигнал PWRSW#_EC)

На этом этапе необходимо проверить прохождение сигнала от кнопки включения до EC контроллера. Для этого меряем напряжение на кнопке и проверяем ее функциональность, если после нажатия напряжение не падает, то проблема в кнопке. Так же можно закоротить этот сигнал с землей и проверить включение.

7 Сигнал включения (сигнал PM_PWRBTN#)

После того как сигнал от кнопки включения попадает на EC, тот в свою очередь передает этот сигнал в виде PM_PWRBTN# на южный мост.

Если южный мост его успешно принял, то следующим этапом является выдача ответа в виде двух сигналов PM_SUSC#, PM_SUSB#, которые, в свою очередь, являются разрешением южного моста EC контроллеру включать основные напряжения платы (если южный мост никак не реагирует на сигнал PM_PWRBTN#, то проблема скрывается в нем).

8-9 Основные напряжения

Каким образом EC контроллер обрабатывает ACPI-события? В предыдущем пункте было сказано, что южный мост отправляет на EC два сигнала PM_SUSC#, PM_SUSB#. Эти сигналы еще называют SLP_S3# и SLP_S4# (отмечено красным блоком на след схеме):

Рассмотрим более подробно ACPI состояния:

  • S0 — Working Status
  • S1 — POS (Power on Suspend)
  • S3 — STR (Suspend to RAM), Memory Working
  • S4 — STD (Suspend to Disk), H.D.D. Working
  • S5 — Soft Off

Так вот, состояние этих сигналов отвечает за ACPI состояние питания на материнской плате:

Мы будем рассматривать случай, когда оба сигнала SLP_S3# и SLP_S4# , соответственно сигналы SUSC_EC#, SUSB_EC# в состоянии HI. То есть, материнская плата находится в режиме S0 (полностью работает, все напряжения присутствуют).

Как видно из последовательности запуска, при появлении сигналов SUSC_EC#, SUSB_EC#, на плате должны появиться следующие напряжения:

  • SUSC_EC#, отвечает за напряжения: +1.8V, +1.5V, +2.5V, +3V, +5V, +1V;
  • SUSB_EC#, отвечает за напряжения: +0.9VS, +1.5VS, +2.5VS, +3VS, +5VS, +12VS

Если хоть одного из этих напряжений не будет, плата не запустится, по этому, проверяем каждую систему питания, начиная от +1.8V, заканчивая +12VS.

Сигналы SUSC_EC#, SUSB_EC#, поступают как на ENABLE отдельных импульсных систем питания (например 1.8V DUAL - питание памяти), так и на целые каскады напряжений преобразовывая уже существующие ранее дежурные напряжения в основные:

10 Питание процессора

Проверяем разрешающий сигнал VRON, который с определенной задержкой поступает на контроллер питания CPU сразу после выдачи сигналов SUSC_EC#, SUSB_EC#. Далее на CPU должно появится напряжение, если такого не произошло, разбираемся с контроллером питания и его обвязкой. Причин неработоспособности системы питания CPU достаточно много. Основная из них - это выход из строя самого контроллера. Необходимо проверить минимальные условия работы, для этого не помешает даташит контроллера и сама схема.

11 Включение тактового генератора

После того, как на плате появилось напряжениеCPU, контроллер должен выдать 2 сигнала, это IMVPOK# (Intel Mobile Voltage Positioning - OK) и CLK_EN#. Сигнал IMVPOK# уведомляет EC о том, что питание процессора в норме, а сигнал CLK_EN# включает тактовую генерацию основных логических узлов. Что бы проверить работоспособность клокера ICS954310 необходимо измерить частоту хотя бы на одном из выводов на котором тактовая частота наименьшая, или такая, которую словит ваш осциллограф. Выберем для этого 12 ножку ICS954310, которая отвечает за выдачу FSLA/USB_48MHz. Если нет генерации, то проверяем минимальные условия для работы ICS954310. Это кварц 14Mhz и питание 3VS и 3VS_CLK.

12 Завершающий сигнал готовности питания (PWROK)

Если этот сигнал присутствует, и логика EC исправна, то это значит, что все напряжения на плате должны быть включены.

13 PLT_RST#, H_PWRGD

PLT_RST# – сигнал reset для северного моста, H_PWRGD сообщает процессору о том, что питание северного моста в норме. Если возникли проблемы с этими сигналами, то проверяем работоспособность северного и южного моста.

Проверка мостов — тема, довольно обширная. Вкратце, можно сказать, что необходимо проверять сопротивления по всем линиям питания этих мостов и при отклонении от нормы мосты нужно менять.

В принципе, обычной диодной прозвонкой сигнальных линий можно определить неисправный мост, но так как микросхемы выполнены в корпусе BGA, добраться до их выводов практически невозможно. Не все выводы приходят на элементы, которые легко достать щупом тестера, поэтому используют специальные вспомогательные диагностические платы (например есть диагностические платы для проверки северного моста и каналов памяти).

14 Завершающий этап

H_CPURST# - сигнал reset, выдаваемый северным мостом CPU. После завершения последовательности начинается выполнение инструкций BIOS.

Подписывайтесь на канал Яндекс.Дзен и узнавайте первыми о новых материалах, опубликованных на сайте.

Если считаете статью полезной,
не ленитесь ставить лайки и делиться с друзьями.

Какая материнская плата стоит на компьютере или ноутбуке

Материнская плата является главной составляющей персонального компьютера, или ноутбука. К ней подключаются все важные компоненты (центральный ЦП,видеокарта,ОЗУ), а также комплектующие. Поэтому следует всегда поддерживать актуальную версию драйверов, для чего необходимо знать точную модель материнской платы.
Рассмотрим несколько простых способов решения данной задачи.

Стороннее программное обеспечение для определения модели материнской платы

Для удобства определения точной модели можно воспользоваться специальными приложениями.

CPUZ

Абсолютно бесплатное приложение, отлично справляющееся со своими обязанностями диагностики вашего устройства. Для того, чтобы увидеть модель материнской платы перейдите в раздел Mainboard и в пункте Manufactured вы увидите производителя, а в Model – точную модель.

AIDA 64

Это мощный инструмент по диагностике вашего устройства и сканирование внутренностей с детальной сортировкой по его характеристикам. Чтобы посмотреть, какая материнская плата стоит на компьютере, перейдите в раздел Motherboard.
Единственный минус приложения — оно не бесплатное, но доступен фри период сроком в четыре недели.

Методы определения модели стандартными инструментами

Для данных способов не понадобится установки специальных приложений, они сработают на Windows 7, 8 и 10.

Способ №1

  1. При помощи комбинации кнопок Win+R запустите окно Выполнить и впишите команду msinfo32.
  2. Данная команда вызовет приложение Сведения о системе. С правой стороны отобразится нужная нам информация. Там можно посмотреть производителя материнской платы и точную модель.

Способ №2

  1. Выполните запуск командной строки с правами администратора, нажав кнопки Win+R и введя команду cmd.
  2. В новом окне введите следующею команду wmic baseboard get Manufacturer. Она позволит определить изготовителя материнской платы.
  3. Если вам потребуется узнать точную модель, то введите wmic baseboard get product.

Дополнительные способы

  • Если нет возможности запустить устройство, то придётся посмотреть модель на самой материнской плате. Этот способ является самым сложным, потому что придётся разбирать не только системный блок, но и освобождать поверхность самой материнской платы. Для этого потребуется достать видеокарту, ОЗУ, винчестер и другие комплектующие, мешающие просмотру. Разные производители в разных местах располагают надпись с наименованием модели. Но чаще всего он находится рядом с разъёмом для ЦП, или PCI-E.
  • Что касается ноутбуков, название материнской платы у них, можно узнать в интернете, введя модель ноутбука в поисковик.
  • В некоторых источниках указывается, что модель можно посмотреть на диске, который, иногда идёт в комплекте с материнской платой, но чаще всего там расположен общий драйвер для целой линейки моделей.

Лучшая цена на материнские платы для настольных ПК в ноутбуках - Отличные предложения на материнские платы для настольных ПК в ноутбуках от глобальных продавцов материнских плат для настольных ПК

Отличные новости !!! Вы попали в нужное место для настольной материнской платы в ноутбуке. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая материнская плата для настольных ПК в ноутбуке вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас настольная материнская плата в ноутбуке на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе материнской платы для настольного компьютера и ноутбука и думаете о выборе аналогичного продукта, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести motherboard for desktop по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Что такое материнская плата? - Викиверситет

Знакомство с материнской платой [править | править источник]

Компоненты внутри компьютера должны иметь возможность общаться друг с другом. Материнская плата - это электронная плата в компьютере, которая соединяет подключенное к нему оборудование. Как минимум, он соединяет ЦП и память. Иногда есть процессоры меньшего размера, которые помогают снять часть нагрузки с ЦП; шины обрабатывают места назначения данных, поэтому ЦП может быть предоставлен самому делать то, что он делает лучше всего.

Материнская плата обычно имеет набор слотов расширения, которые позволяют расширять материнскую плату; ему могут быть предоставлены дополнительные функции, которых у него не было изначально. Платы меньшего размера, называемые картами, подходят для этих слотов расширения, и эти карты содержат специальные схемы, которые позволяют материнской плате делать больше. Типичные материнские платы также имеют ряд разъемов ввода / вывода, позволяющих осуществлять связь через кабели с различными периферийными устройствами как внутри, так и снаружи корпуса компьютера.

Это разъемы на материнской плате, куда можно вставить печатную плату для добавления новых возможностей.Все персональные компьютеры содержат слоты расширения для добавления дополнительной оперативной памяти, графических возможностей и поддержки специальных устройств; некоторые более специализированы, чем другие.

Графическая карта

[править | править источник]

Видеокарты также называют видеокартами или иногда видеоадаптерами. Они есть в большинстве ПК. Графические карты преобразуют сигналы данных в видеосигналы, чтобы изображения могли отображаться на мониторе. Хотя графические процессоры часто встроены в материнскую плату, и карта не требуется, видеокарты обладают более мощными и мощными возможностями обработки, которые позволяют отображать трехмерные изображения, редактировать тяжелые изображения или улучшать рендеринг и частоту кадров в компьютерных играх.

Графические карты предназначены для снятия нагрузки с процессора по созданию изображений. Видеокарты также имеют встроенную память для эффективного рендеринга. Типичные размеры включают 128-1024 МБ памяти. Сегодня высокопроизводительные видеокарты имеют несколько ядерных процессоров, которые в значительной степени параллельны, чтобы увеличить текстурную заливку и обрабатывать больше 3D-объектов в реальном времени.

Звуковая карта

[править | править источник]

Звуковая карта, также называемая звуковой картой, позволяет вводить и выводить аудиосигналы на компьютер и с него под управлением компьютерных программ.Звуковые карты для компьютеров было необычным явлением до 1988 года, до тех пор единственный внутренний динамик ПК был единственным способом, с помощью которого раннее программное обеспечение ПК могло воспроизводить звук и музыку. Использование звуковой карты включает аудиокомпоненты для мультимедийных приложений, таких как игры, программное обеспечение для редактирования видео / аудио и музыкальные композиции. Большинство современных компьютеров имеют звуковые возможности, встроенные в материнскую плату, в то время как для других требуются дополнительные карты расширения.

Карты сетевого интерфейса

(NIC) [править | править источник]

Сравнение карт PC и ExpressCard

Сетевая карта может быть сетевой картой, сетевым адаптером, адаптером LAN или NIC (сетевой картой). Они представляют собой компьютерное оборудование, позволяющее компьютерам обмениваться данными по компьютерной сети.

Карта ПК

[править | править источник]

PC Card (первоначально PCMCIA Card) - это любая карта, например графическая или сетевая карта, разработанная для портативных компьютеров. Ноутбуки имеют другой стиль слота расширения, который называется слотом PCMCIA. Карты для ПК постепенно выводятся из употребления и обычно встречаются только на старых ноутбуках.

ExpressCard [править | править источник]

Карты

ExpressCard заменяют карты PC в современных компьютерах из-за их меньшего размера.

Порты используются материнской платой для взаимодействия с электроникой; способ получения ввода и вывода на оборудование и от него. Порты обычно используются для подключения периферийных устройств, в частности оборудования, которое существует вне корпуса компьютера, хотя некоторые порты также подключаются к вещам внутри компьютера. Объем данных, который может быть передан через порт в течение заданного промежутка времени, и есть его пропускная способность.

USB [править | править источник]

USB - это аббревиатура универсальной последовательной шины.USB был разработан для стандартизации подключения компьютерных периферийных устройств, таких как клавиатуры, указывающие устройства, цифровые камеры, принтеры, портативные медиаплееры, дисководы и сетевые адаптеры, к персональным компьютерам, как для связи, так и для подачи электроэнергии. Это стало обычным явлением для других устройств, таких как смартфоны, КПК и игровые приставки. USB эффективно заменил множество более ранних интерфейсов, таких как последовательные и параллельные порты, а также отдельные зарядные устройства для портативных устройств.

Firewire [править | править источник]

Технически известный как интерфейс IEEE 1394, но дублированный Apple как Firewire, эта среда соединения надеялась превзойти USB по скорости и популярности. Несмотря на то, что он превзошел USB v2 в тестах скорости, его распространение было очень ограниченным из-за широко распространенного использования USB.

Parallel [править | править источник]

Параллельные порты используются для подключения внешнего оборудования, такого как принтеры, сканеры или факсы. Хотя эта технология постепенно заменяется USB, параллельные порты все еще можно найти на многих материнских платах сегодня.

Thunderbolt [править | править источник]

Недавно разработанный порт под названием Thunderbolt был выпущен Intel. Ожидается, что он будет сильным конкурентом USB, потому что может передавать большой объем информации за один раз.

Ethernet [править | править источник]

портов Ethernet обычно находятся на сетевых адаптерах. Это сетевой порт, позволяющий передавать данные с одного компьютера на другой. Некоторые принтеры имеют сетевые возможности с портами Ethernet.

Как войти в программу настройки BIOS на ПК с Windows

В эпоху, когда наши технологии с каждым месяцем становятся все умнее и умнее, мы часто упускаем из виду тот встроенный механизм, который делает наши компьютеры настолько интуитивно понятными.

Каждый раз, когда вы нажимаете кнопку питания вашего ПК, BIOS является первой операцией, которая загружает вашу операционную систему и все личные настройки, которые делают ваш компьютер вашим собственным. Независимо от того, нужно ли вам обновить BIOS или очистить его от систематических ошибок , знание того, как войти в BIOS, очень важно для пользователей ПК. Чтобы получить доступ к BIOS на ПК с Windows, вы должны нажать клавишу BIOS, установленную вашим производителем, которая может быть F10, F2, F12, F1 или DEL.

Если ваш компьютер слишком быстро отключает питание при самотестировании, вы также можете войти в BIOS с помощью расширенных настроек восстановления меню запуска Windows 10.

Одна вещь, которую пользователи ПК больше всего любят в Windows, - это то, сколько опций вы можете настроить непосредственно в выбранной системе.

Еще до того, как ваш компьютер завершит полную загрузку, вы можете рискнуть войти в программное обеспечение BIOS, чтобы изменить порядок загрузки, включить компоненты оборудования или изменить системное время и дату.

В зависимости от возраста вашего компьютера для входа в BIOS может потребоваться несколько нажатий клавиш на старых компьютерах, чем на новых.

Прежде чем нажимать какие-либо клавиши или изменять какие-либо настройки, мы расскажем вам все, что вам нужно знать о BIOS вашего ПК и о том, как войти в BIOS на вашем ноутбуке или настольном ПК.

Что такое BIOS?

Как самая важная программа запуска вашего ПК, BIOS или базовая система ввода-вывода - это встроенное программное обеспечение базового процессора, отвечающее за загрузку вашей системы.

Обычно встроенная в ваш компьютер в виде микросхемы материнской платы, BIOS функционирует как катализатор функциональных возможностей ПК.

Запрограммированный на микросхеме стираемой программируемой постоянной памяти (EPROM), BIOS хранится на этой микросхеме памяти, которая сохраняет данные при отключении источника питания.Когда компьютер снова включается, BIOS извлекает те же сохраненные данные.

Система BIOS также отвечает за управление потоком данных между операционной системой вашего компьютера и любыми подключенными устройствами, включая жесткий диск, клавиатуру, видеоадаптер, принтер или мышь.

Каждый раз, когда вы включаете компьютер, BIOS выполняет процесс, называемый самотестированием при включении, или POST, который определяет, правильно ли работают ваши подключенные устройства и находятся ли они на своих местах.

После того, как все вложения будут размещены и получено подтверждение, ваш компьютер будет загружен как обычно и через несколько секунд вы перейдете к экрану загрузки.

Если BIOS обнаружит какие-либо проблемы, появится экран ошибки или раздастся серия звуковых кодов, эффективно указывающих вам, что что-то пошло не так.

Новые разработки в технологии BIOS

Программное обеспечение BIOS существует в компьютерах с 1980-х годов и сделало много шагов в плане эффективности и улучшений. Однако с быстрыми темпами технологического развития BIOS устарел и представляет собой ряд препятствий для развития современных технологий.

Новые ПК, способные работать с несколькими терабайтами памяти, оказались слишком сложными для более слабого программного обеспечения BIOS. Ограниченные режимами 16-битного процессора и загрузочными дисками 2,1 ТБ или меньше, новые компьютеры обычно оснащены дисками 3 ТБ или более.

Таким образом, UEFI родился из-за необходимости более мощной загрузки. Новый стандарт BIOS учитывает ограничения, которые старая система BIOS не могла обойти. UEFI, или форум Unified Extended Firmware Interface Forum, может работать в 32-битном или 64-битном режимах и теоретически обрабатывать диски до 9.4 зеттабайта.

UEFI является не только заменой BIOS, но и функционирует как мини-операционная система, работающая поверх встроенного микропрограммного обеспечения вашего ПК.

По сути, независимо от того, включен ли ваш компьютер с помощью BIOS или UEFI, именно на это программное обеспечение вы рассчитываете для быстрой загрузки и правильной обработки. Возможность доступа к BIOS вашего ПК позволяет вам выполнять регулярное обслуживание для поддержания исправного состояния компьютера.

Каковы основные функции BIOS?

Теперь, когда вы понимаете, что такое BIOS, давайте рассмотрим, что на самом деле он делает для ваших настольных компьютеров, ноутбуков и планшетов. Функциональность BIOS можно разделить на четыре основные функции.

1. POST

Как мы упоминали ранее, POST - это аббревиатура от Power-On Self Test, которую ваш компьютер выполняет в момент включения. POST проверяет оборудование вашего ПК и гарантирует, что в вашей операционной системе все в порядке и нет ошибок.

POST проходит через все: от клавиатуры и дисковода до скорости оперативной памяти компьютера и встроенных портов. Если все в порядке, POST продолжится в обычном режиме и позволит вашему компьютеру нормально загрузиться.

При обнаружении ошибки BIOS выдаст сообщение об ошибке, которое может иметь форму отображаемого текста или серии звуковых сигналов, указывающих на ошибку.

Эти звуковые сигналы всегда являются сигналами определенных сообщений, поэтому, если вы получите такой результат, вам нужно будет проверить, что это означает для оборудования вашего компьютера [1].

2. Настройка CMOS

Ваш компьютер хранит все низкоуровневые настройки, такие как системное время и конфигурацию оборудования, в своей CMOS.

Это означает, что каждое изменение, которое вы вносите в структуру BIOS, сохраняется на этой специальной микросхеме памяти, которая называется Complementary Metal-Oxide Semiconductor или CMOS.Настройка CMOS отвечает за установку вашего пароля, времени и даты.

3. Загрузчик начальной загрузки

Программа, которая находится в EPROM или ROM вашего компьютера, загрузчику начальной загрузки поручено считывать загрузочный сектор жесткого диска вашего ПК, чтобы обеспечить полную загрузку операционной системы.

Когда вы перезагружаете компьютер, загрузчик начальной загрузки активирует POST, а затем загружает Windows 10 в память. В более новых ПК загрузчик начальной загрузки заменен на EFI или расширяемый интерфейс микропрограмм.

4. Драйверы BIOS

Драйверы BIOS - это множество программ, хранящихся на многих микросхемах памяти вашего компьютера. Эти низкоуровневые драйверы используются для загрузки вашей системы и подсказки основных операционных элементов управления на вашем ПК.

Как войти в BIOS в Windows 10

Если вы столкнулись с раздражающей компьютерной ошибкой или вам нужно изменить аппаратное обеспечение ЦП для недавно обновленного процессора, вам потребуется доступ к BIOS вашего компьютера. Ноутбуки

с Windows 10 и ПК упрощают доступ, проверку и обновление BIOS, предлагая два простых метода для достижения желаемых результатов.Давайте разберем оба метода.

Метод № 1: Используйте горячую клавишу во время загрузки

Это может быть слишком быстро, чтобы вы когда-либо заметили, но ваш компьютер проходит быстрый процесс POST, чтобы экран загрузки загружался как можно быстрее. Кроме того, в этом жестко рассчитанном окне вы можете получить доступ к своему BIOS, нажав соответствующую горячую клавишу вашего ПК.

К сожалению, разные марки ПК были на разных страницах при назначении окончательного ключа BIOS. Ноутбуки HP обычно используют F10 или клавишу выхода.

DEL и F2, как правило, являются самыми популярными горячими клавишами для ПК, но если вы не знаете, что такое горячая клавиша вашего бренда, этот список общих клавиш BIOS по брендам может помочь.

  • Acer: F2 или DEL
  • ASUS: F2 для всех ПК, F2 или DEL для материнских плат
  • Dell: F2 или F12
  • HP: ESC или F10
  • 9014 905 Lenovo: F2 или Fn + F2
  • Lenovo (настольные компьютеры): F1
  • Lenovo (ThinkPads): Enter + F1.
  • MSI: DEL для материнских плат и ПК
  • Планшеты Microsoft Surface: Нажмите и удерживайте кнопку увеличения громкости.
  • Origin PC: F2
  • Samsung: F2
  • Sony: F1, F2 или F3
  • Toshiba: F2

Нажмите назначенную горячую клавишу BIOS во время загрузки компьютера. Экран утилиты настройки BIOS, который вы ищете.

Например, на HP Pavilion, HP EliteBook, HP Stream, HP OMEN, HP ENVY и др. Нажатие клавиши F10 сразу после появления статуса вашего ПК приведет вас к экрану настройки BIOS.

Некоторые производители требуют многократного нажатия горячих клавиш, а некоторые требуют нажатия другой кнопки в дополнение к горячей клавише. Чтобы получить наиболее точную информацию, обратитесь к руководству пользователя вашего ПК или на веб-сайте производителя.

Метод № 2: Используйте меню «Пуск» Windows 10.

Поскольку компьютеры стали более технологически продвинутыми, чем когда-либо, они загружаются за секунды на наших глазах. Это оставляет мало места для нажатия любых горячих клавиш и может озадачить тех, кто хочет войти в свои настройки BIOS.

Для пользователей ПК, которые не могут поймать это крошечное окошко, чтобы использовать горячую клавишу, этот метод входа в BIOS может быть выполнен через настройки вашего компьютера.

Шаг 1. Доступ к настройкам Windows

Перейдите в меню «Пуск» Windows и выберите «Настройки» на левой панели. Вы также можете получить доступ к настройкам Windows с помощью сочетаний клавиш Windows + I.

Шаг 2. Выберите «Обновление и безопасность»

В этом окне вам может потребоваться прокрутить вниз, чтобы найти кнопку «Обновление и безопасность». .

Шаг 3. Выберите «Восстановление»

Шаг 4. Нажмите «Перезагрузить сейчас»

В разделе «Расширенный запуск» вы увидите кнопку «Перезагрузить сейчас», которая позволяет перезагрузить компьютер для настройки или восстановления.

После того, как ваш компьютер загрузится, вы увидите специальное меню, в котором вы сможете выбрать «Использовать устройство», «Продолжить», «Выключить компьютер» или «Устранить неполадки».

Шаг 5. Выберите «Устранение неполадок»

В этом окне выберите «Дополнительные параметры», затем выберите «Настройки прошивки UEFI».Это позволит вам войти в BIOS на ПК с Windows 10.

Шаг 6. Подтвердите перезагрузку

Если ваш компьютер работает под управлением Windows 8. 1 или Windows 8, эти методы также будут работать для вашей старой операционной системы.

Как получить доступ к Windows 7, Vista и XP BIOS

Тот же метод нажатия назначенной горячей клавиши во время загрузки должен помочь вам получить доступ к вашему BIOS. Обязательно нажимайте эту кнопку, как только увидите логотип бренда вашего производителя.

Старые операционные системы, как правило, загружаются медленнее, поэтому время для нажатия назначенной горячей клавиши должно быть достаточно широким для быстрого доступа к BIOS. Следуйте этому трехэтапному методу, чтобы войти в BIOS в Windows 7 или новее.

Шаг 1. Выключите компьютер

В старых операционных системах вы можете получить доступ к BIOS только непосредственно перед тем, как логотип Microsoft Windows появится на экране вашего компьютера.

Шаг 2. Включите компьютер

Шаг 3. Нажмите горячую клавишу BIOS

Одно нажатие клавиши или комбинация нажатых клавиш откроют BIOS на вашем ПК. Часто ваш компьютер указывает на стартовом экране, какую клавишу или клавиши необходимо нажать, чтобы войти в BIOS.

У меня нет доступа к BIOS, что мне делать?

Если вы все еще не знаете, как войти в BIOS на своем настольном компьютере с Windows 10, вы можете оказаться в некотором затруднительном положении.

Вне зависимости от того, запускается ли ваш запуск слишком быстро или вы подозреваете, что вирус атаковал ваше оборудование, вам нужен как можно скорее доступ к вашему BIOS.К счастью, у нас есть то, что вам нужно. Попробуйте эти два метода устранения неполадок, чтобы получить доступ к вашему BIOS.

Метод устранения неполадок №1: Отключить быстрый запуск

Если ваш компьютер включается слишком быстро, чтобы вы знали, когда нажать горячую клавишу BIOS, ваше время может не позволять вам получить доступ к BIOS вашего ПК.

Чтобы замедлить время загрузки и открыть окно для нажатия горячих клавиш, вам необходимо отключить быстрый запуск. Для этого:

1. Найдите «Параметры питания» на панели управления

2. Нажмите «Выберите, что делает кнопка питания» на левой панели (вы заметите, что все настройки выключения выделены серым цветом и недоступны для изменения)

3. Нажмите «Изменить настройки, которые доступны в настоящее время», расположенную над настройки кнопки питания и крышки (это позволит вам снять или установить флажки для изменения настроек выключения)

4. Снимите флажок «Включить быстрый запуск»

5. Попробуйте перезагрузить компьютер и войти в BIOS с помощью горячей клавиши снова

Метод устранения неполадок №2: Используйте аварийный загрузочный диск

В случае, если ваш компьютер отказывается войти в BIOS или выдает ужасный синий экран смерти, вы можете столкнуться с ошибкой загрузки.Чтобы получить доступ к BIOS, вы можете попробовать использовать аварийный загрузочный диск, чтобы оживить ваш компьютер через USB-накопитель.

После загрузки USB-накопителя вы сможете выбрать загрузочное устройство при запуске.

1. Нажмите «Восстановить компьютер» вместо центральной кнопки «Установить сейчас»

2. Нажмите «Устранение неполадок»

3. Нажмите «Настройки прошивки UEFI»

4. Нажмите «Перезагрузка»

Если ничего не помогает, возможно, вам придется обратиться к специалисту по ремонту компьютеров в вашем районе, чтобы он помог решить ваши проблемы.

Об авторе: Тули Финли-Моис является соавтором HP® Tech Takes . Тули - специалист по созданию цифрового контента из Сан-Диего, штат Калифорния, и его страсть к последним новостям в области технологий и цифровых медиа.

Популярные ПК HP Windows

ПРЕЗЕНТАЦИЯ НА ПЛАТЕ. ПЛАТА Материнская плата - это основная печатная плата внутри вашего ПК. Материнская плата - это центральная печатная плата.

Презентация на тему: «ПРЕЗЕНТАЦИЯ НА ПЛАТЕ. ПЛАТА Материнская плата - это основная печатная плата внутри вашего ПК. Материнская плата - это центральная печатная плата.» - стенограмма презентации:

1 ПРЕЗЕНТАЦИЯ НА ПЛАТЕ

2 ПЛАТА Материнская плата - это основная печатная плата внутри вашего ПК.Материнская плата - это центральная печатная плата (PCB) в некоторых сложных электронных системах, таких как современные персональные компьютеры. Материнская плата иногда также называется материнской платой, системной платой или на компьютерах Apple, материнской платой. Печатная плата. Каждый компонент в какой-то момент обменивается данными через материнскую плату либо напрямую, либо через один из портов материнской платы. .

3 МАТЕРИНСКАЯ ПЛАТА

4

5

6 КОМПОНЕНТЫ  РАЗЪЕМЫ PS / 2  USB  ПАРАЛЛЕЛЬНЫЙ РАЗЪЕМ  ПОСЛЕДОВАТЕЛЬНЫЙ РАЗЪЕМ  ПРОЦЕССОРНЫЕ РАЗЪЕМЫ  СЛОТЫ RAM  СЛОТЫ PCI  РАЗЪЕМ SMPS  СЕВЕРНЫЙ И ЮЖНЫЙ МОСТ  CMOS-БАТАРЕЯ


7 ПОРТЫ  На рисунке показаны входные и выходные слоты, такие как разъем PS / 2, используемые для подключения мыши и клавиатуры к материнской плате. Он имеет порты USB для подключения кабеля передачи данных, флеш-накопителей и т. Д.  Последовательные разъемы.  Параллельные порты подключают принтер к материнской плате.  Имеется порт VGA для подключения монитора.  Также есть аудио и видео порты.

9 ПРОЦЕССОРНЫЕ РАЗЪЕМЫ Тип выбранной материнской платы зависит от типа используемого процессора. Он имеет радиатор или вентилятор, расположенный сверху, поэтому его можно легко найти. Он действует как база для процессора.Мы можем закрепить на нем процессор, оценив разрез, сделанный на слоте.

11 СЛОТЫ PCI PCI обозначает протокол шины межсоединения периферийных компонентов. Он используется для вставки внешних карт, таких как карта LAN, звуковая карта и т. Д. На некоторых материнских платах, где нет отдельного слота AGP, даже карта графического ускорителя вставляется в слот PCI.

12 СЛОТЫ ОЗУ Они используются для подключения ОЗУ к материнской плате.Они в основном подключаются через северный мост к основной цепи управления материнской платы, то есть к процессору. Обычно черного или белого цвета и числом от 3 до 4.

Ваш комментарий будет первым

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
