Как подключить переднюю панель к материнской плате: без проблем

Доброго времени суток всем читателям моего блога!  На связи Федор Лыков. Сегодня хотелось бы разобрать актуальный вопрос, а именно «как подключить переднюю панель к материнской плате».

Данным вопросом рано или поздно задается каждый, кто решил самостоятельно собрать себе компьютер в первый раз, потому, считаю, что данная статья будет очень актуальна.

Рекомендую статью для тех, кто не умеет подбирать процессор к материнской плате.

Содержание статьи

Предназначение передней панели

Если вы хоть раз видели системный блок компьютера, то знаете, что на его фронтальной части располагаются:

1. кнопка включения компьютера
2. кнопка перезагрузки
3. индикаторы работы жесткого диска
4. дополнительные USB порты
5. порты для звуковых устройств ввода и вывода (наушники и микрофон)

Для их полноценной работы необходимым условием является соединение панели с материнской платой.

Разумеется, инженеры компаний-производителей предусмотрели этот момент и на платах размещены специальные разъемы.

Сложности подключения в первую очередь связаны с незнанием назначения тех или иных разъемов и пинов. Сейчас мы и будем разбираться, как правильно подключить панель к материнской плате от различных компаний-производителей.

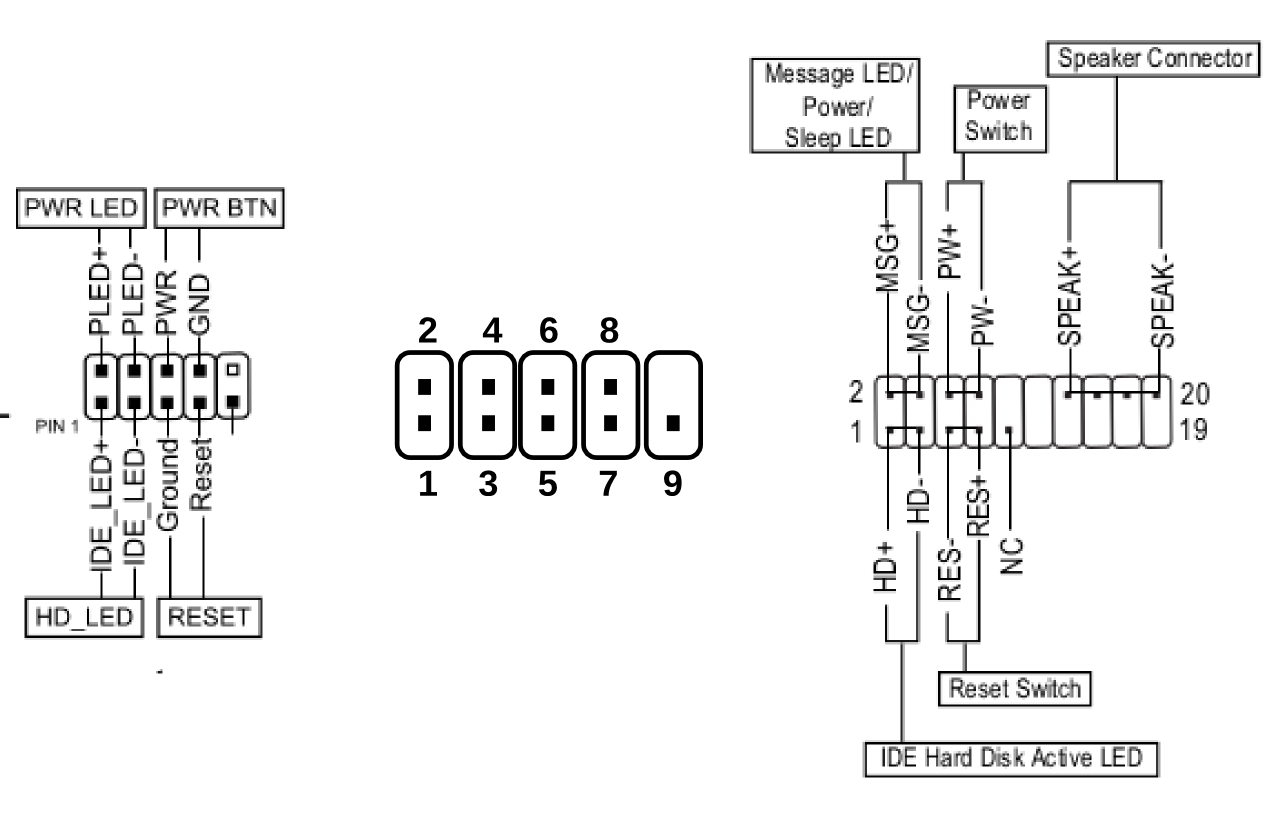

Предлагаю начать рассмотрение вопроса со взгляда на наиболее распространенные провода от передней панели, которые нам и нужны, чтобы разобраться в вопросе. Приятного чтения!

Основные интерфейсы передней панели

Таблица

Как я уже и сказал, на передней панели могут располагаться самое разное количество вспомогательных разъемов и других интерфейсов, которые подключаются на прямую к материнской плате.

Давайте посмотрим на самые распространенные их виды в ПК.



Все эти разъемы являются унифицированным стандартом, и любая материнская плата поддерживает их подключение. Различаться может только расположение разъемов на самой материнской плате, но сам способ подсоединения идентичен.

Подключение передней панели к материнской плате

Первым делом, я порекомендую открыть руководство пользователя и поискать схему соединения там. Если нет бумажного, то можете найти его в электронном виде на официальном сайте производителя (как правило, в верхней части сайта переходите на вкладку «Продукты», там находите категорию материнских плат и уже оттуда ищите свою модель).

Прилагаю ссылки на официальные сайты:

• Asus
• Gigabyte
• MSI
• Asrock

Так же, на текстолите самой платы чаще всего написаны подсказки для помощи в подсоединении. На примере ниже отличный показатель правильных подсказок для того, чтобы разобраться как подключить переднюю панель к материнской плате.

Возьмем для примера популярную и актуальную материнскую плату и рассмотрим разъемы подключения на них.

Начнем

Первым делом рассмотрим модель материнской платы Gigabyte B450M DS3H с сокетом AM4 для подключения процессоров от компании AMD. Эта материнская плата достаточно популярна для недорогих сборок на Ryzen, а значит пример будет актуален.

Самым распространенным местом для размещения пинов подключения фронтальной панели является самый низ платы. Рассмотрим подключение на данной плате.

1. USB 2.0 (на плате два разъема. Если шнур один, то подключайте в любой из них)
2. USB 3.0
3. Power Led
4. HDD Led
5. Power SW
6. Reset SW
7. CI (датчик вскрытия корпуса, не настолько распространен, как остальные)
8. Speaker

Самые внимательные из вас уже могли заметить отсутствие разъема HD Audio, но не переживайте. Просто он находится в другой части платы, а именно слева.

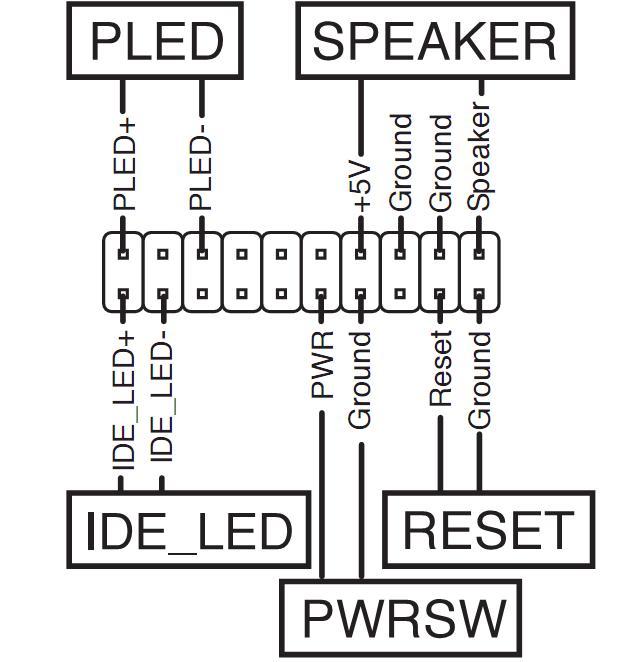

Официальная документация говорит нам все то же самое, что я рассказал и вам.

Заметьте, что рядом с названием пина стоит знак + или — . Соблюдайте полярность и подключайте только идентичные знаки. На самих штекерах указаны знаки полярности, а также знак полюса на проводе можно понять по его цвету (красный – плюс, черный – минус).

А теперь давайте для сравнения возьмем похожую, но чуть более дешевую плату от той же компании – Gigabyte B450M S2H.

Данная плата обладает меньшим количеством слотов оперативной памяти, разъемов подключения и в принципе предназначена на чуть более дешевый сегмент. Пины здесь располагаются ближе к середине, давайте рассмотрим их подробнее.

1. HD Audio
2. USB 2.0 (на плате два разъема. Если шнур один, то подключайте в любой из них)
3. Speaker
4. Power Led
5. Power SW
6. HDD Led
7. Reset SW
8. USB 3.0

Заметьте, что в этой модели отсутствует разъём CI (датчик вскрытия корпуса), который присутствовал в предыдущем примере. Это не большая проблема, так как он, как уже упоминалось, не слишком распространен.

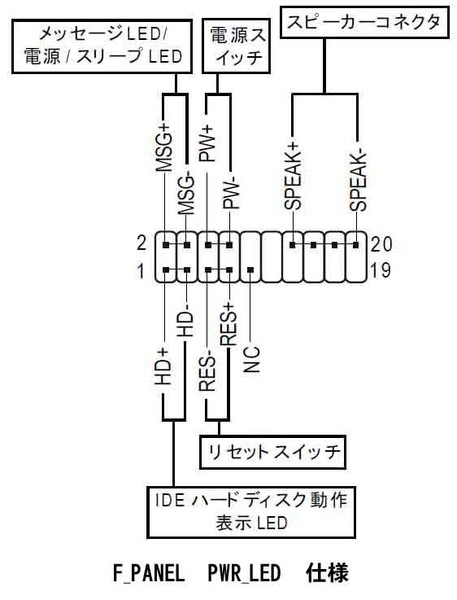

В официальной документации можем увидеть вот такую схему.

Теперь вам будет куда проще ориентироваться в системной документации, когда увидели это на примере, не так ли?

Абсолютно такие же обозначения на текстолите платы и схемы в руководстве пользователя будут выглядеть практически таким же образом будь это хоть китайская плата Killsre X79 для Intel Xeon на LGA2011, хоть старая MSI N1996 K9N для AMD на AM2.

Заключение

Сегодня мы рассмотрели очень важный вопрос, в котором необходимо разобраться для того, чтобы самостоятельно собрать свой персональный компьютер. Я уверен, что смог вам дать нужную базу знаний и у вас не должно более возникнуть проблем с тем, как подключить переднюю панель к материнской плате.

Спасибо, что дочитали статью до конца. Если у вас остались вопросы, то прошу вас пройти в комментарии и оставить их там. Я уверен, что смогу ответить на них, а также помочь вам. Не скромничайте и не стесняйтесь!

А на этой ноте закончим данную статью и попрощаемся вплоть до момента следующей публикации.

С Уважением, автор блога Федор Лыков!

jpwr2 на материнской плате | Все о Windows 10

На чтение 2 мин. Просмотров 1 Опубликовано 15.12.2019

2, Atx разъемы питания, Ru-15 – MSI B85M-G43 User Manual

Page 141: Русский, Электропитание, Видео демонстрация, Jpwr1

2: разъемы питания atx, Внимание

Смотрите видео,чтобы узнать как установить разъем питания.

2: Разъемы питания ATX

Эти разъемы предназначены для подключения разъема питания ATX. Для

подключения ATX разъема питания совместите кабель питания с разъемом и

прочно закрепите его. При правильном выполнении подключения защелка на

кабеле питания закрепляется в силовом разъеме материнской платы.

Jpwr2

Автор Антон Бузникин задал вопрос в разделе Железо

Для чего разъемы JPWR1 и JPWR2 на материнской плате? что в них подключать? и получил лучший ответ

Ответ от AlexSk[гуру]
JPWR1 – основной разбем питания, JPW2 – дополнительное питание процессора. Блок питания туда подключается.

Данное обозначение разъема можно встретить на материнских платах MSI. Этот разъем предназначен для подключения кнопок и индикаторов передней панели системного блока. Это кнопки включения и перезагрузки, а также индикаторы включения компьютера и активности жесткого диска.

У других производителей материнских плат, например Asus, этот разъем подписан как f_panel или front_panel.

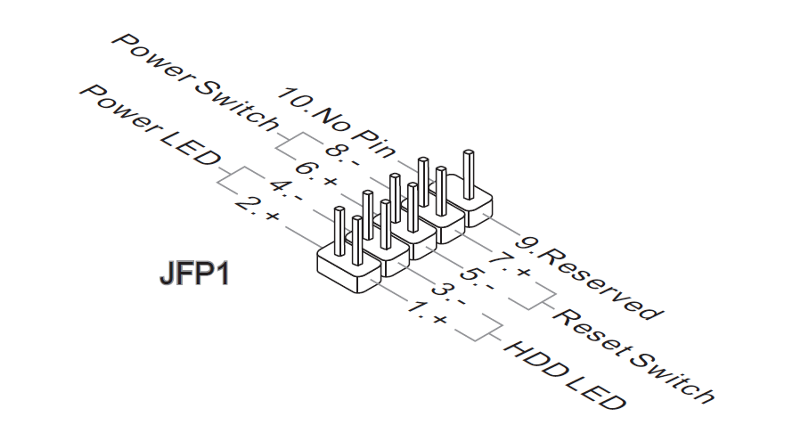

Распиновка jfp1

Контакты jfp1 могут быть подписанными и не подписанными.

неподписанные контакты разъема jfp1

Для второго случая приводим схему распиновки, благодаря которой вы сможете правильно подключить фишки power_led, HDD_led, power_sw и reset_sw, идущие от передней панели системного блока.

jfp2 на материнской плате

Обычно недалеко от jfp1 находится разъем jfp2. Он может быть 4-ех контактным и 7-ми контактным.

Вот распиновка 4-ех контактного jfp2:

Распиновка 4-ех контактного jfp2, к которому подключается только спикер

Он нужен для подключения системного спикера, по сигналам которого можно определить состояние компьютера.

А это распиновка 7-ми контактного jfp2:

Распиновка 7-ми контактного jfp2, к которому подключается спикер и 3 контактный power_led

Три дополнительных пина на нем используются для подключения фишки power_led, если на корпусе она выполнена в виде 3-ех контактного разъема.

2 фишки power led. одна 2, вторая 3-ех контактная. Подключать нужно одну из них

Напомним, что на jfp1 под power_led отведено 2 контакта.

Как подключить переднюю панель?

Как подключить переднюю панель?

Сборка современного персонального компьютера в домашних условиях – это достаточно простой процесс, с которым может справиться каждый. Необходимо приобрести все компоненты устройства, такие, как материнская плата, жесткий диск и дисководы, процессор и оперативная память, а также блок питания и корпус.

Большинство новых корпусов настольных ПК имеют переднюю панель, оснащенную множеством интерфейсов для облегчения подключения периферийных устройств. Благодаря ей вам не придется залазить под стол или вытаскивать системный блок, чтобы вставить в него флешку, наушники или дополнительный микрофон.

Как подключить переднюю панель системного блока?

Обычно передняя панель ПК оснащается:

• Разъемами USB;
• Аудио разъемами;
• Выходом HDMI для подключения телевизора или дополнительного монитора;
• Индикатором питания;
• Индикатором нагрузки жесткого диска или системной шины;
• Кнопками перезагрузки и подачи питания.

Кроме того, на переднюю панель могут выводится различные вспомогательные элементы, такие, как кнопка быстрого отключения звука или регулятор громкости.

Процесс установки передней панели на корпус:

1. Установите блок с функциональными элементами на переднюю панель корпуса. Для этого вставьте его в соответствующее отверстие на панели до щелчка (если корпус шел в разобранном состоянии).
2. Свяжите провода, идущие от передней панели при помощи пластиковых жгутов;
3. Протяните весь жмут проводов через отверстие в нижней части корпуса (с передней стороны).
4. Равномерно приложите панель к корпусу и прижмите ее до щелчка (некоторые панели необходимо прикручивать с помощью болтов).

Теперь следует подключить все провода к компьютеру, это не займет много времени, но вам потребуется инструкция от материнской платы, на которой будет обозначена распиновка (предназначение контактов) разъемов. Обычно разъем для подключения данных контактов отмечается на самой материнской плате как «F-Panel». Основания контактов зачастую окрашиваются в цвет проводов, которые к ним подключаются.

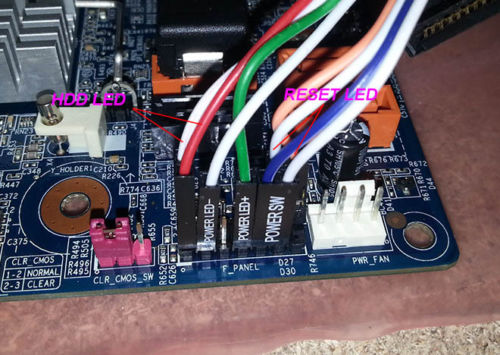

Подключение индикаторов и кнопок к передней панели ПК:

• Найдите провод, на разъеме которого написано «Power SW» — он отвечает за кнопку включения. Его необходимо подключить к двум контактам («PW+» и «PW-»), расположенным в правой нижней части материнской платы (здесь находятся и все остальные разъемы для передней панели).
• Два отдельных провода «Power LED +» и «Power LED -» также подключаются в нижнем правом углу основной платы к специальным пинам (небольшим металлическим штырькам). Они отвечают за работу индикатора питания, который светится после нажатия кнопки питания.
• Двухконтактный разъем «HDD LED» отвечает за подключение светового индикатора нагрузки на жесткий диск. Он соединяется с соответствующими контактами на плате.
• Разъем «RESET SW» также подключается сразу к двум пинам. Он отвечает за кнопку быстрой перезагрузки.

Далее можно перейти к подключению USB портов и аудиовыхода. Их контакты также можно найти в правом нижнем углу материнской платы, они обозначаются как «F-USB1», «F-USB2» и «FP-AUDIO». Разъемы, которые подключаются к ним, имеют прямоугольную форму и оснащены соответствующими надписями. При их подключении не должно возникнуть проблем, так как они имеют уникальные размеры, не совпадающие с остальными интерфейсами.

Подключение дополнительных элементов передней панели

Кроме уже описанных компонентов к материнской плате можно подключить множество других различных устройств, которые интегрируются в переднюю панель.

Подключение сигнального динамика:

• Установите динамик на переднюю панель;
• Подключите двухконтактный разъем к выходу «SPEAKER» на материнской плате.

Подключение дополнительного выхода HDMI:

• Для начала необходимо проверить в инструкции, поддерживает ли ваша видеокарта HDMI;
• Если видеокарта оснащена данным выходом, необходимо приобрести специальный кабель, он имеет длину около 40 сантиметров и 2 разъема: один — для вывода на переднюю панель, а второй – для подключения к видеокарте;
• Теперь необходимо зафиксировать разъем на передней панели;
• После этого протяните кабель внутри корпуса и соедините его с видеокартой.

Стоит отметить, что на переднюю панель также можно вывести разъем для подключения стандартных жестких дисков (SATA).

Далее необходимо программно включить оснащение передней панели, чтобы пользоваться им в любое удобное время.
