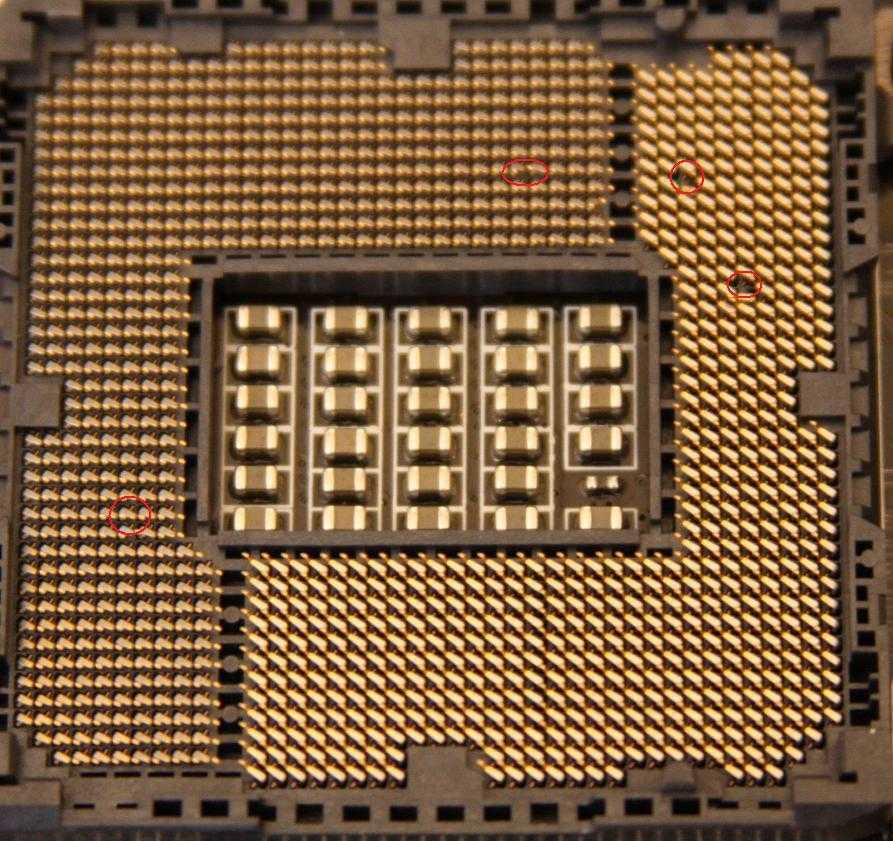

LGA 1155 (Socket h3)
LGA 1155 (или Socket h3) — разъем для процессоров Intel архитектуры Sandy Bridge и Ivy Bridge. Вышел в январе 2011 года на смену сокету LGA 1156 (Socket H). Предназначен для настольных компьютеров, рабочих станций и серверов среднего и начального уровней. Сокеты LGA 1155 и LGA 1156 очень похожи по конструкции, однако не совместимы. В то же время, крепление системы охлаждения процессора у них одинаковое (можно использовать одни и те же кулеры).LGA 1155 выполнен в формате LGA (Land Grid Array), то есть в нем размещены подпружиненные или мягкие контакты, к которым прижимается устанавливаемый процессор. Число контактов в сокете — 1155. Размер устанавливаемых процессоров 37,5 × 37,5 мм. Процессоры для LGA 1155 имеют до 4 вычислительных ядер, встроенный контроллер на 16 линий PCI Express 2.0 (процессоры Sandy Bridge) или PCI Express 3.0 (процессоры Ivy Bridge), встроенный контроллер оперативной памяти (два канала DDR3).
Возможности каждой модели материнской платы зависят как от использованного в ней чипсета, так и от особенностей их реализации производителем.
Чипсеты серии Cougar Point
| Z68 | Q67 | P67 | H67 | Q65 | B65 | H61 | C206 | C204 | C202 | |
| Год выхода | 2011 | |||||||||
| Техпроцесс изготовления | 65 nm | |||||||||
| TDP | 6,1 W | Поддержка процессоров Sandy Bridge | + | |||||||
| Поддержка процессоров Ivy Bridge | + (может потребоваться обновление BIOS) |
|||||||||
| Макс. количество процессоров в системе | 1 | |||||||||
| Поддержка разгона | CPU+GPU+RAM | GPU | CPU+ RAM | GPU | GPU | GPU | GPU | GPU | — | — |
| Тип устанавливаемой памяти | DDR3 | |||||||||
| Поддержка ECC-памяти | — | — | — | — | — | — | — | + | + | + |
Макс. количество слотов памяти (DIMM) |
4 | 4 | 4 | 4 | 4 | 4 | 2 | 4 | 4 | 4 |
| Общее количество портов SATA | 6 | 6 | 6 | 6 | 6 | 6 | 4 | 6 | 6 | 6 |
| Макс. количество портов SATA 3 | 2 | 2 | 2 | 2 | 1 | 1 | — | 2 | 2 | — |
| Поддержка RAID 0/1/5/10 | + | + | + | + | — | — | — | + | + | + |
| Вывод интегрированной графики | + | + | — | + | + | + | + | + | — | — |
Макс. |
2 | 2 | — | 2 | 2 | 2 | 2 | 2 | — | — |
| Конфигурации PCI Express процессора | 1х16 2×8 |
1х16 | 1х16 2×8 |
1х16 | 1х16 | 1х16 | 1х16 | 1х16 2×8 |
1х16 | 1х16 |
| Поддержка PCI | — | + | — | — | + | + | — | + | + | + |
| Редакция PCI Express чипсета | 2.0 | |||||||||
| Количество линий PCI Express чипсета | 8 | 8 | 8 | 8 | 8 | 8 | 6 | 8 | 8 | 8 |
| Конфигурации PCI Express чипсета | х1, х2, х4 | 2×4, 4×2, 8×1 | ||||||||
Макс. количество портов USB 2.0 |
14 | 14 | 14 | 14 | 14 | 12 | 10 | 14 | 12 | 12 |
| Поддержка USB 3.0 | — | |||||||||
| Версия встроенного ПО Intel ME | — | 7.0 | — | — | 7.0 | — | — | 8.1 | — | — |
| Поддержка технологий | ||||||||||
| Intel Clear Video | + | + | — | + | + | + | + | — | — | |
| Intel VT-d | — | + | — | — | — | — | — | + | + | + |
| Intel vPro | — | + | — | — | — | — | — | — | — | — |
| Intel Quick Resume | — | — | — | — | — | — | — | + | + | + |
| Intel Rapid Storage | + | + | + | + | — | — | — | + | + | + |
| Intel Trusted Execution | — | + | — | — | — | — | — | + | + | + |
| Anti-Theft | — | + | — | — | — | — | — | + | — | — |
Примерная схема системы на чипсете Intel Z68:
Чипсеты серии Panther Point
| Z77 | Q77 | H77 | Z75 | Q75 | B75 | C216 | |
| Год выхода | 2012 | ||||||
| Техпроцесс изготовления | 65 nm | ||||||
| TDP | 6,7 W | ||||||
| Поддержка процессоров Sandy Bridge | + | ||||||
| Поддержка процессоров Ivy Bridge | + | ||||||
Макс. |
1 | ||||||
| Поддержка разгона | CPU+GPU+RAM | CPU+GPU | CPU+GPU | CPU+GPU+RAM | CPU+GPU | CPU+GPU | CPU+GPU |
| Тип поддерживаемой памяти | DDR3 | ||||||
| Поддержка ECC-памяти | — | + | |||||
| Макс. количество слотов памяти (DIMM) | 4 | ||||||
| Общее количество портов SATA | 6 | ||||||
| Макс. количество портов SATA 3 | 2 | 2 | 2 | 2 | 1 | 1 | 2 |
| Поддержка RAID 0/1/5/10 | + | ||||||
| Вывод интегрированной графики | + | ||||||
| Макс. количество дисплеев для интегрированной графики | 2 | ||||||
| Конфигурации PCI Express процессора | 1×16 2×8 1×8 + 2×4 |
1×16 | 1×16 | 1×16 2×8 |
1×16 | 1×16 | 1×16 2×8 |
| Поддержка PCI | — | + | — | — | + | + | + |
| Редакция PCI Express чипсета | 2. 0 |
||||||
| Количество линий PCI Express чипсета | 8 | ||||||
| Конфигурации PCI Express чипсета | x1, x2, x4 | 2×4, 4×2, 8×1 | |||||
| Макс. количество портов USB 2.0 | 10 | 10 | 10 | 10 | 8 | 10 | |
| Макс. количество портов USB 3.0 | 4 | ||||||
| Версия встроенного ПО Intel ME | 8.1 | 8.1 | — | — | — | — | 8.1 |
| Поддержка технологий | |||||||
| Intel Clear Video | + | + | + | + | + | + | + |
| Intel VT-d | — | + | — | — | — | — | + |
| Intel vPro | — | + | — | — | — | — | + |
| Intel Quick Resume | — | — | — | — | — | — | — |
| Intel Rapid Storage | + | + | + | + | — | — | + |
| Intel Trusted Execution | — | + | — | — | — | — | + |
| Anti-Theft | + | + | + | + | + | + | + |
Примерная схема системы на чипсете Intel Z77:
Процессоры, устанавливаемые в LGA1155
(размещены в порядке снижения индекса быстродействия)1. | Intel Xeon E3-1275 v2 4 cor. / 3500 MHz | 11850 (100%) |
| 2. | Intel Xeon E3-1280 v2 4 cor. / 3600 MHz | 11846 (100%) |
| 3. | Intel Xeon E3-1290 v2 4 cor. / 3700 MHz | 11817 (100%) |
| 4. | Intel Xeon E3-1270 v2 4 cor. / 3500 MHz | 11700 (99%) |
| 5. | Intel Core i7-3770K 4 cor. / 3500 MHz | 11689 (99%) |
| 6. | Intel Core i7-3770 4 cor. / 3400 MHz | 11589 (98%) |
| 7. | Intel Xeon E3-1240 v2 4 cor. / 3400 MHz | 11492 (97%) |
| 8. | Intel Xeon E3-1245 v2 4 cor. / 3400 MHz | 11412 (97%) |
| 9. | Intel Xeon E3-1230 v2 4 cor. / 3300 MHz | 11240 (95%) |
| 10. | Intel Core i7-3770S 4 cor. / 3100 MHz | 11177 (95%) |
| 11. | Intel Core i7-2700K 4 cor.  / 3500 MHz | 10313 (88%) |
| 12. | Intel Xeon E3-1280 4 cor. / 3500 MHz | 10163 (86%) |
| 13. | Intel Core i7-3770T 4 cor. / 2500 MHz | 10056 (85%) |
| 14. | Intel Core i7-2600K 4 cor. / 3400 MHz | 9928 (84%) |
| 15. | Intel Xeon E3-1275 4 cor. / 3400 MHz | 9877 (84%) |
| 16. | Intel Xeon E3-1240 4 cor. / 3300 MHz | 9751 (83%) |
| 17. | Intel Xeon E3-1270 4 cor. / 3400 MHz | 9745 (83%) |
| 18. | Intel Xeon E3-1245 4 cor. / 3300 MHz | 9655 (82%) |
| 19. | Intel Core i7-2600 4 cor. / 3400 MHz | 9647 (82%) |
| 20. | Intel Xeon E3-1230 4 cor. / 3200 MHz | 9231 (78%) |
| 21. | Intel Xeon E3-1265L v2 4 cor. / 2500 MHz | 9229 (78%) |
22. | Intel Xeon E3-1235 4 cor. / 3200 MHz | 9104 (77%) |
| 23. | Intel Xeon E3-1290 4 cor. / 3600 MHz | 9028 (77%) |
| 24. | Intel Core i5-3570K 4 cor. / 3400 MHz | 8987 (76%) |
| 25. | Intel Core i5-3570 4 cor. / 3400 MHz | 8904 (76%) |
| 26. | Intel Core i5-3550 4 cor. / 3300 MHz | 8674 (74%) |
| 27. | Intel Xeon E3-1225 v2 4 cor. / 3200 MHz | 8632 (73%) |
| 28. | Intel Xeon E3-1220 v2 4 cor. / 3100 MHz | 8478 (72%) |
| 29. | Intel Core i5-3470 4 cor. / 3200 MHz | 8476 (72%) |
| 30. | Intel Core i5-3570S 4 cor. / 3100 MHz | 8371 (71%) |
| 31. | Intel Core i7-2600S 4 cor. / 2800 MHz | 8295 (70%) |
| 32. | Intel Core i5-3550S 4 cor. / 3000 MHz | 8172 (69%) |
33. | Intel Core i5-3450 4 cor. / 3100 MHz | 8114 (69%) |
| 34. | Intel Core i5-3470S 4 cor. / 2900 MHz | 7957 (68%) |
| 35. | Intel Core i5-3450S 4 cor. / 2800 MHz | 7908 (67%) |
| 36. | Intel Core i5-3350P 4 cor. / 3100 MHz | 7704 (66%) |
| 37. | Intel Core i5-3340 4 cor. / 3100 MHz | 7691 (65%) |
| 38. | Intel Core i5-3475S 4 cor. / 2900 MHz | 7628 (65%) |
| 39. | Intel Core i5-2450P 4 cor. / 3200 MHz | 7557 (64%) |
| 40. | Intel Core i5-2550K 4 cor. / 3400 MHz | 7457 (63%) |
| 41. | Intel Core i5-2500K 4 cor. / 3300 MHz | 7445 (63%) |
| 42. | Intel Core i5-2500 4 cor. / 3300 MHz | 7439 (63%) |
| 43. | Intel Core i5-3330 4 cor. / 3000 MHz | 7396 (63%) |
44. | Intel Xeon E3-1260L 4 cor. / 2400 MHz | 7343 (62%) |
| 45. | Intel Core i5-3570T 4 cor. / 2300 MHz | 7343 (62%) |
| 46. | Intel Core i5-3335S 4 cor. / 2700 MHz | 7208 (61%) |
| 47. | Intel Core i5-3340S 4 cor. / 2800 MHz | 7092 (60%) |
| 48. | Intel Core i5-2400 4 cor. / 3100 MHz | 6976 (59%) |
| 49. | Intel Core i5-3330S 4 cor. / 2700 MHz | 6971 (59%) |
| 50. | Intel Xeon E3-1225 4 cor. / 3100 MHz | 6961 (59%) |
| 51. | Intel Xeon E3-1220 4 cor. / 3100 MHz | 6945 (59%) |
| 52. | Intel Core i5-2380P 4 cor. / 3100 MHz | 6873 (58%) |
| 53. | Intel Core i5-2320 4 cor. / 3000 MHz | 6634 (56%) |
| 54. | Intel Core i5-2310 4 cor. / 2900 MHz | 6601 (56%) |
55. | Intel Xeon E3-1265L 4 cor. / 2400 MHz | 6174 (53%) |
| 56. | Intel Core i5-2500S 4 cor. / 2700 MHz | 6131 (52%) |
| 57. | Intel Core i5-2300 4 cor. / 2800 MHz | 6127 (52%) |
| 58. | Intel Core i5-2405S 4 cor. / 2500 MHz | 5714 (49%) |
| 59. | Intel Core i5-2400S 4 cor. / 2500 MHz | 5709 (49%) |
| 60. | Intel Core i5-3470T 2 cor. / 2900 MHz | 5349 (46%) |
| 61. | Intel Core i5-2500T 4 cor. / 2300 MHz | 5325 (45%) |
| 62. | Intel Core i3-3250T 2 cor. / 3000 MHz | 4797 (41%) |
| 63. | Intel Xeon E3-1220L v2 2 cor. / 2300 MHz | 4438 (38%) |
| 64. | Intel Core i3-3250 2 cor. / 3500 MHz | 4382 (37%) |
| 65. | Intel Core i5-2390T 2 cor.  / 2700 MHz | 4362 (37%) |
| 66. | Intel Core i3-3245 2 cor. / 3400 MHz | 4230 (36%) |
| 67. | Intel Core i3-3240 2 cor. / 3400 MHz | 4178 (36%) |
| 68. | Intel Xeon E3-1220L 2 cor. / 2200 MHz | 4116 (35%) |
| 69. | Intel Core i3-3220 2 cor. / 3300 MHz | 4076 (35%) |
| 70. | Intel Core i3-3225 2 cor. / 3300 MHz | 4058 (35%) |
| 71. | Intel Core i3-3210 2 cor. / 3200 MHz | 3988 (34%) |
| 72. | Intel Pentium G2140 2 cor. / 3300 MHz | 3787 (32%) |
| 73. | Intel Core i3-2125 2 cor. / 3300 MHz | 3772 (32%) |
| 74. | Intel Core i3-2102 2 cor. / 3100 MHz | 3673 (31%) |
| 75. | Intel Core i3-3240T 2 cor. / 2900 MHz | 3666 (31%) |
76. | Intel Core i3-2130 2 cor. / 3400 MHz | 3658 (31%) |
| 77. | Intel Core i3-2120 2 cor. / 3300 MHz | 3532 (30%) |
| 78. | Intel Core i3-3220T 2 cor. / 2800 MHz | 3503 (30%) |
| 79. | Intel Pentium G2130 2 cor. / 3200 MHz | 3461 (30%) |
| 80. | Intel Pentium G2120 2 cor. / 3100 MHz | 3425 (29%) |
| 81. | Intel Core i3-2105 2 cor. / 3100 MHz | 3409 (29%) |
| 82. | Intel Core i3-2100 2 cor. / 3100 MHz | 3343 (29%) |
| 83. | Intel Pentium G2030 2 cor. / 3000 MHz | 3117 (27%) |
| 84. | Intel Celeron G1630 2 cor. / 2800 MHz | 3090 (27%) |
| 85. | Intel Pentium G2100T 2 cor. / 2600 MHz | 3061 (26%) |
| 86. | Intel Pentium G2020 2 cor. / 2900 MHz | 3045 (26%) |
87. | Intel Pentium G2120T 2 cor. / 2700 MHz | 2920 (25%) |
| 88. | Intel Pentium G2010 2 cor. / 2800 MHz | 2900 (25%) |
| 89. | Intel Pentium G2030T 2 cor. / 2600 MHz | 2862 (25%) |
| 90. | Intel Pentium G632 2 cor. / 2700 MHz | 2829 (24%) |
| 91. | Intel Celeron G1620 2 cor. / 2700 MHz | 2809 (24%) |
| 92. | Intel Celeron G1620T 2 cor. / 2400 MHz | 2788 (24%) |
| 93. | Intel Pentium G870 2 cor. / 3100 MHz | 2757 (24%) |
| 94. | Intel Core i3-2120T 2 cor. / 2600 MHz | 2743 (24%) |
| 95. | Intel Pentium G860T 2 cor. / 2600 MHz | 2741 (24%) |
| 96. | Intel Celeron G1610 2 cor. / 2600 MHz | 2739 (24%) |
| 97. | Intel Pentium G622 2 cor. / 2600 MHz | 2732 (24%) |
98. | Intel Core i3-2100T 2 cor. / 2500 MHz | 2694 (23%) |
| 99. | Intel Pentium G860 2 cor. / 3000 MHz | 2641 (23%) |
| 100. | Intel Pentium G850 2 cor. / 2900 MHz | 2543 (22%) |
| 101. | Intel Pentium G2020T 2 cor. / 2500 MHz | 2502 (22%) |
| 102. | Intel Celeron G1610T 2 cor. / 2300 MHz | 2486 (21%) |
| 103. | Intel Pentium G645 2 cor. / 2900 MHz | 2462 (21%) |
| 104. | Intel Pentium G640 2 cor. / 2800 MHz | 2390 (21%) |
| 105. | Intel Pentium G630 2 cor. / 2700 MHz | 2366 (20%) |
| 106. | Intel Celeron G555 2 cor. / 2700 MHz | 2295 (20%) |
| 107. | Intel Celeron G550 2 cor. / 2600 MHz | 2216 (19%) |
| 108. | Intel Pentium G620 2 cor.  / 2600 MHz | 2201 (19%) |
| 109. | Intel Pentium G840 2 cor. / 2800 MHz | 2147 (19%) |
| 110. | Intel Pentium G645T 2 cor. / 2500 MHz | 2107 (18%) |
| 111. | Intel Pentium G640T 2 cor. / 2400 MHz | 2062 (18%) |
| 112. | Intel Celeron G540T 2 cor. / 2100 MHz | 2058 (18%) |
| 113. | Intel Celeron G540 2 cor. / 2500 MHz | 2053 (18%) |
| 114. | Intel Celeron G530 2 cor. / 2400 MHz | 2006 (17%) |
| 115. | Intel Celeron G550T 2 cor. / 2200 MHz | 1995 (17%) |
| 116. | Intel Celeron G530T 2 cor. / 2000 MHz | 1912 (17%) |
| 117. | Intel Pentium G630T 2 cor. / 2300 MHz | 1863 (16%) |
| 118. | Intel Pentium G620T 2 cor. / 2200 MHz | 1622 (14%) |
119. | Intel Celeron G470 1 cor. / 2000 MHz | 1085 (10%) |
| 120. | Intel Celeron G465 1 cor. / 1900 MHz | 991 (9%) |
| 121. | Intel Celeron G460 1 cor. / 1800 MHz | 849 (8%) |
| 122. | Intel Celeron G440 1 cor. / 1600 MHz | 770 (7%) |
| Общий рейтинг быстродействия процессоров >>> | ||
Дмитрий Евдокимов -> веб-разработчик — Сравнение чипсетов Intel под сокет LGA 1155
Дмитрий Евдокимов
веб-программист
- Подробности
- Категория: Советы о компьютерах
- Просмотров: 32882
org/AggregateRating»>
Рейтинг: 4 / 5 Пожалуйста, оцените
Оценка 1Оценка 2Оценка 3Оценка 4Оценка 5
Перевод статьи Comparison of Intel’s LGA 1155 Chipsets, motherboardnews.com, 07/04/2011
В январе 2011 Intel с большой помпой запустил в производство линейку процессоров Sandy Bridge. К сожалению, не прошло и месяца, как компания отозвала все системные платы под Sandy Bridge, из-за возможного снижения производительности SATA с течением времени, которое вызывается сбоем логики чипсета. Хотя указанная проблема, возможно, обошлась компании Intel в сумму более миллиарда, эти дни остались в прошлом и платформа Sandy Bridge снова завоёвывает рынок.
Как мы, в последнее время, и ожидаем от большинства новых платформ Intel, имеется несколько новых чипсетов под широкий ряд материнских плат LGA 1155. Помимо основных P67 и H67, есть низко-бюджетный H61, невнятные B65, Q65 и Q67 и, наконец, скороожидаемый пахан Z68.
Прежде, чем перейти к сравнению чипсетов, давайте обсудим две характерные особенности процессоров Intel Sandy Bridge — встроенный графический процессор (GPU) и разгон.
Все процессоры Sandy Bridge, будь то высокобюджетный Core i7 2600K или низкобюджетный Core i3 2300, содержат многофункциональный графический процессор, позволяющий системе воспроизводить видео без отдельной видеокарты. Однако не все чипсеты материнских плат допускают использование встроенного GPU. Что же касается разгона, только процессоры с номером модели, оканчивающимся на «K», способны быть разогнанными, и, более того, только на материнских платах с чипсетом, который поддерживает разгон (проверить, поддерживается ли разгон можно в сравнительной таблице ниже).
Итак, у нас аж семь чипсетов для сравнения, верно? Не совсем. Поскольку платформы Q65 и Q67 ориентированы не на потребительский сегмент рынка, исключим их из нашего сравнения. И начнём!
| H61 | B65 | H67 | P67 | Z68 | |
| Поддержка GPU, встроенного в процессор | Да | Да | Да | Нет | Да |
| Поддержка разгона | Нет | Нет | Нет | Да | Да |
Количество портов USB 2. 0 |
10 | 12 | 14 | 14 | 14 |
| Количество портов SATA | 4xSATA2 | 4xSATA2, 1xSATA3 | 4xSATA2, 2xSATA3 | 4xSATA2, 2xSATA3 | 4xSATA2, 2xSATA3 |
| Количество слотов DDR3 | 2 | 4 | 4 | 4 | 4 |
| Технология Intel Rapid Storage (RST) | Нет | Нет | Да | Да | Да |
| Кэширование SSD с помощью RST v10.5 | Нет | Нет | Нет | Нет | Да |
| Поддержка спаренных графических карт | Нет | Нет | Нет | Да (x8 x8) | Да (x8 x8) |
| Оптовая цена («1KU», для OEM) | $31 | $37 | $43 | $40 | Нет данных |
| Доступность (на 07/04/2011) | Да | Нет | Да | Да | Нет |
Текущий диапазон цен на материнские платы (по данным NCIX. com на 7/04/2011, в канадских долларах) |
$59.93 — $91.96 | $95.58 | $77.14 — $157.55 | $110.21 — $394.99 | Нет данных |
В этом сравнении представлены особенности, которые, по нашему мнению, помогут отличить данные наборы микросхем, однако не все существующие различия приведены. Для более подробного технического обзора каждого чипсета, советую вам изучить официальные материалы на веб-сайте Intel. Не забывайте, также, что хотя чипсет может не поддерживать USB 3.0 или иметь только 2 порта SATA3, это не означает, что ваша системная плата не будет содержать дополнительные возможности или большее число раз’ёмов накопителей — многие производители материнских плат применяют дополнительные контроллеры сторонних производителей для реализации таких функций.
В то время как материнские платы на базе H61, H67 и P67 уже имеются в продаже, системы на B65 и Z68 мы должны увидеть примерно в мае.
- Назад
- Вперёд
© 2021 Дмитрий Евдокимов, Санкт-Петербург, 2021
Socket 1155: Руководство по наборам микросхем для 6-й и 7-й серий
Intel Socket 1155 — Руководство по набору микросхем с Sandy Bridge и Ivy Bridge в в начале 2011 года не только по правильным причинам, связанным с превосходной производительностью, но и по неправильным причинам из-за дефекта SATA во время запуска, который, к счастью, теперь устранен.
Через месяц после запуска поднялась новая бровь относительно всех наборов микросхем, доступных для чипов Sandy Bridge.Доступно не менее 4 наборов микросхем, и цель этой статьи — помочь вам выбрать, какой набор микросхем подходит для вашего ПК.
Прежде чем я начну разбирать каждый набор микросхем, стоит отметить, что с точки зрения производительности все они практически одинаковы, просто характеристики каждого набора микросхем различаются.
H61
Еще один чипсет, выпущенный с опозданием. H61 почти такой же, как H67, но предназначен для нижней части моста Sandy. Хотя они немного дешевле, чем чипсеты H67, им не хватает следующих функций;
Собственные порты SATA III
Технология Clear Video
RAID
Также Clear Video зависит от iGPU, а не от самого чипсета. Вот например, ASRock H61M.
В большинстве случаев у них меньше слотов памяти (всего 2), хотя сейчас мы видим платы H61 с 4 слотами, хотя по слухам это плата H67, но на самом деле это H61.
-H61 на самом деле поддерживает только 2 двухсторонних димма.
— С настоящей платой H61 у вас может быть 4 слота, но вы можете использовать только односторонние диммы, поэтому процессор все равно будет воспринимать ее как 2 слота.
Цитата:
Меньше линий PCI-E и меньше портов USB 2.0.Цитата:
4×240pin Примечание: 1. Прежде чем устанавливать модуль памяти на эту материнскую плату, пожалуйста, прочтите сообщение ниже, чтобы избежать неправильной установки: — Из-за ограничений набора микросхем, если вы планируете установить три или четыре модуля памяти на эту материнскую плату, устанавливайте только односторонние модули памяти. — Чтобы установить два модуля памяти на эту материнскую плату, установите их в разъемы DIMM DDR3_A1 и DDR3_B1. 2. Подробную информацию об установке см. в руководстве пользователя или кратком руководстве по установке.Нажмите, чтобы развернуть…
H61 рекомендуется только тем пользователям, которые могут обойтись без этих функций, не слишком обеспокоены возможностями модернизации материнской платы и просто не могут позволить себе перейти на чипсет H67.
Блок-схема H61
H67
Вместе с чипсетом P67 при запуске был представлен чипсет H67.
Все процессоры Socket 1155 имеют встроенную графику, и для возможности использования этой встроенной видеокарты материнская плата должна иметь видеовыход, такой как порт VGA, DVI или HDMI. Все материнские платы H67 имеют как минимум один видеовыход, чтобы можно было использовать CPU GPU. Хотя это отличная функция, стоит отметить, что встроенная графика не очень хороша и действительно подходит только для воспроизведения HD-видео и самых простых игр. Основным преимуществом этого является устранение необходимости в небольшой графической карте стоимостью менее 50 долларов и снижение общей стоимости ПК рабочей станции или медиацентра, для которого не требуется выделенная графическая карта. H67, как и все другие чипсеты, также поддерживает выделенные видеокарты, поэтому, если возникнет необходимость добавить более мощную видеокарту, это простая процедура.
Недостатком набора микросхем H67 является то, что он поддерживает очень ограниченный разгон, даже если установлен разблокированный ЦП серии «K» (i5 2500K и i7 2600K). Для оверклокеров это совершенно бесполезный чипсет, но для всех, кто собирает систему Sandy Bridge с ограниченным бюджетом. Так что, оглядываясь назад, используйте это, если вы не собираетесь использовать выделенный графический процессор. Он будет использовать графический процессор, построенный на процессоре Sandy Bridge. (для чего-то вроде обычного использования на рабочем столе или HTPC) Вы не можете разогнать процессор, но вы можете разогнать встроенный графический процессор.
P67
Чипсет P67 также был доступен при запуске процессора Sandy Bridge. Преимущество этого чипсета в том, что он поддерживает возможность запуска двух выделенных графических карт в SLI или Crossfire и возможность разгона процессоров серии K.
Недостатком является невозможность поддержки встроенной графики на ЦП, поэтому обязательна выделенная графическая карта.
Это делает его популярным выбором для энтузиастов и геймеров. Используйте это, если вы собираетесь использовать выделенный графический процессор и хотите разогнать свой процессор.
Поскольку P67 не поддерживает iGPU, он не может использовать Intel Quick Sync (самое быстрое транскодирование мультимедиа). Быстрая синхронизация может обеспечить качество процессора, которого иначе нельзя было бы достичь с помощью CUDA или AMD/OpenCL.
Блок-схема H67 и P67
Выпущенный через 5 месяцев после чипсетов P67 и H67, чипсет Z68 сочетает в себе преимущества чипсетов H67 и P67, так что разгон, две выделенные видеокарты и использование интегрированного Доступна графика процессора I.E. Лучшее из обоих миров. Хотя на первый взгляд может показаться, что это тот набор микросхем, который нужно выбрать, сколько пользователей, у которых есть 2 выделенные видеокарты, на самом деле захотят использовать встроенную графику, когда в их системе уже есть 2 более мощные видеокарты?
Единственное реальное преимущество для пользователей, которые хотят получить доступ к функциям HD-графики, таким как быстрая синхронизация, но, учитывая, что это поддерживается очень немногими программами транскодирования, и не так много людей, которые нуждаются или захотят перекодировать, это делает его почти бессмысленно выбирать Z68 вместо чипсета P67.
То же самое относится к пользователям, которые хотят разогнать ЦП, но используют встроенную графическую карту; это очень ограниченный рынок.
Наконец, еще одна особенность чипсета Z68, известная как SSD-кэширование, позволяет использовать небольшой (скажем, 10 или 20 ГБ — 60, 64 ГБ) твердотельный жесткий диск в качестве кэша для более крупного «традиционного» ‘ жесткий диск. Если вы уже планируете использовать твердотельный накопитель, эта функция является избыточной.
Если вы не можете позволить себе SSD приличного размера (40 ГБ+), то есть более экономичные способы использовать небольшой SSD и обналичить SSD, например, меньше тратить на материнскую плату (чипсет H67 или даже на чипсет P67) и поставить сэкономленные деньги в SSD приличного размера.
Z68 при запуске
Цитата:
Осматривая различные стартовые платы, я заметил, что многие платы GIGABYTE не имеют видеовыходов, что мне показалось серьезным противоречием тому, что должен предложить Z68. В конце концов, чипсет предлагает две основные функции, и без видеовыходов на плате одна из них выбрасывается в окно. так как это то же самое с моей платой GIGABYTE Z68.С выпуском набора микросхем Intel Z68 Express ожидаемый приток поддерживаемых материнских плат. Поскольку Z68 задумывался как P67 более высокого уровня, при запуске было не так много моделей, как мы ожидали, и GIGABYTE доминировала в списках как минимум с восемью материнскими платами.
Понятно, что в то время как GIGABYTE стремится избавиться от P67, другие поставщики довольствуются наличием двух отдельных продуктовых линеек.
Нажмите, чтобы развернуть…
Понятно, что в то время как GIGABYTE стремится избавиться от P67, другие поставщики довольствуются наличием двух отдельных продуктовых линеек. Прочитав о двух конкурентах GIGBYTE, я узнал, что их платы, не имеющие видеовыходов, не могут использовать преимущества QuickSync+Virtu, чего и следовало ожидать, учитывая, что Intel заявила, что видеовыходы действительно потребуются для этого. конфигурация для работы. В ходе дальнейших исследований я узнал, что ASUS с его платами более высокого класса, которые также не имеют видеовыходов, я обнаружил, что QuickSync + Virtu все еще работает.
Как оказалось, ASUS реализовала сверхсекретный метод, позволяющий отказаться от видеовыходов на материнских платах, поэтому на платах Z68, не имеющих видеовыходов, пользователи могут подключать свой дисплей к дискретной видеокарте как обычно. , и по-прежнему пользуйтесь преимуществами функции QuickSync+Virtu.
Подробнее о Lucid virtu
Lucid Logic
Образец изображения здесь
Какие преимущества D-Mode предлагает потребителю? Ну, если он и есть, то не главный. Некоторые могут предпочесть отсутствие видеовыходов, а возможность подключения к дискретной карте, как обычно, также приятна. Кроме того, технический аспект решения ASUS кажется более важным, чем польза для потребителя, что случается не слишком часто.
Блок-схема Z68
Вот и все, надеюсь, ваши ответы прояснились. Совершенно очевидно, что исходные чипсеты H67 и P67 по-прежнему остаются и останутся наиболее популярным выбором для пользовательских сборок ПК Sandy Bridge с сокетом 1155, если только эта машина не нужна для редкой и специфической задачи».0005
В течение следующего месяца или около того мы увидим, оправдывает ли Ivy Bridge ожидания. Это новая микроархитектура Intel и следующий Tick в модели Intel Tick Tock. Чипсеты 7-й серии привносят больше улучшений в графику и должны оказаться полезными для среднего пользователя, геймера и рабочих станций для разработчиков 3D-моделей и их визуального опыта.
Тик Так
Они также интегрируют USB 3.0 и Thunderbolt, поддерживают такие технологии, как Intel Smart Response, Intel Smart Connect и Intel Rapid Start на настольных и мобильных платформах.Для платформы ПК семейство наборов микросхем 7-й серии включает наборы микросхем Z77 и Z75 Express.
Сочетание наборов микросхем Intel Z77 и Z75 Express и процессоров Intel Core 3-го поколения предлагает интеллектуальные функции, такие как технология Intel Turbo Boost 2.0 и технология Intel Hyper-Threading. Технология Intel Smart Connect обеспечивает мгновенный доступ к данным, позволяя обновлять содержимое в режиме ожидания — и все это при минимальном энергопотреблении. Помимо ускорения загрузки и возобновления работы, технология Intel Rapid Start обеспечивает энергоэффективность. Набор микросхем Intel Z77 Express также оснащен технологией Intel Smart Response, которая обеспечивает более быструю загрузку приложений.
Наборы микросхем Intel Z77 и Z75 Express обеспечивают функции настройки производительности разблокированных процессоров Intel Core, позволяя пользователю изменять множитель ядра для увеличения частоты без необходимости запуска какой-либо другой части системы, превышающей спецификации.
Процессоры Ivy Bridge обеспечивают интеллектуальную производительность и встроенную поддержку 3D-визуализации и графики. Технология Intel Quick Sync Video, встроенная технология аппаратного ускорения Intel во всех процессорах Intel Core 3-го поколения, обещает обеспечить высокую производительность транскодирования видео. Кроме того, технология InTru 3D обеспечивает плавное воспроизведение 3D-фильмов. Наборы микросхем Intel Z77 и Z75 Express и процессоры Intel Core 3-го поколения также оснащены встроенным дисплеем Intel Wireless Display (Intel WiDi), что позволяет пользователям просматривать контент со своего настольного ПК на экране телевизора с поддержкой Intel WiDi. Наборы микросхем Intel Z77 и Z75 Express также поддерживают до трех дисплеев.
Наборы микросхем Intel Z77 и Z75 Express объединяют несколько возможностей для обеспечения гибкости подключения устройств ввода-вывода, включая встроенную поддержку USB 3.0 и новейшую технологию Intel Rapid Storage, которая обеспечивает полную скорость интерфейса Serial ATA (SATA) до 6 Гбит/с для поддержки твердотельных накопителей нового поколения (SSD) и традиционных жестких дисков (HDD).
Кроме того, новые наборы микросхем обеспечивают более низкое энергопотребление за счет улучшенного управления энергопотреблением усовершенствованного интерфейса хост-контроллера (AHCI), упрощают расширяемость благодаря встроенной поддержке горячей замены, а также повышают производительность загрузки и многозадачности с помощью встроенной очереди команд (NCQ). Технология Intel Rapid Recover (часть пакета Intel Rapid Storage Technology) предоставляет конечному пользователю быстрый метод восстановления своих данных и возвращения своей системы в рабочее состояние.
Intel также анонсировала набор микросхем Intel H77 Express, который предлагает большинство функций чипов Z77 и Z75 (Intel Turbo Boost 2.0, Intel Hyper-Threading, Intel Smart Response, Intel Quick Sync Video, InTru 3D, Intel WiDi, Intel Rapid Storage), но не поддерживает разгон процессора.
Чипсет Ivy Bridge Информация в виде примечания!
Предварительный просмотр наборов микросхем в виде таблицы
0004 Наименование - Набор микросхем: Panther Point
- Платформа: Maho Bay
Цитата:
Вместе с процессорами Ivy Bridge наборы микросхем Intel для материнских плат 7-й серии образуют платформу Maho Bay для настольных ПК, и производитель микросхем планирует разделить эту линейку PCH на две разные группы.Z77Первый из них предназначен для потребительского рынка и включает в себя три концентратора контроллера платформы (PCH), получившие названия Z77, Z75 и H77, которые имеют схожие характеристики, за исключением некоторых незначительных изменений.
Нажмите, чтобы развернуть…
Начиная с самого многофункционального чипсета Z77, он оснащен четырьмя портами USB 3.0, двумя разъемами SATA 6 Гбит/с и четырьмя разъемами SATA 3 Гбит/с, а также поддержкой технологии Intel Smart Response (кэширование SSD).
Кроме того, набор микросхем материнской платы может разделить 16 линий PCI Express, доступных для ЦП, на конфигурацию x8 + x8 или x8 + x4 + x4.
еще
Блок-схема Z77
Поддержка технологии Smart Response в Z75 кажется необязательной, но все остальные функции являются общими для двух чипов ets (Z77) и оба из них предлагают поддержку разгона процессора.
Что касается PCIe, Z75 поддерживает только один слот x16 или два слота x8.
подробнее
Блок-схема Z75
Что касается H77, то он также имеет четыре порта USB 3.0 и ту же конфигурацию хранилища, что и его старший брат, но Intel решила отключить разгон процессора и работу с двумя графическими процессорами и повторно представила Smart Response для компенсировать эти недостатки.
подробнее
Блок-схема H77
Вместе указанные выше три набора микросхем составляют основу потребительских наборов микросхем в мосте Intel Ivy 7-й серии.
Примечания:
- PCI не встроен в 7-ю серию. Эти слоты подключены к линиям PCI Express x1 с помощью чипа моста ASMedia ASM1083. Процессоры на базе
- Ivy Bridge будут официально поддерживать до DDR3-1600, по сравнению с DDR3-1333 Sandy Bridge.
- Тесты, сравнение между некоторыми z68 и z77 и анализ MVP Lucid Viru, проведенный Sin0822
Материнская плата ASUS P8Z68-V/GEN3 Intel Z68 LGA 1155 (Socket h3) ATX, 0 в наличии у дистрибьютора/оптовика для реселлеров для продажи
Поиск чернил и усилителей; Тонер:
ПОИСК
- Марка: ASUS
- Категория:
- Материнские платы
- Артикул: P8Z68-V/GEN3
- Код EAN: 0610839184446 4719543184448
P8Z68-V/GEN3 — Intel Socket 1155, 4 x DIMM Макс.
32 ГБ DDR3 2200/2133/1866/1600/1333/1066 МГц без ECC, 2 порта PCIe 3.0/2.0 x16, 1 порт PCIe 2.0 x16, 2 порта PCIe x1, 2 порта PCI, SATA 6 Гбит/с, SATA 3 Гбит/с , Gigabit LAN, Bluetooth V2.1+EDR, Realtek® ALC892, 8 каналов, ATX
Торговые цены
Описание
PCI Express® 3.0 PCI Express® 3.0 (PCIe 3.0) — это новейший стандарт шины PCI Express с улучшенными схемами кодирования, обеспечивающими вдвое большую производительность по сравнению с текущим стандартом PCIe 2.0. Общая пропускная способность канала x16 достигает максимума 32 ГБ/с, что вдвое превышает 16 ГБ/с по сравнению с PCIe 2.0 (в режиме x16). Таким образом, PCIe 3.0 обеспечивает пользователям беспрецедентную скорость передачи данных в сочетании с удобством и плавным переходом, обеспечиваемым полной обратной совместимостью с устройствами PCIe 1.0 и PCIe 2.0. PCIe 3.0 станет обязательной функцией для пользователей, которые хотят улучшить и оптимизировать графическую производительность, а также получить доступ к новейшим технологиям.
* Фактическая скорость PCIe 3.0 зависит от типа установленного процессора. UEFI BIOS (режим EZ) Гибкий и простой интерфейс BIOS
Уникальный для материнских плат ASUS интерфейс UEFI (Unified Extensible Firmware Interface) — это первый в истории графический интерфейс BIOS, управляемый мышью, с возможностью выбора двух режимов. Он предлагает удобный интерфейс, который выходит за рамки традиционных элементов управления BIOS только с клавиатуры и обеспечивает более гибкий и удобный ввод с быстрой прокруткой. Пользователи могут легко ориентироваться в UEFI BIOS с плавностью своей операционной системы. Быстрому и простому разгону и обмену настройками способствует функция моментального снимка BIOS с помощью горячей клавиши F12. В эксклюзивном режиме EZ отображается часто используемая информация о настройке, а расширенный режим предназначен для опытных энтузиастов производительности, которым требуется гораздо более сложный контроль системы, включая подробную информацию о DRAM. Поддерживает жесткие диски емкостью более 2,2 ТБ ASUS UEFI BIOS изначально поддерживает жесткие диски емкостью более 2,2 ТБ в 64-разрядной версии, а полное использование дискового пространства помогает выполнять гораздо более захватывающие вычисления, чем традиционные версии BIOS.
Эксклюзивный интерфейс ASUS
Режим EZ — обеспечивает легкий доступ к выбираемым оптимизированным режимам системы, четкому отображению информации о системе и установке приоритетов загрузки с помощью перетаскивания.
Расширенный режим — для опытных энтузиастов производительности, которым требуются сложные системные настройки. LucidLogix® Вирту Универсальная переключаемая графическая технология
LucidLogix® Virtu разработан для мощной интегрированной графики платформы Intel® Sandy Bridge. Его виртуализация графического процессора динамически назначает задачи лучшим доступным графическим ресурсам в зависимости от мощности, производительности и нагрузки на систему на ПК под управлением Windows® 7. Это позволяет пользователям в полной мере использовать уникальные возможности передовых мультимедийных функций Sandy Bridge наряду с высокой производительностью 3D-рендеринга, обеспечиваемой установленными графическими картами. Когда дискретная графика не требуется, графическая карта переводится в режим ожидания, чтобы снизить использование, нагрев, скорость вращения вентилятора и энергопотребление практически до нуля, что делает систему более экологичной.
Для пользователей с разнообразными потребностями виртуализация LucidLogix® Virtu GPU обеспечивает большую гибкость и эффективность. Универсальная переключаемая графика Технология виртуализации графических процессоров LucidLogix® Virtu распределяет задачи между лучшими доступными графическими процессорами, обеспечивая динамическое переключение графики между интегрированной графикой и графическими картами NVIDIA® или AMD. В 3 раза быстрее конвертация видео
Благодаря переключаемой графике все материнские платы ASUS серии P8Z68 используют возможности транскодирования Sandy Bridge, позволяя пользователям в три раза быстрее конвертировать видео с технологией Intel® Quick Sync Video. Технология Intel® Smart Response Скорость SSD с емкостью HDD
Технология Intel® Smart Response повышает общую производительность системы. Он использует установленный быстрый SSD (минимум 18,6 ГБ доступной емкости) в качестве кеша для часто используемых данных. Используйте сочетание производительности и отклика SSD с емкостью жесткого диска, что в 4 раза быстрее, чем система, состоящая только из жестких дисков.
* Поддержка технологии Intel® Smart Response в семействе процессоров Intel® Core™ 2-го поколения. Dual Intelligent Processors 2 с DIGI+ VRM Digital Power Design: новый стандарт Первые в мире двойные интеллектуальные процессоры от ASUS впервые использовали два встроенных чипа — EPU (блок обработки энергии) и TPU (блок обработки TurboV). Новое поколение двойных интеллектуальных процессоров 2 с DIGI+ VRM обеспечивает точную ШИМ напряжения ядра, встроенные графические напряжения и настройки частотного модуля с минимальными потерями мощности за счет настройки BIOS и эксклюзивный пользовательский интерфейс для увеличения диапазона разгона платы, когда производительность достигает своего полного потенциала. Цифровая схема питания ASUS DIGI+ VRM предоставляет пользователям превосходную гибкость и идеальную точность для обеспечения оптимизированной производительности, исключительной стабильности системы и большей энергоэффективности. ЦИФРОВОЙ+ VRM Возвестить о наступлении новой эры проектирования цифровой энергетики
VRM, или модули регулятора напряжения, считаются одними из наиболее важных компонентов материнской платы.
Они обеспечивают напряжение, требуемое ЦП, и хороший VRM должен интеллектуально определять фактическое энергопотребление ЦП, чтобы обеспечить точную мощность соответственно. ASUS DIGI+ VRM — это передовая инновационная технология, которая полностью интегрирует спецификации Intel® VRD12 на исходном уровне, значительно увеличивая мощность, выходящую далеко за пределы аналоговых схем. Преимущества ASUS DIGI+ VRM Digital Power Design В отличие от предыдущих версий VRD, Intel® VRD12 использует цифровые сигналы (SVID). Чтобы обеспечить идеальную подачу питания, ASUS специально разработала DIGI+ VRM для полной синхронизации с этой новой технологией. Более быстрое распознавание и отклик: ASUS DIGI+ VRM действует как цифровой контроллер, идеально согласовывая запросы цифрового сигнала мощности (SVID) от ЦП, устраняя задержку цифро-аналогового преобразования. Лучшее охлаждение: эксклюзивный двойной драйвер и конструкция MOS удваивают площадь рассеивания тепла с расширенными охлаждающими поверхностями для улучшения тепловых характеристик.
Размещение компонентов на большей площади ускоряет охлаждение, повышая надежность и стабильность.
Блок питания ЦП 2X: тот же эксклюзивный двойной драйвер и конструкция MOS также обеспечивают удвоенное питание ЦП с двумя полными каскадами мощности. Это приводит к гораздо более высоким допускам фазовой нагрузки, поэтому ЦП никогда не приходится ждать подачи питания, что повышает производительность и потенциал разгона. Активное охлаждение для максимальной долговечности — Super Cool VRM ASUS DIGI+ VRM обеспечивает интеллектуальное управление питанием, чтобы сбалансировать нагрузки для каждой фазы питания, определяя температуру VRM, чтобы обеспечить более длительный срок службы компонентов и лучшее охлаждение. ТПУ Совершенный турбо-процессор
Повысьте производительность с помощью простого встроенного переключателя ASUS или утилиты AI Suite II. Чип TPU обеспечивает точное управление напряжением и расширенный мониторинг с помощью функций Auto Tuning, GPU Boost и TurboV. Auto Tuning предлагает удобный для пользователя способ автоматической оптимизации системы для обеспечения высоких, но стабильных тактовых частот, а TurboV дает неограниченную свободу настройки частот и соотношений ЦП для оптимизации производительности в различных ситуациях.
ЭПУ Энергоэффективность во всем
Подключитесь к первому в мире чипу энергосбережения ПК в режиме реального времени с помощью простого встроенного переключателя или утилиты AI Suite II. Получите полную оптимизацию энергопотребления в масштабе всей системы, автоматически определяя текущую загрузку ПК и интеллектуально снижая энергопотребление. Это также снижает шум вентилятора и продлевает срок службы компонентов! Эксклюзивные возможности ASUS Ускорение графического процессора Доберитесь до предела с повышением уровня iGPU!
GPU Boost ускоряет встроенный графический процессор для достижения экстремальной производительности графики. Удобный интерфейс обеспечивает гибкую настройку частоты. Он легко обеспечивает стабильные обновления на уровне системы для каждого использования. БТ ВПЕРЕД! Разнообразное использование BT, образ жизни с использованием новых технологий
Встроенная беспроводная конструкция Bluetooth обеспечивает интеллектуальное подключение к устройствам Bluetooth без дополнительного адаптера.
ASUS БТ ВПЕРЕД! поставляется с 7 специальными функциями, которые предлагают значительный прорыв в эволюции Bluetooth, включая синхронизацию папок, передачу BT, BT Turbo Remote, BT-to-Net, музыкальный проигрыватель, Shot and Send и Personal Manager. Все они доступны через эксклюзивный удобный интерфейс ASUS.
* Словесный товарный знак и логотипы Bluetooth принадлежат Bluetooth SIG, Inc., и любое использование этих знаков компанией ASUSTeK Computer Inc. осуществляется по лицензии. Прочие товарные знаки и торговые наименования принадлежат их соответствующим владельцам. Новейшая технология передачи Поддержка SATA 6 Гбит/с Набор микросхем Intel® Z68 Express изначально поддерживает интерфейс Serial ATA (SATA), обеспечивая скорость передачи данных до 6,0 Гбит/с. Кроме того, улучшенная масштабируемость, более быстрое извлечение данных, удвоение пропускной способности по сравнению с существующими шинными системами. Полная интеграция USB 3.0 Двойной USB-доступ, двойное удобство
ASUS обеспечивает стратегическую доступность USB 3.
0 как для передней, так и для задней панелей — всего 4 порта USB 3.0. Испытайте новейшие возможности подключения plug & play со скоростью, в 10 раз превышающей скорость USB 2.0. P8Z68-V/GEN3 обеспечивает большее удобство благодаря высокоскоростному подключению. Промышленный стандарт Поддержка локальной сети Intel® P8Z68-V/GEN3 оснащен Intel® Gigabit LAN, который соответствует стандарту 802.3az Energy Efficient Ethernet (EEE) и снижает энергопотребление при нормальной работе и повышает скорость передачи данных благодаря двойному соединению между интегрированным контроллером LAN и физическим уровнем (PHY). . Процессор, набор микросхем и графика Сокет LGA1155 для процессоров Intel® второго поколения Core™ i7/ Core™ i5/ Core™ i3/ Pentium® / Celeron® Эта материнская плата поддерживает новейшие процессоры Intel® второго поколения Core® i7/Core® i5/Core® i3/Pentium®/Celeron® в корпусе LGA1155, со встроенными контроллерами памяти и PCI Express для поддержки 2-канальной (4 DIMM) памяти DDR3 и 16 линий PCI Express 2.
0. Это обеспечивает отличную графическую производительность. Процессоры Intel® второго поколения Core® i7/Core® i5/Core® i3/Pentium®/Celeron® являются одними из самых мощных и энергоэффективных процессоров в мире. мир. Набор микросхем Intel® Z68 Express Набор микросхем Intel® Z68 Express представляет собой набор микросхем с одним набором микросхем для поддержки процессоров Intel® второго поколения Core™ i7/Core™ i5/Core™ i3 с сокетом 1155. Он обеспечивает улучшенную производительность за счет использования последовательных каналов связи «точка-точка», что позволяет повысить пропускную способность и стабильность. Кроме того, чипсет Z68 предоставляет 2 порта SATA 6 Гбит/с и 4 порта SATA 3 Гбит/с для более быстрого извлечения данных с удвоенной пропускной способностью по сравнению с существующими шинными системами. Кроме того, набор микросхем Intel® Z68 Express также поддерживает функцию iGPU, позволяя пользователям наслаждаться новейшей встроенной графической производительностью Intel.
RoHS GreenASUS и ErP Ready Материнская плата соответствует стандартам Европейского Союза, связанным с энергопотреблением (ErP), и ErP требует, чтобы продукты соответствовали определенным требованиям энергоэффективности в отношении энергопотребления. Это соответствует видению ASUS по созданию экологически безопасных и энергоэффективных продуктов за счет дизайна продукта и инноваций, направленных на сокращение углеродного следа продукта и, таким образом, смягчение воздействия на окружающую среду.
Технические характеристики
| Производительность | |
|---|---|
| Набор микросхем материнской платы | Intel |
| Набор микросхем материнской платы | Intel Z68 |
| Уровни RAID | 0,1,5,10 |
| Каналы аудиовыхода | 7.1 каналов |
| Форм-фактор материнской платы | ATX |
| Компонент для | ПК |
| Процессор 90 359 | |
| Производитель процессора | Intel |
| Серия совместимых процессоров | Intel® Celeron®, Intel® Pentium® |
| Сокет процессора | 9 0362 LGA 1155 (Socket h3)|
| Память | |
| Номер слотов памяти | 4 |
| Поддерживаемые типы памяти | DDR3-SDRAM |
| Каналы памяти | Двухканальные | Non-ECC | Да |
| Поддерживаемые тактовые частоты памяти | 1066,1333,1600,1866,2133,2200 МГц |
| Максимальная внутренняя память | 32 ГБ |
| Контроллеры хранения | |
| Уровни RAID | 0,1,5,10 |
| Поддерживаемые интерфейсы накопителей | SATA II, SATA III |
| Графика | |
| Максимум память графического адаптера | 1748 МБ |
| Поддержка технологии параллельной обработки | Quad-GPU CrossFireX, Quad-GPU SLI |
| Встроенный графический адаптер | Да | 90 360
| Внутренний ввод/вывод | |
Разъемы USB 2. 0 | 3 |
| Разъемы USB 3.2 Gen 1 (3.1 Gen 1) | 1 |
| Выходной разъем S/PDIF | Да | Разъем вентилятора питания | Да |
| Количество разъемов SATA III | 2 |
| Количество разъемов SATA II | 4 |
| Количество разъемов питания EATX | 1 |
| Количество разъемов для корпусных вентиляторов | 2 |
| Аудиоразъем на передней панели | Да |
| Разъем вентилятора процессора | Да |
| Разъем питания ATX (24-контактный) | Да |
| Поддерживаемые интерфейсы накопителей | SATA II, SATA III |
| Порты ввода/вывода на задней панели | |
| Количество портов USB 3.2 Gen 1 (3.1 Gen 1) Type-A 9036 3 | 2 |
| USB 2.0 количество портов | 6 |
| количество портов eSATA | 1 |
| количество портов VGA (D-Sub) | 1 | 9036 0
| Выходной порт S/PDIF | Да |
| Вход микрофона | Да |
| Выходы для наушников | 1 |
| Количество портов HDMI | 1 |
| Порты Ethernet LAN (RJ-45) | 1 |
| Количество портов DVI-D | 1 |
| Сеть | |
| Контроллер локальной сети | Intel® 82579 |
| Тип интерфейса Ethernet | Гигабит Ethernet |
| Bluetooth | Да |
| Версия Bluetooth | 2. |
Ваш комментарий будет первым
