Сколь бы надежен не был ваш поставщик электропитания, броски напряжения иногда случаются на любых линиях. Каждый пользователь ПК хоть раз, да сталкивался с внезапной перезагрузкой или отключением компьютера из-за неполадок на питающей линии. И компьютеры – не единственный вид техники, требующий бесперебойного электропитания.
Продолжительное отключение электропитания может привести к заморозке системы отопления частного дома. ИБП с подключаемыми аккумуляторами способен «продержать на плаву» циркуляционный насос и электронику котла в течение нескольких часов, и стоить такой ИБП будет намного дешевле, чем генератор с автозапуском.
Роутер, подключенный к ИБП, позволит оставаться «онлайн» и при отсутствии электропитания. Потребляет роутер совсем немного и емкости аккумулятора даже недорогого «бесперебойника» хватит на пару-тройку часов его работы.
Серверам и внешним дисковым накопителям бесперебойное питание совершенно необходимо – внезапное отключение электричества может привести к потере данных.
И вообще, наличия ИБП требует любая автоматика, сбой в работе которой может привести к серьезным последствиям – медицинское и технологическое оборудование, системы пожарной и охранной сигнализации и т.д. Но параметры электропитания у разных видов техники разные, поэтому и ИБП для них потребуется с различными характеристиками.
95,1.48,16.26c0.78,2.93,2.49,5.41,5.42,6.19 C12.21,47.87,34,48,34,48s21.79-0.13,27.1-1.55c2.93-0.78,4.64-3.26,5.42-6.19C67.94,34.95,68,24,68,24S67.94,13.05,66.52,7.74z’></path><path fill=#fff d=’M 45,24 27,14 27,34′></path></svg></a>» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Характеристики источников бесперебойного питания.
Вид устройства.
Резервный ИБП имеет наиболее простую конструкцию. Электроника источника следит за уровнем входного напряжения, и, при его выходе за установленные рамки (обычно +10% от номинала), переключается на питание от аккумулятора.
Конструкция проста и надежна, но в некоторых ситуациях от такого ИБП будет больше вреда, чем пользы. Например, если он имеет минимальное входное напряжение 180 В и используется для защиты компьютера с блоком питания, работающим от 110 до 240 В.
Без ИБП компьютер бы спокойно работал, а ИБП при падении напряжения ниже входного (180 В) перейдет на аккумулятор и после его разряда выключит питание компьютера. Поэтому для этого вида ИБП следует обеспечить соответствие минимального и максимального напряжений «бесперебойника» и потребителя – лучше всего, если диапазон напряжений ИБП будет незначительно (5-10В) уже диапазона напряжений электроприбора. Например, для диапазона рабочих напряжений потребителя 180-240 В, диапазон ИБП должен быть примерно 190-230 — это позволит перейти на питание от аккумулятора до того, как напряжение станет неприемлемым для защищаемого прибора.
Кроме того, переключение на аккумулятор занимает некоторое время, что может быть критичным для некоторых видов техники. Например, для импульсных блоков питания с активным корректором мощности (APFC), которым оснащено большинство таких БП мощностью более 400 Вт. При подборе ИБП для компьютеров, специальной аппаратуры, аудио- и видеотехники с подобными блоками питания следует оставлять большой запас по мощности, либо выбирать ИБП другого вида.
Линейно-интерактивный ИБП, фактически, состоит из резервного ИБП и стабилизатора. При наличии в сети пониженного или повышенного напряжения, автоматический регулятор напряжения (AVR) стабилизирует его, а на аккумулятор ИБП переключается только при настолько большом отклонении напряжения от нормального, что стабилизировать его уже невозможно.
Линейно-интерактивные ИБП немного дороже резервных, но для бытового применения именно этот вид является оптимальным. Единственный случай, когда ему следует предпочесть резервный – когда в вашей сети стабильно пониженное напряжение, подходящее, однако, для защищаемого электроприбора. Резервный ИБП просто пропустит это напряжение в компьютер, а линейно-интерактивный будет его повышать до нормального. Но продолжительная работа в таком режиме может сильно сократить ресурс AVR (особенно на недорогих «бесперебойниках»).
Недостаток, связанный с кратковременным отсутствием питания во время переключения на аккумулятор у линейно-интерактивных ИБП также присутствует.
Устройства с двойным преобразованием (on-line) обеспечивают наилучшее качество электропитания. У ИБП этого вида аккумулятор подключен к цепи питания постоянно, поэтому провалы напряжения в момент перехода на автономное питание отсутствуют. Входной ток выпрямляется, его напряжение понижается до напряжения аккумулятора, после чего инвертор преобразует его в переменный 230 В /50 Гц.
Такие ИБП стоят заметно дороже остальных видов, зато выдают стабильную частоту, напряжение и форму синусоиды при любых помехах на входной линии питания.
Выходная мощность (ВА) стабилизатора определяет максимальную суммарную полную мощность подключенных к нему электроприборов. Однако следует иметь в виду, что приведенное в паспорте на электроприбор значение в Ваттах – это его активная мощность, т.е., выделяющаяся в виде тепла или света.
Многие подключаемые к ИБП электроприборы создают вдобавок к активной еще и реактивную нагрузку, и полная выходная мощность ИБП должна подбираться с её учётом.
Для определения полной мощности электроприбора следует активную мощность поделить на коэффициент мощности (cos(φ)), обычно указанный в паспорте. Если найти это значение не удается, можно воспользоваться таблицей:
Поскольку чаще всего ИБП используется для защиты ПК, часто возникает вопрос: какую мощность имеет компьютер? Самый точный способ определения мощности – расчет на основе замера потребляемого им тока. Проще и безопаснее всего это сделать с помощью токовых клещей и самодельного удлинителя с раздельными проводниками.
Измерение тока с помощью мультиметра связано с опасностью поражения электрическим током и делать это, не обладая соответствующими навыками, небезопасно.
Измерение следует производить, дав на процессор и видеокарту максимальную нагрузку – это можно сделать с помощью требовательной к ресурсам игры или с помощью специальных программ (например, OCCT в режиме power supply). Измеренное значение умножается на величину напряжения в сети – это и будет искомая полная мощность (ВА) компьютера.
Простой, но грубый способ – взять максимальную мощность блока питания (в Ваттах), обычно приведенную на корпусе БП и поделить на коэффициент мощности. Реальная мощность компьютера, скорее всего, будет ниже, но уж точно не выше.
К примеру, для защиты компьютера с блоком питания без PFC мощностью 300 Вт и монитором мощностью 50 Вт потребуется ИБП с входной мощностью (ВА) 300/0,65+50/0,8 = 524 ВА. Поскольку реальная мощность системного блока, скорее всего, ниже 300 Вт, ИБП на 500 ВА могло бы и хватить для этого компьютера. Однако с учетом того, что пусковые токи (неизбежные при переключении на аккумулятор) могут превышать номинальные вдвое, выбор ИБП на 750 или 1000 ВА представляется более оправданным.
Следует также отметить, что недорогие ИБП часто характеризуются слабой перегрузочной способностью и не могут выдерживать высокие токи даже очень непродолжительное время (менее 100 мс). Поэтому при покупке недорогого ИБП необходимо следить, чтобы пиковая мощность нагрузки не превышала выходную мощность «бесперебойника».

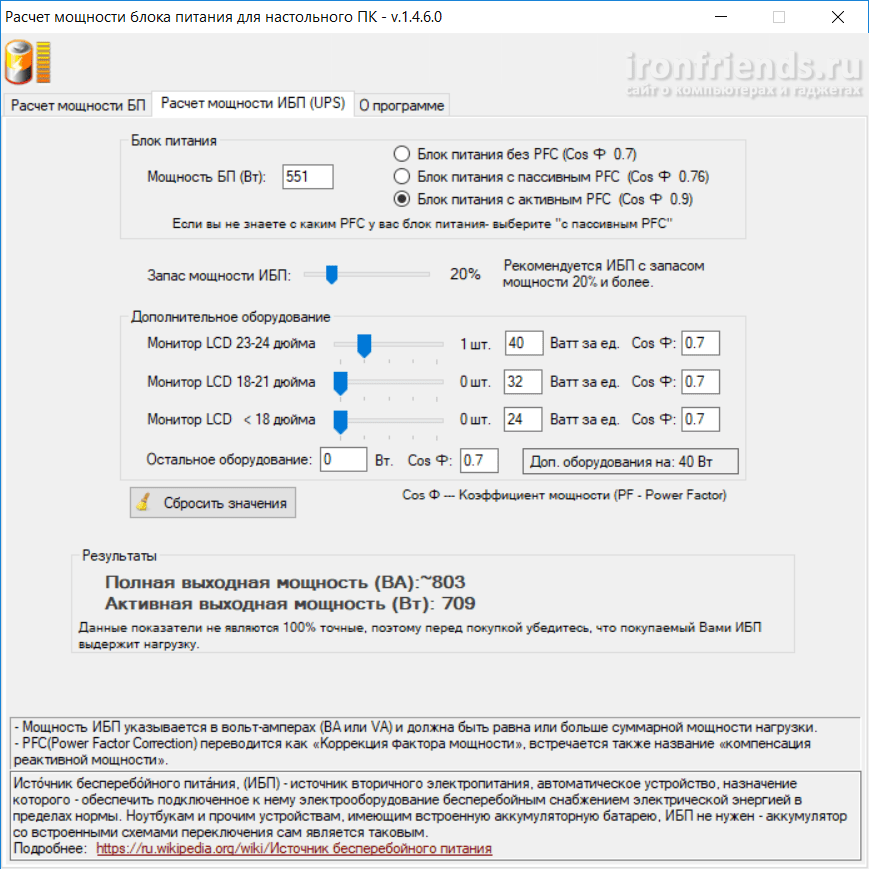

Если определение полной выходной мощности (ВА) представляется слишком сложным, можно подобрать ИБП по активной выходной мощности (Вт) – обычно этот параметр тоже приводится в паспорте ИБП.
Однако большинство производителей при указании активной выходной мощности ориентируются на cos(φ) = 0,6-0,7, подходящий только при использовании ИБП для защиты компьютеров с блоками питания без PFC.
Коэффициент мощности многой другой техники выше, и, подбирая ИБП по активной мощности в ваттах, вы рискуете переплатить, выбрав ИБП более мощный, чем вам действительно необходимо.
Тип формы напряжения может быть важен для некоторых видов техники. В электродвигателях, трансформаторах, катушках индуктивности «ступенчатая» форма питающего тока приводит к дополнительным нагрузкам – это может проявляться изменением звука работы, увеличенным нагревом обмоток и ускоренным износом. Проблемы могут возникнуть с некоторыми моделями аудио- и видеотехники, измерительными приборами и медицинской техникой.
Импульсные блоки питания к форме напряжения невосприимчивы – ступенчатая аппроксимация синусоиды подходит для любых компьютеров. Проблемы, возникающие на современных блоках питания с активным корректором мощности (APFC) чаще всего связаны не с формой сигнала, а с недостатком запаса по мощности и низкой перегрузочной способностью ИБП. При переключении на аккумулятор и падении входного напряжения, APFC резко увеличивает потребляемый ток, при этом нарастание потребления происходит так быстро, что ИБП часто отключается защитным автоматом (токовым реле), при том, что контроллер даже не успевает «заметить» перегрузку.
Однако, некоторые блоки питания с APFC плохо работают при ступенчатой синусоиде – корректор успевает среагировать на горизонтальную «ступеньку» как на пониженное напряжение, увеличивает ток потребления и перегружает ИБП, приводя к срабатыванию его защиты и отключению. И, хотя многие БП с APFC прекрасно «уживаются» со ступенчатой синусоидой, чтобы не оказаться в ситуации, когда ПК откажется работать с «бесперебойником», следует либо убедиться в их совместимости перед покупкой, либо выбирать ИБП подороже: с «чистой» синусоидой и запасом по мощности, либо ориентироваться на устройство с двойным преобразованием.
В последнем случае чрезмерный запас по мощности не нужен, а синусоида у таких устройств и так «чистая».
Тип выходных разъемов питания на современных ИБП может быть различным. Старые ИБП все имели выходные разъемы стандарта IEC 320 C13 («компьютерные») для подключения питающих кабелей системного блока и монитора.
Но роутеры, внешние жесткие диски и многие современные мониторы для подключения к сети используют обычную «евро» вилку. Поэтому сегодня уместнее выбирать ИБП с выходными разъемами типа CEE 7/* — «евророзетками». Обратите внимание, чтобы количество розеток соответствовало количеству потребителей.
Некоторые специализированные ИБП, предназначенные для создания линий бесперебойного электропитания, оснащаются клеммами для удобства прямого подключения линейных проводов.
Удобно, если ИБП имеет какой-нибудь интерфейс, по которому он может «сообщить» работающему на ПК приложению о пропадании напряжения.
Это позволит сохранить все открытые документы, записать на диск данные из буфера и корректно завершить работу компьютера в автоматическом режиме, даже если оператора поблизости нет. Особенно это важно для серверов: сбой сервера – вещь неприятная, но она может стать еще неприятнее, если «испортятся» хранящиеся на нём данные из-за некорректного завершения работы. ИБП с интерфейсом USB или RS-232 подключается интерфейсным кабелем непосредственно к защищаемому компьютеру, на котором должно быть запущено соответствующее ПО.
Совсем другое назначение имеют разъмы RJ-11/RJ-45 расположенные парой IN/OUT — это защита телефонных и компьютерных сетей от импульсных помех (часто возникающих, например, во время грозы). Входную (уличную) линию следует подключать к разъему IN, а к разъему OUT — локальную телефонную или компьютерную сеть, которая, таким образом, будет защищена от приходящих «извне» помех.
Функция «холодного старта» позволяет осуществить запуск подключенных к ИБП электроприборов при отсутствии питающего напряжения.
Холодный старт позволяет использовать ИБП как автономный источник питания для маломощной нагрузки.
Время автономной работы зависит от емкости установленных аккумуляторов и суммарной мощности подключенных потребителей. Производителем обычно указывается продолжительность автономной работы при определенной мощности нагрузки. Но зачастую мощность нагрузки сильно отличается от приведенной производителем. В этом случае следует иметь в виду, что емкость аккумулятора сильно зависит от тока разряда. При быстрой разрядке (5-10 минут) аккумулятор выдает всего 20-30% от номинальной емкости.
Так, если производителем приводится время автономной нагрузки в 5 минут при нагрузке 200 Вт, то при вдесятеро меньшей нагрузке (20 Вт) время автономной работы будет не 50 минут, а около двух часов, потому что емкость при разряде такой продолжительности будет примерно вдвое больше. Максимальная (100%) емкость аккумуляторной батареи достигается при продолжительности разряда в 20 часов и более, это следует учитывать, если предполагается длительная работа оборудования от ИБП.
«Бесперебойники», рассчитанные на продолжительную автономную работу, часто имеют возможность подключения дополнительных батарей. Это позволяет набрать емкость, необходимую для поддержания работы потребителей в течение необходимого времени.
Имейте в виду, что аккумуляторная батарея имеет ограниченный ресурс и через некоторое время (0,5-5 лет в зависимости от качества батареи и частоты циклов заряда/разряда) она потребует замены. В этом случае возможность замены батарей будет совсем нелишней. Оборудование, которое должно работать непрерывно, следует защищать с помощью ИБП с возможностью горячей замены батарей — т.е., без отключения ИБП от сети.
youtube.com/embed/bmBJe04r_XQ?origin=https://club.dns-shop.ru&autoplay=1><img src=https://img.youtube.com/vi/bmBJe04r_XQ/hqdefault.jpg><svg width=68 height=48><path fill=#f00 d=’M66.52,7.74c-0.78-2.93-2.49-5.41-5.42-6.19C55.79,.13,34,0,34,0S12.21,.13,6.9,1.55 C3.97,2.33,2.27,4.81,1.48,7.74C0.06,13.05,0,24,0,24s0.06,10.95,1.48,16.26c0.78,2.93,2.49,5.41,5.42,6.19 C12.21,47.87,34,48,34,48s21.79-0.13,27.1-1.55c2.93-0.78,4.64-3.26,5.42-6.19C67.94,34.95,68,24,68,24S67.94,13.05,66.52,7.74z’></path><path fill=#fff d=’M 45,24 27,14 27,34′></path></svg></a>» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Варианты выбора источников бесперебойного питания.
Для защиты от кратковременных падений напряжения маломощных потребителей (роутеров, модемов, точек доступа) предназначены ИБП с «евророзетками» мощностью до 400 ВА.
ИБП мощностью 500-1000 ВА сможет «поддержать на плаву» простой офисный компьютер в течение времени, достаточного для сохранения всех открытых документов.
ИБП с «холодным стартом» способен обеспечить автономное питание электроприборов в условиях полного отсутствия питающей сети.
Если вам важно стабильное электропитание на выходе «бесперебойника» по минимальной цене, выбирайте среди линейно-интерактивных ИБП.
ИБП с двойным преобразованием гарантируют высокое качество питающего напряжения и обеспечивают полное отсутствие переходных процессов при пропадании внешнего питания.
Как выбрать блок питания для светодиодной ленты. Формула расчета мощности.
Что такое блок питания для светодиодных лент? Это прежде всего преобразователь сетевого напряжения 220В, в рабочее напряжение ленты 12 или 24В.
Блоки питания (сокращенно БП) бывают:
- открытыми
- полугерметичными
Их можно размещать на улице, но при условии, что вода напрямую не попадет на их корпус, т.е. ставятся под навесом, в прихожей и т.д.
- герметичными
Отличаются они между собой только корпусом. Вся начинка, принцип подключения у них практически одинаковы.
Поэтому выбирают их в зависимости от места установки.
Расчет мощности
Для этого в первую очередь необходимо знать мощность всей ленты. Плюс прибавить к ней определенный запас по ваттам. Минимум этого запаса — 30% от общей мощности.
Как подсчитать мощность светодиодной ленты? Для начала узнайте сколько потребляет 1 метр. Эти данные обычно указываются на упаковке.

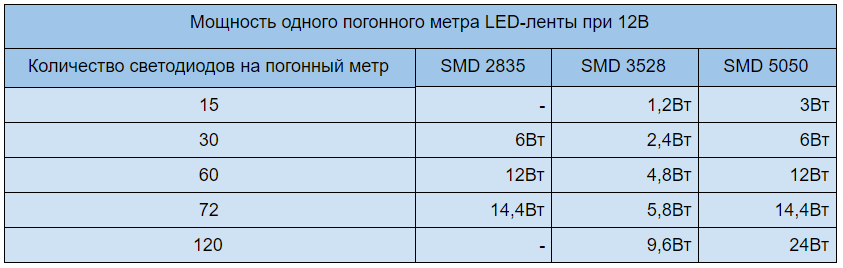

Если упаковки нет, то можно воспользоваться таблицей и примерно рассчитать мощность, в зависимости от типа светодиодов и их количества на 1 метр.
После этого замерьте длину всех отрезков, которые будут подключаться к блоку.
Далее расчет мощности блока питания нужно сделать по формуле:
Pб
мощность блока питания
Pл
мощность 1 метра ленты
Lл
ее общая длина
K
коэффициент, минимум=1,3
Для примера: у вас есть лента 4,8Вт/м. Ее протяженность — 18 метров. Формула расчета мощности показывает, что вам необходим БП мощностью в 112Вт.
Pб=4,8Вт/м*18м*1,3=112,32Вт
При этом всегда выбирайте блок, ближайший в большую сторону. Для данного случая это 120Вт.
Коэффициент запаса мощности
Коэффициент запаса мощности меньше 30% не используйте. Зачем он вообще нужен, спросите вы?
Он необходим, чтобы блок питания не работал на пределе своих возможностей. Если вы подберете блок строго по значению мощности ленты, то проработает он совсем не долго.
И то, если это качественное изделие.
Нагрев корпуса в этом случае будет стабильно составлять 60-70 градусов. А что говорить о внутренних элементах схемы!
При этом вполне возможны появления посторонних звуков.
Нормальный блок (без вентилятора), вообще не должен издавать никаких звуков — ни свистеть, ни трещать.
Также при перегреве возможны нарушения некачественной пайки. Зачастую, именно она является частой причиной выхода прибора из строя.
Не облуженные выводы элементов, со временем окисляются и элементарно пропадает контакт. Найти такую неисправность простым обывателям, не связанным с радиотехникой, бывает сложно.
И они просто выкидывают блок в мусорку. Хотя для его починки, всего-то нужно было хорошенько пропаять один из контактов.
Подключение проводов и клемм
После того, как определились с типом и мощностью, необходимо выполнить правильное подключение. На всех блоках обязательно идет маркировка клемм. Перепутать бывает сложно.
Главное разобраться, что означают эти надписи.
Первые клеммы обозначают как L и N. Это контакты подключения напряжения питания 220 Вольт. L — это фаза, N — ноль.
Но по-большому счету, фазировка или полярность здесь не важны. Поэтому не обязательно выяснять, где у вас в проводке ноль, а где фаза. Блок будет работать одинаково.
Конструктивно в БП на входе стоит мостовой выпрямитель, и ему все равно к какой паре диодов будет подана фаза. Хотя предохранитель изначально и стоит в фазной цепи L.
Обратите внимание, что некоторые блоки могут подключаться как в сеть 220В 50Гц, так и 110В 60Гц (напряжение в США). Для этого у них сбоку имеется переключатель.
Выставьте его в положение 220V, иначе при первом подключении можете спалить внутренние элементы прибора.
Затем идет значок заземления. Это место куда подключается заземляющий проводник, если у вас трехпроводная сеть и дома есть нормальный контур заземления.
Когда в розетках дома только фаза и ноль, без заземляющего провода Pe — данная клемма остается пустой.
После, расположены клеммы со значками «+V» и «-V«. Это как раз таки выход на светодиодную ленту.
Иногда вместо «-V» может быть надпись «COM«.
При подключении светодиодной ленты 12-24В обязательно соблюдайте полярность.
Соответственно «+V» это место, куда подключается плюсовой провод, а «-V» — минусовой.
На тех корпусах, где +V и -V по 4шт и более, все эти выхода запараллелены. Поэтому без разницы, куда вы подключите 4 провода от 2-х лент, под две клеммы «+» и «-» или под четыре.
Однако производители рекомендуют при параллельном подключении нескольких лент, использовать все клеммы блока питания.
Чем мощнее БП, тем больше у него выходных клемм для подключения светодиодных лент.
Когда для вас не принципиальны габариты, то можно даже поставить б/ушный блок питания от компьютера. Главное, чтобы его характеристики подходили.
То есть, выходное стабилизированное напряжение 12 или 24В, и необходимая мощность с 30% запасом.
Правда, такие модели обычно идут с вентилятором и будут сильно шуметь, имейте это ввиду.
Например, там где будет надпись 12V — это плюсовой контакт, а где буквы GND — минусовой.
Когда лента уже идет с припаянными проводами, то как правило, черный цвет обозначает минус, а красный — плюс.
Однако доверяться только цветам не стоит. Всегда проверяйте саму ленту.
Регулировка напряжения на блоке питания
Еще на корпусе с самого краю может быть регулировочный винт. Обозначен он как ADJ.
Он убавляет или добавляет выходное напряжение. Например, когда у вас в сети стабильно ниже чем 220В (200-205В), то и светодиоды в ленте будут гореть не так ярко, как должны.
Подрегулировать это можно с помощью данного винта. Однако специалисты не советуют делать выход больше 12В.
Считается даже лучше, если выходное напряжение будет немного меньшим. Это здорово продлит срок службы ваших светодиодов.
Запомните, что источник питания напрямую влияет на срок работы ленты, если у него выход больше 12 Вольт. Все остальные проблемы, как правило связаны с перегревом, деградацией кристаллов и некачественными производителями.
Причины выхода из строя светодиодной ленты
Светодиодные ленты выходят из строя по разному. Если от перенапряжения — то сгорают все элементы сразу, или перестают светить некоторые сегменты.
Если от перегрева, то неравномерно теряется яркость по всей ленте. Одни светодиоды светят ярче, другие тусклее.
Когда вышел срок службы, то светодиоды равномерно теряют яркость до определенного момента. После достижения минимума, яркость деградации прекращается.
Иногда бывает, что лента начинает самопроизвольно мигать. Если мигает вся одновременно — причина в блоке питания. Если сегментами — то проблема в самой ленте.

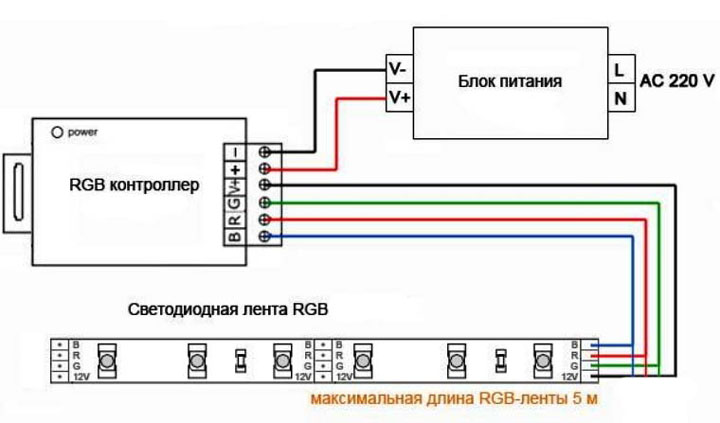

Подключение RGB ленты
Если у вас лента многоцветная — RGB, то в этом случае еще нужно подключить контроллер.
Он устанавливается всегда после БП. Его входное напряжение — 12 или 24Вольт.
То есть, теперь вы подключаете RGB ленту не к источнику питания, а к контроллеру. У многоцветной ленты всего 4 провода.
Каждый провод отвечает за свой цвет:
- синий Blue — клемма «В» на контроллере
- зеленый Green — клемма G
- красный Red — зажим R
- черный или другого цвета провод отличный от первых — клемма V+
Разъем Power (питание) — это место куда подключаются провода питания.
Здесь тоже нужно соблюдать полярность. Плюс с блока на «+V» контроллера, минус к «-V».
Как видите, ничего сложного в подключении блока и светодиодной ленты нет. Главное разобраться в надписях и клеммах.
Место установки
Ну и в конце следует рассмотреть вопрос, где физически можно размещать блоки питания. Тут есть несколько рекомендаций:
- в первую очередь вам необходимо обеспечить вокруг места установки БП воздушное пространство в 20см с каждой стороны.
Оно требуется для естественной вентиляции.
Оно требуется для естественной вентиляции.- нельзя его размещать возле нагревательных приборов и горячих поверхностей. Это ведет к перегреву и снижает максимально допустимую нагрузку для подключения.
- если в схеме применяется два и более источника питания, то не располагайте их вплотную друг к другу.
- не размещайте блок питания так, чтобы на него попадали прямые солнечные лучи.
- не желательно размещать БП в местах, где в дальнейшем не будет доступа для его обслуживания. Всегда предусматривайте для этого какое-либо технологическое отверстие или съемную панель.
Как выбрать блок питания для компьютера?
03.08.2015
Выбрать блок питания для компьютера не так просто, как может казаться. От выбора блока питания будет зависеть стабильность и срок службы компонентов компьютера, поэтому стоит подойти к этому вопросу более серьезно.
В данной статье я попытаюсь перечислить основные моменты, которые помогут определиться в выборе надежного блока питания.
Мощность.
На выходе блок питания дает следующие напряжения +3.3 v, +5 v, +12 v и некоторые вспомогательные -12 v и + 5 VSB. Основная нагрузка ложится на линию +12 V.
Указано, что максимальная суммарная мощность по линиям +3.3V и +5V = 130W, также указано, что максимальная мощность по линии +12V = равна 360W. Обратите внимание, что указаны две виртуальные линии +12V1 и +12V2 по 20 Ампер каждая – это вовсе не означает, что общий ток 40А, так как при токе в 40А и напряжении 12V, мощность бы была 480W (12×40=480).
На самом деле указан максимально возможный ток на каждой линии. Реальный же максимальный ток легко рассчитать по формуле I=P/U, I = 360 / 12 = 30 Ампер.
Также обратите внимание на строчку ниже:
The +3.3V & +5V & +12V total output shall not exceed 427.9 W – получается что суммарная мощность по всем линиям не должна превышать 427.9W. В итоге мы получаем не 490W (130 + 360), а всего лишь 427.9. Опять же важно понимать, что если нагрузка на линии +3.3V и 5V будет, скажем 100W, то отняв от максимальной мощности 100W, т.е. 427.9 – 100 = 327.9. В итоге мы получим 327.9W в остатке на линии +12V. Конечно, в современных компьютерах нагрузка на линии +3.3V и +5V вряд ли будет больше 50-60W, поэтому смело можно считать, что мощность на линии +12V будет 360W, а ток 30A.
Расчет мощности блока питания.
Для расчета мощности блока питания можете воспользоваться этим калькулятором http://www.extreme.outervision.com/psucalculatorlite.jsp , сервис на английском языке, но думаю разобраться можно.
По своему опыту могу сказать, что для любого офисного компьютера вполне достаточно блока питания на 300W. Для игрового хватит БП на 400 — 500W, для самых мощных игровых с очень мощной видеокартой или с двумя в режиме SLI или Crossfire – необходим блок на 600 — 700W.
Процессор обычно потребляет от 35 до 135W, выдеокарта от 30 до 340W, материнская плата 30-40W, 1 планка памяти 3-5W, жесткий диск 10-20W. Учитывайте также, что основная нагрузка ложится на линию 12V. Да, и не забудьте добавить запас 20-30% с расчетом на будущее.
КПД.
Не маловажным будет КПД блока питания. КПД (коэффициент полезного действия) — это отношение выходной мощности к потребляемой. Если бы блок питания мог преобразовать электрическую энергию без потерь, то его КПД был 100%, но пока это невозможно.
Приведу пример, для того, чтобы блоку питания с КПД 80% обеспечить на выходе мощность 400W, он должен потреблять от сети не больше 500W. Тот же блок питания, но с КПД 70%, будет потреблять около 571W. Опять же, если блок питания не сильно нагружен, например на 200W, то и потреблять от сети он будет тоже меньше, 250W при КПД 80% и приблизительно 286 при КПД 70%.
Существует организация, которая тестирует блоки питания на соответствие определенному уровню сертификации. Сертификация 80 Plus проводилась только для электросети 115В распространенной, например в США. Начиная с уровня 80 Plus Bronze, блоки питания тестируются для использования в электросети 230В. Например, для прохождения сертификации уровня 80 Plus Bronze КПД блока питания должен быть 81% при нагрузке 20%, 85% при нагрузке 50% и 81% при нагрузке 100%.
Наличие одного из логотипов на блоке питания говорит о том, что блок питания соответствует определенному уровню сертификации.
Плюсы блока питания с высоким КПД:
Во-первых, меньше энергии выделяется в виде тепла, соответственно системе охлаждения блока питания нужно отводить меньше тепла, следовательно, и шума от работы вентилятора меньше. Во-вторых, небольшая экономия на электричестве. В-третьих, качество у данных БП высокое.
Активный или пассивный PFC?
PFC (Power Factor Correction) – Коррекция фактора (коэффициента) мощности. Фактором мощности называется отношение активной мощности к полной (активной + реактивной).
Так как реальная нагрузка обычно имеет еще индуктивную и емкостную составляющие, то к активной мощности добавляется реактивная. Нагрузкой реактивная мощность не потребляется – полученная в течение одного полупериода сетевого напряжения, она полностью отдается обратно в сеть в течение следующего полупериода, впустую нагружая питающие провода. Получается, что от реактивной мощности толку ноль, и с ней по возможности борются, с помощью различных корректирующих устройств.
PFC — бывает пассивным и активным.
Преимущества активного PFC:
Активный PFC обеспечивает близкий к идеальному коэффициент мощности (у активного 0.95-0.98 против 0.75 у пассивного).
Активный PFC стабилизирует входное напряжение основного стабилизатора, блок питания становится менее чувствительным к пониженному сетевому напряжению.
Активный PFC улучшает реакцию блока питания во время кратковременных провалов сетевого напряжения.
Недостатки активного PFC:
Снижает надежность блока питания, так как усложняется устройство самого блока питания. Требуется дополнительное охлаждение. В целом преимущества активного PFC перевешивают его недостатки.
Подробно про PFC можно прочитать здесь.
В принципе можно не обращать внимания на тип PFC. В любом случае, при покупке блока питания меньшей мощности, в нем, скорее всего, будет пассивный PFC, при покупке более мощного блока от 500 W – вы, скорее всего, получите блок с активным PFC.
Система охлаждения блоков питания.
Наличие в блоке питания, вентилятора считается нормой, его диаметр чаще всего 120, 135 или 140 мм.
Кабели и разъемы.
Обратите внимание на количество разъемов и длину кабелей идущих от блока питания, в зависимости от высоты корпуса нужно выбрать БП с соответствующими по длине кабелями. Для небольшого корпуса достаточно длины 40-45 см.
Современный блок питания имеет следующие разъемы:
Модульные кабели и разъемы.
Многие более мощные блоки питания сейчас используют модульное подключение кабелей с разъемами. Это удобно, тем, что нет надобности, держать неиспользуемые кабели внутри корпуса, к тому же меньше путаницы с проводами, просто добавляем по мере необходимости. Отсутствие лишних кабелей, также улучшает циркуляцию воздуха в корпусе. Обычно в этих блоках питания несъемные только разъемы для питания материнской платы и процессора.
Производители.
Производители блоков питания делятся на три группы:
- Производят свою продукцию – это такие бренды, как FSP, Enermax, HEC, Seasonic, Delta, Hipro.
- Производят свою продукцию, частично перекладывая производство на другие компании, например Corsair, Antec, Silverstone, PC Power & Cooling, Zalman.
- Перепродают под собственной маркой (некоторые влияют на качество и выбор компонентов, некоторые нет), например Chiftec, Cooler Master, Gigabyte, OCZ, Thermaltake.
Можно смело приобретать продукцию этих брендов. В интернете можно найти обзоры и тесты многих блоков питания и ориентироваться по ним.
Надеюсь, данная статья поможет вам дать ответ на вопрос «как выбрать блок питания для компьютера?».
Как выбрать блок питания для ПК — Интернет
Как рассчитать мощность и на что обратить внимание
Выбор блока питания для ПК — крайне редкое событие.
Чаще это случается вместе с покупкой всего системного блока и прекращает волновать пользователя даже при дальнейших апгрейдах комплектующих. Тем не менее, по разным причинам, необходимость в новом блоке питания может возникнуть у каждого владельца компьютера.
Размер имеет значение
В поиске подходящего блока питания элементарно не учесть одну простую особенность — его размер. Часто компьютерный корпус имеет ограниченное пространство для установки блока питания. Перед покупкой необходимо выяснить, влезет ли данная модель в корпус вашего ПК.
Блоком питания обеспечивается работа всех компонентов: HDD/SSD дисков, материнской платы, процессора, видеокарты, систем охлаждения и прочих. Поэтому необходимо учитывать их совместимость и наличие необходимых кабелей и шлейфов. Выбор становится еще интереснее, если блок должен питать устаревшие устройства, которые требуют особых разъемов подключения. Принимаем всё это во внимание и приступаем к выбору.
Форм-фактор
Не требуется измерять пространство внутри корпуса линейкой, чтобы понять, какого размера блок питания вам необходим. Достаточно разобраться в их форм-факторах. В настоящее время существуют: ATX, SFX, TFX. Форм-фактор ATX встречается гораздо чаще всех остальных. Даже корпуса Micro Tower часто способны вместить такой блок. Все остальные типоразмеры используются крайне редко.
ATX — самый популярный форм-фактор с размерами 150 x 86 x 140 мм (Ш х В х Г). Бывает двух видов: с закрытым вентилятором диаметром 80 мм и открытым вентилятором диаметром 120 мм.
SFX — имеет меньшие габариты, по сравнению с ATX. Используется в компактных компьютерах.
TFX — вытянутый блок для малогабаритных ПК.
Если вы не рассматриваете модели блоков питания для сервера, вероятнее всего, вам подойдет ATX формат.
Кабели и разъемы
Блок питания включает в себя множество кабелей с различными разъемами для подключения комплектующих.
Разберемся в них по отдельности:
- Кабель питания 20+4 pin — предназначен для подключения материнской платы. Раньше её подключали с помощью 20-пинового кабеля, сегодня он является устаревшим.
- Кабель питания для процессора — есть разновидности 4 pin, 8 pin и, совместимый с обоими вариантами, 4+4 pin. 8-pin используется для мощных процессоров.
- Кабель SATA — служит для подключения жесткого диска и SSD накопителя.
- Кабель Molex — в современном мире чаще используется как питание для вентиляторов, подсветки. При наличии соответствующих переходников может выступать питанием SATA устройств или дополнительным питанием видеокарты.
- Кабель питания видеокарты — существуют разновидности 6 pin, 6+2 pin и 8 pin. Требуется не для всех видеокарт, а только для моделей, требующих дополнительное питание.
- Кабель питания флоппи-дисковода — на сегодняшний день является устаревшим.
К выбору блока питания лучше подходить после того, как будут определены все остальные комплектующие.
Таким образом, вам будет известно, каким кабелем необходимо питать процессор, сколько SATA устройств в вашем компьютере, требуется ли дополнительное питание для видеокарты, сколько в корпусе вентиляторов и т.д. Исходя из этих данных, можно выбрать блок питания с уверенностью, что кабелей хватит всем комплектующим. Лучше выбирать модель с небольшим запасом, на случай, если понадобится еще один накопитель или более мощная видеокарта. Некоторые модели блоков питания позволяют отстегнуть неиспользуемые кабели, чтобы они не мешались.
Мощность блока питания
С форм-фактором и подключением разобрались, пора определить мощность. Она варьируется от 300 Вт до 2 кВт и более. Какую выбрать — зависит от мощности подключенных компонентов. Простым и оптимальным расчетом является сумма TDP (расчетная тепловая мощность) процессора и видеокарты, умноженная на 1,5. Например, для ПК на процессоре Intel Core i5-9400F (65 Вт) и с видеокартой GeForce 1050Ti (75 Вт) хорошим вариантом будет блок питания мощностью от 450 Вт.
Нагрузка на него составляла бы около 50%. 750-ваттный работал бы примерно в треть силы (30%). Лучше выбирать с запасом, а не покупать блок, который работал бы в полную силу, т.к. это может сократить срок его службы и существенно увеличит уровень шума вентилятора.
Что еще нужно знать?
К вышесказанному остаётся добавить пару вещей, которые стоит учесть: это энергоэффективность и наличие различных защит. Энергоэффективность (КПД) вам подскажет сертификат 80PLUS. Он делит блоки питания на уровни: Bronze, Silver и Gold. С развитием технологий к ним добавились Platinum и Titanium. Сертификат позволяет узнать, сколько электроэнергии теряется при преобразовании переменного тока в постоянный. Соответственно, чем лучше сертификат, тем выше КПД.
Что касается защит, то они могут воспрепятствовать возникновению короткого замыкания (SCP), перегрева (OTP) и перегрузки (OVP). Кроме того, они позволят сохранить работоспособность компьютера при скачках (OCP) и проседании (UVP) напряжения.
Производителем могут указываться и защиты, не связанные с электричеством, например, защита подшипника от пыли. Ищите информацию о наличии конкретных схем защиты в описании к товару.
Вот и всё, этих основных знаний достаточно, чтобы приступить к выбору блока питания для своего компьютера и не ошибиться
Мощность блока питания
Для расчета мощности блока питания компьютера необходимо просуммировать количество потребляемой электроэнергии каждым компонентом компьютера.
Конечно, обычному пользователю довольно сложно самостоятельно сложить все значения, тем более на некоторые компьютерные комплектующие просто не указывается потребляемая мощность самим производителями или же значения заведомо завышены. Если вы не хотите тратить время на изучение всех характеристик комплектующих, то можете воспользоваться онлайн калькулятором расчета мощности блока питания (ссылки в конце статьи), хоть в этих сервисах значения и не всегда истины, но можно получить примерное значение, что вполне хватит для определения мощности блока питания.
После получения условной мощности блока питания, необходимо добавить «запасные ватты» — это около 10-20% от общей мощности. Запас нужен для того, чтобы блок питания не эксплуатировался на максимальной мощности.
Если блок питания будет с недостаточной мощностью, то это вызовет ряд неполадок: зависание, самостоятельные перезагрузки, пощелкивание головки жесткого диска, а также выключение компьютера.
Если вы собираете мощную систему, то стандартного блока питания на 300, 400-ватт, поставляемого с корпусом, просто не хватит. Конечно, можно не заниматься подсчетами и выбором блока питания, а сразу взять на 1500 ватт, но кому захочется переплачивать впустую.
Можно сделать и условные рекомендации, ведь для вычисления мощности блока питания необходимо просуммировать все компоненты входящие в компьютер. Тут нужно лишь учитывать, что каждый слот PCI Express x16 потребляет до 75 W, а также учитывать возможные связки видеокарт в режиме NVIDIA SLI или ATI Crossfire. Также надо учитывать, что процессоры high-end класса потребляют значительно больше электроэнергии, чем процессоры low-end класса.
- для современных офисных и домашних компьютеров вполне подойдут блоки питания мощностью 400-450 Вт, со встроенной видеокартой или дискретной видеокартой low-end класса;
- для игровых компьютеров среднего уровня (без SLI и Crossfire) — 550-650 ватт.
- для игровых компьютеров hi-end класса с несколькими видеокартами (SLI или Crossfire) — 700 Вт и выше.
Мощность блока питания производители печатают на наклейке большим шрифтом. Мощность блока питания – это сколько он сможет отдать энергии подключаемым к нему компонентам.
Как писалось выше, просчитать мощность можно через онлайн калькулятор расчета мощности блока питания и добавить к нему 10-20% «запасной мощности». Однако на самом деле, все немного сложнее, ведь блок питания дает разное напряжение 12В, 5В, -12В, 3,3В, то есть, каждая линия напряжения использует только свою мощность. Но в самом блоке питания установлен один трансформатор, который генерирует все эти напряжения для питания комплектующих компьютера.
Есть, конечно, блоки питания с двумя трансформаторами и чаще всего их используют для серверов. Но в обычных компьютерах используют блоки питания с одним трансформатором и поэтому мощность каждой линии напряжения вполне может «плавать» — то есть, увеличиваться, если на остальных линиях нагрузка слабая или же уменьшаться, если другие линии перегружены. А на блоках питания пишут именно максимальную мощность для каждой линии, и если их просуммировать, то полученная мощность будет выше мощности блока питания.
Производитель умышленно завышает номинальную мощность блока питания, которую он не способен обеспечивать. А все прожорливые компоненты компьютера (видеокарта и процессор) получают питание именно от +12 В, поэтому нужно обращать внимание указанным для нее значениям токов.
Если блок питания качественный, то эту информацию укажут на боковой наклейке в виде таблицы или списка.
https://www.
bequiet.com/ru/psucalculator
https://www.coolermaster.com/power-supply-calculator/
Блок питания ПК — расчет мощности, на что обратить внимание при выборе / Статьи и обзоры
22.05.2013
Блок питания ПК — расчет мощности, на что обратить внимание при выборе
При покупке компьютера в уже готовой конфигурации в магазине многие просто не обращают внимание на то, какой блок питания установлен в покупаемом корпусе. И совершенно напрасно. Ведь от блока питания (БП) зависит стабильность работы и долговечность Вашего компьютера. Из-за некачественного или маломощного блока питания компьютер может самопроизвольно выключаться, выдавать ошибку или просто зависать.
В конечном счете, это может привести к преждевременному выходу из строя дорогостоящих комплектующих компьютера. Поэтому рекомендуется всегда интересоваться тем, какой блок питания установлен в системном блоке.
А лучше всего самостоятельно выбрать блок питания и приобрести его уже отдельно от корпуса. На какие же немаловажные аспекты стоит обратить внимание при выборе блока питания?
Мощность блока питания
Главным параметром любого блока питания для компьютера является его мощность. Этот параметр должен рассчитываться индивидуально для каждого ПК, в зависимости от потребляемой мощности всех компонентов системы. Правильный расчет мощности БП — это один из залогов оптимального выбора блока питания для Вашего компьютера. Естественно, чтобы рассчитать какое количество энергии потребляет Ваш компьютер, необходимо сложить параметры потребления энергии всех его отдельных узлов – процессора, видеокарты и пр.
Для этого можно зайти на сайты производителей устройств, установленных в Вашем системном блоке, и узнать потребляемую мощность каждого компонента системы. После сложения потребляемой мощности всеми устройствами следует добавить к получившемуся значению еще примерно 15 – 25 процентов.
Этот запас нужен для того, чтобы блок питания не работал все время на своей максимальной мощности. Тем самым, увеличится ресурс его использования.
Автоматически рассчитать мощность необходимого Вам БП можно с помощью специальных калькуляторов в Интернете, например:
http://www.coolermaster.outervision.com/
http://www.msi.com/service/power-supply-calculator/
http://www.thermaltake.outervision.com/
http://www.extreme.outervision.com/psucalculatorlite.jsp
Для автоматического подсчета мощности Вам нужно только выбрать комплектующие Вашего системного блока, включая тип процессора, материнской платы, оперативной памяти, видеокарты, винчестера, дополнительных устройств и указать количество установленных компонентов. Стоит отметить, что не все эти онлайн-калькуляторы считают одинаково и порой разница между значениями оптимальной мощности в двух разных калькуляторах может превосходить 100 Вт.
При выборе блока питания для своего ПК обращайте внимание не на его пиковую мощность, а на номинальную, то есть на ту мощность, которую блок питания может надежно обеспечивать постоянно в течение длительного времени.
Еще нужно иметь в виду, что каждое из устройств в системном блоке подключается к одному или нескольким каналам напряжения, потребляя от них ток. Блок питания выдает разное напряжение по нескольким таким линиям. Основная же нагрузка приходится на каналы +12V. Именно к этим каналам подключается процессор, видеокарта, винчестер и прочие основополагающие компоненты компьютера. Поэтому лучше всего, если таких каналов в блоке питания будет несколько (+12V1, +12V2, +12V3, +12V4 и т.д.), а их суммарная мощность будет как можно больше.
Сегодня практически для любой домашней или офисной системы потребуется блок питания на 400 — 500 Вт. Вообще, даже для средненького или уже немного устаревшего компьютера желательно приобрести средний или мощный блок питания. Для домашних и игровых систем подойдут блоки питания мощностью 450 – 550 Вт. Для более продвинутых геймерских систем или компьютеров с двумя видеокартами рекомендуется приобретать блоки питания мощностью 600 – 700 Вт. Если Вы планируете разгон комплектующих своего системного блока, то также лучше предпочесть более мощный блок питания.
Типы БП
По типу подключения отходящих линий все блоки питания можно разделить на три типа:
— Стандартные
Стандартный блок питания – это дешевая и простая модель, в которой все кабели напрямую соединены с БП. Тем самым, обеспечивается меньше потерь при проводной передаче. Зато в системном блоке получается беспорядок в кабелях, что создает определенные препятствия для свободной циркуляции воздуха и эффективной работы системы охлаждения.
— Модульные
В модульном блоке питания кабели соединяются с ним посредством специальных разъемов, благодаря чему пользователь имеет возможность подключать кабели по необходимости. Использование модульного блока питания позволяет избавиться от незадействованных кабелей, упорядочить их и, тем самым, обеспечить свободную циркуляцию воздуха внутри системного блока. Недостатком модульных БП считаются высокие потери при проводной передаче.
— Гибридные
Такие блоки питания сочетают в себе преимущества стандартных и модульных БП. В них наиболее важные кабели подключены напрямую к блоку питания, а дополнительные – посредством модульного решения. Таким образом, достигаются и упорядочивание кабелей внутри системного блока, и меньшие потери при проводной передаче.
Коррекция фактора мощности (PFC)
Важно, чтобы в выбираемом Вам блоке питания была так называемая коррекция коэффициента мощности или модуль PFC (Power Factor Correction). Наличие в цепи импульсных БП конденсаторов и катушек приводит к тому, что энергия сети превращается в потребляемую энергию нелинейно.
Коррекция фактора мощности (PFC) предназначена для того, чтобы сглаживать возникающие пульсации и «растягивать» их по времени. Тем самым, корректируется коэффициент мощности и стабилизируются параметры работы всей схемы электропитания. Модуль PFC в блоке питания может быть пассивным или активным:
— Пассивный PFC
Пассивный модель PFC представляет собой обычную катушку (дроссель), сглаживающую пульсацию напряжения.
Однако эффективность работы пассивного модуля очень низкая, поэтому его устанавливают только в недорогие, бюджетные БП.
— Активный PFC
Активная система коррекции мощности представляет собой дополнительную плату, стабилизирующую входное напряжение и «глотающую» кратковременные провалы напряжения. Активный модель PFC обеспечивает практически идеальный коэффициент мощности, фильтрует помехи сети и, в целом, улучшает работу блока питания. Конечно, рекомендуется приобретать БП именно с активной системой коррекции мощности.
Другие параметры блока питания
Блок питания в идеале должен быть как можно менее шумным. Вентиляторы на блок питания обычно устанавливаются как на боковой стенке, так и снизу. В дешевых блоках питания зачастую не предусмотрено наличие системы автоматической регулировки оборотов вентилятора. Это приводит к тому, что вентилятор в БП работает на предельных оборотах, создавая повышенный шум и нередко просто перегреваясь.
При выборе блока питания необходимо обратить свое внимание на вентилятор или кулер. Желательно, чтобы он был как можно больше, например, размером 120х120 мм. Чем больше размер кулера, тем меньше шума от его работы.
Еще распространенно такое мнение, что для определения качества исполнения блока питания, необходимо поддержать его в руках и оценить его вес. Большой вес блока питания свидетельствует об отсутствии экономии на комплектующих, большом размере трансформаторов с радиаторами и оптимальном количестве дросселей.
Однако такая точка зрения уже выглядит устаревшей, ведь современные модели блоков питания для ПК могут обладать сравнительно малым весом и габаритами при феноменальной мощности. Достигается это за счет за счет снижения размеров силового трансформатора и улучшенной схемы БП.
А вот на производителя блока питания, конечно же, нужно обращать самое пристальное внимание. Блоки питания от проверенных и известных производителей, безусловно, тоже могут быть не лишены брака, однако все же их продукция изготавливается не в кустарных условиях и проходит определенный контроль качества.
Среди блоков питания от неизвестных производителей, к сожалению, встречается немало изделий с отвратительным качеством сборки и несоответствием заявленным характеристикам. В числе надежных производителей можно назвать блоки питания от FSP, Cooler Master, Antec, OCZ, Zalman, Enermax, Hiper и некоторых других.
Безусловно, не стоит лишний раз экономить на покупке блока питания для своего компьютера. Ведь такая экономия может обернуться для Вас необходимостью покупки новой материнской карты или процессора, вышедших из строя из-за сбоев в работе БП. Помните, что покупка фирменного и качественного блока питания необходимой мощности – это один из залогов стабильной работы Вашего ПК.
Расчет оптимальной стоимости солнечной энергии — Отличные предложения по расчету солнечной энергии от глобальных продавцов расчета солнечной энергии
Отличные новости !!! Вы находитесь в нужном месте для расчета солнечной энергии.
К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны.
Но вам, возможно, придется действовать быстро, поскольку этот лучший расчет солнечной энергии должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили расчет солнечной энергии на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в расчете солнечной энергии и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции.
и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше.
Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы согласитесь, что вы получите расчет солнечной энергии по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

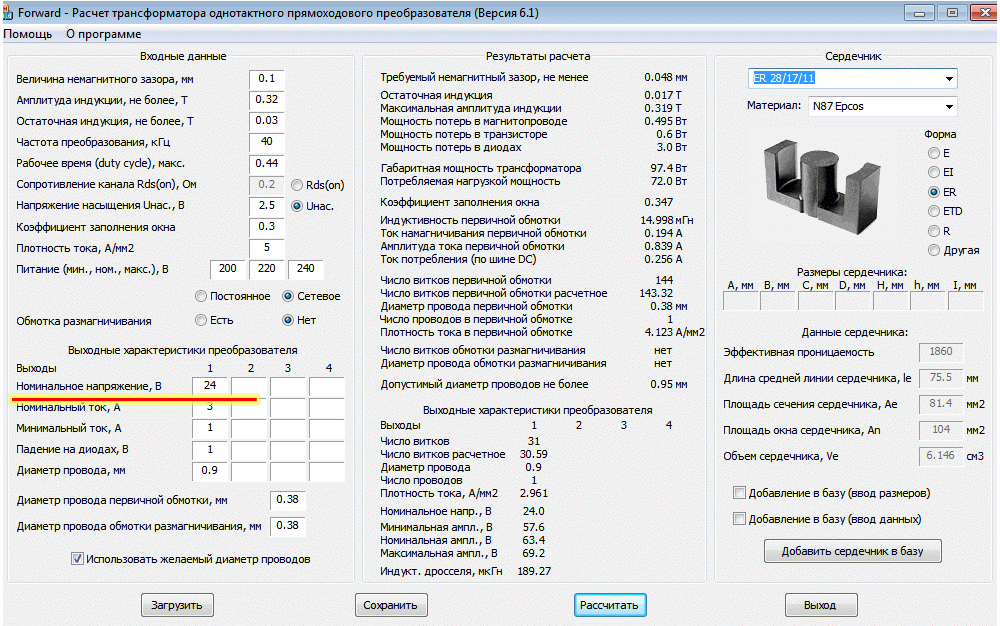

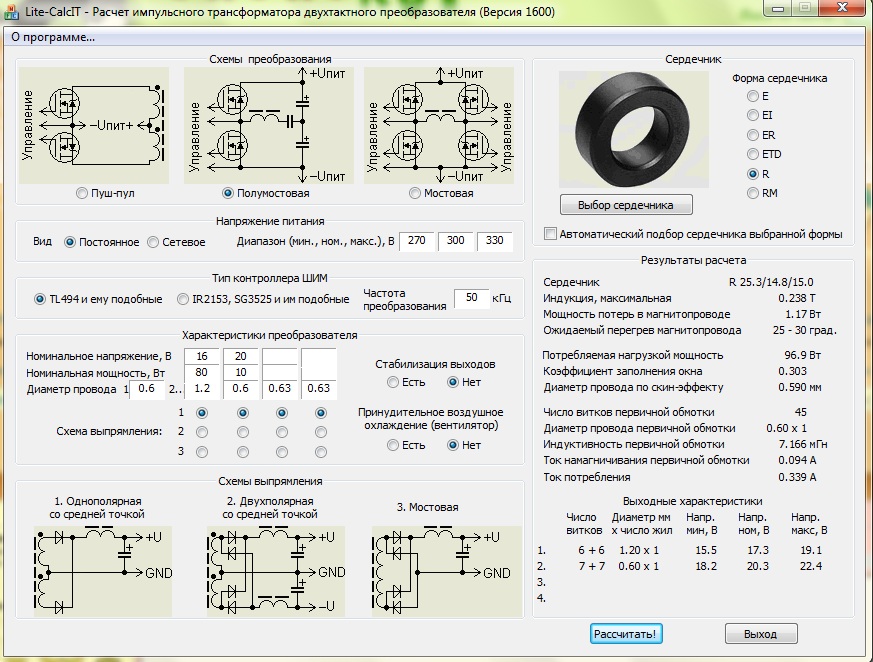

| Описание | Тип блока питания | Помогите | |
|---|---|---|---|
Входное напряжение преобразуется в более низкое выходное напряжение. | Понижающий преобразователь | Помощь с понижающим / понижающим преобразователем | |
| Входное напряжение преобразуется в более высокое выходное напряжение. | Повышающий преобразователь | Помощь для Повышающий преобразователь | |
| Входное напряжение преобразуется в отрицательное напряжение. | Buck-Boost Преобразователь | Помощь для Buck-Boost | |
Несколько изолированных выходных напряжений, до прибл. Возможно 250. | Обратный преобразователь | Помощь для Обратный преобразователь | |
| Одно электрически изолированное напряжение, прибл.100 Вт. | одиночный транзистор Прямой преобразователь | Помощь для одиночный транзистор Прямой преобразователь | |
| Одно электрически изолированное напряжение, прибл. 1 кВт. | Двухтранзисторный Прямой преобразователь | Помощь для Двухтранзисторный прямой преобразователь | |
Одно электрически изолированное напряжение до нескольких кВт. | Полумост Двухтактный преобразователь | Помощь для Полумост Двухтактный преобразователь | |
| Одно электрически изолированное напряжение до нескольких кВт. | Полный мост Двухтактный преобразователь | Помощь для Полный мост Двухтактный преобразователь | |
| Импульсный источник питания для синусоидального сетевого тока. | Предрегулятор коэффициента мощности (PFC) | Помощь для Коэффициент мощности Предварительный регулятор | |
Расчет индуктора L на макс. ток I. | Индуктор расчет | Помогите с Индуктор расчет |
Линейно-регулируемый vs.Импульсный источник питания | EAGLE
Для повседневных электронных устройств, особенно с интегральными схемами, требуется надежный источник постоянного напряжения, который может обеспечивать питание в любое время без каких-либо сбоев. В этом блоге мы рассмотрим две топологии источников питания, которые следует рассмотреть для вашего следующего проекта: источники питания с линейной стабилизацией и импульсные источники питания. Выбор источника питания зависит от ваших требований к эффективности, занимаемому пространству, регулировке мощности, времени отклика при переходных процессах и стоимости.
Источник питания с линейной регулировкой
Линейные регуляторы были предпочтительными источниками питания до 1970-х годов для преобразования переменного тока (AC) в установившийся постоянный ток (DC) для электронных устройств.
Хотя сегодня этот тип источника питания не используется так широко, он по-прежнему остается лучшим выбором для приложений, требующих минимального шума и пульсаций.
Они могут быть громоздкими, но источники питания с линейным регулированием бесшумны. (Источник изображения)
Как они работают
Основным компонентом, обеспечивающим работу линейного регулятора, является стальной или чугунный трансформатор.Этот трансформатор выполняет две функции:
- Он действует как барьер для разделения входа высокого напряжения переменного тока от входа низкого напряжения постоянного тока, который также отфильтровывает любой шум, попадающий в выходное напряжение.
- Он снижает входное напряжение переменного тока с 115/230 В до примерно 30 В, которое затем может быть преобразовано в постоянное напряжение постоянного тока.
Напряжение переменного тока сначала понижается трансформатором, а затем выпрямляется несколькими диодами. Затем он сглаживается до низкого постоянного напряжения парой больших электролитических конденсаторов.
Это низкое постоянное напряжение затем регулируется как стабильное выходное напряжение с помощью транзистора или интегральной схемы.
Вот блок питания с линейным регулятором. (Источник изображения)
Регулятор напряжения в линейном источнике питания действует как переменный резистор. Это позволяет изменять значение выходного сопротивления в соответствии с требованиями к выходной мощности. Поскольку регулятор напряжения постоянно сопротивляется току для поддержания напряжения, он также действует как устройство рассеивания мощности.Это означает, что полезная мощность постоянно теряется в виде тепла, чтобы поддерживать постоянный уровень напряжения.
Трансформатор — это уже крупный компонент, который необходимо разместить на печатной плате (PCB). Из-за постоянной мощности и тепловыделения для источника питания линейного регулятора потребуется радиатор. Сами по себе эти два компонента делают устройство очень тяжелым и громоздким по сравнению с небольшим форм-фактором импульсного источника питания.
Предпочтительные приложения
Линейные регуляторыизвестны своим низким КПД и большими размерами, но они обеспечивают бесшумное выходное напряжение.Это делает их идеальными для любого устройства, требующего высокой частоты и низкого уровня шума, например:
- Цепи управления
- Усилители малошумящие
- Сигнальные процессоры
- Автоматизированное и лабораторное испытательное оборудование
- Датчики и схемы сбора данных
Преимущества и недостатки
Источники питания с линейной стабилизацией могут быть громоздкими и неэффективными, но их низкий уровень шума идеально подходит для приложений, чувствительных к шуму. Некоторые преимущества и недостатки этой топологии, которые следует учитывать, включают:
Преимущества
- Простое приложение .Линейные регуляторы могут быть реализованы как единый блок и добавлены в схему всего двумя дополнительными фильтрующими конденсаторами. Это позволяет инженерам любого уровня подготовки легко планировать и проектировать с нуля.
- Низкая стоимость . Если вашему устройству требуется выходная мощность менее 10 Вт, то стоимость компонентов и производства намного ниже по сравнению с импульсными источниками питания.
- Низкий уровень шума / пульсаций . Линейные регуляторы имеют очень низкие пульсации выходного напряжения и широкую полосу пропускания.Это делает их идеальными для любых чувствительных к шуму приложений, включая устройства связи и радио.
Это позволяет инженерам любого уровня подготовки легко планировать и проектировать с нуля.Недостатки
- Ограниченная гибкость . Линейные регуляторы можно использовать только для понижения напряжения. Для источника питания переменного и постоянного тока трансформатор с выпрямлением и фильтрацией необходимо разместить перед линейным источником питания, что увеличит общие затраты и усилия.
- Ограниченный выход . Источники питания с линейной стабилизацией обеспечивают только одно выходное напряжение. Если вам нужно больше, вам нужно будет добавить отдельный линейный регулятор напряжения для каждого требуемого выхода.
- Низкая эффективность . Среднее устройство с линейной регулировкой достигает КПД от 30% до 60% за счет рассеивания тепла. Это также требует добавления радиатора, который увеличивает размер и вес устройства.
Если вам нужно больше, вам нужно будет добавить отдельный линейный регулятор напряжения для каждого требуемого выхода.В наше время энергоэффективных устройств низкий КПД линейно регулируемого источника питания может стать убийцей. Нормальный источник питания с линейной регулировкой будет работать с КПД около 60% при выходном напряжении 24 В.Когда вы рассматриваете входную мощность 100 Вт, вы получаете 40 Вт потери мощности.
Прежде чем рассматривать возможность использования источника питания с линейной регулировкой, мы настоятельно рекомендуем учитывать потери мощности, которые вы получите от входа к выходу. Вы можете быстро оценить эффективность линейного регулятора по следующей формуле:
Импульсный источник питания (SMPS)
Импульсные источники питания были представлены в 1970-х годах и быстро стали самым популярным способом подачи постоянного тока на электронные устройства.
Что делает их такими замечательными? По сравнению с линейными регуляторами выделяются их высокий КПД и производительность.
В стандартный адаптер переменного тока входит импульсный блок питания. (Источник изображения)
Как они работают
Импульсный источник питания регулирует выходное напряжение с широтно-импульсной модуляцией (ШИМ). Этот процесс создает высокочастотный шум, но обеспечивает высокую эффективность при небольшом форм-факторе. При подключении к сети переменного тока напряжение 115 В или 230 В сначала выпрямляется и сглаживается набором диодов и конденсаторов, которые обеспечивают высокое напряжение постоянного тока.Это высокое постоянное напряжение затем понижается с помощью небольшого ферритового трансформатора и набора транзисторов. В процессе понижения сохраняется высокая частота переключения от 200 кГц до 500 кГц.
Низкое постоянное напряжение, наконец, преобразуется в устойчивый выход постоянного тока с помощью другого набора диодов, конденсаторов и катушек индуктивности.
Любое регулирование, необходимое для поддержания постоянного выходного напряжения, осуществляется путем регулировки ширины импульса высокочастотного сигнала. Этот процесс регулирования работает через цепь обратной связи, которая постоянно контролирует выходное напряжение и при необходимости регулирует соотношение включения-выключения сигнала ШИМ.
Вот импульсный блок питания, в котором на тонну больше деталей, чем с линейным регулированием. (Источник изображения)
Предпочтительные приложения
Чаще всего импульсные блоки питания используются в приложениях, где важны время автономной работы и температура, например:
- Электролиз, обработка отходов или применение топливных элементов
- Двигатели постоянного тока, игровые автоматы, авиация и морское применение
- Научно-исследовательское, производственное и испытательное оборудование
- Зарядка литий-ионных батарей, используемых в авиации и транспортных средствах
- Процессы гальваники, анодирования и гальванопластики
Преимущества и недостатки
Импульсные источники питания могут иметь более высокий КПД, чем линейные регуляторы, но их шум делает их плохим выбором для приложений радиосвязи и связи.
Некоторые преимущества и недостатки этой топологии, которые следует учитывать, включают:
Преимущества
- Малый форм-фактор . Понижающий трансформатор в ИИП работает на высокой частоте, что, в свою очередь, уменьшает его объем и вес. Это позволяет импульсному источнику питания иметь гораздо меньший форм-фактор, чем линейные регуляторы.
- Высокая эффективность . Регулирование напряжения в импульсном источнике питания осуществляется без чрезмерного рассеивания тепла.КПД SMPS может достигать 85% -90%.
- Гибкие приложения . К импульсному источнику питания могут быть добавлены дополнительные обмотки, чтобы обеспечить более одного выходного напряжения. ИИП с трансформаторной развязкой может также обеспечивать выходное напряжение, не зависящее от входного напряжения.
Недостатки
- Сложная конструкция . По сравнению с линейными регуляторами планирование и проектирование импульсных источников питания обычно предназначено для специалистов по энергетике. Это не лучший источник питания, если вы планируете разработать свой собственный без внимательного изучения и опыта.
- Высокочастотный шум . Операция переключения полевого МОП-транзистора в импульсном источнике питания обеспечивает высокочастотный шум в выходном напряжении. Это часто требует использования радиочастотного экранирования и фильтров электромагнитных помех в чувствительных к шуму устройствах.
- Более высокая стоимость . Для более низкой выходной мощности 10 Вт или менее дешевле использовать линейно регулируемый источник питания.
Это не лучший источник питания, если вы планируете разработать свой собственный без внимательного изучения и опыта.Импульсные блоки питания никуда не денутся и станут лучшим выбором для приложений, не чувствительных к шуму. Сюда входят такие устройства, как зарядные устройства для мобильных телефонов, двигатели постоянного тока и многое другое.
Сравнение линейного регулятораи SMPS
Теперь мы рассмотрим окончательное сравнение линейно-регулируемых и импульсных источников питания при их параллельном сравнении.
Некоторые из наиболее важных требований, которые необходимо учитывать, включая размер / вес, диапазон входного напряжения, рейтинг эффективности и уровень шума среди других факторов.Вот как он распадается:
Как спроектировать свой собственный Это выходит за рамки этого блога, чтобы объяснить, как разработать линейно регулируемый или импульсный источник питания. Однако есть несколько руководств, которыми мы хотели бы поделиться. Имейте в виду, что конструкция SMPS требует высокого уровня сложности и не рекомендуется новичку в проектировании электроники. Руководства по проектированию линейно регулируемых источников питания
Руководства по проектированию импульсных источников питания
Power On В наши дни большинство электронных устройств должны преобразовывать сеть переменного тока в постоянное выходное напряжение.Для этой цели необходимо рассмотреть две топологии: источники питания с линейным регулированием и импульсные источники питания. Линейное регулирование идеально подходит для приложений, требующих низкого уровня шума, тогда как импульсные источники питания лучше подходят для портативных устройств, где важны срок службы батареи и эффективность.
Решая, какую топологию выбрать, всегда учитывайте требуемый рейтинг эффективности, форм-фактор, выходную регулировку и требования к шуму. Готовы разработать свой первый линейный регулируемый или импульсный источник питания? Попробуйте Autodesk EAGLE бесплатно сегодня!
| Источники питания с линейной регулировкой | Импульсный источник питания | |
| Размер | Линейный блок питания мощностью 50 Вт обычно 3 x 5 x 5.5 ” | Импульсный блок питания мощностью 50 Вт, обычно 3 x 5 x 1 дюйм |
| Вес | Линейный источник питания 50 Вт — 4 фунта | Импульсный источник питания 50 Вт — 0,62 фунта |
| Диапазон входного напряжения | 105 — 125 В переменного тока и / или 210–250 В перем. Тока | 90 — 132 В переменного тока или 180 — 264 В переменного тока без коррекции коэффициента мощности 90-264 В переменного тока с PFC |
| КПД | Обычно 40% -60% | Обычно 70% -85% |
| EMI | Низкая | Высокая |
| Утечка | Низкая | Высокая |
| Схема проектирования | Средняя сложность, возможно проектирование с помощью направляющих | Высокая сложность, требует специальных знаний |
| Нормы нагрузки | 0. |
Ваш комментарий будет первым
