Блок питания какой выбрать: какой БП лучше, выбор по мощности

Содержание

Как выбрать блок питания для светодиодной ленты 12В или 24В

Правила выбора и монтажа блоков питания: формула расчета мощности, класс защиты и количество устройств.

Импульсные блоки питания предназначены для преобразования переменного напряжения, которое используется в бытовой электросети (в квартирах, офисах и т.д.) в постоянное, которое необходимо для работы светодиодных лент. Также импульсный блок питания понижает напряжение с 220В до 12В.

Но прежде чем выбирать блок питания для светодиодной ленты, нужно определиться с ее типом, длиной и мощностью. О том, как правильно выбрать ленту, мы писали здесь.

Если вы остановили выбор на ленте с напряжением 12 или 24В, то можно подбирать блок питания. И первое, с чего нужно начать, - определить его мощность, которая требуется в вашем случае.

Формула расчета мощности блока питания

Для правильного выбора блока питания используют следующую формулу:

Потребляемая мощность с одного метра (Вт/м) * Необходимая длина светодиодной ленты (м) + 20 % (запас по мощности) = Мощность блока питания (Вт).

Дополнительные 20% - это запас мощности, который необходим для обеспечения стабильной работы блока питания. Без запаса блок при полной нагрузке будет работать на максимальной мощности, что приведет к его перегреванию и быстрому выходу из строя. Если блок питания перегружен – срабатывает защита от перегрева. Это приводит к морганию светодиодной ленты, так как защита отключает подачу питания (чтобы блок охладился до безопасной температуры).

Разберем все на конкретном примере.

Светодиодная лента артикул 00-120. Лента светодиодная 12В, 8 Вт/м, SMD 2835, 60 д/м, IP20, 800 Лм/м, ширина подложки 8мм, цвет теплый белый, требуемая длина - 2,5 метра.

Подставляем данные в формулу:

Потребляемая мощность - 8 Вт/м * Необходимая длина - 2,5 м + 20 % (запас мощности) = 24 Вт. Из ближайших по мощности блоков питания выбираем блок 25 Вт, арт. 03-02.

Степень защиты от пыли и влаги

При выборе блока питания, как и при выборе самой ленты, учитывают класс пылевлагозащиты.

Подробнее о классе IP защиты можно прочитать здесь.

Необходимо, чтобы блок питания соответствовал не только заявленной мощности светодиодной ленты, но и ее классу защиты от пыли и влаги.

Для помещений с нормальным сухим микроклиматом (например, спальня) существует большое количество стандартных блоков питания со степенью пылевлагозащиты IP20.

Корпус таких блоков сделан из алюминия, железа или другого металла и имеет на верхней части отверстия для дополнительного охлаждения. Такие блоки питания лишь минимально защищены от пыли или других мелких частиц и совсем не защищены от влаги.

Для размещения в местах повышенной влажности, в производственных помещениях, а также для наружного размещения используются герметичные блоки питания (класса IP65 и IP67). При этом речь идет не только о ванной комнате, но и о кухне, где тоже часто бывает высокая влажность.

Электрическая схема в таких блоках питания полностью залита водонепроницаемым компаундом, но их степень влагозащиты различается в зависимости от класса.


IP65 – защищен от проникновения воды, но без погружения.
IP67 – защищен от проникновения воды, с возможностью кратковременного погружения на глубину до 1 метра.

Обратите внимание: защита блока не защищает контакты, поэтому иногда их надо дополнительно герметизировать.

И еще одна важная вещь - герметичные блоки залиты компаундом и имеют малую степень теплоотвода. Для лучшего охлаждения, при подключении лент большой мощности и/или использования блоков в закрытых пространствах, необходимо применять дополнительную принудительную вентиляцию внешними вентиляторами.

Один блок питания большой мощности или несколько малой мощности

Есть практическая разница в использовании одного мощного или нескольких маломощных блоков питания.


Несколько маломощных блоков питания

При подключении светодиодной ленты большой длины и большой мощности в обычных помещениях, где необходима дополнительная шумоизоляция (спальные комнаты, комнаты отдыха и т.

д.), рекомендуется использовать несколько маломощных блоков питания.

Такие блоки имеют компактные размеры с возможностью размещения в небольшом пространстве. Их корпус позволяет производить охлаждение без использования принудительной вентиляции. Но для лучшего теплоотвода необходимо предусмотреть дополнительное свободное пространство вокруг таких блоков (обычно достаточно 20 см со всех сторон).

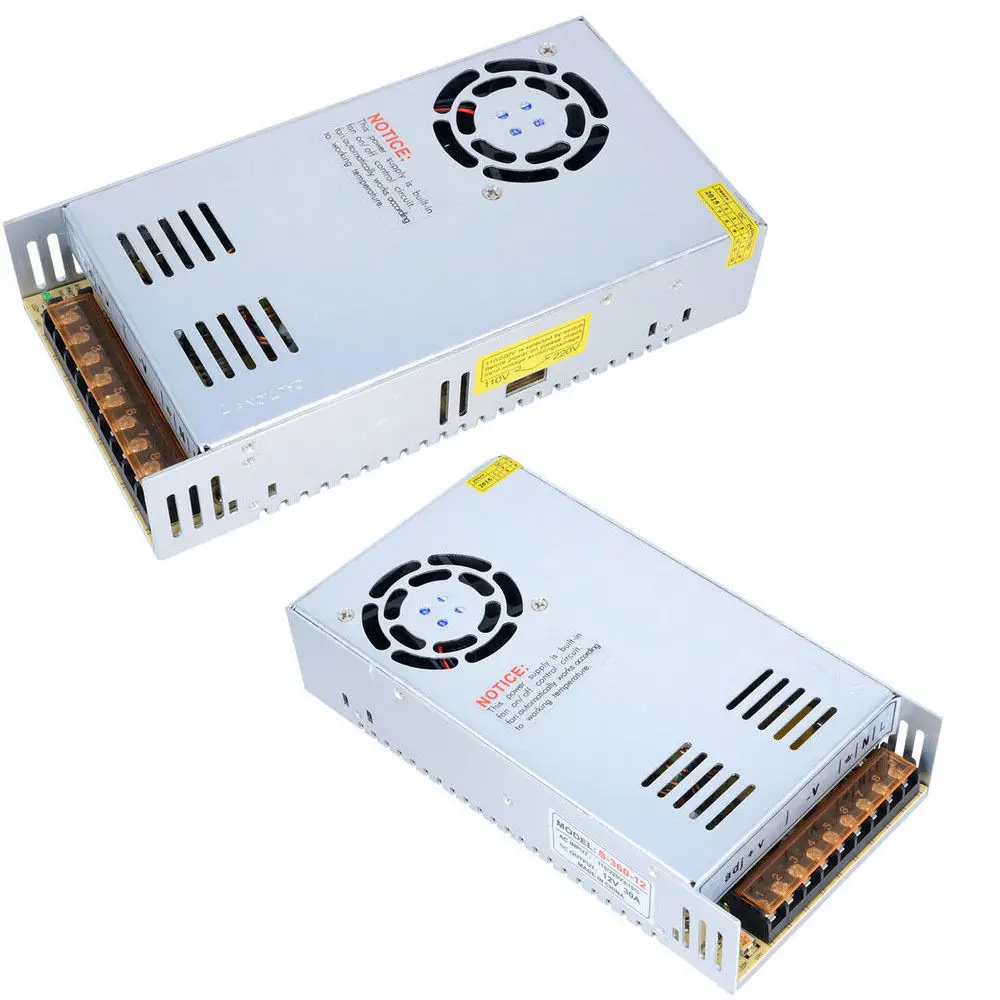

Один мощный блок питания

Для подключения светодиодной ленты большой длины и большой мощности может применяться и один мощный блок питания.

Эти блоки питания используют в местах, где есть пространство для установки блоков таких размеров, и существует общий шумовой фон (офисы, магазины и т.д.).

Для отвода выделяемого тепла в таких блоках требуется активная вентиляция: внешний или встроенный вентилятор (кулер), что может создать ряд неудобств при эксплуатации в тихих помещениях (спальнях и местах отдыха).

Особенности установки блоков питания

При выборе блока необходимо учитывать его конструктивные и габаритные параметры, такие как исполнение корпуса (стандартный плоский и широкий или длинный и тонкий).

Также необходимо обеспечить вентиляцию и соблюсти требования пожарной безопасности, предусмотреть возможность доступа при последующей эксплуатации и ограничить возможность случайного контакта детей с блоком.

Не рекомендуется устанавливать блоки питания рядом с отопительными приборами и оборудованием, вырабатывающим тепло (например, комнатные батареи). Нельзя устанавливать блоки друг на друга. Минимальное расстояние между подключаемыми блоками питания должно составлять 20 см и более.

При выполнении этих простых правил блоки питания для светодиодной ленты будут работать долго и надежно.


Как выбрать надежный блок питания

Компьютер, как любой другой электроприбор, работает от электричества. В электросети находится переменный ток в 220 в, что является недопустимым для нормальной работы ПК. С целью трансформации высокого напряжения в необходимые 3,5 или 12 вольт существует блок питания, который располагается внутри системного блока.

Его внутреннее местонахождение обусловлено объективными причинами:

  • Электроэнергия, которую поставляет по проводам блок питания, необходима всем элементам компьютера, в частности жесткому диску, процессору, материнской плате, видеокарте и дисководу. С эстетической точки зрения огромное количество проводов целесообразнее расположить внутри, а не снаружи.
  • Внутри корпуса системного блока возможна более безопасная, надежная эксплуатация и защита от возможных повреждений в результате падения или других сотрясений.
  • От качества питания зависит нормальное функционирование компьютера. В случае когда блок питания ненадежный, может возникать перегрев микросхем или подтекание конденсаторов. В результате чего компьютер может выключаться или перезагружаться самостоятельно, что в итоге ведет к выходу его из строя и потере всей информации, хранящейся на жестком диске.

По этим причинам очень важно серьезно отнестись к выбору блока питания и обратить свое внимание на следующие параметры:

  • мощность, которая необходима компьютеру для нормальной работы.
    Чтобы вычислить необходимую мощность можно воспользоваться программным обеспечением, которое идет в качестве приложения к материнской плате или блоку питания; альтернативный вариант - скачать программу в интернете. Эта программа за считаные секунды подсчитает требуемую мощность. Для этого необходимо только ввести данные о количестве всех элементов компьютера. Как правило, мощность колеблется в пределах от 300 до 350 ватт. Несмотря на это, при выборе блока питания специалисты рекомендуют отдавать предпочтение более мощному (примерно в 2 раза) устройству для преобразования сетевого напряжения. В условиях перепада напряжения компьютер будет защищен, а ресурс блока питания - увеличен;
  • бренд или компания-производитель. Широкое распространение завоевали блоки питания фирмы FSP. Не менее известны такие производители, как Thermaltake и Zalman;
  • конструктивные особенности. Здесь имеется в виду: габариты, вес, установочные размеры (так называемый форм-фактор), количество и тип разъемов, длина и толщина проводов, тип вентилятора.
    При выборе блока питания предпочтение следует отдавать более увесистому устройству, поскольку последнее не может весить менее 2-х килограммов. Стоит обратить внимание и на длительность гарантийного срока, который также может указывать на более качественный товар. Чем толще провода блока питания, тем лучше. Длину проводов следует выбирать в зависимости от размеров системного блока. Если системный блок имеет большой корпус, то лучше покупать устройство с длинными проводами. И наоборот, если корпус маленький, то - с короткими. По типу вентилятора выделяют 80- и 120-миллиметровый, у каждого из которых есть свои недостатки. Первый работает более шумно, чем 120-миллиметровый. Однако, второй вентилятор из-за его вертикального расположения внутрь компьютера может конфликтовать с системой вентиляции процессора.

Таким образом, покупка блока питания для компьютера не такое уж и трудное дело. Нужно найти оптимальный вариант, в котором идеально будут сочетаться требуемая мощность, приемлемые технические характеристики и широко известная марка производителя.

Комментарии (0)

Как выбрать блок питания для компьютера [ОБЗОР]

Блок питания для компьютера очень важная деталька, он преобразовывает электрический ток из розетки и распределяет его между компонентами всей компьютерной системы (видеокартой, процессором, материнской платой…).

От выбора блока питания зависит работоспособность компьютера, его быстродействие, выносливость, шумность…

В этой статье постараюсь кратко рассказать Вам как его правильно выбрать, а также посоветую бесплатную компьютерную программу с помощью которой можно легко и быстро рассчитать правильную мощность Вашего будущего блока питания.

Выбираем блок питания для компьютера

Из своего личного опыта знаю, что недобросовестные продавцы в магазинах используют рассматриваемый сегодня компонент компьютера, как способ удешевления общей стоимости машины. Это в корне неверный подход.

Завышая цену на процессор, видеокарту, материнскую плату, они устанавливают очень слабый и дешёвый блок питания («Вам хватит» ). Будьте бдительны.

Итак, на что нужно в первую очередь обращать внимание при покупке блока питания для компьютера — на его мощность и КПД.

КПД блока питания

В данный момент времени рынок просто завален дешёвыми китайскими блоками, которые в основном годятся для обогрева жилых помещений, но никак для плодотворной работы компьютера. Всё дело в том, что у них низкий КПД (коэффициент полезного действия).

Чем выше КПД блока питания, тем меньше теряется энергии при его работе (улетает в воздух в виде тепла), тем меньше он шумит и дольше исправно работает (от постоянного перегрева уменьшается ёмкость конденсаторов, высыхает электролит в них и происходит износ всех фильтрующих компонентов блока).

Очень рекомендую покупать блок питания с КПД не ниже 80%. Обычно они маркируются производителями следующим образом…

Читайте также на сайте:

...

...

Более подробно можно почитать об этих стандартах в Википедии.

Кстати, есть уже и 80 PLUS Titanium.

Наряду с КПД следует обращать внимание на компенсацию реактивной мощности — PFC (Power Factor Correction). Эта компенсация бывает двух типов — Active PFC (активная) и Passive PFC (пассивная).

Активная PFC более эффективнее пассивной, она даёт блоку питания возможность работать в различных диапазонах напряжений (110-230В), уменьшает помехи в сети и стабилизирует входящее напряжение. Блоки питания с Active PFC выделяют меньше электромагнитного излучения.

Мощность блока питания

Самый главный параметр, который обязательно следует учитывать при выборе и покупке блока питания для компьютера — его мощность. Если с низким КПД блок будет пыхтеть, перегреваться, но всё-таки работать, то его недостаточная мощность вообще может не дать запустить компьютер.

Если при маломощном блоке компьютер и запустится, то работать он будет с «глюками» , синими «экранами смерти» и ужасными тормозами. Такая работа на пределе приведёт к тому, что вентилятор будет гудеть как сумасшедший, начнут выходить из строя комплектующие компьютера…

Конечно, можно сразу купить киловаттный блок питания или даже 2-киловаттник (уже есть и такие), но зачем переплачивать дикие деньги за то, что никогда не пригодится?

Легко и быстро рассчитать оптимальную мощность Вашего будущего блока питания поможет абсолютно бесплатная компьютерная программа на русском языке — KSA Power Supply Calculator WorkStation.

Скачать калькулятор KSA Power Supply Calculator WorkStation

 Предназначение:Бесплатная программа для подсчета мощности блока питания на компьютер
 Название программы:KSA Power Supply Calculator WorkStation
 Производитель (автор):KSA-SOFT®
 Статус:Бесплатно
 Категория:Калькуляторы
 Размер инсталлятора (архива):295 кб (оффлайн-версия)
 Поддержка ОС:Windows XP,7,8,10
 Язык интерфейса:Русский
 Безопасность:Вирусов нет
 Похожие программы:Шинный калькуляторСтроительный калькулятор
 Ссылка на инсталлятор/сайт:Скачать/Перейти

. ..

...

Внимание! Для работы KSA Power Supply Calculator WorkStation требуется установленный в системе пакет Microsoft .NET Framework 3.5 и выше.

Программа портабельная и её не нужно устанавливать — скачали и просто кликайте по ярлыку…

На скрине выше подставлены случайные комплектующие и не все.

База данных видеокарт, процессоров и т.д. постоянно обновляется автором программы (1-3 раза в 2 месяца).

Будьте внимательны при заполнении форм, не забывайте, например о количестве планок оперативной памяти или о звуковой карте.

Также в программе есть вторая вкладка, в которой можно рассчитать оптимальную мощность источника бесперебойного питания (ИБП).

Ещё пару советов

При выборе блока питания учитывайте тип разъема подключения к материнской плате (например 24pin или 20+4pin)…

…но это не обязательно — переходник стоит копейки…

Продвинутые блоки питания бывают с модульным способом подключения кабелей — так Вы избавитесь от лишних болтающихся проводов в корпусе компьютера и улучшите его вентиляцию. Я себе выбрал именно такой (на заглавной картинке в статье) — Chieftec GPS-500C 80Plus Platinum 500W.

Вот и всё на сегодня, теперь Вы знаете как выбрать блок питания для компьютера. До новых полезных компьютерных программ и интересных приложений для Андроид.

ПОЛЕЗНОЕ ВИДЕО

...

...

Уверенный пользователь трех домашних ПК с многолетним опытом, "компьютерщик" для всех родственников, соседей и знакомых, в течении 11-ти лет автор более тысячи обзоров интересных и полезных программ для компьютера на собственном софтовом блоге OptimaKomp.RU

Я только обозреваю программы!

Любые претензии - к их производителям!

Все комментарии проходят модерацию

Подписывайтесь на уведомления от сайта OptimaKomp.RU по электронной почте, чтоб не пропускать новые подробные обзоры интересных и полезных компьютерных программ.

Уже более 8-ми тысяч читателей подписалось - присоединяйтесь! 😉

Как выбрать блок питания | remontka.pro

&nbsp для начинающих | разное | ремонт компьютеров

Что такое блок питания и для чего он нужен?

Блок питания (БП) — это устройство преобразования сетевого напряжения (220вольт) до заданных значений. Для начала мы рассмотрим, по каким критериям можно выбрать блок питания для компьютера, а потом рассмотрим некоторые моменты более подробно.

Главный и основной критерий выбора (БП) — это максимальная требуемая устройствам компьютера мощность, которая измеряется в единицах измерения мощности называемых Ватт (W, Вт).

Лет 10-15 назад для нормальной работы среднестатистического компьютера требовалось не более 200 Ватт, но в наше время это значение увеличилось, из-за появления новых комплектующих, которые потребляют большое количество энергии.

К примеру, одна видеокарта SAPPHIRE HD 6990 может потреблять до 450 Вт! Т. е. для подбора БП нужно определиться с комплектующими и узнать какова их потребляемая мощность.

Давайте рассмотрим на примере, как правильно подобрать БП (ATX):

  • Процессор — 130 Вт
  • Материнская плата -40 Вт
  • Память -10 Вт 2шт
  • HDD -40 Вт 2шт
  • Видеокарта -300 Вт
  • CD-ROM, CD-RW, DVD -2 0Вт
  • Кулеры – 2 Вт 5шт

Итак, перед вами список с комплектующими и потребляемая ими мощность, для расчёта мощности БП нужно сложить мощность всех комплектующих, и +20% для запаса, т.е. 130+40+(20)+(80)+300+20+(10)= 600. Таким образом, суммарная мощность комплектующих составляет 600Ватт + 20% (120 Вт) = 720 Ватт т.е. для данного компьютера рекомендуется БП мощностью не ниже 720 Вт.

С мощностью мы разобрались, теперь попытаемся разобраться с качеством: ведь мощный, это не значит качественный. Сегодня на рынке существует большое количество блоков питания от дешёвых безымянных до очень известных брендов. Хороший блок питания можно найти и среди дешёвых: дело в том что не все фирмы делают БП сами, как это принято в Китае проще взять и сделать уже по готовой схеме какого-нибудь именитого производителя, и некоторые делают это очень хорошо, поэтому достойное качество можно встретить везде, а вот как узнать не раскрывая коробку это уже сложный вопрос.

И все же можно дать советы по выбору ATX блока питания: качественный БП не может весить меньше 1 кг. Обратите внимание на маркировку проводов (как на картинке) если там написано 18 awg, то это норма если 16 awg, то это очень хорошо, а если 20 awg, то это уже провода низшего качества, можно даже сказать брак.

Конечно, лучше не испытывать судьбу и выбрать БП зарекомендовавшей себя фирмы, там и гарантия и бренд. Ниже — список признанных марок блоков питания:

  • Zalman
  • Thermaltake
  • Corsair
  • Hiper
  • FSP
  • Delta Power

Есть ещё один критерий — это размер блока питания, который зависит от форм-фактора корпуса где он будет стоять, и мощности самого БП, в основном все блоки питания идут стандарта ATX (показан на рисунке ниже) но есть и другие БП которые не относятся к определенным стандартам.

А вдруг и это будет интересно:

Рейтинг производителей блоков питания. Как выбрать блок питания.

Вот и очередная познавательная статья, на этот раз на тему железа. А точнее, о подборе правильного блока питания для вашей системы. Скорее всего вы подумаете, что здесь ничего сложного нет, достаточно просто посмотреть мощность и выбрать производителя. Но нет, это самая банальная ошибка всех начинающих пользователей, так как вы, придя домой и начав подключать новенький блок питания, можете неприятно удивиться, когда поймёте, что что-то не подходит. И чтобы избежать подобных ошибок, я настоятельно рекомендую прочитать вам данную статью.

Начнём с самого простого, что такое блок питания? Блок питания компьютера - это преобразователь напряжения для снабжения всех компонентов компьютера постоянным током и необходимым каждому элементу напряжением. Современный блок питания должен обеспечивать напряжения 3.3В, 5В и 12В.

Мощность . Одним из самых важных моментов при выборе блока питания, конечно же, является правильный подбор мощности. Если вы установите блок питания более слабой мощности, чем необходимо вашей системе в пиковой нагрузке, это грозит нестабильностью работы системы и с большой долей вероятности выхода из строя каких-либо компонентов. Если же вы установите блок питания неоправданно большей мощности, это скажется на его КПД и увеличится потребляемая мощность. В сети довольно много калькуляторов для расчета мощности блоков питания, я же рекомендую использовать калькулятор мощности Asus , так как он регулярно обновляется, и в его списке всегда есть новые видеокарты и процессоры. К полученной мощности можно добавить 50Вт для запаса, также рекомендую смотреть на БП не ниже стандарта 80+ Bronze (подробнее о стандарте 80 plus можно прочитать на wikipedia.org).

Фирма . С этим несколько сложнее и необходимо серьезно изучать каждую модель, потому что, как и везде, некоторые модели бывают удачными, некоторые нет. Всё же настоятельно не советую связываться с noname БП, а смотреть в сторону таких фирм-производителей как Thermaltake, Chieftec, Corsair. Лично я уже давно уже покупаю комплектующие в магазине ОГО.ру , но сначала дочитайте статью.

Провода и разъёмы. Переходим к самой интересной части. Именно из-за вашей невнимательности к этой теме, купленный блок питания может не подойти. Если вы обратите внимание на характеристики материнских плат, то вы можете заметить, что в спецификациях всегда указаны два важных пункта:
1) Основной разъем питания;
2) Разъем питания процессора.

Именно из-за невнимательности к этим двум пунктам у новичков возникают проблемы.

В современных материнских платах чаще всего встречается 24-pin’овый разъем основного питания, но разъём питания процессора делится на два типа: 8-pin …

На серверных же материнских платах также встречается 20-pin для основного питания.


Универсальным вариантом будет приобретение блока питания с коннектором для материнской платы 20+4pin, а для процессора 4+4pin. Это позволит подключить данный блок питания к любой материнской плате. Но для чисто домашнего использования зачастую можно брать просто 24pin питание для материнской платы.

Не стоит забывать и о видеокартах, так как если у вас установлена мощная видеокарта, то скорее всего она требует дополнительно 6-pin питания, иногда даже 6+6pin. То есть два разъема по 6pin каждый. Также важно количество жестких дисков и оптических приводов, так как на все современные ЖД и приводы идут питания с Sata-разъемом. Хотя, если у вас старый компьютер, то стоит обратить внимание на IDE и Floppy коннекторы.

Итак, при выборе блока питания вторым по значимости является подбор разъемов, подходящих к вашей сборке системного блока:


Резюмируя можно сказать, что стоит внимательно прочитать спецификации материнской платы и видеокарты, посмотреть размеры корпуса и расположение БП в нём, чтобы длины проводов хватило до всех элементов. Плюс можно выбрать БП с отстегивающимися кабелями, это позволит освободить немного места в корпусе, за счет отсоединения ненужных проводов.

PFC (Power Factor Correction ). Переводится как «компенсация реактивной мощности». Рекомендую выбирать блок питания с Active PFC. Это позволит уменьшить помехи в сети, также он стабилизирует входящее напряжение и БП будет значительно менее чувствительным к падению напряжения. Это по сути позволяет использовать блок питания в универсальном диапазоне напряжений 110-230В.

Охлаждение БП. Желательно, чтобы вентилятор был не менее 120мм в диаметре, но это условие соблюдается почти во всех блоках питания.

На этом всё. Можете смело переходить на каталог интернет-магазина ОГО.ру и выбирать подходящий вам блок питания.

Надеюсь эта статья оказалась вам полезной, нажмите одну из кнопок ниже, чтобы рассказать о ней друзьям. Также подпишитесь на обновления сайта, введя свой e-mail в поле справа.

Блок питания для компьютера очень важная деталька, он преобразовывает электрический ток из розетки и распределяет его между компонентами всей компьютерной системы (видеокартой, процессором, материнской платой…).

От выбора блока питания зависит работоспособность компьютера, его быстродействие, выносливость, шумность…

В этой статье постараюсь кратко рассказать Вам как его правильно выбрать, а также посоветую бесплатную компьютерную программу с помощью которой можно легко и быстро рассчитать правильную мощность Вашего будущего блока питания.

Из своего личного опыта знаю, что недобросовестные продавцы в магазинах используют рассматриваемый сегодня компонент компьютера, как способ удешевления общей стоимости машины. Это в корне неверный подход.

Завышая цену на процессор, видеокарту, материнскую плату, они устанавливают очень слабый и дешёвый блок питания («Вам хватит»). Будьте бдительны.

Итак, на что нужно в первую очередь обращать внимание при покупке блока питания для компьютера — на его мощность и КПД.

КПД блока питания

В данный момент времени рынок просто завален дешёвыми китайскими блоками, которые в основном годятся для обогрева жилых помещений, но никак для плодотворной работы компьютера. Всё дело в том, что у них низкий КПД (коэффициент полезного действия).

Чем выше КПД блока питания, тем меньше теряется энергии при его работе (улетает в воздух в виде тепла), тем меньше он шумит и дольше исправно работает (от постоянного перегрева уменьшается ёмкость конденсаторов, высыхает электролит в них и происходит износ всех фильтрующих компонентов блока).


Кстати, есть уже и 80 PLUS Titanium.

Наряду с КПД следует обращать внимание на компенсацию реактивной мощности — PFC (Power Factor Correction). Эта компенсация бывает двух типов — Active PFC (активная) и Passive PFC (пассивная).

Активная PFC более эффективнее пассивной, она даёт блоку питания возможность работать в различных диапазонах напряжений (110-230В), уменьшает помехи в сети и стабилизирует входящее напряжение. Блоки питания с Active PFC выделяют меньше электромагнитного излучения.

Мощность блока питания

Самый главный параметр, который обязательно следует учитывать при выборе и покупке блока питания для компьютера — его мощность. Если с низким КПД блок будет пыхтеть, перегреваться, но всё-таки работать, то его недостаточная мощность вообще может не дать запустить компьютер.

Если при маломощном блоке компьютер и запустится, то работать он будет с «глюками» , синими «экранами смерти» и ужасными тормозами. Такая работа на пределе приведёт к тому, что вентилятор будет гудеть как сумасшедший, начнут выходить из строя комплектующие компьютера…

Задача блока питания компьютера - превратить 220 Вольт переменного тока в три разных напряжения постоянного. Входящее сетевое напряжение постоянно слегка колеблется, а нагрузка на видеокарту, центральный процессор и прочие компоненты нередко очень сильно «прыгает». При этом от блока питания требуется постоянно и точно поддерживать нужное напряжение.

Блок питания относится к ключевым компонентам, которые влияют на безопасность системы в целом : при наличии какого-либо дефекта проходящие в нем токи могут повредить подключенные к нему комплектующие и даже стать причиной возгорания. В общем, аргументов для серьезного подхода к выбору высококачественного БП предостаточно.

Хороший БП должен работать как можно более эффективно (то есть с низкими потерями тепла). Также нежелательно, чтобы его вентиляторы сильно шумели. А электрические элементы и вовсе обязаны быть бесшумными при низкой нагрузке (не должно быть слышно шума дросселей).

Мощность

В зависимости от комплектующих компьютеры могут потреблять мощность от нескольких ватт до нескольких киловатт. Блок питания должен быть рассчитан на то, чтобы справиться с максимальной нагрузкой, и желательно иметь резервы - только в этом случае он будет эффективно и тихо работать.

Оптимальную мощность БП можно рассчитать по сумме TDP (термопакета) процессора и видеокарты, умноженной на 1,5. Так, для процессора Core i5-4690 (TDP 84 Ватт) и видеокарты Radeon R9 280X (TDP 250 Ватт) оптимально подойдет блок питания мощностью 500 Ватт. 450-ваттный блок нагружался бы примерно на 80%, 750-ваттный - на 50%. Для точного подсчета используйте калькулятор мощности блока питания: bequiet.com/ru/psucalculator .

Мощность БП 400 Ватт 550 Ватт 800+ Ватт
Процессор средний класс высокий класс высокий класс высокий класс
Видеокарта средний класс высокий класс
Вторая видеокарта - - - высокий класс
Разъемы SATA >8

Эффективность работы

Итак, хороший блок питания обеспечивает максимально возможной потребляемой мощностью все компоненты ПК. Чтобы можно было оценить эффективность блока питания еще до покупки, производители сертифицируют их по стандарту энергосбережения 80 Plus с дополнительными уровнями Bronze, Silver, Gold, Platinum и очень редким Titan.

Каждый блок питания вырабатывает тепло, которое в редких моделях с пассивной системой охлаждения отводится только радиатором, что требует точного планирования и постоянных оптимальных условий окружающей среды. Для пользователей, чрезвычайно чувствительных к шуму, мы рекомендуем блок питания с гибридной системой охлаждения, например, Corsair RM450 .


Corsair RM450 примечателен тем, что его вентилятор включается только тогда, когда нагрузка превышает 40% или повышается температура. Это обеспечивает стабильную непрерывную работу при любых обстоятельствах. Остальным пользователям мы рекомендуем обычные БП с активной системой охлаждения - например, be quiet Straight Power 10 . Его вентилятор при небольшой нагрузке работает практически бесшумно. Шум появляется только тогда, когда требуется полная мощность.

Дорогие конденсаторы долговечнее


Первый шаг к высокому качеству - это выбор известных производителей: be quiet!, Cooler Master, Corsair, Enermax, Thermaltake Xilence и других. Что касается оснащения, при выборе блока питания следует обратить внимание на наличие всех нужных штекеров - доступные модели нередко обходятся без разъема питания для SATA-устройств, а некоторые и вовсе могут соответствовать устаревшему стандарту.

Также проверьте точное соответствие количества 12-вольтовых штекеров (6- или 8-контактных) для вашей видеокарты. А современная технология модульного подключения Cable management позволяет подключить к БП только нужные кабели и не наводить беспорядок в корпусе .

Дорогие конденсаторы топовых моделей БП выдерживают высокие температуры (например, не 85°, а 105°С), благодаря чему служат дольше. Производители могут предвидеть этот факт довольно точно. Долговечные блоки питания можно поискать среди моделей с гарантией от пяти лет. Например, Cooler Master G450M , мощностью 450 Ватт.

Фото: Juliane Weber; компании-производители

Блок питания предназначен для снабжения электрическим током всех компонентов компьютера. Он должен быть достаточно мощным и иметь небольшой запас, чтобы компьютер работал стабильно. Кроме того блок питания должен быть качественным, так как от него сильно зависит срок службы всех компонентов компьютера. Сэкономив 10-20$ на покупке качественного блока питания вы рискуете потерять системный блок стоимостью 200-1000$.

Оптимальными по соотношению цена/качество являются блоки питания AeroCool, Chieftec и Zalman.

Мощность блока питания выбирается исходя из мощности компьютера, которая в основном зависит от энергопотребления процессора и видеокарты. Также желательно, чтобы блок питания имел сертификат 80 Plus.

Для офисного компьютера (документы, интернет) вполне достаточно блока питания на 400-450 Вт.

Для мультимедийного компьютера (фильмы, простые игры) и игрового компьютера начального класса (Core-i3,i5 или FX-4,6 + GTX-960) нет смысла брать блок питания мощностью менее 500-550 Вт.

Для мощного рабочего или игрового компьютера (Core-i5,i7 или FX-8 + GTX-970,1070) нужно брать блок питания мощностью 600-650 Вт. Они не только обеспечат более стабильную работу компьютера, но и имеют больше разъемов питания для видеокарт.

Для еще более мощных компьютеров (Core-i7 или FX-9 + GTX-980,1080) желательно приобрести блок питания мощностью 700-750 Вт с сертификатом 80 Plus Bronze.

Ну а для сверх мощных конфигураций с несколькими видеокартами лучше взять блок питания SeaSonic на 750-1000 Вт с сертификатом 80 Plus Gold или Platinum, которые считаются лучшими, обеспечат минимальные просадки и отсутствие пульсаций напряжения при высоких нагрузках.

2. Блок питания или корпус с блоком питания?

Если вы собираете профессиональный или мощный игровой компьютер, то блок питания рекомендуется выбирать отдельно. Если речь идет об офисном или обычном домашнем компьютере, то можно сэкономить и приобрести хороший корпус в комплекте с блоком питания, о чем речь пойдет .


3. Чем отличается хороший блок питания от плохого

Самые дешевые блоки питания (20-30$) по определению не могут быть хорошими, так как производители в этом случае экономят на всем чем только можно. Такие блоки питания имеют плохие радиаторы и много не распаянных элементов и перемычек на плате.


На этих местах должны быть конденсаторы и дроссели, предназначенные для сглаживания пульсаций напряжения. Именно из-за этих пульсаций происходит преждевременный выход их строя материнской платы, видеокарты, жесткого диска и других компонентов компьютера. Кроме того, такие блоки питания часто имеют маленькие радиаторы, из-за которых происходит перегрев и выход из строя самого блока питания.

Качественный блок питания имеет минимум не распаянных элементов и радиаторы большего размера, что можно заметить по плотности монтажа.


4. Производители блоков питания

Одни из лучших блоков питания производит компания SeaSonic, но они и самые дорогие.

Не так давно расширили ассортимент блоков питания хорошо известные бренды для энтузиастов Corsair и Zalman. Но самые бюджетные их модели имеют довольно слабую начинку.

Одними из лучших по соотношению цена/качество являются блоки питания AeroCool. В плотную к ним подбирается хорошо зарекомендовавший себя производитель кулеров DeepCool. Если вы не хотите переплачивать за дорогой бренд, но при этом получить качественный блок питания, обратите внимание на эти торговые марки.

Компания FSP производит блоки питания под разными брендами. Но дешевые БП под их собственной торговой маркой я бы не рекомендовал, они часто имеют короткие провода и мало разъемов. Топовые блоки питания FSP неплохи, но при этом стоят уже не дешевле именитых брендов.

Из тех брендов, которые известны в более узких кругах, можно отметить очень качественные и дорогие be quiet!, мощные и надежные Enermax, Fractal Design, чуть более дешевые, но качественные Cougar и хорошие, но недорогие HIPER как бюджетный вариант.

5. Мощность блока питания

Мощность – это основная характеристика блока питания. Мощность блока питания рассчитывается как сумма мощности всех компонентов компьютера + 30% (на пиковые нагрузки).

Для офисного компьютера вполне достаточно минимальной мощности блока питания 400 Ватт. Для мультимедийного компьютера (фильмы, простые игры) лучше взять блок питания на 500-550 Ватт, вдруг вы потом захотите поставить видеокарту. Для игрового компьютера с одной видеокартой желательно установить блок питания мощностью 600-650 Ватт. Для мощного игрового компьютера с несколькими видеокартами может потребоваться блок питания мощностью 750 Ватт и более.

5.1. Расчет мощности блока питания

  • Процессор 25-220 Ватт (уточняйте на сайте продавца или производителя)
  • Видеокарта 50-300 Ватт (уточняйте на сайте продавца или производителя)
  • Материнская плата начального класса 50 Ватт, среднего класса 75 Ватт, высокого класса 100 Ватт
  • Жесткий диск 12 Ватт
  • SSD-диск 5 Ватт
  • DVD-привод 35 Ватт
  • Модуль памяти 3 Ватт
  • Вентилятор 6 Ватт

Не забудьте добавить к сумме мощностей всех компонентов 30%, это обезопасит вас от неприятных ситуаций.

5.2. Программа для расчета мощности блока питания

Для более удобного расчета мощности блока питания существует прекрасная программа «Power Supply Calculator». Она также позволяет рассчитать необходимую мощность источника бесперебойного питания (ИБП или UPS).


Программа работает на всех версиях Windows с установленным «Microsoft .NET Framework» версии 3.5 или выше, который обычно уже установлен у большинства пользователей. Скачать программу «Power Supply Calculator» и если понадобится «Microsoft .NET Framework» вы можете в конце статьи в разделе « ».

6. Стандарт ATX

Современные блоки питания имеют стандарт ATX12V. Этот стандарт может быть нескольких версий. Современные блоки питания изготавливаются по стандартам ATX12V 2.3, 2.31, 2.4, которые и рекомендуются к приобретению.

7. Коррекция мощности

Современные блоки питания обладают функцией коррекции мощности (PFC), что позволяет им меньше потреблять энергии и меньше греться. Существует пассивная (PPFC) и активная (APFC) схема коррекции мощности. КПД блоков питания с пассивной коррекцией мощности достигает 70-75%, с активной – 80-95%. Рекомендую приобретать блоки питания с активной коррекцией мощности (APFC).

8. Сертификат 80 PLUS

Качественный блок питания обязательно должен иметь сертификат 80 PLUS. Эти сертификаты бывают разного уровня.

  • Certified, Standard – блоки питания начального класса
  • Bronze, Silver – блоки питания среднего класса
  • Gold – блоки питания высокого класса
  • Platinum, Titanium – топовые блоки питания

Чем выше уровень сертификата, тем выше качество стабилизации напряжения и другие параметры блока питания. Для офисного, мультимедийного или игрового компьютера среднего класса достаточно обычного сертификата. Для мощного игрового или профессионального компьютера желательно брать блок питания с бронзовым или серебряным сертификатом. Для компьютера с несколькими мощными видеокартами – с золотым или платиновым.

9. Размер вентилятора

Некоторые блоки питания все еще оснащаются вентилятором размером 80 мм.


Современный блок питания должен иметь вентилятор размером 120 или 140 мм.


10. Разъемы блока питания

Конфигурацию разъемов блоков питания уточняйте на сайте продавца или производителя.

11. Модульные блоки питания

В модульных блоках питания лишние кабели можно отстегнуть и они не будет мешаться в корпусе. Это удобно, но такие блоки питания стоят несколько дороже.


12. Настройка фильтров в интернет-магазине

  1. Зайдите в раздел «Блоки питания» на сайте продавца.
  2. Выберете рекомендуемых производителей.
  3. Выберете необходимую мощность.
  4. Задайте другие важные для вас параметры: стандарты, сертификаты, разъемы.
  5. Последовательно просматривайте позиции, начиная с более дешевых.
  6. При необходимости уточняйте конфигурацию разъемов и другие недостающие параметры на сайте производителя или другого интернет-магазина.
  7. Покупайте первую подходящую по всем параметрам модель.

Таким образом, вы получите оптимальный по соотношению цена/качество блок питания, удовлетворяющий вашим требованиям за минимально возможную стоимость.

13. Ссылки

Для многих весьма интересный процесс – почитать про видеокарты, процессоры, посмотреть обзоры. В общем, предвкушать желанную покупку, и то, как выбрать блок питания часто не удостаивают внимания. Конечно, этот выбор не так важен, скажут многие, как, например, материнской платы – с этим утверждением можно не согласиться по нескольким причинам. Есть определенные нюансы, которые необходимо знать и учесть перед покупкой блока питания. О них мы и поговорим в этой статье.

Давайте для удобства простенько структурируем нашу статью:

  • Что такое блок питания (БП) и зачем нужен
  • Характеристики
  • Какой выбрать и для чего

Читать, конечно же, можно в любом порядке, но рекомендуется всё же ознакомиться с характеристиками прежде, чем переходить к третьему пункту – подробнее узнав о них, будет проще понять, какие конкретно вам нужны характеристики от вашего будущего блока питания. Ну что ж, поехали.

Что такое блок питания и зачем нужен

Если приводить научное, иными словами, правильное описание, то блок питания «предназначен для преобразования сетевого напряжения с целью снабжения комплектующих компьютера постоянным электрическим током нужных значений».

Таким образом, он необходим, чтобы наш любимый компьютер работал. И работал не абы как, а стабильно и без перебоев. А как известно, перебои в напряжении приводят к выходу техники из строя и банальному «сгорел». И тут-то владелец, сидя в руках со сгоревшей дорогущей «материнкой», начнёт кусать локти, вспоминая, как выбирал её, горячо желанную, игнорирую важность скромного блока питания.

Но вернемся к теории. Компьютер подключается к электросети (в розетку), но вовсе не может использовать электрический ток напрямую – в сети ток переменный, а для ПК необходим постоянный (что и обеспечивает блок питания).

Вторая важнейшая функция – подача разного напряжения для различных компонентов компьютера (так, например, оперативная память потребляет меньше, чем видеокарта, и, следовательно, требуется ей меньше). Некоторые компоненты могут требовать одновременной подачи на них разного напряжения. Напрямую всего этого сеть, конечно же, не может.

Помимо этого, как уже говорилось, блок питания защищает от перепадов напряжения, что не только помогает избежать перегорания чего-либо, но и просто предотвращает отключения компьютера в случае незначительных изменений в сети. А это, в свою очередь, позволяет сохранять активные данные ПК, не терять прогресс в какой-либо работе. Всем известны «зависания» или «фризы» компьютера – так вот, неправильно выбранный блок питания в 2016 году очень даже может быть их причиной. Кроме того, он просто не даст системе запуститься, если напряжение недостаточное для её работы (блок питания проводит внутреннее тестирование, и только после него даёт материнской плате сигнал, называемый Power_Good – можно запускаться) .

Итак, заключим, что выбор блока питания крайне важен и при покупке на нём лучше не экономить (в итоге вы сэкономите на других комплектующих, которые при стабильной работе прослужат дольше). Ко всему, плохой БП в 2016 году и сам имеет меньший ресурс выработки и больший шанс досрочного выхода из строя.

Характеристики

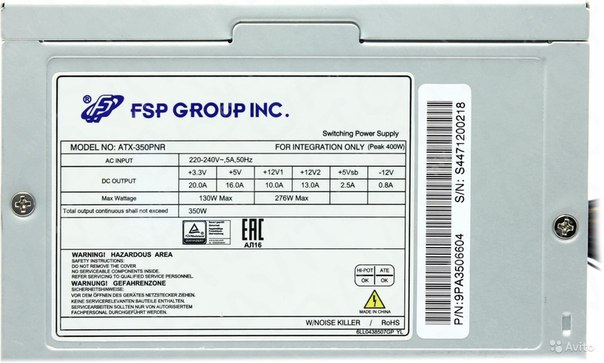

Начнём с того, что современные блоки питания имеют 3 линии напряжения: +3.3В, +5В, +12В. По этим линиям необходимый ток передаётся компонентом ПК (главными «пожирателями» напряжения являются северный мост материнской платы, процессор и видеокарта).

Стабильность и точность напряжения на вышеуказанных линиях является крайне важной характеристикой.

К остальным характеристикам также составим небольшой список и кратко пробежимся по каждой:

  • Мощность
  • КПД (коэффициент полезного действия)
  • Безопасность/защита
  • Система охлаждения и шум
  • Габариты и вес

Мощность


Важнейший параметр в блоке питания – при её нехватке компоненты компьютера попросту не будут работать либо делать это будут крайне нестабильно.

Можно купить требовательную к питанию видеокарту 2016 года, подключить её и обнаружить при включении ПК надпись вроде «не хватает питания такой-то видеокарте, она работает не в полную мощность», или что-то вроде того. Либо карточка не заработает вовсе – досадно.

Или, например, мощности хватает, но впритык. Ваш ПК потребляет, условно говоря, 400 Ватт и на 400 Ватт установлен блок питания. Однако при максимальной нагрузке на БП (в играх или серьезных инженерных программах) «аппетит» компонентов возрастает и это обязательно приведёт к нестабильности работы – к зависаниям, отключению, вылетам, перезагрузкам.

На рынке предложены различные блоки питания начиная от скромных 300-400 Ватт (компьютеры для офиса, просто для дома, чтобы сидеть в интернете) и до 1400 Ватт (как правило для игровых компьютеров), а то и больше. На стоимость влияет много характеристик, и мощность тут чуть ли не главный фактор роста цены – чем она выше, тем больше денег придётся отдать за покупку.

Итак, мощность – крайне важный параметр при выборе хорошего блока питания и измеряется, само собой, в Ваттах. А вот о том, как посчитать сколько необходимо вам, можно будет прочитать в последнем пункте статьи. Или посмотреть это видео:

Коэффициент полезного действия (КПД)

С мощностью определились, но важно то, насколько эффективно блок питания её может использовать. Как раз-таки качественное её использование и есть КПД.

Блок питания может потреблять из сети, скажем, 100%, а передавать на комплектующие только 70% или 50%. То есть, оставшиеся проценты теряются. Говоря просто, он вынужден удовлетворять нужды компонентов компьютера теми 70%, что у него имеются – а следовательно совершает лишнюю работу, потребляя из сети больше, чем может эффективно использовать. Если бы блок питания использовал те теряемые проценты, то меньше трудился, а лишний труд, это излишний нагрев и работа охлаждающей системы.

Но как узнать это заветное КПД? Очень просто. Для блоков питания есть своя система оценок КПД, которая указывается на товаре. Называется она «80 Plus». Выглядит как наклейка, бывает разных категорий: Bronze, Silver, Gold, Platinum – по возрастающей эффективности. Чем лучше, тем, естественно, дороже и выше коэффициент. Вот пример:


Лучше выбрать блок питания в 2016 году именно с наличием такой сертификации. Какой попало товар её не пройдёт, и получается это уже неплохая гарантия качества продукта.

Также интерес представляет функция Power Factor Correction или «коррекция фактора мощности». Этот модуль, PFC, устанавливается в блок питания. Есть вариант APFC (приставка active) – такой модуль ещё эффективней. Они позволяют добиться повышения КПД вплоть до 95%, что очень хорошо.

Стоят такие, конечно, подороже, но в итоге вы опять-таки сэкономите в перспективе на электроэнергии, благодаря повышенной эффективности.


Наличие нужного количества разъёмов тоже необходимо учитывать при выборе блока питания. Под «нужным» стоит понимать требуемое для вашего ПК. Если вы хотите установить в игровой компьютер мощную видеокарту, необходимо озаботиться наличием для неё разъёмов дополнительного питания.

Некоторые видеоадаптеры требуют подключения, например, одного 6-ти контактного коннектора (6-pin) PCI express. В общем, варианты требуемого дополнительного питания блоков питания бывают следующие:

  • 2x6pin (два коннектора по 6pin) либо 1х8pin
  • 1х8pin+1x6pin
  • 2x8pin
  • 2x8pin+1x6pin

По возрастающей мощности, чем требовательнее графическая карта, тем больше.

Ниже наглядно представлены различные виды разъёмов блока питания:


Также используется 4pin, 3pin и 2pin для кулеров на тех же видеокартах. Понять, какое питание необходимо вашей, можно из её описания или инструкции.


8pin совместим с 6pin. В 8-ми контактный разъём можно вставить 6-ти контактный коннектор – видеоадаптер возможно будет работать, но в ограниченном режиме, не в полную силу (либо не будет работать вообще, но с ним ничего страшного не случится). Однако в 6pin гнездо блока питания установить 8-ми контактный коннектор не получится. Для этого многие производители блоков питания оснащают модели вилками 6+2, где 8pin имеет отделяющиеся 2 контакта – отделив их, появляется возможность подключения в гнездо 6pin.

Что касается разъёмов для материнских плат, то все современные блоки питания имеют весь необходимый набор коннекторов для подачи на них напряжения. Различия можно встретить в наличии дополнительных вилок для кулеров на корпус.

Также отличия имеются и в количестве SATA (Serial ATA) и ATA (IDE) разъёмов – они необходимы для подключения жестких дисков или твердотельных накопителей (SSD), и дисководов.

Безопасность и защита

Хорошие блоки питания 2016 года оснащаются всяческой защитой от неблагоприятных факторов: защита от превышения тока/напряжения, защита от понижения напряжения, защита от короткого замыкания, защита от высокого уровня мощности, и защита от высокой температуры.

Целый список приятных функций призван предотвратить неблагоприятные последствия.

К этому пункту можно добавить и высококачественные конденсаторы, использующиеся в хороших блоках питания. Они как минимум защищают от частой смены оного.

Однако, несмотря на этот список, лишний раз подвергать блок питания опасности не стоит, поэтому сетевой фильтр и иные способы защиты будут полезны – всё-таки неприятно, и бьёт по карману, если он выйдет из строя.

Для краткости припишем этому пункту и наработку на отказ. Качественному блоку питания присуща гарантия на определенное количество часов работы. Таким образом хороший производитель гарантирует работу своего изделия в течение длительного времени (3-5 лет – отлично).

Система охлаждения и шум


Блок питания в процессе работы сильно греется. Мощные тем более, но им присуща лучшая система охлаждения (а если нет, то это плохой продукт).

Охлаждение осуществляется с помощью радиаторов и кулеров. Стандартом является вентилятор с диаметром 80 или 120 мм. Блок питания создают много шума при работе охлаждающей системы. Но чем дороже и лучше изделие, тем тише производитель старается его сделать. Этому помогают системы контроля температуры, которые регулируют скорость вращения кулера (есть модели и с ручной регулировкой посредством программ – суть такова, чтобы при низкой температуре, кулер крутился медленнее и тише).

В общем и целом, чем выбранный блок питания дороже, тем лучше и тише работает охлаждающая система. И это ещё один повод не экономить на покупке.

Габариты и вес

Тут как и с материнскими платами – у них есть форм-фактор. Но не стоит путать – совпадения в названии оных с материнскими платами необязательно должно быть. Почти любой современный блок питания по разъёмам подойдёт к любой материнке.

Для справки, перечислим все нынешние форм-факторы блоков питания:

  • ATX/ATX12B
  • SFX/SFX12B
  • EPS/EPS12B
  • TFX12B
  • CFX12B
  • LFX12B
  • Flex ATX

Форм-фактор указывается в описании к товару или на нём. Самые распространенные, которые вы встретите чуть ли не в любом ПК это ATX и SFX – такие и стоит покупать.

Как уже упоминалось, бояться, что блок питания будет несовместим с «материнкой» не следует. Главное, он должен подходить к крепежам в корпусе.

Слишком лёгкий блок питания – повод задуматься, возможно, производитель схалтурил на начинке. Нормальный вес БП – свыше 2-х кг.

Какой блок питания выбрать и для чего


Помните про сертификацию “80 Plus”? Выбираем блок питания с её наличием.

Помните про системы защиты и безопасности (если вдруг запамятовали, возвращаемся к пункту о характеристиках и мотаем на ус)? Читаем внимательно описание и смотрим, чтобы всё это присутствовало. А ещё не забываем про приятные и полезные «плюшки» вроде PFC/APFC.

Какую же мощность взять в 2016 году? Смотрим требуемое количество энергии всех комплектующих вашего компьютера (процессора, видеокарты и т. д.). Далее, суммируем их, к полученной цифре сверху добавляем 20-25% от того, что получилось – это и будет необходимый запас. Можно просто «накинуть» 100 Ватт сверх того, что имеем после суммирования. Например, все компоненты ПК потребляют вместе 500 Ватт – необходимо выбирать блок питания на 600 Ватт. Простая математика, сложностей у вас возникнуть не должно.

Ну и напоследок, производитель. Фирмы, о которых никто никогда ничего не слышал следует обходить стороной. Можно глянуть в интернете топы производителей. Очень хорошим выбором станут товары от таких фирм, как: AeroCool, Zalman, Chieftec, Corsair, Thermaltake – они крайне позитивно себя зарекомендовали.


Вот и все. Все нюансы и тонкости выбора блока питания, а также его характеристики мы кратко разобрали. Как оказалось, выбор этот – вопрос очень важный (компьютер скажет вам спасибо за хороший БП) и экономить на нём уж точно не следует. Теперь вы точно сможете купить всё правильно и не прогадать!

Блоки питания и их характеристики. Как выбрать блок питания.

Блок питания в широком смысле — это электротехническое устройство, преобразующее электроэнергию сети переменного тока в электроэнергию с необходимыми параметрами (ток, напряжение, частота, форма напряжения), для питания других устройств, требующих эти параметры. То есть блок питания — это преобразователь.

Устройство.

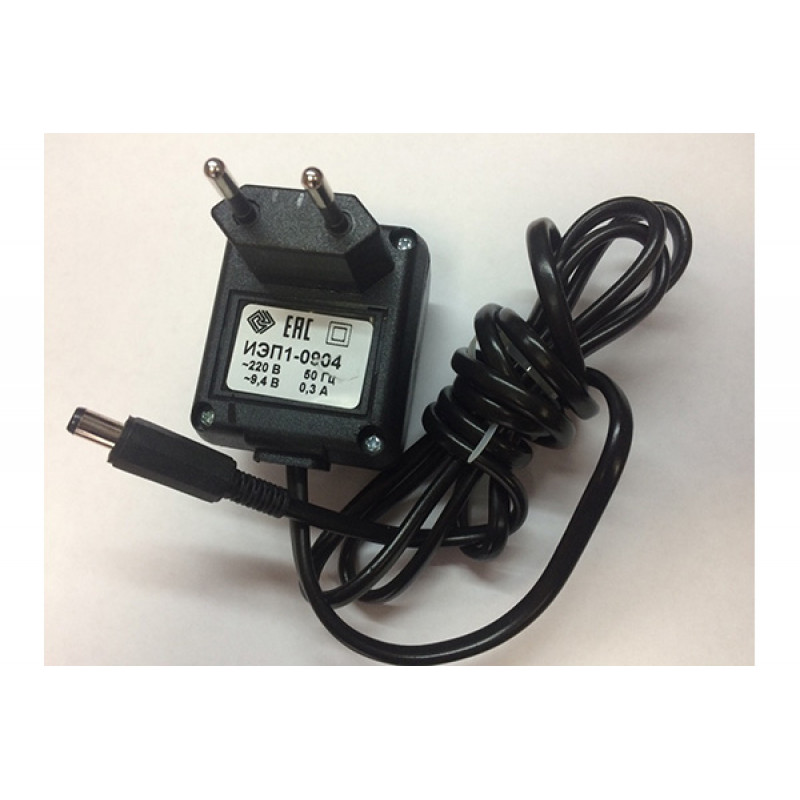

В простейшем классическом варианте блок питания — это трансформатор, понижающий или повышающий переменное напряжение за счет электромагнитной индукции. Если требуется преобразование формы напряжения из переменного (AC) в постоянное (DC) — блок питания AC-DC, то используется выпрямитель напряжения. Также, в классическом блоке питания AC-DC присутствует фильтр пульсаций, создаваемых выпрямителем.


Трансформатор классического блока питания.

Классический вариант во многом оправдан благодаря своей простоте, надежности, доступности компонентов и отсутствию создаваемых радиопомех. Но из-за большого веса и габаритов, увеличивающихся пропорционально мощности, металлоемкости, а также низкого КПД при стабильном выходном напряжении, классические трансформаторные блоки питания уходят в прошлое. На смену им приходят импульсные блоки питания, о которых подробно и пойдет речь.

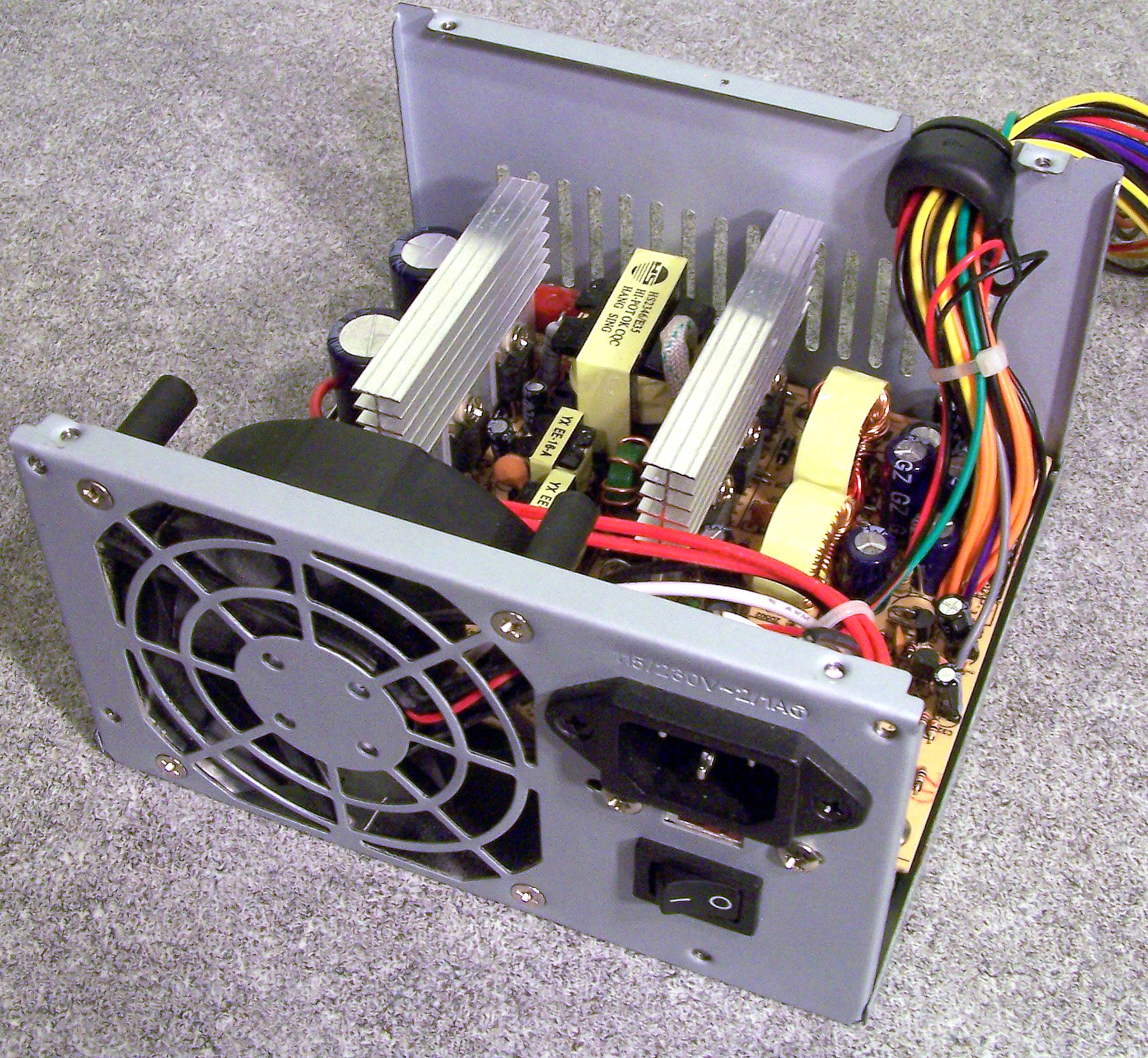

Импульсные блоки питания представляют собой инверторную систему, в которой входящее электричество сначала выпрямляется, после преобразуется в ток высокой частоты и определенной скважности с амплитудой прямоугольных импульсов, а потом происходит преобразование трансформатором и пропускание через фильтр низкой частоты. За счет повышения эффективности работы трансформатора с ростом частоты, снижаются требования к габаритам и металлоемкости по сравнению с классическими блоками питания.


Устройство импульсного блока питания.

Импульсные блоки питания получили широкое распространение благодаря ряду достоинств: значительно меньшие габариты и вес при сравнимой мощности; намного более высокий КПД (до 98%), благодаря устойчивости состояния ключевых элементов — потери возникают только при включении или выключении; меньшая стоимость — это стало возможным из-за повсеместного выпуска необходимых конструктивных элементов и разработке транзисторов повышенной мощности; сравнительная надежность; больший диапазон входных частот и напряжений — импульсный блок питания одинаково стабильно работает в диапазоне от 110 до 250 вольт и при частоте 50-60 Гц, что делает возможным использование техники с импульсными блоками питания повсеместно; безопасность при коротком замыкании.

Справедливости ради стоит сказать, что импульсные блоки питания не лишены минусов — сложность или невозможность ремонта, наличие высокочастотных радиопомех. Благодаря современным технологиям, эти минусы преодолимы, о чем свидетельствует широкое распространение, популярность и востребованность таких блоков на рынке.

Но, благодаря широкому распространению и большому разнообразию импульсных блоков питания в продаже, отличающихся функционально и характеристиками, иногда очень сложно подобрать необходимый. Попробуем разобраться в основных отличиях импульсных блоков, в их характеристиках и особенностях, а также ответим на вопрос: на что нужно обратить внимание, если вы хотите купить блок питания.

Особенности характеристик импульсных блоков питания.

В первую очередь, блоки питания делятся по функциональности преобразования. Одни блоки питания преобразуют электроэнергию таким образом, что на выходе получается стабилизированное напряжение при необходимой мощности — это AC-DC блоки питания. Другие преобразуют электроэнергию так, что на выходе получается стабилизированный ток постоянного значения в заданных диапазонах напряжения — это, так называемые, драйверы.

И те и другие блоки питания имеют определенную максимальную выходную мощность. Но, если в первом случае постоянным остается напряжение при возрастании тока в зависимости от мощности потребителей электроэнергии, то во втором случае постоянной остается сила тока, а в зависимости от мощности потребителей меняется напряжение на выходе. Диапазон изменения в драйверах ограничен, поэтому они распространены менее широко. Используются, в основном, в светотехнике, где заранее известны необходимые параметры тока.

Проще говоря, если вам нужен блок питания с необходимым током, например 700мА, при определенной мощности, то вам нужно выбирать драйвер. Если же вам нужен источник питания заданного напряжения и мощности, то нужен AC-DC блок питания.

При подборе блока питания важно учитывать его основные характеристики. С драйверами проще: все, что нужно о них знать, как правило, известно в рамках спецификации потребителя энергии. Встречаются драйверы в основном в составе готовых электротехнических изделий.

Чуть сложнее с AC-DC блоками питания. Современные блоки питания могут иметь различные характеристики выходного напряжения. Как правило, это: 5 вольт, 12 вольт, 24 вольта. Встречаются блоки питания и с другими выходными характеристиками: 3,3 вольта, 18 вольт, 32 вольта и прочие, но они менее распространены в отличие от первых, которые популярны в наружной и интерьерной рекламе и в декоративном освещении. Блоки питания необходимы, в большинстве случаев, для подключения светодиодных модулей, лент, линеек, для питания другой декоративной светотехники.

В зависимости от количества потребляемой электроэнергии и мощности подключаемых потребителей выбирается мощность блока питания. Тут необходимо учитывать, что при включении и выключении характеристики блока нестабильны, а также то, что в процессе работы в ту или иную сторону могут меняться характеристики входного электричества, поэтому блок подбирается с запасом по мощности, который составляет 1,2 — 1,3 от мощности подключаемых потребителей. Перегрузка блока по мощности может вывести его из строя или приведет к неправильному функционированию.

Другим важным критерием выбора, когда вы собираетесь купить блок питания, является область его использования. Это также актуально для драйверов. Блок может использоваться внутри помещения или на улице. Во втором случае он может быть размещен на стене или на горизонтальной плоскости, в тени или на солнце, может подвергаться, атмосферному воздействию в виде осадков снега и прочего, либо может быть размещен под крышей или козырьком. Все это влияет на то, с какой степенью защиты IP и в каком корпусе выбрать блок питания.

Для внутреннего использования, а также для размещения в закрытых щитках лучшим выбором будут блоки питания с защитой IP20, то есть не влагозащищенные, в защитном кожухе в виде сетки, исключающей прямой контакт с опасными элементами.

При выборе таких блоков питания следует обратить внимание на наличие EMI фильтра — это позволит избежать или свести к минимуму радиочастотные помехи, возникающие при работе блока питания. Иногда производители этим грешат в погоне за конкурентной ценой, поэтому покупая сравнительно недорогой блок питания, стоит уделить внимание этому вопросу.

Также может быть полезным наличие регулировки выходных параметров тока (в случае с драйверами) или напряжения, то есть наличие подстроечного резистора.

Иногда на выбор влияет размер блока питания. В настоящее время можно встретить блоки питания с одинаковыми характеристиками, но с большой разницей в габаритах. Меньшие по габаритам блоки, как правило, имеют в названии определения компакт (compact), слим (slim), экстра-слим (extra-slim). Меньшие габариты достигаются за счет развития технологий — более плотной компоновки и более совершенной элементной базы.

Часто блоки питания с защитой IP20 имеют активное охлаждение в виде вентилятора, работающего постоянно, либо срабатывающего при превышении определенной температуры. Удобством практически всех блоков в корпусах-сетках является достаточное количество винтовых контактов для подключения потребителей.

Для наружного использования нужны влагозащищенные блоки питания. Степень их защиты начинается с IP53. Это так называемые блоки rain proof или блоки с защитой от дождя. Представляют собой компромисс между влагозащищенными блоками и “сетками”, поскольку имеют неизолированные контакты, закрытые лишь крышкой, и должны располагаться только на стене в вертикальном положении. В местах, подверженных осадкам, их размещать не стоит.

Следующие по защищенности блоки питания выполнены в пластиковом или алюминиевом корпусе и могут иметь степень защиты IP66-67. Их можно размещать где угодно, но стоит учитывать, что пластик более подвержен деформации, поэтому в местах с прямым попаданием солнечных лучей блоки в алюминиевом корпусе предпочтительнее. Также блоки в пластиковых корпусах имеют ограничения по мощности: как правило, это максимум 150Вт. Как в варианте с пластиком, так и в варианте с алюминием, блок питания заполнен специальным составом, обеспечивающим герметичность и рассеивающим тепло. Открытых контактов у влагозащищенных блоков нет, вместо этого используются выводы в виде кабеля. Их может быть несколько для обеспечения необходимого суммарного сечения и удобства монтажа. Выводы подключены к одной силовой шине. Поэтому, при необходимости, они могут быть объединены.

Блоки питания в алюминиевых корпусах также, как и “сетки” могут быть выполнены в размерах compact, slim или extra-slim. Хотя, в зависимости от производителя, название может быть другим. Смысл в том, что это блок меньшего размера.

Покупая блок питания также нужно обращать внимание и на другие особенности. Производители блоков могут предлагать различные варианты защиты, от этого может зависеть цена на блок питания, но тот или иной вариант может быть полезным. У всех современных блоков существует защита от короткого замыкания. Полезной может быть защита от перегрузок, например Mean Well предлагает такую защиту, как Hiccup mode — при возникновении перегрузок блок питания, чтобы избежать перегрева переходит в режим редкой пульсации, пока характеристики перегрузок не придут в норму. В некоторых случаях критичен цвет блока питания — он может быть не обязательно белым или металлическим. Встречаются блоки питания черного цвета — это подойдет для тех мест, где светлый цвет блока бросается в глаза.

Особенностей и характеристик немало, но в них не так сложно разобраться, как кажется на первый взгляд. Зная эти особенности и руководствуясь нужными характеристиками, вы сможете без проблем подобрать и купить блок питания, наилучшим образом подходящий для ваших целей и задач.

Мы предлагаем более шестидесяти моделей блоков питания. При покупке блока питания у нас, мы всегда подробно ответим на все интересующие вас вопросы.

Как выбрать блок питания для светодиодной ленты?

   Питание для ленты это наиболее важное, от него зависит сама работа этой ленты. Если, например, взять и воткнуть ее прямо в розетку, то естественно она мгновенно сгорит и светить уже никогда не будет, поэтому этого никогда делать не стоит.

   Выбор блока для питания светодиодных лент на самом деле является очень важным и нелегким критерием. Важнее всего рассчитать, какую мощность должен потребить один метр такой ленты. Мощность одного такого метра ленты соответствует- 7,2 вт. Чтобы определить мощность, мы берем 10 метров, умножаем на 7,2 вт, таким образом у нас выходит 72 вт. Вот мы и определили мощность которая нужна ленте.

Однако важно! Всегда должен быть запас как до 30%, иначе, без этого он очень быстро перегорит. Таким образом мы имеем 72 и добавляем 30%, и вот что у нас получится - 93,4 ватт..

   ♦  Герметичный компактный блок питания в пластиковой оболочке

Этот блок сам по себе небольшого размера, легкий, влагозащищенный. Однако, 75 вт , это его максимальная мощность. Поэтому, для двух лент, нужно использовать два блока питания по 50 вт. Они используются часто в подсветке интерьеров, потому как их очень просто спрятать.

  ♦  Герметичный блок питания в алюминиевом корпусе

Мощность этого блока составляет 100 ватт и этого вполне достаточно, чтобы зарядить сразу две ленты. Однако, вместе с достоинствами он имеет и свои минусы. Одним из них есть его вес. Весит он более килограмма и имеет большие размеры. Часто он используется для подсветки вывесок на улице, он очень надежен и отлично защищен от внешних факторов.

  ♦  Блок питания открытого типа

Такие блоки питания имеют мощность до 400w, но при этом и большие размеры, что является немного неудобным в его использовании. Вместе с тем он часто используется для питания аппаратуры, обычно его устанавливают в аппаратные отсеки или специальные шкафы. Его наибольшее достоинство — это более низкая цена нежели других блоков.


   Кроме всего этого, что уже было перечислено раньше, блок питания  имеет высокую степень защиты корпуса от пыли и влаги.  Это позволяет применять данный блок питания в помещениях, в которых очень большой уровень влажности.

   Очень популярным блоком такого типа является блок питания от компании Rexant. Его надо применять при использовании светодиодной ленты с небольшой мощностью , не более 10 Вт, или одного светодиодного светильника. Такой блок питания как и предыдущий имеет такие же небольшие размеры. Основным и безукоризненным достоинством данного блока питания является его возможность работы в очень большом диапазоне напряжений.

Поэтому, для того чтобы выбрать нужный  блок питания для светодиодной ленты, необходимо точно определить все параметры, которые Вас интересуют. Также Вы можете посоветоваться со специалистами нашей компании «Гавань», которые посоветуют и помогут сделать правильный выбор!

 Для вас работает также оптовый отдел с бесплатной доставкой! (более 15 городов РФ) Сочи, Краснодар, Туапсе, Геленджик, Новороссийск, Анапа, Абхазия, Крым.

Приходите к нам, мы находимся по адресу:

г.Сочи ул. Роз, 73А магазин "ГАВАНЬ"

г.Туапсе ул. Карла-Маркса, 12 магазин "ГАВАНЬ"

г.Новороссийск ул. Видова, 144 магазин "ГАВАНЬ"

г. Адлер, ул. Демократическая, 55 / 50 Амагазин "ГАВАНЬ"

Все новости

Как выбрать идеальный блок питания для игрового ПК

Блок питания - это сердце вашего игрового ПК, часть, которая обеспечивает циркуляцию жизненно важной энергии для дорогостоящего процессора, материнской платы и видеокарты. Блок питания может диктовать пределы ваших амбиций, когда дело доходит до потенциальных обновлений ПК, поэтому всегда стоит внимательно следить за будущим, когда дело доходит до выбора следующего блока питания.

Вы должны сначала определить, сколько ватт потребляет ваша система или предполагаемая система, и, кроме того, вы должны оставить достаточно места для будущих обновлений.Более того, вы должны иметь в виду, что оптимальная эффективность обычно составляет около 40-50% от максимальной номинальной мощности блока питания. Этот источник питания ближе всего к его максимальной выходной нагрузке, что соответствует самому низкому коэффициенту полезного действия.

Итак, если вашей системе требуется 500 Вт при полной нагрузке, не стоит покупать блок питания на 550 Вт, но, по крайней мере, на 650 Вт. Тем не менее, большинство из нас не будет постоянно сильно нагружать наши системы, если у вас не будет времени постоянно играть в игры. Игры могут серьезно повлиять на ваш блок питания, поскольку они, как правило, полностью загружают вашу видеокарту, что, вероятно, является наиболее изнурительной частью вашей настройки.

Чтобы получить представление о том, как ваша система или обновление вашей мечты будет выглядеть с точки зрения потребляемой мощности, вы можете легко ввести все данные в удобный калькулятор блока питания. Нам нравится использовать калькулятор источника питания OuterVision, но есть и другие.

Самый точный способ определить потребляемую вашей системой мощность - это использовать маловаттное устройство и снять некоторые показания при полной нагрузке, что полезно, если вы хотите заменить существующий блок питания. Обратите внимание, что эта процедура даст вам только ориентировочные показания, поскольку она не принимает во внимание эффективность вашего блока питания.

Самыми энергоемкими компонентами в современных системах являются графические процессоры, за которыми следуют процессоры. К сожалению, производители не предоставляют четкой информации о фактическом энергопотреблении графического процессора, и, что еще хуже, вы также должны учитывать возможные скачки мощности, которые могут перезагрузить систему, если блок питания недостаточно силен для их обработки.

Вдобавок к этому официальные значения TDP Intel и AMD для их процессоров даже близко не соответствуют фактическим показателям энергопотребления, поскольку они относятся к нормальным, а не к разгонным частотам.При повышенных частотах процессоры потребляют намного больше Вт, чем официальный TDP от блока питания, и, конечно, все становится еще хуже, если вы решите разогнать.

Даже при настройках по умолчанию некоторые высокопроизводительные процессоры могут запрашивать мощность 300 Вт или более. Да, мы смотрим на вас, мистер Core i9 11900K. Если вы объедините это с потребляемой мощностью высокопроизводительного графического процессора, вы быстро поймете, что вам нужен блок питания мощностью 850 Вт или даже более мощный для высокопроизводительной игровой системы.

(Изображение предоставлено в будущем)

Размеры блока питания играют роль в вашей следующей сборке системы.Вы не можете использовать стандартный блок питания ATX12V в шасси mini-ITX, для которого, например, требуется блок питания SFX. К счастью, распространенные форм-факторы настольных блоков питания ограничены следующими

  • ATX12V (PS / 2) [справочные размеры: 150 мм (Ш) x 86 мм (В) x 140 мм (Г)]
  • SFX12V 80-мм вентилятор [справочные размеры: 100 мм (Ш) x 63,5 мм (В) x 125 мм (Г)]
  • SFX12V 80-мм вентилятор уменьшенной глубины [справочные размеры: 125 мм (Ш) x 63,5 мм (В) x 100 мм (Г)]
  • SFX-L [ссылка размеры: 125 мм (Ш) x 63.5 мм (В) x 130 мм (Г)]

SFX-L не является официальным форматом спецификации ATX, поскольку он был представлен Silverstone в 2014 году, а впоследствии его приняли несколько других брендов. Он имеет большую глубину, чем SFX, что позволяет использовать более прочную платформу.

Вы, наверное, слышали о рейтингах блоков питания из титана, платины, золота и других металлов. Они указывают на эффективность блока питания, другими словами, сколько энергии блок питания потребляет от розетки для подачи питания в вашу систему. Чем эффективнее блок питания, тем лучше для окружающей среды, поскольку он сводит к минимуму выбросы углекислого газа.Кроме того, в долгосрочной перспективе вы также экономите деньги на электроэнергии.

В настоящее время два агентства по сертификации эффективности используют почти одинаковые рейтинги, которые вы найдете ниже:

  • Бриллиант (Cybenetics)
  • Титан
  • Платина
  • Золото
  • Серебро
  • Бронза
  • Белый (80 PLUS)

(Изображение предоставлено Corsair)

Еще одно важное решение, которое вы должны принять, прежде чем вкладывать деньги в новый блок питания, - это тип кабеля; модульный или нет? Обычно более дорогие источники питания, которые стоят дороже, поставляются с полностью модульными кабелями.Обычно вы найдете только фиксированные кабели в бюджетных категориях, а где-то посередине вы найдете полумодульные блоки питания. Многие из них также относятся к бюджетным или средним категориям.

Если вам нужны фиксированные кабели и вам нужен блок питания для основной системы, нет необходимости платить больше за полностью модульный блок. Но если вы стремитесь использовать минимум кабелей без огромного количества проводов, плавающих вокруг вашей системы, тогда вам подойдет полная или полумодульная установка.

Все больше и больше людей начинают понимать, какое влияние оказывает блок питания на общий уровень шума системы. Как бы странно это ни звучало, ваш блок питания может играть значительную роль в уровне шума вашего ПК под нагрузкой.

Чем выше КПД, тем ниже тепловая нагрузка, поэтому вентилятор блока питания не должен вращаться на высоких оборотах. Это означает, что лучше всего покупать бесшумный блок питания с максимально возможным рейтингом эффективности. Тем не менее, это не означает, что вы выберете абсолютно тихий источник питания, поэтому рекомендуется прочитать несколько обзоров, прежде чем продолжить покупку.

Мы отметили наши собственные протестированные уровни шума в нашем руководстве по лучшим источникам питания, чтобы дать вам представление о том, как звучат лучшие блоки питания. Cybenetics предлагает сертификаты шума для блоков питания, поэтому, бегло просмотрев соответствующую базу данных, вы найдете блок питания, который соответствует вашим акустическим требованиям.

Уровни шума Cybenetics перечислены ниже:

  • A ++ (<15 дБА)
  • A + (15-20 дБА)
  • A (20-25 дБА)
  • (25-30 дБА)
  • Стандарт ++ (От 30 до 35 дБА)
  • Стандартный + (от 35 до 40 дБА)
  • Стандартный (от 40 до 45 дБА)

Это все, что вам действительно нужно знать о выборе правильного источника питания для компьютерных геймеров, но если вы хотите чтобы по-настоящему разобраться, как работает блок питания, у нас есть для вас несколько слов.Это глубокий электрический материал, но мощность, эффективность, кабели и уровни шума - самые важные вещи, о которых нужно подумать, когда вы действительно хотите купить себе новый блок питания.

Как выбрать правильный блок питания для вашего следующего ПК

Фото: Джоанна Нелиус (Gizmodo)

Выяснение того, сколько энергии вам нужно, чтобы все ваши компоненты были запитаны и довольны, обычно является последней частью сборки вашего собственного ПК. Это также может сбивать с толку. Каждый компонент потребляет разное количество энергии, и чем больше и быстрее ваш компьютер, тем больше энергии вам нужно.Последний Intel Core i9-10900K может потреблять до 250 Вт или более в одиночку, как и RTX 2080 Ti от Nvidia. Большие плохие системы означают, что вам понадобится большой плохой блок питания (БП). Но насколько большой? А что, если вы хотите стать даже больше, чем подсказывает вам какая-нибудь скатерть? Блок питания не похож на другие компоненты вашего компьютера: чем больше, тем лучше. Вот как определить, какой мощности вам нужен блок питания.

Но сначала давайте рассмотрим то, что вам нужно знать, прежде чем вы начнете изучать Newegg и Amazon.Вы должны понимать два основных термина: мощность и эффективность.

Мощность довольно просто: это максимальная мощность, которую блок питания может выдать при 100% нагрузке. Если вы создали компьютер, которому требуется мощность 500 Вт, вам понадобится блок питания на 500 Вт. Но на самом деле вы захотите получить блок питания, который может выдавать немного больше мощности, чем требуется вашему ПК, потому что постоянное превышение нагрузки на блок питания сокращает срок его службы, особенно если его рейтинг эффективности низкий.

Что приводит нас к эффективности .Вот как хорошо блок питания может преобразовывать мощность переменного тока от настенной розетки в мощность постоянного тока для вашего ПК. Это всегда указывается в процентах. Например, блок питания мощностью 500 Вт с рейтингом эффективности 50% означает, что ему потребуется потреблять 1000 Вт от стены для работы с полной или 100% нагрузкой, что создает много тепла и теряет энергию. Но блок питания мощностью 500 Вт с эффективностью всего 50% будет ужасным для вашего компьютера, поскольку эти дополнительные 500 Вт тратятся на тепло, а избыточное тепло может повредить компоненты компьютера. Что еще больше усложняет ситуацию, большинство блоков питания работают с максимальной эффективностью не при 100% нагрузке, а при нагрузке 50%.Таким образом, в случае нашего теоретического блока питания мощностью 500 Вт с эффективностью 50% он наиболее эффективен, когда выдает мощность всего 250 Вт.

Фото: Джоанна Нелиус (Gizmodo)

G / O Media может получить комиссию

Вот где вступают в силу рейтинги эффективности 80 Plus. Большинство продаваемых блоков питания имеют КПД не 50%, а эффективность 80%. Помните, что чем выше КПД блока питания, тем меньше избыточной мощности он потребляет. И чем меньше избыточной мощности ему необходимо потреблять, тем меньше выделяется тепла, что позволяет сберечь компоненты вашего ПК от износа.Итак, допустим, ваш блок питания мощностью 1000 Вт имеет рейтинг эффективности 80%. Это означает, что для запуска ПК, которому требуется 600 Вт при максимальной нагрузке, он потребляет всего 800 Вт мощности и выделяет 200 Вт из них в виде тепла. Если ваш высокомощный блок питания также имеет высокий рейтинг эффективности, нет ничего плохого в приобретении большого блока питания, если вы готовы потратить больше.

Но есть еще один момент, который следует учитывать при выборе блока питания. Вы, наверное, уже заметили, что многие бренды блоков питания, такие как Corsair, EVGA и Seasonic, имеют рейтинги 80 Plus, а также рейтинги Bronze, Silver, Gold, Platinum и Titanium.Оба рейтинга указывают на энергоэффективность, но рейтинги с металлической маркировкой еще больше снижают эти рейтинги. Сертификация 80 Plus означает, что КПД блока питания не менее 80% при нагрузках 20%, 50% и 100%. Таким образом, если источник питания мощностью 500 Вт имеет рейтинг 80 Plus, он будет потреблять максимум 625 Вт от сетевой розетки при 100% нагрузке вместо 1000 Вт. Это также означает, что ваш блок питания будет выделять меньше тепла.

Вот диаграмма, которая разбивает рейтинг эффективности на нагрузку для каждого слоя металла, но практическое правило заключается в том, что чем выше качество металла, тем выше эффективность.Например, блок питания с сертификатом 80 Plus Gold имеет КПД не менее 87% при нагрузке 20%, КПД 90% при нагрузке 50% и КПД 87% при нагрузке 100%. Сертификаты Platinum и Titanium позволяют оценить эффективность до 90-х годов, а Bronze и Silver - от середины до 80-х.

Скриншот: Джоанна Нелиус (Gizmodo)

Ладно, все хорошо, но какой блок питания вам на самом деле стоит приобрести? У OuterVision есть красивый и простой инструмент, который сделает все расчеты за вас. Просто введите, какие компоненты у вас есть в вашей системе, и он выдаст несколько рекомендаций по блоку питания.Если вам нравится разгонять свои компоненты, у них также есть расширенная опция, которая будет учитывать эти скорости. Он даже скажет вам, сколько стоит использовать ваш компьютер в год.

Для моего ПК с Ryzen 7 2700X, GTX 1080 Ti, 16 ГБ оперативной памяти DDR4, 1 ТБ NVMe M.2 SSD, 2 ТБ 7200 об / мин жесткого диска и жидкостным охладителем NZXT Kraken X52 240 мм AIO, инструмент рекомендует использовать Блок питания мощностью 850 Вт с сертификатом 80 Plus Gold. Однако, если бы мой блок питания был сертифицирован Platinum, я бы получил более высокую эффективность. Или я мог бы вообще пропустить блок питания мощностью 850 Вт и увеличить до 1000 Вт Platinum и получить лучшую эффективность в соответствии с инструментом.После недавнего столкновения с более низкой, чем ожидалось, производительностью при тестировании новых процессоров, я должен признать, что более крупный блок питания кажется ужасно привлекательным.

Хотя блок питания большей мощности - это излишне, если он вам на самом деле не нужен, они не повредят вашему компьютеру. И лучше потрудиться, чтобы лишить компьютер мощности. В лучшем случае ваш процессор, графический процессор и другие компоненты будут работать медленнее, чем заявленные скорости. В худшем случае различные компоненты отключатся, чтобы сберечь электроэнергию и вызвать сбой вашего компьютера.

Выбор лучшего блока питания 2020 г.

При настройке рабочей станции блок питания (PSU) должен быть одним из первых вещей, которые вы рассматриваете при установке. Это в основном потому, что этот компонент должен обеспечивать внутреннюю схему вашего компьютера точным или почти точным напряжением и нужной мощностью, чтобы все работало должным образом. В этом отношении чувствительны компьютерные процессоры и память. Так что выбор лучшего бренда блока питания - это не роскошь, а необходимость.

На что обращать внимание при выборе лучшего бренда блока питания

Долгое время считалось, что покупка блока питания с более высокой общей мощностью - лучший способ повысить производительность. По правде говоря, огромные блоки питания примерно 1800 Вт очень полезны, когда речь идет о компьютерах с несколькими дисками, которые выполняют приложения с интенсивной графикой. Проблема в том, что они часто довольно дороги.

Большинству компьютеров не требуется такая большая мощность, потому что они не всегда работают на полную мощность.По большей части, если вы используете ПК с процессорами среднего уровня, видеокартами и оперативной памятью, вам, вероятно, не понадобится блок питания мощностью более 600 Вт. Вы можете узнать, сколько вам нужно, используя онлайн-калькуляторы мощности блока питания.

Тем не менее, вот несколько советов о том, на что следует обращать внимание при покупке блоков питания лучшей марки:

  • Посмотрите на рейтинги эффективности: Как показывает опыт, высокоэффективные блоки питания часто имеют более эффективные компоненты, поэтому они потребляют меньше энергии и выделяют меньше тепла.Это делает их намного дешевле в эксплуатации. Ищите блоки питания с сертификатом «80 Plus», свидетельствующим о том, что они имеют КПД не менее 80%.
  • Пойдите для более крупных моделей: Хотя они могут быть немного громоздкими, большие блоки питания имеют лучшее управление охлаждением и часто работают на усовершенствованных внутренних компонентах, что делает их более надежными.
  • Покупайте у проверенного бренда: Это должно быть практическим правилом для каждой единицы оборудования, которое вы покупаете. Хотя это заявление не является осуждением менее известных брендов, простой факт заключается в том, что доверенные бренды склонны более серьезно относиться к своему «статусу домашнего имени».Это означает, что они сделают все возможное, чтобы выдержать испытания, и даже когда их компоненты выйдут из строя, что неизбежно для некоторых, эти бренды имеют лучшие условия гарантии и более надежные системы обслуживания клиентов. Это значительно снизит уровень вашего разочарования и даже избавит вас от сокращения потерь и бегства.

Теперь, когда вы знаете, на что обращать пристальное внимание, давайте кратко рассмотрим некоторые из лучших блоков питания, представленных сегодня на рынке:

EVGA SuperNOVA P2 имеет мощность 1000 Вт, полностью модульный и имеет сертификат 80 Plus, что ставит его в ряд лучших из них.Будучи полностью модульным блоком питания, этот блок позволяет прокладывать только те кабели, которые вам нужны, что создает меньше беспорядка и предлагает лучшие возможности для прокладки кабелей.

Поставляемая с 10-летней гарантией, эта машина не только эффективна, но и весьма надежна. С такой мощностью он может питать большинство ПК и даже некоторые игровые системы, рассчитанные на тяжелые условия эксплуатации.

Плюсы:

  • Очень тихо
  • Может питать большинство ПК
  • Полностью модульный
  • Имеет 10-летнюю гарантию

Минусы:

  • Несмотря на то, что он тихий и эффективный, у него странный профиль вентилятора.

Вердикт: Если вам нужно что-то достаточно мощное, чтобы питать игровую систему, а также большинство ПК, то этот блок питания для вас.EVGA SuperNOVA P2 с 10-летней гарантией и достаточно разумной ценой - отличная покупка.

Как бренд, Corsair имеет долгую историю создания прекрасных блоков питания. Corsair RM750, в частности, выделяется тем, что он обладает очень желанной комбинацией высококлассных функций, оставаясь при этом довольно доступным. Этот блок питания имеет мощность 750 Вт и имеет сертификат 80 Plus Gold. Он может обеспечить до 92% энергоэффективности, что делает его одним из самых дешевых в эксплуатации блоков питания.

Оборудован полностью модульной кабельной системой, очень тихим вентилятором, высококачественными конденсаторами и высокоэффективной «поддержкой режима ожидания» (устройство может быть запущено и запущено менее чем за пять секунд из режима ожидания).Даже при полной загрузке это устройство очень энергоэффективно.

Плюсы:

  • Имеет низкопрофильный, что экономит место
  • Имеет высокий уровень энергоэффективности
  • Имеет расширенную поддержку режима ожидания

Минусы:

  • Имеется только 5-летняя гарантия, что вдвое меньше, чем у большинства конкурентов.

Вердикт: Прелесть покупки этого блока питания заключается в том, что он принадлежит очень уважаемой торговой марке, которая предлагает легендарную техническую поддержку, если она вам понадобится.Купив этот блок питания, вы получите не только отличную машину, но и пожизненный доступ к этой поддержке.

Seasonic Prime Ultra 1300w - действительно высококлассный блок питания по любым стандартам. Во-первых, это машина мощностью 1300 Вт, что делает ее достаточно мощной для питания практически любого ПК и игрового устройства, которые у вас могут быть. Он также имеет сертификат 80 Plus Gold и способен работать с КПД до 87% при полной нагрузке (он работает с КПД 90% при 50% нагрузки).

Компания также передала пользователю часть управления вентиляторами с помощью своей гибридной системы управления вентиляторами Premium. Это позволяет снизить общий шум вентилятора до почти незначительного уровня. Это правильный выбор для высокопроизводительных систем благодаря своей стабильности. Он имеет полностью модульную кабельную разводку и поставляется с 12-летней гарантией, которая показывает, насколько компания доверяет этому продукту.

Плюсы:

  • Предлагает полностью модульную кабельную разводку
  • Он имеет сертификат 80 Plus Gold и может работать с эффективностью 87% при 100% нагрузке и 97% КПД при 50% нагрузке
  • Поставляется с 12-летней гарантией
  • Он предлагает ультрасовременное управление вентилятором, что делает его очень тихим.

Минусы:

  • Для обычных ПК может быть слишком много

Вердикт: Если вы ищете блок питания, способный работать с высокопроизводительными системами, то это правильный выбор.Он не только эффективен, но и очень стабилен и даже имеет 12-летнюю гарантию.

При мощности 550 Вт FSP Dagger 550w не такой мощный, как другие блоки питания в этом списке, но, как упоминалось ранее, это не обязательно плохо. Если вам не нужна вся эта мощность, то покупка блока питания меньшей мощности может быть разумным шагом с финансовой точки зрения.

Этот блок питания имеет сертификат 80 Plus Gold и обычно работает с КПД 90% практически на всех уровнях нагрузки. Он имеет отличную модульную разводку, не очень громкий и стоит значительно дешевле, чем другие варианты из этого списка.

Плюсы:

  • Это доступно
  • Достаточно эффективен с КПД до 90% на большинстве уровней нагрузки
  • Достаточно маленький, чтобы сэкономить много места

Минусы:

  • Только гарантия 3 года

Вердикт: Если вы ищете что-то, что хорошо работает, эффективно и не стоит руки и ноги, то вот оно.

Это одни из лучших блоков питания на рынке сегодня.Все они имеют модульную кабельную разводку, которая идеально подходит для тех, кто не любит беспорядок; все они являются очень эффективными машинами, которые экономят ваши деньги, а некоторые из них предлагают десятилетнюю (даже более) гарантию, которая показывает, насколько сильно бренды верят своим продуктам. Самое приятное то, что они в основном в разумных ценовых категориях.

Выбор зарядного устройства и источника питания

Узнайте, что вам действительно нужно
Этот шаг может немного сбить с толку, поскольку необходимо учитывать несколько переменных.Начнем с упомянутого выше зарядного устройства. В руководстве указано, что для этого зарядного устройства требуется минимум 12 В 10 А PS, но для полной мощности оно должно быть в паре с 15 В 350 Вт PS. Что это на самом деле означает? Это означает, что в зависимости от того, что вы заряжаете, вы можете использовать различные типы и размеры PS. Для небольших пакетов вы можете обойтись относительно небольшим PS, но для больших пакетов вам понадобится серьезная мощность.

Это подводит меня к моему первому пункту. Вы можете выбрать PS двумя способами.

  1. Выберите PS, который может обеспечить полную мощность зарядного устройства.Обычно это легко сделать, поскольку в большинстве руководств указаны требования. Могут быть и другие соображения, но по большей части предоставление того, что они заявляют в руководстве, является безопасным способом.
  2. Другой вариант - выбрать блок питания, соответствующий вашим потребностям. Допустим, вы выбрали большое мощное зарядное устройство с двумя портами для удобства одновременной зарядки 2 аккумуляторов, но вы используете его только для зарядки небольших аккумуляторов. В этом случае нет необходимости тратить деньги на 15V 350W + PS, когда модели 12V 150W будет более чем достаточно.
Обратите внимание: когда вы используете источник питания с более низким напряжением, чем требуется зарядному устройству для полной выходной мощности, зарядное устройство просто ограничивает выходную мощность. Например, возьмем зарядное устройство на 250 Вт, которому требуется 15 В для обеспечения этой полной мощности. Если вместо этого вы поставите на него 12 В, он ограничит мощность примерно до 200 Вт. Это никоим образом не повредит зарядному устройству.

Выполнение математических расчетов, помогающих решить, какое напряжение и силу тока должен обеспечивать блок питания.
Здесь я расскажу о математических расчетах, которые помогут вам определить размер блока питания в соответствии с вашими потребностями.Даже если вы просто планируете купить самый большой из доступных PS, все равно есть что подумать.

Возьмите упомянутое выше зарядное устройство. Он может выдавать максимум 360 Вт, но он не на 100% эффективен, а это означает, что ему потребуется больше мощности, чем выдает, поэтому нам нужно будет рассчитать дополнительную мощность, чтобы узнать, сколько будет потреблять зарядное устройство. Большинство зарядных устройств имеют КПД около 80%.

Входная мощность = 360 Вт / 0,8 = 450 Вт

Теперь давайте возьмем это число и вычислим некоторые возможные значения PS.Мы будем использовать следующее уравнение в сочетании с некоторой информацией, которую мы узнали выше, чтобы найти эти числа.

Вт = Вольт * Ампер

Мы знаем, что нам нужно не менее 14,5 В, для простоты назовем это 15 В, чтобы обеспечить полную мощность зарядного устройства. Итак, сколько усилителей необходимо для обеспечения 432 Вт от источника питания 15 В?

Ампер = Вт / Вольт = (450 Вт) / (15 В) = 30 А

Одна хорошая вещь в том, чтобы основывать все эти вычисления на мощности, заключается в том, что мы можем регулировать входное напряжение и смотреть, как оно влияет на необходимую силу тока.Оказывается, зарядное устройство, которое мы использовали в качестве примера, принимает любое напряжение от 11 до 28 В, поэтому давайте попробуем другие напряжения и посмотрим, как это повлияет на требуемую силу тока.

А = (450 Вт) / (20 В) = 22,5 А 90 277 А = (450 Вт) / (24 В) = 18,8 А

Как вы можете видеть, чем выше напряжение, тем ниже сила тока, необходимая для обеспечения такой же мощности. Это подводит меня к другому вопросу. Зарядные устройства более эффективны, когда входное и выходное напряжения одинаковы. Например при зарядке 3 с (12.6 В), наилучшее входное напряжение - 12 В. При зарядке аккумуляторов по 6 с (25,2 В) наилучшее входное напряжение составляет 24 В. Это следует учитывать при выборе наилучшего PS для ваших нужд.

Теперь поговорим о выборе PS специально для того, что вы заряжаете. В этом случае зарядное устройство не играет никакой роли, кроме своих ограничений по мощности. Давайте возьмем типичный аккумулятор емкостью 2200 мАч 3 с и рассчитаем мощность, необходимую для питания зарядного устройства, чтобы зарядить этот аккумулятор при 1С.

Мощность зарядного устройства
Вт = 12.6 В * 2,2 А = 27,7 Вт

С учетом потерь эффективности зарядного устройства
Вт (входная) = 27,7 Вт / 0,8 = 34,6 Вт

Таким образом, независимо от зарядного устройства, мощность вашего источника питания должна быть не менее 34,6 Вт. для того, чтобы зарядить батарею 2200mAh 3s на 1С. Теперь давайте посчитаем, сколько ампер требуется от источника питания 12 В для зарядки нашей 3-х аккумуляторной батареи.

Ампер = 34,6 Вт / 12 В = 2,9 А

Теперь давайте посмотрим на это с более реалистичной точки зрения. Допустим, у вас есть 3 вертолета разных размеров: 250, 450 и 500.Вы планируете купить новое зарядное устройство, которое будет заряжать батареи для этих вертолетов. В частности, он должен быть достаточно большим, чтобы заряжать самые большие пакеты, 500 пакетов, в любом поместье, которое вы выберете. Итак, давайте предположим, что вы захотите зарядить свои аккумуляторы емкостью 2500 мАч при температуре 2 ° C. Следуя той же математике, что и выше, позволяет рассчитать, какой размер PS вам нужен. В качестве примечания предполагается наличие источника питания 15 В по нескольким причинам. Он находится между 3 и 6 с. напряжения, соответствует минимальным требованиям к напряжению большинства зарядных устройств для полной вывод и его легко найти.

Выход зарядного устройства для блока 6s 2500 мАч, заряженного при 2C
Вт = 25,2 В * 2 (2,5 А) = 126 Вт

С учетом потерь эффективности зарядного устройства
Скорректированная мощность = 126 Вт / 0,8 = 157,5 Вт

Сейчас мы найдем необходимые усилители, используя источник питания 15 В.
А = 157,5 Вт / 15 В = 10,5 А

Итак, для этих вертолетов, этих аккумуляторов и этих зарядных привычек блок питания 15 В 11 А покроет все потребности вашего зарядного устройства, даже если оно способно обеспечить выходную мощность 1000 Вт.

Выбор источника питания для нескольких зарядных устройств
Некоторым людям нравится подключать несколько зарядных устройств к одному более мощному источнику питания, и это нормально.Это можно сделать с помощью источника питания с несколькими выходами или с помощью простого параллельного кабеля, который позволяет подключать несколько зарядных устройств к одному выходу. Процесс выбора источника питания для этих нужд такой же, за исключением того, что вам нужно рассчитать требования к каждому зарядному устройству индивидуально, а затем сложить их все вместе, чтобы найти общие требования. Просто помните, что разные зарядные устройства требуют разного напряжения, поэтому вам нужно будет найти общее напряжение, которое будет работать для всех из них.

Последнее соображение по поводу больших PS, APFC
В мире RC фактор мощности никогда не был проблемой до недавнего времени.Оказывается, есть много сложностей, связанных с питанием самых больших зарядных устройств на сегодняшний день. Конечно, вам нужен совместимый блок питания, чтобы эти мощные зарядные устройства работали на полную мощность, но как насчет питания блока питания? Оказывается, это может быть проблемой. Возьмем, к примеру, блок питания мощностью 1200 Вт, необходимый для питания зарядного устройства мощностью 1000 Вт. Если мы сделаем простую математику ...

Вт (вход) = 1200 Вт (выход) / 0,8 (потери в PS) = 1500 Вт
А (вход) = 1500 Вт / 115 В = 13 А

В современном мире дома 15 А схем, большинство должно быть в состоянии справиться с одним из них, глядя только на приведенные выше числа, но на самом деле это не так.Это из скрытой электрической концепции, называемой коэффициентом мощности или PF. Этот PF зависит от конструкции PS, но часто остается примерно таким же, если его не исправить. Если вы хотите узнать всю историю, выполните поиск в Интернете по запросу Power Factor и много читайте, но для тех, кто хочет просто получить некоторую базовую информацию, вот ее суть. Коммутационные блоки питания не являются чисто резистивными, поэтому фазы переменного тока, питающего их, не совпадают идеально. Это приводит к тому, что часть мощности возвращается к источнику, что увеличивает фактическую мощность, необходимую для PS.Аддитивный эффект увеличивает ток, протекающий к PS, и, как таковой, ток, наблюдаемый всеми компонентами. Это включает в себя розетку переменного тока, проводку к розетке и, самое главное, автоматический выключатель. Хорошо, теперь давайте посмотрим, что это делает с математикой ...

У среднего PS будет PF около 0,6. Это означает, что он может использовать только около 60% тока, передаваемого на PS. Поэтому, если для PS требуется 12,5 А или 115 В на входе, вам нужно добавить на 40% больше тока, чтобы получить фактическое количество, видимое PS.

Ампер (входной) = Ампер (расчетный) / .6 (потери .6 PF)
А (входной) = 12,6А / .6 = 21А

На данный момент многие люди просто не верят в это. Они проводят начальные вычисления и придерживаются их, игнорируя любые эффекты так называемого PF. Обычно примерно в то время, когда эти люди запускают свой новый генератор и начинают заряжать большие батареи, они очень быстро обнаруживают, что это настоящая проблема, и им следовало бы подумать, прежде чем покупать то, что они купили.

Спаситель в этих случаях - покупка PS с APFC или активной коррекцией коэффициента мощности.Эти PS имеют встроенные компоненты, которые непрерывно отслеживают разность фаз и при необходимости регулируют ее, чтобы добиться коэффициента мощности, близкого к 0,98. В этих случаях PF можно просто игнорировать. Недостаток в том, что эти агрегаты немногочисленные и дорогие. Единственные известные мне большие модели сделаны Meanwell и используют нумерацию моделей RSP. Многие блоки питания для ПК также имеют APFC, но они всего 12 В и не так полезны, как другие модели.

Сравните варианты
Теперь давайте рассмотрим некоторые варианты питания зарядного устройства.

Ваш автомобильный аккумулятор
Ваш автомобиль - это первый и зачастую самый удобный источник питания. Он имеет прилично прочную систему питания 12 В и с легкостью может питать большинство зарядных устройств. Есть некоторые вещи, которые следует учитывать, но для базовой зарядки это подойдет практически для любого зарядного устройства. Вот что следует учитывать / понимать:

  • Напряжение автомобильного аккумулятора зависит от нагрузки. Если вы заряжаете маленькие батареи, это не проблема, но когда вы начинаете заряжать большие батареи, напряжение может резко упасть.Это ограничит ставки, по которым вы можете заряжать большие пакеты.
  • При включении, разрядке и повторной зарядке обычный автомобильный аккумулятор повредит его. Так что будьте очень осторожны, сколько вы извлекаете из них. Для больших аккумуляторов или для большого количества зарядки обязательно некоторое время или все время простаивайте.
  • Ач автомобильных аккумуляторов намного ниже, чем думает большинство людей. Некоторые люди думают, что 800CCA или усилитель холодного пуска означает, что у них есть батарея на 800 Ач, но на самом деле большинство автомобильных аккумуляторов меньше 50 Ач.Если вы посчитаете, то обнаружите, что 50 Ач едва хватает для зарядки 2 аккумуляторов емкостью 12 емкостью 5000 мАч.
  • Если вы наедете слишком далеко, вам придется идти домой пешком 🙂
Независимо от того, от чего у вас дома есть зарядка, ваш автомобиль будет нормально заряжаться, когда вы находитесь вдали от дома. Просто поймите, что у него есть свои ограничения.

Настольные источники питания
Это обычный способ питания зарядного устройства. Их можно купить где угодно, от Radio Shack до eBay, и они имеют широкий диапазон выходов.Некоторые из них имеют регулируемое напряжение, и это может быть удобно для согласования напряжения с потребностями вашего зарядного устройства. Какими бы хорошими они ни были, все же есть недостатки, такие как стоимость и размер. Некоторые более крупные настольные модели могут стоить 500 долларов и более. Большинство из них будет стоить больше, чем зарядное устройство, которое они питают. Обязательно найдите и прочитайте как можно больше моделей, чтобы узнать, что там есть. Некоторые из более крупных настольных моделей могут отличаться большими физическими размерами и очень тяжелыми. Это не то, что вы обычно берете с собой.

Итак, если вам нужен красивый блок питания, который предлагает простоту банановых разъемов на передней панели, простой шнур питания 120 В переменного тока, свисающий сзади, и полный набор датчиков, чтобы узнать, что происходит, тогда посмотрите вокруг на настольные модели, но будьте готовы потратить большие деньги.

Восстановленные или новые импульсные блоки питания для оборудования
Этот тип блоков питания становится все более популярным из-за более низкой стоимости и возможной высокой производительности. Их можно найти везде, от компьютерных серверов до медицинского оборудования и жилых домов.Вы можете купить новые модели или б / у системы тяги. Так или иначе, здесь есть недостатки. Поскольку эти устройства предназначены для установки в оборудование, они обычно представляют собой не что иное, как квадратные металлические коробки с винтовыми клеммами или странными заглушками. Таким образом, вам, скорее всего, придется сделать входные и выходные кабели, а иногда вам придется сделать специальную проводку, чтобы они работали. В некоторых из них используются большие и громкие вентиляторы для охлаждения. Многие из них созданы для коммерческого использования, и им абсолютно все равно, тихие они или красивые, им просто нужно то, что работает.

Преобразованные блоки питания для компьютеров
По той же идее, что и блоки питания для оборудования выше, для питания зарядного устройства можно использовать обычный стандартный компьютерный блок питания. Это могут быть системы или новые модели. Они будут ограничены до 12 В, но могут быть представлены в моделях, способных выдавать до 50 А или даже больше. Загвоздка в том, что нужно немного повозиться, чтобы превратить его во что-то полезное. Хорошая новость заключается в том, что это несложно, и большинство опытных людей могут сделать это с легкостью.Ознакомьтесь с моим руководством «Преобразование блока питания ПК» или выполните поиск в Google по запросу «Преобразование блока питания ПК», чтобы найти множество других советов и информации. Просто убедитесь, что вы знаете, во что ввязываетесь, прежде чем начать.

В заключение
Как и все, информация - сила. Чем больше вы узнаете, прежде чем купить / попробовать, тем лучше будут ваши результаты. Поэтому обязательно изучите все варианты и не бойтесь подвести математику, чтобы точно определить, что вам нужно.

Выбор блока питания для домашнего компьютера

Есть определенные части компьютера, на которых вы определенно не хотите экономить, и блок питания находится в верхней части списка.

Плохой блок питания может буквально вывести из строя весь ваш компьютер. Источники питания, которые производят слишком высокое напряжение, слишком низкое напряжение, непостоянное напряжение или перетекание переменного тока в постоянный, могут повредить хрупкие компоненты вашего компьютера.

Вот почему я использую блоки питания только от ведущих компаний, таких как Seasonic, Corsair, Antec, Cooler Master (показаны на этом рисунке) или Thermaltake.

Я уверен, что есть много других компаний, которые производят отличные блоки питания; но Seasonic, Cooler Master и Thermaltake меня никогда не разочаровывали, поэтому я был им верен на протяжении многих лет.Seasonic - мой личный фаворит на момент пересмотра (в феврале 2021 года), но все упомянутые компании являются производителями с хорошей репутацией.

Однако даже лучшие производители иногда выходят из строя; поэтому обязательно изучите репутацию именно той модели блока питания, которую вы планируете купить. В этом случае полезны обзоры на Amazon и других сайтах.

Помимо выбора высококачественного источника питания, также важно выбрать тот, который является эффективным, подходит для вашего корпуса (форм-фактор), обеспечивает мощность, достаточную для текущих и будущих потребностей вашего компьютера, и в котором достаточно энергии. правильные разъемы для типа системы, которую вы строите.Давайте рассмотрим все эти факторы индивидуально.

КПД источника питания

Проще говоря, эффективность источника питания означает, какой процент входной мощности преобразуется в выходную мощность, а не в тепло. Чтобы определить эффективность, просто разделите выходную мощность на входную. Например, если блок питания потребляет 600 Вт на входной стороне для выработки 500 Вт на выходной стороне, этот блок питания имеет КПД 83,3% (500 ÷ 600).

Мощность - это напряжение, умноженное на силу тока. Поскольку входное напряжение является постоянным, составляющая мощности, которая изменяется с нагрузкой, - это сила тока или «ток». Поскольку различные металлургические и электрические факторы, влияющие на эффективность, зависят от тока, источники питания обычно имеют разную эффективность при разных нагрузках. Так как же определить, насколько эффективен блок питания в целом?

Стандарт 80 PLUS упрощает оценку эффективности источников питания, рассматривая их эффективность при 20%, 50% и 100% от номинальной нагрузки.Источники питания, сертифицированные как минимум на 80% с эффективностью на всех трех уровнях, могут маркировать и продавать их как соответствующие 80 PLUS.

Компаниям, которые удостоверяют, что их блоки питания соответствуют дополнительным стандартам эффективности при уровнях нагрузки 20 процентов, 50 процентов и 100 процентов их номинальной нагрузки, дополнительно разрешается маркировать и продавать их с "металлическими" рейтингами от бронзы до платины.

Существуют разные стандарты для разных типов источников питания.Для производителей компьютеров в США и других странах, которые используют 110–120 В переменного тока в качестве стандарта электропитания для дома, нас интересует соответствие источника питания внутреннему стандарту без резервирования 115 В. Вот основные требования к эффективности для этого стандарта при 20 процентах, 50 процентах и ​​100 процентах номинальной нагрузки на дату этой редакции:

80 PLUS: (80 & percnt;, 80 & percnt;, 80 & percnt;)
Бронза: (82 & percnt;, 85 & percnt;, 82 & percnt;)
Серебро: (85 & percnt;, 88 & percnt; (87%, 90%, 87%)
Платина: (90%, 92%, 89%)
Титан: (92%, 94%, 90%)

Для рейтинга «Титан» дополнительно требуется, чтобы источник питания был не менее 90 & percnt; эффективен при 10-процентной нагрузке.

Выбор эффективного блока питания сэкономит вам деньги на электричестве, уменьшит углеродный след и уменьшит общее количество тепла, производимого вашим компьютером. Это также приблизительный показатель качества источника питания: это сложнее и требует более качественных материалов для производства высокоэффективного источника питания, чем низкоэффективного.

Самые качественные блоки питания для компьютерных мастеров-любителей в настоящее время имеют рейтинг «80 PLUS Gold». Это тоже мой личный минимум при выборе БП.

Форм-фактор

Существует множество различных форм-факторов блоков питания. Самым распространенным среди сборщиков компьютеров своими руками является ATX. Если вы войдете в магазин компьютерных запчастей и скажете, что вам нужен блок питания, не указав форм-фактор, они подумают, что вам нужен блок питания ATX.

Другие несколько распространенные форм-факторы блока питания:

  • ATX12V. В этой конструкции Intel отсутствуют шины 3,5 В и 5 В, оставив только 12 В.Он разработан для повышения энергоэффективности.
  • Micro-ATX. Электрически идентичен ATX, но меньше.
  • ЭПС12В. Используется в основном на серверах и имеет дополнительный 8-контактный разъем.
  • WTX12V. Блок питания 12 В для рабочих станций.
  • FlexATX. Один из наиболее популярных источников питания меньшего форм-фактора. Более длинный и уже стандартный ATX.
  • Многочисленные блоки питания малого форм-фактора, включая SFX12V (малый форм-фактор 12 В), CFX12V (компактный форм-фактор 12 В), TFX12V (тонкий форм-фактор 12 В) и многие другие.

Убедитесь, что он подойдет

В идеальном мире блок питания, предназначенный для корпуса с определенным форм-фактором, подошел бы в любом случае с использованием этого форм-фактора. На практике дважды проверьте, чтобы убедиться. Один из распространенных конфликтов заключается в том, что блок питания слишком длинный и не помещается за верхними отсеками корпуса, предназначенными для оптических приводов. В других случаях блок питания может мешать вентилятору процессора.

При таком большом количестве корпусов разных стилей и отклонениях от стандартов ATX все, что я могу сказать, - это тщательно проверять размеры всех деталей, которые вы планируете использовать, чтобы убедиться, что все они физически подходят.

Активный PFC

С точки зрения производителя компьютеров, блоки питания с активной коррекцией коэффициента мощности ( P или F ) обеспечивают более чистое и стабильное питание вашей системы, несмотря на обычные колебания напряжения в электросети. Они также несколько снижают и стабилизируют общее энергопотребление со стороны электросети (но, как правило, не уменьшают ваш счет за электроэнергию, потому что вы по-прежнему будете использовать то же количество мощности в розетке).

Почти все источники питания высокого класса теперь имеют схему активной коррекции коэффициента мощности; поэтому нет необходимости рассматривать это как решающий фактор при выборе блока питания. Если вы смотрите на современные высококачественные блоки питания, они почти наверняка будут иметь активную коррекцию коэффициента мощности.

Единственным недостатком источников питания с активной коррекцией коэффициента мощности является то, что вам понадобится ИБП с синусоидальной волной, предназначенный для активной коррекции коэффициента мощности, а не менее дорогостоящая резервная батарея, выходная мощность которой приблизительно равна синусоиде. Если ИБП не подает чистую синусоидальную волну на блок питания, тогда блок питания (и, конечно же, компьютер) останется включенным, если питание отключится, а , а не .

Насколько большой вам нужен блок питания?

Одной из наиболее важных частей проектирования и сборки вашего собственного компьютера будет выполнение некоторых математических расчетов для расчета мощности источника питания, который вам понадобится.

Чтобы выяснить, какого размера блок питания потребуется вашему компьютеру, вам необходимо сложить номинальное максимальное энергопотребление каждого компонента, как указано в их спецификациях или технических данных, и добавить значительный запас для запаса. Вы можете упростить этот шаг, записав информацию о потребляемой мощности, пока вы планируете свой компьютер и просматриваете детали.

«Запас» в этом контексте означает дополнительный запас доступной мощности сверх суммы мощности, потребляемой всеми компонентами. Три причины, по которым нам нужен запас по высоте:

  • Потому что компоненты (особенно процессоры и графические процессоры) нередко потребляют больше энергии, чем указано в спецификациях.
  • Чтобы предоставить место для будущего расширения. Вы не захотите заменять блок питания, если решите когда-нибудь добавить жесткий диск.
  • Чтобы предотвратить постоянную выдачу максимальной мощности блоку питания.Электрические компоненты сгорают быстрее, когда они постоянно работают изо всех сил.

Наконец, если вы планируете разгон, добавьте еще сотню ватт сверх нормального запаса мощности.

Когда я создаю систему, я ищу максимальные требования к мощности буквально для каждого компонента, который я планирую установить, складываю их все, а затем добавляю по крайней мере на на 25 процентов больше для запаса. Если я думаю, что буду модернизировать систему в будущем, я добавлю целых 50 процентов.

Например, если общая потребляемая мощность составляет 400 Вт, и я не планирую ничего обновлять, математика будет:

400 + (400 x 0,25) = 500 Вт

Если я действительно планирую обновить (или, по крайней мере, хочу иметь эту опцию без замены блока питания), я бы добавил 50 процентов для запаса по запасу:

400 + (400 x 0,5) = 600 Вт

Наконец, я бы добавил еще 100 Вт, если бы планировал разгон.

Силовые кабели, разъемы и кабельная разводка

Компоненты компьютера используют различные разъемы. Вам понадобятся разъемы питания типа SATA для дисков, разъем ATX для материнской платы, возможно, 8-контактный разъем или два для процессора и видеокарты, кабель PCIe, может быть, Molex или два, и, возможно, другие в зависимости от сборка вашего компьютера. Вам также необходимо решить, хотите ли вы использовать немодульный, полумодульный или полностью модульный источник питания.

Немодульные блоки питания

Когда-то давным-давно все блоки питания поставлялись со всеми кабелями, которые могут вам понадобиться, постоянно подключенными к блоку питания. В настоящее время такие источники питания называются немодульными источниками питания . Немодульные блоки питания удобны тем, что вряд ли у вас не будет необходимого кабеля. Кроме того, они обычно недорогие.

С другой стороны, при использовании немодульного источника питания вам придется связать гораздо больше неиспользуемых кабелей, чтобы они не блокировали воздушный поток внутри корпуса.

Полностью модульные блоки питания

На противоположном конце спектра находятся полностью модульные блоки питания . Полностью модульные блоки питания практически не имеют к ним ничего прикрепленного. У них есть выходы, к которым вы подключаете только нужные кабели. Производители обычно включают в себя набор наиболее распространенных кабелей, необходимых для сборки «типичного» ПК, но сначала проверьте их, чтобы убедиться. Возможно, вам придется купить дополнительные кабели.

Обратите внимание, что модульные и полумодульные кабели от разных производителей могут иметь разную проводку.Как правило, если вам нужно больше кабелей, покупайте те, которые сделаны для вашей марки и модели блока питания.

Полумодульные блоки питания

Между двумя крайностями мы находим полумодульные блоки питания . Разъемы ATX к разъемам материнской платы постоянно подключены к блоку питания при условии, что вам всегда нужны эти подключения ; но вам нужно будет подключить остальные кабели самостоятельно. Как и полностью модульные блоки питания, они обычно включают в себя разумный набор кабелей для типичной сборки, но сначала проверьте, чтобы убедиться в этом.

Полумодульные блоки питания - хороший выбор для большинства сборщиков, потому что вам всегда понадобится основное соединение ATX. Но разница между полностью модульной и полумодульной модулями заключается буквально в одном кабеле для подключения. Вот почему у меня нет предпочтения между ними. Я выбираю блок питания на основе его производительности и репутации, а не на основании того, есть ли у меня еще один разъем или меньше, чтобы вставить его в коробку.

В заключение хочу еще раз сказать, что блок питания - не место для выгодных покупок.Сделайте одолжение себе и своему компьютеру, купив высококачественный блок питания для питания вашей системы и защиты ее от повреждений.


Начало работы

Лучший блок питания в 2021 году

В то время как производительность и скорость системы могут зависеть в основном от таких компонентов, как материнская плата, ЦП и память, все аппаратное обеспечение компьютера зависит от источника питания. Яркие видеокарты могут хорошо выглядеть и иметь впечатляющие названия, но они бессмысленны без правильного источника питания.Максимальная мощность или мощность могут быть самыми важными характеристиками при взгляде на блок питания, но есть и другие элементы, которые следует учитывать. Достаточная мощность и необходимые соединения жизненно важны для настройки компьютера.

Форм-фактор

Форм-фактор или тип обычно относятся к размеру блока питания. Важно выбрать модель, подходящую для вашей компьютерной башни. Самым распространенным является блок питания ATX, который легко помещается в большую или среднюю башню.Для небольших компьютерных корпусов рассмотрите блок питания Micro ATX или Mini ITX. Форм-фактор может влиять на количество и типы подключений, а также на максимальную мощность, поэтому, как правило, лучше выбрать модель настолько большой, насколько это возможно.

Максимальная мощность

Блок питания подключается к розетке, подавая питание из дома или офиса и контролируя его распределение по вашему компьютеру. Вы хотите выбрать блок питания с достаточно высоким уровнем максимальной мощности для компонентов вашего компьютера.Следует помнить, что базовая комбинация материнской платы, процессора и памяти потребует около 200 Вт, в основном в зависимости от процессора и от того, является ли это базовой, основной платой или материнской платой для энтузиастов.

Один жесткий диск или оптический привод потребляет до 30 Вт, а видеокарты обычно потребляют не менее 100–200 Вт каждая. Таким образом, среднему ПК потребуется минимум около 400 Вт. Однако вы не хотите бегать по минимуму, поэтому умножьте то, что, по вашему мнению, вам нужно, примерно в 1,5 раза.Если вы думаете, что вам нужно всего 400 Вт, подумайте о блоке питания на 600 или 650 Вт. Как только вы начнете добавлять несколько видеокарт и очень мощные процессоры, вам понадобится блок питания мощностью 800 Вт или даже более мощный.

Производитель

Существует довольно много разных производителей блоков питания, поэтому внимательно рассмотрите варианты. Некоторые из наиболее распространенных и популярных компаний включают Corsair, Thermaltake, Antec и CoolerMaster. Есть еще много компаний, производящих подходящие блоки питания, поэтому может быть трудно сузить круг конкретных моделей, на которые следует обратить внимание.Помните о гарантии производителя и ищите блок питания с пяти- или семилетней гарантией. Однако другие соображения, такие как максимальная мощность и эффективность, будут более важными, чем производитель.

Рейтинг эффективности / Сертификат

Рейтинг эффективности блока питания показывает, какая часть его общей мощности поддерживается в стабильном темпе с небольшими потерями во время работы. 80 Plus - это тот самый минимум, на который вам следует обратить внимание, и есть еще несколько уровней рейтинга еще лучше.Каждый уровень означает, что источник питания прошел испытания и становится все более эффективным.

80 Plus означает, что КПД блока питания составляет 80 процентов. 80 Plus Bronze имеет рейтинг эффективности около 82 процентов, 80 Plus Silver - около 85 процентов, 80 Plus Gold - около 87 процентов, а 80 Plus Platinum - около 90 процентов. Наивысший уровень, 80 Plus Titanium, имеет КПД 92-94%. Более высокие уровни обычно дороже, поэтому выбирайте блок питания с наивысшим рейтингом эффективности, который вы можете себе позволить.

Соединения и модульные конструкции

Блок питания имеет ряд соединений, которые идут от него к различным компонентам компьютера, включая материнскую плату, жесткие диски, видеокарту и вентиляторы корпуса. Вам нужно знать, какие типы подключений вам нужны и сколько их. Сюда входят 6 + 2-контактные разъемы PCIe, разъемы питания SATA и разъем основной материнской платы.

Материнские платы

обычно используют 20-контактные или 24-контактные разъемы, а в некоторых источниках питания используется 20-контактный разъем с дополнительным 4-контактным разъемом для совместимости с материнскими платами с 20-контактными и 24-контактными разъемами.Модульная конструкция означает, что блок питания снабжен съемными кабелями и разъемами. Блоки питания могут иметь полдюжины или более кабелей, а неиспользуемые соединения легко мешают, и их сложно обойти внутри корпуса компьютера. Поэтому подумайте о модульном блоке питания, который поможет вам сохранить внутреннюю часть корпуса оптимизированной.

Шина +12 В

Шина +12 В на блоке питания - это то, что обеспечивает питание особо ресурсоемких компонентов, в первую очередь ЦП и видеокарты. Вы хотите посмотреть, сколько шин у блока питания, а также силу тока на каждой из них.Большинство источников питания имеют одну шину +12 В, которая распределяет питание между процессором и графическим чипом. Используя только одну шину, убедитесь, что сила тока на этой шине высокая, так как это позволяет потреблять много энергии для вашего процессора и графического процессора.

Несколько шин

Некоторые блоки питания имеют несколько шин +12 В, которые распределяют мощность и силу тока между каждой шиной, вместо того, чтобы вся мощность проходила через одну. Несколько рельсов в некоторой степени безопаснее, поскольку вся мощность на одной шине потенциально может легко перегрузить его.В конечном счете, одна или две шины +12 В могут обеспечить любой уровень производительности, который вам нужен, но многорельсовые блоки питания с меньшей вероятностью повредят компоненты в случае короткого замыкания. Максимальная мощность и достаточное количество соединений для вашей системы важнее количества направляющих.

Поддержка CrossFire и SLI

Несмотря на то, что это связано с количеством подключений в целом, обязательно обратите внимание на то, насколько хорошо блок питания подходит для настройки CrossFire или SLI. Если вы планируете использовать несколько видеокарт вместе, убедитесь, что у них есть много 6 + 2-контактных разъемов для компонентов PCIe, таких как видеокарты.Кроме того, многие источники питания четко указывают, что они готовы к CrossFire или SLI, что означает, что у них есть мощные шины +12 В с большой силой тока для поддержки требовательного процессора и нескольких видеокарт.

Охлаждение и уровни шума

Источники питания часто выделяют много тепла, поэтому убедитесь, что вы выбрали модель с достаточным количеством вентиляторов, чтобы она работала как можно холоднее. Чем мощнее блок питания, тем больше внимания следует уделять охлаждению, поскольку более крупные и быстрые вентиляторы обеспечивают лучшее охлаждение.Если вы выбираете мощный блок питания, ищите модель с несколькими вентиляторами, чтобы действительно снизить нагрев. Это также может вызвать сильный шум, поэтому проверьте уровень шума вентилятора или вентиляторов на блоке питания, чтобы убедиться, что он не будет слишком громким.

MSI Глобальный

С появлением видеокарт NVIDIA GeForce RTX 30, процессоров AMD Ryzen 5000 и Radeon RX 6000 наступила эра высокой производительности, сигнализирующая о постепенном росте спроса на более производительные блоки питания.

На рынке существует множество вариантов блоков питания. Как игрокам выбрать блок питания, который наилучшим образом соответствует их потребностям в этой волне обновлений ПК? При покупке блока питания следует обратить внимание на несколько моментов:

Прежде чем обсуждать технические характеристики других источников питания, необходимо сначала объяснить основную концепцию мощности источника питания. Мощность, указанная на блоке питания, может отличаться от фактической. Хороший источник питания будет указывать постоянную номинальную мощность, в то время как другие источники питания могут указывать только пиковую выходную мощность, что означает, что они не могут обеспечить достаточную мощность.Наклейка с техническими характеристиками на каждом блоке питания и таблица технических характеристик, указанная на упаковке, могут помочь в оценке подлинности блока питания. Ниже приводится более подробное объяснение непрерывной номинальной выходной мощности и пиковой выходной мощности:

Это максимальное значение мощности в диапазоне источника питания, которое источник питания может непрерывно обеспечивать при любом входном напряжении и температуре. Как правило, наклейка со спецификацией на задней панели блока питания подлежит правилам безопасности, поэтому на ней должна быть указана общая номинальная выходная мощность, которую может обеспечить блок питания, то есть мощность, которую может обеспечить блок питания.

Это пиковая выходная мощность, которую источник питания может обеспечить за короткое время (T

Для некоторых источников питания вы обнаружите, что общая номинальная выходная мощность, указанная на наклейке с техническими характеристиками, не совпадает с мощностью, указанной в названии или описании продукта. Поэтому при покупке блока питания обратите внимание на указанную общую номинальную выходную мощность и убедитесь, что вы получаете нужную мощность.

Защитная защита

Еще одним ключевым показателем при выборе источника питания является понимание того, какие защитные функции должен выполнять источник питания, чтобы гарантировать, что источник питания будет защищен во время ненормальной активности.Общие защиты - OVP / OCP / OPP / OTP / SCP. Краткое описание приведено ниже;

OVP (защита от перенапряжения)

Когда источник питания выходит из строя, выходное напряжение повышается ненормально. Если напряжение превышает напряжение, указанное в спецификации, выходное напряжение блока питания будет отключено вовремя. Электропитание можно перезапустить после устранения неисправности. Таким образом предотвращается повреждение компонентов или материнской платы.

Определение дано в Руководстве по дизайну Intel:

OCP (защита от перегрузки по току)

Когда ток, обеспечиваемый каждой шиной напряжения, превышает максимальный выходной ток, допускаемый источником питания, источник питания будет своевременно отключен для защиты.После устранения неисправности блок питания можно перезапустить.

OPP (защита от превышения мощности)

Если потребляемая мощность системы превышает номинальную мощность блока питания, блок питания будет отключен вовремя для защиты.

OTP (защита от перегрева)

Когда внутренняя температура источника питания превышает расчетный допуск (из-за плохого рассеивания тепла или ненормального вентилятора), источник питания будет отключен вовремя для защиты.Когда внутренняя температура вернется к норме, ее можно будет перезапустить.

SCP (Защита от короткого замыкания)

Когда выходные цепи закорочены, подача питания будет отключена вовремя для защиты. После устранения неисправности блок питания можно перезапустить.

Требования к конструкции и мощности шины питания

По рельсовому исполнению блоки питания бывают однорельсовыми и многорельсовыми. У каждой конструкции есть свои преимущества и способы применения.Разница между так называемой многорельсовой и однорельсовой конструкцией заключается в том, что блок питания имеет несколько розеток +12 В. +12 В - это основной источник питания системы, поэтому требуемый ток относительно велик. CPU, GPU, MB питаются от +12 В. Как правило, о том, является ли источник питания однорельсовым или многорельсовым, можно судить по таблице технических характеристик.

Одинарная направляющая

Как следует из названия, имеется только один канал +12 В, и весь ток будет подаваться на компоненты системы через этот канал.Преимущество одинарной шины состоит в том, что весь доступный ток сосредоточен в одной цепи под общим источником питания, поэтому сила тока одной цепи, которая может быть запитана, относительно велика. На листе технических характеристик отображается только один +12 В, который указывает максимальную силу тока и мощность, которые можно использовать.

Многорельсовая конструкция

Многоканальная конструкция разделяет +12 В на несколько каналов.Это ограничивает силу тока каждого канала и устанавливает устройство защиты OCP на каждом канале, чтобы гарантировать, что каждый канал не будет поврежден из-за чрезмерной токовой нагрузки, что повышает безопасность пользователя. Лист технических характеристик будет разделен на несколько шин с напряжением +12 В и укажет максимальную силу тока и мощность, которые могут использоваться для каждой из них. Однако независимо от количества каналов общая мощность остается неизменной. Возьмем, к примеру, MPG A850GF, он разделен на 4 канала для подачи питания на MB, CPU и VGA соответственно, а общая предоставленная мощность составляет 850 Вт.

Различные настройки схемы и защитного механизма влияют на максимальную мощность, которую может выдержать источник питания, соответствующую пиковой выходной мощности. Как правило, пиковая мощность источников питания должна быть в 1,1 раза больше номинальной мощности до срабатывания защитного механизма. После активации механизма защиты он зависит от значений защиты OCP и OPP, установленных каждой компанией.OCP обычно более важен в многорельсовой конструкции, а для однорельсовой настройки OCP почти такие же, как настройки OPP.


Блоки питания MSI MPG имеют 4-канальную многорельсовую конструкцию, а значение OCP каждого канала установлено в 1,35 раза больше среднего значения номинальной мощности. Возьмем, к примеру, MPG A850GF. Каждый канал +12 В рассчитан на максимальный отмеченный ток. Число, умноженное на значение настройки OCP, представляет наивысшую мгновенную мощность, которую он может выдержать, обычно в зависимости от настроек ЦП и VGA.Различные методы установки также определяют, сколько мощности могут получить VGA и CPU. Рекомендуется подключать VGA к VGA1 и VGA2. Не устанавливайте на одном канале, чтобы VGA мог получить больший ток под защитным механизмом. Обратитесь к официальному сайту, чтобы узнать о рекомендуемом методе установки.

Расчетное значение преобразованной мощности OCP

+ 12 В ЦП: 25 А x 1,35 x 12 В = 405 Вт
+ 12VVGA1: 40A x 1,35 x 12В = 648Вт
+ 12VVGA2: 40A x 1.35 x 12 В = 648 Вт

OPP настроен на среднее значение, в 1,35 раза превышающее номинальную мощность, поэтому весь блок питания может мгновенно достичь 1147 Вт (850 Вт x 1,35 = 1147 Вт).

Мы использовали игровой тест, чтобы смоделировать энергопотребление, необходимое игрокам при игре в игры с настройками разрешения 4K и FHD. Мы также использовали тест AIDA64 + 3Dmark D12X, чтобы проверить, сколько мощности требуется для удовлетворения потребностей в самых тяжелых условиях.

Ниже приводится список компонентов, использованных в тестовых образцах:

Test Sample 1

  • МБ: MEG Z490 ACE
  • Процессор: Intel i9-10900K (Turbo Boost включен)
  • VGA: RTX 3090 Игры X Trio
  • БП: MPG A850GF

Тестовый образец 2

  • МБ: MEG X570 UNIFY
  • CPU: AMD Ryzen ™ 9 5950X (Game Boost on)
  • VGA: RTX 3090 Игры X Trio
  • БП: MPG A850GF

Из вывода, который мы можем сделать на основе моделирования игры и стресс-тестов, мы видим, что средняя мощность (RMS-мощность) не превышает 600 Вт, а для пиковой мощности (Max. Мощность) мощность находится в пределах диапазона защиты. OPP (MPG A850GF - 850 Вт x 1.35 = 1147 Вт). Хотя официальное предложение от NVIDIA состоит в том, чтобы соединить RTX 3090 с блоком питания на 750 Вт, тесты показывают, что блока питания на 850 Вт более достаточно.

Проектирование и настройка модульного кабеля

Кабельная конструкция источника питания бывает трех типов: полностью модульная, полумодульная и немодульная. Основное различие заключается в том, можно ли удалить кабели. Преимущество полностью модульной конструкции заключается в том, что провода можно проложить в соответствии с требованиями к сборке, чтобы сэкономить место и улучшить прокладку кабелей.Кабели также можно настроить. Большинство высокопроизводительных источников питания, представленных в настоящее время на рынке, имеют полностью модульную конструкцию.

Кроме того, благодаря полностью модульной конструкции, такой как кабели блоков питания MSI MPG Series, игроки могут настраивать кабели в соответствии со своими предпочтениями. Каждый производитель блоков питания имеет свою конструкцию, поэтому просто разберитесь в конструкции кабельного порта, и вы сможете легко создавать индивидуальные кабели.

Определение контактов блока питания серии MSI MPG.

Рейтинг энергоэффективности 80 PLUS

80 Plus является сертификатом преобразования энергоэффективности блока питания. Он разделен на 6 ярусов. Чем выше уровень, тем выше коэффициент преобразования энергоэффективности и больше энергосбережения. Обычно для достижения хорошего преобразования в источнике питания должны использоваться более качественные материалы. Ниже приведены требования к эффективности преобразования согласно спецификации энергопотребления 80 Plus на разных уровнях.

В настоящее время большинство высокопроизводительных источников питания на рынке относятся к категории Gold, с источниками питания более высокой мощности на уровне платины и титана.При покупке игроки могут начать с полностью модульных блоков питания уровня Gold. Хотя эффективность преобразования мощности и качество блоков питания уровня Platinum и Titanium выше, цена относительно высока. Блок питания уровня Gold имеет относительно хорошую эффективность преобразования, а цена соответствует потребностям обычных сборок ПК.

Блок питания MSI MPG A850GF / MPG A750GF / MPG A650GF представляет собой полностью модульный блок питания стандарта 80 Plus Gold. Многорельсовая конструкция повышает безопасность источника питания.Выберите блок питания в соответствии с потребностями вашей сборки и использования. В приведенной ниже таблице показано, как мы рекомендуем графические карты NVIDIA GeForce RTX 30 и процессоры Intel / AMD в паре с продуктами питания MSI. Показатели энергопотребления будущей карты AMD будут предоставлены позже.

Для получения дополнительной информации посетите веб-сайт MSI.

Ваш комментарий будет первым

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
