Как снять процессор: Как снять процессор?

Содержание

Как вытащить процессор? | Вопросы про железо

Ваш вопрос:

Как вытащить процессор?

Ответ мастера:

Вычислительная мощность процессора, или как его иначе называют камень, влияет на мощность компьютера. Случается, что при работе мощности не хватает. Тогда процессор надо менять. Но процессор вытаскивают и по другим причинам. При долгом использовании на процессоре высыхает термопаста. Эту термопасту нужно обязательно нанести заново. От нее зависит охлаждение CPU. Для того чтобы вытащить процессор, вам понадобится отвертка.

Выключите компьютер и раскрутите винты на его корпусе. После этого надо снять боковую крышку системного блока. Чтобы можно было свободно добраться до кулера на материнской плате, нужно отключить кабели и шлейфы, которые закрывают доступ к кулеру. Потом вы их обязательно вставите обратно. Если вы начинающий пользователь, вы просто облегчите себе работу. Снимая вентилятор с процессор, нельзя тянуть его с силой. Хрупкие крепления на сокете и кулере могут просто сломаться.

Прежде чем снять вентилятор процессора, надо вытащить провод питания кулера из разъема. Теперь нужно освободить крепления вентилятора. Чаще всего в компьютере устанавливают кулер для Socket 775. Тогда нужно осторожно без лишней силы потянуть рычаги, которые крепят кулер, одновременно в противоположные стороны и немного вверх. И теперь аккуратно снять радиатор с креплений.

Чтобы снять сам процессор, нужно потянуть рычаг на процессорном гнезде, чтобы он встал под углом 90 градусов к материнской плате. Постарайтесь не касаться контактных площадок. Процессор нужно взять за края и вытащить.

Несколько полезных советов:

Перед снятием процессора, прочитайте инструкцию. Там подробно описывается, как это сделать на вашем компьютере. Ни контактов, ни контактных площадок касаться нельзя. Перед снятием процессора приготовьте чистый поролон, куда вы поставите процессор. Перед тем, как вы начнете вытаскивать процессор, руки у вас должны быть обязательно сухими. Вода ни в коем случае не должна попасть на процессор и контактные площадки.

Как правильно снять процессор?

Ответ мастера:

Отключить процессор от платы не так уж и просто. Здесь нужно быть осторожным и учитывать особенности, как процессора, так и материнской платы. Главное ничего не сломать и не делать то, что вы досконально не знаете, иначе можно вывести из строя не только сам процессор, но и всю материнскую плату.

Здесь Вам, возможно, понадобится такой инструмент как отвертка. Хотя некоторые умудряются обходиться и без нее. Здесь все зависит от Ваших навыков и способностей.

Прежде всего, убедитесь, что используемый Вами процессор не является интегрированным непосредственно в материнскую плату, ведь в этом случае снять самостоятельно его Вы не сможете, скорее, выведете из строя и процессор, и материнскую плату. Узнать интегрированный ли CPU Вы можете при чтении документации или найдя спецификации Вашего компьютера в интернете.

Прежде всего, нужно отключить ПК от источников питания. Далее снимите крышку системного блока. После этого внимательно осмотрите материнскую плату и найдите на ней процессор. На вид он представляет собой маленький квадрат с маркировкой производителя. Как правило, CPU закрыт куллером, который охлаждает его и снимается также вместе с процессором. Дальше нужно отщелкнуть зажимы, удерживающие куллер и радиатор. Следует осторожно снять его. CPU необходимо извлекать осторожно и стараться как можно меньше дотрагиваться до его ножек, чтобы не сломать их. Также следует исключить влияние других факторов на снимаемый процессор, таких как жидкости, грязь, физические факторы и так далее.

Если Вы хотите установить вместо снятого процессора новый, то проделайте все совершенные операции в обратном порядке, установив процессор в сокет, потом радиатор и куллер. Данная процедура не должна вызвать никаких затруднений, если Вы удачно справились с предыдущими задачами.

Если же Вы еще не выбрали CPU, то обязательно подойдите к выбору очень внимательно. Прежде всего, убедитесь, что он совпадает с сокетом Вашей материнской платы. Также проверьте, совпадет ли частота процессора и платы. Ну и наконец, посоветуйтесь со знающими людьми или продавцами, которые помогут Вам определиться с выбором нового процессора. Также можно почитать различную тематическую литературу, посещать форумы, посвященные компьютерной тематике или пообщаться на эти темы в тематических чатах. В итоге Вы сможете не только ускорить работу Вашего ПК, но и увеличить время его работоспособности.

Установка и замена процессора. Сокеты процессоров Intel Как снять процессор с материнской платы

Компьютерная техника и ее комплектующие постоянно совершенствуются, поэтому в начале года уместен вопрос о том, что до сих пор является актуальным, а что теряет свою объективную востребованность и в ближайшее время покинет соответствующий сегмент рынка. Давайте рассмотрим в данном контексте материнские платы с сокетом 1151.

Подходящие платы для процессоров Intel LGA 1151

На протяжении длительного периода времени разработчик процессоров Intel мог делать все, что угодно, ведь конкуренции как таковой в данном сегменте практически не было. По крайней мере – для потребительского сектора эта тенденция очевидна.

Несмотря на это, на рынке успешно существовала компания AMD, предлагающая свои APU. Однако ее продукция имела достаточно узкий спрос, несмотря на то, что не теряла собственных позиций. При этом покупатели, искавшие ноутбуки или игровые компьютеры, выбирали Intel. Спустя некоторое время, компания AMD представила новый продукт – процессоры Ryzen. Как утверждают аналитики, этот этап знаменовал начало активной конкуренции или даже «битвы процессоров» на рынке. Однако с появлением сильного соперника процессоры Intel отнюдь не потеряли свою популярность. Актуальные поколения процессоров Kaby Lake и Skylake на сокете 1151 пользуются большим спросом у покупателей, поэтому их нельзя назвать слабыми либо устаревшими. Если вас убедила эта информация в актуальности таких процессоров предлагаем вам перейти на сайт для выбора материнской платы с сокетом 1151 . Пожалуй, это и есть базовый ответ на вопрос о том, не потеряют ли актуальность в этом году материнки данного формата.

Чем хороши процессоры Kaby Lake и Skylake?

Если говорить о преимуществах упомянутых процессоров, то они таковы:

  • оптимально подходят для приложений с одним либо двумя ядрами;
  • обеспечивают более высокие частоты и многопоточность, что дает им возможность гораздо более эффективно функционировать.

Популярность тех или иных материнских плат напрямую зависит от актуальности определенных процессоров на рынке. А с учетом того, что процессоры Kaby Lake и Skylake пользуются неизменным спросом в данный момент, платы с сокетом 1151 также не должны утратить позиции в наступившем 2018 году. Главное – правильно подобрать этот товар с учетом популярности и надежности производителя, технических характеристик и стоимости. Тогда ваш ПК или ноутбук будет долго радовать безотказной и эффективной работой.

Центральный процессор — это мозг каждого компьютера. Если же выразиться более техническим языком, то центральный процессор — это крайне комплексная микросхема, выполняющая обработку машинного кода, берущая на себя задачу по выполнению всевозможных операций и управлением периферийными устройствами в системе. В общем, ЦП имеет крайне важную роль в каждом компьютере.

В данной статье мы подробно рассмотрим с вами процесс установки или замены ЦП на материнской плате. Поверьте, процесс довольно несложный, рассчитанный на пользователей, которые не имеют глубоких знаний в электронике или компьютерных технологиях. Если вы собираете новый компьютер или хотите заменить старый, морально устаревший ЦП в своем ПК — следуйте нижеуказанной информации и никаких проблем у вас не возникнет.

Руководство по установке ЦП в материнскую плату

Итак, для начала давайте зададим довольно очевидный вопрос, возникающий у многих пользователей, никогда не заменявших какие-то детали в своем ПК: имеет ли значение, какой ЦП я хочу поставить для процесса установки? Короткий ответ — нет. Немного более развернутый ответ — присутствуют кое-какие нюансы, но они касаются не самого процесса установки, а вашей материнской платы и такой вещи, как сокеты, которые мы затронем немного позже. Сам же процесс установки, т. е. помещение «камня» в материнскую плату — практически абсолютно идентичен для ЦП от всех производителей.

Сокеты и требования к теплоотводу

Давайте теперь поговорим о тех самых нюансах — сокетах. Итак, что же такое сокет? По-сути, сокет — это небольшое отверстие или же разъем в материнской плате компьютера, в который помещается(или же устанавливается) ЦП. Именно отличия в сокетах и будут определять, сможете ли вы установить в свою материнскую плату тот или иной ЦП, или нет.

На данный момент, существует просто невероятно огромное количество сокетов как для процессоров компании Intel, так и для AMD. Самыми новыми сокетами этих компаний, по крайней мере, на время написания статьи, являются AM4 и LGA1151v2. Каждый процессор будет подходить только для определенного сокета. Например, вы хотите собрать бюджетненькую сборку на поддержанном процессоре AMD FX 4300? Для этого вам понадобится материнская плата с сокетом AM3. Или, к примеру, вам захотелось собрать игровую машину на базе процессоре i5 7600k? Тут вам потребуется прикупить материнку с сокетом LGA1151.

В общем, вы уловили идею. Если вы хотите установить в свою материнскую плату определенный процессор, то обязательно убедитесь, что у вас присутствует нужный сокет. Однако, нужным сокетом все не ограничивается. Есть еще одна небольшая деталь, которую вам нужно учитывать при выборе и установке ЦП. Эта вещь представляет собой TDP — тепловыделение ЦП при тяжелой, но не максимальной нагрузке, с которым должна справиться его система охлаждения. Так что да, TDP в первую очередь предназначен именно для подбора системы охлаждения процессора. Помимо прочего, TDP ЦП также подскажет вам, пойдет ли он на вашей материнской плате или нет, т.е. сможет ли она с ним в полной мере справиться или нет.

Узнать поддерживаемое TDP материнской платы вы можете на коробке самой платы либо на официальном сайте производителя. Например, возьмем тот же процессор от Intel — i5 7600k. Его TDP соответствует 91 Ватт. В соответствии с этим требованием, вам нужно подобрать материнскую плату для этого процессора, которая может поддерживать такое или более высокое тепловыделение, например, на 125 Ватт. Возникает вполне логичный вопрос: что произойдет, если я установлю ЦП на 125 Ватт в материнку с поддержкой только 95 Ватт? Что же, вариантов несколько — и ни один из них удовлетворительным назвать нельзя: ЦП может не определиться BIOS/UEFI, работать на заниженных частотах либо работать, но крайне нестабильно.

Обращение с процессором

Давайте теперь затронем следующий крайне важный момент: обращение с процессором. Когда вы будете выполнять замену или установку нового «камня» для своей материнской платы, вы должны быть крайне осторожны с контактами микросхемы процессора по причине того, что их невероятно легко повредить. Брать камень лучше всего за края, а если вам потребуется куда-то положить — контактами вверх. Помимо прочего, не кладите ЦП на поверхность, способную выделять статическое электричество. В общем-то, это все, что вам требуется знать об обращении с процессорами для ПК. Давайте теперь перейдем к главной части материала — установка или замена процессора в материнской плате.

Установка процессора в материнскую плату

Итак, детально ознакомившись со всем изложенным в статье, давайте перейдем непосредственно к установке процессора в вашу материнскую плату. Положите свой системный блок, например, на стол, предварительно отключив от него все провода, а затем раскройте. Прежде чем устанавливать новый процессор, вам нужно вынуть из материнской платы старый процессор. Отключите для начала питание для куллера:

Отключив куллер, отсоедините его и радиатор от материнской платы, а затем очистите поверхность процессора от термопасты, если она там еще есть. Далее откройте защелку на сокете — если такая имеется — и выньте процессор. Далее следуйте нижеуказанной инструкции.

Если же купили новую материнскую плату, то просто положите ее перед собой и приготовьте новенький процессор. Ок, давайте рассмотрим установку на примере материнской платы с сокетом AM4 и процессором Ryzen 1200. Бюджетный вариант новенькой системы, что, впрочем, не так и важно в нашем случае. Вот как будет выглядеть сокет AM4 на материнской плате MSI B350M PRO-VD PLUS:

Теперь распаковываем процессор и внимательно осматриваем его на наличие следующего символа:

Как уже можно было догадаться, вам требуется поместить процессор в сокет, соотнеся между собой эти два треугольничка:

Однако, прежде чем вкладывать процессор в сокет, вы должны для начала открыть его, подняв рычажок зажима к верху(его видно на скриншоте). Открыв сокет, аккуратно положите процессор на сокет согласно двум треугольничкам. Вам не нужно ничего нажимать или пытаться шевелить процессор в сокете — он ляжет туда сразу же. Как только он окажется в сокете, опустите рычажок защелки и закройте ее. Установка процессора на этом будет завершена.

Однако, на этом ваши дела не закончены. Пора переходить к подключению питания для процессора, нанесению термопасты на его поверхность и установке куллера. Самое просто — питание процессора. Найдите у вашего блока питания четырехпиновый коннектор и подключите его в следующий разъем:

На скришоте указанно 8-пиновый разъем, но нашему процессору Ryzen 1200 требуется лишь 4-пиновик, так что берем и подключаем к разъему один 4-пиновик. Теперь вам потребуется нанести на процессор(либо радиатор куллера) очень тонкий слой термопасты. Если слой будет плотным или даже толстым, то она вылезет за границы процессора, когда вы положите сверху на него радиатор куллера, а этого допускать ни в кое случае нельзя. Частенько пользователи для нанесения термопасты используют пластиковые карты или плотные картонки.

Однако, вы можете не наносить термопасту, если она идет уже в комплекте с боксовым куллером или сторонним. В таком случае, просто аккуратно кладем куллер с радиатором поверх процессора и закрепляем его в соответствии с отверстиями в материнской плате. Все, что вам осталось — это подключить куллер процессора к питанию на плате. Как правило, выглядит этот разъем следующим образом:

Все, мы закончили. Разумеется, установка процессора может немножко отличаться в зависимости от сокета, но никакой кардинальной разницы вы определенно не заметите. Да, вот настолько все просто. Замена же других комплектующих в ПК, например, видеокарты или оперативной памяти занимает еще меньше времени и сил.

Нашли опечатку? Выделите текст и нажмите Ctrl + Enter

С ядрами Skylake, Kaby Lake, и Coffee Lake имеющее 1151 контакт. Не совместимо с предыдущими процессорными разъемами LGA1150, 1155 и более ранними сокетами как механически, так и электрически. На момент написания данной статьи в рамках сокета LGA1151 существовало разделение на ранние платы с чипсетами 100 и 200 series и на новые платы с чипсетами 300 Series. Сокеты в рамках данных платформ совместимы механически, то есть в них можно установить любые процессоры с указанным сокетом, но не совместимы электрически, из-за чего на платах со старыми чипсетами невозможно использовать процессоры Coffee Lake, а на новых нельзя использовать Skylake и Kaby Lake.

Расположения контактов в старом(слева) и новом(справа) сокетах LGA1151

Какие процессоры подходят для установки с сокет LGA1151?

Для установки в сокет LGA1151 подходят процессоры Core шестого, седьмого и восьмого поколений. Для работоспособности процессоров шестого и седьмого поколений материнская плата должна быть оснащена одним из чипсетов Intel Z270, Q270, h370, Z170, Q170, h270, B250, B150, h210. Для поддержки процессоров восьмого поколения материнская плата должна оснащаться чипсетом Z370, или чипсетами, которые появятся немного позднее, например h470, Q370 или Z390. Чтобы различить между собой процессоры Core разных поколений достаточно посмотреть на их маркировку. Первый символ в цифровой маркировке процессоров обозначает поколение, например Intel Core i5-8600K относится к восьмому поколению. Подробные характеристики процессоров и их сравнение можно найти, нажав на кнопку:

Какие из процессоров Skylake, Kaby Lake, и Coffee Lake работают быстрее?

В соответствии с хронологией выхода, производительность процессоров возрастала. Особенно сильный прирост производительности наблюдается у процессоров семейства Core восьмого поколения, так как в них впервые с перехода на наименования типа Core i изменилось количество ядер.

Рейтинг производительности процессоров Core i7
Intel Core i7-8700K LGA1151, 6 ядер, 3.7 ГГц 50.6 Intel Core i7-7700K LGA1151, 4 ядра, 4.2 ГГц 36. 7 Intel Core i7-6700K LGA1151, 4 ядра, 4 ГГц 34.2 Рейтинг производительности процессоров Core i5
Intel Core i5-8500 LGA1151, 6 ядер, 3 ГГц 37.6 Intel Core i5-7500 LGA1151, 4 ядра, 3.4 ГГц 24.1 Intel Core i5-6500 LGA1151, 4 ядра, 3.2 ГГц 22.3 Рейтинг производительности процессоров Core i3
Intel Core i3-8100 LGA1151, 4 ядра, 3.6 ГГц 24 Intel Core i3-7100 LGA1151, 2 ядра, 3.9 ГГц 17.1 Intel Core i3-6100 LGA1151, 2 ядра, 3.7 ГГц 16.4 Рейтинг производительности процессоров Pentium
Intel Pentium G5600 LGA1151, 2 ядра, 3.9 ГГц 16.8 Intel Pentium G4600 LGA1151, 2 ядра, 3.6 ГГц 15.4 Intel Pentium G4500 LGA1151, 2 ядра, 3.5 ГГц 12.1

Какой тип памяти поддерживают процессоры Skylake, Kaby Lake, и Coffee Lake?
Все процессоры с разъемом LGA1151 поддерживают двухканальный режим работы памяти. Skylake поддерживает LV DDR3 с частотой до 1600 МГц и DDR4 с частотой до 2133 МГц. Kaby Lake поддерживает LV DDR3 с частотой до 1600 МГц и DDR4 с частотой до 2400 МГц. Coffee Lake поддерживает только DDR4 с частотой до 2666 МГц.
Сколько линий PCI-E 3.0 содержит в себе контроллер, встроенный в процессоры Skylake, Kaby Lake, и Coffee Lake?

Все процессоры с гнездом LGA1151 поддерживают одинаковое количество линий PCI-E 3.0 – 16 шт. Дополнительные линии содержат чипсеты материнских плат, за счет чего имеется достаточно большое количество плат, поддерживающих конфигурации с несколькими видеокартами.

Какие кулеры совместимы с LGA1151?

Посадочные места кулеров для LGA1151, LGA1150, LGA1155 и LGA1156 идентичны, поэтому кулера для старых процессоров совместимы с новыми. Учитывая то, что TDP процессоров практически не изменился, переход со старой платформы на новую, не потребует замены системы охлаждения.

Помните, в одной из статей мы рассказывали, ? В упомянутой статье мы дали рекомендации по выбору процессора, но многие новички после покупки процессора столкнутся с проблемой его установки и переустановки. Для того чтобы это не стало для вас проблемой, мы хотели бы рассказать о данном процессе в нашей статье.

Суть установки процессора

Для того чтобы правильно установить процессор, нужно понимать конфигурацию его установки, а она заключается в следующем. Процессор вставляется в сокет, который полностью повторяет форму расположения ножек на процессоре, затем процессор надёжно фиксируется в сокете, и сверху на него надевается радиатор с кулером.

Важно отметить, что радиатор с кулером выполняют функцию охлаждения. Так как в процессе своей работы процессор очень сильно нагревается - ему необходимо охлаждение, чтобы он попросту не сгорел. Металлический радиатор плотно прижимается к процессору, благодаря чему процессор отдаёт часть своего тепла радиатору, а тот в свою очередь остужается кулером. Между процессором и радиатором должна быть прослойка термопасты, которая создаст качественное соединение и хорошую теплопередачу между этими двумя деталями. Теперь обо всём этом расскажем более детально.


Как установить процессор

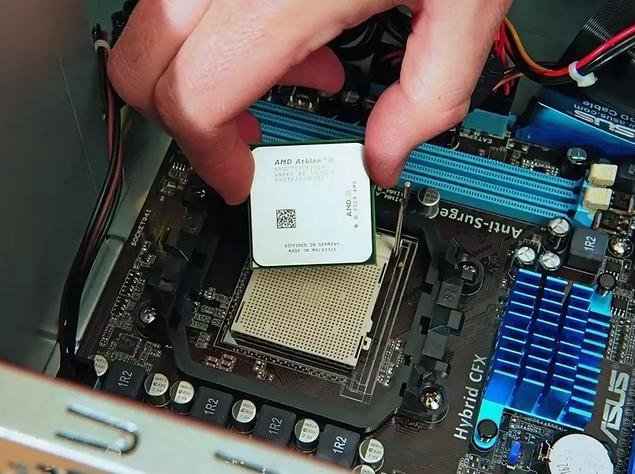

Как вставить процессор в сокет?
Установка процессора сама по себе очень лёгкая процедура и не такая сложная, как кажется на первый взгляд. Установка процессора не вызовет никаких проблем, если вы правильно выбрали процессор, сокет которого будет соответствовать сокету . Важно отметить, что если вы устанавливаете новый процессор в новую материнскую плату, то последнюю предварительно нужно положить на поролоновый коврик, идущий в комплекте с ней, для защиты от статического электричества.

Для того чтобы установить процессор необходимо поднять вверх металлический рычажок фиксатора процессора в материнской плате. В материнских платах для процессоров Intel нужно будет ещё поддеть металлическую крышечку процессора, чтобы иметь доступ к сокету. На месте процессора или на крышечке может быть установлена заглушка, которую нужно будет извлечь. Материнские платы для процессоров AMD в этом плане несколько проще, так как там для доступа к сокету нужно только поднять рычажок фиксатора. После того как сокет на материнской плате готов к установке процессора - достаём из коробки сам процессор и продолжаем установку.

Новые процессоры AMD поставляются с термопастой, поэтому вам её наносить не потребуется. При этом не беритесь за его верхнюю (плоскую) часть, чтобы не стереть данную термопасту. Термопаста для процессоров Intel вам также не понадобится, так как она также уже нанесена, но только на переднюю часть радиатора.

Просмотрите расположение ножек процессора и канавок, которые имеются среди них, для того чтобы определить, какой стороной устанавливать процессор. Определить правильное положение процессора можно по треугольнику в углу, он должен быть в той же части где и треугольник на материнской плате. Процессоры Intel имеют специальные канавки в виде полукруга, благодаря которым вы также сможете определить его правильное размещение.

Когда вы определили, какой стороной вставлять процессор – опустите его в сокет, при этом ножки процессора должны сами опуститься в отверстия, без применения малейших усилий.

Когда процессор вставлен в сокет, проверьте чтобы он правильно вошёл в него, и после этого опустите рычажок фиксатора вниз, заведя его в пазы (для процессоров AMD). Затем аккуратно возьмитесь за процессор и легонько потяните его на себя, чтобы проверить: надёжно ли он закреплён. Для процессоров Intel нужно будет перед опусканием рычажка фиксатора опустить металлическую крышечку.


Как установить кулер на процессор?
Когда процессор зафиксирован, нам нужно будет установить кулер. Установка родных кулеров для AMD и Intel существенно отличаются друг от друга, и мы рассмотрим их по отдельности.

Родная система охлаждения от Intel имеет 4 ножки, под которые есть 4 отверстия в материнской плате. Как правило, система охлаждения процессора устанавливается таким образом, чтобы провод питания доставал до разъёма подключения и при этом не свисал.

Приложите кулер с радиатором к материнской плате таким образом, чтобы ножки крепления совпадали с отверстиями для них. Надавливаем на ножку сверху - и она фиксируется в отверстии, после чего повторите эту процедуру с противоположной закреплённой ножкой, а затем зафиксируйте оставшиеся 2 ножки. После этого надавите ещё раз на каждую из ножек для проверки надёжности фиксации. Теперь, придерживая руками материнскую плату, потяните за кулер, чтобы проверить, прочно ли он зафиксирован.

Что касается крепления радиатора и кулера охлаждения для процессора AMD, то он имеет немного другую процедуру установки. В центре радиатора охлаждения находится металлическая планка, которая снизу имеет отверстие, а сверху защёлку c ручкой. Таким образом, аккуратно прикладываем радиатор охлаждения с кулером к процессору, чтобы ручка крепления радиатора находилась сверху, после этого нижнюю часть планки заведите в пазы крепления, которые изображены на картинке. Затем заводим верхнюю часть планки в паз и поворачиваем защёлку влево, чтобы зафиксировать систему охлаждения.


Проверяем надёжность фиксации и подключаем питание кулера к соответствующему разъёму, после этого процедура по установке процессора и системы охлаждения будет завершена.

Как поменять процессор

Как снять процессор?
Ещё стоит пару слов сказать о замене процессора. Помните, что любые работы должны проводиться только при обесточенном системном блоке. Для того чтобы снять процессор нужно отсоединить питание кулера, снять систему охлаждения, дабы получить доступ к самому процессору. Затем снимается и сам процессор.

Для того чтобы снять систему охлаждения с процессора Intel необходимо повернуть защёлки на ножках против часовой стрелки и поднять их вверх. В некоторых случаях, чтобы снять систему охлаждения, необходимо извлекать материнскую плату из системного блока, дабы с её задней стенки открепить фиксаторы ножек. Для того чтобы снять систему охлаждения процессора AMD, нужно повернуть защёлку в противоположную сторону и снять верхнюю часть фиксирующей планки, а затем нижнюю.

Когда крепления сняты, и перед тем как извлечь систему охлаждения, пошевелите её из стороны в сторону, так как термопаста может достаточно прочно сцепить процессор с радиатором охлаждения. Делать это нужно аккуратно с минимальными усилиями. Когда система охлаждения расшевелилась – извлекаем её. Как снять процессор – читайте выше. Когда процессор будет снят – будьте очень осторожны, чтобы нечаянно не погнуть ножки процессора.

В случае если вам необходима замена процессора, то убедитесь, что его сокет соответствует сокету материнской платы, и после этого вставьте новый процессор в сокет. Как это сделать – читайте выше. Если же вы хотите поменять термопасту на процессоре, то ниже мы расскажем, как это сделать.


Как поменять термопасту на процессоре
Замена термопласты на процессоре достаточно простая процедура. Для этого возьмите ватный диск и нанесите на него спирт. С помощью данного ватного диска снимите старый слой термопасты. Для нанесения нового слоя термопасты выдавите небольшое её количество на середину процессора и равномерно распределите её по всей поверхности процессора лопаткой, которая идёт в комплекте. Другой способ – это с помощью шприца равномерным слоем распределить термопасту по всей поверхности процессора. Старайтесь не экономить термопасту, но при этом слишком большое её количество также плохо. Убедившись в том, что паста нанесена равномерно – можно устанавливать систему охлаждения.

Перед началом установки процессора, у вас естественно должен быть сам процессор, который подходит к сокету на материнской плате. О том, как подобрать процессор поговорим в другой статье. В кратце скажу, что есть несколько типов сокетов и процессоров, на процессорах расположены ножки по разному, так вот, чтобы правильно установить процессор на материнскую плату, нужно, чтобы его ножки совпадали с отверстиями сокета.

Так как процессор сильно нагревается (), ему необходимо охлаждение. В данной статье мы также затроним тему установки кулера и радиатора на процессор.

Как установить процессор.

Как установить кулер и радиатор на процессор.

Система охлаждения процессора неотъемлемая часть. Так как без неё компьютер не запустится. Крепления кулера и радиатора разных производителей процессоров отличаются. Рассмотрим установку кулера на процессор от Intel и AMD.

Intel.

  1. Прикладываем кулер с радиатором так, чтобы провод от кулера доставал до разъёма с питанием.
  2. У процессоров Intel Расположено 4 винта, которые находятся по периметру. Вставляем их в 4 отверстия, которые находятся по периметру сокета.
  3. Немного надавливаем на кулер и фиксируем гайками с обратной стороны сокета.
  4. Подключаем питание кулера к материнской плате.
  5. Наш кулер удачно установлен!

AMD.


Как снять процессор с материнской платы.

Для снятия процессора делаем следующие шаги:

  1. Отсоединяем питание кулера от материнской платы.
  2. Для снятия радиатора с процессор от Intel, откручиваем ножки от материнской платы (4 штуки).
  3. Для снятия радиатора с процессора от AMD, поворачиваем верхнюю защёлку, снимаем её, а затем и нижнюю.
  4. Снимаем процессор аккуратно, так как термопаста могла прилипнуть к радиатору, пошатываем его немного.
  5. Теперь поднимаем металлическую защёлку, которая прижимает процессор к сокету.
  6. Аккуратно извлекаем процессор, так чтобы не погнуть ножки.
  7. Процессор извлечён!

Установка процессора на материнскую плату. Как снять процессор с материнской платы. Обращение с процессором


Отключение и снятие материнской платы с компьютера относительно простой процесс. Тем не менее, существует множество устройств внутри компьютера, которые подключены к ней, непосредственно и/или посредством кабеля. И если Вам нужно извлечь материнскую плату, то нужно отключить от нее все аппаратные части. Ниже приведены инструкции необходимые для снятия большинства материнских плат с компьютера. Урок подробный и в основном рассчитан для не опытных пользователей компьютера, которые проделывают это в первый раз.

Как правильно установить процессор

Процессор устанавливается в специальное гнездо платы – соккет. Перед тем, как установить процессор на материнскую плату, освободите сокет от креплений. На Intel и AMD это делает по-разному. Но суть в том, что гнездо для процессора оказалось в полной и лёгкой доступности. Данные действия следует делать аккуратно, без применения излишней силы.

На самом процессоре, и на его сокете в плате есть специальные ключи – обозначения и пазы. Благодаря им у вас никак не получится поставить процессор не так, как надо. Перед тем, как правильно установить процессор, необходимо его сориентировать так, чтобы все ключи совпадали с сокетом.

После этого следует аккуратно опустить его на сокет, и тогда, если вы правильно сориентировали процессор, он сам войдёт в гнездо. Здесь категорически запрещено применять силу, так как можно погнуть ножки контактов. Это приведёт к длительному и кропотливому их выпрямлению.

После того, как установка процессора на компьютер произведена, необходимо закрепить его теми же креплениями, от которых мы вначале освобождали сокет. Избегайте сильных давлений, и добейтесь прочного закрепления.

Подготовка

Начнем с подготовки. И так на нужно снять материнку, ну допустим по тому что мы купили новую на https://www.sven.dp.ua и старую нужно заменить на новую. Прежде чем начать, необходимо убедиться, что Вы уменьшили или устранили риск электрического заряда, который может повредить любое из аппаратных средств на компьютере. Лучший способ сделать это, надеть антистатический браслет или перчатки. Перед началом работы внутри компьютера, убедитесь, что он выключен из розетки и не каким другим способом не подключен к сети. Также Вы должны иметь представление об электростатическом разряде и его потенциальной опасности.

Установка системы охлаждения на процессор

Процессор не может работать без кулера, иначе он сгорит. На AMD и Intel кулера устанавливаются по-разному, так как имеют различную конструкцию. Но разобраться в том, как это делается получиться у каждого, при взгляде на этот радиатор и вентилятор. Суть в том, чтобы использовать защёлки, которые позволяют плотно прижать поверхность радиатора к чипу.

Не забывайте о термопасте. Перед тем, как установить систему охлаждения на процессор, намажьте термопасту тонким слоем, и только после того производите монтаж кулера.

После того, как установка процессора на материнскую плату произведена, и вентилятор с радиатором поставлены тоже, необходимо произведи подключение питания кулера. В материнской плате для этого есть специальный разъём питания. Произвести неправильное подключение не удастся из-за наличия ключей. Лишние провод питания уберите подальше, так чтобы он не мешал охлаждению и не повредился от лопастей вентилятора.

На этом завершена установка процессора, видео, расположенное ниже поможет разобраться в процедуре более глубже.

Удаление прилагаемых аппаратных устройств

Наиболее трудоемкий процесс это отключение/извлечение других аппаратных частей, подключенных к материнской плате. Вы должны удалить все из следующих частей оборудования (при его наличии), прежде чем удалить саму материнку.

  • Видеокарта
  • Звуковая карта
  • Сетевая карта
  • Жесткий диск (отключить и изъять, если он перекрывает мат. плату)
  • Оперативная память (ОЗУ)
  • Радиатор (вентилятор)
  • Процессор (CPU) (по потребности)
  • CD-ROM или DVD-ROM привод (если он будет мешать извлечению мат. платы)
  • Главный разъем питания (идущий от блока питания)
  • IDE или SATA кабели (подключающие к плате различное оборудование)

Как правильно поменять процессор

Очевидно, что перед тем, как поменять процессор на ПК, необходимо удалить старое устройство. Для этого производится всё, что описано выше, только в обратном порядке. То есть, сначала снимаете вентилятор с радиатором, потом отстёгиваете процессор от сокета, и вынимаете само «сердце».

Когда сокет свободен, ставите в него новый процессор, так, как описано в инструкции выше.

Перед тем, как установить процессор на компьютер, возможно, придётся вынуть материнскою плату из системного блока. Чтобы не произвести никаких повреждений на ней, её следует расположить на чём-то мягком – например, поролоне. Избегайте также воздействия статического электричества.

На некоторых кулерах и процессорах уже есть слой термопасты. Если на процессоре есть термопаста, то на кулер её мазать не надо. Также поступите, если термопаста расположена на кулере. То есть, избегайте двойного слоя. А вообще, я бы порекомендовал вам, стереть заводской слой и намазать свой, чтоб точно нормально было.

Привет, друзья! Как я уже уточнял в одной из предыдущих публикаций, сборка компьютера обычно начинается из установки процессора. Сделать это просто, если выполнять процедуру правильно. Те, кому лень читать эту инструкцию, найдут видео по теме в конце статьи.

Монтаж комплектующих от АМД и Интел почти не отличается – разница заключается в способе крепления кулера. А теперь более детально о том, как поставить процессор на материнскую плату.

Откройте корпус компьютера

Во-первых, нужно снять боковую панель (крышку) из корпуса компьютера. Она обычно крепится несколькими винтами или зажимами. Снимите крепления, фиксирующие боковую панель, и осторожно извлеките её. Будьте внимательны, если на ней есть вентилятор (кулер), то нужно будет также отсоединить кабель питания. После того, как панель была снята, Вы будете видеть внутренние части компьютера, примерно как на картинке ниже.

Далее, положите корпус компьютера на бок. Материнская плата, в данном случае, будет большой платой, расположенной в нижней части корпуса, под другим внутренним оборудованием.

Как правильно поставить деталь

Устройство монтируется в специальный слот, называемый сокетом. Его сложно спутать с каким‐либо другим разъемом: больше ничего подобного на материнке не расположено. У разных модификаций камней, как и у разных брендов, сокеты могут быть разными. Intel сегодня чаще всего использует сокет 1151, AMD – AM4 и иногда еще AM3+.

Учитывайте, что деталь не всегда подходит под конкретный сокет: не совпадает количество и расположение ножек, а также расположение локеров. Это – специальные замки, которые не дают установить деталь неправильно.

Обычно у АМД это небольшой треугольный вырез в верхнем углу, а у Интел пара полукруглых пазов на верхнем торце. При совпадении сокета и процессора, последний устанавливается без видимых усилий.

Часто на материнской плате, слот прикрыт специальной пластиковой заглушкой. Перед ее извлечением нужно потянуть вверх рычажок, который приводит в действие фиксирующую рамку. Это же нужно выполнять и в случае, если заглушка отсутствует.

Перед установкой камня, проверьте состояние ножек: все они должны располагаться перпендикулярно его поверхности и параллельно друг другу.

Также обратите внимание на состояние усиков на материнской плате, которые предназначены для подключения питания кулера.

Вставлять деталь следует аккуратно, не повредив ножки, так чтобы они встали строго в отведенные места и пазы совпали. После этого следует зафиксировать деталь рамкой, опустив рычажок и отведя его за защелку.

Установка кулера

Система охлаждения устанавливается после нанесения термопасты. У боксовых камней она чаще всего уже есть на радиаторе – достаточно удалить защитный чехол.

Система охлаждения отличается у двух конкурирующих брендов. В случае с Интел, на радиаторе по углам расположены четыре шпильки. Каждую шпильку необходимо засунуть до щелчка, а затем провернуть фиксатор. Делать это рекомендуется накрест: например, верхняя левая – нижняя правая – верхняя правая – нижняя левая.

У АМД для фиксации радиатора предусмотрена специальная рамка. Конец, на котором расположен паз, следует одеть на крюк, расположенный на материнской плате.

Затем, маневрируя рычажком, насадить другой конец рамки на второй крюк и, опустив рычажок, намертво зафиксировать радиатор. Подключать питание рекомендуется только после того, как радиатор с кулером установлены.

В случае апгрейда, все действия выполняют в обратном порядке: следует демонтировать систему охлаждения и удалить старый камень, а затем уже устанавливать новый и монтировать обратно кулер. Перед этим не забудьте нанести новую термопасту на радиатор!

Как видите, друзья, все очень просто. Сама процедура займет у вас не более 10 минут. Также рекомендую ознакомиться с публикациями и как установить оперативную память в двухканальном режиме. О том, как монтировать твердотельный накопитель формата M.2, вы можете почитать .

Видео ролики представлены не мои, так как не вижу смысла повторять одно и тоже по 1000 раз. Но подтверждаю, что на них все сделано верно. Приятного просмотра.

На этом у меня все. Буду признателен всем, кто поделится этой инструкцией в социальных сетях. Пока! До завтра!

В самом начале скажу такой момент, который касается моделей процессоров и системных плат. В зависимости от того какой вы используете процессор, типы процессорных сокетов они могут отличаться.В данном случаи я использую процессор Intel и мы будем рассматривать как установить процессор в сокет LGA 775.

Сокет LGA 775

Для начала установки его нужно открыть.Для того чтобы открыть сокет, нам поможет лапка которая указана на картинке.

Её нужно нажать вниз и отвести в сторону.Освободив лапку от защелки поднимаем ее вверх на 90 градусов.

Затем необходимо открыть крышку.На картинке показан выступ на который нужно надавить слегка пальцем, чтобы поднять эту крышку.Она приподнимется сама.

Теперь встает вопрос: как установить процессор ? Какой стороной? Процессор квадратный и сокет квадратный.Каким образом его туда поместить и как его расположить? Вам необходимо ОБЯЗАТЕЛЬНО ! Посмотреть метку. Если мы посмотрим на сокет в более увеличенном виде (смотрите рисунок) то увидим треугольную метку,которая указана красной стрелкой.

И если посмотреть на процессор, то на нем имеется точно такая же метка.

Необходимо, чтобы метка на процессоре и метка на сокете совпадала. Т.е метка к метке.

Далее мы берем процессор за края. Ни в коем случае не за ножки процессора.Почему? Да потому что на нас есть определенный статический заряд и если мы прикоснемся к этим контактам, то статический заряд может повредить внутренние электронные компоненты.

И он у нас легко туда помещается.

И мы видим на картинке, что треугольник на процессоре совпал с треугольником на сокете. Процессор установлен правильно.

Следующее,что нужно сделать, это закрыть сокет и зафиксировать его. Опускаем крышку

Всё. Лапка зашла за фиксатор, значит процессор закреплен. Больше делать с процессором ничего не нужно. Установка процессора завершена. Теперь на него нужно установить кулер.

Во время сборки нового компьютера часто в первую очередь устанавливается процессор на материнскую плату. Сам процесс крайне прост, однако есть несколько нюансов, которые стоит обязательно соблюдать, чтобы не повредить комплектующие. В этой статье мы подробно разберем каждый шаг монтирования ЦП на системную плату.

Перед началом самого монтирования обязательно стоит учитывать некоторые детали при выборе комплектующих. Самое важное – совместимость системной платы и CPU. Давайте по порядку разберем каждый аспект подбора.

Этап 1: Выбор процессора для компьютера

Изначально нужно выбрать ЦП. На рынке присутствуют две популярные конкурирующие компании Intel и AMD. Каждый год они выпускают новые поколения процессоров. Иногда они совпадают разъемами со старыми версиями, однако требуют обновления BIOS, но часто разные модели и поколения CPU поддерживаются только определенными материнскими платами с соответствующим сокетом.

Выберите производителя и модель процессора, исходя из своих потребностей. Обе компании предоставляют возможность подобрать подходящие комплектующие для игр, работы в сложных программах или выполнения несложных задач. Соответственно, каждая модель находится в своей ценовой категории, от бюджетных до самых дорогих топовых камней. Подробнее о правильном выборе процессора рассказано в нашей статье.

Этап 2: Выбор материнской платы

Следующим шагом будет выбор материнской платы, поскольку ее необходимо подобрать в соответствии с выбранным CPU. Особое внимание следует уделить сокету. От этого зависит совместимость двух комплектующих. Стоит обратить внимание, что одна материнская плата не может поддерживать одновременно AMD и Intel, поскольку у этих процессоров совершенно разное строение сокета.

Кроме этого существует ряд дополнительных параметров, не связанных с процессорами, ведь системные платы отличаются по размеру, количеству разъемов, системе охлаждения и интегрированных устройствах. Об этом и остальных подробностях выбора системной платы вы можете узнать в нашей статье.

Этап 3: Выбор охлаждения

Часто в названии процессора на коробке или в интернет-магазине присутствует обозначение Box. Данная надпись означает, что в комплекте присутствует стандартный кулер Intel или AMD, мощностей которого вполне достаточно, чтобы не давать ЦП перегреваться. Однако топовым моделям такого охлаждения недостаточно, поэтому рекомендуется заранее выбрать кулер.

Их присутствует большое количество от популярных и не очень фирм. На некоторых моделях установлены термотрубки, радиаторы, а вентиляторы могут быть разных размеров. Все эти характеристики напрямую связаны с мощностью кулера. Особое внимание стоит обратить на крепления, они должны подходить к вашей материнской плате. Производители системных плат часто делают дополнительные отверстия для больших кулеров, поэтому с креплением не должно возникнуть проблем. Подробнее о выборе охлаждения вы рассказано в нашей статье.

Этап 4: Монтирование процессора

После подбора всех комплектующих следует перейти к установке необходимых компонентов. Важно отметить, что сокет на процессоре и материнской плате должны совпадать, иначе вы не сможете совершить установку или повредите комплектующие. Сам процесс монтирования происходит следующим образом:

На этом процесс установки процессора на материнскую плату окончен. Как видите, в этом нет ничего сложного, главное все делать аккуратно, внимательно, тогда все пройдет успешно. Еще раз повторимся, что с комплектующими нужно обращаться максимально осторожно, особенно с процессорами от Intel, поскольку ножки у них хлипкие, и неопытные пользователи гнут их во время установки из-за неправильных действий.

Центральный процессор (ЦП) является основным узлом персонального компьютера (ПК), в задачи которого входит выполнение программ. Собственно, говоря о типе ПК, в первую очередь следует говорить о его ЦП, поскольку именно он определяет максимальную производительность. Замена процессора может производиться в двух случаях: модернизация ПК или выход ЦП из строя.

В первом случае замена процессора обусловлена необходимостью увеличения производительности системы путём установки более быстродействующей микросхемы. Второй случай гораздо более редкий, поскольку из всех узлов ПК вероятность выхода из строя ЦП минимальна. Это объясняется не только относительно высокой надёжностью ЦП, но и тем, что существует минимум два канала защиты его от нежелательных воздействий: теплового и электрического.

Замена ЦП сопряжена с весьма сложной последовательностью действий, выполнить которые без предварительной подготовки достаточно проблематично. Вопросы будут возникать на каждом из этапов этого процесса: от выбора типа заменяемого чипа до технических особенностей самой установки.

Рассмотрим, как установить процессор на материнскую плату более детально.

Установка процессора на материнскую плату включает в себя несколько этапов:

  • определение типа используемого ЦП и возможных вариантов замены;
  • выбора и покупки желаемого процессора;
  • выбора материнской платы (МП), если есть необходимость в более кардинальной смене «начинки» ПК;
  • выбора системы охлаждения под новый процессор;
  • собственно установки ЦП и подключения системы охлаждения.

В том случае, если не производится смена МП, необходимо также знать, как снять процессор с материнской платы компьютера, чтобы освободить место в сокете под новый.

Выбор процессора для компьютера производится исходя из потребностей пользователя в быстродействии системы. Однако, если бы всё было так просто, то замена ЦП не представляла бы особых проблем. В настоящее время существует несколько типов процессоров (т.н. поколений или семейств) отличающихся зачастую не только по быстродействию, но и по конструктивному исполнению. И это в рамках одного производителя. И, хотя сейчас число основных производителей процессоров для ПК всего два – это Intel и AMD, у каждого из них существует несколько семейств микросхем, зачастую радикально отличающихся друг от друга.

В случае, если нет необходимости в замене МП, для подбора процессора следует знать, какие процессоры поддерживает имеющаяся в наличии материнка. Как правило, это напрямую зависит от типа сокета, используемого в ней. Сокетом называется разъём для подключения процессора. Например, материнки с сокетом LGA1151 поддерживают только процессора, произведенные в конструктивном исполнении, соответствующем разъёму стандарта LGA1151.

Кроме того, даже в рамках одного сокета ЦП могут отличаться по электрическим параметрам. Поэтому, обязательно необходимо знать, какие именно типы ЦП могут поддерживаться МП.

Это можно посмотреть в инструкции по МП. Если таковая отсутствует, можно обратиться в службу поддержки производителя и скачать инструкцию из интернета.

Выбор материнской платы

В том случае, если все ЦП, поддерживаемые МП, не удовлетворяют необходимым требованиям программного обеспечения, вместе с процессором производится и смена материнки. Этот процесс называется «смена платформы».

Важно! Смена платформы – это, по сути, приобретение нового ПК, поскольку ряд устройств (например, оперативная память) могут быть несовместимы с новой платформой, и менять придётся также и эти устройства.

В случае выбора материнки, она должна полностью соответствовать типу используемого ЦП как по типу сокета, так и по его электрическим параметрам (аналогичные уровни напряжений, распределение ножек на контактных площадках и т.д.)

Кроме того, формат материнской платы должен быть подходящим для типа используемого корпуса, количество подключаемых внешних устройств должно быть не меньшее, чем существует у пользователя, количество разъёмов для подключения вентиляторов также должно быть соответствующим и т.д.

Система охлаждения (СО) для нового ЦП должна соответствовать следующим требованиям:

  1. Механическая совместимость с типом используемого ЦП и МП.
  2. Мощность тепла, рассеиваемого СО, должна быть не меньше (а лучше даже на 10-20% больше) максимальной мощности, выделяемой ЦП при его максимальном быстродействии.
  3. Габариты СО должны быть такими, чтобы она помещалась в корпусе.
  4. Разъём питания активной части СО (вентилятора) должен быть совместим в соответствующим разъёмами на МП.

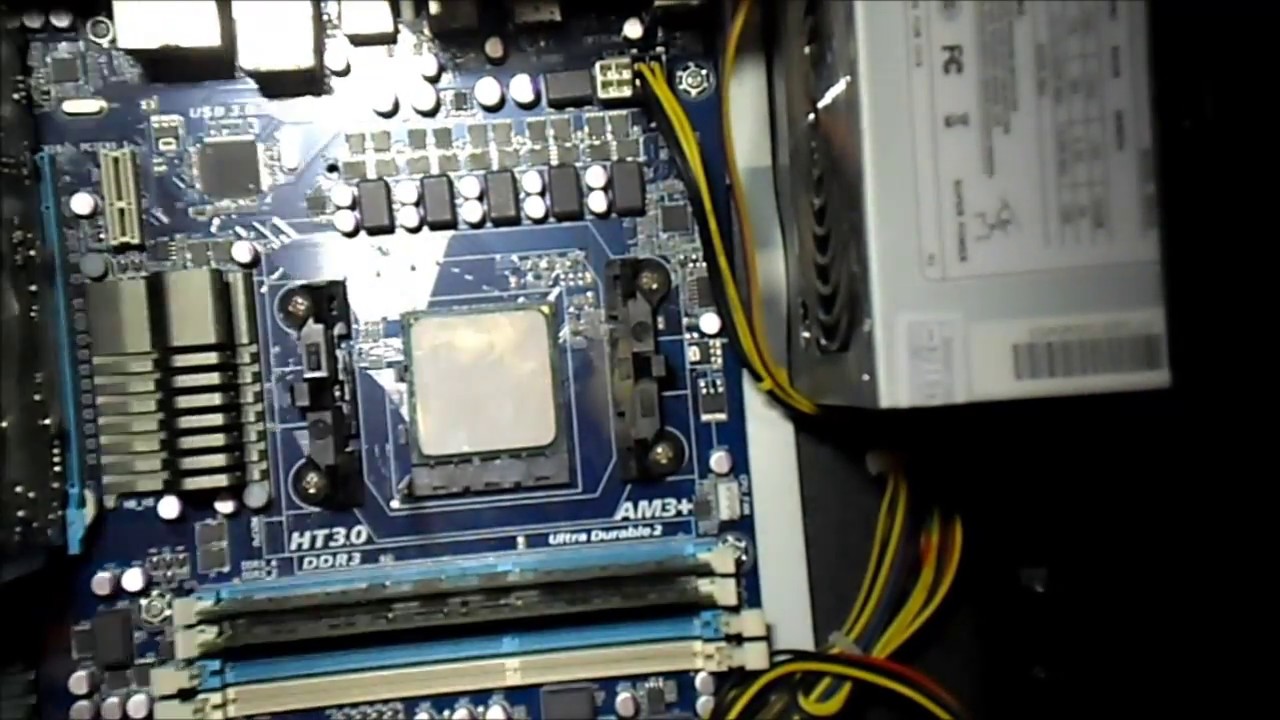

Сборка

Последовательность сборки ПК при установке на него нового процессора имеет такой вид:

  • Необходимо отключить системную плату от всех внешних устройств и разъёмов питания и вынуть её из корпуса ПК. Можно, конечно, произвести замену, и не проделывая этой процедуры, но это будет несколько неудобно.
  • Снять систему охлаждения старого ЦП путём отключения клипсы кулера и его снятия с поверхности ЦП.
  • Необходимо открыть сокет при помощи специального рычага, расположенного на нём.
  • Вынуть процессор из сокета и поставить новый ЦП в него.
  • Закрыть сокет при помощи рычага.
  • Установить СО и подключить её.
  • Установить МП в корпус, и после подключения её внешним устройствам, следует присоединить её к цепям питания.

После выполнения этих действий ПК с новым процессором готов к работе.

Установка системы охлаждения на процессор

Установка СО может иметь ряд нюансов, которые обязательно следует рассмотреть.

Контакт между крышкой ЦП и основанием радиатора СО должен быть очень плотным, чтобы способствовать качественному отводу тепла от ЦП. Достигается подобное при помощи специального состава – т.н. термопасты, который наносится тонким слоем на крышку процессора при помощи специального шпателя. В случае отсутствия такого инструмента нанести термопасту обычным ножом. Излишки термопасты, попавшие на сокет или материнку следует удалить салфеткой.

Далее производится установка радиатора на ЦП. Это необходимо проделать, сразу правильно его сориентировав для присоединения клипсы. Если ошибиться на данном этапе и произвести установку неверно, придётся снова снимать СО и заново наносить термопасту.

После этого СО закрепляется клипсой, крепящейся к сокету или МП.

Завершающим этапом подключения СО является присоединение её разъёма к цепи питания. Чаще всего он обозначается на МП надписью «CPU_FAN».

Процесс установки ЦП в материнку является достаточно специфической и в какой-то степени тонкой процедурой, неосторожность при которой способна привести к поломке того или иного компонента ПК. Причём, этим компонентом будет являться, скорее всего, не процессор.

Современные ЦП выполняются в достаточно прочных корпусах и механически сломать их достаточно проблематично в отличие, например, от моделей 10-15 летней давности. В вот повредить разъём, в который ЦП устанавливается, в частности, его контактные площадки, можно очень даже легко.

При установке ЦП следует в точности соблюдать его цоколёвку (то есть правильную установку) в сокет. Большинство ЦП имеет квадратную форму, поэтому иногда их можно установить на МП, неправильно сориентировав. Для этой цели в пластиковом корпусе разъёма предусмотрены ключи – специальные выемки или бороздки, в которые должны входить пазы, сделанные в корпусе ЦП.

Не следует применять значительного физического усилия при непосредственной установке ЦП на его место и при защёлкивании разъёмов и клипс. Все габариты подобных приспособлений подобраны таким образом, чтобы всё ставилось на свои места без зазоров и усилий. Если этого не происходит, то либо ЦП не подходит для такого типа монтажа, либо он неправильно сориентирован, либо что-то ему мешает стать на место.

Важно! Обязательно следует проверять перегрузочную способность блока питания при установке того или иного ЦП, поскольку при недостаточной мощности питания по напряжению он может вообще не запуститься.

СО не должна быть сильно громоздкой, чтобы не задевать другие компоненты ПК и не мешать свободной циркуляции воздуха внутри корпуса.

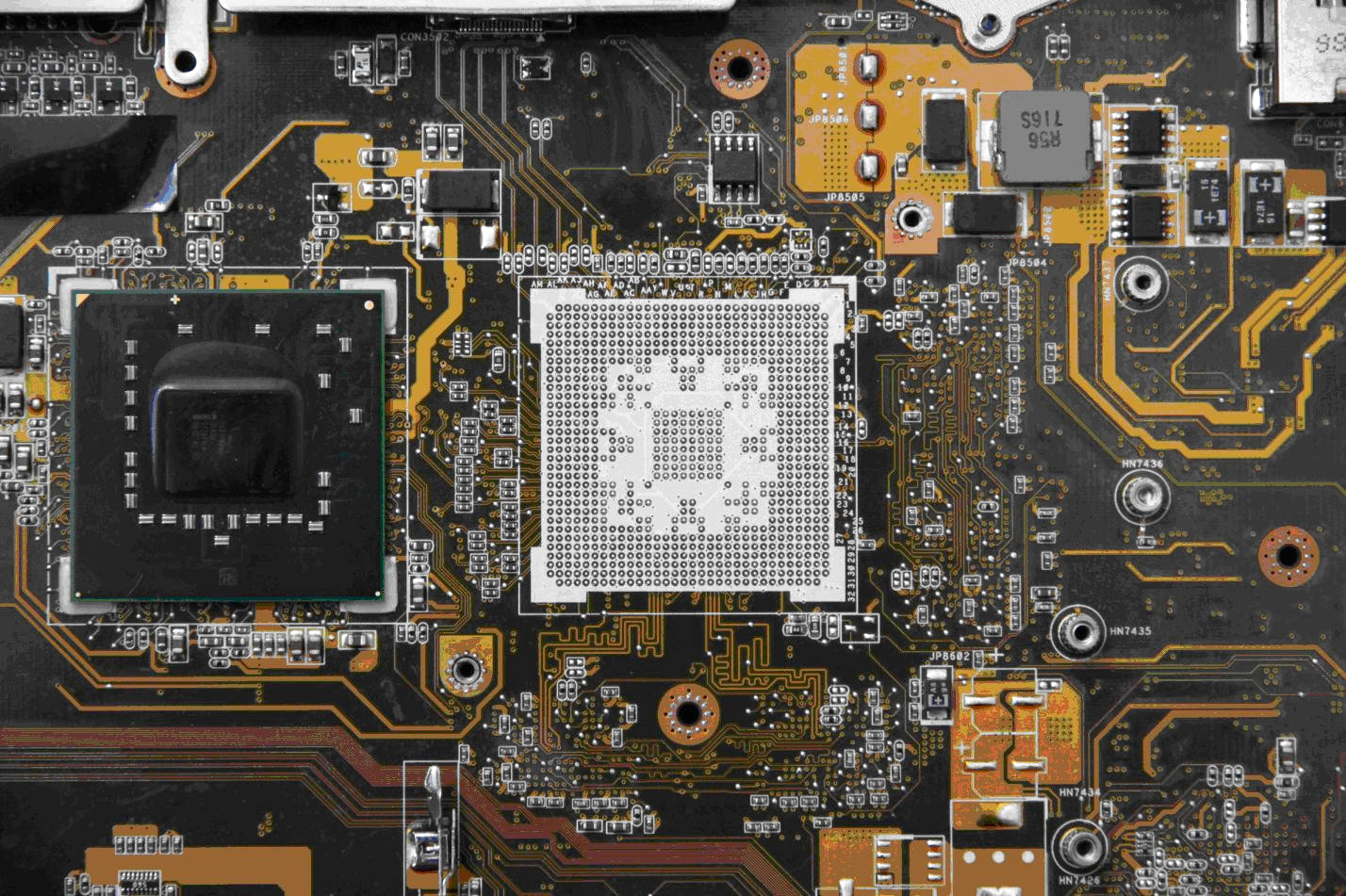

Особенности замены процессора на ноутбуке

Последовательность действий при смене ЦП у ноутбука, в целом, повторяет аналогичную процедуру при смене ЦП на стационарном ПК, однако, имеет некоторые особенности.

В первую очередь это касается существенных ограничений по возможности выбора нового ЦП, т.к. партии мобильных процессоров не имеют и десятой доли того разнообразия, которое есть у обычных процессоров.

Кроме того, в ноутбуке все его комплектующие подобраны таким образом, чтобы быть настроенными на оптимальную работу друг с другом и какие-то замены комплектующих вообще не предусмотрены. Например, в корпусе ноутбука может просто не хватить места для установки более мощной системы охлаждения, установка которой потребуется, если поменять процессор.

Также при замене ЦП в ноуте следует полностью отключить питание системы, не только отсоединив его от сети, но и вынув из него аккумулятор.

Чистка видеокарты

Вы можете прочистить систему охлаждения и плату вручную или отдать оборудование в специализированный сервис. Если вы решили делать это самостоятельно, то подготовьте сухие салфетки, компрессор с воздухом, щетки/кисточки. Также рекомендуется поменять термопасту и смазать кулер. Для этого необходимо снять верхнюю защиту, если таковая имеется, и систему охлаждения.

После завершения всех работ установите видеокарту обратно, подключите ее в «Диспетчере устройств» операционной системы Windows и проверьте работоспособность. Обычно после профилактической чистки от пыли и смазки кулера производительность компонентов ПК немного повышается. Теперь вы знаете, как снять видеокарту с компьютера и почистить ее своими руками.

Как снять процессор с материнской платы - Вокруг-Дом

Некоторые компьютерные компоненты, такие как видеокарты и оперативная память, становятся доступными сразу после открытия корпуса машины, что позволяет удалять их и заменять без особых усилий. Центральный процессор, однако, расположен под радиатором и вентилятором, что затрудняет доступ к нему. Процессор и разъем процессора особенно хрупкие, поэтому обращайтесь с ними осторожно и извлекайте процессор только в случае крайней необходимости.

Выключите компьютер, а затем выключите выключатель блока питания на задней части корпуса, если он есть на вашем компьютере. Отключите компьютер от электрической розетки.

Носите антистатический браслет или работайте на антистатическом коврике, если он у вас есть. Если нет, примите основные статические меры предосторожности, такие как частое касание металлической поверхности корпуса во время работы. В идеале, вы должны отсоединить все шнуры от компьютера и поставить его на стол, где вы можете работать стоя.

Откройте корпус компьютера. Каждый корпус открывается по-разному, но у многих есть два винта с накатанной головкой, которые удерживают левую сторону корпуса. Если на съемную боковую панель встроен вентилятор, отсоедините его от материнской платы, чтобы отложить панель в сторону.

Найдите вентилятор процессора и отсоедините кабель питания от материнской платы. Обычно это будет единственный вентилятор, расположенный непосредственно на материнской плате.

Поверните головку каждой из «ножек», окружающих вентилятор и радиатор, чтобы разблокировать ее от материнской платы, а затем потяните каждую ножку вверх, чтобы отсоединить ее. Вам может понадобиться плоская отвертка, чтобы повернуть ноги. Если ваш процессор имеет винты вместо ножек, просто открутите их.

Осторожно покачивайте радиатор и вентилятор, потянув вверх все устройство, чтобы извлечь его из процессора.

Снимите защелку, удерживающую процессор, и поднимите удерживающий элемент в сторону.

Поднимите процессор прямо из гнезда, удерживая его за края. Не пытайтесь выдвинуть процессор или взять его за один конец.

Поместите процессор в безопасное место, если вы планируете использовать его снова. В идеале, верните его в оригинальную упаковку или положите в антистатический пакет. Если вы не устанавливаете новый процессор сразу, замените пластиковую крышку гнезда на материнской плате, чтобы не допустить попадания пыли в гнездо.

пошаговая инструкция по установке Установка процессора в сокет 1151

Вентилятор ( ) – устройство, обеспечивающее охлаждение процессора. Как правило, кулер устанавливается поверх самого процессора. Существуют различные модели куллеров, под разные сокеты.

Различают активные и пассивные кулеры. Пассивным кулером называют обычный радиатор. Такой кулер потребляет минимум электричества, очень дешево стоит и практически не шумит. Активным кулером называют радиатор с закрепленным на нём вентилятором или тот, который выделяет холод (чипы Пельтье).

Наибольшее распространение получили активные воздушные кулеры. Такой кулер является активным воздушным охладителем и состоит из металлического радиатора с закрепленным на нем вентилятором. Современные кулеры отличаются большими габаритами и весом. Благодаря использования кулеров компьютеры имеют относительно небольшие размеры. Недостатком кулеров является дополнительный акустический шум, который они издают во время работы.

Вентилятор прогоняет большие объемы воздуха через ребра радиатора и этим обеспечивается нормальный тепловой режим процессора. Для определения направления потока воздуха нет необходимости подключать кулер к питанию. Лопатки крыльчатки будут слегка вогнуты со стороны, где выход потока воздуха. Иногда корпус кулера маркируется стрелками, указывающими вращения крыльчатки и направление потока воздуха. Как и в любом механическом устройстве, трущиеся детали кулера (подшипники качения, скольжения) вовремя нужно смазывать машинным маслом. В качестве смазки запрещается использовать растительные масла (оливковое, подсолнечное и др.). Через некоторое время такое масло засыхает, и даже разобрать кулер станет невозможно.

О недостаточном количестве смазки вы узнаете по постепенно возрастающему акустическому шуму от кулера. Если эту профилактику вовремя не сделать, то подшипники интенсивно изнашиваются, и понадобится установка нового кулера.

Рассмотрим основные составляющие кулера

Радиатор распределяет тепло охлаждаемого объекта (процессора) в окружающую среду. Поэтому он должен иметь непосредственный физический контакт с охлаждаемым объектом. Для процесса передачи тепла от процессора к радиатору, площадь контакта должна быть как можно больше. Сторона радиатора, прилегающая к процессору, именуется подошвой (основанием). От ядра тепло проходит к основанию, затем распределяется по всей площади радиатора и рассеивается.

Для изготовления радиаторов кулеров применяют разные материалы.

  • Алюминий обладает хорошими тепловыми характеристиками, легкий вес и относительно дешево стоит.
  • Медь намного лучше, чем алюминий проводит тепло, но дороже стоит и имеет большой вес (такие модели весят около 1 кг).
  • Некоторые радиаторы делают, комбинируя медные и алюминиевые пластины.

Вентиляторы делятся на два типа: радиальные и осевые

Осевые вентиляторы наиболее распространены из-за небольших размеров и хороших показателей производительность/шум. Осевой вентилятор – это обычный вентилятор с пропеллером. Поток воздуха в нём направлен вдоль оси вращения.

В радиальных вентиляторах (бловерах) воздушный поток направлен под углом 90 градусов к оси мотора. В радиальных вентиляторах вместо пропеллера с лопастями крутятся барабаны (крыльчатки). Такой тип вентиляторов требует моторов большей мощности. Поэтому бловеры больше по размерам и дороже стоят. Но радиальные вентиляторы имеют свои преимущества. Воздушный поток в них обладает большей скоростью, меньшей турбулёнтностью и более равномерен.

Вентиляторы еще классифицируют по способу подключения, конструкции подшипников и размерам.

В маркировке вентилятора есть информация о подшипниках:

  • Sleeve – подшипник скольжения.

Подшипник скольжения представляют собой просто подушку из масла и скользящих материалов. Эти подшипники быстро изнашиваются. Единственное их достоинство – низкая стоимость.

  • Ball – подшипник качения.

Шариковые подшипники (Ball) более надежны, долговечны, и поэтому в основном они используются для современных кулеров. Это подшипники, состоящие из двух радиальных колец, между которыми расположены мелкие шарики.

Наиболее распространенными размерами вентиляторов являются: 60х60х25, 50х50х10, 45х45х10.

Вентиляторы, по способу подключения разделяют на SMART (подключение через MOLEX Connector) и обычные (подключение через PC-plug коннектор).

Важным параметром вентилятора является уровень производимого им шума. В документации на кулер он обязательно указывается. Для нормальной работы такой шум не должен быть выше 25 дБ.

Другой важной характеристикой вентилятора является потребляемая мощность. Обычно она составляет 0.8 -1.6 Вт.

Частота вращения лопастей – так же является важным параметром. Этот параметр показывает количество оборотов в минуту (Об/мин.). Чем больше этот параметр, тем больше перегоняется воздуха в минуту, но и больше производится шума. В документации указывается количество воздуха, перегоняемого за минуту (CFM). Для питания всех компьютерных вентиляторов используется постоянный ток.

Установка кулера на процессор

Процесс установки кулер на процессор очень простой, если все проделать аккуратно и без спешки. Устанавливать кулер на процессор желательно до установки материнской платы в корпус. А для дополнительного удобства и безопасности рекомендуется устанавливать кулер на коробке подходящих размеров, например, от материнской платы. Если у вас куплен процессор в коробке (box- версия вместе с кулером), то посмотрев на подошву кулера, вы увидите там тонкий слой специального материала – термоинтерфейс. Он устанавливается производителем кулера.

При покупке кулера отдельно от процессора, необходимо купить термопасту (КПТ-8, АЛСИЛ). Один тюбик пасты хватает на несколько установок кулера.

Рассмотрим установку кулера для сокета 754, 939, AM2

  • Переверните куллер и посмотрите, есть ли на нем нанесенный производителем термоинтерфейс. Если есть, то можно перейти к 3 пункту. Если у вас кулер без термоинтерфейса и с защитной пленкой, то необходимо снять её.

  • Возьмите термопасту. Осторожно выдавите пасту, чтобы распределить ее равномерным слоем по всей контактной площадке процессора. Учитывайте тот факт, что когда кулер будет установлен, паста от давления размажется по всей поверхности, и поэтому нет необходимости наносить ее толстым слоем. Чтобы кулер мог плотнее прижаться к контактной площадке процессора, наносите термопасту очень тонким слоем. Толстый слой ухудшит отведение тепла (у пасты теплопроводность хуже, чем у металла).

Куском пластика равномерно распределите пасту по всей поверхности. Если немного попадет на края или за них, то это не страшно.

  • Осторожно установите кулер в процессорное гнездо. Устанавливать нужно без перекосов и сдвигов. Когда вы поставите кулер на кристалл – не снимайте и не наклоняйте его, не давите и не вращайте. Снятие и движения кулера на намазанном пастой кристалле могут вызвать появления не заполненных пастой областей. В дальнейшем это может привести к нестабильности системы и локальному перегреву. Если вы решили снять кулер после установки, то обязательно распределите пасту по кристаллу заново.
  • Когда вы установите кулер на процессор, то нужно закрепить его.

Сначала зацепите скобу за выступ сокета с края, где нет пластикового рычага. После проделайте это действие с того края, где расположен рычаг.

  • Поверните рычаг и зафиксируйте его.
  • Посмотрите, чтобы не было перекосов, и проверьте надежность крепления. Если таковые обнаружите, то откройте рычаг крепления кулера и устраните перекос. После этого закрепите кулер снова.
  • Подключите разъем питания кулера в гнездо питания на материнской плате. Такой разъем обычно обозначается CPU_FAN. Для работы кулера необходимо на его обмотки подать напряжение постоянного тока 12В.

Кроме этого есть и другие варианты закрепления кулера.

Вставляющиеся кулеры

Для установки таких кулеров нужно каждую ножку кулера вставить в соответствующее отверстие на материнской плате и прижать до характерного щелчка.

При повороте головки ножки против часовой стрелки на девяносто градусов разблокировывается пружина, и кулер легко снимается.

Винтовое крепление кулеров

В кулерах Intel есть проблема повышенной нагрузки, прикладываемой на четыре точки крепления к материнской плате. Некоторыми производителями используется специальная крепёжная пластина, закрепленная на обратной стороне материнской платы для распределения нагрузки. В этом случае кулеры приходится устанавливать с помощью винтов.

Такие кулеры можно устанавливать только до закрепления платы в корпусе, поскольку крепёжная пластина устанавливается на обратной стороне материнской платы. Пластину нужно устанавливать правильной стороной, а то можно закоротить контакты.

Пример установки кулера на процессор:

Выбор кулера

По функциональному назначению кулеры не отличаются, их отличие состоит только в производительности и способе крепления к радиатору. Производительность кулера напрямую зависит от скорости вращения и диаметра крыльчатки. Скорость вращения всех кулеров мало различается и равна около 5000 об/мин. Поэтому, если выбирать кулер для замены, то можно ориентироваться только по диаметру крыльчатки. Он должен быть такой же или большего размера.

Процессоры разного производства нагреваются по-разному. К примеру, изделия от AMD будут греться сильнее изделий от Intel. Поэтому чем сильнее греется процессор, тем мощнее кулер требуется для его охлаждения.

Основной массе процессоров вполне достаточно кулера, поставляемого в комплекте. В некоторых случаях, к примеру, если процессор вышел из строя или был куплен без вентилятора, придется выбирать кулер отдельно.

Выделим основные требования, каким должен быть кулер для процессора:

  1. низкое термическое сопротивление и обеспечение достаточного охлаждения.
  2. хорошая совместимость кулера. Он должен ставиться на как можно большее число типов процессоров.
  3. хорошее крепление кулера. Он должен легко ставиться и легко сниматься.
  4. должен обеспечивать достаточное охлаждение микросхем кэша.
  5. должен быть износостойким.
  6. при работе не должно производиться никакой вибрации.
  7. большие кулеры должны по габаритам помещаться на все известные материнские платы.

В любом случае, хороший кулер тот, который хорошо справляется с охлаждением процессора. Наиболее известны следующие марки кулеров: AAVID, Zalman, ElanVital, AVC, TennMax.

Кулеры для процессоров

Рассмотрим популярныекулеры CPU, совместимые с современными сокетами.

Akasa Venom Voodoo

Akasa Venom Voodoo

В Venom Voodoo добавлено два вентилятора. Можно контролировать их скорость с помощью сплитера PWM через разъём материнской платы. Комплект поставки кулера позволяет проводить установку и на более ранние платформы. В верхней части кулера Venom Voodoo расположена сетка. На охлаждение она не влияет, и сделана просто с учетом дизайна.

Akasa Venom Voodoo

Кулер Akasa имеет достаточно эффективный дизайн. На нем расположены шесть тепловых трубок в шахматном порядке, быстро отводящие тепло от процессора. Установочный набор Akasa включает все необходимое для установки на разные платформы, от сокета AMD AM2 до Intel LGA 2011.

Крепеления для Akasa

Специальные стойки Akasa вкручиваются во встроенную опорную планку, расположенную на сокете LGA 2011. Процесс установки проходит быстро и легко.

Втягивающий вентилятор устанавливается на вогнутой стороне радиатора, а с другой стороны ставится выпускной.

Самый лучший кулер

Arctic Cooling Freezer i30

Компания AC работает на рынке недорогого оборудования и поддерживает всего нескольких интерфейсов, что дает возможность держать приемлемую цену. В комплекте идут два крепёжных набора для сокетов LGA 2011 и LGA 1155/1156. Есть также дополнительный крепёжный набор, позволяющий прикрутить верхнюю скобу непосредственно к интерфейсу LGA 2011.

Arctic Cooling Freezer i30

Для уменьшения стоимости, в этой модели использовано всего четыре тепловых трубки с одним вентилятором, расположенным на большом охлаждающем радиаторе. Тепловые трубки установлены вплотную друг к другу для увеличения площади контакта и уменьшения зазоров.

Установочной комплект этой модели очень прост и не поддерживает LGA 1366, только для сокетов LGA 2011 и LGA 1155/1156.

Перед тем, как установить две переходные скобы кулера Freezer i30 устанавливают металлические прокладки на специально встроенные в опорную пластину сокета LGA 2011 позиции для болтов. На крестовые скобы нужно прикрутить переходную планку с помощью двух коротких винтов.

Arctic Cooling Freezer i30

Для завершения установки кулера нужно прикрепить вентилятор к радиатору и подключить питание.

Arctic Cooling Freezer

CoolerMaster Hyper 212 Evo

CoolerMaster Hyper 212 Evo

Комплект кулера Hyper 212 Evo включает: небольшой тюбик термопасты, установочную скобу для LGA 2011 и кулер. Конструкция Hyper 212 Evo включает четыре тепловые трубки.

кулера Hyper 212

Тепловые трубки, контактирующие с процессором, расположены максимально близко друг с другом. Такая технология называется Continuous Direct Contact. Основание хорошо отшлифовано. Установочная скоба складная, что дает хороший доступ между рёбрами радиатора и основанием. Разложенную скобе необходимо просто вкрутить в встроенную пластину LGA 2011. Кулер фиксируется стальным штифтом на верхней пластине.

Continuous Direct Contact

Вентилятор устанавливается на радиатор и подключается к плате.

Continuous Direct Contact

Coolink Corator DS

Coolink Corator DS

Стоимость Corator DS позволил снизить минимальный установочный набор, только для LGA 2011. Но на установочных скобах есть три отверстия, и значит кулер может поддерживать меньшие интерфейсы процессора.

Вентилятор расположен в середине кулера

Кулер имеет полусплющенные трубки, расположенные под однородным куском меди.

Радиатор

При установке сначала в опорную пластину необходимо вкрутить болты-подставки, а на них установить крестовые установочные скобы и зажать сверху гайками. Заводская скоба прикручивается на крестовые скобы из набора.

Вентилятор нужно установить между двумя радиаторами и подключить питание с платы.

Установка радиатора на материнскую плату

Corsair A70

В этом кулере двумя вентиляторами создается система “тяни-толкай”. Corsair добавила сплиттер для подключения их в один разъём питания на плате. Вентиляторы не поддерживают регулировку ШИМ (PWM) и контроль скорости осуществляется через прошивку.

Радиатор Corsair A70 с одной стороны имеет вогнутую форму, чтобы улучшить выход воздуха из центра. Тепловые трубки разделяются слоем алюминия, из которого изготовлена основа.

При установке для интерфейсов AMD использована защёлкивающаяся скоба. В этом кулере крепёжные винты прикручиваются изнутри основы A70. Опорная панель и скоба кулера стянуты с помощью гаек и винтов.

интерфейс AMD

Для завершения установки необходимо установить вентиляторы и подключить питание.

интерфейс AMD

Enermax ETS-T40

В ETS-T40 добавлена алюминиевая полоса на вентилятор. Это является преимуществом среди кулеров с равной производительностью.

Установочный набор предназначен для платформ AMD и Intel. Набор болтов не требует наличия опорной планки сокета LGA 2011. Рёбра радиатора поддерживают систему “тяни-толкай” из двух вентиляторов, для этого есть второй набор зажимов. Основание ETS-T40 сделано по технологии прямого контакта.

Gelid GX-7

GX-7 поддерживает два вентилятора. Поддерживаются интерфейсы Intel, AM2, AM3 и AM3+ от AMD. Можно самим выбрать направление воздушного потока, повернув кулер GX-7 на 90°.

Вогнутая форма лицевой стороны кулера создает направление воздуха в центр радиатора. Лопасти вентилятора подсвечены светодиодами, хотя сама рама не прозрачная.

Крепление для Gelid GX-7

Для обеспечения оптимального контакта с процессором, основа была выполнена в виде матового, тщательно обработанного, медного блока.

Чтобы обеспечить поддержку двух вентиляторов была уменьшена центральную часть радиатора, что снизило охлаждаемую поверхность. Пришлось добавить пятую тепловую трубку.

Кулер для Gelid GX-7

SilenX EFZ-120HA5

SilenX EFZ-120HA5

SilenX обеспечивает сборщиков самым тихим охлаждением. Установочный набор обеспечивает поддержку сокетов AMD AM2/3 и Intel LGA. Второй набор винтов дает возможность установить скобу для LGA 1366 на встроенной опорной планке LGA 2011.

Наличие в наборе EFZ-120HA5 установочных резиновых штифтов дает возможность собрать конфигурацию “тяни-толкай” с помощью двух вентиляторов. Но в комплекте поставляется только один вентилятор, имеющий диаметр 120 мм. Три тепловых трубки располагаются V-образно, что необходимо для выведения большего количества воздуха через центр радиатора.

Радиатор для SilenX EFZ-120HA5

Установочный набор SilenX содержит скобу, подходящую ко всем популярным сокетам(от AMD Socket 939 до AM3+, от LGA 775 до 2011), базовую планку, поддерживающую большинство распространенных интерфейсов (кроме LGA 2011), набор установочных винтов для LGA 2011.

Кулер для SilenX EFZ-120HA5

В установке этой модели сложнее всего установить вентилятор. Сначала проталкиваются четыре резиновых T-образных кнопки в специальные отверстия на вентиляторе, расположенные с обратной стороны. После чего нужно чтобы верхушка кнопки проскользнула в ложбинки радиатора.

Xigmatek Venus XP-SD1266

Xigmatek Venus XP-SD1266

Xigmatek Venus обеспечивает поддержку все последних интерфейсов процессоров Intel и AMD. В этой модели слегка увеличен радиатор и он укомплектован 120-ти миллиметровым вентилятором, обеспечивая высокопроизводительное охлаждение по доступной цене. Данная модель на платформе AMD создает корректное направление воздушного потока. В наборе есть специальные болты для поддержки сокета LGA 2011.

В Xigmatek используется прозрачная рама со светодиодами, которые хорошо подсвечивают корпус. Можно настраивать степень освещения. В кулере используется шесть тепловых трубок.

Радиатор для Xigmatek Venus XP-SD1266

Комбинация малого размера и хорошей теплоёмкости являются отличным вариантом для небольших по размеру систем. В установочном наборе Xigmatek скобы маркируются для Intel и AMD. Хотя скобы AMD имеют отверстия также для интерфейса Intel. Для вентилятора в качестве крепежа Xigmatek используются резиновые кнопки.

Кулер для Xigmatek Venus XP-SD1266

Не многим пользователям приходится сталкиваться со сборкой системы. Компьютер не так сложно собрать самостоятельно, но все же в этом деле есть много нюансов, с которыми придется столкнуться. Например, не все знают, на материнскую плату.

Работа процессора и материнской платы

Прежде чем разбираться с тем, как правильно установить процессор на материнскую плату, стоит понимать задачу этих двух компонентов.

Чтобы не вдаваться в технические подробности, лучше всего выражаться фигурально. Например, материнская плата - это нервная система ПК. Благодаря огромному количеству микросхем, каждый компонент получает необходимое количество электрического тока. Таким образом, все элементы начнут работать.

Процессор в этом случае выполняет роль мозга. Это вычислительный чип, который отвечает за результаты любой задачи системы. Также это один из главных компонентов, который поможет запустить ОС и работать с любой программой. Но, естественно, для этого понадобится модуль ОЗУ, жесткий диск и блок питания.

Установка процессора

Как установить процессор на материнскую плату своими руками? Достаточно разобраться с его конфигурацией. Чип необходимо установить в разъем на плате, называемый сокетом. Поскольку развитие технологий неумолимо движется вперед, подобный разъем постоянно меняется.

У Intel и AMD появилось огромное количество сокетов, которые подходят под определенные поколения процессоров. У каждого чипа есть определенное количество ножек со специальным размещением. Он устанавливается в сокет и должен идеально подходить под разъем. Обычно поверхность чипа покрывается термопастой, а сверху устанавливается кулер с радиатором.

Система охлаждения также важна в системе, и без нее корректно работать компьютер не будет. Установка ее является частью процесса установки чипа. Важно внимательно и правильно делать все, что необходимо.

Первый шаг

Как установить процессор на материнскую плату? Делать это несложно, но необходимо быть внимательным. Самое главное - выбрать правильный формат чипа. Пользователю придется внимательно разобраться со всеми возможными вариантами и изучить необходимую информацию.

На что стоит обратить внимание? Обычно пользователь при сборке ПК выбирает процессор и видеокарту, а после уже подбирает материнскую плату. Выбирая чип, следует обращать внимание не только на количество ядер и частоту работы, но и на сокет. Наиболее популярным у Intel является Socket 1151.

Как установить процессор на материнскую плату? После определения сокета нужно подобрать такой же на системной платформе. Если система основывается на 1151, значит нужно выбрать соответствующий разъем на плате.

Второй шаг

Если устанавливать чип в новую материнку, нужно плату положить на специальный коврик из поролона. Обычно он доступен в комплекте с платформой. Так можно будет защитить себя от статического электричества.

Теперь нужно рассмотреть материнку. Самый крупный прямоугольный разъем и есть сокет для установки чипа. Рядом с ним есть специальный фиксатор, который необходимо поднять. Если речь идет о системе на «Интел», также нужно снять металлическую крышку процессора, которая защищает ножки чипа. Также есть вариант с пластиковой заглушкой.

После того как будет освобождено место для установки процессора, можно доставать его из коробки.

Третий шаг

Как установить процессор на материнскую плату? Если речь идет об AMD, тогда нужно знать один нюанс: поставляется чип сразу с термопастой. С одной стороны это хорошо, поскольку не придется самостоятельно наносить ее на поверхность процессора, с другой - нужно быть аккуратным и не смазать ее при установке компонента.

С чипами Intel дела обстоят иначе. Большинство новых моделей не представлены с термопастой, но она нанесена на радиатор либо поставляется в комплекте.

Чтобы правильно установить чип, нужно рассмотреть ножки процессора и сокет. В зависимости от расположения канавок нужно будет поставить чип. Также стоит обратить внимание на треугольник в углу. Он является направляющей для правильной установки процессора.

Не применяя серьезную силу, необходимо расположить чип в сокет, чтобы каждая ножка попала в отверстия. После необходимо будет проверить правильность установки, но ни в коем случае нельзя применять силу. В конце процесса достаточно будет опустить рычаг фиксатора или закрыть металлическую крышку.

Установка кулера

Когда пользователь разберется, как установить процессор «Интел» на материнскую плату, придется заняться кулером чипа. Ничего сложного не будет, если это фирменная система охлаждения (СО). Но есть разница в установке кулера Intel и AMD.

У СО «Интел» есть 4 ножки, которые идеально подходят для четырех отверстий на системной платформе. При нужно устроить все так, чтобы питание проще подключалось к разъему. Важно, чтобы провод не свисал и не цеплялся за другие элементы. Нужно приложить кулер так, чтобы ножки попали в отверстия, и зафиксировать их.

У AMD крепление иное. И если с вопросом в том, как установить процессор на материнскую плату, то с установкой кулера придется разобраться. В центре радиатора размещена планка, в которой находится отверстие. Сверху системы есть специальный рычаг, который поможет закрепить ее на плате.

Для правильной установки кулера нужно аккуратно приложить его к чипу, чтобы рычаг оставался сверху. После нужно завести нижнюю и верхнюю часть в пазы, а после зафиксировать конструкцию.

Замена чипа

Некоторым пользователям приходится менять процессор на более мощный. Но для этого придется снять с материнской платы устаревший чип. Для этого нужно отсоединить систему охлаждения от питания, после снять ее и добраться до процессора.

В принципе этот процесс ничем не отличается от установки компонентов. Нужно делать все в обратном порядке. Главное, что необходимо помнить, - нельзя применять силу и резко тянуть за кулер или процессор. В противном случае можно повредить элементы на материнской плате.

Замена термопасты

В этом случае придется поменять термопасту. Для кого-то эта процедура может стать сложной. Но дело на самом деле простое, поскольку не требует дополнительных ресурсов и специальных знаний.

Вообще смена термопасты нужна в любой ситуации, поскольку рекомендуется делать это пару раз в год. Поэтому следующая информация будет полезна для всех пользователей ПК.

Итак, для замены нужен ватный диск и спирт. Таким образом получится снять старый слой термопасты. Теперь можно приступать к нанесению защитного слоя. Для этого нужно выдавить небольшое количество термопасты на середину металлической крышки процессора. Обычно хватает яблочного зернышка для того, чтобы покрыть всю поверхность.

Чтобы распределить термопасту, нужно использовать специальную лопатку или ненужную кредитную карточку. Также некоторые пользователи советуют с помощью шприца распределять защитный слой.

С ядрами Skylake, Kaby Lake, и Coffee Lake имеющее 1151 контакт. Не совместимо с предыдущими процессорными разъемами LGA1150, 1155 и более ранними сокетами как механически, так и электрически. На момент написания данной статьи в рамках сокета LGA1151 существовало разделение на ранние платы с чипсетами 100 и 200 series и на новые платы с чипсетами 300 Series. Сокеты в рамках данных платформ совместимы механически, то есть в них можно установить любые процессоры с указанным сокетом, но не совместимы электрически, из-за чего на платах со старыми чипсетами невозможно использовать процессоры Coffee Lake, а на новых нельзя использовать Skylake и Kaby Lake.

Расположения контактов в старом(слева) и новом(справа) сокетах LGA1151

Какие процессоры подходят для установки с сокет LGA1151?

Для установки в сокет LGA1151 подходят процессоры Core шестого, седьмого и восьмого поколений. Для работоспособности процессоров шестого и седьмого поколений материнская плата должна быть оснащена одним из чипсетов Intel Z270, Q270, h370, Z170, Q170, h270, B250, B150, h210. Для поддержки процессоров восьмого поколения материнская плата должна оснащаться чипсетом Z370, или чипсетами, которые появятся немного позднее, например h470, Q370 или Z390. Чтобы различить между собой процессоры Core разных поколений достаточно посмотреть на их маркировку. Первый символ в цифровой маркировке процессоров обозначает поколение, например Intel Core i5-8600K относится к восьмому поколению. Подробные характеристики процессоров и их сравнение можно найти, нажав на кнопку:

Какие из процессоров Skylake, Kaby Lake, и Coffee Lake работают быстрее?

В соответствии с хронологией выхода, производительность процессоров возрастала. Особенно сильный прирост производительности наблюдается у процессоров семейства Core восьмого поколения, так как в них впервые с перехода на наименования типа Core i изменилось количество ядер.

Рейтинг производительности процессоров Core i7
Intel Core i7-8700K LGA1151, 6 ядер, 3.7 ГГц 50.6 Intel Core i7-7700K LGA1151, 4 ядра, 4.2 ГГц 36.7 Intel Core i7-6700K LGA1151, 4 ядра, 4 ГГц 34.2 Рейтинг производительности процессоров Core i5
Intel Core i5-8500 LGA1151, 6 ядер, 3 ГГц 37.6 Intel Core i5-7500 LGA1151, 4 ядра, 3.4 ГГц 24.1 Intel Core i5-6500 LGA1151, 4 ядра, 3.2 ГГц 22.3 Рейтинг производительности процессоров Core i3
Intel Core i3-8100 LGA1151, 4 ядра, 3.6 ГГц 24 Intel Core i3-7100 LGA1151, 2 ядра, 3.9 ГГц 17.1 Intel Core i3-6100 LGA1151, 2 ядра, 3.7 ГГц 16.4 Рейтинг производительности процессоров Pentium
Intel Pentium G5600 LGA1151, 2 ядра, 3.9 ГГц 16.8 Intel Pentium G4600 LGA1151, 2 ядра, 3.6 ГГц 15.4 Intel Pentium G4500 LGA1151, 2 ядра, 3.5 ГГц 12.1

Какой тип памяти поддерживают процессоры Skylake, Kaby Lake, и Coffee Lake?
Все процессоры с разъемом LGA1151 поддерживают двухканальный режим работы памяти. Skylake поддерживает LV DDR3 с частотой до 1600 МГц и DDR4 с частотой до 2133 МГц. Kaby Lake поддерживает LV DDR3 с частотой до 1600 МГц и DDR4 с частотой до 2400 МГц. Coffee Lake поддерживает только DDR4 с частотой до 2666 МГц.
Сколько линий PCI-E 3.0 содержит в себе контроллер, встроенный в процессоры Skylake, Kaby Lake, и Coffee Lake?

Все процессоры с гнездом LGA1151 поддерживают одинаковое количество линий PCI-E 3.0 – 16 шт. Дополнительные линии содержат чипсеты материнских плат, за счет чего имеется достаточно большое количество плат, поддерживающих конфигурации с несколькими видеокартами.

Какие кулеры совместимы с LGA1151?

Посадочные места кулеров для LGA1151, LGA1150, LGA1155 и LGA1156 идентичны, поэтому кулера для старых процессоров совместимы с новыми. Учитывая то, что TDP процессоров практически не изменился, переход со старой платформы на новую, не потребует замены системы охлаждения.

Помните, в одной из статей мы рассказывали, ? В упомянутой статье мы дали рекомендации по выбору процессора, но многие новички после покупки процессора столкнутся с проблемой его установки и переустановки. Для того чтобы это не стало для вас проблемой, мы хотели бы рассказать о данном процессе в нашей статье.

Суть установки процессора

Для того чтобы правильно установить процессор, нужно понимать конфигурацию его установки, а она заключается в следующем. Процессор вставляется в сокет, который полностью повторяет форму расположения ножек на процессоре, затем процессор надёжно фиксируется в сокете, и сверху на него надевается радиатор с кулером.

Важно отметить, что радиатор с кулером выполняют функцию охлаждения. Так как в процессе своей работы процессор очень сильно нагревается - ему необходимо охлаждение, чтобы он попросту не сгорел. Металлический радиатор плотно прижимается к процессору, благодаря чему процессор отдаёт часть своего тепла радиатору, а тот в свою очередь остужается кулером. Между процессором и радиатором должна быть прослойка термопасты, которая создаст качественное соединение и хорошую теплопередачу между этими двумя деталями. Теперь обо всём этом расскажем более детально.


Как установить процессор

Как вставить процессор в сокет?
Установка процессора сама по себе очень лёгкая процедура и не такая сложная, как кажется на первый взгляд. Установка процессора не вызовет никаких проблем, если вы правильно выбрали процессор, сокет которого будет соответствовать сокету . Важно отметить, что если вы устанавливаете новый процессор в новую материнскую плату, то последнюю предварительно нужно положить на поролоновый коврик, идущий в комплекте с ней, для защиты от статического электричества.

Для того чтобы установить процессор необходимо поднять вверх металлический рычажок фиксатора процессора в материнской плате. В материнских платах для процессоров Intel нужно будет ещё поддеть металлическую крышечку процессора, чтобы иметь доступ к сокету. На месте процессора или на крышечке может быть установлена заглушка, которую нужно будет извлечь. Материнские платы для процессоров AMD в этом плане несколько проще, так как там для доступа к сокету нужно только поднять рычажок фиксатора. После того как сокет на материнской плате готов к установке процессора - достаём из коробки сам процессор и продолжаем установку.

Новые процессоры AMD поставляются с термопастой, поэтому вам её наносить не потребуется. При этом не беритесь за его верхнюю (плоскую) часть, чтобы не стереть данную термопасту. Термопаста для процессоров Intel вам также не понадобится, так как она также уже нанесена, но только на переднюю часть радиатора.

Просмотрите расположение ножек процессора и канавок, которые имеются среди них, для того чтобы определить, какой стороной устанавливать процессор. Определить правильное положение процессора можно по треугольнику в углу, он должен быть в той же части где и треугольник на материнской плате. Процессоры Intel имеют специальные канавки в виде полукруга, благодаря которым вы также сможете определить его правильное размещение.

Когда вы определили, какой стороной вставлять процессор – опустите его в сокет, при этом ножки процессора должны сами опуститься в отверстия, без применения малейших усилий.

Когда процессор вставлен в сокет, проверьте чтобы он правильно вошёл в него, и после этого опустите рычажок фиксатора вниз, заведя его в пазы (для процессоров AMD). Затем аккуратно возьмитесь за процессор и легонько потяните его на себя, чтобы проверить: надёжно ли он закреплён. Для процессоров Intel нужно будет перед опусканием рычажка фиксатора опустить металлическую крышечку.


Как установить кулер на процессор?
Когда процессор зафиксирован, нам нужно будет установить кулер. Установка родных кулеров для AMD и Intel существенно отличаются друг от друга, и мы рассмотрим их по отдельности.

Родная система охлаждения от Intel имеет 4 ножки, под которые есть 4 отверстия в материнской плате. Как правило, система охлаждения процессора устанавливается таким образом, чтобы провод питания доставал до разъёма подключения и при этом не свисал.

Приложите кулер с радиатором к материнской плате таким образом, чтобы ножки крепления совпадали с отверстиями для них. Надавливаем на ножку сверху - и она фиксируется в отверстии, после чего повторите эту процедуру с противоположной закреплённой ножкой, а затем зафиксируйте оставшиеся 2 ножки. После этого надавите ещё раз на каждую из ножек для проверки надёжности фиксации. Теперь, придерживая руками материнскую плату, потяните за кулер, чтобы проверить, прочно ли он зафиксирован.

Что касается крепления радиатора и кулера охлаждения для процессора AMD, то он имеет немного другую процедуру установки. В центре радиатора охлаждения находится металлическая планка, которая снизу имеет отверстие, а сверху защёлку c ручкой. Таким образом, аккуратно прикладываем радиатор охлаждения с кулером к процессору, чтобы ручка крепления радиатора находилась сверху, после этого нижнюю часть планки заведите в пазы крепления, которые изображены на картинке. Затем заводим верхнюю часть планки в паз и поворачиваем защёлку влево, чтобы зафиксировать систему охлаждения.


Проверяем надёжность фиксации и подключаем питание кулера к соответствующему разъёму, после этого процедура по установке процессора и системы охлаждения будет завершена.

Как поменять процессор

Как снять процессор?
Ещё стоит пару слов сказать о замене процессора. Помните, что любые работы должны проводиться только при обесточенном системном блоке. Для того чтобы снять процессор нужно отсоединить питание кулера, снять систему охлаждения, дабы получить доступ к самому процессору. Затем снимается и сам процессор.

Для того чтобы снять систему охлаждения с процессора Intel необходимо повернуть защёлки на ножках против часовой стрелки и поднять их вверх. В некоторых случаях, чтобы снять систему охлаждения, необходимо извлекать материнскую плату из системного блока, дабы с её задней стенки открепить фиксаторы ножек. Для того чтобы снять систему охлаждения процессора AMD, нужно повернуть защёлку в противоположную сторону и снять верхнюю часть фиксирующей планки, а затем нижнюю.

Когда крепления сняты, и перед тем как извлечь систему охлаждения, пошевелите её из стороны в сторону, так как термопаста может достаточно прочно сцепить процессор с радиатором охлаждения. Делать это нужно аккуратно с минимальными усилиями. Когда система охлаждения расшевелилась – извлекаем её. Как снять процессор – читайте выше. Когда процессор будет снят – будьте очень осторожны, чтобы нечаянно не погнуть ножки процессора.

В случае если вам необходима замена процессора, то убедитесь, что его сокет соответствует сокету материнской платы, и после этого вставьте новый процессор в сокет. Как это сделать – читайте выше. Если же вы хотите поменять термопасту на процессоре, то ниже мы расскажем, как это сделать.


Как поменять термопасту на процессоре
Замена термопласты на процессоре достаточно простая процедура. Для этого возьмите ватный диск и нанесите на него спирт. С помощью данного ватного диска снимите старый слой термопасты. Для нанесения нового слоя термопасты выдавите небольшое её количество на середину процессора и равномерно распределите её по всей поверхности процессора лопаткой, которая идёт в комплекте. Другой способ – это с помощью шприца равномерным слоем распределить термопасту по всей поверхности процессора. Старайтесь не экономить термопасту, но при этом слишком большое её количество также плохо. Убедившись в том, что паста нанесена равномерно – можно устанавливать систему охлаждения.

Всем привет Сегодня я расскажу вам о том, как поставить процессор в материнскую плату так, чтобы у вас потом не было проблем. Напишу то, что знаю сам, а я это делал ну очень много раз. Значит самое главное в этом, как мне кажется, это быть осторожным. Процессор это ведь устройство дорогое, как собственно и материнская плата, но проц часто даже дороже.

Самое главное, это понимать, что никакой силы при установке процессор в материнку использовать не нужно! Малейшая неосторожность и процессору хана. Ну у меня никогда никаких трагедий не было, хотя я с компами уже давно, аж с 478-ого сокета, это короче 2003-тий год. И процессоров была тьма, единственно что мне всегда как-то попадались только процессоры Intel, но если вы ставите AMD, то там почти все также.

Это не руководство, а важные моменты при установке проца в материнку! Я НЕ советую вообще ставить проц по какой-то инструкции в виде статьи в интернете! Если вы реально хотите установить проц, то вам сначала нужно посмотреть ролики на Ютубе, а потом уже ставить! Это самое верное решение, поверьте мне, проц очень легко угробить! Также и материнку, если проц был установлен неправильно! В общем все это очень важно!

Значит смотрите. Первое нужно понять, что на материнке есть полно всяких портов, слотов, разьемов и прочего. И есть там такое как сокет (гнездо), именно в сокет и нужно ставить процессор. Вот как выглядит сокет:


Это сокет Intel, у AMD примерно также. Но может есть какие-то важные отличия, я не знаю, уже как писал так получилось что у меня в жизни был только Intel. Вот это сокет, в нем есть контакты, которые ДАЖЕ ТРОГАТЬ НЕ НУЖНО РУКАМИ, настолько они нежные. Ну тронуть можно, я просто не советую этого делать! Я вот никогда не трогал

Я надеюсь что вы понимаете, что и процессор и материнка должны быть под один и тот же сокет! Материнка точно должна поддерживать проц, а то знаете, есть материнки на 775-том сокете, которые не поддерживают четырехядерники, хотя они тоже на 775-том сокете!

Так вот, на этом сокете есть прижимная рамочка металлическая, она служит для крепкого прижима процессора к сокету. Ее разумеется перед установкой нужно снять, она полностью не снимается, а откидывается если можно так сказать. Вот эта металлическая рамка, которая открывается для установки процессора:


Еще скажу вот что, никакие посторонние предметы типа отверток, плоскогубцев, ну и прочее, все это нужно убрать от платы подальше. Эти инструменты могут спокойно повредить плату или поцарапать ее, а что первое, что второе, то все это опасно. От царапин могут оголится жилки на плате, это так бы сказать контакты. Ну а при монтаже платы в корпус, нужно быть еще больше осторожным, это я думаю вы уже поняли

На самом сокете есть специальные выступления под процессор, чтобы его можно было поставить ТОЛЬКО правильно. Ну а на процессоре наоборот, специальные выемки.

Вот сам процессор и вот на нем эти выемки:


Вот выступы в сокете:


Еще раз повторюсь, что ни контакты сокета, ни контакты процессора трогать не стоит!

После того как процессор вы поставили, то он прижимается специальной петлей и создается НУЖНЫЙ плотный контакт. Именно нужный, никакой дополнительной физической силы использовать не нужно! Вот вид установленного процессора:


Я вам скажу даже вот что, вы можете верить, а можете нет, но вроде бы как процессоры Intel можно ставить ОГРАНИЧЕННОЕ число раз в сокет. Честно я такого не знаю, ну то есть правда это или нет, но с другой стороны, вот скажу честно, я никогда не ставил один и тот же процессор более.. ну наверно более пяти раз в свою плату. Вот даже тот что у меня сейчас стоит, я его вынимал только один раз за два года (менял термопасту). То есть это ОГРАНИЧЕНИЕ имеет все таки здравый смысл. Ибо что нужно делать, чтобы процессор туда сюда вынимать раз.. ну например раз двадцать? Это уже ненормально

После того как вы закрыли процессор, то можно уже намазывать термопасту. О том как мазать термопасту, я уже писал , так что если интересно, можете почитать.

Значит еще один важный момент. Ставить процессор лучше на материнку, которая еще НЕ СТОИТ в корпусе. Чтобы было удобнее. Дело в том, что каждый изгиб материнской платы идет не на пользу ей. Если материнка будет в корпусе, то изгибы неизбежны, ибо она стоит на болтах, даже можно сказать что висит на них! Небольшие изгибы материнка еще может пережить, ну вот вы там ставите что-то, вынимаете, вы ведь не видите создается ли изгиб или нет. А на самом деле создается! Но это очень опасно, ибо такие изгибы могут привести к микротрещинам в плате (внутри текстолита ведь есть медные дорожки) и в итоге она будет работать НЕ стабильно!

Ну что еще сказать. Я думаю вы понимаете, что когда вы будете ставить проц, то должна быть чистота, никой пыли, ну то есть все должно быть чистенько, руки сухие обязательно. Процессор нужно брать ТОЛЬКО по бокам, чтобы не оставалось нигде отпечатков. Ну отпечатки, это я имею ввиду что они немного жирные, а жир совсем не нужен на проце даже в минимальном количестве.

В общем все что я написал, это лично мое мнение, мои рекомендации. Просто я так вот отношусь к железу, очень бережно, осторожно и внимательно. Именно поэтому оно у меня работает годами без единого глюка. Вообще у меня ничего и никогда не ломалось за больше чем десять лет. Я честно говорю, что ничего, даже жесткие диски не ломались, хотя я брал всегда их б/у, сейчас тоже кстати стоят б/у

Еще раз вам скажу, что если собрались самостоятельно ставить своими руками процессор в материнку, потом термопасту наносить, то настоятельно рекомендую убить пару часов на ролики в Ютубе. Посмотрите сами как и что ставить, как оно все выглядит, как например открывается прижимная металлическая пластина на сокете. Все таки компом вы будете пользоваться долго, поэтому советую очень серьезно отнестись к установке проца в материнку!

Ну, на этом все, удачи вам в жизни и хорошего настроения

27.08.2016

Как чистить кулер центрального процессора?

Процессорный кулер состоит из двух деталей – вентилятора и радиатора. В его ведении находится важная задача — охлаждение процессора. Таким образом, от того, насколько качественно работает процессорный кулер, зависит, насколько стабильно будет работать весь компьютер в целом.

Основным и самым важным компонентом кулера считается вентилятор, потому что радиатор пассивен. Вентилятор, как любой механический прибор, в котором есть в наличии трущиеся элементы, требует особого ухода. Смазка с течением времени утрачивает свои свойства, что ведет к снижению качества работы устройства – появляются шумы, вентилятор начинает вибрировать и т.д.

Поэтому, при появлении шумов внутри корпуса компьютера не откладывайте вмешательство на потом.
Кстати, шум может издавать как процессорный кулер, так и все остальные кулера, расположенные внутри системного блока, например, кулер на видеокарте, или дополнительный кулер для дисковых накопителей, и т.д.

Профилактику всех остальных кулеров вы можете производить точно также, как и процессорного.
В мероприятия по технической профилактике вентилятора обязательно входит «влажная уборка» — снятие пыли салфеткой для оргтехники, а также и промазывание оси специальным маслом.

Можно, конечно, купить новый радиатор (или вентилятор), но не всегда и не у всех есть такая возможность. Своевременно заботясь о чистоте кулеров, вы предотвратите необходимость частой замены их составных частей.

Для того, чтобы качественно произвести очистку вентилятора, его нужно сначала отцепить от радиатора. Снять радиатор просто – нужно выкрутить четыре маленьких винтика, после чего снять радиатор, не забыв при этом отключить его от электросети.

Лопасти вентилятора удобно очищать ватной палочкой, предварительно смоченной в спирте. В случае, когда вентилятор давно не очищался, бывает, что пыль превращается твердую корку. Не бойтесь использовать умеренную силу, чтобы от нее избавиться – вряд ли вы сможете навредить вентилятору. Крыльчатку не обязательно вынимать из гнезда, но сам вентилятор снять придется.

Есть несколько важных моментов в процедуре очистке кулера. В гнезде для вентилятора (нижней его части) обычно присутствует наклейка, под которой расположен крепежный механизм. Крыльчатка закрепляется в этом гнезде на конце металлической основы при помощи кольцеобразной выемки.

Установив крыльчатку в гнезде, нужно будет зафиксировать ее, надев на выемку пластиковую шайбу, которая предназначена для ее закрепления.
Наклейку необходимо отклеить и извлечь пластиковое кольцо. Это нужно сделать очень аккуратно, не повредив его.

В вентиляторах, которые уже долгое время эксплуатировались, пластиковая шайба может потерять гибкость, поэтому снимать ее нужно крайне осторожно, чтобы не повредить. Помимо этого, как правило, шайба очень плотно прилегает к выемке крыльчатки.

Для того, чтобы извлечь шайбу, можно поддеть ее толстой иголкой, после чего вытянуть пинцетом. Теперь крыльчатку можно вынимать из гнезда.
Очистить гнездо от скопившейся пыли поможет ватная палочка, обработанная спиртом, а отверстие для установки крыльчатки нужно смазать специальной смазкой определенной вязкости.

Но перед тем, как смазывать его, поместите крыльчатку на место и пошатайте слегка в разные стороны.

Обнаруженные люфты говорят о выработке вентилятора, которая обнаруживается в виде неравномерной раскрутки с присутствием вибрации работающего устройства.
Полностью исправить такую ситуацию невозможно, единственное, что поможет – использование масла с необходимой степенью вязкости.

Высокая сопротивляемость увеличению температуры такого масла создает ту самую комфортную для вентилятора среду, которая исключает появление вибраций. Смазка утрачивает свои свойства с течением времени, поэтому шумы снова появятся и процедуру необходимо будет снова повторить.

Обработав вал крыльчатки смазкой, установите ее назад в гнездо, прокручивая ее вокруг оси несколько раз для равномерного распределения смазки. Появившиеся при этом излишки масла необходимо вытереть. После этого, установите обратно крепежное кольцо и прикрепите на место наклейку.

На этом мероприятия по профилактическому обслуживанию вентилятора закончены. Прикрутите его винтами к радиатору и можете подключать питание, после чего включайте компьютер и проконтролируйте работу очищенного и смазанного устройства.

Если вам не по силам самим справиться с этой задачей, приходите к нам. Ремонт компьютеров находиться  в Борисполе.

Читайте также:

Как: заменить процессор на настольном компьютере: 9 шагов

Введение: Как: заменить процессор на настольном компьютере

Необходимые материалы:

  • Компьютер
  • Запасной процессор
  • Отвертка Philips
  • Изопропиловый спирт
  • Термопаста

Перед тем, как начать:

  • * Внимание: убедитесь, что заменяемый процессор совместим с разъемом на материнской плате компьютера
  • * Внимание: выключите компьютер и отсоедините шнур питания
  • * Внимание: снимите статическое электричество, прикоснувшись к большому куску металла, который заземлен

Дополнительные примечания:

  • В зависимости от производителя вашего процессора (AMD или Intel) контакты, упомянутые в шаге 5, будут расположены на сам процессор (AMD) или сокет (Intel)
  • Процессорный кулер для систем с воздушным охлаждением он содержит вентилятор, навинченный на кусок металла почти одинакового размера (известный как радиатор).
  • Если вы хотите обновить кулер процессора вашего компьютера, сделайте это на шаге 11.
  • Инструкции по установке кулера процессора могут отличаться. поэтому обязательно ознакомьтесь с руководством, прилагаемым к кулеру.

Добавьте TipAsk QuestionDownload

Шаг 1. Снимите боковую панель компьютера

  1. Используйте отвертку, чтобы вывернуть винты панели (если они есть на панели)
  2. После того, как винты будут удалены , снимите панель

Добавьте TipAsk QuestionDownload

Шаг 2: Найдите и снимите кулер процессора

  • Если процессор с воздушным охлаждением
    1. Отсоедините вентилятор кулера от материнской платы
    2. Отвинтите кулер от материнской платы
  • Если процессор с жидкостным охлаждением
    1. Отвинтите водоблок кулера от материнской платы

Добавить Подсказка Задать вопрос wnload

Шаг 3: Очистите контактную пластину кулера

Используя изопропиловый спирт, очистите пластину кулера от любой термопасты

Добавьте TipAsk QuestionDownload

Шаг 4: Поднимите удерживающий рычаг разъема ЦП

Разблокируйте процессор от к сокету, подняв фиксирующий рычаг, который фиксирует процессор на месте

Добавьте TipAsk QuestionDownload

Шаг 5: Снимите старый процессор

  1. Снимите процессор, не касаясь контактов на разъеме или процессоре, так как это может погнуть контакты
  2. Если вы планируете повторно использовать процессор, удалите старую термопасту с помощью изопропилового спирта

Добавьте TipAsk QuestionDownload

Шаг 6: Вставьте новый процессор

  1. Найдите угол разъема процессора, отмеченный треугольником и выровняйте его так, чтобы угол нового процессора совпадал с треугольником
  2. Осторожно вставьте новый процессор в разъем процессора t
  3. Опустите фиксирующий рычаг гнезда, чтобы зафиксировать процессор на месте

Добавьте TipAsk QuestionDownload

Шаг 7. Нанесите термопасту

Следуя инструкциям на тюбике с термопастой, нанесите соответствующее количество (около 1 мл ) на новый процессор, как показано на рисунке ниже

Добавить TipAsk QuestionDownload

Шаг 8: Переустановите кулер процессора

  1. Соблюдая осторожность, чтобы не затягивать винты, ввинтите кулер, затягивая винты в противоположных углах, чтобы избежать неравномерное давление на материнскую плату
  2. Подключите вентилятор кулера к материнской плате, если он был отключен на шаге 2

Добавить TipAsk QuestionDownload

Шаг 9: Повторно прикрепите боковую панель

Снова прикрепите боковую панель, вставив винты обратно в оригинал место для завершения

Добавить Совет Задать вопросЗагрузить

Будьте первым, кто поделится

Вы сделали этот проект? Поделитесь с нами!

Я сделал это!

Рекомендации

Удаление и замена ЦП для Sprout от HP

Чтобы снять ЦП, сначала снимите сенсорный коврик, правую и левую задние крышки, узел стойки, нижнюю заднюю крышку, экран EMI материнской платы и тепловой модуль, как описано в следующих инструкциях:

Шаг 1

Снимите экран EMI материнской платы.

Шаг 2

Шаг 3

Теперь, чтобы снять ЦП, нажмите вниз, чтобы освободить рычаг загрузки ЦП от фиксирующего выступа ...

... и потяните назад, чтобы снять пластину нагрузки с розетки.

Шаг 4

Снимите нагрузочную пластину с розетки.

Шаг 5

Определите контакт 1 гнезда по метке на углу трафарета гнезда.

Шаг 6

Совместите угол контакта 1 инструмента для снятия / замены процессора Intel ...

... через розетку.

Шаг 7

Нажмите на поршень съемника, чтобы извлечь ЦП из гнезда.

Шаг 8

Снимите инструмент и ЦП с материнской платы.

Удалить процессор | Ссылка на Elasticsearch [7.11]

Удаляет существующие поля. Если одно поле не существует, будет сгенерировано исключение.

Таблица 30. Опции удаления

Имя Обязательно По умолчанию Описание

поле

да

Поля, подлежащие удалению.Поддерживает фрагменты шаблонов.

ignore_missing

ложный

Если true и поле не существует или null , процессор тихо завершает работу без изменения документа

если

Условно выполнить этот процессор.

on_failure

Обрабатывать сбои для этого процессора. См. Обработка отказов трубопроводов .

ignore_failure

ложный

Игнорировать сбои для этого процессора. См. Обработка отказов трубопроводов .

тег

Идентификатор этого процессора. Полезно для отладки и метрик.

Вот пример удаления одного поля:

 {
  "удалять": {
    "field": "user_agent"
  }
}

Чтобы удалить несколько полей, вы можете использовать следующий запрос:

 {
  "удалять": {
    "поле": ["user_agent", "url"]
  }
}

Как снять процессор с материнской платы? - 5 шагов

Выполняете ли вы обновление или техническое обслуживание компьютера, время от времени вам нужно снять процессор с материнской платы.Здесь вы увидите, как снять процессор с материнской платы.

Это может показаться немного пугающим, особенно для людей, у которых почти нет опыта открытия компьютера, не говоря уже об удалении некоторых его компонентов. Для его удаления нужно открыть компьютер, снять систему охлаждения, чтобы открыть процессор, и извлечь его.

Как бы просто это ни звучало, для этого нужно много спланировать, не говоря уже о связанных с этим рисках. Вы можете случайно сломать свой компьютер, если сделаете неправильные действия при извлечении процессора.

Обычно этот процесс требует времени и большого количества ноу-хау, чтобы делать это правильно и минимизировать связанные с этим риски.

Что вам понадобится

Во-первых, вам понадобятся основные инструменты, такие как отвертка и, возможно, инструмент для рычага на случай, если некоторые защелки будут удерживать корпус вместе.

Вам также понадобится антистатический браслет. В вашем теле есть статический заряд, который опасен для чувствительных электрических компонентов. Ремешок для запястья помогает рассеивать статическое электричество за счет «заземления», тем самым снижая вероятность электростатического повреждения.

Если у вас его нет, вы можете продолжить, но убедитесь, что вы постоянно прикасаетесь к металлической поверхности, например к корпусу компьютера.

Вы можете сделать это на своем столе, а если у вас есть антистатический коврик, то еще лучше. Вам также понадобится небольшой контейнер для винтов, чтобы вы не потеряли их в процессе.

Также читайте: Как обновить диски материнской платы?

Как снять процессор с материнской платы?

Этот многоэтапный процесс потребует от вас должной осмотрительности, чтобы избежать повреждений или поражения электрическим током во время работы на компьютере.Так что подготовиться - это одно, но также убедитесь, что рабочее место чистое и хорошо освещено для лучшего опыта.

1. Выключите устройство

Каждый раз, когда вам нужно разобрать какое-либо электрическое оборудование, первым делом обычно нужно выключить его.

Если он все еще включен, когда вы приступаете к работе, шансы нанести урон значительно увеличиваются. Кроме того, его выключение предохраняет вас от повреждений.

2. Отключите от розеток

После выключения компьютера отсоедините его от внешних источников питания.Это гарантирует, что внутри него не будет тока, когда вы приступите к работе.

После того, как компьютер выключен и отключен от сети, начинается настоящая работа. Сначала вам нужно надеть антистатический браслет и закрепить или закрепить другой конец на клемме электрического заземления или металлическом корпусе компьютера.

Если у вас его нет, вы также можете прикоснуться к металлическому корпусу компьютера и продолжить разборку.

Также читайте: Как сбросить материнскую плату

3.Откройте корпус

Корпус удерживается винтами и зажимами. Это держит все внутри. К счастью, у многих кейсов есть съемная боковая панель.

Если это ваш случай, то все, что вам нужно, - это открыть корпус и открыть его, чтобы обнажить внутренние компоненты компьютера.

Если в вашем чемодане этого нет, возможно, вам придется отвинтить от него некоторые детали, которые позволят вам получить доступ к внутренним компонентам.

Вероятно, сейчас самое время отключить материнскую плату и вынуть ее из корпуса для улучшения рабочего процесса.

4. Найдите на материнской плате разъем процессора

и процессор. Сосредоточьтесь на материнской плате

Некоторым новичкам внутренняя работа и внутреннее устройство компьютера могут показаться слишком сложными.

Не беспокойтесь, процессор очень просто найти на материнской плате. В процессоре будет установлена ​​система охлаждения. Итак, вам следует искать большой радиатор с вентилятором для системы с воздушным охлаждением.

Если компьютер имеет жидкостное охлаждение, поищите, куда идут все трубы и там будет процессор.

Как только вы определите его местонахождение, вы заметите, что в отличие от многих других компонентов, таких как ОЗУ или графический процессор, процессор скрыт под системой охлаждения, и его нельзя снять с установленным вентилятором и радиатором или блоком водяного охлаждения. Тогда ясно, что это должно будет уйти.

Также читайте: Адаптер Powerline и WiFi

5. Снимите кулер ЦП

Следующим шагом является снятие кулера. Обычно он удерживается на материнской плате несколькими винтами или зажимами или их комбинацией, как это обычно бывает.

Вам нужно будет открутить его и снять зажимы, которые удерживают его на месте. Далее вам нужно будет твердо, но осторожно приподнять кулер с материнской платы. Вы можете немного пошевелить им, но не заставляйте. Если не сразу, проверьте, не пропустили ли вы винт или зажим.

Как только вы удалите эту деталь, вы можете отложить ее в сторону, а то, что останется, будет процессором. На его верхней поверхности будет немного термопасты, которую можно очистить спиртом и ватным тампоном.

6. Отсоедините процессор

После этого вы можете приступить к извлечению процессора из гнезда. Обычно он имеет фиксирующий механизм, удерживающий его на месте, и вам придется его открутить.

При использовании популярной защелки вы нажимаете ее вниз, и она расстегивается и подпрыгивает вверх. Это позволит вам снять металлическую пластину, удерживающую процессор, и затем вы сможете приступить к снятию процессора с самой платы.

Если все сделано правильно, у вас не должно возникнуть никаких проблем.

Заключение

Удаление процессора может быть немного сложной задачей, особенно для тех, кто делает это впервые; И это правильно, потому что этот процесс может быть вредным, если вы не увлечены компьютером и не решаете поставленную задачу.

Тем не менее, мы видели, как снять процессор с материнской платы безопасным способом, который представляет небольшой риск для самого компьютера.

Сохраняя рабочее пространство в чистоте и без статического электричества, вы можете разобрать компьютер и, если вам нужно выполнить обновление, просто проделайте этот процесс в обратном порядке и не забудьте нанести термопасту.

Руководство для начинающих: Как установить / удалить Intel Socket LGA1155 CPU и радиатор

Установка сокета LGA1155 Intel Core i3 / i5 / i7 процессор в материнскую плату не очень сложная задача, если, конечно, вы никогда раньше не делал ничего подобного ... в таком случае это может быть немного пугающий. За последние пару недель PCSTATS получил несколько вопросы от читатели, которые не совсем уверены, как установить их новый процессор в новую материнскую плату или обновите более старый сокет LGA1155 процессор с более быстрым чипом.В PCSTATS мы создали сотни компьютерные системы во время тестирования различных материнских плат и процессоров, но никогда не документировали эти шаги. Итак, вот мы идти!

В этом простом руководстве для начинающих PCSTATS покажет вам все шаги по установке и удалению сокета LGA1155 Intel Core Процессор i3 / i5 / i7 и радиатор. Если вы планируете в ближайшее время собрать компьютер, добавьте это руководство в закладки на будущее. ссылка.

Несколько слов предостережения перед тем, как мы начнем; есть два компоненты, подробно описанные в этой статье, которые вы никогда не должны трогать своим пальцы: Первый компонент - позолоченные контактные площадки в нижней части процессора.
Второй крайне изящные золотые контакты в разъеме LGA1155 на материнской плате.

Знакомство с деталями: Intel LGA1155 Процессор

На нижней части сокета LGA1155 процессоров Intel вы найдете найди тысячу сто пятьдесят пять маленьких золотых подушечек и небольшой участок микроскопических электрических компонентов. Золотые колодки делают контакт с соответствующими электрическими контактами в разъеме процессора на материнской плате.Как ты Можно было догадаться, что процессоры с разъемом LGA1155 совместимы только с материнскими платами с разъемом LGA1155.

Intel предупреждает, что масла на коже могут повредить электрические контакты на основании процессора, поэтому держите чип только за края.


Процессор Intel с разъемом LGA1155 (верхний и Нижний)

На фото выше как правильно держать процессор под сокет LGA1155 или любой другой процессор, если на то пошло.Осторожно возьмитесь за края зеленой подложки печатной платы и держите пальцы подальше от золотых контактных площадок. Такой способ удержания ЦП будет также ограничивают несчастные случаи из-за статического электричества.

В общем, лучше оставить черный пластиковый защитный держатель микросхемы в нижней части процессора, пока вы не будете готовы. для установки процессора в материнскую плату.

Знакомство с частями: разъем LGA1155 Радиатор

Радиаторы процессора бывают разных форм и размеров, для Intel и процессоры AMD, но их отличает прежде всего совместимость с сокетами.Для целей данного руководства для начинающих PCSTATS будет устанавливать Intel стандартный процессорный кулер LGA1155. Для 80% пользователей этот радиатор достаточно хорошо ... если вы являетесь пользователем производительности или требуете сверхтихой работы зайдите в Frostytech, чтобы увидеть пятерку лучших радиаторы они проверили из +400 тепловых решений.

Это Радиатор Intel поставляется с термопастой, уже нанесенной на основание, поэтому нам не нужно об этом беспокоиться.При установке радиатора убедитесь, что всегда небольшое количество термопасты между кулером и процессором.

Знакомство с деталями: LGA1155 Розетка

Разъем процессора Land Grid Array состоит из верхней металлическая прижимная пластина, небольшой металлический рычаг, множество крошечных золотых булавок которые обеспечивают электрический контакт с основанием процессора, и задняя металлическая опорная пластина за печатной платой. Разъем LGA1155 показан ниже с его защитная пластиковая крышка снята, чтобы можно было видеть контакты, которые интерфейс с ЦП.


Процессорный разъем LGA1155 (защитная крышка снята)

Как видно по фото, эти крошечные золотые булавки очень хрупкие.

Защитная пластиковая крышка закрывает эти контакты, когда процессор не работает. присутствует, рекомендуется снимать крышку только непосредственно перед ЦП установлен.

Теперь, когда мы знакомы с частями процессора socket, перейдем к пошаговому процессу правильной установки процессора Intel socket LGA1155 Core i3 / i5 / i7 и радиатора.Это не самое трудное дело в мире, но оно того стоит. осторожно и следуйте заранее определенному набору шагов. Если вы хотите узнать, как снять радиатор и процессор, перейдите на страницу 5.

Далее: безопасная установка процессора Intel LGA 1155

Снимите крышку радиатора процессора

  1. С помощью омметра измерьте сопротивление между клеммами 1 и 2 для ЦП A. (Расположение клемм см. На фотографии проверки источника питания.) Удерживайте щупы измерителя на клеммах минимум 5 секунд. Номинальное сопротивление должно быть выше 200 Ом. Если сопротивление ниже 10 Ом, замените блок питания.
  2. Проверить наличие постоянного напряжения от источника питания. См. «Проверка источника питания» в этой главе. Если проверка не удалась, замените блок питания.
  3. Убедитесь, что модуль процессора установлен правильно. Проверьте диагностический светодиод 1 и / или светодиод 6.
  4. Убедитесь, что крепежные винты процессора затянуты должным образом.
  5. Заменить блок питания.

Светодиод включения горит, когда кнопка питания нажата, но вентиляторы не вращаются (или вращаются только на мгновение), и нет сигнала загрузки или видео

  1. Переустановите видеокарту. (Убедитесь, что видеокарта полностью вставлена ​​в разъем, а конец карты защищен защелкой разъема.) Для видеокарт, для которых требуются кабели питания, убедитесь, что они подключены.
  2. Сброс логической платы. См. «Сброс логической платы» в этой главе.
  3. Убедитесь, что кабели питания полностью подключены и винты силовой шины затянуты.
  4. Проверьте диагностический светодиод 1 и светодиод 6 на предмет подключения процессора.
  5. Переустановите процессор и проверьте, нет ли погнутых контактов.
  6. Проверить наличие постоянного напряжения от источника питания. См. «Проверка источника питания» в этой главе. Если проверка не удалась, замените блок питания.
  7. Заменить материнскую плату.
  8. Заменить процессор.

Индикатор включения загорается при нажатии кнопки питания и непрерывном вращении вентиляторов, но нет сигнала загрузки или видео

  1. Переустановите видеокарту.(Убедитесь, что видеокарта полностью вставлена ​​в разъем, а конец карты защищен защелкой разъема.) Для видеокарт, для которых требуются кабели питания, убедитесь, что они подключены.
  2. Убедитесь, что кабель динамика полностью вставлен.
  3. Сброс логической платы. См. «Сброс логической платы» в этой главе.
  4. Проверьте диагностический светодиод 1 и светодиод 6 на наличие подключения к процессору
  5. Заменить процессор
  6. Заменить материнскую плату

Индикатор включения горит, когда нажата кнопка питания, вращаются вентиляторы и звучит сигнал загрузки, но нет видео

  1. Переустановите видеокарту.(Убедитесь, что видеокарта полностью вставлена ​​в разъем, а конец карты зафиксирован защелкой разъема.) Для видеокарты NVIDIA Quadro FX 4500 проверьте, подключен ли шнур питания для карты.
  2. Сброс PRAM (перезагрузите компьютер, удерживая клавиши Command-Option-P-R, пока не прозвучит второй звуковой сигнал загрузки)
  3. Сброс логической платы. См. «Сброс логической платы» в этой главе.
  4. Заменить видеокарту
  5. Заменить материнскую плату

Индикатор включения не загорается при нажатии кнопки питания, но вращаются вентиляторы, звучит звуковой сигнал загрузки и есть видео

  1. Переустановите переднюю панель управления
  2. Заменить переднюю панель управления
  3. Заменить материнскую плату
  4. Заменить блок питания

Загорается индикатор включения питания, вентиляторы вращаются, нет звукового сигнала загрузки, и система выключается в течение нескольких минут

  1. Проверьте диагностический светодиод 1 и светодиод 6.
  2. Переустановите процессор и проверьте, нет ли погнутых контактов
  3. Заменить процессор
  4. Заменить материнскую плату
  5. Заменить блок питания

Светодиод включения питания горит, вентиляторы и помпа процессора работают интенсивнее, загрузка не выполняется, и система выключается в течение нескольких минут

  1. Снимите процессор и поищите утечку жидкости на абсорбирующей прокладке в верхней части блока питания. Если вы видите капли жидкости, замените процессор, в противном случае переходите к следующему шагу.
  2. Переустановите процессор.
  3. Заменить процессор
  4. Заменить материнскую плату
  5. Заменить блок питания

Предполагается утечка жидкости, компьютер подключен к розетке

  1. Отключите компьютер
  2. Наденьте резиновые перчатки при обращении с модулем жидкостного охлаждения, который протекает или предположительно протекает
  3. Снять процессор
  4. Вытрите пролитую ткань тряпкой, бумажными полотенцами или другим подходящим материалом. Храните и утилизируйте чистящие материалы в соответствии с местными законами и постановлениями.
  5. Промыть кожу проточной водой
  6. Заменить процессор
  7. Замените модули со следами коррозии или паяными соединениями.

Отказ отдельного вентилятора

1. Заменить вентилятор

Исключение: воздуходувка, расположенная между оптическим и жестким дисками, не подлежит замене. Вы должны заменить корпус для этой детали.

2. Заменить материнскую плату

Все вентиляторы работают на высокой скорости

  1. Убедитесь, что снаружи компьютера имеется надлежащая вентиляция.
  2. Убедитесь, что прозрачный пластиковый дефлектор воздуха находится на месте.
  3. Запустите сервисную диагностику Apple (см. «Температурная калибровка» ранее в этой главе).

Вентиляторы процессора работают с высокой скоростью

  1. Убедитесь, что прозрачная пластиковая дверца воздушного дефлектора находится на месте.
  2. Убедитесь, что белая этикетка датчика не повреждена и находится на своем месте на правом нижнем выступе дверцы воздушного дефлектора. При необходимости замените воздушный дефлектор.
  3. Убедитесь, что плата датчика воздушного дефлектора работает правильно.

Примечание: Вы можете отличить плохую этикетку датчика от неисправной платы датчика по следующему: Снимите дверцу воздушного дефлектора. Пропустите сложенный лист бумаги через прорезь в корпусе, куда обычно вставляется правый язычок воздушного дефлектора. Если красный светодиод гаснет (но остается включенным, когда дверь остается на месте), этикетка датчика на двери отсутствует или повреждена.

  1. Проверьте подключение кабеля датчика на материнской плате (второй справа разъем, расположенный непосредственно под жесткими дисками).
  2. Заменить материнскую плату.
  3. Заменить плату датчика воздушного дефлектора.

Компьютер переходит в спящий режим без видимой причины

Два дополнительных признака: Системный журнал обычно содержит сообщение, подобное: «PowerMac7,3 Thermal Manager: обнаружен тепловой сбой: система перейдет в спящий режим». Заказчик также может заметить, что скорость вращения вентиляторов увеличивается незадолго до того, как компьютер перейдет в спящий режим.

  1. Убедитесь, что вентиляторы работают.
  2. Если системный журнал по-прежнему сообщает о тепловом выходе из строя, запустите сервисную диагностику Apple (см. «Температурная калибровка» ранее в этой главе).
  3. Заменить процессорный модуль.

Прочтите здесь: Прочие сбои

Была ли эта статья полезной?

Как установить процессор Intel

Если вы перешли на эту страницу, вы купили процессор Intel, который хотите установить. Если вы не уверены, что ваш процессор произведен Intel, есть простой способ узнать: если нижняя часть покрыта плоскими золотыми точками, это Intel. (У процессоров AMD вместо них есть контакты.)

1. Поднимите корпус процессора

Разъемы процессоров Intel закрыты кожухом.У новой материнской платы также будет пластиковая крышка сверху. Сначала снимите эту крышку. Он должен легко отсоединиться. Чтобы получить доступ к розетке, отсоедините ручку, которая проходит по боковой стороне розетки, и поднимите ее. Это освобождает удерживающий зажим для основной клетки. Поднимите основную корзину вверх и в сторону, чтобы открыть розетку. Будьте осторожны, не прикасайтесь ни к каким контактам внутри сокета, так как их изгиб приведет к нарушению правильной работы процессора.

2. Установите процессор

На боковых сторонах процессора есть две выемки, которые совпадают с выступами в гнезде.Это предотвращает неправильную установку процессора. Вы также заметите стрелку на процессоре. Он должен совпадать с углом розетки, контакты которого расположены по диагонали.

Выровняйте процессор и аккуратно установите его на место. Если он не сидит должным образом, значит, вы все неправильно поняли. Как только вы будете довольны положением процессора, закройте отсек для дисководов и потяните удерживающую ручку вниз. Для этого потребуется немного силы, но если вы чувствуете, что сопротивление слишком велико, проверьте правильность установки процессора.

3. Нанесите термопасту

Термопаста заполняет микротрещины на поверхности процессора и поверхности кулера, обеспечивая эффективную теплопередачу между ними. Некоторые вентиляторы поставляются с предварительно нанесенным термопастой, и в этом случае вы можете пропустить этот шаг.

Если у вас нет, вам нужно будет применить свой собственный. Это легко сделать. Сначала выдавите крошечный шарик термопасты в середину процессора. Возьмите тонкий кусочек карты и используйте его, чтобы размазать его так, чтобы поверхность процессора была покрыта покрытием.Не выкладывайте ее на стенку клетки и добавьте еще термопасты, если у вас ее недостаточно.

4. Присоедините вентилятор

Большинство кулеров Intel защелкиваются в четырех круглых отверстиях на внешней стороне сокета процессора. Если вы не используете эталонный кулер Intel, поставляемый вместе с вашим процессором, ознакомьтесь с инструкциями к кулеру; некоторым нужна задняя панель, прикрученная к материнской плате.

Ваш комментарий будет первым

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
