Как снять кулер с процессора: Снимаем кулер с процессора – виды креплений вентилятора и их особенности — Магазин Apple iPhone в Перми

Содержание

Радиатор процессора компьютера – как переделать систему крепления

Внезапно перестал включаться компьютер, вскрытие показало наличие вздувшегося электролитического конденсатора по цепи питания +5 В на материнской плате. Пришлось заняться заменой конденсатора.

Когда извлек материнскую плату, то был крайне удивлен ее сильному прогибу в зоне установки процессора. Приложил линейку и понял, что если не принять срочные меры, то скоро придется покупать новый системный блок.

Почему прогибается материнская плата

Мне уже были известны случаи отказа материнской платы из-за прогиба. Так как токопроводящие дорожки на материнской плате очень узкие и тонкие, то они растягиваются и в них образуются микротрещины. От перепадов температуры за счет линейного расширения материалов, постепенно микротрещины превращаются в трещины. Дорожка разорвана, и плата перестает работать. Вначале компьютер начинает изредка зависать, затем все чаще и чаще и наступает момент, когда перестает работать навсегда.

Ремонту такая материнская плата не подлежит, так имеет до семи слоев, и найти разорванную дорожку практически невозможно. Приходится заменять новой, и возникают дополнительные затраты, так как скорее всего установленные на старой материнской плате процессор, модули памяти и другие карты на новую материнскую плату не установятся, так как там уже нет нужных разъемов. На практике приходится покупать новый системный блок, хотя старый был вполне подходящим для Ваших задач.

При изучении устройства прижима радиатора к процессору стало ясно, что деформация материнской платы происходит по причине неграмотной (или сделанной умышленно) его конструкции. Радиатор прижимается к процессору, а отверстия зацепления для создания усилия прижима радиатора к процессору находятся тоже на печатной плате на удалении от места установки процессора. Таким образом, процессор на плату давит в одну сторону, а точки зацепления радиатора в противоположную. Это и приводит к деформации материнской платы.

Для исключения деформации, необходимо, чтобы действующая и противодействующая силы, которые прикладываются к материнской плате с разных сторон находились на одной оси, это требование и явилось отправной точкой модернизации конструкции прижимного устройства радиатора, не деформирующего материнскую плату.

Как видите, пластмассовые фиксаторы заменены подпружиненными винтами, но не только в этом отличие. В конструкции применена металлическая пластина и диэлектрический подпятник. В пластину вкручиваются винты, а подпятником пластина упирается вместо установки процессора. Таким образом, условия для деформации материнской платы исключены.

Модернизация системы крепления радиатора процессора

На фотографии Вы видите модернизированное прижимное устройство в собранном виде. Конструкция его настолько проста, что ее под силу повторить практически любому человеку с минимальными навыками обработки материалов.

Сначала изготавливается металлическая пластина из стали или алюминиевого сплава размером 85×85 мм толщиной 3 мм. Толщина пластины обусловлена необходимой механической прочностью. Размеры справедливы для прижимного устройства материнской платы GIGABYTE GA81915P-G. Симметрично по углам пластины сверлятся четыре отверстия диаметром 3,5 мм на расстоянии 72 мм по периметру друг от друга и в них нарезается резьба М4.

Далее изготавливается квадратная пластина из диэлектрика размером 50×50 мм толщиной 1,5 мм. Толщина пластины определяется зазором, который необходимо обеспечить для исключения касания металлической пластиной паек на материнской плате. Я вырезал из фольгированного стеклотекстолита ножницами по металлу.

После склейки необходимо опять приложить полученную комбинированную пластину и проверить, не будет ли металлическая часть касаться мест паек электролитических конденсаторов. Их, как правило, вокруг процессора много. Все выступающие ножки нужно обрезать бокорезами. Осталось подобрать винты, пружины и шайбы.

Готовых пружин на сжатие нужного диаметра и жесткости найти не удалось и пришлось доработать наиболее подходящую пружину на растяжение. Можно конечно обойтись и без пружин, поставив пластмассовые шайбы, но тогда сложно получить идеальное прилегание радиатора к поверхности процессора. Пружины я сделал из одной пружины от растяжки заземляющего провода кинескопа монитора. Такие пружины используются в любом кинескопном телевизоре. Внутренний диаметр такая пружина имеет 5 мм, диаметр провода около 0,5 мм.

Для того, чтобы растянуть пружину нужно продеть в ее кольца на концах две отвертки или взяться двумя плоскогубцами и прилагая небольшое усилие очень медленно тянуть в стороны до тех пор, пока не почувствуете, что металл «поддался». Отпускаете пружину и смотрите, что получилось. Шаг намотки пружины должен стать около 1 мм, если меньше, операцию повторяете. В случае промашки, в кинескопе обычно четыре пружины, так что есть на чем потренироваться. Растянутую пружину разрезают кусачками на отрезки длиной в восемь витков.

Осталось подобрать четыре винта с резьбой М4 длиной 20 мм.

Я использовал красивые винты, которыми затягиваются хомуты крепления отклоняющей системы на горловине кинескопов. Но подойдут любые, только придется ставить стандартные шайбы с каждой стороны пружины.

Комплект крепежа для модернизации прижимного устройства радиатора процессора подготовлен. Все готово для установки нового устройства крепления, но сначала нужно демонтировать старое.

Как снять радиатор процессора закрепленного на клипсах

Для установки подготовленного нового устройства прижима радиатора процессора требуется радиатор снять. Радиатор закреплен на проушины с помощью четырех пластиковых клипс. Для освобождения их нужно отвертку с плоским жалом вставить в шлиц каждой клипсы, и повернут ее подвижную часть против часовой стрелки на 90°.

Затем рукой прижимая радиатор сверху, по очереди вытащить подвижные части клипс вверх. Фиксирующие штыри выйдут из промежутка между лапок защелок, и радиатор легко выйдет вверх.

Слева на фото штырь раздвинул защелки, и они надежно зафиксированы в плате. По центру подвижная черная деталь клипсы поднята вверх. Справа штырь освободил защелки, они больше не зацепляются за плату, и радиатор легко можно снять. Далее фиксаторы вынимаются из проушин крепления радиатора, они больше не нужны.

Как снять кулер с радиатора процессора

Кулеры на радиаторы процессора, как правило крепятся двумя способами: — с помощью защелок и винтов.

Как снять кулер с процессора

закрепленного с помощью защелок

После того, как радиатор снят, необходимо открепить от него кулер и очистить ребра радиатора от пыли. Кулер тоже нужно почистить от пыли и в случае необходимости смазать подшипники графитной смазкой.

Для снятия кулера с радиатора, нужно отжать отверткой с плоским жалом, расположенные диаметрально противоположно две довольно тугие защелки.

Как снять кулер с процессора

закрепленного с помощью винтов

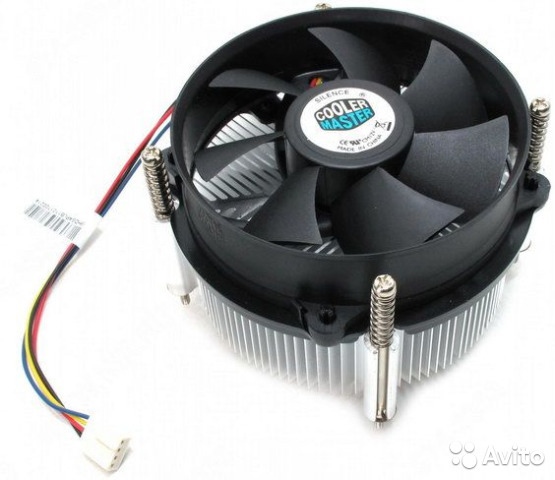

На некоторых современных материнских платах радиатор процессора крепится с помощью четырех длинных винтов, способом, описанным выше при модернизации крепления.

Плата не деформируется, но в случае необходимости смазать шумящий кулер приходится снимать и радиатор, так как кулер к радиатору закреплен с помощью общих винтов.

Для удобства установки кулера и радиатора на винтах сделаны проточки в которых фиксируются фигурные стопорные шайбы, и для того, чтобы снять кулер для смазки сначала необходимо их снять.

Для этого нужно разместить радиатор с кулером на краю стола таким образом, чтобы вин мог свободно двигаться вдоль оси, не упираясь в поверхность стола. Далее нужно наложить на винт деревянный брусок или фанеру, чтобы не испортить резьбу, и молотком нанести несколько ударов.

При снятии шайб надо быть внимательным, чтобы не улетели пружины, а то придётся их потом долго искать. Кулер снят и можно приступать к его очистке от пыли и смазке.

Установка кулера на радиатор производится в обратном порядке. На винты надеваются пружины, они продевается через крепежные отверстия кулера и радиатора. Далее на винты надеваются стопорные шайбы и сажаются на прежнее место.

Чтобы надеть фиксирующую шайбу на винт нужно подобрать отрезок трубки или гайку, которая свободно надевается на всю длину винта.

Далее тиски нужно отрегулировать таким образом, чтобы между их губками было расстояние чуть больше, чем диаметр винта. Ударами молотка по головке винта забивают его в стопорную шайбу, пока она не сядет в проточку.

Если тисков под рукой нет, то можно взять трубку или несколько гаек. Длина трубки или суммарная толщина гаек должна быть чуть больше, чем длина винта от начала резьбы до проточки.

Можно на винты не надевать фиксирующие шайбы, но в таком случае устанавливать радиатор с кулером на процессор будет очень неудобно.

Радиатор процессора и кулер собраны и осталось только установить их на процессор материнской платы, не забыв равномерно размазать по поверхности процессора и радиатора старую термопасту (если она не засохшая) или нанести свежую.

Как нанести термопроводящую пасту

Старую термопроводящую пасту с процессора, так и контактируемой поверхности радиатора, требуется полностью удалить, так как она со временем густеет и если установить радиатор без замены пасты, то эффективность отвода тепла радиатором от процессора будет ниже.

Процессор лучше не вынимать из кроватки, но если потребуется, то достаточно отвести в сторону рычажок и поднять его вверх, далее открыть прижимную рамку и извлечь процессор.

Термопроводящая паста сделана на основе силикона и хорошо удаляется хлопчатобумажной тканью. Достаточно прижимая ткань к поверхности хорошенько ее потереть.

Перед тем, как нанести новую термопроводящую пасту, нужно проверить сделанное устройство для крепления радиатора, установить радиатор и притянуть его винтами.

Если все встало хорошо, можно приступать к окончательной установке радиатора на процессор. Так как контактируемые поверхности процессора и радиатора имеют хорошую плоскостность, то достаточно нанести на них тонкий слой термопроводящей пасты. Требований к равномерности нанесения не предъявляются, так как паста имеет мягкую консистенцию и при прижиме хорошо растекается.

Я наношу лезвием отвертки. Термопроводящую пасту можно приобрести в любом магазине, торгующем компьютерной техникой. Продается в тюбиках или шприцах. Для нанесения будет достаточно одного миллилитра.

Установка радиатора на процессор

Теперь можно приступать к установке радиатора. Кладете радиатор на процессор, ориентируя его таким образом, чтобы был доступ к защелкам кулера, тогда в случае необходимости его смазки или замены, будет возможность снять кулер, не снимая радиатор. Отверстия в крепежных лапках радиатора должны находиться строго над отверстиями в материнской плате.

Осталось закрутить четыре винта, и радиатор будет установлен на свое место. Для обеспечения равномерного давления нужно, чтобы концы всех винтов выступали из металлической пластины на одинаковую длину. Для создания необходимого усилия прижима радиатора к поверхности процессора пружины должны быть сжаты не менее чем на половину своей длины.

После установщики на радиатор кулера и подключения его к материнской плате модернизацию устройства прижима радиатора к процессору на материнской плате можно считать законченной.

Если в системном блоке компьютера не предусмотрено охлаждение процессора подачей воздуха из окружающей среды, то рекомендую еще немного протрудиться, доработав систему охлаждения процессора по описанию в статье сайта «Доработка системы охлаждения процессора».

По поводу кулера на процессоре — Вопросы на DTF

Подскажите пожалуйста, как снять кулер с процессора. Заранее спасибо.

2198 просмотров

{ «author_name»: «Максим Черкашин», «author_type»: «self», «tags»: [], «comments»: 20, «likes»: -10, «favorites»: 1, «is_advertisement»: false, «subsite_label»: «ask», «id»: 84711, «is_wide»: true, «is_ugc»: true, «date»: «Fri, 29 Nov 2019 19:31:10 +0300», «is_special»: false }

{«id»:67891,»url»:»https:\/\/dtf. ru\/u\/67891-maksim-cherkashin»,»name»:»\u041c\u0430\u043a\u0441\u0438\u043c \u0427\u0435\u0440\u043a\u0430\u0448\u0438\u043d»,»avatar»:»4583c51d-73c1-56f3-ad59-528fe884f65c»,»karma»:177,»description»:»»,»isMe»:false,»isPlus»:false,»isVerified»:false,»isSubscribed»:false,»isNotificationsEnabled»:false,»isShowMessengerButton»:false}

{«url»:»https:\/\/booster.osnova.io\/a\/relevant?site=dtf»,»place»:»entry»,»site»:»dtf»,»settings»:{«modes»:{«externalLink»:{«buttonLabels»:[«\u0423\u0437\u043d\u0430\u0442\u044c»,»\u0427\u0438\u0442\u0430\u0442\u044c»,»\u041d\u0430\u0447\u0430\u0442\u044c»,»\u0417\u0430\u043a\u0430\u0437\u0430\u0442\u044c»,»\u041a\u0443\u043f\u0438\u0442\u044c»,»\u041f\u043e\u043b\u0443\u0447\u0438\u0442\u044c»,»\u0421\u043a\u0430\u0447\u0430\u0442\u044c»,»\u041f\u0435\u0440\u0435\u0439\u0442\u0438″]}},»deviceList»:{«desktop»:»\u0414\u0435\u0441\u043a\u0442\u043e\u043f»,»smartphone»:»\u0421\u043c\u0430\u0440\u0442\u0444\u043e\u043d\u044b»,»tablet»:»\u041f\u043b\u0430\u043d\u0448\u0435\u0442\u044b»}},»isModerator»:false}

Еженедельная рассылка

Одно письмо с лучшим за неделю

Проверьте почту

Отправили письмо для подтверждения

Как заменить кулер процессора, видеокарты, блока питания компьютера.

Кулер — система охлаждения, способствующая правильной работе тех элементов системы, на которые она установлена. В основном их устанавливают на процессоры, микросхемы и блоки питания.

Если вам необходимо заменить один из элементов, то сначала необходимо понять, как снять кулер с процессора.

Правила извлечения кулера

Стоит отметить, что одного алгоритма снятия кулера не существует, все зависит от производителя вентиляционной системы, а также способа его крепления. Но вот общие рекомендации:

Прежде чем снять вентилятор с процессора, необходимо открыть системный блок и снять его боковые части. В таком случае будет удобнее работать над извлечением кулера.
Далее необходимо внимательно осмотреть кулер, так как могут быть разные варианты крепежа. Например, если система содержит оборудование Intel CPU, то для извлечения кулера стоит повернуть четыре штыря по направлению, которое указано на них. В случае, если на процессоре установлен AMD CPU, то следует искать рычаг, нажатие на который позволит извлечь кулер. Те, кто установил нестандартную систему, должны воспользоваться отверткой. Таким образом можно будет снять радиатор с процессора.
После того как крепежи отсоединены, необходимо слегка приподнять кулер и извлечь его из системного блока.

Когда вентилятор будет снят, можно приступить к извлечению процессора. Узнать об этом можно в статье

Эта статья расскажет, как правильно и безопасно снять кулер с процессора. Пытаясь оторвать прикипевший к ЦП вентилятор велик шанс повредить “сердце” вашего компьютера. Как этого избежать? Постараюсь описать правильный алгоритм и возможные ситуации, погнали.

Как снять вентилятор с процессора: алгоритм действий.

1. Компьютер перед началом должен быть полностью отключен от сети. Это понятно, другое дело: стоит ли дожидаться полного остывания?

Дать остыть радиатору — мнения расходятся.

С одной стороны, это верно: ЦП может греться до 90 градусов, обожжёте руки. Но при высоких температурах термопаста, которая находится между процессором и вентилятором более податлива ; иными словами в сухом состоянии процесс снятия кулера может стать настоящей проблемой. Но это работает не для всех типов термопаст. С КПТ-8 не прокатит: она пастообразна при любой температуре.

Советую снимать вентилятор, когда радиатор ещё не до конца остыл. При прикосновении к нему руке будет тепло, но не горячо.

2. Отключаем питание кулера.

Для этого тянем штекер строго вертикально.

Любые расшатывания недопустимы. Сломаете иголку.

3. Снять крепление вентилятора.

Тип крепежа зависит от материнской платы и каждого конкретного устройства. На одних компьютерах используются скобы, на других — какие-нибудь защёлки. По началу, это кажется проблемой, но по факту — ничего сверх сложного.

Если имеются болтики, то откручивать их следует против часовой стрелки.

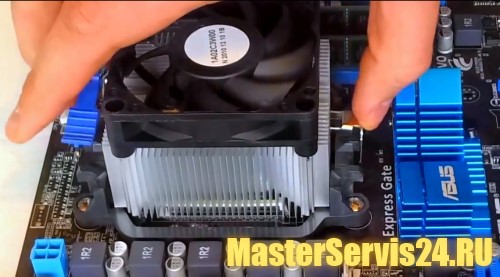

4. Выше была прелюдия, теперь совершим само действие. Когда всё отсоединено, вытаскивайте кулер с радиатором. И тут придут они. ПРОБЛЕМЫ.

С 90% вероятностью ЦП в прямом смысле слова прилип к охлаждению. Из-за термопасты. Будьте предельно осторожны: расшатывайте вверх-вниз, налево- направо, по часовой стрелке и т.п. Постепенно увеличивайте силу и амплитуду. Спешить или сразу проявлять чрезмерные усилия воспрещается.

Не удивляйтесь и не пугайтесь , если вместе с охлаждением вы вытащите из родного гнезда процессор.

P.S. включать комп без вентилятора — это убить процессор. С гарантией и контрольным выстрелом. Не надо так. Так же перед сборкой не поленитесь , удачи!

Интересное на блоге:

Инструкция

Завершите работу в операционной системе и отключите питание клавишным выключателем, размещенным на задней стороне корпуса системного блока рядом с гнездом подключения сетевого шнура. Если в вашем системном блоке такого выключателя не предусмотрено, то просто выньте сетевой шнур из розетки.

Положите системный блок на правую (если смотреть со стороны передней панели) боковую поверхность. Так как вам придется прилагать определенные усилия, то корпус должен иметь устойчивое положение. Если для того, чтобы его удобно расположить, требуется отсоединить все провода на задней поверхности — сделайте это.

Снимите левую боковую панель. Обычно она крепится двумя винтами к задней стороне корпуса, а снимется сдвигом назад.

Отсоедините проводок питания, соединяющий вентилятор кулера с системной платой.

Определите тип крепления кулера к системной плате — их существует довольно много. В абсолютном большинстве случаев радиатор охладителя прижимается к процессору упругим металлическим коромыслом, которое имеет вырезы с обеих сторон и цепляется ими за пластмассовые выступы с двух сторон крепления процессора. Надо последовательно освободить сначала верхний край этого коромысла, затем нижний. Некоторые из моделей кулеров на верхнем креплении коромысла имеют большой пластмассовый рычаг — в этом случае будет достаточно повернуть его для освобождения верхнего конца. Если такого рычага нет, то немного прижмите эту сторону пружинного коромысла к плате (например, отверткой) и вытащите ее из выступа на креплении процессора. Нижний край освободить будет легко, так как в отсутствие натяжения он будет свободно болтаться в своем пазу.

Возьмитесь за металлический радиатор кулера и осторожно снимите его с процессора. Место прилегания радиатора к процессору покрывается термопастой , которая имеет довольно вязкую консистенцию и к тому же находилось постоянно под давлением, созданным пружинным коромыслом. Поэтому и без механического крепления термопаста самостоятельно может удерживать радиатор на корпусе процессора. Не отрывайте кулер, прилагая большое усилие, лучше сдвиньте его насколько возможно в горизонтальном направлении, чтобы уменьшить покрытую термопастой площадь сцепления двух поверхностей, и затем снимите.

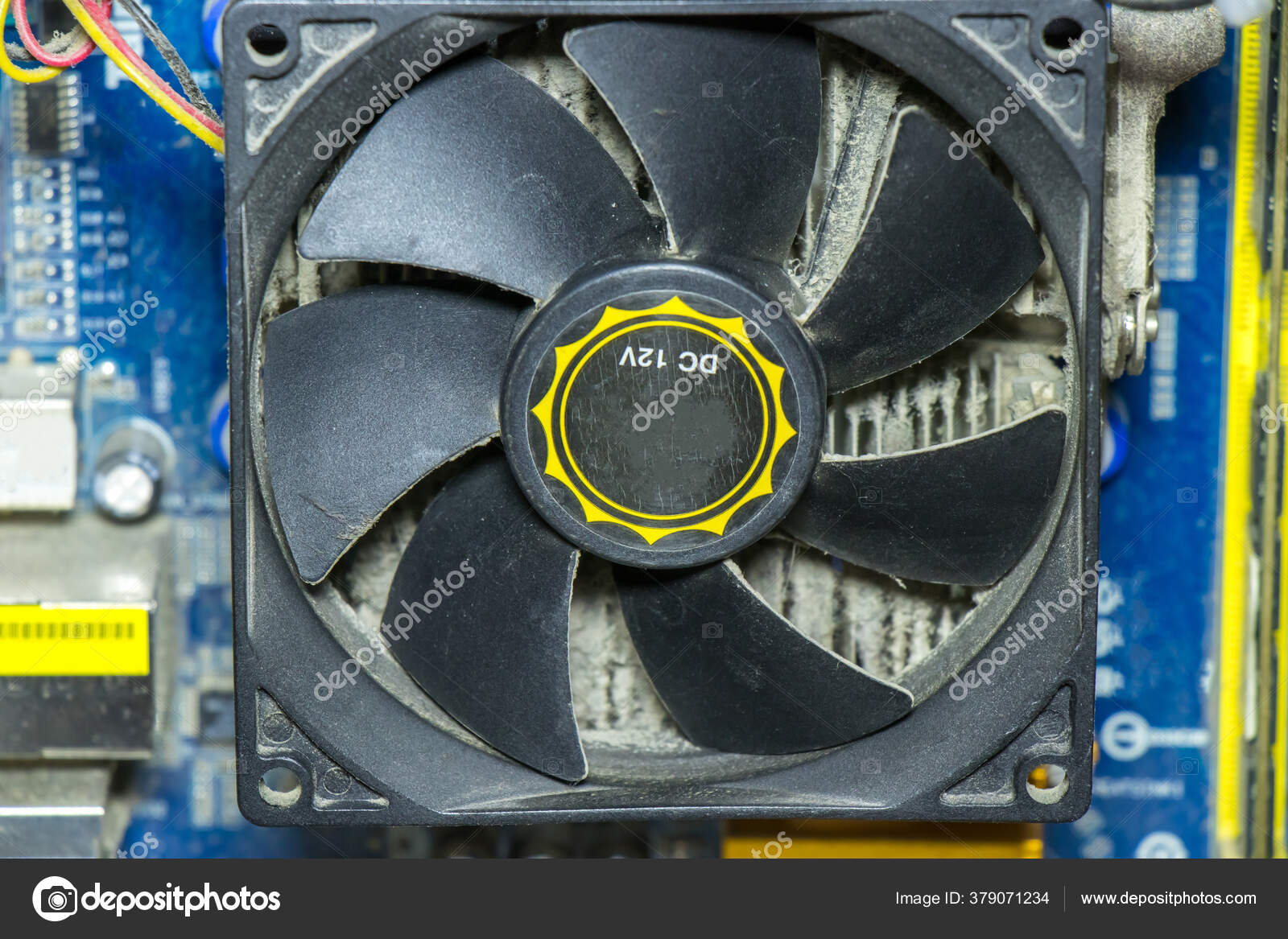

Пыль, которую собирает кулер, охлаждающий процессор компьютера, никуда не девается годами, поскольку обычно за этим никто не следит. Рано или поздно кулер забивается грязью настолько, что уже не справляется со своей задачей, и процессор начинает греться. Внезапные перезагрузки системы, зависания и тормоза – все это симптомы перегрева процессора. В такой ситуации необходимо снять кулер и почистить его от грязи.

Инструкция

Открутите винты и снимаем боковую крышку корпуса.

В зависимости от конкретной конструкции кулер вместе с радиатором крепится либо зажимом, расположенным с одной из его сторон , либо специальными замками, либо обычными винтами. Освободите всю конструкцию, надавливая на зажимы или откручивая соответствующие винты.

Аккуратно приподнимите и вытащите кулер и радиатор. Теперь их можно полностью почистить от грязи и убрать накопившуюся многолетнюю пыль. Устанавливая конструкцию назад, не забудьте смазать процессор и подошву радиатора , контактирующую с ним, термопастой, предохраняющей от перегрева.

Если у вас нет под рукой термопасты, можно снять кулер другим способом. Довольно часто устройство самого кулера позволяет добраться до вентилятора . Обычно он защищен сверху решеткой, закрепленной четырьмя винтами. Открутив эти винты, можно вытащить вентилятор. Свободного пространства при этом вполне хватит для того, чтобы произвести чистку, не отсоединяя всю конструкцию от материнской платы. Для

Инструкция

Первым делом извлеките старый кулер из системного блока. Учтите, что извлекать нужно не сам кулер , а радиатор , к которому он крепится. Внимательно изучите систему крепежей радиатора на процессор . Как правило, радиатор к материнской плате крепится с помощью специальных крепежей и нескольких винтов. Крепежи снять можно специальным рычажком. После того как снимите крепеж радиатора, открутите все винты. Затем отсоедините провод питания кулер а из гнезда и извлеките радиатор с кулер ом из системного блока.

К каждой модели материнской платы подходят отдельные типы кулер ов. Для выбора правильного кулер а нужно знать тип сокета (интерфейс подключения процессора) материнской платы. Тип сокета может быть написан прямо на материнской плате. Перепишите его. Если же он не указан, то модель материнской платы должна быть написана на ней в любом случае. Запишите модель материнской платы, зайдите на сайт производителя и запишите сокет этой модели.

Следующим шагом будет покупка нового кулер а. Идите в магазин компьютерной технике и поинтересуйтесь, какие кулер а у них есть под ваш сокет. Выберите кулер в соответствии с вашим типом сокета. Узнайте, есть ли в комплекте с кулер ом термопаста . Если нет, купите ее отдельно .

Теперь можно установить новый кулер . Сотрите старый засохший слой термопасты с процессора. Если слой термопасты плохо удаляется , можете воспользоваться влажной салфеткой. Теперь аккуратно наносите новый тонкий слой термопасты на процессор. В комплект должна идти специальная ложечка для ее нанесения. Если ее нет, воспользуйтесь подручными средствами.

Установите новый радиатор на процессор. Зафиксируйте крепления. Если нужно, закрутите винты. Некоторые модели радиаторов фиксируются только с помощью защелок, закручивать винты для них не нужно. Подключите провод питания кулер а к гнезду рядом с процессором. Теперь новый радиатор с кулер ом установлен.

Кулеры (вентиляторы) служат для того, чтобы устройства в компьютере не вышли из строя от перегрева. Но бывает, что стандартный кулер дает недостаточное охлаждение, или выходит из строя и подлежит замене. Как правило, меняют кулеры на видеокарте или на центральном процессоре. Процедура замены кулера не слишком сложная, но требует сосредоточения и аккуратности.

Вам понадобится

Компьютер, новый кулер, отвертка

Человек любит тепло. В тепле комфортно и уютно, радостно и привычно. Как жаль, что человеческое детище — компьютер, старается как можно быстрее от этого тепла избавиться. Один из таких способов — установка кулеров (вентиляторов).

Как уже было сказано выше, кулеры предназначены для отвода тепла. Это «гибрид» радиатора и вентилятора, который устанавливается на компоненты компьютера с повышенным/высоким тепловыделением. Основное применение — ЦП (центральный процессор), видеокарта, блок питания, микросхемы чипсета.

Основные характеристики кулера — уровень шума и производительность по воздуху. Есть один нюанс — эти две характеристики очень редко сочетаются между собой. Чем выше производительность, тем лучше отвод тепла, но при этом увеличивается уровень шума. Короче говоря, палка о двух концах.

Один из главных кулеров компьютера предназначен для охлаждения ЦП. Он и выглядит массивней, и производительностью хорош. Его «меньшие братья» — вентиляторы на видеокарте, чипсете и блоке питания.

Основная «помощница» кулеров — термопаста. Теплопроводная паста используется для уменьшения теплового сопротивления между двумя соприкасающимися/близко расположенными поверхностями. Наносится она на область теплового контакта (между радиатором кулера и процессором/платой) и размазывается при прижиме поверхностей друг к другу. При этом паста заполняет самые маленькие углубления в поверхности, вытесняя воздух, который обладает очень низкой теплопроводностью. На поверхность большинства современных кулеров термопаста уже нанесена и прикрыта специальным защитным слоем.

Кажется, я заговорился. Изначально хотел предложить Вам пошаговую инструкцию по замене кулера. Как гласит одна поговорка: «вернемся к нашим баранам». Итак, есть задача — замена кулера. Для этого нам нужны: отвертки (крестовидная и плоская средняя) — раз, тряпочка/влажная салфетка для удаления термопасты — два, новый вентилятор — три и теплопроводная паста (если таковой не окажется на кулере) — четыре.

Выключаем компьютер из сети. Отсоединяем все кабеля. Берем крестовидную отвертку, проводим ею по задней и боковым стенкам для снятия статического электричества (аккуратно, чтобы не поцарапать корпус). Выкручиваем винты и снимаем боковую крышку. Переворачиваем «системник» набок. Видим большой вентилятор. Его-то мы и будем менять. Поворачиваем крепление против стрелки указателя (находится на креплении) до упора, затем тянем вверх. Должен раздаться негромкий щелчок. Ту же процедуру проделываем с оставшимися тремя креплениями. Если вместо четырех креплений Вы увидели два рычага, то передвигаем крепление в противоположную сторону (как показано на картинке). Кулер можно снимать!

После того как вентилятор снят нужно протереть процессор влажной салфеткой (тряпкой, бумажкой) чтобы удалить остатки теплопроводной пасты. Берем новый кулер, снимаем с него защитный слой, прикрывающий термопасту, аккуратно устанавливаем вентилятор на процессор. По всей ширине подошвы кулера есть широкая выемка, которая должна находиться над выступом сокета (смотрите рисунок ниже). Если установить выемкой с противоположной стороны, то кулер перекосит и связи между процессором и подошвой не будет. Это грозит сколом процессора или тепловым пробоем («смертью» ЦП).

После того как Вы поставили кулер, постарайтесь воздержаться от его наклонов, вращений (давить тоже нежелательно), снятия. Это чревато сколами и выходом ЦП из строя. Если по какой-то причине кулер все-таки пришлось снять, то придется заново смазать требуемые области термопастой. Если этого не сделать, могут появиться так называемые «воздушные подушки » которые приводят к перегреву и нестабильности системы.

Осталось зафиксировать защелки. Процесс идентичный снятию кулера, только все нужно выполнять наоборот (защелки прижимаем и прокручиваем по стрелке). Мы сделали то, что планировали. Пришла пора вернуть боковую крышку корпуса на место, подсоединить все кабеля, включить компьютер. Да, кстати, кроме смены кулера мы сделали еще одну полезную процедуру — замена термопасты (со временем она может высыхать, так что мы произвели своеобразную профилактику).

Теперь о кулерах видеокарты. Их легко поставить (открутил 4 винтика, снял кулер, поставил новый, предварительно освободив термопасту от защитного слоя, закрутил винтики), но сложно подобрать нужный (этот процесс вызывает определенные сложности).

Для того чтобы поменять кулер в блоке питания нужно «дружить» с паяльником (если у Вас дешевые модели), т.к. почти во всех штатных БП провода вентилятора припаяны. В моделях подороже проблем не возникнет. Снял блок питания, раскрутил винтики, снял крышку БП, отсоединил старый кулер (предварительно вынув провода из порта), установил новый, подсоединил, закрутил крышку БП.

Вот собственно и все. Пошаговая инструкция по замене кулера у Вас на руках, обще-информационная — тоже. Если не хотите тратить свое время и нервничать из-за неправильной смены кулера, тогда обращайтесь в компанию «КЛиК». Опытные специалисты помогут решить любые вопросы с «железом» и софтом. Срочная компьютерная помощь ждет Вашего вызова.

Установка кулер на процессора

Вентилятор ( fan, кулер ) – устройство, обеспечивающее охлаждение процессора. Как правило, кулер устанавливается поверх самого процессора. Существуют различные модели куллеров, под разные сокеты.

кулер

Различают активные и пассивные кулеры. Пассивным кулером называют обычный радиатор. Такой кулер потребляет минимум электричества, очень дешево стоит и практически не шумит. Активным кулером называют радиатор с закрепленным на нём вентилятором или тот, который выделяет холод (чипы Пельтье).

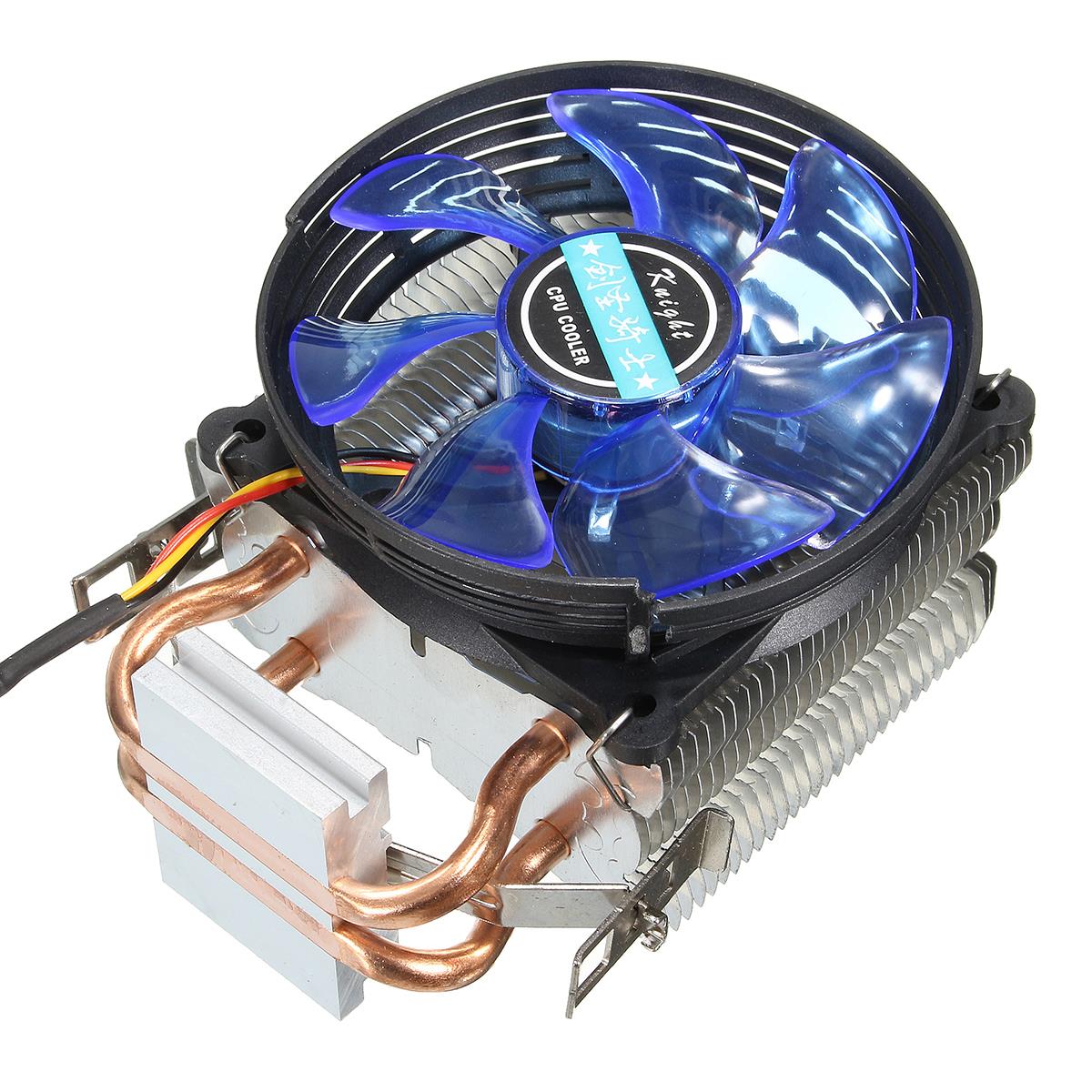

Наибольшее распространение получили активные воздушные кулеры. Такой кулер является активным воздушным охладителем и состоит из металлического радиатора с закрепленным на нем вентилятором. Современные кулеры отличаются большими габаритами и весом. Благодаря использования кулеров компьютеры имеют относительно небольшие размеры. Недостатком кулеров является дополнительный акустический шум, который они издают во время работы.

Вентилятор прогоняет большие объемы воздуха через ребра радиатора и этим обеспечивается нормальный тепловой режим процессора. Для определения направления потока воздуха нет необходимости подключать кулер к питанию. Лопатки крыльчатки будут слегка вогнуты со стороны, где выход потока воздуха. Иногда корпус кулера маркируется стрелками, указывающими вращения крыльчатки и направление потока воздуха. Как и в любом механическом устройстве, трущиеся детали кулера (подшипники качения, скольжения) вовремя нужно смазывать машинным маслом. В качестве смазки запрещается использовать растительные масла (оливковое, подсолнечное и др. ). Через некоторое время такое масло засыхает, и даже разобрать кулер станет невозможно.
О недостаточном количестве смазки вы узнаете по постепенно возрастающему акустическому шуму от кулера. Если эту профилактику вовремя не сделать, то подшипники интенсивно изнашиваются, и понадобится установка нового кулера.

Рассмотрим основные составляющие кулера

Радиатор распределяет тепло охлаждаемого объекта (процессора) в окружающую среду. Поэтому он должен иметь непосредственный физический контакт с охлаждаемым объектом. Для процесса передачи тепла от процессора к радиатору, площадь контакта должна быть как можно больше. Сторона радиатора, прилегающая к процессору, именуется подошвой (основанием). От ядра тепло проходит к основанию, затем распределяется по всей площади радиатора и рассеивается.
Для изготовления радиаторов кулеров применяют разные материалы.

Алюминий обладает хорошими тепловыми характеристиками, легкий вес и относительно дешево стоит.
Медь намного лучше, чем алюминий проводит тепло, но дороже стоит и имеет большой вес (такие модели весят около 1 кг).
Некоторые радиаторы делают, комбинируя медные и алюминиевые пластины.

Вентиляторы делятся на два типа: радиальные и осевые

Осевые вентиляторы наиболее распространены из-за небольших размеров и хороших показателей производительность/шум. Осевой вентилятор – это обычный вентилятор с пропеллером. Поток воздуха в нём направлен вдоль оси вращения.

В радиальных вентиляторах (бловерах) воздушный поток направлен под углом 90 градусов к оси мотора. В радиальных вентиляторах вместо пропеллера с лопастями крутятся барабаны (крыльчатки). Такой тип вентиляторов требует моторов большей мощности. Поэтому бловеры больше по размерам и дороже стоят. Но радиальные вентиляторы имеют свои преимущества. Воздушный поток в них обладает большей скоростью, меньшей турбулёнтностью и более равномерен.
Вентиляторы еще классифицируют по способу подключения, конструкции подшипников и размерам.

В маркировке вентилятора есть информация о подшипниках:

Sleeve — подшипник скольжения.

Подшипник скольжения представляют собой просто подушку из масла и скользящих материалов. Эти подшипники быстро изнашиваются. Единственное их достоинство — низкая стоимость.

Ball – подшипник качения.

Шариковые подшипники (Ball) более надежны , долговечны, и поэтому в основном они используются для современных кулеров. Это подшипники, состоящие из двух радиальных колец, между которыми расположены мелкие шарики.
Наиболее распространенными размерами вентиляторов являются: 60х60х25, 50х50х10, 45х45х10.
Вентиляторы, по способу подключения разделяют на SMART ( подключение через MOLEX Connector) и обычные (подключение через PC-plug коннектор ).
Важным параметром вентилятора является уровень производимого им шума. В документации на кулер он обязательно указывается. Для нормальной работы такой шум не должен быть выше 25 дБ.

Другой важной характеристикой вентилятора является потребляемая мощность. Обычно она составляет 0. 8 -1.6 Вт.

Частота вращения лопастей — так же является важным параметром. Этот параметр показывает количество оборотов в минуту (Об/мин.). Чем больше этот параметр, тем больше перегоняется воздуха в минуту, но и больше производится шума. В документации указывается количество воздуха, перегоняемого за минуту (CFM). Для питания всех компьютерных вентиляторов используется постоянный ток.

Установка кулера на процессор

Процесс установки кулер на процессор очень простой, если все проделать аккуратно и без спешки. Устанавливать кулер на процессор желательно до установки материнской платы в корпус. А для дополнительного удобства и безопасности рекомендуется устанавливать кулер на коробке подходящих размеров, например, от материнской платы. Если у вас куплен процессор в коробке (box- версия вместе с кулером), то посмотрев на подошву кулера, вы увидите там тонкий слой специального материала – термоинтерфейс. Он устанавливается производителем кулера.

При покупке кулера отдельно от процессора, необходимо купить термопасту (КПТ-8, АЛСИЛ). Один тюбик пасты хватает на несколько установок кулера.

Рассмотрим установку кулера для сокета 754, 939, AM2

Переверните куллер и посмотрите, есть ли на нем нанесенный производителем термоинтерфейс. Если есть, то можно перейти к 3 пункту. Если у вас кулер без термоинтерфейса и с защитной пленкой, то необходимо снять её.

Снимаем защитную пленку

Возьмите термопасту. Осторожно выдавите пасту, чтобы распределить ее равномерным слоем по всей контактной площадке процессора. Учитывайте тот факт, что когда кулер будет установлен, паста от давления размажется по всей поверхности, и поэтому нет необходимости наносить ее толстым слоем. Чтобы кулер мог плотнее прижаться к контактной площадке процессора, наносите термопасту очень тонким слоем. Толстый слой ухудшит отведение тепла (у пасты теплопроводность хуже, чем у металла).

Наносим термопасту на процессор

Куском пластика равномерно распределите пасту по всей поверхности.

Если немного попадет на края или за них, то это не страшно.

Наносим термопасту на процессор

Осторожно установите кулер в процессорное гнездо. Устанавливать нужно без перекосов и сдвигов. Когда вы поставите кулер на кристалл – не снимайте и не наклоняйте его, не давите и не вращайте. Снятие и движения кулера на намазанном пастой кристалле могут вызвать появления не заполненных пастой областей. В дальнейшем это может привести к нестабильности системы и локальному перегреву. Если вы решили снять кулер после установки, то обязательно распределите пасту по кристаллу заново.

Когда вы установите кулер на процессор, то нужно закрепить его.

Устанавливаем кулер

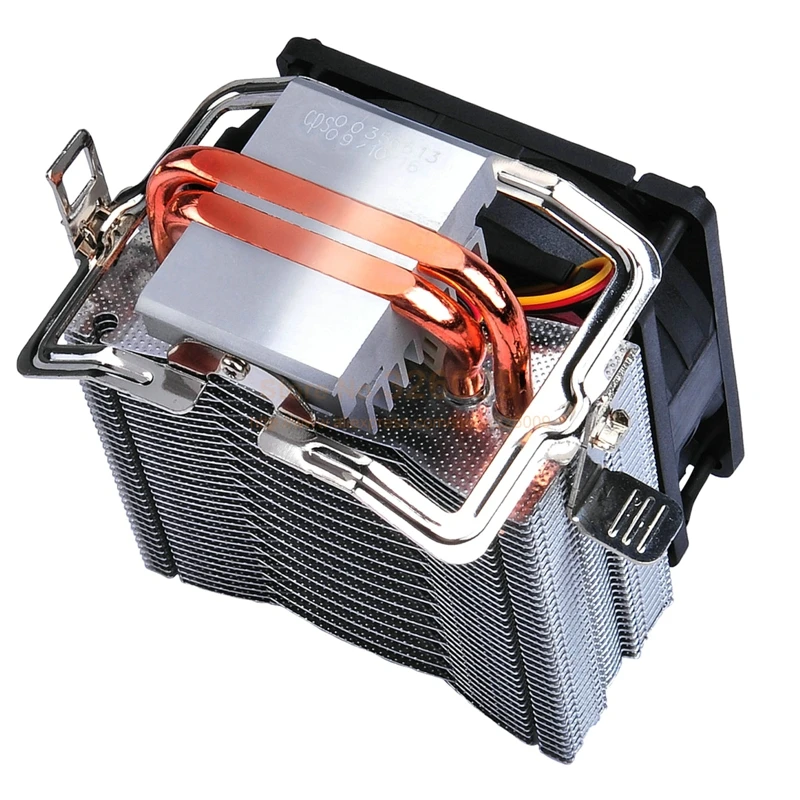

Сначала зацепите скобу за выступ сокета с края, где нет пластикового рычага. После проделайте это действие с того края, где расположен рычаг.

Поверните рычаг и зафиксируйте его.
Посмотрите, чтобы не было перекосов, и проверьте надежность крепления. Если таковые обнаружите, то откройте рычаг крепления кулера и устраните перекос. После этого закрепите кулер снова.
Подключите разъем питания кулера в гнездо питания на материнской плате. Такой разъем обычно обозначается CPU_FAN. Для работы кулера необходимо на его обмотки подать напряжение постоянного тока 12В.

Материнская плата

Кроме этого есть и другие варианты закрепления кулера.

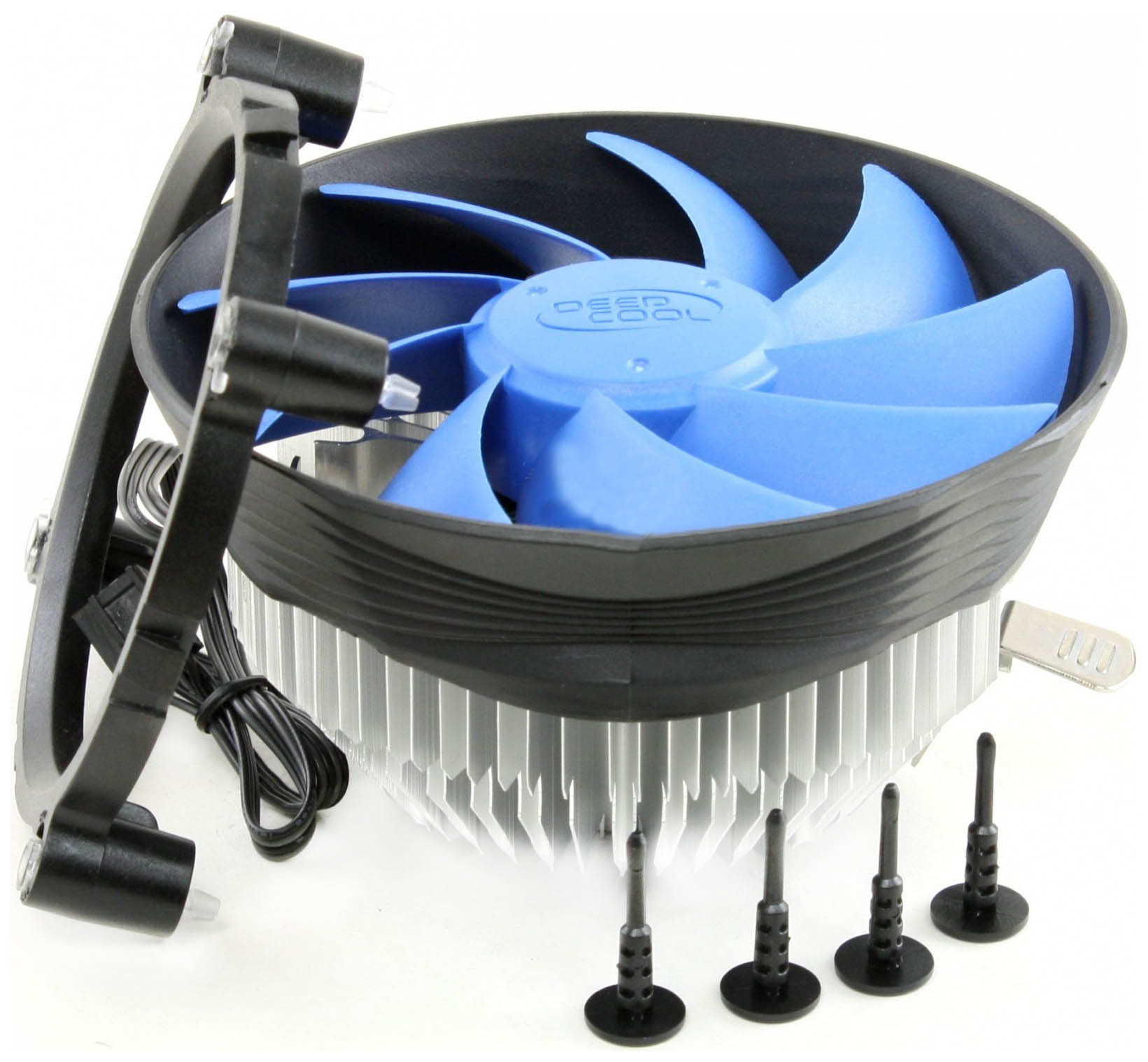

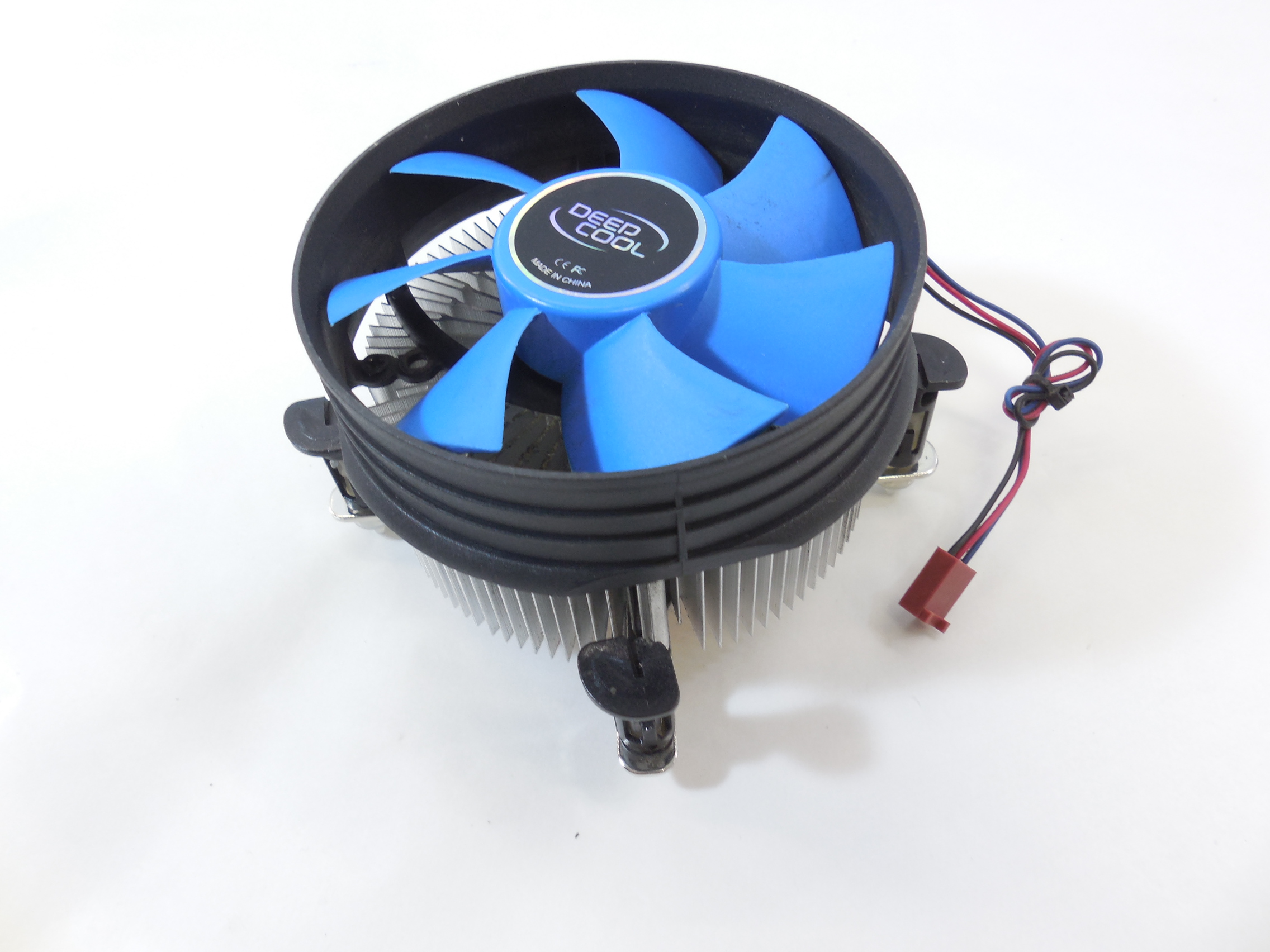

Вставляющиеся кулеры

Для установки таких кулеров нужно каждую ножку кулера вставить в соответствующее отверстие на материнской плате и прижать до характерного щелчка.

установка кулера на процессор

При повороте головки ножки против часовой стрелки на девяносто градусов разблокировывается пружина, и кулер легко снимается.

Нажимаем до счилчка

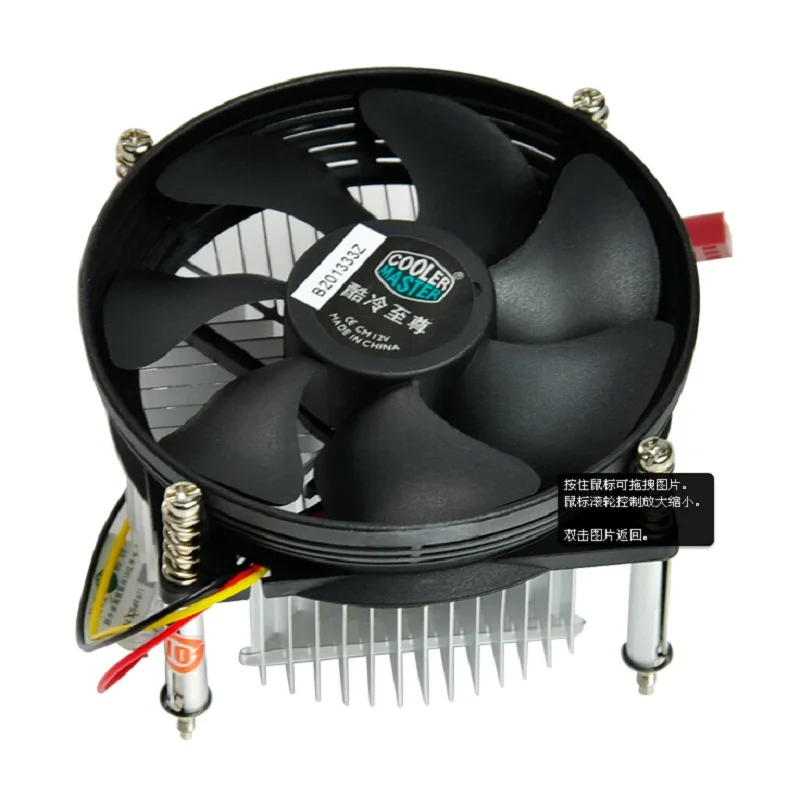

Винтовое крепление кулеров

В кулерах Intel есть проблема повышенной нагрузки, прикладываемой на четыре точки крепления к материнской плате. Некоторыми производителями используется специальная крепёжная пластина, закрепленная на обратной стороне материнской платы для распределения нагрузки. В этом случае кулеры приходится устанавливать с помощью винтов.

Винтовые крпления

Такие кулеры можно устанавливать только до закрепления платы в корпусе, поскольку крепёжная пластина устанавливается на обратной стороне материнской платы. Пластину нужно устанавливать правильной стороной, а то можно закоротить контакты.

Пример установки кулера на процессор:

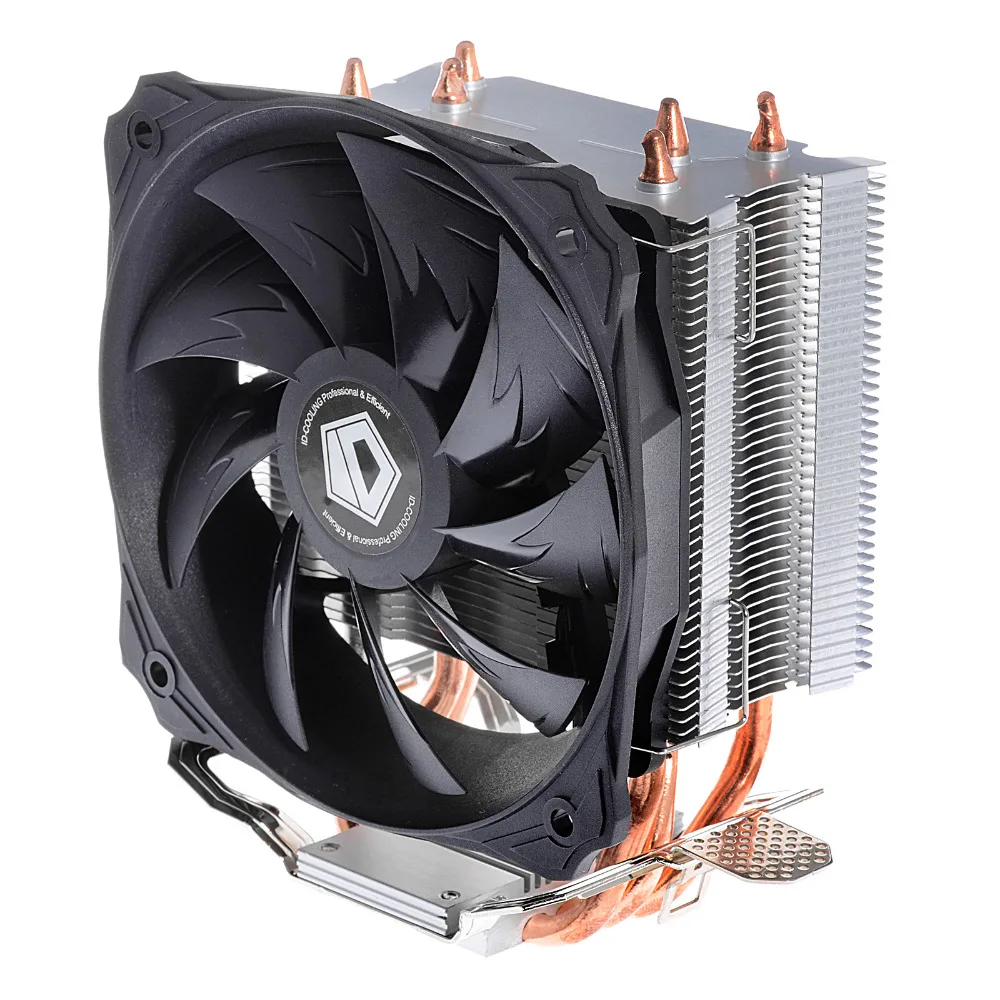

Выбор кулера

По функциональному назначению кулеры не отличаются, их отличие состоит только в производительности и способе крепления к радиатору. Производительность кулера напрямую зависит от скорости вращения и диаметра крыльчатки. Скорость вращения всех кулеров мало различается и равна около 5000 об/мин. Поэтому, если выбирать кулер для замены, то можно ориентироваться только по диаметру крыльчатки. Он должен быть такой же или большего размера.

Процессоры разного производства нагреваются по-разному. К примеру, изделия от AMD будут греться сильнее изделий от Intel. Поэтому чем сильнее греется процессор, тем мощнее кулер требуется для его охлаждения.

Основной массе процессоров вполне достаточно кулера, поставляемого в комплекте. В некоторых случаях, к примеру, если процессор вышел из строя или был куплен без вентилятора, придется выбирать кулер отдельно.

Выделим основные требования, каким должен быть кулер для процессора:

низкое термическое сопротивление и обеспечение достаточного охлаждения.
хорошая совместимость кулера. Он должен ставиться на как можно большее число типов процессоров.
хорошее крепление кулера. Он должен легко ставиться и легко сниматься.
должен обеспечивать достаточное охлаждение микросхем кэша.
должен быть износостойким.
при работе не должно производиться никакой вибрации.
большие кулеры должны по габаритам помещаться на все известные материнские платы.

В любом случае, хороший кулер тот, который хорошо справляется с охлаждением процессора. Наиболее известны следующие марки кулеров: AAVID, Zalman, ElanVital, AVC, TennMax.

Кулеры для процессоров

Рассмотрим популярныекулеры CPU, совместимые с современными сокетами.

Характеристики кулера

Akasa Venom Voodoo

В Venom Voodoo добавлено два вентилятора. Можно контролировать их скорость с помощью сплитера PWM через разъём материнской платы. Комплект поставки кулера позволяет проводить установку и на более ранние платформы. В верхней части кулера Venom Voodoo расположена сетка. На охлаждение она не влияет, и сделана просто с учетом дизайна.

Akasa Venom Voodoo

Кулер Akasa имеет достаточно эффективный дизайн. На нем расположены шесть тепловых трубок в шахматном порядке, быстро отводящие тепло от процессора. Установочный набор Akasa включает все необходимое для установки на разные платформы, от сокета AMD AM2 до Intel LGA 2011.

Крепеления для Akasa

Специальные стойки Akasa вкручиваются во встроенную опорную планку, расположенную на сокете LGA 2011. Процесс установки проходит быстро и легко.

Слот lga

Втягивающий вентилятор устанавливается на вогнутой стороне радиатора, а с другой стороны ставится выпускной.

Самый лучший кулер

Arctic Cooling Freezer i30

Компания AC работает на рынке недорогого оборудования и поддерживает всего нескольких интерфейсов, что дает возможность держать приемлемую цену. В комплекте идут два крепёжных набора для сокетов LGA 2011 и LGA 1155/1156. Есть также дополнительный крепёжный набор, позволяющий прикрутить верхнюю скобу непосредственно к интерфейсу LGA 2011.

Arctic Cooling Freezer i30

Для уменьшения стоимости, в этой модели использовано всего четыре тепловых трубки с одним вентилятором, расположенным на большом охлаждающем радиаторе. Тепловые трубки установлены вплотную друг к другу для увеличения площади контакта и уменьшения зазоров.
Установочной комплект этой модели очень прост и не поддерживает LGA 1366, только для сокетов LGA 2011 и LGA 1155/1156.

Перед тем, как установить две переходные скобы кулера Freezer i30 устанавливают металлические прокладки на специально встроенные в опорную пластину сокета LGA 2011 позиции для болтов. На крестовые скобы нужно прикрутить переходную планку с помощью двух коротких винтов.

Arctic Cooling Freezer i30

Для завершения установки кулера нужно прикрепить вентилятор к радиатору и подключить питание.

Arctic Cooling Freezer

CoolerMaster Hyper 212 Evo

Комплект кулера Hyper 212 Evo включает: небольшой тюбик термопасты, установочную скобу для LGA 2011 и кулер. Конструкция Hyper 212 Evo включает четыре тепловые трубки.

кулера Hyper 212

Тепловые трубки, контактирующие с процессором, расположены максимально близко друг с другом. Такая технология называется Continuous Direct Contact. Основание хорошо отшлифовано. Установочная скоба складная, что дает хороший доступ между рёбрами радиатора и основанием. Разложенную скобе необходимо просто вкрутить в встроенную пластину LGA 2011.

Кулер фиксируется стальным штифтом на верхней пластине.

Continuous Direct Contact

Вентилятор устанавливается на радиатор и подключается к плате.

Continuous Direct Contact

Coolink Corator DS

Стоимость Corator DS позволил снизить минимальный установочный набор, только для LGA 2011. Но на установочных скобах есть три отверстия, и значит кулер может поддерживать меньшие интерфейсы процессора.

Вентилятор расположен в середине кулера

Кулер имеет полусплющенные трубки, расположенные под однородным куском меди.

Радиатор

При установке сначала в опорную пластину необходимо вкрутить болты-подставки, а на них установить крестовые установочные скобы и зажать сверху гайками. Заводская скоба прикручивается на крестовые скобы из набора.

Установка радиатора на материнскую плату

Вентилятор нужно установить между двумя радиаторами и подключить питание с платы.

Установка радиатора на материнскую плату

Corsair A70

В этом кулере двумя вентиляторами создается система «тяни-толкай».

Corsair добавила сплиттер для подключения их в один разъём питания на плате. Вентиляторы не поддерживают регулировку ШИМ (PWM) и контроль скорости осуществляется через прошивку.
Радиатор Corsair A70 с одной стороны имеет вогнутую форму, чтобы улучшить выход воздуха из центра. Тепловые трубки разделяются слоем алюминия, из которого изготовлена основа.

Corsair A70

При установке для интерфейсов AMD использована защёлкивающаяся скоба. В этом кулере крепёжные винты прикручиваются изнутри основы A70. Опорная панель и скоба кулера стянуты с помощью гаек и винтов.

интерфейс AMD

Для завершения установки необходимо установить вентиляторы и подключить питание.

интерфейс AMD

Enermax ETS-T40

В ETS-T40 добавлена алюминиевая полоса на вентилятор. Это является преимуществом среди кулеров с равной производительностью.

Установочный набор предназначен для платформ AMD и Intel. Набор болтов не требует наличия опорной планки сокета LGA 2011. Рёбра радиатора поддерживают систему «тяни-толкай» из двух вентиляторов, для этого есть второй набор зажимов. Основание ETS-T40 сделано по технологии прямого контакта.

ETS-T40

LGA 2011

Gelid GX-7

GX-7 поддерживает два вентилятора. Поддерживаются интерфейсы Intel, AM2, AM3 и AM3+ от AMD. Можно самим выбрать направление воздушного потока, повернув кулер GX-7 на 90°.
Вогнутая форма лицевой стороны кулера создает направление воздуха в центр радиатора. Лопасти вентилятора подсвечены светодиодами, хотя сама рама не прозрачная.

Крепление для Gelid GX-7

Для обеспечения оптимального контакта с процессором, основа была выполнена в виде матового, тщательно обработанного, медного блока.
Чтобы обеспечить поддержку двух вентиляторов была уменьшена центральную часть радиатора, что снизило охлаждаемую поверхность. Пришлось добавить пятую тепловую трубку.

Кулер для Gelid GX-7

SilenX EFZ-120HA5

SilenX обеспечивает сборщиков самым тихим охлаждением.

Установочный набор обеспечивает поддержку сокетов AMD AM2/3 и Intel LGA. Второй набор винтов дает возможность установить скобу для LGA 1366 на встроенной опорной планке LGA 2011.
Наличие в наборе EFZ-120HA5 установочных резиновых штифтов дает возможность собрать конфигурацию «тяни-толкай» с помощью двух вентиляторов. Но в комплекте поставляется только один вентилятор, имеющий диаметр 120 мм. Три тепловых трубки располагаются V-образно, что необходимо для выведения большего количества воздуха через центр радиатора.

Радиатор для SilenX EFZ-120HA5

Установочный набор SilenX содержит скобу, подходящую ко всем популярным сокетам(от AMD Socket 939 до AM3+, от LGA 775 до 2011), базовую планку, поддерживающую большинство распространенных интерфейсов (кроме LGA 2011), набор установочных винтов для LGA 2011.

Кулер для SilenX EFZ-120HA5

В установке этой модели сложнее всего установить вентилятор. Сначала проталкиваются четыре резиновых T-образных кнопки в специальные отверстия на вентиляторе, расположенные с обратной стороны. После чего нужно чтобы верхушка кнопки проскользнула в ложбинки радиатора.

Xigmatek Venus XP-SD1266

Xigmatek Venus обеспечивает поддержку все последних интерфейсов процессоров Intel и AMD. В этой модели слегка увеличен радиатор и он укомплектован 120-ти миллиметровым вентилятором, обеспечивая высокопроизводительное охлаждение по доступной цене. Данная модель на платформе AMD создает корректное направление воздушного потока. В наборе есть специальные болты для поддержки сокета LGA 2011.
В Xigmatek используется прозрачная рама со светодиодами, которые хорошо подсвечивают корпус. Можно настраивать степень освещения. В кулере используется шесть тепловых трубок.

Радиатор для Xigmatek Venus XP-SD1266

Комбинация малого размера и хорошей теплоёмкости являются отличным вариантом для небольших по размеру систем. В установочном наборе Xigmatek скобы маркируются для Intel и AMD. Хотя скобы AMD имеют отверстия также для интерфейса Intel. Для вентилятора в качестве крепежа Xigmatek используются резиновые кнопки.

Кулер для Xigmatek Venus XP-SD1266

Командная строкаОбзор видеокарт

WindowsРазгон видеокарты nvidia

пошаговая инструкция и советы мастера

Качественный кулер для процессора – важнейшая деталь в любом компьютере. Без нормального отвода горячего воздуха устройству грозит неминуемый перегрев, который заканчивается постоянными досадными зависаниями системы или даже серьезнейшими поломками дорогостоящего оборудования.

Что такое кулер для процессора?

С повышением производительности любого CPU резко возрастает выделение тепла. Маломощные ноутбуки или планшеты могут обойтись одними металлическими пластинами для отвода горячего воздуха путем излучения. Для геймерского устройства или приборов, работающих с ресурсоемкими программами, необходим активный кулер. Такой усовершенствованный охладитель для процессора представляет собой систему, основными узлами которой являются радиатор и вентилятор.

Устройство кулера для процессора

Теплоотводящие ребра в данных приспособлениях делают из алюминия или медных сплавов. Система охлаждения для процессора обязательно оснащена вентилятором, винтообразная головка которого при угрозе перегрева приводится во вращение крохотным бесщеточным двигателем. В некоторых моделях помимо простого радиатора для отвода тепловой энергии задействуются трубки с охлаждающей жидкостью. Следует учитывать, что для каждого стандарта процессора используется своя версия кулера.

Основные детали кулера для процессора:

ротор с крыльчаткой;
корпус;
статор;
радиатор;
плата;
датчик Холла;
постоянный кольцеобразный магнит.

Принцип работы кулера для процессора

При пассивном охлаждении задействуется только радиатор, который отбирает тепло от крышки CPU и отдает в окружающее пространство. Активный кулер охлаждения процессора дополнительно снижает температуру при помощи прохладного воздуха, являющегося здесь основным хладагентом. В крупных устройствах для переноса тепла задействуют специальные герметичные трубки, в таких моделях даже самые дальние ребра радиаторов участвуют в работе.

Эффективность системы воздушного охлаждения зависит от конструкции радиатора. С увеличением площади теплового контакта передача энергии происходит интенсивнее. Опишем основные способы увеличения площади радиаторов:

Установка радиаторов максимально большого размера.
Увеличение площади теплоотдачи за счет более густого оребрения. Для уменьшения габаритов радиатора ребра делают максимально тонкими.

Характеристики кулеров для процессора

Если собираете собственный компьютер или планируете усовершенствовать устройство для решения серьезных задач, то нужно выбрать систему охлаждения с максимально подходящими параметрами. Приведем основные характеристики кулеров:

CFM
– производительность вентиляторов.
RPM
– количество оборотов за минуту.
Уровень шума
– при значениях 25-30 dB параметр считаются приемлемыми.
Тип подключения
– кулер для процессора Intel существенно отличается от AMD формой площадки радиаторов, имеет свои типовые защелки. У моделей AMD используются скобы с петлями, у Intel – подпружиненные ножки, которые входят в отверстия на платах.
Модель подшипника
– используются подшипники гидродинамические (SSO), Ball Bearing (качения) или Sleeve Bearing (скольжения).
Конструкция радиаторов
– учитывается площадь поверхности ребер, тип (стандарт или башенный), материал, габариты, вес.

Из чего состоит система охлаждения

Если говорить простым языком и не вдаваться в подробности разной степени конкретики, то кулер процессора, будь то поделка для Intel или AMD, всегда состоит из 2 элементов:

радиатор;
вентилятор.

А вот дальше интересней. Радиаторы могут быть как классическими (алюминиевый брусок с оребрением, иногда с медным пятном контакта к процессору), так и башенными (внушительной формы алюминиевая конструкция, зачастую пронизанная медными теплотрубками, а также обладающая прямым контактом этих самых трубок с процессором или пластиной-посредником из меди).

Есть также радиаторы, ориентированные под СВО, но крепятся они уже совсем в другое место.

Классические рассчитаны на офисные сборки, поскольку мало чем отличаются от боксовых кулеров (которые поставляются в коробке с процессором). Они способны рассеять до 95 Вт тепла и не рассчитаны на разгон чипа, даже если сильно хочется. ДАЖЕ если плата обладает хорошей подсистемой питания.

Башенные уже позволяют рассеять от 130 до 250 Вт тепла, в зависимости от модели. Взять к примеру бестселлер прошлых лет – Zalman CNPS10Х Performa (или Optima) и его 150 Вт производительности благодаря фирменной вертушке с «акульими плавниками» и удачной конструкции радиатора.

Не знаете, какая вертушка вам нужна? Гуглите характеристики своего камня и узнавайте его теплопакет.

Виды кулеров для процессора

Для упрощения классификации, используемые в компьютерной технике кулеры, разбивают на следующие группы:

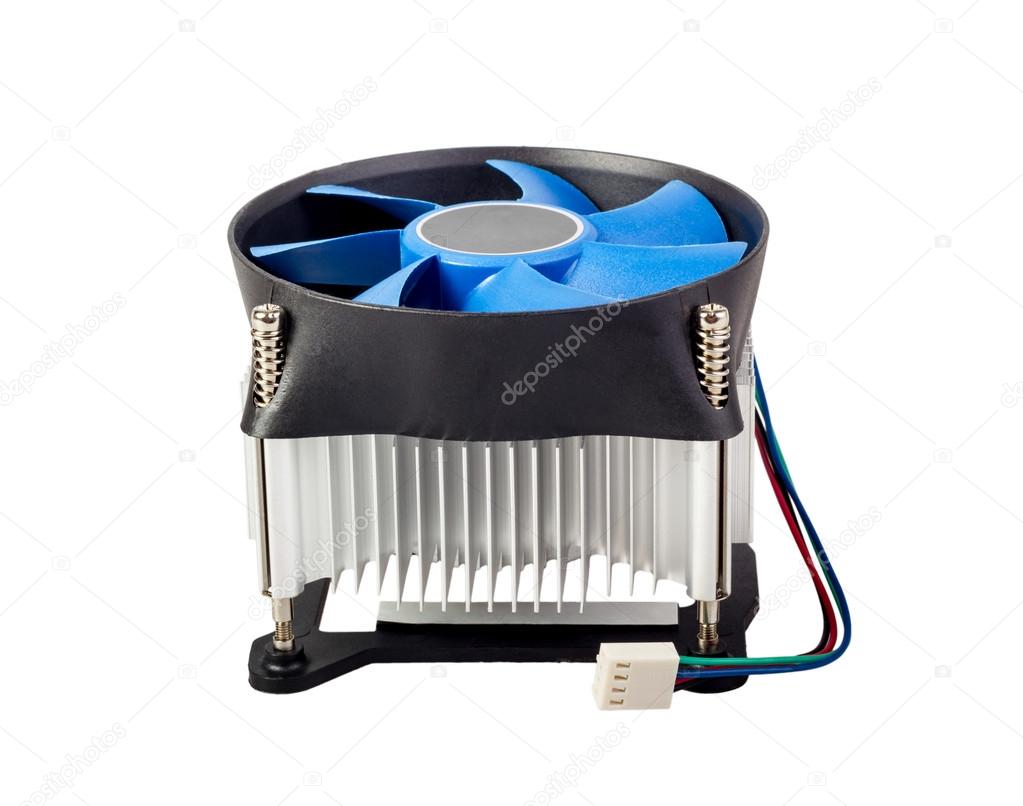

Штатные (боксовые) модели
с алюминиевыми ребрами без тепловых трубок. Отличаются простотой установки, поэтому чаще идут в комплекте с процессорами. При невысоких нагрузках с работой справляются.

Охлаждающие системы
на тепловых трубках с циркулирующей жидкостью. При более высокой цене и сложной конструкции славятся отличными показателями эффективности. Башенный кулер для процессора с трубками является оптимальным вариантом при комплектации геймерских устройств.

Как выбрать кулер для процессора?

Приобретать систему охлаждения по остаточному принципу – распространенная ошибка. Мощный CPU без хорошего кулера при значительных нагрузках способен быстро сломаться. Помимо бюджета требуется учитывать массу нюансов, связанных с моделью процессора, комплектацией, выполняемыми задачами, размерами корпуса. Советы, как подобрать кулер для процессора:

Учитываем стандарт крепления, кулер обязательно должен подойти под сокет установленной материнской платы.

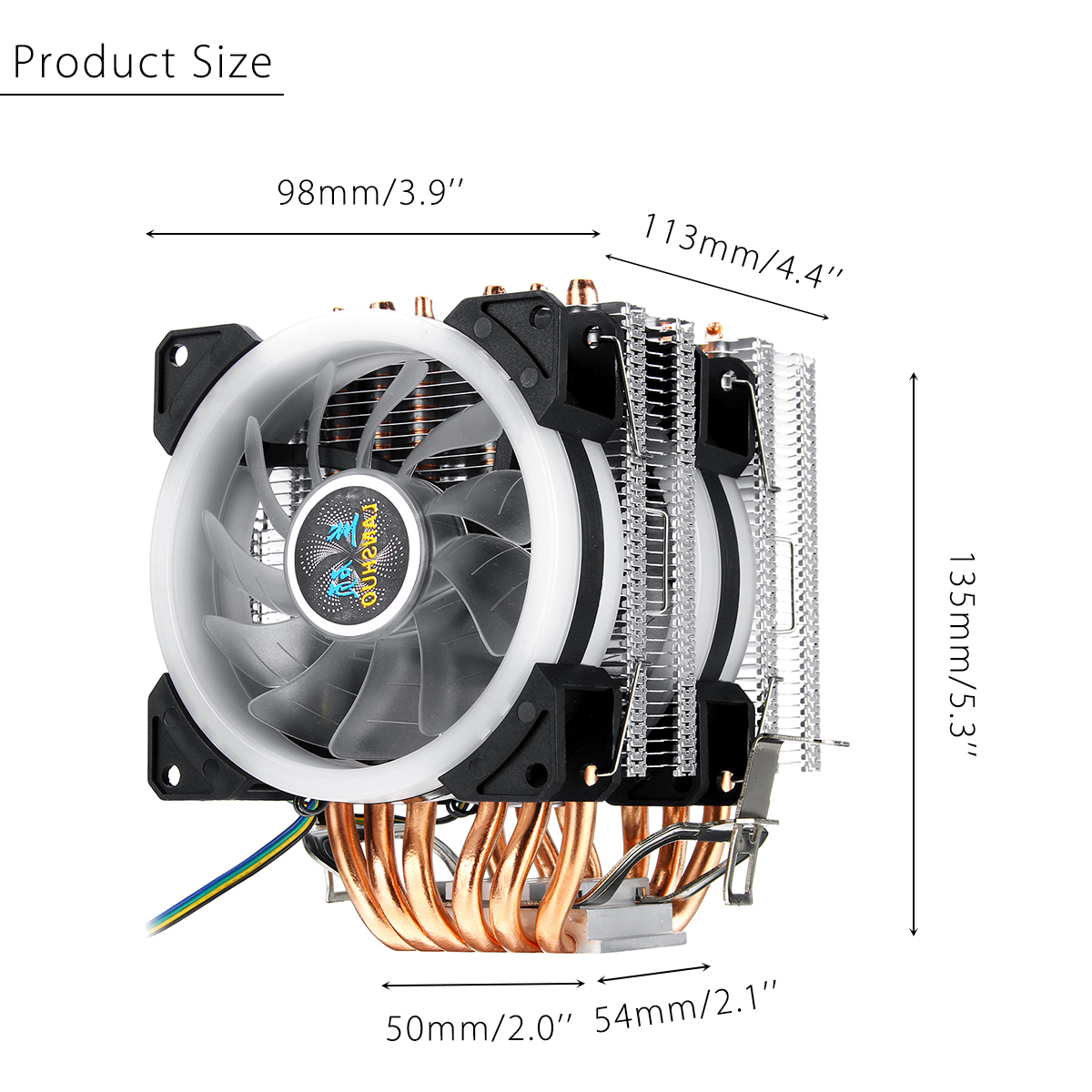

Габариты кулера для процессора – башенные модели охлаждающих систем могут не поместиться в узком корпусе.
Кулер для процессора должен нормально становится на плату, не мешая работе остальных узлов. Например, неправильно подобранные модели с габаритными радиаторами нередко перекрывают соседние слоты оперативной памяти.
Расчетная тепловая мощность вашего CPU должна быть равной или в 2 раза меньшей показателя теплоотвода TDP системы охлаждения.
Уровень шума вентиляторов влияет на комфортную работу.
Кулер для процессора с более высокими показателями TDP будет работать меньше времени в сравнении с маломощными устройствами, которым придется обдувать CPU при полной нагрузке.
Суперкулеры для разогнанных процессоров оснащены тепловыми трубками в количестве более 5 шт. Их делают двухсекционными с несколькими вентиляторами.
Контактная поверхность на подошве башенных систем должна быть ровной и отшлифованной.
Подсветка и декоративный кожух вентилятора – играет чисто декоративную роль.

Рейтинг кулеров для процессора

При комплектации собственного компьютера помимо основных характеристик охлаждающей системы желательно во внимание принимать и компанию производителя. Для примера предлагаем ознакомиться с ТОПовыми кулерами для процессоров нескольких последних лет:

Кулер для процессора Zalman CNPS10X Performa+
– уже не новая, но проверенная и популярная модель от корейского бренда. Охлаждение воздушное, радиатор алюминий-медь, частота вращения 900~2,000 ±10%, установлены подшипники скольжения. Славится бесшумной работой.

Master Air MA410P
– оснащен вентилятором 120 Air Balance, имеет увеличенную площадь основания, 4 тепловые трубки, 56 пластин, ресурс подшипника 160000 ч.

Master Hyper 212 EVO
– башенный кулер, радиатор на 57 пластин общей площадью 6400 см², совместимость со всеми платформами.

Noctua NH-D15
– двухсекционный австрийский кулер, вес с вентиляторами более 1 кг, высота 160 мм, два вентилятора диаметром 120 мм, крепление универсальное, рекомендуется для геймерских компьютеров.

DARK ROCK PRO 4
– премиумный кулер, TDP до 250 Вт, уровень шума 24 дБ, 7 медных тепловых трубок, гидродинамический подшипник.

Модернизация системы крепления радиатора процессора

Остается склеить любым подходящим клеем или двусторонним скотчем пластины между собой и конструкция готова. Перед склейкой необходимо приложить на место пайки процессора и посмотреть, не будут ли мешать выступа паек или запаянные радиоэлементы. Если мешают, то в изоляционной пластине нужно сделать выборку или просверлить в местах касания отверстия. Пластина должна лечь на плату всей плоскостью. После склейки необходимо опять приложить полученную комбинированную пластину и проверить, не будет ли металлическая часть касаться мест паек электролитических конденсаторов. Их, как правило, вокруг процессора много. Все выступающие ножки нужно обрезать бокорезами. Осталось подобрать винты, пружины и шайбы.

Осталось подобрать четыре винта с резьбой М4 длиной 20 мм.

Проверка кулера процессора

Для получения реалистичных тестов применяют ШИМ-контроллеры и управляемый блок питания. Регулируя токи в диапазонах 0-12 В, задают коэффициент заполнения 0-100%. При проверке регистрируют напряжение, потребляемый вентиляторами ток, скорость вращения лопастей, температуру воздуха. Из нескольких устройств лучший кулер для процессора определяют по следующей методике:

Построение графика зависимости скорости вращения от напряжения или коэффициента заполнения ШИМ.
Определение зависимости температуры от скорости вращения в условиях полной загрузки.
Изменение шума при разной скорости вращения.
Зависимость уровня шума от температуры.
Уровень шума при максимальной мощности.

Как разобрать и смазать кулер процессора, видеокарты и блока питания компьютера

При работе системного блока можно услышать гул. Многих пользователей компьютеров это настораживает. Поначалу шум возникает в момент включения системного блока, через несколько минут пропадает. Этот шум исходит от одного из кулеров.

Шум исчезает потому, что смазка нагревается и протекает в подшипник, смазывая его. Однако через некоторое время шум становится постоянным, так как смазка закончилась. Если появился шум в кулере, необходимо смазать подшипник. Если этого не сделать, он износится и придется приобретать новый вентилятор.

Смазку подшипников можно произвести при помощи машинного масла. Используя разные виды смазок, я выбрал наилучшую, которая подходит для подшипников. Она может быть, как самостоятельно изготовлена, так и куплена. Если масло отсутствует, можно воспользоваться моторным маслом, пару капель которого можно добыть при проверке уровня в двигателе.

Однако смазка шариковых подшипников (качения), скольжения не всегда дает хороший результат. Так как шум может происходить из-за износа обоймы, оси, втулки. В таком случае смазка снизит шум на некоторое время. Если обнаружено медленное вращение кулера (причина зависания компьютера, перегрева процессора) или шум, вызванные загустением или полным высыханием смазочной жидкости, новая смазка увеличит срок работы вентилятора вдвое.

Как разобрать кулер компьютера

Конструктивно кулеры ни чем не отличаются. Будь то вентиляторы блока питания, процессора, видеокарты. Отличий несколько- это производительность и способ крепления. Разборка, смазка и сборка кулеров происходит в одинаковом порядке.

Для того, чтоб произвести смазку кулера, следует снять его с радиатора, затем разобрать. Без снятия произвести смазочные работы не удастся, так как поверхность со смазкой прижата к радиатору. Если кулер находится на радиаторе процессора, он закреплен при помощи защелок, которые с первого раза не заметны. Прежде чем приступить к разборке кулера, необходимо со стороны, на которой располагаются провода, отклеить эмблему. Она приклеена липким слоем. Отдирать нужно медленно, ничего не повредив.

Некоторые кулеры имеют резиновую пробку. Она извлекается при помощи острого инструмента. Следует только поддеть ее по краям. Это делается при малейших усилиях, так как пробка не приклеена.

Крыльчатку кулера удерживает пластиковая плоская шайба, которая разрезана и зафиксирована в месте проточки оси. Чтоб извлечь крыльчатку, необходимо снять эту шайбу.

Снимать ее придется двумя инструментами. На глаз определить место разреза сложно, поэтому иголкой проходим по поверхности шайбы, слегка придавливая, пока не нащупаем это место. Отверткой прижмем шайбу около места разреза, а шилом или иглой поддеваем другую сторону. После этих действий шайба выйдет из паза.

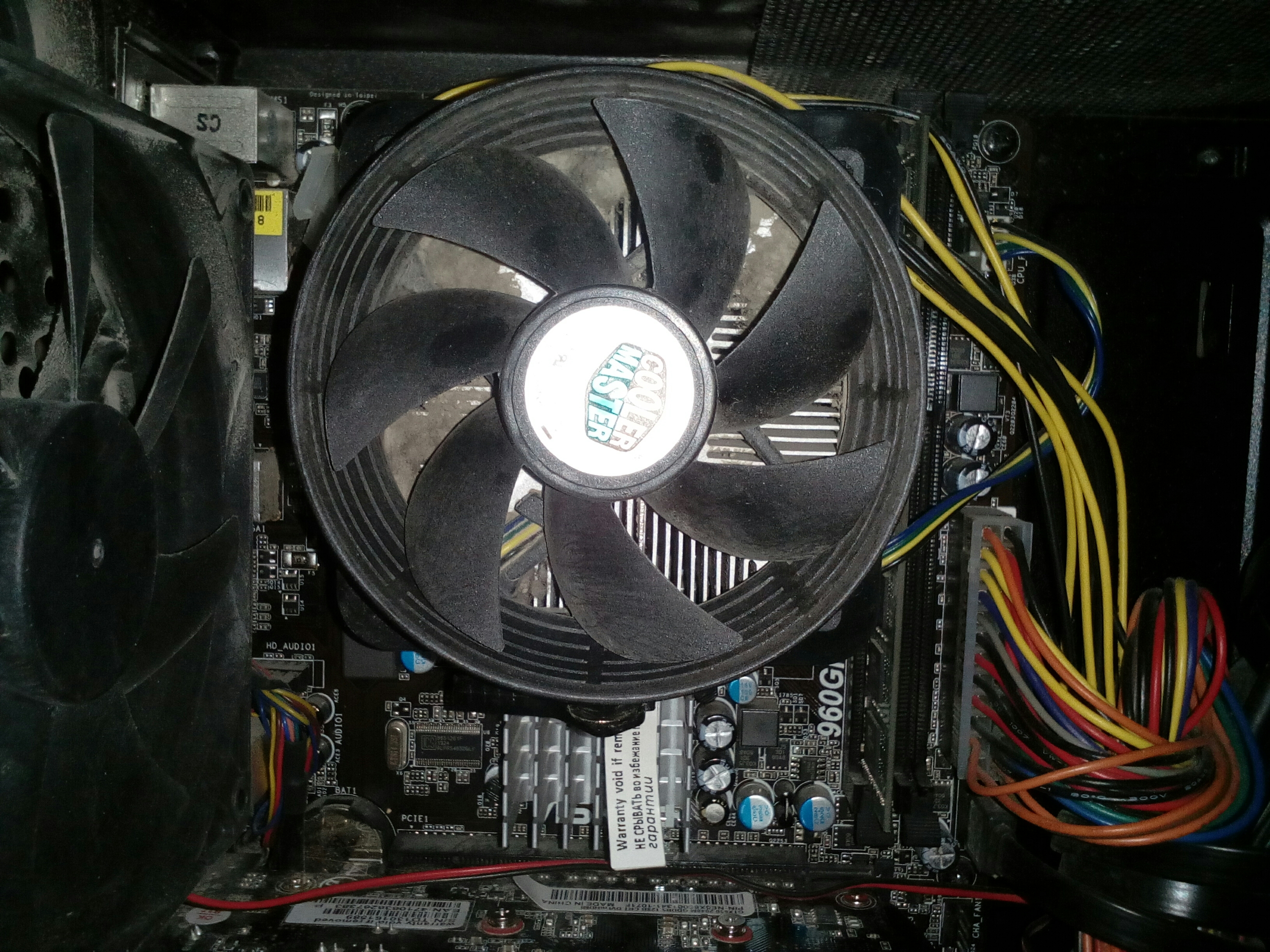

Как установить кулер на процессор?

Крепление системы охлаждения зависит от разновидности модели. Рассмотрим вкратце, как поставить кулер на процессор самого распространенного стандарта:

В устройствах на чипе Intel ножки кулера располагают в установочные отверстия и фиксируют 4-мя защелками.
В процессорах AMD возле сокета имеется пластиковая вставка с язычками, за которые и следует крепить радиатор боксового кулера. Поочередно ушки устройства заводятся за проушины и фиксируются в нужном положении ограничителями.
В большинстве башенных моделей нужно снимать вентилятор и вначале фиксировать backplate (заднюю пластину). Далее кулер без перекосов следует прикрепить болтами. В конце проверяем работоспособность системы.

Как сильно притягивать кулер к процессору?

Большое усилие при установке системы охлаждения прилагать не следует. Крепление для кулера процессора на backplate можно производить до полного упора. При отсутствии задней пластины крутим крепеж крайне осторожно, чтобы не выломать текстолит на плате. В идеале радиатор не должен шататься под пальцами. Закручиваем винты тонкой отверткой двумя пальцами постепенно до исчезновения явного люфта.

Почему прогибается материнская плата

Чистка кулера процессора

Если при осмотре обнаружено, что необходимости в замене вентилятора нет, но на ребрах и лопастях прибора полно пыли, то можно ограничиться «влажной уборкой». Зачастую бесшумный кулер для процессора возобновляет свои свойства после хорошей чистки. Крепежный узел находится под специальной наклейкой. Для фиксации используется пластиковая шайба, которую следует извлекать крайне осторожно. Отсоединяем вентилятор от радиатора, далее очищаем лопасти от грязи, смоченной в спиртовом растворе ватной палочкой.

Как снять процессор с материнской платы

Центральный процессор (ЦП) является основным узлом персонального компьютера (ПК), в задачи которого входит выполнение программ. Собственно, говоря о типе ПК, в первую очередь следует говорить о его ЦП, поскольку именно он определяет максимальную производительность. Замена процессора может производиться в двух случаях: модернизация ПК или выход ЦП из строя.

В первом случае замена процессора обусловлена необходимостью увеличения производительности системы путём установки более быстродействующей микросхемы. Второй случай гораздо более редкий, поскольку из всех узлов ПК вероятность выхода из строя ЦП минимальна. Это объясняется не только относительно высокой надёжностью ЦП, но и тем, что существует минимум два канала защиты его от нежелательных воздействий: теплового и электрического.

Замена ЦП сопряжена с весьма сложной последовательностью действий, выполнить которые без предварительной подготовки достаточно проблематично. Вопросы будут возникать на каждом из этапов этого процесса: от выбора типа заменяемого чипа до технических особенностей самой установки.

Рассмотрим, как установить процессор на материнскую плату более детально.

Этапы установки

Установка процессора на материнскую плату включает в себя несколько этапов:

определение типа используемого ЦП и возможных вариантов замены;
выбора и покупки желаемого процессора;
выбора материнской платы (МП), если есть необходимость в более кардинальной смене «начинки» ПК;
выбора системы охлаждения под новый процессор;
собственно установки ЦП и подключения системы охлаждения.

В том случае, если не производится смена МП, необходимо также знать, как снять процессор с материнской платы компьютера, чтобы освободить место в сокете под новый.

Подбор процессора

Выбор процессора для компьютера производится исходя из потребностей пользователя в быстродействии системы. Однако, если бы всё было так просто, то замена ЦП не представляла бы особых проблем. В настоящее время существует несколько типов процессоров (т.н.

поколений или семейств) отличающихся зачастую не только по быстродействию, но и по конструктивному исполнению. И это в рамках одного производителя.

И, хотя сейчас число основных производителей процессоров для ПК всего два – это Intel и AMD, у каждого из них существует несколько семейств микросхем, зачастую радикально отличающихся друг от друга.

В случае, если нет необходимости в замене МП, для подбора процессора следует знать, какие процессоры поддерживает имеющаяся в наличии материнка. Как правило, это напрямую зависит от типа сокета, используемого в ней. Сокетом называется разъём для подключения процессора. Например, материнки с сокетом LGA1151 поддерживают только процессора, произведенные в конструктивном исполнении, соответствующем разъёму стандарта LGA1151.

Кроме того, даже в рамках одного сокета ЦП могут отличаться по электрическим параметрам. Поэтому, обязательно необходимо знать, какие именно типы ЦП могут поддерживаться МП.

Это можно посмотреть в инструкции по МП. Если таковая отсутствует, можно обратиться в службу поддержки производителя и скачать инструкцию из интернета.

Выбор материнской платы

В том случае, если все ЦП, поддерживаемые МП, не удовлетворяют необходимым требованиям программного обеспечения, вместе с процессором производится и смена материнки. Этот процесс называется «смена платформы».

Важно! Смена платформы – это, по сути, приобретение нового ПК, поскольку ряд устройств (например, оперативная память) могут быть несовместимы с новой платформой, и менять придётся также и эти устройства.

В случае выбора материнки, она должна полностью соответствовать типу используемого ЦП как по типу сокета, так и по его электрическим параметрам (аналогичные уровни напряжений, распределение ножек на контактных площадках и т.д.)

Кроме того, формат материнской платы должен быть подходящим для типа используемого корпуса, количество подключаемых внешних устройств должно быть не меньшее, чем существует у пользователя, количество разъёмов для подключения вентиляторов также должно быть соответствующим и т.д.

Выбор охлаждения

Система охлаждения (СО) для нового ЦП должна соответствовать следующим требованиям:

Механическая совместимость с типом используемого ЦП и МП.
Мощность тепла, рассеиваемого СО, должна быть не меньше (а лучше даже на 10-20% больше) максимальной мощности, выделяемой ЦП при его максимальном быстродействии.
Габариты СО должны быть такими, чтобы она помещалась в корпусе.

Разъём питания активной части СО (вентилятора) должен быть совместим в соответствующим разъёмами на МП.

Как смазать кулер на процессоре?

С течением времени смазывающие вещества утрачивают свойства и требуют замены. Чтобы получить максимально тихий кулер для процессора, место его установки и вал крыльчатки обрабатываем специальной смазкой. При обнаружении мелкого люфта следует использовать масло повышенной вязкости. Чтобы оно распределилась равномерно, прокручиваем вентилятор несколько раз вокруг оси перед установкой. Излишки масла удаляем.

Почему кулер процессора работает рывками?

Прерывистое вращение вентилятора не всегда сигнализирует о неисправности. При небольших нагрузках управление кулером процессора периодически останавливает устройство. При запуске тяжелых программ, когда теплоотдача усиливается, оно работает постоянно. Если рывки случаются независимо от нагрузки, то нужно произвести осмотр, смазку подшипников, почистить радиатор от пыли. При серьезных неисправностях рекомендуется изучить инструкцию, как снять кулер с процессора, и произвести полную замену вышедшей из строя системы охлаждения.

Как снять радиатор процессора закрепленного на клипсах

GAMMAXX 300 DEEPCOOL- Воздушное охлаждение для процессора

AMD AM4 Ready.（NOTE: For manuals, please refer to FM2+/FM2/FM1/AM3+/AM3/AM2+/AM2）
Система оснащена несколькими крепежами для поддержки платформ Intel LGA1366/115X/775 и AMD AM4/FM2/FM1/AM3+/AM3/AM2+/AM2/K8.
3етыре тепловых трубки из спекаемого порошка контактируют непосредственно с поверхностью процессора для быстрого отвода тепла и предотвращения перегрева.
вентилятор 120 х 25 мм ШИМ-управление обеспечивает баланс между производительностью и уровнем шума.
Чтобы установить систему охлаждения, не придется переставлять материнскую плату.
Высокоэффективное решение для охлаждения мощностью 130 Вт.
Поддержка процессора LGA2011 опциональна.

Применение

Intel Socket 130W

LGA1366/LGA1200/1151/1150/1155/LGA775

High End Desktop i9/i7

Core i7 Extreme/i7/i5/i3

Core 2 Extreme/Quad/Duo

Pentium/Pentium G

Celeron/Celeron G

AMD Socket 125W

AM4/AM3+/AM3/AM2+/AM2/FM2+/FM2/FM1
(NOTE: Manuals for AM4, please refer to FM2+/FM2/FM1/AM3+/AM3/AM2+/AM2)

Ryzen

APU A12/A10/A8/A6/A4

FX 8/6/4-Core

Phenom II X6/X4/X3/X2

Athlon II X4/X3/X2

Athlon X4

технические спецификации

Product Габаритыs	121X75.5X135.7 mm
Размеры радиатора	110X57.2X130.56 mm
Вес	433 g
Количество тепловых трубок	Ø6 mm×3 pcs
Размеры вентилятора	Φ120X25 mm
Скорость вентилятора	900~1600 RPM±10%
Воздушный поток	55.5 CFM
Давление воздуха	2.03 mmAq
Уровень шума вентилятора	≤21 dB(A)
Тип коннектора вентилятора	4-pin PWM
Тип подшипника	Гидродинамический подшипник
Номинальное напряжение вентилятора	12 VDC
Fan Rated Current	0.11 A
Энергопотребление вентилятора	1.32 W
EAN	6933412708124
P/N	DP-MCh4-GMX300

Pазмер

Как снять кулер с процессора?

марка сейчас не так важна, почти все из китая. нужно подбирать по параметрам. технология вращения подшибника. материал радиатора. диаметр вентилятора и его шумность и возможности крепления. могу посоветовать только Cooler Master. работает около 5 лет без проблем

Обычно подбирают кулер процессора по TDP — рассеиваемой тепловой мощности. Например, у моего процессора i3-4130 по данным Интел TDP равно 54 ватта, это максимально выделяемая процессором тепловая энергия. Поэтому кулер для него нужно выбирать из этих соображений. Обычно производители кулеров пишут на какое тепловыделение рассчитан кулер. Второй параметр — это шумовые характеристики кулера, это тоже обычно указывается в его параметрах. Для домашнего компьютера желательно выбрать кулер потише. У меня стоит Zalman Optima, у него обороты начинаются от 1000об/мин и шум от 17дБ, при работе его практически не слышно, а больше 20дБ уже считается кулер шумным. Кулер в принципе можно брать с запасом по мощности, ничего страшного, вдруг вы поменяете процессор на более мощный. Также важен интерфейс подключения, лучше купить кулер с 4-пиновым разъемом с возможностью автоматической регуляции оборотов материнской платой, он работает более экономно, при отсутствии нагрузки (а это большинство времени работы компьютера) он обороты сбрасывает. Все остальное по усмотрению, внешний вид, материалы (кому-то нравятся медные кулеры или с медными вставками), тип подшипника, наличие управляющей панельки и пр. Читаем интернет, вникаем, соотносим, выбор кулеров сейчас очень большой, выбрать есть из чего.

Для начала полностью удалить с процессора и радиатора старую пасту. Потом взять новую пасту, нанести немного на процессор, распределить по площади процессора тонким слоем (я использую старую сим-карту от мобильника как шпатель) и собрать систему охлаждения обратно.

Максимальная рабочая температура процессора intel core i3-4170 составляет 72 градуса по Цельсию. Вообще Интеловские процессоры самые выносливые и сгорают примерно на 150 градусах по Цельсию, но скорее выключится компьютер, чем сгорит этот процессор. AMD я слыхал гораздо хуже в плане температуры.

Все зависит от Вашего процессора и Ваших же приоритетов и требований к кулерам.Также зависит от материнской платы и оперативной памяти.Радиаторы на оперативной памяти могут быть слишком высокими,а дополнительное охлаждение(кулер и т.д.) на радиаторы на материнской плате создают трудности при установке охлаждения на процессор.Все надо заранее просчитать.Я тоже выбирал СО(правда на интел) и перебрал много вариантов.Особенность процессоров АМД в том,что они долго остывают,а посему СО должно быть с хорошим охлаждением(мощный куллер,а то и два)но вся конструкция тогда весит чуть-ли не килограмм,это тоже надо учитывать,чтобы в комплекте шла мощная полоса-подставка.Из брендов могу посоветовать фирмы Noctua,Arctic Cooling(у меня на видюхе стоит и паста этой фирмы),Thermalright и конечно Zalman.

Как установить кулер ЦП: охладите процессор

Итак, вы установили свой процессор. Пришло время для более сложной части. После того, как у вас есть процессор, вы должны убедиться, что он будет оставаться прохладным с одним из лучших кулеров для процессора. Если вы установите его некачественно (или забудете установить его вообще), ваш процессор будет нагреваться быстрее и сильнее, чем должен, и в конечном итоге он может выключить ваш компьютер, чтобы защитить себя. Итак, вы хотите убедиться, что ваш кулер установлен правильно, и мы поможем вам с пошаговыми инструкциями, не устанавливая кулер для процессора.

1. Проверьте наличие или нанесите термопасту

Кулер процессора не попадает прямо на процессор. Должен быть тонкий слой термопаста, который устраняет любые зазоры между крышкой процессора и основанием кулера вашего процессора. Некоторые кулеры поставляются с уже нанесенной термопастой, поэтому проверьте нижнюю часть вашего холодильника или руководство, чтобы увидеть, была ли на него предварительно нанесена термопаста.

Если на ваш кулер предварительно нанесена термопаста, вы готовы к работе. НЕ наносите второй слой термопасты.

Если на кулер еще нет термопасты, нанесите термопасту на верхнюю часть крышки процессора. Вы должны наносить только небольшую сумму, хотя существует множество школ о том, как вы должны ее применять. Вы можете просто поставить маленькую точку размером не больше горошины в центре крышки процессора.

Другие подходы к нанесению термопаста включают растягивание линии по крышке ЦП или нанесение пасты на ЦП, а затем равномерное нанесение пасты с помощью кредитной карты.

( Примечание: Если на вашем процессоре осталась термопаста от предыдущего кулера, не полагайтесь на это.Удалите старую термопасту и нанесите заново.

2. (Необязательно) Установите стойки и / или установите кронштейн за материнской платой.

В зависимости от комбинации вашего кулера и материнской платы вам может потребоваться дополнительное оборудование для установки. Это могут быть стойки, которые ввинчиваются в материнскую плату в корпус, скоба, которая находится за материнской платой для подключения кулера, или, скорее всего, и то, и другое. Если в вашем кулере есть эти компоненты, проверьте, какие из них подходят для вашей материнской платы и процессора, и подключите их сейчас.

Если вы устанавливаете кулер для воды, сейчас самое время прикрепить радиатор к корпусу.

(Изображение предоставлено: Future)

3. Выровняйте кулер процессора

Возьмите кулер и держите его над процессором, аккуратно совместив винты (или любой другой тип разъема, который он использует) с отверстиями в материнской плате или стойки, которые вы установили ранее. Опустите кулер на процессор. ( Примечание: Возможно, вам придется снять вентиляторы с кулера при установке кулера, хотя это не обязательно для всех кулеров.)

(Изображение предоставлено в будущем)

4. Прикрепите кулер ЦП

Установив кулер ЦП, вкрутите (или вставьте) разъемы, используя Х-образный узор. Сначала напрягитесь слабо, затем увеличивайте напряжение с каждым проходом, не задействуя в нем много мышц. Не оборачивайте ЦП квадратом, так как это может создать неравномерное давление на процессор и повлиять на охлаждение.

5. Присоедините все вентиляторы

Если вы сняли какие-либо вентиляторы с кулера ранее или их еще нужно установить, вы можете прикрепить их к кулеру сейчас.Способ их подключения будет зависеть от вентиляторов и вашего кулера, поэтому обратитесь к руководству.

Если вы используете кулер для воды, вам необходимо соединить радиатор, любые резервуары с охлаждающей жидкостью и водяной насос друг с другом.

(Изображение предоставлено: Future)

Подключите все к розетке

После того, как вы все подключили, вам необходимо убедиться, что все это имеет питание. От водяных насосов до вентиляторов воздухоохладителя и вентиляторов радиатора — всем этим деталям требуется питание. В большинстве случаев простой вентилятор с воздушным охлаждением будет иметь специальный разъем на материнской плате (он может выглядеть так: «CPU_FAN»).Какой бы ни была ваша установка, убедитесь, что у вас все подключено к соответствующему источнику питания.

С этим, все готово.

Как удалить термопасту

Если вы ищете, как очистить термопасту, есть большая вероятность, что вы пытаетесь создать свою собственную игровую установку, выполнять свои собственные задачи по обслуживанию компьютера или на самом деле что-то делать со своим растущий интерес к разгону.

Простое удаление термопасты

Старая, потрескавшаяся, засохшая или неправильно нанесенная термопаста — одна из наиболее распространенных причин перегрева компьютеров.Внутри него вентилятор или другая система охлаждения на самом деле не выполняет своей функции по предотвращению нагрева вашего ПК или ноутбука.

В этом случае не имеет значения, использовали ли вы в прошлом термопасту высшего качества. Вам необходимо удалить и заменить термопасту свежей аппликацией. Мы уже подробно рассказали, как наносить термопасту. Вот 12-шаговое руководство по ее удалению:

Шаг 1. Зачем нужно удалять термопасту

Решите, действительно ли вам нужно удалить термопасту.Это не так просто, как снять наклейку, проштампованную снаружи корпуса процессора. На самом деле процесс состоит из нескольких этапов и требует особой осторожности.

Удаление термопасты необходимо в следующих случаях:

Вы собираете свой собственный компьютер — термопаста не является обязательной для всех, кто создает игровой ПК, но вы будете ее использовать. Он установлен на каждом кулере процессора. Если вы покупаете послепродажный охладитель, вы, скорее всего, получите вместе с ним термопасту (которую вам нужно будет нанести самостоятельно).
Каждый раз, когда радиатор ослабляется (или когда вы его снимаете) — Если радиатор смещается по ошибке или в результате регулярного износа, вы должны удалить остатки старого приложения и заменить его. Если оставить радиатор незакрепленным, это может вызвать перегрев.
Если температура вашего ЦП выходит из-под контроля — Иногда радиатор ЦП становится слишком горячим на ощупь, и вам нужно будет проверить, что происходит. Пока ничего не удаляйте. Обязательно используйте инструменты измерения температуры ЦП, чтобы перепроверить.

Обратите внимание, что вопреки распространенному мнению, очистка процессора от термопасты не приведет к повышению производительности. Должна быть другая основная причина, по которой процессор не достигает оптимальной производительности.

Шаг 2: Техническое обслуживание оборудования и программного обеспечения

Требуется ли программное обеспечение для удаления термопасты? Не совсем. Есть возможность дважды проверить температуру процессора с помощью временных инструментов (даже в Windows есть встроенный) или контролировать тактовую частоту с помощью такой программы, как CPU-Z.Но в таком программном обеспечении нет необходимости.

Если вы подтвердили, что старая термопаста требует нового приложения, пора узнать, как правильно очистить термопасту от процессора.

Шаг 3: Устранение неполадок процессора

Вам не нужно быть специалистом по ремонту компьютеров, чтобы знать, что с вашим процессором что-то не так, если вы пытаетесь его включить, но он сразу же выключается без предупреждения.

Есть два способа немедленно узнать, можно ли решить эту проблему с процессором путем очистки и замены термопасты:

Слушайте вентилятор вашего компьютера.Если вы загружаете компьютер, слышите, как вентилятор вращается, но затем быстро выключается, это означает, что ваш процессор обнаруживает проблему с охлаждением или перегревом.
Если компьютер выключается сразу после попытки его включения. Обычно компьютер пытается перейти непосредственно к POST (самотестирование при включении). Но если компьютер обнаружит поврежденный процессор, он не будет выполнять POST, как ожидалось.

Если ни одна из этих двух проблем не является виновником, возможно, вам придется копнуть глубже и открыть ЦП, чтобы проверить систему охлаждения, материнскую плату или другие компоненты.

Шаг 4. Проверьте вентилятор радиатора и убедитесь, что он установлен.

Перед тем, как погрузиться в изучение того, как удалить термопасту с процессора, вы должны сначала проверить вентилятор радиатора.

Он слабо подключен к ЦП? Он поврежден?

Во-первых, вы можете зайти в свой BIO и проверить скорость вращения вентилятора процессора. Если кажется, что он работает, но температура процессора все еще слишком высока, проверьте вентилятор радиатора внутри.

Затем необходимо проверить вентилятор, правильно ли он установлен.Если это не так, очистите его, повторно нанесите термопасту и убедитесь, что теперь он гораздо более стабильно подключен к процессору.

Шаг 5: Снимите радиатор

В зависимости от того, какой у вас радиатор, откройте защелку или отпустите фиксирующие зажимы, которые удерживают радиатор прикрепленным к процессору.

Поверните вентилятор или кулер процессора сначала по часовой стрелке, затем против часовой стрелки. Повторите, если это не ослабило соединение между крышкой вашего процессора и его радиатором.

Медленно потяните радиатор вверх, но не тяните за него процессор.

Хотя позже вы собираетесь очистить процессор от термопасты, сейчас не время для этого. Высохшая или потрескавшаяся паста все еще может быть плотно приклеена к процессору. Если вы не будете достаточно осторожны, вы можете случайно повредить контакты или, что еще хуже, вытащить процессор.

Шаг 6: Извлечение ЦП

Теперь, когда у вас есть радиатор, ничто не мешает вам извлечь ЦП, кроме фиксирующей защелки. Обычно это делается для того, чтобы ваш процессор надежно удерживался в гнезде.

Мягко приподнимите защелку. Определите, нужно ли повернуть защелку или немного сдвинуть ее наружу. Если да, то делайте это осторожно. В большинстве случаев защелка находится под давлением.

Для процессоров AMD лучше всего поднимать процессор прямо вверх, чтобы не погнуть контакты.

Шаг 7: Подготовка к удалению термопасты

Подготовка рабочего места и материалов — это первый шаг на пути к удалению термопасты.

Вам понадобится спирт (предпочтительно изопропиловый спирт от 70% до 90%).
Бумажное полотенце или ткань из микрофибры
Тюбик с термопастой

Спирт и бумажное полотенце / ткань из микрофибры используются для удаления засохшей или потрескавшейся термопасты, которая может прилипнуть к процессору.

Убедитесь, что вы идете в хорошо освещенную комнату, когда очищаете старую термопасту. Скорее всего, вы не удалите всю старую пасту полностью, но правильное освещение может гарантировать, что вы получите хотя бы всю пасту, видимую невооруженным глазом.

При выборе термопасты будьте осторожны с марками на металлической основе, поскольку они могут повредить оборудование, такое как материнская плата.

Шаг 8: Удаление пасты

На самом деле не существует правильного и неправильного способа очистки термопасты или продукта, разработанного как средство для удаления термопасты, потому что вы можете использовать бытовые товары для удаления старой пасты или соединений с процессора.

Вот как:

Приобретите салфетку из микрофибры или бумажное полотенце.
Смочите выбранную среду спиртом.
Проверьте процессор, отметив области с наибольшим количеством термопасты.Осторожно протрите эти пятна тканью / бумажным полотенцем, смоченным спиртом.
Сделайте то же самое с радиатором.
Возможно, вам потребуется второй прогон и для процессора, и для радиатора.

Этот шаг чрезвычайно важен, поэтому не торопитесь чистить свой процессор. Новый слой термопасты не приклеится, если на нем остались старые куски пасты.

Шаг 9: Переустановите ЦП

Теперь, когда вы удалили старую термопасту с ЦП, вы можете переустановить ее.

Найдите золотую стрелку на ЦП и совместите ее со стрелкой, нанесенной на разъем ЦП. В зависимости от процессора и сокета это может быть треугольник, выемка или другая направляющая, которая поможет вам вернуть процессор на его правильное место.
Возьмитесь за ЦП с двух сторон и медленно опустите его вниз, вставляя в гнездо. Не сдвигайте ЦП, так как это может повредить контакты. Не применяйте давление или силу при установке процессора на место.
В завершение закройте крышку гнезда (или опустите защелку), которая должна надежно установить процессор в исходное положение.

Шаг 10: Нанесите новую термопасту

Есть разные способы нанести новую термопасту на процессор. Вы можете нанести пасту, используя кисть, или наденьте латексные перчатки и указательный палец, чтобы нанести пасту. Некоторые даже наносят толстый крестик или счастливое лицо прямо в центре процессора.

Самый популярный метод нанесения — это бросить тонкий шарик термопасты в центр процессора. Убедитесь, что вы поместили достаточно количества, чтобы не повредить материнскую плату.

Если вы используете термопасту, которая не является электропроводящей, просыпание термопасты по краям не должно быть проблемой. Просто аккуратно сотрите излишки пасты салфеткой из микрофибры и небольшим количеством спирта.

Шаг 11: Установите радиатор на место

Убедитесь, что радиатор чистый и на нем нет пыли.

Медленно опустите его прямо на процессор. Поскольку недавно нанесенная термопаста все еще немного влажная, не сдвигайте радиатор при повторной установке. Не пытайтесь его опустить.Просто позвольте весу радиатора распространить термопасту и заставить ее прилипнуть к процессору.

Не беспокойтесь, если излишки пасты потекут по краям, просто используйте микрофибру или бумажное полотенце, чтобы легко удалить протечки. При этом убедитесь, что на ткань или бумажное полотенце не капает спирт, так как капля спирта может повредить другие компоненты.

Чтобы закрепить радиатор, найдите защелку и зафиксируйте ее на месте.

Не забудьте снова подсоединить кабели и все остальное, что вы сняли, когда вытащили процессор и радиатор.

Шаг 12: Включите и проверьте ПК

Закройте корпус процессора и закрепите его винтами (при необходимости). Верните все кабели в исходное положение.

Попробуйте включить компьютер. Он загрузится нормально, если вы поменяли процессор, но сохранили старую материнскую плату. Если он не загружается должным образом, проверьте, распознает ли ваш компьютер недавно переустановленный процессор.

Если вы установили новый процессор или материнскую плату, а компьютер не включается, вам может потребоваться переустановка операционной системы.

После нормальной загрузки компьютера опасайтесь любого шума от вентилятора или системы охлаждения. Часто это первый признак того, что вы допустили ошибку на любом из вышеперечисленных шагов.

Как установить процессор AMD

Если вы перешли на эту страницу, вы купили процессор AMD, который хотите установить. Если вы не уверены, что ваш процессор AMD, есть простой способ узнать: если нижняя часть покрыта золотыми штырями, это AMD. (У процессоров Intel вместо них плоские точки.)

1.Откройте рычаг розетки.

Процессоры AMD подходят для сокетов AM2, AM2 + или AM3. Розетки очень похожи, поэтому инструкция по установке такая же.

Чтобы установить процессор в гнездо, сначала поднимите рычаг. Эта ступенька отсоединяет планку с одной стороны и поднимается вертикально над доской. Эта процедура приведет к очень небольшому перемещению разъема, совместив отверстия в пластиковом разъеме с разъемами под ним. Процессор должен встать на место без усилия, отсюда и тип сокета: с нулевым усилием вставки (ZIF).

2. Установите процессор.

Процессор можно вставить в сокет только одним способом. Убедитесь, что стрелка наверху процессора совмещена со стрелкой на разъеме процессора. Осторожно вставьте процессор на место. Вы должны почувствовать, как он встал на место, когда он полностью вставлен. Если
кажется, что вам нужно приложить слишком много усилий, остановитесь и проверьте, правильно ли выровнен процессор.

Когда процессор полностью вставлен, проверьте его, чтобы убедиться, что он плотно прилегает к пластиковому разъему.Если это не так, осторожно нажмите на непромокаемые участки. Нажмите на рычаг вниз и защелкните его, чтобы зафиксировать процессор.

3. Нанесите термопасту.

Термопаста заполняет невидимые микротрещины на поверхности процессора и кулера, обеспечивая эффективный теплообмен между ними. Вы можете обнаружить, что ваш вентилятор предварительно покрыт термопастой, и в этом случае вы можете пропустить этот шаг.

Если нет, вам нужно будет подать заявку самостоятельно.Сделать этот шаг несложно. Сначала выдавите крошечный шарик термопасты в середину процессора. Используйте тонкий плоский край, например кредитную карту, чтобы распределить состав так, чтобы поверхность процессора была полностью покрыта. Не наносите ее на боковую поверхность процессора и при необходимости добавьте еще термопасты.

4. Установите радиатор.

Если вы используете кулер стороннего производителя, ознакомьтесь с инструкциями по его установке. Если вы используете кулер AMD, который идет в комплекте с вашим процессором, установить его очень просто.Вокруг процессорного сокета — пластиковое крепление кулера с двумя выступающими выступами. Они предназначены для удерживания зажимов радиатора.

Возьмите радиатор и откройте его ручку. Установите металлический зажим (без ручки) на один узел и плотно прижмите его к креплению процессора. Поместите радиатор поверх процессора. Наденьте оставшийся металлический зажим на второй узелок, а затем закройте ручку. Эта процедура потребует небольшого усилия, чтобы опустить ручку.

Купите процессоры AMD на Amazon сейчас .

9 способов охлаждения процессора

Ваш процессор слишком горячий? В этом руководстве мы рассмотрим девять различных методов, которые вы можете попробовать, чтобы снизить температуру процессора.

Одна вещь, которой вы не должны подвергать компоненты вашего компьютера, — это чрезмерное нагревание. Электронные устройства, как правило, плохо себя чувствуют, когда становятся слишком горячими. И, если они достигнут слишком высоких температур, они могут полностью выйти из строя.

Это особенно верно для ЦП вашего компьютера.Если у вас есть компьютер или ноутбук, важно убедиться, что ваш процессор работает в нормальном диапазоне температур. Процессоры будут нагреваться, поскольку им будет предложено выполнять больше процессов. Однако при наличии надлежащих мер по охлаждению вы можете гарантировать, что ваш процессор не будет слишком горячим — даже при высокой нагрузке на него — и не столкнетесь с какими-либо проблемами.

На самом деле, есть только два основных способа снизить температуру, при которой работает ваш процессор: обеспечить лучшее охлаждение или получить процессор, который работает при более низких температурах.Однако есть много разных способов улучшить охлаждение вашего процессора. В этом руководстве мы рассмотрим девять различных способов снижения температуры процессора. Итак, если вам интересно, как снизить температуру процессора, продолжайте читать.

Также прочтите, Safe CPU Temps: How Hot Should My CPU Temps.

1. Очистите компьютер

Если у вас старый компьютер или ваш компьютер находится в пыльном месте, первое, что вам нужно сделать, если температура вашего процессора слишком высока, — это открыть компьютер и почистить его.

Скопление пыли в корпусе может снизить производительность вентиляторов корпуса и уменьшить воздушный поток, что не позволит вашему процессору получить должное охлаждение, в котором он нуждается. Регулярная очистка компьютера от пыли — важная часть ухода за ним. И это еще более важно, если у вас есть ноутбук, поскольку ноутбуки меньше по размеру и имеют ограниченный воздушный поток, поэтому любые дополнительные ограничения, вызванные накоплением пыли, могут резко повлиять на температуру вашего процессора.

Чрезмерное количество пыли внутри вашей системы и на вентиляторах корпуса может ограничить поток воздуха, что приведет к повышению температуры внутри вашего корпуса и сделает ваш процессор более горячим.

Самый простой и распространенный способ очистить компьютер — это использовать баллончик со сжатым воздухом, чтобы выдувать пыль с компьютера. Упаковка из 3-х упаковок сжатого воздуха обойдется вам всего в ~ 20 долларов и прослужит вам довольно долго.

Лично у меня есть воздушный компрессор, который я использую для домашних работ и для заполнения шин моей машины. И я также использую воздушный компрессор (с насадкой для обдува), чтобы очистить свой компьютер. Это действительно хорошо работает, поскольку воздушный компрессор может создавать намного большее давление.Мне просто нужно отвести шланг немного дальше назад, чтобы не повредить ни один из компонентов внутри моей системы.

Выдувая пыль из компьютера, рекомендуется как можно больше сосредоточить внимание на вентиляторах внутри системы, а также вокруг любых вентиляционных отверстий или отверстий в вашем корпусе, куда может входить (или выходить) воздух.

2. Нанесите еще раз термопасту

После очистки компьютера следующее, что вам нужно сделать, это повторно нанести термопасту. Если ваш компьютер более старый или вы не наносили повторно термопасту, которая проходит между вашим процессором и вентилятором / радиатором процессора, возможно, вы наблюдаете более высокие температуры из-за разрушения термопасты.

Чтобы повторно нанести термопасту, просто нанесите небольшую каплю пасты размером с горошину на заднюю часть процессора, а затем переустановите кулер процессора поверх нее. Давление от кулера вашего процессора приведет к правильному распределению пасты.

В этом случае вам нужно снять кулер ЦП и очистить контактные точки на кулере ЦП и заднюю часть ЦП. Я обычно использую лезвие бритвы, чтобы соскрести как можно больше остатков термопасты, а затем тряпкой без ворса удаляю остатки.Вы можете смочить ткань 90% изопропиловым спиртом для более тщательной очистки, но сухая ткань без ворса подойдет.

После того, как вы их очистили, снова нанесите каплю термопасты размером с горошину. Если вам нужна новая термопаста, ознакомьтесь с нашим руководством по лучшей термопасте.

3. Если у вас плохая организация кабелей, исправьте ее

Наконец, после того, как вы очистили корпус и повторно нанесли термопасту, вам нужно проверить расположение кабелей. Как правило, система организации кабелей не обязательно должна быть идеальной.Но если это действительно плохо, и у вас есть кабели, нависающие над вашими основными компонентами, или множество неиспользуемых кабелей, ограничивающих воздушный поток, это может способствовать более высокой температуре вашего процессора.

Это пример настолько плохой организации кабелей, что потенциально может ограничивать воздушный поток внутри корпуса.

В таком случае было бы неплохо перенаправить кабели таким образом, чтобы обеспечить больший поток воздуха внутри корпуса. Для вдохновения ознакомьтесь с нашей публикацией о 23 примерах правильной прокладки кабелей.

4. Модернизируйте процессорный кулер

Если вы очистили свой компьютер, повторно нанесли термопасту на кулер ЦП / ЦП, и вы убедились, что у вас есть подходящая кабельная разводка в вашем случае, и у вас все еще температура процессора слишком высока, вы можете попробуйте обновить кулер для процессора.

Конечно, если у вас уже есть кулер среднего класса или лучше, у вас могут быть большие проблемы. Но если вы используете стандартный кулер, а ваши температуры находятся на более высоком уровне, переход на приличный воздухоохладитель или даже жидкостный кулер AIO может помочь вам вернуть температуру вашего процессора в нормальный диапазон.

Рекомендации по кулерам ЦП можно найти в следующих двух руководствах:

5. Добавьте в систему больше вентиляторов корпуса (или перенастройте их)

Если у вас уже есть надежный кулер для ЦП или вы недавно перешли на него, и у вас по-прежнему , температура процессора выше, чем обычно, возможно, ваш корпус не обеспечивает достаточный поток воздуха в вашу систему. Если это так, то вы захотите проверить и посмотреть, можете ли вы добавить несколько дополнительных вентиляторов в существующий корпус, чтобы попытаться увеличить воздушный поток внутри вашей системы.

Добавление большего количества корпусных вентиляторов в вашу систему может обеспечить достаточный дополнительный воздушный поток в вашей системе, чтобы помочь вернуть высокую температуру процессора под контроль.

Если у вас уже много поклонников, вы можете попробовать изменить их конфигурацию. Если все ваши вентиляторы втягивают воздух в вашу систему, и у вас нет вентиляторов, настроенных на вытяжную конфигурацию, положительное давление в вашем корпусе не позволит большему количеству тепла выйти из корпуса, что может привести к отказу процессора. работает при необычно высоких температурах.С другой стороны, если все ваши вентиляторы настроены на выпуск воздуха из вашего корпуса, то отрицательное давление в вашем корпусе может привести к более высокой, чем обычно, температуре процессора.

Итак, если ваши вентиляторы не настроены должным образом (где у вас столько же поступающего воздуха (или, по крайней мере, довольно похожего уровня), сколько у вас выходит), вы можете также поиграть с ними, чтобы увидеть если это поможет снизить температуру процессора.

6. Обновите свой компьютер Case

Если ничего из вышеперечисленного не работает или вы просто пытаетесь максимально снизить температуру процессора, вы можете попробовать купить новый компьютерный корпус с улучшенной циркуляцией воздуха.

Корпус Thermaltake Core X71 full tower обеспечивает хорошую вентиляцию и поддержку дополнительных вентиляторов, чтобы максимизировать воздушный поток и поддерживать охлаждение компонентов внутри.

Чтобы найти корпус с улучшенной циркуляцией воздуха, рекомендуется поискать корпус побольше (больше места означает, что ваши компоненты не будут так близко размещены), с вентилируемой передней и верхней панелью и множеством вариантов для установки. больше поклонников.

Рекомендации по корпусу можно найти в нашем Руководстве для покупателя корпуса для ПК.

7. Ускорьте работу существующих поклонников

Один из способов увеличить поток воздуха в системе, чтобы охладить процессор, — это использовать программу вроде SpeedFan, которая заставит ваши вентиляторы работать на более высоких скоростях. Чем быстрее они вращаются, тем больше воздуха может быть перемещено в ваш корпус (и из него), что поможет вашей системе и вашему процессору работать при более низких температурах.

8. Для пользователей ноутбуков — кулер для ноутбуков

Когда я впервые начал играть в World of Warcraft, у меня был действительно дрянной ноутбук.Ноутбук с трудом запускал WoW на самых низких настройках. На более низких настройках я бы получил ~ 20 FPS и , по крайней мере, смогу играть в игру. Однако после игры в течение 20–30 минут ноутбук (и процессор) сильно нагреваются, частота кадров упадет до менее 10 кадров в секунду, и я не смогу играть в игру.

Итак, у меня было одно решение: подключить ноутбук к телевизору с помощью кабеля HDMI, поставить мой ноутбук на вентилятор с большим окном и использовать дополнительную клавиатуру, чтобы играть в игру без падения до 10 кадров в секунду. .

Если ваш ноутбук становится слишком горячим, охладитель ноутбука может обеспечить дополнительное охлаждение, необходимое вашей системе для работы в нормальном диапазоне температур.

Конечно, в настоящее время они производят довольно мощные кулеры для ноутбуков, которые могут помочь вашей системе и процессору работать более холодно. Если у вас есть ноутбук, и ваш процессор слишком сильно нагревается, вы можете попробовать кулер для ноутбука. Или вы всегда можете просто использовать большой оконный вентилятор!

9. Понизьте температуру в месте, где работает ваш компьютер

Наконец, если все остальное не помогает и ваш процессор исправен, может быть, вы просто пытаетесь запустить его в слишком горячей среде? Чем жарче в месте, где используется ваш компьютер, тем выше будет температура вашего процессора.Если вы запускаете Prime95 в комнате с температурой 80 градусов по Фаренгейту, вы столкнетесь с гораздо более высокими температурами процессора, чем если бы вы запускали Prime95 в системе, которая работала в комнате с температурой 65 градусов по Фаренгейту.

Итак, если у вас возникли проблемы с температурой вашего процессора, обязательно примите во внимание температуру комнаты, в которой вы запускаете свой компьютер, так как это может довести ваш процессор до предела.

Нужно снизить температуру процессора? Попробуйте девять шагов выше

Если температура вашего процессора слишком высока, одно из девяти вышеперечисленных решений (или их комбинация) может помочь вам снизить температуру до разумного уровня.Если ничего из вышеперечисленного не работает, возможно, у вас неисправный компонент и пришло время для обновления. Если вы ищете новый процессор, ознакомьтесь с нашим Руководством для покупателя процессоров.

Как повторно нанести термопасту на компьютеры Apple и зачем это нужно

Сборка собственного компьютера или сборка отремонтированного компьютера может показаться довольно простой задачей. Эта часть соединяется с этой частью, вы чувствуете обнадеживающий щелчок , и вы знаете, что она принадлежит этой части.Просто подходит.

Но потом вы сталкиваетесь с какой-то жидкостью в мешочке или, может быть, в шприце, и обнаруживаете, что думаете: «Я не квалифицированный медицинский работник. Что мне делать с этим шприцем? Куда подходит , эта деталь ? »

У нас есть ответы о том, что такое термопаста, для чего она нужна и как ее наносить.

Что это за термопаста?

Прежде чем вы узнаете, как заменить термопасту (термопасту), вам следует потратить секунду, чтобы понять, что это такое на самом деле и для чего она служит.Термопаста действует как мост между процессором и радиатором. Процессор и радиатор уже зажаты вместе, но микроскопические дефекты на их поверхности снижают эффективность теплообмена между ними.

Термопаста заполняет крошечные зазоры и позволяет гораздо более эффективно отводить тепло от процессора, и, кстати, процессор сильно нагревается. Термопаста настолько повышает эффективность теплопередачи, что без нее процессор перегреется за секунды или минуты, и в это время ваш компьютер, скорее всего, выключится, чтобы защитить себя от необратимого повреждения.

Зачем нужна замена термопасты?

Со временем термопаста высыхает и начинает образовывать трещины, которые прерывают теплопередачу, что значительно снижает ее эффективность. Если вы используете компьютер часто и в течение длительного времени, этот процесс будет происходить быстрее. Среднестатистический пользователь, который лишь немного занимается веб-серфингом, обычно может прожить много лет без замены термопаста, но термопаста всегда становится менее эффективной в отводе тепла от процессора.

Для компьютерных компонентов без движущихся частей, таких как ЦП, тепло является бесшумным убийцей. Чем сильнее нагревается ваш компьютер, тем короче срок его службы. Таким образом, чем эффективнее вы отводите тепло от корпуса компьютера, тем дольше прослужат внутренние компоненты.

Нормальный диапазон температур для ЦП довольно сильно зависит от типа процессора, поэтому лучше найти безопасный диапазон для вашего конкретного процессора. Ряд причин может быть причиной скачка температуры, но если очевидные причины не являются причиной, причиной может быть термопаста.Для компьютеров Mac доступны бесплатные приложения и программное обеспечение, которые отслеживают температуру процессора. Smcfancontrol прекрасно работает и отслеживает не только температуру.

Как заменить термопасту.

Ниже приведено пошаговое руководство с подробным описанием нашего любимого метода замены термопасты.Демонстрация проводилась на MacBook Air, но те же действия можно применить к большинству компьютеров.

Необходимые инструменты и материалы

И, конечно же, шприц с термопастой

. Перед тем, как брать в руки материнскую плату и другое оборудование вашего компьютера, мы рекомендуем вам заземлить антистатический браслет и предпринять необходимые шаги для защиты вашего устройства от электростатического разряда.

После нанесения нового термопаста требуется несколько часов работы, чтобы паста должным образом «застыла» и работала с максимальной эффективностью.Разница невелика, однако она будет заметна, если вы внимательно следите за температурой процессора.

Плата логики была удалена перед заменой пасты для этого примера; однако на некоторых моделях это можно сделать, не снимая его вообще.Если вы не уверены, можно ли пропустить удаление материнской платы на конкретной модели, задайте вопрос в комментариях ниже.

Шаг 1

Возьмите отвертку и осторожно открутите винты, которыми радиатор крепится к процессору.Отложите радиатор и винты в сторону.

Установить радиатор немного сложнее, но просто открутите его, чтобы снять.

Шаг 2

Смочите ватную палочку медицинским спиртом (90% или выше), чтобы подготовиться к удалению старой пасты с процессора и нижней части радиатора.

Может, у вас есть крутой диспенсер для алкоголя, как у нас? Если нет, вы все равно справитесь.

Шаг 3

Удалите ALL термопасту с помощью ватной палочки, ничего не оставляя.Сотрите мелкие волокна / волоски безворсовой тканью или кофейным фильтром.

Шаг 4

Вы почти готовы приступить к нанесению термопасты! К настоящему времени ваш процессор и радиатор должны выглядеть примерно так:

Шаг 5

Нанесите небольшое количество пасты прямо на поверхность, на которую будет опираться радиатор.Будьте осторожны, не наносите слишком много. Термопаста, как правило, не проводит электричество, но не нужно делать беспорядок по всей плате.

Шаг 6

Осторожно поместите радиатор прямо на ЦП, где он был впервые установлен.Если термопаста выходит по бокам, значит нанесено слишком много. В этом случае осторожно вытрите излишки пасты другим кофейным фильтром, пока на доске не останется ничего.

Шаг 7

После воссоединения радиатора и процессора крайне важно не разъединять их, иначе уплотнение будет нарушено.В этом случае между процессором и радиатором, скорее всего, образовались воздушные карманы, и предыдущие шаги необходимо будет выполнить снова.

Теперь просто прикрутите все обратно в правильном порядке, и все готово!

Мы настоятельно рекомендуем снова прикрутить радиатор в виде звезды, чтобы обеспечить равномерное распределение давления при установке радиатора на место.

Будьте осторожны при затягивании винтов, чтобы не повредить один.Если уже слишком поздно, ознакомьтесь с нашим постом о борьбе с открученными винтами.

Независимо от того, выглядит ли плата, с которой вы работаете, как в шагах, показанных выше, или нет, процесс очень похож.

Вот несколько различных примеров плат с красным контуром, выделяющим область, на которую следует нанести термопасту:

Думаете, вы знаете способ получше? Дайте нам знать об этом в комментариях!

Покажи свою любовь этому посту

Как нанести термопасту на ЦП

Независимо от того, собираете ли вы ПК или модернизируете процессор или кулер, вам необходимо нанести новую термопасту на процессор.Это также известно как TIM: материал термоинтерфейса. Термопаста необходима для отвода тепла от кристалла процессора и радиатора.

В этом руководстве мы будем использовать Intel Core Haswell i7 4770K и системную плату Intel DZ87KLT-75K для настольных ПК в демонстрационных целях. Однако вы можете использовать метод «вертикальной линии» для других поколений процессоров Intel. Мы также расскажем о лучшем тепловом приложении для процессоров AMD, поскольку метод «горошины» дает разные результаты.

Мы хотели бы поблагодарить Overclockers UK за отправку пасты Thermal Grizzly Hydronaut Paste, которая стоит 10 фунтов стерлингов.99 и Akasa AK-TC TIM Clean CPU & Heatsink Cleaner, который можно купить за 5,99 фунтов стерлингов.

Заявление об ограничении ответственности: все изображения в этом руководстве изображены с открытой защелкой ЦП для ясности. Перед продолжением убедитесь, что защелка ЦП закрыта и зафиксирована. Это несущественно, но предотвращает случайное нанесение термопасты на защелку.

Как нанести термопасту на ЦП: понимание важности термопасты

Если термопаста нанесена слишком мало или неравномерно, вы можете увидеть, что несколько ядер вашего процессора нагреваются сильнее, чем остальные.Точно так же, если термопасты слишком много, вы можете столкнуться с пузырьками между процессором и радиатором, создавая очаги тепла для накопления.

Ранее считалось, что метод «распространения» дает самые низкие температуры процессора. Однако из-за того, что радиаторы и даже встроенные теплоотводы ЦП (IHS — металлическая часть наверху ЦП) не являются идеально плоскими, микрозазоры между радиатором и ЦП создают менее эффективное рассеивание тепла за счет метода распределения тепла.

Наряду с методами, описанными здесь, вы также можете использовать методы X-образной формы, двойной и даже тройной линии, но мы обнаружили, что методы линии и горошины являются лучшими для подавляющего большинства современных процессоров.

Следует также отметить, что разные термопасты требуют разных применений. Например, Coollaboratory Liquid Ultra Thermal Paste наносится очень тонким слоем на ваш процессор (или на кристалл процессора, если вы достаточно смелы!). Однако обычно вы обнаружите, что большинство термопаст имеет тот же состав, что и та, которую мы использовали в этом руководстве. Читайте дальше: Как установить Windows 10.

Как нанести термопасту на процессор: как удалить термопасту

Если у вас совершенно новый компьютер, этот шаг не будет вам важен, поскольку на процессор не должно быть предварительно нанесенной термопасты.Однако, если на процессор ранее была нанесена термопаста, перед продолжением необходимо удалить ее.

Сначала вам нужно снять старый кулер процессора с процессора и очистить термопасту тканью или бумажным полотенцем. После того, как вы удалили большую часть термопасты, вам нужно полностью удалить все остатки, которые остались, с помощью очистителя TIM. Для этого нанесите несколько капель очистителя TIM на бумажное полотенце или ткань, а затем аккуратно нанесите раствор круговыми движениями на процессор.Это медленно очистит процессор, что приведет к чистой IHS. Если на защелке ЦП остались остатки термопасты, не стесняйтесь открывать защелку ЦП и очищать защелку и боковые стороны процессора.

Таким же способом можно очистить радиатор охлаждения процессора. После завершения процесса очистки можно переходить к нанесению новой термопасты! Читайте дальше: Лучшие игровые ПК.

Как нанести термопасту на ЦП: метод вертикальной линии Intel

Процессоры Intel

обычно имеют прямоугольную матрицу под IHS, что означает, что метод вертикальной линии обычно дает самые низкие температуры процессора.По опыту мы обнаружили, что процессоры Intel нагреваются сильнее на некоторых ядрах, которые расположены ближе к краям кристалла. Например, Core 3 на Intel i7-3770K нагревается сильнее из-за того, что он находится ближе к модулю iGPU внутри процессора.

Чтобы правильно применить метод вертикальной линии к вашему процессору, вам нужно осторожно сжать шприц с термопастой, чтобы небольшое количество вышло наружу. Проведите шприц вертикальной линией вниз. На нашем процессоре это означает нанесение вертикальной линии вертикально на написанный текст на CPU.

Теперь вы можете установить кулер для процессора. Мы использовали кусок пластика, чтобы вы могли видеть распространение: вы могли заметить, что на изображении нанесенной термопасты очень мало пузырьков. Это результат неравномерного давления пластиковой детали. При правильном кулере процессора у вас не будет воздушных карманов. Читайте дальше: Лучшие видеокарты.

Как нанести термопасту на ЦП: метод горошины AMD

Примечание. Поскольку у нас не было под рукой чипа и платы AMD, мы выбрали «ленивый» вариант и использовали тот же чип Intel.Важен метод!

Процессоры AMD

обычно имеют квадратную матрицу под IHS, поэтому нанесение термопасты более круглой и круглой формы предпочтительнее, чем нанесение термопасты овальной и прямоугольной формы. Благодаря нашему опыту (и с правильно нанесенной термопастой) мы обнаружили, что процессоры AMD имеют равномерное распределение температуры по ядрам ЦП.

Чтобы добиться наилучших результатов на процессоре AMD, вам нужно применить метод точки (также известный как метод средней точки).Для достижения наилучших результатов осторожно нажмите на шприц с термопастой и поместите небольшую точку размером с горошину в центре процессора. Это обеспечит равномерное нанесение термопасты на радиатор ЦП IHS.

После применения нашего прозрачного пластикового «кулера» вы можете увидеть очень небольшое количество пузырьков. Как и в случае с описанным выше методом Intel, все дело в тонком пластике: настоящий радиатор не вызовет этого.Читайте дальше: Обзор Windows 10.

Как выбрать лучший кулер для процессора

Никогда не собирайте компьютер, не убедившись, что в нем установлена надлежащая система охлаждения. Кулеры ЦП предназначены для отвода тепла, выделяемого процессором, который является сердцем вашего ПК. Вентиляторы, радиаторы и другие элементы в этих охлаждающих компонентах позволяют отводить накопленную тепловую энергию от жизненно важных рабочих частей без повреждения оборудования.

На рынке доступно множество процессорных кулеров; однако каждая единица создается с определенной целью.

Типы кулеров для ПК

Система охлаждения с одним процессором состоит из сотен мельчайших деталей, и есть несколько вариантов выбора системы охлаждения, которая подходит именно вам. Покупателям необходимо выбирать между воздухоохладителем или жидкостным охладителем. Чтобы завершить настройку, покупатели также должны выбрать между термопастой на основе силикона или пастой на основе углерода.

Один кулер ЦП может иметь вентиляторы различных размеров, шумов и скоростей. Точный процесс сборки кулера также будет зависеть от того, какой у вас процессор: AMD или Intel. Некоторые кулеры оптимизированы под размеры сокетов ЦП, подходящие как для AMD, так и для Intel. Cooler Master MasterLiquid Lite ML240L RGB AIO — частный случай, когда поддерживаются оба варианта.

Плюсы

Воздухоохладители

идеально подходят для обычных пользователей ПК. Они недороги, и послепродажные воздухоохладители могут использоваться вместо стандартных воздухоохладителей.Охлаждающие устройства активно рассеивают горячий воздух с помощью специально разработанных теплообменников. Эти ребра поддерживают низкую температуру в корпусе ПК.

Воздухоохладители

могут быть идеальным решением для миниатюрных специализированных компьютеров и настольных ПК, которым требуется дополнительное охлаждение, помимо стандартных кулеров.

Минусы

Воздухоохладители не маленькие. Типичный послепродажный воздухоохладитель довольно большой по сравнению с вариантами водяного охлаждения. Это означает, что эти радиаторы могут не поместиться в каждый корпус ПК.Кроме того, если вы собираете игровой ПК или другую систему, которая будет часто работать при более высоких температурах, воздушного охлаждения может оказаться недостаточно для ваших нужд.

Кроме того, большинство послепродажных вентиляторов воздушного охлаждения работают на высоких оборотах, из-за чего шум вентилятора намного громче, чем у стандартных воздушных агрегатов и кулеров на водной основе.

Типы воздухоохладителей ЦП

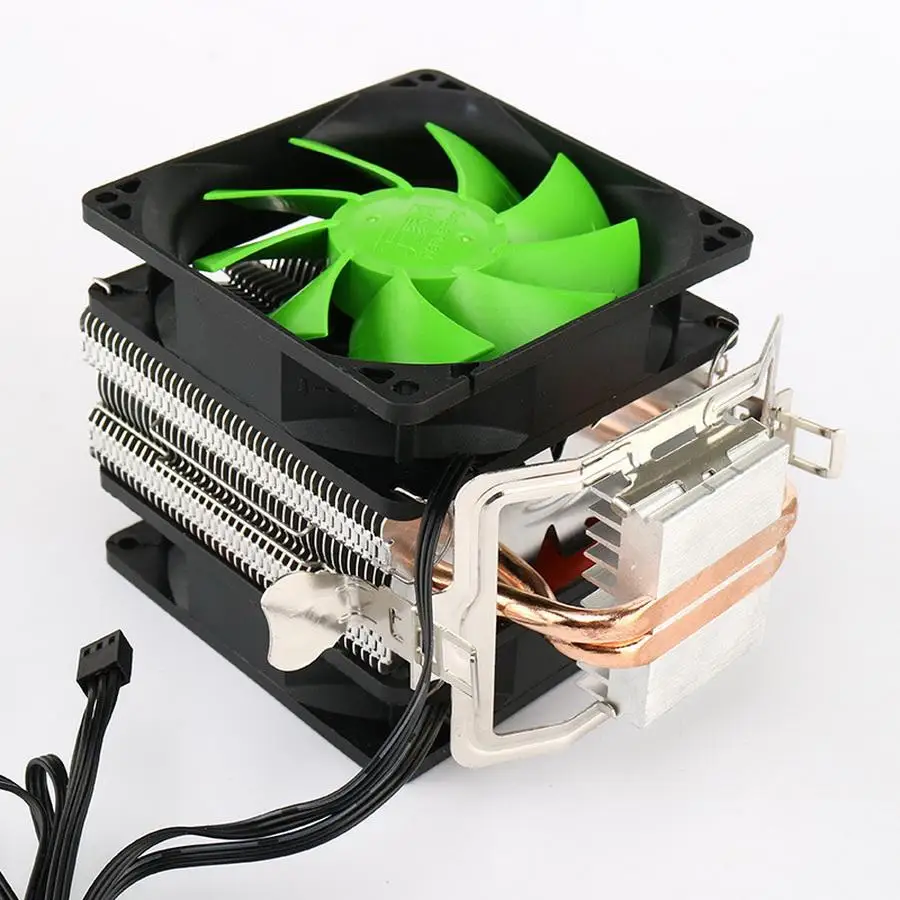

Воздухоохладители типа U / Twin Tower

Обычно используемый охладитель с вертикальным набором тепловых ребер, расположенных параллельно тепловому основанию.По форме он похож на башню за счет U-образных тепловых трубок. Нижняя половина тепловой трубки встроена в тепловую основу.

При такой конструкции тепловая энергия активно рассеивается через тепловые трубки с помощью вентиляторов.

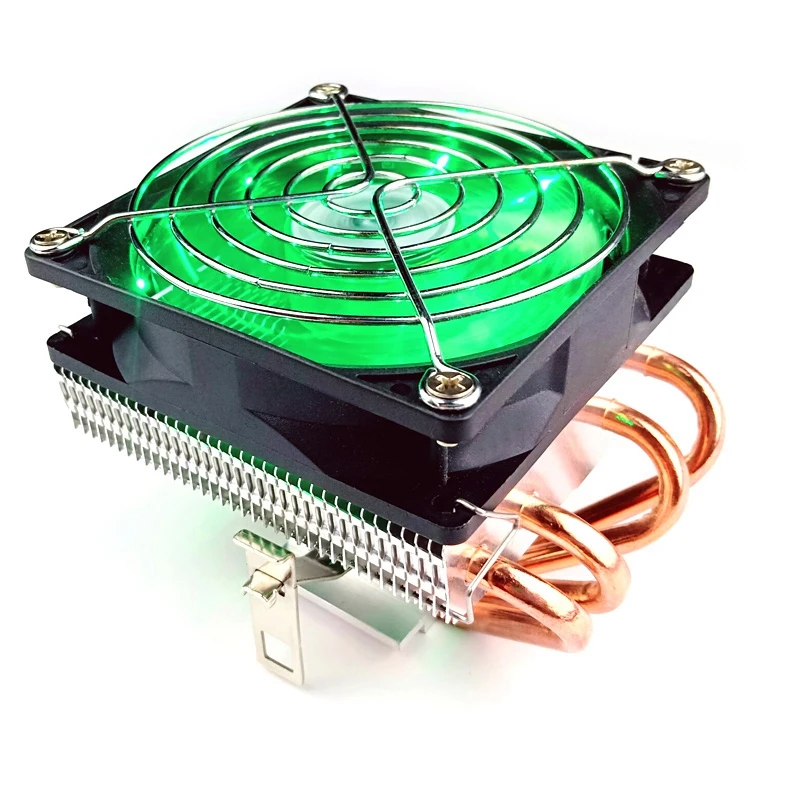

Воздухоохладители типа C

Нисходящий воздухоохладитель с тепловыми трубками С-образной формы, отходящими от стека тепловых ребер. Эти блоки ребер соединяются только с одним концом нагревательного основания, позволяя подключать вентилятор либо к верхней, либо к нижней части нагревательных ребер.Этот элемент конструкции позволяет устанавливать несколько вентиляторов на один блок.

Способ установки этих вентиляторов и толщина входящих в комплект вентиляторов будут определять общее качество воздуха, выходящего из устройства, и его зазор в корпусе ПК. Конструкции 120 мм и 140 мм, наиболее часто используемые в воздухоохладителях C-типа, подходят для различных процессоров.

Низкопрофильные воздухоохладители

Простой кулер, не занимающий много места. Этот тип устройства хорош для покупателей, желающих собрать компьютер в корпусе, в котором нет лишнего места.

Охладители ЦП на водной или жидкостной основе являются более совершенными по сравнению с воздухоохладителями и, как правило, более эффективны при регулировании температуры процессора. Некоторые примеры включают жидкостный охладитель ЦП Rosewill RGB AIO 240 мм и CORSAIR Hydro Series h200i RGB PLATINUM.

Жидкостные кулеры

не рекомендуются для сборщиков, у которых ЦП не склонен к перегреву или которые не часто пользуются ПК. Если у сборщика есть простой компьютер или недорогая игровая установка, он может обойтись хорошим стандартным воздушным охладителем или вторичным воздушным охлаждением.

Плюсы

Охладители жидкости

имеют более низкую частоту вращения, что делает их намного тише, чем охладители воздуха, поскольку тепло передается через жидкость, которая никогда не покидает агрегат. Конструкция жидкостных кулеров ЦП очень универсальна, а передовые системы охлаждения графического процессора часто основаны на жидкостях.

Универсальные охладители жидкости для ПК также доступны в различных размерах, что позволяет легко интегрировать их в любую систему.

Минусы

Поскольку вода является жидким агентом, нахождение рядом с электрическими блоками представляет потенциальную опасность.В случае утечки жидкость может вызвать короткое замыкание в охладителе и системе обработки. В агрегатах жидкостного охлаждения «все в одном» эта проблема устраняется за счет минимизации количества рабочих компонентов и обеспечения централизации всех внутренних процессов.

Примеры

Замкнутый контур

Системы замкнутого цикла

представляют собой герметичные герметичные блоки, собранные на заводе и готовые к установке. Доступ к жидкости в этих устройствах затруднен без повреждения устройства и аннулирования гарантии.

Сделай сам

Превосходная технология охлаждения — это индивидуальная система жидкостного охлаждения, специально разработанная в соответствии с потребностями и стилем заказчика или производителя. Эти уникальные устройства могут содержать уникальное расположение деталей, сочетающих в себе различные марки и модели, размеры, материалы, отделку, формы и количества.

Вот пример того, как может выглядеть жидкое охлаждение своими руками в руках мастера:

Другие части системы охлаждения ЦП

IHS

IHS или встроенный теплоотвод — это еще одно название верхней серебряной крышки ЦП.Эта плоская медная пластина защищает ядро процессора. Он предназначен для передачи тепла от процессора, а затем для равномерного распределения этого тепла по другим областям радиатора процессора. В зависимости от производителя и модели IHS можно прикрепить к процессору с помощью клея или припаять.

Паяные блоки IHS поддерживают лучший контакт, чем непаянные модели. Решение о пайке полностью зависит от производителя и обычно не принимается из-за конструктивных ограничений.

ТИМ

TIM, или материал термоинтерфейса, представляет собой относительно гладкий компонент, который действует как мост между IHS и тепловой базой кулера ЦП.

Гладкость этого компонента влияет на проводимость устройства. Производители никогда не могут произвести продукт полностью заподлицо, поэтому они искусственно воссоздают гладкую поверхность с помощью проводящих и непроводящих паст.

Распространенные типы термопаст и их значение

На основе углерода

Обычно используемая термопаста, одинаково проводящая и непроводящая.Для обеспечения высокой теплопередачи необходим только тонкий слой этой пасты. Производство также влияет на качество продукта.

На металлической основе

Паста с высокой электропроводностью, содержащая серебро или алюминий. Из-за своей способности сохранять тепло и передавать электричество неправильно распределенная паста может привести к нежелательному выделению из устройства, что, в свою очередь, может привести к короткому замыканию ЦП.

Кроме того, эта паста имеет длительное время отверждения; рабочие элементы, скорее всего, увеличат свою эффективность при постоянном использовании, а не при меньшем.

Алмазная

Дорогой вариант пасты на углеродной основе, состоящей из очищенных алмазных частиц и смазки. Эффективность и срок службы зависят от способа производства продукта и загруженности центрального процессора.

На основе силикона

Недорогой материал, не идеальный по проводимости, но эффективный в качестве наполнителя.

На керамической основе

Непроводящая термопаста с одним из самых больших сроков службы среди известных термопаст.

Термины для компонентов кулера ЦП, которые необходимо знать

Тепловые трубки

Медные или алюминиевые трубы, заполненные жидким веществом, позволяющим передавать тепловую энергию к тепловым ребрам и вентиляторам. Затем тепло преобразуется в пары, которые после остывания превращаются в жидкость. Конструкция и количество тепловых трубок определяют общую эффективность излучающего блока.

Радиатор

Компонент, обычно сделанный из металла, предназначен для поглощения и отвода тепла от процессора.

Тепловое основание

Медная или алюминиевая поверхность, на которой основание радиатора устанавливает контакт с IHS. База бывает двух типов: плоская и прямая. Плоская поверхность обеспечивает существенную поддержку контакта, в то время как блок прямого контакта представляет собой пучок катушек, соприкасающихся с тепловыми трубками.

Нагревательные пластины

Обычно изготавливаемые из алюминия радиаторы являются основным компонентом всех кулеров ЦП. Их эффективность во многом зависит от их конструкции, расстояния, размещения, формы и количества.Стандартные кулеры для ЦП, особенно кулеры для ЦП Intel, часто используют конструкцию охлаждающего вентилятора с охлаждающими ребрами.

Другие факторы, которые следует учитывать

Выбор подходящего кулера для процессора зависит от ваших конкретных потребностей. Если ваш компьютер использует только легкую или умеренную нагрузку, ваш стандартный кулер для процессора может подойти — или вы, возможно, захотите сделать шаг к вторичному воздушному охладителю.

С другой стороны, если у вас есть мощный процессор, который будет пользоваться большим спросом при играх, потоковой передаче или создании контента, то вы, вероятно, захотите потратить немного больше и перейти на универсальное жидкостное охлаждение. вариант.

И если вы хотите, чтобы был действительно амбициозным, вы можете получить отличные результаты с помощью специального жидкостного охлаждения — но это одна из самых сложных частей сборки ПК и, вероятно, не лучший выбор для тех, кто читает это руководство.

Если вы собираете ПК впервые и вам нужна дополнительная помощь, обязательно ознакомьтесь с нашим руководством по сборке ПК для новичков.
