Как снять кулер с процессора на защелках: Снимаем кулер с процессора – виды креплений вентилятора и их особенности

Как разобрать кулер компьютера

Обычно внутри системного блока устанавливается минимум два кулера, один из которых накрывает процессор, а второй отвечает за выдув воздуха из корпуса. Каждый такой вентилятор имеет свои особенности и в принципе работы, и в строении, однако в целом их конструкция очень схожа. Как и любой подобный механизм, кулер со временем начинает работать хуже или вовсе ломается. В связи с этим появляется надобность в разборке данного оборудования. Давайте детально разберем поставленную задачу.

Разбираем компьютерный кулер

Как правило, компьютерные кулеры не отправляются в ремонт, поскольку они стоят относительно дешево и рациональнее будет прибегнуть к полной замене комплектующего. Чаще всего разборка необходима тогда, когда требуется смазать механизм для нормализации вращения ротора. Поэтому дальнейшие инструкции будут ориентированы именно под эту цель.

Читайте также: Выбираем кулер для процессора

Сразу хочется отметить, что существуют процессорные кулеры, которые не разбираются.

Вы поймете это при попытке добраться до самого механизма, столкнувшись с цельной пластиковой оболочкой. В таком случае смазывать вентилятор становится сложнее. Мы рекомендуем после получения доступа к вентилятору (далее мы расскажем о том, как это сделать) перевернуть его задней стороной и проделать в пластике точно по центру отверстие небольшого диаметра, куда можно было бы залить масло. Вы не нанесете вред составляющим устройства и выполните нужную процедуру.

Читайте также: Смазываем кулер на процессоре

Сейчас давайте приступим непосредственно к работе с разборными кулерами.

1. Если вы имеете дело с процессорным кулером, сначала его потребуется извлечь из корпуса. Детальное руководство по этой теме читайте в другом нашем материале по следующей ссылке.

Подробнее: Снимаем кулер с процессора

2. При надобности снимите основную вертушку с охлаждающей пластины, если таковая присутствует.
3. Получив доступ к лопастям, нужно проникнуть внутрь самого механизма. Для этого снимите наклейку и при помощи подручных средств вытащите резиновую заглушку, располагающуюся по центру.
4. Теперь осуществляется демонтаж крыльчатки. Однако она удерживается небольшой шайбой, поэтому найдите подходящее средство, чтобы аккуратно открутить этот элемент.
5. Вам будет трудно определить место разреза шайбы без иголки. Воспользуйтесь ею, чтобы пройтись по поверхности шайбы. Так вы отыщете разрез, сможете через него поддеть диск и он сам выпадет из посадочного места. Выполняйте этот шаг с особой осторожностью, чтобы не повредить и не потерять шайбу, поскольку без этого элемента вентилятор не заработает, придется приобретать новый.
6. Под шайбой находится резиновое кольцо, в большей мере выполняющее защитное и стабилизирующее свойство при вращении лопастей. Извлеките эту прокладку и после этого сможете вынуть саму крыльчатку. Если ваш кулер проработал достаточно долгое время, резинка будет повреждена или изношена. Избавьтесь от нее, однако не забывайте, что вентилятор скоро придется заменить. Без такого кольца лопасти будут шуметь даже при вращении не на полной мощности.

Поздравляем, вы получили доступ к подшипнику и дальнейшее смазывание должно пройти без каких-либо трудностей. Сборка кулера осуществляется в обратном порядке. Не забывайте установить обратно резинки. С креплением обычного вентилятора разобраться будет не сложно, а в ситуации с с процессорным советуем обратить внимание на статью по следующей ссылке.

Читайте также: Установка процессорного кулера

Что касается магнитных кулеров, сейчас они только набирают популярность и рядовые пользователи редко приобретают такие модели. Смазывать их не нужно, поэтому разборка необходима только в крайне редких случаях. Если вы никогда не сталкивались с таким процессом, лучше обратиться в сервисный центр.

Читайте также:
Увеличиваем скорость кулера на процессоре
Как уменьшить скорость вращения кулера на процессоре
Программы для управления кулерами

Мы рады, что смогли помочь Вам в решении проблемы.
Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Помогла ли вам эта статья?

ДА НЕТ

Как снять кулер » DelPC.ru

Многие ситуации требуют от пользователя ПК знания как снять кулер с процессора, без этого не провести ни профилактику охлаждения, ни провести апгрейд ЦП.

Большинство процессоров от Intel комплектуются кулером на клипсах, снять его не сложно, просто действуйте по инструкции:

• Отключите кабель питания кулера
• Поверните 4 клипсы в указанном направлении
• Потяните кулер на себя

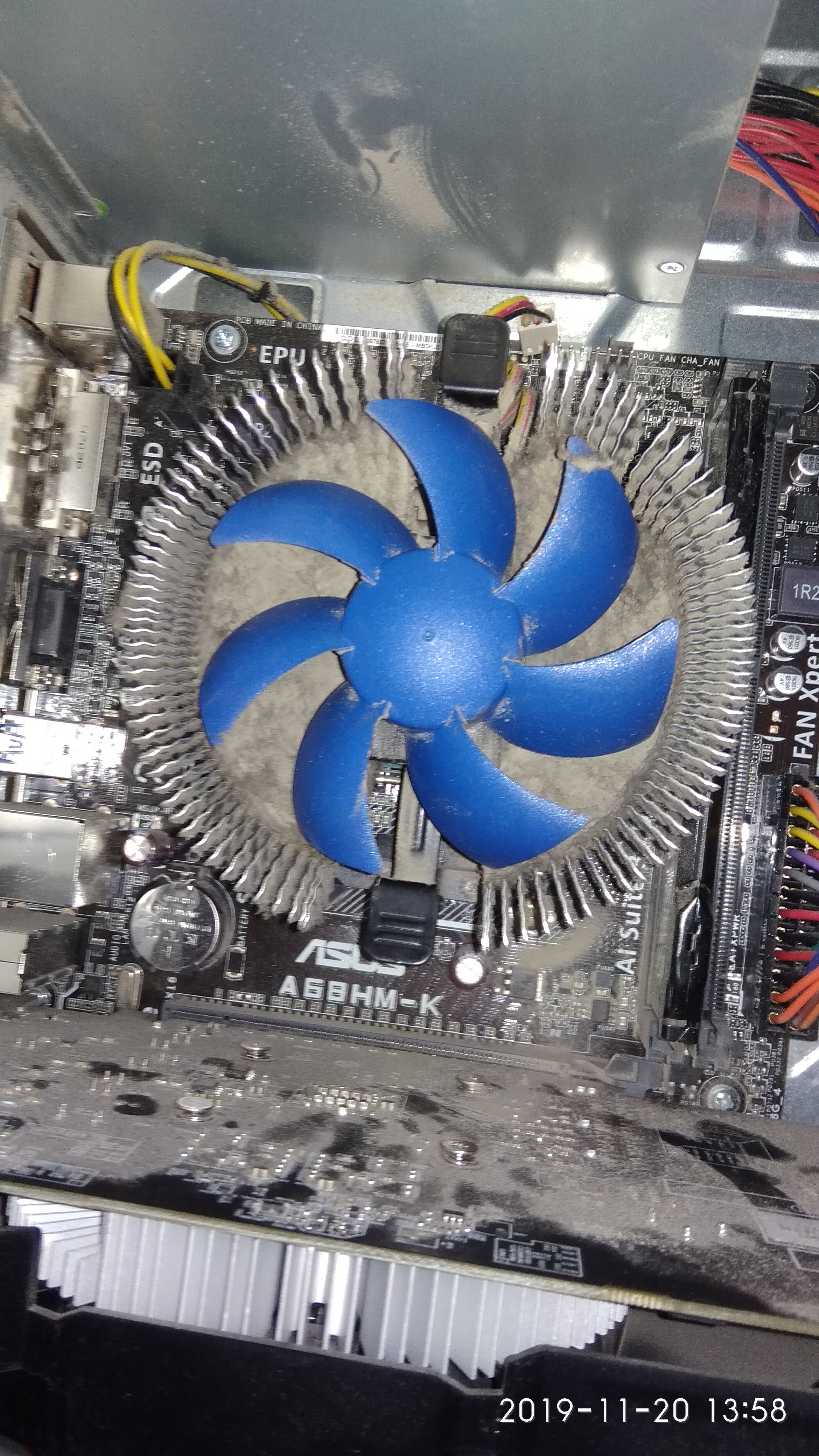

Процессоры от AMD можно снять с платы просто открутив 4 крепежных винта. Данный способ подходит кулеров без защелки, для остальных нужно знать как снять кулер на защелках:

• Отключите кабель питания
• Осмотрите кулер, с одной стороны есть ручка, её нужно повернуть чтобы освободить зажим
• Снимите защелку с обоих сторон
• Потяните кулер на себя

Если вы впервые столкнулись с вопросом как установить кулер на процессор – не переживайте, всё очень просто, главное не прилагать излишнего физического давления.

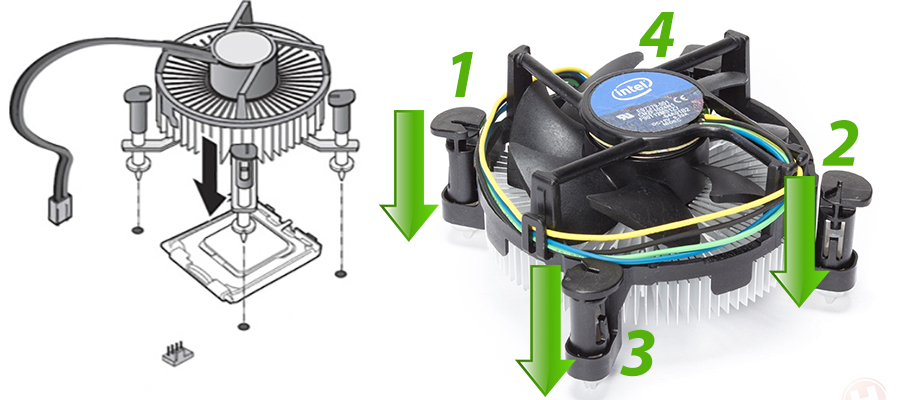

Как правильно установить кулер для процессора Intel с клипсами:

1. Переведите все ножки в положение фиксации (против стрелки)
2. Поднесите кулер к процессору, совместите отверстия на плате с ножками кулера
3. Аккуратно прижмите кулер к процессору
4. Зафиксируйте ножки кулера нажав на каждую до щелчка (фиксировать лучше крестом, как показано на картинке ниже)
5. Подключите кабель питания

Если вас интересует как установить кулер на процессор, но клипс на нём нет – у вас кулер с защелкой либо с винтами. Для кулеров с защелкой всё проще, прислоните кулер к процессору, зацепите крепления кулера к установочной площадке и зафиксируйте с помощью ручки. Кулеры с винтами просто прикручиваются, крутите понемногу избегая перекосов кулера.

Есть вопросы? Пишите в комментарии!

Чтобы запустить систему охлаждения нужно знать не только как установить, но и как подключить кулер к компьютеру.

В зависимости от разъема питания вашего кулера нужно выбрать соответствующее подключение, как показано на рисунке. Далее следуйте своей инструкции.

Как подключить кулер к материнской плате:

1. Подключите кулер в соответствующий разъем (к 4Pin можно подключить 3Pin кулер, при этом не будет работать регулировка оборотов)

Как подключить кулер к блоку питания:

1. Найдите свободный 4Pin Molex разъем от блока питания
2. Аккуратно соедините его с разъемом вашего кулера (будьте осторожны, на некоторых моделях во время подключения можно выдавить один из коннекторов!)

Как видите подключение кулера дело очень простое, но если у вас остались вопросы – напишите их в комментарии и я обязательно отвечу.

Как установить кулер » DelPC.ru

Если вы впервые столкнулись с вопросом как установить кулер на процессор – не переживайте, всё очень просто, главное не прилагать излишнего физического давления.

Как правильно установить кулер для процессора Intel с клипсами:

1. Переведите все ножки в положение фиксации (против стрелки)
2. Поднесите кулер к процессору, совместите отверстия на плате с ножками кулера
3. Аккуратно прижмите кулер к процессору
4. Зафиксируйте ножки кулера нажав на каждую до щелчка (фиксировать лучше крестом, как показано на картинке ниже)
5. Подключите кабель питания

Если вас интересует как установить кулер на процессор, но клипс на нём нет – у вас кулер с защелкой либо с винтами. Для кулеров с защелкой всё проще, прислоните кулер к процессору, зацепите крепления кулера к установочной площадке и зафиксируйте с помощью ручки. Кулеры с винтами просто прикручиваются, крутите понемногу избегая перекосов кулера.

Есть вопросы? Пишите в комментарии!

Чтобы запустить систему охлаждения нужно знать не только как установить, но и как подключить кулер к компьютеру.

В зависимости от разъема питания вашего кулера нужно выбрать соответствующее подключение, как показано на рисунке. Далее следуйте своей инструкции.

Как подключить кулер к материнской плате:

1. Подключите кулер в соответствующий разъем (к 4Pin можно подключить 3Pin кулер, при этом не будет работать регулировка оборотов)

Как подключить кулер к блоку питания:

1. Найдите свободный 4Pin Molex разъем от блока питания
2. Аккуратно соедините его с разъемом вашего кулера (будьте осторожны, на некоторых моделях во время подключения можно выдавить один из коннекторов!)

Как видите подключение кулера дело очень простое, но если у вас остались вопросы – напишите их в комментарии и я обязательно отвечу.

Многие ситуации требуют от пользователя ПК знания как снять кулер с процессора, без этого не провести ни профилактику охлаждения, ни провести апгрейд ЦП.

Большинство процессоров от Intel комплектуются кулером на клипсах, снять его не сложно, просто действуйте по инструкции:

• Отключите кабель питания кулера
• Поверните 4 клипсы в указанном направлении
• Потяните кулер на себя

Процессоры от AMD можно снять с платы просто открутив 4 крепежных винта. Данный способ подходит кулеров без защелки, для остальных нужно знать как снять кулер на защелках:

• Отключите кабель питания
• Осмотрите кулер, с одной стороны есть ручка, её нужно повернуть чтобы освободить зажим
• Снимите защелку с обоих сторон
• Потяните кулер на себя

Установка кулера на процессор

Обновлено — 2017-02-16

Установка кулера на процессор не столько трудная, сколько очень ответственная операция при сборке компьютера. Любой процессор нуждается в хорошем охлаждении. Поэтому необходимо правильно подобрать систему охлаждения. Не всякий кулер подойдет к Вашей материнской плате. Он должен также соответствовать сокету (разъему) на материнской плате, иначе вы его просто не установите.

Установка кулера на процессор

Для разных микропроцессоров выпускают и разные системы охлаждения. Делается это конечно не для нашего удобства, а в целях выживания фирм в жестокой конкуренции. Потому и меняется компьютерное оборудование «со свистом».

Вместо того, чтобы улучшать уже сделанное, придумывают все новое и новое, что бы конкуренты не захватили рынок продаж. А мы только успеваем менять компьютеры, потому, что все комплектующие не столько устаревают, сколько меняют свои формы и методы подключения. Начнешь менять одну деталь, а она уже тянет за собой все остальное.

Поэтому прежде, чем что-то менять хорошенько почитайте или поинтересуйтесь у специалистов, что еще вам придется менять «паровозом».

Если вы решили заняться ремонтом или сборкой компьютера, то почитайте эти статьи:

Так, если материнская плата имеет Socket 775 то и кулер должен быть Socket 775. Правда сейчас уже появились универсальные кулеры. Они намного дороже, и установка их настолько головоломная, что не каждый новичок справиться с этим.

Мы же выберем простой и дешевый кулер.

Кулер Socket 775

Материнская плата с Socket 775

Посмотрите внимательно на эту фотографию материнской платы. Видите по углам от сокета с процессором белые точки? Это отверстия для крепления кулера. В них он и будет крепится к материнской плате.

Опять же повторюсь, если вы сомневаетесь, что сможете сами правильно подобрать необходимый куллер, то лучше посоветуйтесь со специалистом или продавцом. Сразу же спросите, есть ли для него необходимая термопаста.

Она необходима для плотного прилегания радиатора к кристаллу процессора. Без неё нельзя обойтись. Часто она прилагается к кулеру, а бывает, и нет. Так, что лучше сразу спросить об этом продавца, чем в последний момент искать её.

Прежде, чем заняться ремонтом или модернизацией своего компьютера – не забывайте сначала все обесточить и снять с себя статическое электричество.

Бывает, что паста уже нанесена на радиатор. Всё равно я советую вам тщательно стереть её спиртом или одеколоном и нанести новую.

И так, процессор установлен и теперь необходимо, установить на него систему охлаждения. Берем радиатор и наносим на его нижнюю часть тонкий слой термопасты. Именно тонкий. Не усердствуйте и не думайте, что необходимо нанести всю пасту, которая прилагается к Вашему охладителю.

Возьмите буквально каплю и разотрите её пальцем круговыми движениями по нижней части радиатора, стараясь, чтобы она покрыла всю поверхность ровным слоем. Я обычно наношу ещё тонкий слой пасты и на сам процессор (а некоторые, нанося её только на куллер или микропроцессор).

После того, как нанесли термопасту, аккуратно ставим радиатор на микропроцессор и закрепляем его запорным рычажком, или специальными защелками, расположенными с четырех сторон.

Главное, не торопитесь, и не волнуйтесь. У вас всё получиться. Не прилагайте больших усилий. Лучше снимите радиатор и хорошенько посмотрите, что Вам мешает. Иначе Вы можете повредить кристалл процессора. Он очень чувствителен к неравномерной механической нагрузке и может просто потрескаться или расколоться.

Вообще, перед тем как устанавливать радиатор внимательно изучите его крепления, особенно если они пружинные с четырех сторон. Попробуйте, как они фиксируются без установки на процессор. Лучше их фиксировать по диагонали. Сначала по одной диагонали потом по другой.

Не забудьте после всех процедур подключить проводок кулера к материнской плате. Куда именно его подключать посмотрите в вашей инструкции на материнскую плату.

И ни в коем случае не переносите материнскую плату, держа её за радиатор. Это грубейшая ошибка многих начинающих ремонтников.

Ну вот, вроде бы и всё. Установка кулера на процессор закончена.



На главную

Понравилась статья — нажмите на кнопки:

Сломалось крепление кулера процессора? Не беда!

Сломалось крепление кулера процессора? Не расстраивайтесь! Сейчас Вы узнаете, как можно своими руками починить крепление и восстановить работу Вашего любимого компьютера.

Доброго времени суток. Хотелось бы поделиться, как можно исправить неполадку крепления боксового кулера процессора к материнской плате.

Чаще всего поломка заключается в следующем: отламывается пластиковое крепление защелок. Ее я заменил на быстросъемное резиновое соединение для стандартных вентиляторов от компьютера (Сразу оговорюсь, для монстров охлаждения следует использовать винты и гайки), и металлическую шайбу, у меня это обжимное крепление.

Красным выделено место отрезания. На фото материнской платы видно, что диаметр отверстия в ней совпадает с диаметром нашего крепления, поэтому никаких проблем при монтаже не должно возникнуть. Шайба использовалась для того, что бы наше соединение не провалилось в отверстие крепления кулера.

Остается просунуть наше крепление кулера процессора в материнскую плату и вытянуть с другой стороны до фиксации.

В итоге получилось следующее: достаточно плотное прилегание подошвы кулера к процессору и как следствие — достойное охлаждение.

Если прилегание неплотное, то можно изготовить пластиковую шайбу из подручных материалов и подложить ее с обратной стороны материнской платы компьютера. В итоге на конечном фото видно, что есть деформация материнской платы, и значит что соединение очень плотное. Но я менял все «родные» крепления на резиновые и в итоге моя времянка работает больше года на компьютере сына)))

Всем удачи и Бог в помощь)))

Автор статьи «Ремонт крепления кулера процессора» — Александр Шутов.

Дорогие читатели, если у Вас есть наработки по ремонту компьтерной техники или любые другие идеи которыми Вы хотите поделиться с остальными читателями Мира Самоделок, присылайте их на нашу почту:  [email protected]  Все работы будут опубликованы с указанием Вашего авторства!

Смотрите так же статьи из раздела самоделки для пк:

FAQ

Нет. Кулеры Noctua обладают чрезвычайно надежной системой крепления SecuFirm ™. Благодаря резьбовому соединению с задней панелью на задней стороне материнской платы, превышение рекомендаций Intel и AMD по весу, распространенных среди высокопроизводительных кулеров, совершенно не вызывает возражений.

Кулеры Noctua изначально не предназначались для пассивной работы, хотя во многих случаях охлаждающая способность достаточна. К сожалению, мы не можем указать, можно ли охлаждать определенный процессор без вентилятора, так как это зависит от различных факторов, таких как температура корпуса, вентиляция корпуса или ориентация сокета.Как правило, мы рекомендуем сначала использовать вентилятор, а затем снижать скорость вращения, постоянно контролируя температуру.

Большинство производителей корпусов предоставляют спецификации максимальной высоты / свободного пространства для процессорного кулера. Ознакомьтесь с этими техническими характеристиками, чтобы убедиться, что кулер подходит к корпусу. Если технические характеристики отсутствуют, обратитесь к производителю корпуса или измерьте расстояние от лотка материнской платы до боковой панели (корпуса типа Tower) или верхней панели (корпуса для настольного компьютера).Если это расстояние больше, чем высота кулера + 15 мм (разделители материнской платы + материнская плата + ЦП), высоты / ширины вашего корпуса должно быть достаточно.

Сначала ослабьте один из двух винтов с накатанной головкой, которые удерживают монтажные планки на месте. Затем ослабьте второй винт, чтобы можно было повернуть монтажную планку и открыть гнездо. В зависимости от положения монтажных планок может потребоваться повернуть оба.

Нет. Поскольку большинство материнских плат AMD поставляются с предустановленной стандартной задней панелью, кулер не имеет задней панели AMD.Если на вашей материнской плате нет задней панели, обратитесь в нашу службу поддержки по адресу [email protected].

На некоторых материнских платах отображается ошибка вентилятора ЦП, когда скорость вращения вентилятора падает ниже определенного порога, например 900 об / мин. Если вы хотите запустить вентилятор ниже этой скорости (например, используя прилагаемый U.L.N.A.), настройте пороговое значение в BIOS или отключите предупреждение об ошибке вентилятора ЦП.

Для системы крепления SecuFirm2 ™ требуется стандартная задняя панель AMD (пластмассовая или металлическая) с резьбой, как показано на рисунках ниже. Эти задние панели предварительно установлены на задней стороне большинства материнских плат AMD (см. Первое изображение ниже) и прикреплены к удерживающему модулю четырьмя винтами (см. Второе изображение ниже). Если ваш ретенционный модуль фиксируется пластиковыми болтами, а не металлическими винтами, обратитесь по адресу [email protected], чтобы получить подходящую заднюю панель.

Чтобы продолжить установку кулера Noctua, удалите четыре винта и удерживающий модуль, но оставьте заднюю панель на месте, чтобы вы могли видеть резьбу винтов с верхней стороны материнской платы (см. Третий рисунок ниже).Затем вы можете продолжить установку монтажного комплекта SecuFirm2 ™, как описано в руководстве (см. Четвертый рисунок ниже).

Процессорные кулеры Noctua поставляются с пластиковой защитной крышкой на нижней стороне кулера, которая защищает контактную поверхность от царапин и других повреждений.

Основание процессорных кулеров Noctua изготовлено из износостойкой никелированной меди, поэтому не о чем беспокоиться, если вы купите кулер Noctua из подержанных или если ваш кулер не поставляется с защитной крышкой. Продолжайте установку, как описано в руководстве.

Вы можете просто снять крышку, как показано ниже:

Вентиляторы Noctua PWM имеют минимальную скорость 300 об / мин, чтобы обеспечить сверхтихую работу, когда ваш процессор находится в состоянии покоя, и не требует более высокой производительности охлаждения. На некоторых материнских платах во время загрузки отображаются сообщения об ошибках, например «Ошибка вентилятора ЦП», когда скорость вращения вентилятора ниже определенного уровня. Если вы получаете такие сообщения об ошибках при использовании вентилятора Noctua PWM и если такие параметры доступны в вашем BIOS, пожалуйста, либо установите минимальный предел контроля скорости вращения вентилятора на 200 об / мин, либо увеличьте минимальный рабочий цикл PWM.Если в вашем BIOS нет этих опций, отключите ошибки вентилятора ЦП. Для получения подробной информации о настройках вентилятора BIOS, пожалуйста, обратитесь к руководству вашей основной платы или обратитесь к производителю материнской платы.

Пыль : Вентиляторы и радиаторы внутри компьютерных корпусов имеют тенденцию накапливать пыль при более длительном использовании. Чтобы поддерживать максимальную производительность, регулярно очищайте вентилятор и радиатор. Для очистки сначала снимите вентилятор с радиатора и протрите его тряпкой, слегка влажной тканью или сжатым воздухом.Будьте осторожны, чтобы не повредить вентилятор, не прилагайте чрезмерных усилий. Пожалуйста, не используйте пылесос, так как это может вызвать чрезмерное усилие на вентилятор, а не подвергайте воздействию проточной воды, так как остатки воды внутри двигателя могут привести к короткому замыканию. Также обратите внимание, что вентилятор не предназначен для разборки пользователем. Удаление крыльчатки из рамы приведет к нарушению герметичности подшипника и потере гарантии. Перед установкой вентилятора очистите сам радиатор с помощью тряпки или пылесоса. не использует воду почистить кулер. Наконец, снова включите вентилятор и подключите его к разъему вентилятора материнской платы или контроллеру вентилятора.
Остатки термопасты : Каждый раз, когда вы снимаете радиатор с процессора, мы рекомендуем очищать процессор, а также основание кулера перед повторным нанесением термопасты и установкой кулера. Вы можете просто протереть основание и центральный процессор сухой тканью без ворса или, для более тщательной очистки, использовать ткань без ворса, смоченную слабым раствором жидкости для мытья посуды или изопропиловым спиртом. Не помещайте кулер или процессор под проточную воду. Обратите внимание, что и основание радиатора, и ЦП должны быть сухими, без остатков термопаста и смазки перед повторным нанесением термопасты и установкой кулера.

Монтаж идентичен на всех разъемах LGA115x (LGA1150, LGA1151, LGA1155, LGA1156). Таким образом, следующие кулеры совместимы с LGA115x из коробки и не требуют каких-либо обновлений для использования на этой платформе: NH-C12P SE14, NH-C14, NH-C14S, NH-D15, NH-D15S, NH. -D14, NH-L12, NH-L12S, NH-L9i, NH-L9x65, NH-U14S, NH-U12S, NH-U12P SE2, NH-U9S, NH-UD9L, NH-U9B SE2. Кроме того, все более старые модели, которые были обновлены с помощью комплекта NM-I3, также могут использоваться на LGA115x без каких-либо дополнительных обновлений.

Следующие кулеры могут быть совместимы с LGA115x с помощью комплекта обновления NM-i115x: NH-C12P, NH-D15 SE-AM4, NH-L9x65 SE-AM4, NH-U12, NH-U12F, NH-U12P, NH -U12P SE1366, NH-U12S SE-AM4, NH-U9, NH-U9F, NH-U9B.

Следующие кулеры механически несовместимы с комплектом обновления NM-i115x и не могут быть совместимы с LGA115x: кулеры TR4-SP3, кулеры DX-3647, кулеры AMD Opteron серии DO, NH-L9a, NH-L9a- AM4.

NH-U12DX i4 и NH-U9DX i4 включают крепеж для LGA2011 Narrow ILM. Другие модели механически несовместимы с системой крепления Narrow ILM и поэтому не могут использоваться на этой платформе.

Пожалуйста, обратите внимание, что термопаста NT-h2, поставляемая с нашими кулерами, является расходным материалом, поэтому гарантия нашего производителя не включает предоставление дополнительной термопасты. Вы можете приобрести NT-h2 у наших реселлеров.

Поскольку невозможно надежно рассчитать или контролировать силы, которые действуют на систему во время транспортировки (например,г. при транспортировке) мы обычно рекомендуем из соображений безопасности снимать кулеры с общим весом более 700 г (включая вентилятор). Если вес радиатора без вентилятора составляет менее 700 г, а общий вес, включая вентилятор, превышает 700 г, мы рекомендуем снять вентилятор с радиатора, чтобы уменьшить его вес ниже 700 г. Noctua не несет ответственности за любые повреждения, которые могут возникнуть из-за чрезмерной нагрузки во время транспортировки, если радиатор останется установленным.

Наши монтажные системы SecuFirm2 ™ проходят всесторонние испытания на совместимость, прежде чем будут одобрены для новых платформ.Во время этих тестов мы не обнаружили никаких проблем с платформой Intel LGA1151 («Skylake») и не получили никаких отчетов от наших клиентов, партнеров по продажам и системных интеграторов, которые указывали бы на любую возможную проблему. Наши системы крепления SecuFirm2 ™ (за исключением некоторых компактных моделей L-типа) полагаются на винтовые пружины для создания необходимого контактного давления, что дает определенную гибкость как в отношении допусков на высоту штабелирования, так и в отношении ударов или других сил. По сравнению с беспружинными системами крепления, которые основаны исключительно на изгибе монтажных кронштейнов для создания контактного давления, это позволяет снизить механическую нагрузку на ЦП, сокет и материнскую плату и, таким образом, помогает предотвратить возможное повреждение от чрезмерных усилий.Однако, поскольку невозможно надежно рассчитать или контролировать силы, действующие на систему во время транспортировки (например, при транспортировке), мы обычно рекомендуем из соображений безопасности снимать охладители общим весом более 700 г (включая . поклонник).

Обратитесь к нашему руководству TDP, чтобы выбрать кулер, обеспечивающий наилучшую эффективность охлаждения на заданной высоте. В соответствии с Международной системой единиц (система СИ), Noctua определяет объемный расход (воздушный поток), используя единицы СИ — кубические метры в час (м³ / ч).Единицу СИ можно легко преобразовать в кубические футы в минуту (CFM): один кубический фут в минуту составляет ~ 0,589 кубических футов в минуту, а один кубический фут в минуту составляет ~ 1,699 м3 / ч. Для удобного преобразования можно использовать такие онлайн-инструменты, как www.convertunits.com. Указанная минимальная скорость относится к скорости при рабочем цикле 20% ШИМ. Может быть несколько причин, по которым вентилятор не опускается ниже указанного:

1. Многие материнские платы не опускаются ниже 40%, 50% или даже 60% рабочего цикла PWM на разъемах для вентиляторов корпуса. Обратитесь к руководству по вашей материнской плате, чтобы проверить, действительно ли рабочий цикл вентилятора опускается до 20%.Если это не так, в некоторых случаях вы можете использовать программное обеспечение для управления скоростью вращения вентилятора, поставляемое с материнской платой, чтобы преодолеть эти ограничения и еще больше снизить скорость вращения вентилятора. Однако сторонние инструменты, такие как SpeedFan, предлагают большую гибкость и лучшие возможности для обхода ограничений, налагаемых поставщиками материнских плат.
2. На некоторых материнских платах есть 4-контактные разъемы для вентиляторов, которые на самом деле не используют сигнал ШИМ на контакте 4 для управления скоростью вращения вентилятора, а скорее снижают напряжение на контакте 2 (как стандартный 3-контактный разъем для вентилятора).Поскольку скорость вращения вентилятора при минимальном напряжении обычно выше, чем скорость при рабочем цикле ШИМ 20%, вентилятор не может достичь столь низких минимальных скоростей при управлении напряжением, как при управлении ШИМ. Обратитесь к руководству по материнской плате, чтобы проверить, есть ли на вашей материнской плате 4-контактные разъемы для вентиляторов, которые управляют скоростью вращения вентилятора путем снижения напряжения на контакте 2, а не путем изменения рабочего цикла ШИМ на контакте 4:

   Обратите внимание, что производители материнских плат используйте разные термины, чтобы указать, что контакт 4 не используется для управления ШИМ (например,г. «+ 5V», «VCC» или «NC»), но если используется один из этих терминов, вы можете быть уверены, что разъем вентилятора не поддерживает ШИМ. Если контакт 4 описан как «Контроль скорости» или «ШИМ» или тому подобное, вы можете быть уверены, что разъем вентилятора поддерживает ШИМ.

   К сожалению, описание контакта 2 не всегда является четким указанием, поскольку некоторые производители используют такие термины, как «Fan PWR» или «Power» для обоих типов разъемов для вентиляторов. Однако, если контакт 2 описан как «Контроль скорости», вы также можете быть уверены, что разъем вентилятора не поддерживает управление скоростью на основе ШИМ.Если контакт 2 описан как «+12 В», это явный признак того, что разъем вентилятора поддерживает ШИМ.

   Также обратите внимание, что в некоторых случаях описания расположения выводов в руководствах к материнской плате могут быть неправильными, а некоторые модели фактически позволяют переключать разъемы вентиляторов из режима управления напряжением в режим управления ШИМ в BIOS, даже если контакт описания не указывают на поддержку ШИМ. Поэтому мы рекомендуем поискать эти параметры в BIOS, прежде чем принимать другие меры. В случае сомнений обратитесь к производителю материнской платы.

   Если на вашей материнской плате есть другие 4-контактные разъемы для вентиляторов, которые используют ШИМ для управления скоростью, вы можете запускать несколько вентиляторов с этих разъемов с помощью Y-разъемных кабелей. Однако убедитесь, что не превышена указанная максимальная потребляемая мощность коннекторов вентиляторов (обычно 10–12 Вт).

На некоторых материнских платах есть 4-контактные разъемы для вентиляторов, которые на самом деле не используют сигнал ШИМ на контакте 4 для управления скоростью вращения вентилятора, а скорее снижают напряжение на контакте 2 (как стандартный 3-контактный разъем вентилятора). В этом случае может случиться так, что системная плата настолько снижает напряжение, что вентилятор останавливается.Обратитесь к руководству по вашей материнской плате, чтобы проверить, есть ли на вашей материнской плате 4-контактные разъемы для вентиляторов, которые управляют скоростью вращения вентилятора путем снижения напряжения на контакте 2, а не путем изменения рабочего цикла ШИМ на контакте 4:

Обратите внимание, что производители материнских плат используйте разные термины, чтобы указать, что контакт 4 не используется для управления ШИМ (например, «+ 5V», «VCC» или «NC»), но если используется один из этих терминов, вы можете быть уверены, что заголовок вентилятора не поддержка ШИМ. Если контакт 4 описан как «Контроль скорости» или «ШИМ» или тому подобное, вы можете быть уверены, что разъем вентилятора поддерживает ШИМ.

К сожалению, описание контакта 2 не всегда является четким указанием, поскольку некоторые производители используют такие термины, как «Fan PWR» или «Power» для обоих типов разъемов для вентиляторов. Однако, если контакт 2 описан как «Контроль скорости», вы также можете быть уверены, что разъем вентилятора не поддерживает управление скоростью на основе ШИМ. Если контакт 2 описан как «+12 В», это явный признак того, что разъем вентилятора поддерживает ШИМ.

Также обратите внимание, что в некоторых случаях описания расположения выводов в руководствах к материнской плате могут быть неправильными, а некоторые модели фактически позволяют переключать разъемы вентиляторов из режима управления напряжением в режим управления ШИМ в BIOS, даже если контакт описания не указывают на поддержку ШИМ.Поэтому мы рекомендуем поискать эти параметры в BIOS, прежде чем принимать другие меры. В случае сомнений обратитесь к производителю материнской платы.

Чтобы решить проблему, вы можете:

1. Выберите более высокий профиль скорости вращения вентилятора в BIOS (например, «нормальный» вместо «тихий» и т. Д.) Или отключите автоматическое управление скоростью вентилятора и используйте вместо него адаптер с низким уровнем шума.

2. Используйте программное обеспечение для управления скоростью вращения вентилятора материнской платы или сторонние инструменты, такие как Speedfan, для регулировки скорости вращения вентилятора.В отличие от управления скоростью вентилятора на основе BIOS, прилагаемое программное обеспечение обычно проверяет, остановился ли вентилятор, и соответственно увеличивает напряжение или, по крайней мере, предлагает больше возможностей для правильной настройки вентилятора.

3. Если на вашей материнской плате есть другие 4-контактные разъемы для вентиляторов, которые используют ШИМ для управления скоростью, вы можете запускать несколько вентиляторов с этих разъемов, используя Y-разъемные кабели. Однако убедитесь, что не превышена указанная максимальная потребляемая мощность коннекторов вентиляторов (обычно 10–12 Вт).

№В зависимости от ориентации кулера основание радиатора может не закрывать 1-2 мм на внешнем крае радиатора. Поскольку тепло сосредоточено в центре процессора а самые внешние части не имеют отношения к теплопередаче, это вообще не проблема.

BIOS многих моделей материнских плат от Supermicro предполагает определенную минимальную скорость вращения вентилятора (обычно 600 или 700 об / мин), которая выше минимальной скорости вращения вентилятора, которая может быть достигнута с помощью моделей Noctua с ШИМ-вентиляторами. BIOS может интерпретировать низкую минимальную скорость вращения вентиляторов Noctua как ошибку вентилятора и, таким образом, попытаться запустить вентилятор на 100% в течение короткого периода, прежде чем вернуться к автоматическому управлению.Это может привести к колебаниям скорости вращения вентилятора и появлению предупреждений о скорости вращения вентилятора в BIOS или консоли управления вентиляторами.

К сожалению, обычно нет возможности установить в BIOS более низкое минимальное значение, которое бы соответствовало низкой минимальной скорости вентиляторов Noctua PWM. Таким образом, проблема может быть решена только путем отключения автоматического управления скоростью вращения вентилятора в BIOS, в результате чего вентиляторы будут работать с постоянной скоростью, с помощью сторонних инструментов, таких как IPMItool или IPMIutil, или путем запроса измененного файла BIOS у Supermicro, который учитывает минимальную скорость вращения вентиляторов Noctua (может взиматься дополнительная плата).Обратите внимание, что любые изменения, выполняемые с помощью сторонних инструментов, выполняются на ваш страх и риск и что Noctua не несет ответственности за любые возможные проблемы.

В системах от Acer, Apple, Dell, HP, Lenovo или других крупных производителей часто используются материнские платы, которые незначительно отличаются от спецификаций, выпущенных Intel и AMD. Хотя эти изменения обычно незначительны, они могут привести к проблемам совместимости с кулерами, которые были созданы в соответствии с этими спецификациями.

Даже если кулер механически совместим и может быть установлен, могут возникнуть другие проблемы, например.г. проприетарные разъемы для вентиляторов, ошибки BIOS из-за низкой скорости вентилятора, отключения и т. д. Некоторые из этих проблем можно избежать, обладая определенными техническими знаниями, но особенно проблемы, связанные с BIOS, часто не могут быть решены.

Из-за большого количества возможных проблем, которые невозможно решить с помощью отдельных монтажных деталей, Noctua официально не поддерживает системы от Acer, Apple, Dell, HP, Lenovo или других крупных брендов.

Поскольку большинство современных энтузиастов ПК используют высоковязкие термические компаунды, контактная поверхность кулеров Noctua оптимизирована для использования с пастами этого типа.Микро-канавки на контактной поверхности гарантируют, что высоковязкие термические соединения распределены равномерным тонким слоем по всей контактной поверхности и что между кулером и процессором не останется воздушных карманов. С полированной зеркальной поверхностью риск неравномерного рассеивания намного выше. Поскольку слишком толстые слои термопасты и воздушные карманы резко ухудшают теплопередачу, микроканавки имеют жизненно важное значение для общей охлаждающей способности кулеров Noctua при использовании с сегодняшними термопастами с высокой вязкостью.

Стремясь к совершенству как с точки зрения качества продуктов, так и услуг, мы считаем, что гарантия и поддержка не должны зависеть от готовности клиента предоставлять свои данные в процессе регистрации. Поэтому мы не предлагаем возможность регистрировать продукты Noctua и предоставлять такую ​​же 6-летнюю гарантию производителя и такой же превосходный уровень поддержки для всех продуктов.

Большинство монтажных деталей Noctua SecuFirm ™ перекрестно совместимы, поэтому, если вы заменяете один кулер Noctua другим, обычно можно сохранить исходную заднюю панель и / или систему крепления на месте, чтобы повторно использовать ее для новый кулер.Если ваш предыдущий кулер Noctua был установлен на системе Intel LGA115x (LGA1156, LGA1155, LGA1151, LGA1150), LGA2011 (LGA2011-0, LGA2011-3) или LGA1366 и замените его на систему NH-U14S, NH-U12S или NH- U9S, вам нужно только заменить оригинальные монтажные планки на NM-IMB3, поставляемые с новым кулером. Для всех других моделей вы можете сохранить всю систему крепления на вышеупомянутых разъемах Intel. На AMD AM2, AM2 +, AM3, AM3 +, FM1, FM2, FM2 + вам нужно только заменить оригинальные монтажные планки на те, которые поставляются с новым кулером.

Все винты следует затягивать осторожно до упора, не прилагая чрезмерных усилий. Пожалуйста, не превышайте следующие значения максимального момента затяжки:

Тип винта	Макс. крутящий момент
Винты NM-SSC1 для крепления кронштейнов к основанию радиатора	0,5 Нм
Винты с накатанной головкой NM-ITS1 для крепления монтажных планок Intel	0,5 Нм
Винты NM-ALS1 для крепления монтажных планок AMD	0.6 Нм
Подпружиненные винты для крепления радиатора к монтажным планкам	0,6 Нм

Поставляемая задняя панель предназначена только для LGA115x, и для установки на LGA20xx задняя панель не требуется (LGA2066, LGA2011-3, LGA2011 -0). Пожалуйста, обратитесь к руководству по установке или нашему видео по установке, чтобы узнать, как установить радиатор на LGA20xx.

Старые, снятые с производства модели, такие как NH-D14, NH-C14, NH-U12P SE2 и NH-U9B SE2, поставляются с 3-контактными вентиляторами, которыми можно управлять только с помощью регулировки напряжения.Когда эти модели были представлены в 2009 и 2010 годах, многие материнские платы поддерживали этот тип управления скоростью, тогда как сегодня большинство материнских плат могут управлять только 4-контактными вентиляторами с помощью ШИМ (широтно-импульсной модуляции). Как указано на соответствующих страницах продуктов, эти модели были сняты с производства и заменены более новыми моделями, такими как NH-D15, NH-C14S, NH-U12S и NH-U9S, которые, как и все современные кулеры для ЦП Noctua, поддерживают управление скоростью через ШИМ. Если вы хотите использовать ШИМ-контроль скорости, пожалуйста, приобретите одну из наших текущих моделей кулеров или замените вентиляторы на некоторые из наших 4-контактных ШИМ-вентиляторов.В качестве альтернативы вы также можете использовать прилагаемые адаптеры с низким и сверхнизким уровнем шума, чтобы снизить скорость поставляемых вентиляторов.

Не знаете, какой продукт Noctua купить? Наши подробные руководства по покупке вентиляторов и кулеров ЦП помогут вам выбрать модель, которая лучше всего подходит для вас.

Большинство производителей материнских плат позволяют своим продуктам с возможностью разгона (например, чипсетам Intel серии X или Z) запускать процессор на увеличенных тактовых частотах по умолчанию, не требуя никаких действий со стороны пользователя.Поскольку ограничения TDP (расчетная тепловая мощность) обычно также отключены по умолчанию, это приводит к тому, что ЦП в разной степени превышает номинальное значение TDP, в зависимости от используемых приложений и их рабочих нагрузок. Из-за повышенного тепловыделения ЦП вы можете увидеть более высокие температуры ЦП, чем ожидалось.

Чтобы узнать, разгоняет ли ваша материнская плата процессор по умолчанию, войдите в UEFI BIOS и выберите меню «расширенный» или «разгон». Там вы сможете найти такие опции, как «MultiCore Enhancement» (опции: включен / выключен), «CPU Ratio Apply Mode» (опции: all / per core) или аналогичные.Чтобы отключить автоматический разгон, измените настройки на «отключено» или «на ядро» и убедитесь, что отдельные множители соответствуют исходным спецификациям.

Если вы сомневаетесь, обратитесь к поставщику материнской платы за подробными инструкциями по отключению этой функции.

Разблокированные процессоры Intel (суффикс K, X и C) могут рассеивать больше тепла, чем указано в спецификации TDP, если

1. Ограничения TDP расширены или отключены в BIOS материнской платы.
2. материнская плата применяет автоматический разгон по умолчанию, т.е.г. за счет увеличения напряжения питания процессора и использования более высоких множителей Turbo-Mode.
3. Некоторое программное обеспечение создает нетипичные нагрузки, например Prime95 с поддержкой AVX2 и применимы а) и / или б).

Это может привести к проблемам с температурой, особенно при использовании небольших кулеров или компактных корпусов.

Фактическое энергопотребление процессора можно контролировать с помощью программного обеспечения, предоставленного поставщиком материнской платы, или с помощью сторонних инструментов, таких как HWInfo или HWMonitor.

Если вы столкнулись с проблемами температуры (> 90 ° C) и замечаете, что потребляемая мощность превышает указанную, убедитесь, что автоматический разгон не применяется, и ограничьте TDP указанным значением, выбрав соответствующие настройки BIOS.

Для процессоров Kaby Lake это также может помочь снизить тактовую частоту процессора для приложений, которые активно используют набор инструкций AVX, что может привести к более высоким нагрузкам и потребляемой мощности. Этот параметр обычно называется «смещением AVX» и позволяет снизить множитель специально для приложений на основе AVX без снижения производительности при использовании других наборов команд. В зависимости от качества процессора и используемых программ сокращение на 2-3 шага обычно дает очень хорошие результаты.

Если у вас возникли проблемы с поиском соответствующих настроек в BIOS, обратитесь к поставщику материнской платы за подробностями.

Все наши рекомендации TDP основаны на тщательном тестировании со значениями по умолчанию, указанными Intel с использованием популярных приложений, таких как Asus Realbench и prime95. Обратите внимание, однако, что Prime95 создает особенно высокую нагрузку, выходящую за рамки типичных сценариев применения, и это приводит к повышенным температурам. Поэтому мы рекомендуем использовать другие программы, такие как Realbench, для проверки стабильности и температуры процессора в реальных сценариях.

Поскольку механизм крепления радиатора идентичен на LGA2011 и LGA2066, системы крепления SecuFirm2 ™ от Noctua для LGA2011 также поддерживают процессоры Intel LGA2066. Большинство современных кулеров Noctua уже включают системы крепления SecuFirm2 ™ для LGA2011 и, таким образом, могут использоваться на материнских платах LGA2066 без каких-либо обновлений или модификаций.

Следующие модели включают монтажный комплект для сокета LGA2011 / 2066 и, таким образом, совместимы с из коробки :

NH-C14S
NH-D14 SE2011
NH-D15
NH-D15 хромакс.черный
NH-D15S
NH-D9L
NH-D9DX i4 3U
NH-L12
NH-L12S
NH-L9x65
NH-U12A
NH-U12S
NH-U12S хромакс. Черный
NH-U12DX i4
NH-U14S
NH-U9DX i4
NH-U9S

Следующие модели можно бесплатно сделать совместимыми с розетками LGA2011 / LGA2066 с помощью комплекта обновления NM-i20xx:

NH-C12P
NH-C12P SE14
NH-C14
NH-D14
NH-D15 SE-AM4
NH-U12S SE-AM4
NH-L9x65 SE-AM4
NH-U12
NH-U12F
NH-U12P
NH-U12P SE1366
NH-U12P SE2
NH-U9
NH-U9B
NH-U9B SE2
NH-U9F

Следующие модели можно сделать совместимыми с разъемами LGA2011 / LGA2066 с помощью комплекта обновления NM-i20xx, но они не имеют права на бесплатное предложение Noctua по установке, поэтому пользователи должны приобретать комплект у местных торговых посредников:

NH-U12DO (Обратите внимание, что версия A3 несовместима!)
NH-U12DX
NH-U12DX 1366
NH-U9DX 1366
NH-U9DO (Обратите внимание, что версия A3 несовместима!)

Следующие модели несовместимы с сокетами LGA2011 / LGA2066 и не могут быть обновлены:

NH-L9a
NH-L9a-AM4
NH-L9a-AM4 хромакс.черный
NH-L9i
NH-L9i хромакс. Черный
NH-U14S TR4-SP3
NH-U12S TR4-SP3
NH-U9 TR4-SP3
NH-U14S DX-3647
NH-U12S DX-3647
NH-D9 DX-3647 4U
NH-U12DO A3
NH-U9DO A3

К сожалению, невозможно обновить существующие радиаторы Noctua для поддержки сокетов AMD TR4 и SP3 для процессоров Ryzen Threadripper (X399) и Epyc. Процессоры TR4 / SP3 имеют гораздо большие радиаторы (по сравнению с e.г. Процессоры LGA2066 или AM4) и контактные поверхности стандартных радиаторов Noctua будут покрывать только половину этих радиаторов, что приведет к недостаточной эффективности охлаждения. Вдобавок ко всему, тепловые трубки более крупных кулеров, таких как NH-D15 или NH-D15S, полностью блокируют слоты оперативной памяти на многих материнских платах TR4 / SP3. По этой причине компания Noctua представила новые модели кулеров NH-U14S TR4-SP3, NH-U12S TR4-SP3 и NH-U9 TR4-SP3 с увеличенными контактными поверхностями и адаптированные для систем TR4 и SP3.Пожалуйста, выберите эти модели для систем AMD Ryzen Threadripper и Epyc.

В зависимости от используемого шасси, карты и материнской платы установка карт PCIe в вертикальном положении с использованием переходных плат может вызвать проблемы совместимости с кулерами ЦП. Будет ли проблема возникать или нет, зависит от точного положения карты (которое определяется корпусом ПК и / или дополнительным вертикальным кронштейном держателя графического процессора), ширины карты, а также положения разъема ЦП на плате. материнская плата. Чтобы проверить, достаточно ли места для кулера, измерьте расстояние между центром разъема ЦП и верхней частью карты PCI, чтобы убедиться, что кулер подходит.

Монтаж идентичен на всех разъемах LGA115x (LGA1150, LGA1151, LGA1155, LGA1156). Таким образом, следующие кулеры совместимы с LGA115x из коробки и не требуют каких-либо обновлений для использования на этой платформе: NH-C12P SE14, NH-C14, NH-C14S, NH-D15, NH-D15S, NH. -D14, NH-L12, NH-L12S, NH-L9i, NH-L9x65, NH-U14S, NH-U12S, NH-U12P SE2, NH-U9S, NH-UD9L, NH-U9B SE2. Кроме того, все более старые модели, которые были обновлены с помощью комплекта NM-I3, также могут использоваться на LGA115x без каких-либо дополнительных обновлений.

Следующие кулеры могут быть совместимы с LGA115x с помощью комплекта обновления NM-i115x: NH-C12P, NH-D15 SE-AM4, NH-L9x65 SE-AM4, NH-U12, NH-U12F, NH-U12P, NH -U12P SE1366, NH-U12S SE-AM4, NH-U9, NH-U9F, NH-U9B.

Следующие кулеры механически несовместимы с комплектом обновления NM-i115x и не могут быть совместимы с LGA115x: кулеры TR4-SP3, кулеры DX-3647, кулеры AMD Opteron серии DO, NH-L9a, NH-L9a- AM4.

Текущие процессоры Intel, особенно разблокированные модели с суффиксами C, K, X или XE (например.г. Core i7-8700K, Core i9-7900X или Core i9-9900K) могут рассеивать заметно больше тепла, чем указано в спецификации TDP.

Хотя многие модели материнских плат придерживаются рекомендованных Intel уровней мощности и тактовых частот, есть модели, в которых UEFI BIOS настроен таким образом, что:

1. Лимиты TDP расширены или отключены.
2. материнская плата применяет автоматический разгон по умолчанию, например за счет увеличения напряжения питания процессора и использования более высоких множителей Turbo-Mode.

В зависимости от сценария нагрузки и настроек конфигурации ЦП фактическая потребляемая мощность может быть в 1,5–3 раза выше заявленного значения TDP. Это может привести к проблемам с температурой, особенно при использовании кулеров меньшего размера, компактных корпусов или корпусов с плохим воздушным потоком, когда некоторые приложения создают очень высокие нагрузки, например Prime95 с поддержкой AVX2, программным обеспечением для 3D-рендеринга или моделирования.

Фактическое энергопотребление процессора можно контролировать с помощью программного обеспечения, предоставленного поставщиком материнской платы, или с помощью сторонних инструментов, таких как HWInfo или HWMonitor.

Если вы столкнулись с проблемами температуры (> 90 ° C) и заметили, что потребляемая мощность превышает указанную, убедитесь, что автоматический разгон не применяется. Вы также можете ограничить TDP либо значением, указанным Intel, либо значением, которое на 5-10 Вт ниже значения, ранее считанного с ЦП. Это можно сделать в BIOS, установив вручную «Long Term Duration Power» вместо «Auto».

Кроме того, это также может помочь снизить тактовую частоту ЦП для приложений, которые активно используют набор команд AVX, что может привести к более высоким нагрузкам и потребляемой мощности.Этот параметр обычно называется «смещением AVX» и позволяет снизить множитель специально для приложений на основе AVX без снижения производительности при использовании других наборов команд. В зависимости от качества процессора и используемых программ сокращение на 2-3 шага обычно дает очень хорошие результаты.

Возможность установки значения AVX-смещения обычно доступна для следующих поколений ЦП:

• LGA1151: 7-го, 8-го и 9-го поколения (Kaby Lake, Coffee Lake)
• LGA2011-3: 6-е поколение (Broadwell-E)
• LGA2066: 7-е и 8-е поколение (Skylake-X)

Обратитесь к поставщику материнской платы за подробностями, если у вас возникли проблемы с поиском соответствующих настроек в BIOS.

Все наши рекомендации TDP основаны на тщательном тестировании со значениями по умолчанию, указанными Intel с использованием популярных приложений, таких как Asus Realbench и prime95. Обратите внимание, однако, что Prime95 создает особенно высокую нагрузку, выходящую за рамки большинства типичных сценариев приложений, и это приводит к повышенным температурам. Поэтому мы рекомендуем использовать другие программы, такие как Realbench, для проверки стабильности и температуры процессора в реальных сценариях.

Также обратите внимание, что процессоры, которые используют термопасту вместо пайки между матричным кристаллом и радиатором, обычно нагреваются сильнее.Из-за теплового узкого места, создаваемого термопастой, температуры могут быть высокими даже при указанном TDP.

NH-C14S, NH-D14, NH-D15, NH-D15S, NH-D9L, NH-L9x65, NH-U12S, NH-U14S, NH-U9S с 2019 года включают в себя крепежные детали AM4. Есть четыре простых способа проверить что ваш кулер уже включает в себя крепежные детали AM4:

1. Проверьте характеристики совместимости розеток на упаковке. Если они включают AM4, части AM4 включены.
2. Открыв упаковку, проверьте печать на коробке с принадлежностями.Если детали AMD, изображенные на коробке, имеют как белую, так и серую прокладку, кулер поддерживает AM4.
3. Откройте коробку с аксессуарами и проверьте сумку AMD. Если в нем есть и белые, и серые прокладки, кулер поддерживает AM4.
4. Проверьте, есть ли в пакете AMD монтажные планки NM-AMB8 или NM-AMB11.

Последние процессоры Ryzen 3000 (за исключением моделей APU) отличаются от предыдущих поколений Ryzen тем, что они больше не основаны на одном большом чипе, а вместо этого используют многочиповый подход с меньшими чипами.В зависимости от конкретной модели на упаковке может быть один (6- и 8-ядерные модели) или два (12- и 16-ядерные модели) фактических матриц ЦП (CCD). Каждый процессор также использует I / O-Die (IOD), который содержит такие вещи, как контроллер памяти, контроллер PCIe, соединения с набором микросхем материнской платы и другие функции.

Из-за этого изменения конструкции и перехода на меньший 7-нм техпроцесс распределение тепла всего процессора сильно отличается от старых однокристальных процессоров Ryzen на основе 14 и 12 нм с аналогичным энергопотреблением.

В зависимости от конкретной модели ЦП, указанного значения TDP и, возможно, расширенных пределов мощности (прецизионная перегрузка с ускорением), один кристалл ЦП может легко создать тепловую нагрузку до 130 Вт, тогда как кристалл ввода-вывода обычно создает тепловую нагрузку до около 10Вт. Из-за небольшого размера кристалла ЦП плотность тепла (Вт / мм²) этого чипа очень высока. Например, тепловая нагрузка 120 Вт при размере кристалла 74 мм² дает теплоплотность 1,62 Вт / мм², тогда как такая же тепловая нагрузка на более старом процессоре Ryzen с размером кристалла 212 мм² дает тепловую плотность всего 0.57 Вт / мм².

Эта большая разница в плотности тепла является причиной того, что новые процессоры Ryzen 3000 становятся намного теплее при одинаковых тепловых нагрузках, чем их предшественники.

Кроме того, процессоры Ryzen 3000 довольно агрессивно используют номинальный температурный запас (до 95 ° C) для достижения более высоких тактовых частот. В результате, если процессор выходит за этот температурный предел, это не проблема и не вызывает опасений. Тактовая частота и напряжение питания будут автоматически регулироваться самим процессором, чтобы оставаться в пределах спецификаций AMD и предотвратить перегрев.

Из-за более высокой плотности тепла, более высоких температурных ограничений и более агрессивного использования тактовой частоты ускорения вполне нормально, что процессоры Ryzen 3000 достигают более высоких температур, чем процессоры Ryzen предыдущего поколения с таким же рейтингом TDP. Более высокие температуры процессора являются нормальным явлением для процессоров Ryzen 3000 и не являются признаком того, что с кулером процессора что-то не так.

Компания Noctua провела внутренние тесты с различными кулерами и образцами ЦП, чтобы выяснить, влияет ли ориентация расположения тепловых трубок на производительность охлаждения при использовании с ЦП Ryzen 3000.Результаты не показали никаких доказательств того, что это действительно так. Однако, поскольку могут быть незначительные различия в форме поверхности как теплоотвода процессора, так и основания кулера, возможно, что одна ориентация подходит лучше, чем другая, и, следовательно, дает несколько разные результаты. Однако другая ориентация кулера также изменяет поток воздуха внутри корпуса, что также может вызвать разную температуру.

Да, механизм крепления кулера сокета sTRX4 для процессоров AMD Ryzen Threadripper 3000 (например,г. 3960X, 3970X, TRX40) идентичен таковому для разъемов TR4 и SP3, поэтому все модели Noctua TR4-SP3 могут использоваться на sTRX4.

Создайте свой первый снимок | Ubuntu

Запуск проекта

Первое, что нужно сделать, это создать общий каталог снимков, за которым следует рабочий каталог для этого конкретного проекта привязки:

  $ mkdir -p ~ / mysnaps / hello
$ cd ~ / mysnaps / привет


Именно из этого каталога hello мы будем вызывать все последующие команды.

ПРИМЕЧАНИЕ: Из-за ограничений в проекте, который мы собираемся создать, путь к каталогу, в который вы помещаете каталог hello в , не должен содержать пробелов .

Начните с инициализации среды привязки:

  $ snapcraft init


Это создает snapcraft.yaml , в котором вы объявляете, как создается привязка и какие свойства она предоставляет пользователю. Мы отредактируем это позже.

Структура каталогов теперь выглядит так:

  mysnaps /
└── привет
    └── щелчок
        └── снапкрафт.ямл


Примечание: Любые будущие снимки, которые вы хотите создать, должны быть помещены в их собственный каталог под mysnaps .

Описание снимка

Давайте взглянем на верхнюю часть вашего файла snapcraft.yaml. Он должен выглядеть примерно так, как показано ниже:

  name: my-snap-name # вы, вероятно, захотите 'snapcraft register '
base: core18 # базовая привязка - это среда выполнения для этой привязки
version: '0.1' # только для людей, обычно '1.2 + git 'или' 1.3.2 '
резюме: однострочная презентация для вашего потрясающего снимка # 79 симв.
описание: |
  Это описание my-snap. У вас есть пара абзацев, чтобы рассказать
  самая важная история о вашей оснастке. Однако не превышайте 100 слов,
  мы живем в твиттере, и ваше описание хочет хорошо выглядеть в снимке
  хранить.

grade: devel # должен быть "стабильным" для выпуска в каналы-кандидаты / стабильные каналы
confinement: devmode # используйте 'strict', если у вас есть подходящие разъемы и слоты


Это часть снапкрафта .yaml является обязательным и является базовыми метаданными для оснастки.

Давайте рассмотрим эту строку за строкой:

• имя : Имя снимка.

• base : Базовая оснастка, обеспечивающая среду выполнения с минимальным набором библиотек, общих для большинства приложений. Для большинства снимков это должно быть core18 , что соответствует Ubuntu 18.04 LTS.

• версия : Текущая версия оснастки.Это просто удобочитаемая строка. Все загрузки снимков будут получать инкрементные снимки ревизии , которые не зависят от этой версии. Он разделен, поэтому вы можете загружать один и тот же снимок несколько раз для одной архитектуры с одной и той же версией. Рассматривайте его как строку, которая указывает вашему пользователю текущую версию, например «стабильная», «2.0» и т. Д.

• Summary : Краткое однострочное резюме или слоган для вашего снимка.

• описание : более подробное описание оснастки.Он может занимать несколько строк, если перед ним стоит символ «|».

• , оценка : Может использоваться издателем для обозначения уверенности в качестве сборки. Магазин не позволит публиковать сборки уровня devel в стабильном канале.

• confinement : Уровень ограничения snap — это степень изоляции, которую он имеет от вашей системы, и есть три уровня: strict , classic и devmode . strict снимков выполняются полностью изолированно, классических снимков имеют открытый доступ к системным ресурсам, а devmode снимки выполняются как strict , но с открытым доступом к системе. Последний идеален для разработки, но для публикации вашей оснастки потребуется перейти с devmode . См. Дополнительную информацию в разделе «Ограничение привязки».

  В этом руководстве мы сосредоточимся на devmode и строгом ограничении .

Для получения более подробной информации об этих метаданных верхнего уровня см. Добавление глобальных метаданных.

И это все по основам. Пришло время настроить файл snapcraft.yaml для нашей собственной привязки. Принимая во внимание вышеизложенное, мы можем изменить верхнюю часть файла на:

  name: hello
база: core18
версия: '2.10'
резюме: GNU Привет, щелчок "привет, мир"
описание: |
  GNU hello печатает дружеское приветствие.
оценка: devel
ограничение: devmode


Примечание. Информация о версии предназначена только для использования пользователем моментальных снимков и не влияет на обновления моментальных снимков.Он определяется в кавычках ( '2.10' ), потому что это должна быть строка YAML, а не число с плавающей запятой. Использование строки позволяет указывать нечисловые сведения о версии, например « myfirstversion » или « 2.3-git ».

Добавление части

Части используются для описания вашего приложения, где можно найти его различные компоненты, его требования к сборке и времени выполнения, а также его зависимости. Снап состоит из одной или нескольких частей в зависимости от его сложности.

Вот несколько примеров снимков, состоящих из нескольких частей: — снимки с отдельными логическими частями, например снимок сервера, содержащий веб-сервер, базу данных и само приложение; — игра, в которой движок игры и игровые данные для трех разных игр , каждая из которых определяется в своей части — привязки с частями из разных мест — части, которые построены по-разному

Наша привязка hello будет приятной и простой. Пока он будет состоять только из одной части. На следующих страницах мы собираемся постепенно расширять его.

Два обязательных элемента для каждой части — это определение «источник» и «плагин». Думайте об этом как о «что» и «как» соответственно. В качестве источника вы можете, например, выбрать репозиторий исходного кода (например, git ), архив или локальный каталог. Snapcraft поддерживает множество плагинов, позволяющих создавать проекты самых разных типов (например, autotools, cmake, go, maven, nodejs, python2, python3).

Чтобы собрать hello , добавьте следующую строфу «частей» в свой снапкрафт .yaml (замените все, что может быть там):

  части:
  гну-привет:
    источник: http://ftp.gnu.org/gnu/hello/hello-2.10.tar.gz
    плагин: autotools


Итак, мы добавили часть под названием gnu-hello (ее имя произвольно). В качестве «источника» мы указали архив, расположенный на FTP-сервере проекта GNU. В качестве «плагина» мы выбрали autotools , который использует традиционные шаги сборки ./configure && make && make install .

См. Поддерживаемые плагины или запустите snapcraft list-plugins , чтобы получить дополнительную информацию о том, какие инструменты сборки и платформы поддерживает Snapcraft.

Все, что вам нужно сделать, чтобы собрать наш снап, это:

  $ snapcraft


При первом запуске snapcraft вам может быть предложено разрешение на установку Multipass. Snapcraft использует Multipass как для упрощения процесса сборки, так и для ограничения среды сборки в пределах виртуальной машины. Он предлагает лучший опыт сборки, поэтому мы настоятельно рекомендуем ответить «у».Однако, если вы не хотите использовать Multipass, вы также можете создавать собственные, удаленные и с LXD. См. Подробности в разделе «Параметры сборки».

Во время сборки snapcraft покажет много выходных данных, однако успешная сборка закончится с:

  [...]
Постановка gnu-hello
Грунтовка gnu-hello
Щелчок "привет" |
Прикрепил hello_2.10_amd64.snap


Поздравляем! Вы только что создали свою первую оснастку, которая теперь готова к установке:

  $ sudo snap install --devmode hello_2.10_amd64.snap


Вывод должен объявлять:

  hello 2.10 установлен


Чтобы получить некоторую информацию об установленной оснастке:

  $ snap list hello


Пример вывода:

  Имя Версия Отслеживание версий Примечания разработчика
привет 2.10 x1 - - devmode


Попробуем выполнить:

  $ привет


В традиционном Ubuntu вы получите:

  Программу hello можно найти в следующих пакетах:
 * Здравствуйте
 * привет традиционный
Попробуйте: sudo apt install


Или вы можете получить другую ошибку, если ранее установили снап hello :

  $ hello


Вывод:

  bash: / snap / bin / hello Такого файла нет


Команда не существует, несмотря на то, что она является частью нашей оснастки и установлена! Действительно, по умолчанию снимки ничего не предоставляют пользователю (команды, службы и т. Д.). Мы должны сделать это явно, и это именно то, чем вы собираетесь заняться дальше!

Если команда работает на , убедитесь, что это правильная команда hello . Проверьте вывод , который привет — он может перечислить что-то вроде / usr / bin / hello . Нам нужен двоичный файл в каталоге / snap / bin .

Как легко обновить процессор Intel для увеличения игровой мощности

(Pocket-lint) — Обновить процессор проще, чем вы думаете.Наряду с добавлением дополнительной оперативной памяти и новой видеокартой это одна из самых стоящих задач.

Раньше мы писали о том, как собрать собственную игровую машину — если вы это сделали, то вы должны чувствовать себя довольно комфортно при установке компонентов. Обновление вашего процессора отчасти просто отменяет исходный процесс, удаляя текущее устройство и устанавливая новое блестящее.

Однако есть несколько предварительных условий. Например, знать, какой процессор купить, подойдет ли он? Стоит ли денег?

Следуйте нашему удобному руководству, чтобы узнать все, что вам нужно, чтобы обновить процессор и получить больше игрового заряда.

Pocket-lint

Проверка совместимости ЦП

Первый шаг — проверить список совместимости вашей материнской платы. Производители должны иметь список процессоров, которые будут работать, и это сделает первый простой порт вызова.

Для нашей сборки мы изначально использовали следующие компоненты:

Это единственные три части машины, с которыми мы будем вмешиваться во время этого процесса, что упрощает и упрощает работу. Быстрый поиск в Google показывает список процессоров, поддерживаемых этой материнской платой.

У Intel также есть удобный инструмент для подбора процессора, подходящего к вашей материнской плате или наоборот.

Посмотрите на список, и вы увидите, что вы могли бы легко перейти с процессора Core i3 на сверхмощный Core i9, если бы у вас были деньги, чтобы потратиться. Как только вы узнаете, что вам подойдет, вам просто нужно будет найти где-нибудь купить обновленный процессор.

Убедитесь, что у вас есть подходящая розетка (в нашем случае LGA1151), затем найдите что-нибудь с большей мощностью. Мы выбрали Intel Core i7-8086K. Не такой уж большой скачок производительности по сравнению с текущим процессором, но идеально подходит для демонстрационных целей.

Pocket-lint

Дополнительные инструменты для работы

Помимо нового процессора, вам также понадобится пара других вещей, чтобы эта работа выполнялась чисто и аккуратно:

• Что-то для очистки термопасты от тока CPU
• Новая термопаста для нового процессора
• Антистатический браслет (см. На Amazon US и Amazon UK)

Самым простым решением является термопаста и набор для очистки от Arctic Silver (можно приобрести в Amazon в США и Amazon в Великобритании).Чистящий состав, очиститель поверхности, безворсовые салфетки и свежий запас термопасты творят чудеса в этой работе.

Антистатический ремень гарантирует, что вы случайно не повредите машину во время выполнения работ.

Подготовка машины

Важной частью обеспечения того, чтобы ваш компьютер справился с обновлением, является установка последней версии BIOS. Это легко сделать благодаря бесплатному программному обеспечению, известному как CPU-Z.

Этот отличный инструмент не только сообщает вам, какой процессор вы используете в данный момент, но и дает вам доступ к другим данным, включая версию вашего BIOS и дату его выпуска.

Загрузите и установите программное обеспечение, затем щелкните вкладку «Mainboard», чтобы увидеть информацию о BIOS. Проверьте это, затем перейдите на страницу поддержки вашей материнской платы, чтобы узнать последнюю версию BIOS. Загрузите и установите с осторожностью.

Как только это будет сделано, вы готовы приступить к работе.

1 / 15Pocket-lint

: 1 — Прикрепите антистатический браслет к себе и к точке заземления — радиатор работает отлично.1 — Прикрепите антистатический браслет к себе и к точке заземления — радиатор работает отлично .

Запуск обновления

А теперь сам процесс. Мы разберем это шаг за шагом, чтобы было проще. Прокрутите галерею выше, чтобы увидеть каждый шаг в качестве руководства.

Сначала вам нужно отключить машину от сети и найти хорошую ровную поверхность для работы, затем:

1. Прикрепите антистатический браслет к себе и к точке заземления — радиатор работает отлично.
2. Отвинтите кулер / радиатор процессора и отсоедините все кабели, которые могут мешать.
3. Отложите винты в сторону и осторожно снимите охладитель.
4. Нанесите несколько небольших капель раствора для удаления термопасты на безворсовую ткань.
5. Удалите остатки компаунда с процессора, стараясь не допустить попадания влаги или грязи на материнскую плату.
6. Повторите этот процесс с охладителем / радиатором.
7. Нанесите очиститель на другую чистую ткань и нанесите ее на ЦП и кулер / радиатор.
8. Снимите рычаг, удерживающий ЦП на месте, поднимите крышку и осторожно извлеките старый ЦП, подняв его за углы.
9. Подготовьте новый процессор Intel, помните, что золотая стрелка в нижнем углу должна указывать в эту сторону при установке. Вы устанавливаете новый ЦП так же, как и старый.
10. Осторожно и осторожно вставьте ЦП на место.
11. Установите клапан на место и верните рычаг на место, чтобы удерживать его.
12. Готовая новая термопаста.
13. Нанесите небольшое количество термопасты в виде рисунка, который покроет весь ЦП, но не выйдет за края.
14. Замените кулер ЦП, установите на место и затяните винты, чтобы удерживать его на месте.
15. Не забудьте снова подключить все необходимые кабели.

Вот и все. Работа сделана. Легко, правда? Теперь все, что вам нужно сделать, это снова подключить его, перезагрузить компьютер и наслаждаться дополнительной мощностью.

Написано Адрианом Уиллингсом.
