Наушники – устройство для персонального прослушивания звуковых файлов. Они используются в тех случаях, когда проигрывание музыки или другой аудио информации через внешние динамики может мешать окружающим людям. Чтобы применять эти гаджеты на ПК, нужно знать, как подключить наушники к компьютеру.

Подключение через провод

Обычно воспроизведение звуков с ПК на наушники происходит посредством звуковой карты. Подсоединение к компьютеру производится через разъемы, размещенные на задней стенке системника, но иногда их выносятся и на переднюю панель. Так как входы различаются цветами, и штекеры окрашены аналогично, поэтому ошибиться довольно сложно.

Подключение к разъемам на задней панели

Для подключения наушников к задней панели, зеленый штекер (динамики) нужно вставлять в разъем аналогичного цвета. Если требуется подсоединить аксессуар с микрофоном, иначе называемый гарнитурой (например, A4Tech Bloody G500), то совместить необходимо еще и розовые (микрофон) штекер с разъемом. Этого должно быть достаточно, чтобы слушать музыку.

Важно! Отсутствие звука сообщает о том, что необходимо проверить актуальность драйверов, установленных для звуковой карты.

Делается это следующим образом:

• открывается диспетчер устройств;
• выбирается «Звуковые, игровые и видеоустройства»;

• если аудиокарта не отображается, скачиваются новые драйвера с последующей установкой.

Если после выполненных манипуляций звук не появился, следует произвести такие действия:

• кликом по иконке динамика в трее (нижнем правом углу монитора) выбрать «Устройства воспроизведения»;

• если гарнитура не отображается, настроить показ отключенных устройств;

• через контекстное меню включить наушники, а затем установить их как устройство по умолчанию.

Подключение к разъемам на передней панели

Подключение через переднюю панель выполняется аналогичным образом.

Если звучания не происходит, нужно включить входы на системном уровне, например, через Диспетчер Realtek HD. Производится это такими действиями: открывается «Панель управления», находится «Диспетчер Realtek HD», выбирается вкладка «Динамики» («Звуковые входы и выходы» для Windows XP), нажимается значок-папка справа вверху, где выбирается «Отключить определение гнезд передней панели».

Совет! Если звука в наушниках по-прежнему нет, а подключить их необходимо именно к лицевой панели системника, нужно его разобрать и подсоединить разъемы к системной плате вручную.

Подключение через usb-порт

Для подключения гарнитуры (например, SVEN AP-U980MV) через usb-выход, следует выбрать один наиболее удобный разъем и в дальнейшем использовать только его, чтобы не допустить сброса настроек.

Далее нужно подсоединить наушники к компьютеру. Если они не имеют микрофона, то ПК определит их как одно устройство. Если же это гарнитура, то возможны вариации в зависимости от производителя – девайс будет значиться как одно устройство или два. В последнем случае одно устройство будет отображаться для основного звука, а второе – для чатов с голосовым общением, например, Skype. После подсоединения ПК установит драйвера. Если этого не произошло, нужно скачать их самостоятельно.

Гарнитура SVEN AP-U980MV

Подключение беспроводной гарнитуры

Подключение Bluetooth-гарнитуры осуществляется по-разному, в зависимости от наличия в комплекте адаптера.

Подключение через комплектный модуль

Для подключения гарнитуры такого типа, Bluetooth-адаптер нужно втыкать в usb-порт. Если не запустится автоматическая установка драйверов, потребуется скачать и установить их вручную. Далее, в трее через контекстное меню Bluetooth следует выбрать «Добавление нового устройства», а затем включить наушники на сопряжение. После обнаружения они появятся в списке устройств. В некоторых случаях для подключения потребуется указать пароль (по умолчанию это «0000»).

Подключение без адаптера

Если Bluetooth-модуль не идет в комплекте, можно подключить беспроводные наушники (например, JBL E40BT или DENN DHB101)  через Bluetooth-адаптер, приобретенный отдельно. В этом случае также придется самостоятельно скачивать и устанавливать драйвера на купленное устройство, если при его подключении ОС не предложит сделать это автоматически.

После установки в трее появится значок Bluetooth. Через клик правой кнопкой нужно выбрать «Добавление нового устройства» и включить гарнитуру на сопряжение. Как только компьютер ее обнаружит, название отобразится в списке найденных устройств. Для подключения нужно нажать на нее и при необходимости ввести пароль «0000». Другие нюансы подключения беспроводных гаджетов — в материале «как подключить Блютуз-наушники к ПК«.

Нюансы при подключении

Были рассмотрены классические способы подключения наушников к компьютерам. Однако есть различные вариации этого процесса, например, при подсоединении к ноутбуку или при разных версиях установленной ОС.

Особенности подключения к ноутбуку

В отличие от ПК, на ноутбуках чаще всего устанавливается комбинированный разъем для микрофона и наушников. Поэтому подключить к ним можно либо наушники от телефона, имеющие комбинированный штекер, либо гарнитуру для ПК через отдельно приобретенный специальный переходник. Это в случае подсоединения проводного аксессуара. А для Bluetooth-наушников подключение происходит аналогично вышеописанной процедуре через комплектный модуль, учитывая, что вставлять адаптер не понадобиться, так как он уже встроен в конструкцию ноутбука.

Особенности подключения гарнитуры с микрофоном

Если пользователь планирует использовать микрофон, нужно:

• открыть «Записывающие устройства» через иконку динамика в трее;
• настроить отображение отключенных устройств, если микрофон отсутствует;
• включить микрофон и установить его устройством по умолчанию;
• открыть «Воспроизведение»;
• установить гарнитуру как устройство по умолчанию.

Затем корректность работы наушников с микрофоном нужно проверить.

Разница в подключении через Windows 7, 8 и 10

Если не учитывать разный путь доступа к настройкам звука в различных версиях ОС, настраивание гарнитуры в Windows 7-й и 10–й версии выполняется очень похоже.

На заметку! Windows 10, как и Windows 8, лучше справляется с автоматической установкой драйверов, особенно это касается звуковой платы или аудиоустройств. На Windows 7 эти действия лучше выполнять вручную.

Особенности старых, профессиональных и геймерских наушников

Если использовать профессиональные наушники, применяемые на ТВ или радиостанциях, то обнаружится, что они оснащены штекером большего размера (6,5 мм). Поэтому для их подсоединения потребуется соответствующий переходник. Такие же сложности могут возникнуть при попытке подключить очень старые модели со штекером типа ОНЦ-ВГ. Для них также имеются в продаже переходники.

Большинство наушников для геймеров с usb-типом подключения ПК определяет как два устройства: для воспроизведения звука и для разговоров в чатах. Для них нужно разделить задачи, чтобы исключить ошибки. Основное (со статусом «Динамики») будет использоваться по умолчанию, второстепенное – как устройство связи.

Настройка работы наушников

Подсоединив аксессуар к ПК, далее необходимо настроить его параметры и проверить работоспособность.

Регулировка звука

Чтобы настроить звук, необходимо выполнить ряд простых действий:

• открыть контекстное меню динамика в трее;
• выбрать «Устройства воспроизведения»;
• открыть свойства наушников;
• во вкладке «Уровни» выставить нужную громкость и настроить баланс;

• открыть «Улучшения», где находится эквалайзер с фиксированными настройками звука в зависимости от жанра, возможностью включения объемного звука и другими параметрами;

• во вкладке «Дополнительно» установить «Студийную запись» с частотой не менее 96000 ГГц, чтобы обеспечить максимальное качество звучания;
• щелчком по кнопке «Проверка» убедиться в правильной настройке звука, по необходимости, звук можно увеличить.

Настройка одновременной работы динамиков и наушников

Самый простой способ настроить одновременную работу динамиков и наушников  – приобрести разветвитель с одним входом 3,5 мм и двумя выходами, подключить его к системному блоку, а уже в него вставлять штекеры. В этом случае звук будет воспроизводиться одновременно в двух устройствах.

Если же пользователю необходимо, чтобы устройства были подключены к разным разъемам, но при этом воспроизводили звук одновременно, следует выполнить следующие действия:

• открыть «Панель управления»;
• выбрать «Диспетчер RealtekHD», вкладку «Динамики», затем «Дополнительные настройки устройства»;
• нажать «Отключить звук заднего выходного устройства»;
• кликнуть «Объединить входные гнезда одного типа»;
• зафиксировать действие нажатием «ОК»;
• выбрать иконку с изображением конверта справа вверху;
• в появившемся окне поставить две галочки.

Теперь звук будет идти одновременно на оба устройства, подключенные к разным разъемам.

Совет! Благодаря описанному способу пользователь сможет переключить звук с наушников на динамики и обратно, не выдергивая штекеры из разъемов, тем самым продлевая продолжительность их службы.

Проверка гарнитуры на работоспособность

Если в результате подключения аксессуара к компьютеру вышеописанными способами звук через наушники не воспроизводится, следует их проверить на исправность. Определить это можно, подсоединив гаджет к смартфону. Если звук слышен — нужно искать проблему в ПК. Отсутствие аудиосигнала будет свидетельствовать о поломке девайса.

Для диагностики гарнитуры, следует подключить микрофон от наушников и воспользоваться одним из онлайн-приложений, например, MicTest. Этот сервис попросит предоставить доступ к микрофону и произнести в него несколько слов. После этого будет дана оценка громкости.

Возможные трудности при подключении

Если наушники подключены, драйвера обновлены, а звука нет, нужно проверить сначала механический регулятор на наушниках, а затем громкость звука в трее. Далее следует открыть микшер громкости через контекстное меню, где доступна регулировка всех приложений. Необходимо найти приложение, которое воспроизводит видео или аудиозапись в данный момент, и удостовериться, что для него не отключен или не убавлен звук.

Таким образом, подсоединить к ПК или ноутбуку можно не только обычные наушники, но и компьютерную или телефонную гарнитуру. Главное — правильно подключить штекеры в разъемы аналогичного цвета или с соответствующими обозначениями. При отсутствии звука нужно обновить драйвера и сделать ряд необходимых настроек. И если наушники исправны, то качественное прослушивание звуковых файлов гарантировано. А какие девайсы для ПК лучше купить — в материале «правила выбора наушников для компьютера«.

Самые популярные наушники 2019 года

Наушники JBL T500BT на Яндекс Маркете

Наушники Pioneer SE-MS5T на Яндекс Маркете

Наушники JBL Everest 310 на Яндекс Маркете

Наушники Jabra Elite 65t на Яндекс Маркете

Наушники Sony MDR-7506 на Яндекс Маркете

Как снять показания счетчика электроэнергии

Закон обязывает потребителей оплачивать использованную электрическую энергию в полном объеме. Расчет осуществляется с помощью специальных приборов учета — электросчетчиков. Они выпускаются в достаточно большом разнообразии моделей и модификаций. Устаревшие индукционные электрические счетчики сегодня практически не используются. В большинстве квартир, частных домов, офисов установлены современные электромеханические или электронные счетчики.

Одними из самых востребованных на рынке считаются модели торговой марки «Пульсар» производства ООО НПП «ТЕПЛОВОДОХРАН». Эти приборы учета электроэнергии демонстрируют высокую точность и надежность, имеют длительный межповерочный период (16 лет) и служат несколько десятилетий. Но, чтобы не переплачивать за пользование электроэнергией, важно не только установить качественный счетчик, но и знать, как правильно считывать его показания. Ниже пойдет речь о том, как снять показания со счетчика электроэнергии. Рассмотрим особенности считывания показаний с приборов учета разных типов.

Считывание данных с электромеханического прибора

Одним из элементов вычислительного механизма электромеханического прибора учета электроэнергии является барабан — набор колесиков с цифрами. При поступлении сигнала на барабан — на переднюю панель выводятся соответствующие цифры. Всего их шесть: первые пять отображаются на черном фоне, последняя — на красном. Снять показания просто: нужно переписать пять «черных» цифр. Эти показания — общее количество израсходованных киловатт-часов с того момента, когда установлен счетчик. Если первые цифры на счетчике нули, их можно не записывать. Например, на передней панели отображаются показания «05012». Можно записать «5012». «Красная» цифра на счетчике — это 1/10 киловатт-час. Это показание можно округлить или не учитывать вообще.

Чтобы узнать, сколько электроэнергии было использовано, вам нужны будут показания за предыдущий отчетный период. От текущих показаний отнимаем предыдущие, получаем расход за отчетный период. Например, показания на конец прошлого месяца — «4802», на конец текущего — «5012».

5012 – 4802 = 210 вКт*ч — это расход за отчетный месяц.

Изучив показания за несколько периодов, вы можете сделать вывод о том, насколько рационально расходуете электроэнергию, а соответственно — найти способы экономии.

Как считывать данные, если прибор обнулился

В электромеханическом счетчике объем энергии, израсходованной от нулевого показания до следующих «пяти нулей», равен 100 000 кВт*ч. Если счетчик работает достаточно долго, в один момент вы можете заметить, что он обнулился. Как посчитать расход, если почти все цифры на счетчике — нули? Вам необходимо:

• снять показания счетчика электроэнергии, записав все цифры, даже нули. Например, «00005»;
• перед этими показаниями приписать единицу — «100005»;
• найти показания за предыдущий отчетный период, например, «99887»;
• вычесть разницу между показаниями: 100 005 – 99887 = 118 кВт*ч. Это и есть расход электроэнергии за отчетный период.

Вам также может понравиться

Трехфазный счетчик электроэнергии «Пульсар 3/Т3» RS485 без кнопки

Предназначен для измерения и учета в одно- или многотарифном режиме активной или реактивной электрической энергии.

Счётчик может быть использован автономно или в составе автоматизированных систем контроля и учёта электроэнергии (АСКУЭ).

Межповерочный интервал — 16 лет;
Средний срок службы — 32 года;
Средняя наработка на отказ —  318 160 часов;
Срок службы счётчика от одной литиевой батареи — не менее 16 лет.

от 6328₽

Купить оптом

Электросчетчик «Пульсар 1Т» ЖКИ RS485 оптопорт без кнопки

Предназначен для учёта активной и реактивной энергии в 2-х проводных цепях переменного тока промышленной частоты.

Счётчик может быть использован автономно или в составе автоматизированных систем контроля и учёта электроэнергии (АСКУЭ).

Выпускаются по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012

Номер в государственном реестре средств измерений РФ: 76979-19

Межповерочный интервал — 16 лет;
Средний срок службы — 32 года;
Средняя наработка на отказ — 318 160 часов;
Срок службы счётчика от одной литиевой батареи — не менее 16 лет.

от 5482₽

Купить оптом

Электросчетчик «Пульсар 1Т» ЖКИ LoRa оптопорт без кнопки

Предназначен для учёта активной и реактивной энергии в 2-х проводных цепях переменного тока промышленной частоты.

Счётчик может быть использован автономно или в составе автоматизированных систем контроля и учёта электроэнергии (АСКУЭ).

Выпускаются по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012

Номер в государственном реестре средств измерений РФ: 76979-19

Межповерочный интервал — 16 лет;

Средний срок службы — 32 года;
Средняя наработка на отказ — 318 160 часов;
Срок службы счётчика от одной литиевой батареи — не менее 16 лет.

от 2947₽

Купить оптом

Считывание данных с электронного прибора

Электронный счетчик отличается от электромеханического не только принципом работы, но и особенностями считывания показаний. Вместо барабана в электронном счетчике установлен цифровой дисплей. На экран выводятся не только показания расхода энергии, но также дата, время, параметры физических величин сети —: частота, сила тока, мощность и другие.

Электронный счетчик имеет и другие преимущества:

• возможность самому задать сценарий вывода показаний;
• наличие интегрированной памяти, в которой хранятся показания за предыдущие периоды;
• возможность дистанционной передачи показаний;
• возможность интеграции в единую систему учета и контроля данных о расходе электроэнергии.

Чтобы снять показания такого прибора, необходимо переписать цифры до запятой — это количество израсходованных киловатт-часов. Цифра на счетчике после запятой показывает 1/10 ватт*ч. Она не учитывается либо округляется. Подсчет расхода выполняется так же, как при считывании показаний электромеханического прибора. Берутся данные на конец отчетного периода, от них отнимаются показания, полученные на конец предыдущего отчетного периода.

Как считывать данные с многотарифного электросчетчика

Многотарифные счетчики «Пульсар» — эффективное решение для экономии энергии, если ее расход оплачивается по нескольким тарифам. Они позволяют вести учет энергии по четырем тарифам в двенадцати сезонах. Рассмотрим, каким образом считывать показания многотарифного счетчика электроэнергии и определять расход.

Каждый тариф обозначается на счетчике отдельной маркировкой — Т1, Т2, Т3, Т4. Переписываем показания по каждой маркировке. Например:

• Т1 — 2022 кВт;
• Т2 — 1813 кВт;
• Т3 — 1310 кВт;
• Т4 — 1045 кВт.

Далее смотрим показания по всем тарифам за предыдущий отчетный период (можно найти в памяти устройства). Например:

• Т1 — 1862 кВт;
• Т2 — 1712 кВт;
• Т3 — 1205 кВт;
• Т4 — 1000 кВт.

Данные демонстрируются автоматически. Необходимо дождаться, когда на экране появится информация по конкретному тарифу.

Следующий шаг — считаем расход электроэнергии по каждому тарифу:

• 2022 – 1862 = 160 кВт;
• 1813 – 1712 = 101 кВт;
• 1310 – 1205 = 105 кВт;
• 1045 – 1000 = 45 кВт.

Эти данные и заносятся в квитанцию.

Как считывать данные дистанционно

Передать показания счетчика удаленно можно по цифровому каналу RS-485. Для этого счетчик оснащается соответствующим модулем. В данном случае непосредственный доступ к прибору не требуется. Показания передаются на компьютер, с установленным специальным программным обеспечением, находящийся в диспетчерском пункте. Компьютер осуществляет обработку текущих данных, а также хранит показания в памяти для последующего анализа и контроля.

Проверка корректности работы электросчетчика

Потребитель может сомневаться в том, что счетчик правильно ведет учет расхода энергии. Основная причина сомнений — показания растут даже тогда, когда (как считает потребитель) отключены все приборы, потребляющие электроэнергию. Но следует учесть, что в выключенном состоянии бытовая техника обычно работает в режиме ожидания. Телевизор, микроволновка, компьютер, электрозвонок и другие приборы в минимальных количествах потребляют энергию, даже если не включены в настоящее время. Чтобы убедиться в корректности работы счетчика, нужно отключить абсолютно все оборудование от сети электропитания. Если прибор учета остановился, значит, он работает исправно.

Подсчет данных после установки нового прибора

После установки электросчетчика потребителю выдается акт, в котором фиксируются начальные показания. В расчет не принимаются «красная» цифра (после запятой в электронном счетчике), а также нули до первой значимой цифры. По завершении первого отчетного периода после установки необходимо снять показания нового счетчика. Чтобы рассчитать расход, от этого числа нужно вычесть данные, записанные в акте на момент установки. В результате получаем расход за данный период. В дальнейшем расчет ведется обычным способом — вычислением разницы между данными за текущий и предыдущий отчетный периоды.

Куда передавать данные

Снять данные о расходе электрической энергии мало. Согласно действующему законодательству, потребители обязаны передавать их в службу энергосбыта по месту проживания. Сотрудники данной службы регулярно проверяют правильность передачи данных путем поквартирного обхода и считывания информации со счетчиков.

Если потребитель не передал показания счетчика на установленную дату, оплата за потребление начисляется в соответствии с данными за предыдущий отчетный период. Если служба энергосбыта не получает данные в течение полугода, энергопотребление рассчитывается в соответствии с нормативными показателями.

На сегодняшний день разработана целая система передачи информации со счетчиков, каждый потребитель может выбрать для себя наиболее комфортный способ. Предусмотрены такие варианты:

• передача данных на бумажном носителе. Необходимо снять показания со счетчика, посетить ближайший центр службы энергосбыта, заполнить форму для текущих данных;
• через интернет. Для этого нужно зарегистрироваться на официальном портале службы энергосбыта и передать информацию через личный кабинет, не покидая дома или офиса;
• позвонить в контакт-центр службы энергосбыта. Для этого целесообразно использовать мобильное устройство или стационарный аппарат с тоновым режимом набора. Важно предварительно снять показания счетчика и следовать инструкциям, которые диктует автоответчик.

• автоматическая передача данных. Для этого необходима установка электросчетчика с одним из интерфейсов: RS485, M-Bus, PLC, GSM/GPRS, оптопорт, импульсный выход; либо имеющего встроенный радиомодуль с технологией передачи данных «Пульсар IoT» или «LoRa». В этом случае никаких действий по передаче показаний от жильца не требуется, достаточно только вовремя оплачивать счета за электроэнергию. Данный способ является самым удобным как для энергосбытовой компании, так и для жильцов.

Как рассчитывать сумму для оплаты

Многие абонентские службы избавили потребителей от необходимости самостоятельно считать оплату за энергопотребление на основании данных со счетчиков. Все, что от вас требуется, — своевременно снять показания и передать их в компанию энергосбыта. Автоматизированная система вносит данные счетчиков на лицевые счета абонентов, производит расчеты, формирует счета для оплаты. Потребитель должен только оплатить выставленный счет.

Но вы можете рассчитать сумму оплаты самостоятельно. Для этого количество использованной электрической энергии за отчетный промежуток времени умножается на действующий тариф (стоимость одного киловатт-часа энергии) в вашем регионе.

Если у вас установлен многотарифный счетчик, оплата рассчитывается по каждому тарифу путем перемножения расхода на стоимость киловатт-часа в соответствии с действующим тарифом. После этого выводится итоговая стоимость — плюсуются суммы по всем тарифам.

Сбор данных по радиоканалу «Пульсар IoT»

Сбор данных по радиоканалу «LoRa»

Сбор данных по цифровому интерфейсу RS485

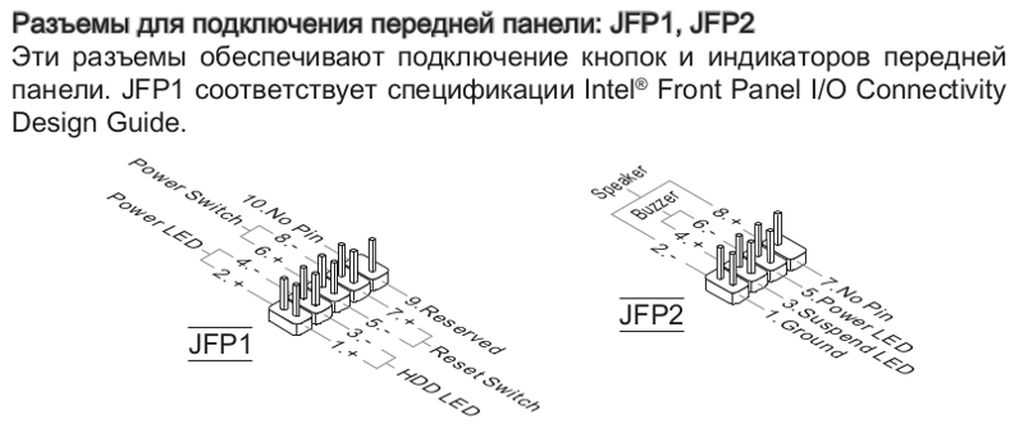

Что такое разъемы на передней панели? (и как их подключить?)

Разъемы передней панели — это набор контактов на материнской плате, которые подключаются к передней панели корпуса ПК. Этот раздел на материнской плате, также известный как разъем на передней панели, управляет переключателем питания, переключателем сброса, динамиком звукового кода, а также индикаторами питания и жесткого диска.

При сборке компьютера достаточно просто подключить жесткий диск, оперативную память и блок питания. Однако, не разобравшись в разъемах на передней панели, вы не сможете даже включить компьютер. Я узнал об этом в самом начале своего путешествия по сборке ПК, и теперь я, вероятно, мог бы подключить свой корпус ПК к разъему на передней панели с закрытыми глазами!

Итак, я составил это руководство, чтобы рассказать вам больше о разъемах на передней панели. Давай выясним.

Содержание

Что такое разъемы на передней панели моей материнской платы?

Если вы внимательно посмотрите на свою материнскую плату, вы найдете где-то прямоугольный блок контактов. В совокупности эти контакты называются разъемами на передней панели. Вы также можете услышать, что они называются заголовком передней панели или F_PANEL.

Ваша материнская плата отвечает за объединение всех различных аппаратных компонентов. Как следует из названия, разъемы на передней панели — это место, где вы подключаете материнскую плату к передней панели корпуса ПК.

Заголовок на передней панели очень важен, потому что он позволяет переключателям и светодиодным индикаторам на корпусе вашего компьютера работать.

Имейте в виду, что хотя они и называются разъемами на передней панели, в зависимости от вашего случая они не всегда могут быть спереди. В наши дни некоторые корпуса могут иметь, например, типичные переключатели и индикаторы на передней панели сверху.

Как выглядят разъемы на передней панели?

Если вы собираете компьютер, вам нужно знать, как выглядят разъемы на передней панели.

Существует три основных способа определить расположение разъемов передней панели на конкретной модели материнской платы. Вы можете либо проверить руководство по материнской плате, найдя маркировку разъемов на передней панели на плате, либо проверить их типичное расположение.

Руководство по материнской плате

Руководство по материнской плате — самый надежный способ проверить, где находятся разъемы на передней панели. Вы также увидите, чем управляет каждый набор контактов на передней панели.

Однако у вас может больше не быть физического руководства по материнской плате. К счастью, вы можете скачать копию, если заглянете на сайт производителя.

Этикетка разъема на передней панели

На каждой материнской плате напечатан текст. Большая часть этого текста, особенно рядом с компонентом, указывает, что это такое. Например, рядом с разъемами на передней панели обычно написано «F_PANEL».

Если вы внимательно осмотрите материнскую плату, вы обязательно найдете, где находятся эти разъемы панели.

Вы также увидите маркировку, указывающую, какой свет или переключатель управляет набором контактов.

Проверка обычного местоположения

Если вы не можете получить руководство для своей модели материнской платы и не готовы просматривать весь крошечный текст, напечатанный на вашей материнской плате, вы можете просто сделать то, что делаю я.

Просто посмотрите в одном из углов материнской платы на наличие прямоугольных контактов. Обычно на современных моделях их более 15. Это разъемы на передней панели.

Затем вы можете посмотреть на маркировку, чтобы узнать, для чего предназначен каждый набор контактов на передней панели.

Однако, если вы не уверены в том, что делаете, я бы не рекомендовал использовать этот метод.

Какие разъемы на передней панели поставляются с материнской платой?

Типичная материнская плата поставляется с большим количеством контактов разъема на передней панели, но они, как правило, управляют пятью основными функциями корпуса ПК.

Давайте рассмотрим каждый из них ниже.

Контакты переключателя питания

Контакты переключателя питания являются наиболее важными среди разъемов на передней панели.

Без этих контактов вы не сможете легко включить компьютер. В результате необходимо настроить хотя бы этот разъем на передней панели, даже если не заморачиваться с остальным.

Как включить компьютер без выключателя питания?

Вот вам бонусная информация. Если выключатель питания вашего компьютера не работает или выпал, у вас все еще есть удобный способ включить компьютер.

Если вы собираетесь попробовать это, будьте точны.

Коснитесь плоской отверткой двух разъемов на передней панели, управляющих кнопкой включения питания, и он сразу же включится.

Это всего лишь грубый способ сделать то, для чего предназначена кнопка выключателя питания — замкнуть цепь между этими двумя контактами.

Контакты переключателя сброса

Возможно, вы не слишком часто используете кнопку сброса компьютера, но это не означает, что вы не должны правильно подключать контакты переключателя сброса.

Переключатель сброса можно использовать для мгновенной перезагрузки компьютера. Я не рекомендую использовать это регулярно, но вы обнаружите, что переключатель сброса пригодится, когда ваш компьютер выйдет из строя, и вы не сможете перезапустить ОС.

Контакты индикатора питания

Контакты индикатора питания — это разъемы на передней панели, которые включают светодиодный индикатор, сообщающий о включении компьютера.

Штыри светодиодного индикатора жесткого диска

Штыри светодиодного индикатора жесткого диска подключаются к светодиодному индикатору на передней панели, который мигает при доступе к жесткому диску.

Код звукового сигнала Контакты динамика

Контакты динамика, как правило, являются наиболее запутанной частью после разъемов на передней панели, поскольку в корпусах ПК нет динамиков.

Ну, у них нет динамика, который можно использовать для воспроизведения музыки, но есть динамик для звукового кода.

Как обычному пользователю вам, возможно, никогда не понадобится использовать динамик звукового кода, но он может помочь в устранении неполадок, когда ваш компьютер не загружается должным образом.

Количество звуковых сигналов из динамика звукового кода может быть использовано для определения того, какая часть вашего оборудования вызывает проблему.

Штифты для вскрытия корпуса

Это наименее вероятные разъемы на передней панели, так как их нет в обычном корпусе ПК.

Датчик проникновения в корпус позволяет узнать, когда корпус ПК открыт или в него вмешались. Однако для работы его необходимо подключить к соответствующим разъемам на передней панели.

Как подключить разъемы передней панели к корпусу ПК?

Теперь, когда вы знаете о разъемах на передней панели и о том, для чего они нужны, осталось только подключить их к кабелям системной панели.

Если вы заглянете внутрь корпуса вашего ПК, вы обнаружите несколько кабелей, выходящих из передней панели или из других мест, где расположены кнопки и светодиодные индикаторы.

Каждый из этих кабелей будет иметь соответствующую маркировку на конце вилки, чтобы вы могли определить, какой из них для чего предназначен.

Вы заметите, что разъемы светодиодной передней панели имеют «+» и «-» на каждом проводе. Это связано с тем, что кабели для светодиодных индикаторов необходимо подключать к разъемам на передней панели в правильной ориентации. Свет не будет работать при неправильном переворачивании. Однако разъемы питания на передней панели можно подключать любым способом.

Имейте в виду, что не все контакты на материнской плате должны быть заняты, так как в вашем корпусе могут не быть всех кабелей передней панели. Например, в некоторых чехлах нет переключателя сброса или динамика звукового кода, и это нормально. Это не влияет на процесс.

Теперь, вооружившись руководством к материнской плате или внимательно изучив маркировку разъемов передней панели на материнской плате (особенно «+» и «-» для светодиодов), вы должны быть готовы подключить все кабели.

Рекомендую начать с подключения кабеля кнопки питания. Вставьте его в разъемы на передней панели. Если вы подключите его к правильным контактам, компьютер включится!

Подсоединив кабель кнопки питания к разъемам на передней панели, вы сделали все правильно. Просто аккуратно повторите процесс с оставшимися разъемами на передней панели.

Заключительные слова

Итак, что такое разъемы на передней панели? Это группа контактов, которые вы найдете на материнской плате вашего компьютера. Они отвечают за управление различными функциями системной панели корпуса вашего ПК. Например, кнопка включения, кнопка сброса, светодиодные индикаторы и датчик проникновения в корпус.

Просто убедитесь, что вы правильно установили разъемы панели, тем более что вы даже не сможете включить компьютер, если кабель питания не подключен к правильным контактам.

Как снять корпус передней панели ПК? (Easy Steps)

7 декабря 2022 г. / Шкафы и стойки / 5 минут чтения

корпуса для ПК можно найти в разных моделях и вариантах. В зависимости от оборудования, которое вы собираетесь использовать, размер и модель шкафа различаются.

Большинство современных корпусов ПК оснащены охлаждающими вентиляторами на задней и передней сторонах корпуса. Эти вентиляторы могут приносить много пыли вместе с воздушным потоком. Пыль может снизить эффективность охлаждения, и ее необходимо периодически очищать.

Большинству из нас известна процедура снятия боковых панелей. Но как насчет передней панели? Поскольку у вас есть вентиляторы в передней части вашего шкафа, очень важно знать шаги по снятию передней панели, чтобы вы могли настроить или очистить их.

В этой статье мы узнаем полную процедуру снятия передней панели любого корпуса ПК, чтобы вы могли обслуживать свои вентиляторы и эффективно очищать пыль.

1 Как снять корпус ПК с передней панели?

1.1 Снятие передней панели в корпусах с низким и средним бюджетом

1,2 Снятие передней панели в премиальных корпусах

2 На что обратить внимание при снятии передней панели

3 Заключение

Как снять корпус передней панели ПК?

Вы можете найти различные модели корпусов для ПК, которые различаются по размеру, форм-фактору и бюджету. Но сборка передней панели во всех этих случаях одинакова. Особенно в корпусах Mid-Tower ATX, которые широко используются потребителями, передняя панель в основном может быть снята без каких-либо инструментов. Приступим к процедуре.

Снятие передней панели в корпусах с низким и средним бюджетом

В этой категории в основном будут корпуса Mid-Tower, которые не обладают многими функциями. Кроме того, бюджет будет низким или средним.

• Сначала отключите ПК от всех источников питания и отсоедините все кабели.
• Перенесите ПК на чистую и просторную рабочую станцию, чтобы не повредить другие аксессуары и периферийные устройства.
• Теперь найдите боковую панель и выкрутите винты, чтобы отсоединить ее от корпуса. Это позволит вам легко снять переднюю панель.
• Затем возьмитесь за переднюю панель сверху и снизу. Слегка придайте тянущее усилие в нижней части руками. Это освободит переднюю панель от зажимов.
• Если вам трудно тянуть панель, вы можете использовать маленькую отвертку и слегка поддеть ее по бокам.
• Не прилагайте больших усилий, чтобы поддеть или потянуть панель. Потому что большие усилия могут повредить зажимы, и вы не сможете переустановить панель.
• Как только передняя панель разблокируется с одной стороны, можно будет легко снять другие стороны.
• Точно так же, чтобы переустановить его, просто правильно расположите панель на соответствующих зажимах и просто нажмите на нее. Это зафиксирует панель обратно в корпус ПК.

Снятие передней панели в корпусах Premium

В этой категории вы можете найти некоторые модели Mid-Tower со стеклянной передней панелью и корпусами Full Tower, которые стоят больших денег.

• Отсоедините все шнуры питания и кабели, используемые для подключения аксессуаров и периферийных устройств ПК.
• Переместите корпус ПК на просторную рабочую станцию. Если перед вами стеклянная панель, будьте осторожны, чтобы не поцарапать и не повредить ее.
• Передняя панель этих корпусов крепится либо на магнитах, либо на винтах.
• Необходимо определить, прикреплены ли винты к передней панели. Если да, то с помощью отвертки выкрутите винты и легко отсоедините переднюю панель.
• Если винтов нет, возможно, к нему прикреплены зажимы или магниты. Итак, просто попробуйте потянуть панель руками.
• Прикрепленная панель сместится, и вы сможете получить доступ к передней части корпуса ПК.

В настоящее время большинство корпусов оснащены охлаждающим вентилятором на передней панели. Таким образом, снять переднюю часть корпуса невозможно. Просто попробуйте эти два метода и выберите подходящий для вашего кабинета.

На что следует обратить внимание при снятии передней панели

В некоторых шкафах можно обнаружить, что на передней панели имеется множество портов и интерфейсов. Вы также можете найти кнопку питания, кнопку сброса и другие важные функции на панели. Охлаждающие вентиляторы также могут быть прикреплены к панели и подключены к блоку питания.

Прочтите: Можно ли заменить предварительно собранный ПК?

Итак, когда вы снимаете панель, не прилагайте слишком много усилий. Иногда переднюю часть может быть немного трудно потянуть. В такие моменты вы можете приложить небольшое усилие, чтобы сместить панель.

При приложении слишком большого усилия вы можете разорвать соединения с кнопками и портами. Поэтому, с максимальной осторожностью, вы должны выбить переднюю панель.

Еще один важный момент: никогда не используйте острые предметы для снятия панели. Потому что это может повредить шкаф, и вам, возможно, придется его полностью заменить.

В частности, в недорогих шкафах панель может быть из твердого пластика, и она может легко отколоться, если вы используете острый предмет и большую силу.

Никогда не пытайтесь снять панель с самого компьютерного стола. Потому что вы можете опрокинуть другие аксессуары и повредить компоненты. Поэтому всегда перемещайте шкаф на просторное рабочее место.

Вы также можете использовать скатерть, чтобы не поскользнуться при снятии панели. Ткань обеспечивает большее трение и сохраняет корпус прочным, пока вы с ним работаете.
