Как подключить провода к материнской плате — пошаговая инструкция

Чтобы начать подключение проводов к материнской плате, пользователю необходимо выполнить следующие действия:

  • Установить все элементы системного блока на свои места и надежно их зафиксировать;
  • Разложить все провода отдельно друг от друга, чтобы ничего не перепутать в процессе сборки;
  • Запастись стяжками или изолентой. Они нужны для фиксации проводов в определенном положении после подключения. Это позволит освободить много свободного пространства, а системный блок будет выглядеть опрятно и эстетично;

Выполнив эти действия можно приступать непосредственно к подключению МП.

Делается это следующим образом:

  • Первым делом подключаются коннекторы;
  • Далее подключается питание к процессору;
  • Подключаем материнку к питанию;
  • Следующим нужно подсоединить жесткий диск;
  • Устанавливаем видеокарту;
  • Устанавливаем оперативную память;

Подключение проводов к материнской плате Asus, Asrock, MIS и других производителей.

Каждый производитель материнских плат пользуется стандартными методами компоновки элементов. Это означает, что общий алгоритм подсоединения МП к другим элементам системного блока един и отличия могут возникать лишь в незначительных деталях. Описание, представленное ниже, будет подходить для любой модели МП, так как включает в себя базовые этапы, характерные для всех устройств.

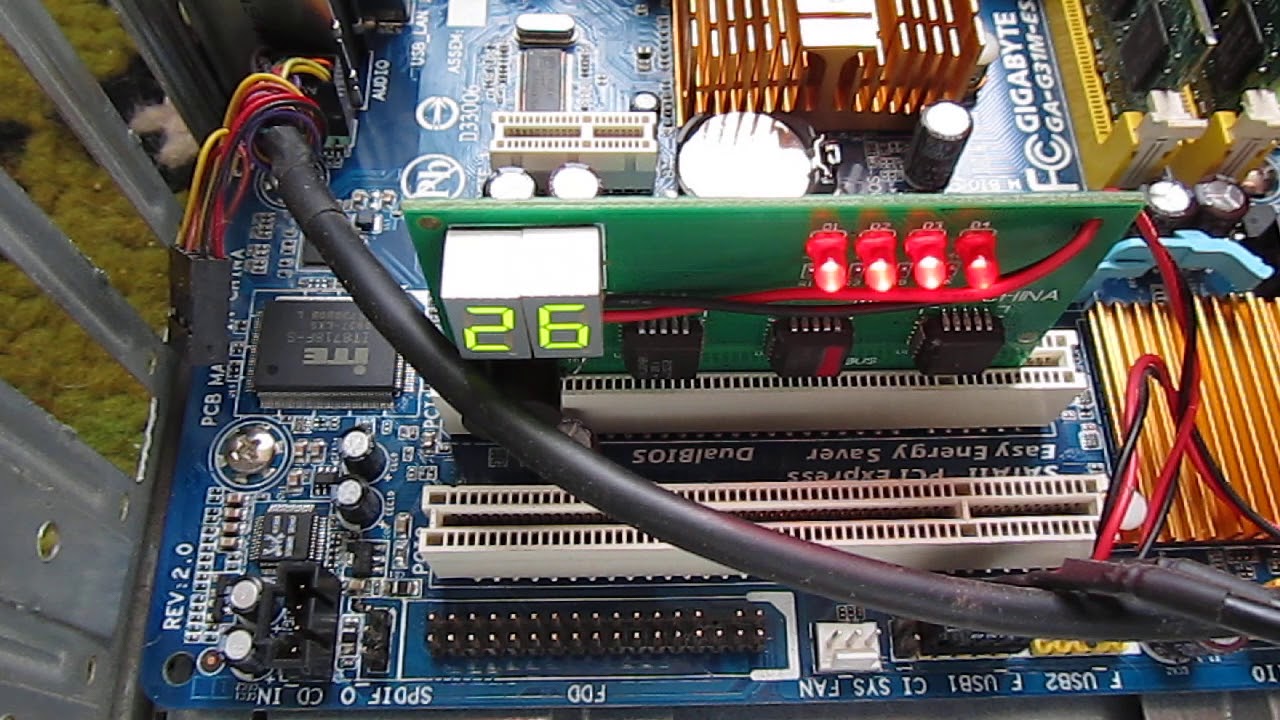

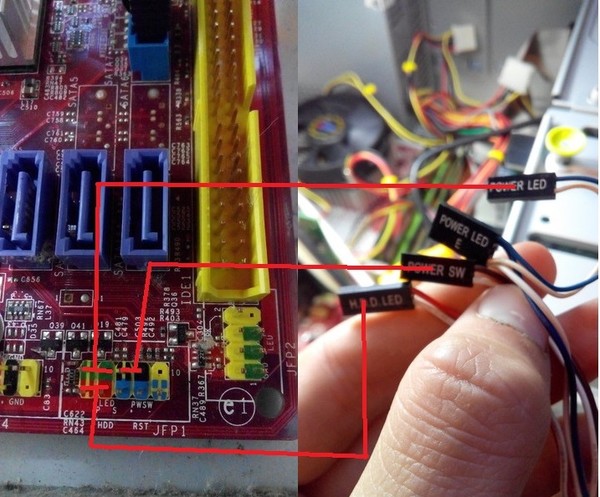

Подключение коннекторов

Подключение коннекторов позволяет соединить МП с передней панелью системного блока. Это необходимо делать в первую очередь и не отнимет у вас много времени. Большинство производителей помечает свои коннекторы на МП и провода, ведущие к передней панели, единой маркировкой.

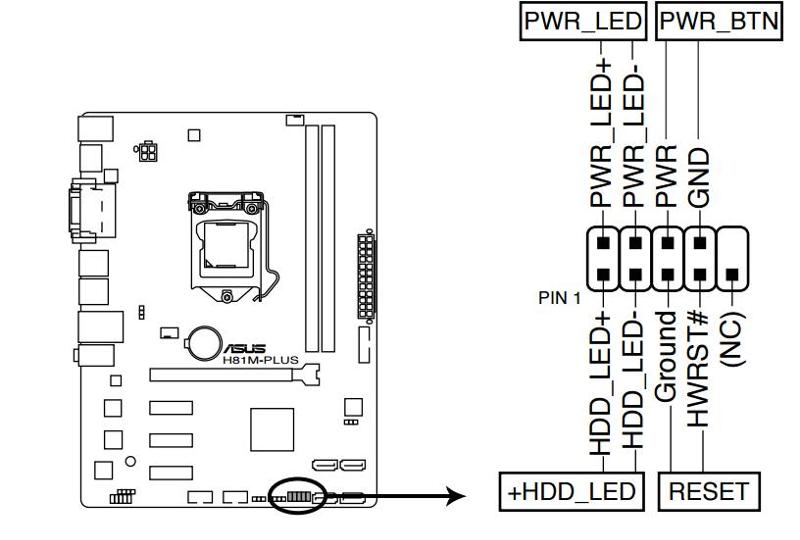

Ниже будет представлена расшифровка обозначений:

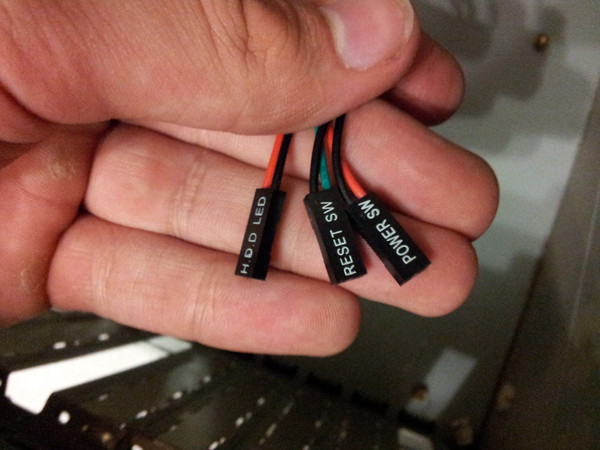

  • Power SW – позволяет включать и выключать ПК;
  • Reset SW – отвечает за перезагрузку системы в случае необходимости;

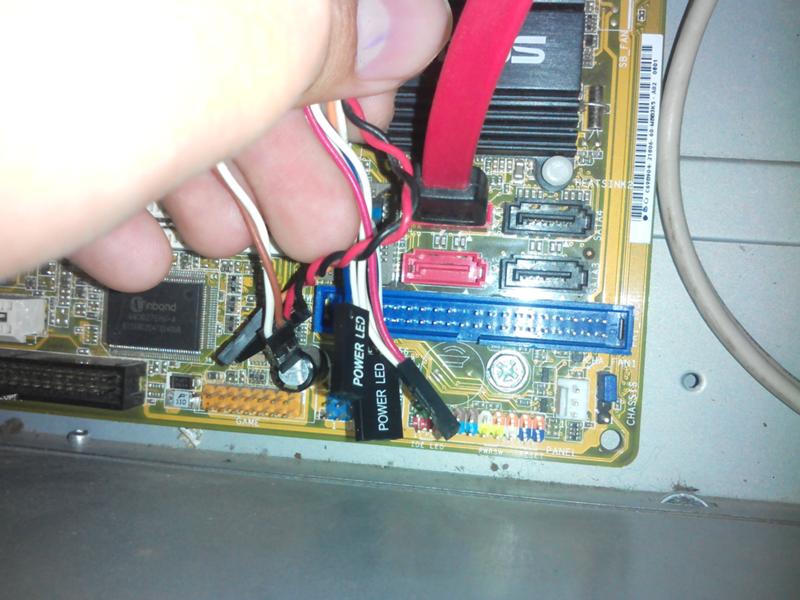

  • Power LED – подсоединяются к специальным лампочкам, которые загораются при запуске системы, обозначая то или иное действие. При соединении не перепутайте «+» и «-» местами;
  • D.D.LED – подпитка индикатора, отвечающего за обозначение загрузки винчестера;

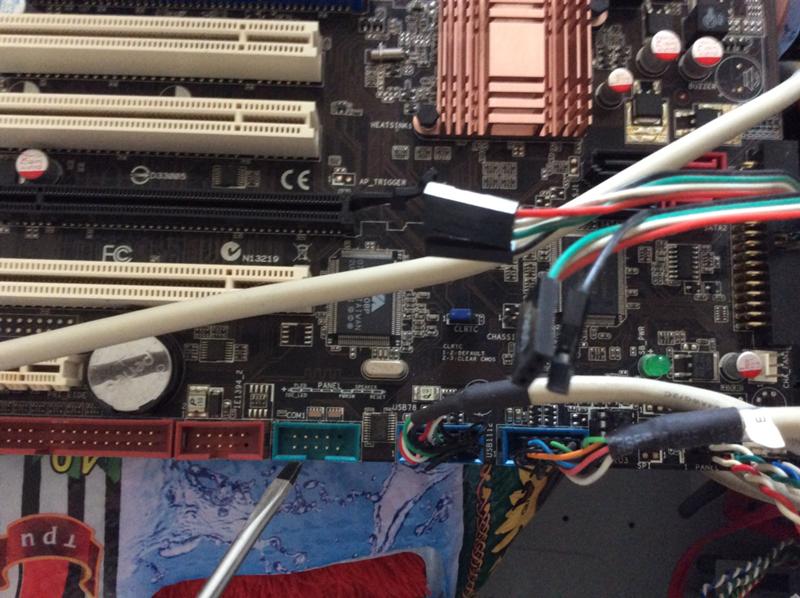

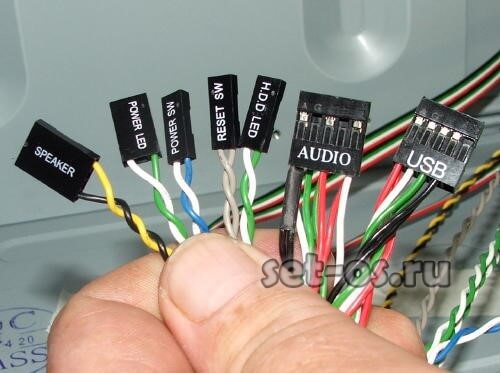

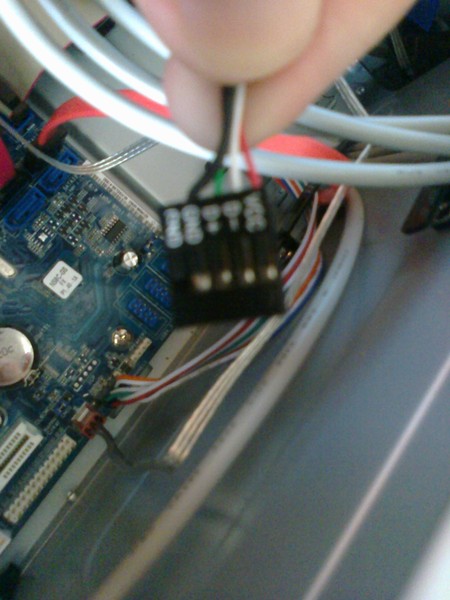

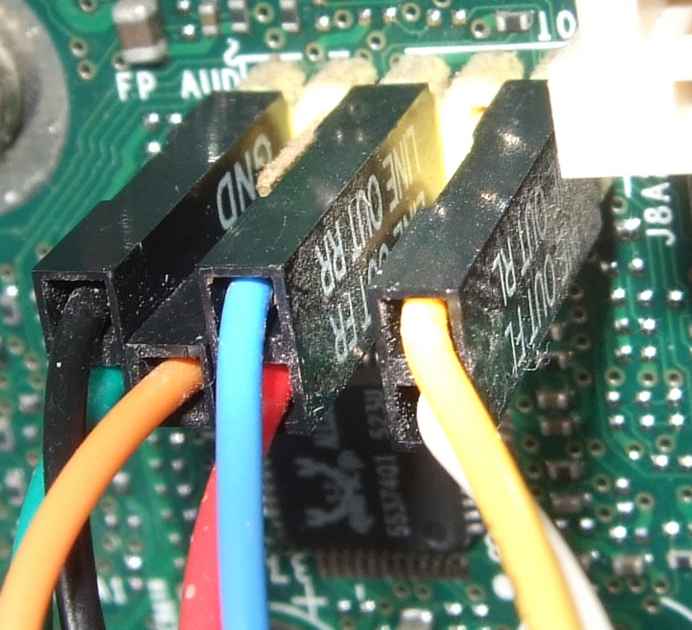

  • Разъемы для USB и звуковых устройств – также имеют собственную маркировку и вам достаточно лишь подключить коннектор к нужному месту МП;
Обратите внимание! Некоторые производители не помечают свои коннекторы напрямую и для расшифровки их назначения вам потребуется посмотреть инструкцию, прилагаемую к МП.

Подключение питания процессора

Питание на процессор и куллер, отвечающий за охлаждение, подается через МП, а не напрямую. Разъем представляет собой гнездо, состоящее из 4-х pin. Оно расположено в непосредственной близости от процессора и его сложно с чем-то перепутать.

Если у вас все же возникли проблемы – сверьтесь с инструкцией, которая прилагается к МП. Провод питания также имеет 4 жилы, скомпонованных соответственно разъему.

Подключение главного кабеля питания материнской платы

Провод, отвечающий за питание МП похож на кабель, подающий питание на процессор. Различие заключается в количестве pin-ов, скомпонованных вместе. Если для процессора достаточно 4 pin, то для МП их выделено 20, и еще 4 сгруппированы в отдельный разъем. Такой провод невозможно перепутать, так как он присутствует в единственном экземпляре и имеет специальный фиксатор, который не позволит вам некорректно подключить кабель к плате.

Подключение видеокарты

Существуют 2 вариации видеокарт:

  • С разъемом на 4 pin, который имеют большинство стандартных моделей;
  • С разъемом на 6 pin. Таким могут похвастаться только мощные видеокарты последних моделей;

В большинстве случаев, разъем для питания располагается позади видеокарты.

Бывают модели, в которых разъем питания выполнен сбоку от устройства. Если ваша видеокарта интегрирована в МП, вам не нужно беспокоиться о ее питании, однако такие устройства маломощны и большинство пользователей предпочитают приобретать отдельные платы, требующие дополнительной подпитки.

Подключение жесткого диска

Современные жесткие диски используют специальный SATA – разъем, для соединения с МП. Для этого, на МП располагаются 4 разъема, подписанные и пронумерованные соответственно. Вам необходимо выбрать разъем с надписью SATA 1 и подключить к нему винчестер. Обычно разъемы располагаются в правой части МП. Если их там нет – посмотрите инструкцию по подключению, возможно производитель перенес их в другое место. Винчестер также необходимо подключить к питанию, при помощи 4 pin разъёма.

Подключение оперативной памяти

Подключение оперативной памяти не требует использования проводов, так как карты памяти устанавливаются в специальные гнезда, располагающиеся на МП.

Подключить их легко и вы не сможете установить плату неправильно. Гнезда имеют специальные защёлки, которые надежно фиксируют платы на своих местах.

Важно! При подключении проводов к материнской плате, делайте это аккуратно и внимательно, не стоит сильно давить на разъемы. Если кабель не становится в положенное ему место убедитесь, что вы все делаете верно.

Другие интересные статьи можете прочитать на нашем сайте WI-Tech.ru

Спасибо всем, кто дочитал до конца.

Не забывайте ставить лайк, подписываться на канал и делиться публикациями с друзьями.

Подключение блока питания к материнской плате: 3 шага

Почти всем частям аппаратной начинки ПК нужно питание, которое им обеспечивает специальное устройство. Оно ставится на материнку, а затем провода от него подключаются к другим девайсам. Как подсоединить такой элемент к плате правильно — в статье.

Какие функции выполняет блок питания

Этот компонент — источник электроэнергии, который:

  • превращает ток из переменного в постоянный для обеспечения энергией начинки компьютера;
  • стабилизирует электроэнергию, защищая комплектующие системы от сгорания при перепадах напряжения в сети;
  • помогает поддерживать оптимальную температуру, поскольку оснащен вентилятором.

Примечание: если система собрана в корпусе с расположенным вверху БП, то его кулер почти не охлаждает другие элементы, но если он размещен снизу — воздух циркулирует лучше, охватывая большее количество компьютерных деталей.

Как подключить блок питания к материнской плате

Делается это в три коротких этапа. Лучше сфотографировать подключенный БП, который нужно менять, перед тем, как снять его с материнской панели. Это поможет не забыть, какой кабель куда нужно воткнуть.

Читайте также: Какие разъемы есть на материнской плате и какие у них названия: ликбез в 4 разделах

Отключаем старый блок питания

Если пользователь не собирает новый системник, и задача состоит только в том, чтобы поменять БП, то сперва нужно демонтировать ранее поставленный девайс.

Как делать:

1. Перед извлечением устройства необходимо полностью обесточить системный блок, после чего вынуть сетевой кабель непосредственно из БП. Рекомендуется подождать 3-5 минут, пока накопленная электроэнергия рассеется, а также надеть электростатический браслет — все это обеспечит безопасный демонтаж.

2. Вынимать блок питания лучше, положив корпус ПК на бок. Тогда при ослаблении фиксаторов БП не упадет на другие элементы.

3. Открыть корпус и все провода, которые идут от питающего устройства к комплектующим, переходникам, отсоединить.

Примечание: из самого блока никакие провода доставать не нужно.

4. Выкрутить фиксирующие винтики, которые располагаются на тыльной части корпуса, и вынуть девайс.

Узнайте: Какой процессор лучше для игр, AMD или INTEL — выбираем из 2 производителей

Монтаж нового блока питания

Схема БП практически идентична процессу демонтажа, только все делается в обратном порядке:

  • Поместить устройство в корпус.
  • Прикрутить крепежные винты.

  • Подключить все кабели в нужные разъемы на материнке и не забыть подсоединить провода к девайсам, которые требуют подпитки: процессору, видеоадаптеру.

Полезно: Совместимость процессора и материнской платы — как подобрать комплектующие: гайд в 3 разделах

Подключение

Для всех блоков питания есть стандартный набор кабелей. Что и для чего предназначено — в таблице.

Провод

Назначение
6 или 8 пинов Для дискретной видеокарты.
Используется не всегда, так как графические девайсы малой мощности не нуждаются в дополнительном питании. Часто оно необходимо топовым игровым моделям, выпущенным ASUS, GIGABYTE и другими ведущими производителями.
4 или 6 пинов Служит для питания центрального процессора.
20 пинов Питает материнскую плату. Иногда в одной связке с ним может идти четырехконтактный коннектор.
коннектор SATA Для подключения накопителей.
FDD Интерфейс, питающий кардридер.

Примечание: MOLEX — устаревший разъем,. который раньше использовали для подключения винчестеров с PATA. Его редко, но можно встретить на современных моделях БП.

Инструкция: Установка процессора на материнскую плату: 3 шага

Что делать, если компьютер не включается

Если компьютер не реагирует на попытки включения после замены БП — возможно, что-то сделано неверно: не до конца подсоединен кабель или же к блоку питания подключены не все комплектующие.

Важно проверить корректность соединения всех элементов сборки, а также обратить внимание на положение кнопки на самом БП: она должна быть включенной.

Нужно посмотреть, есть ли напряжение в сети, подключив любой другой электроприбор. В моделях с усиленной защитой от перепадов напряжения, например, Proton 850W, может сработать блокировка при сильно заниженном или завышенном вольтаже.

Стоит открыть корпус и осмотреть визуально «внутренности», проверить надежность и корректность подключения составляющих системы. Можно попробовать отключить все периферийные девайсы и запустить комп повторно.

Совет: не лишней будет регулярная чистка ПК от пыли, которая может привести к нестабильной работе, поскольку мешает охлаждению. Бывает, что она просто засоряет контактную часть, из-за чего БП не сможет взаимодействовать с материнкой.

В тему: Как проверить блок питания для компьютера: правильная проверка БП 4 способами

Как видно, присоединить блок к «матери» и другим внутренним составляющим PC нетрудно. Главное — действовать аккуратно и помнить, для чего предназначен каждый кабель.

Как подключить провода к материнской плате

Материнская плата – это основной элемент любого компьютера, к которому подключаются другие компоненты системы (планки оперативной памяти, жёсткие диски, видеокарты и т. д.). От того насколько правильно вы их подключили зависит работоспособность компьютера.

Про подключение элементов ПК к материнке

Вы можете подключать эти компоненты в любой последовательности, но всё же изначально рекомендуется подключить блок питания, дабы иметь возможность отслеживать работоспособность системы. К тому же, некоторые компоненты требует подключение не только к материнской плате, но и к блоку питания.

Читайте также:
Как установить материнскую плату в системный блок
Как запустить блок питания без материнской платы

Этап 1: Подключение блока питания

Блок питания – это одни из главных элементов любого компьютера. Его желательно подключить в первую очередь. Подключение происходит при помощи специального кабеля на с 24 контактами (24 pin). Также есть варианты, где главный кабель имеет вид 20+4, то 20 контактов основных и ещё 4 дополнительных. Когда будете производить установку, то ни в коем случае не подключайте блок питания к электросети.

Помимо основных контактов на блоке питания есть и дополнительные, которые нужны для подвода питания для винчестера, процессора, видеокарты и т.д. На данном этапе вы будете работать с основным кабелем на 24 контакта.

Найдите его. Он самый крупный среди всех кабелей, плюс, иногда может выделятся цветом или обозначаться соответствующей надписью. Аналогично нужно найти под него разъём на материнской плате. Он тоже крупнее остальных и может носить определённые пометки. Просто подключите провод к этому разъёму и всё. Удостоверьтесь, что кабель достаточно плотно установлен, но не нужно использовать силу, так как вы можете повредить материнскую плату и/или кабель. На некоторых моделях предусмотрены специальные защёлки, воспользуйтесь ими.

Этап 2: Подключение к питанию сокета

Перед тем, как установить в процессорный сокет центральный процессор и кулер, нужно запитать его от блока питания. Несмотря на то, что сокет тоже расположен на материнской плате, питание он получает от отдельного кабеля. Данный кабель имеет всего 4 контакта (обозначается как 4 pin), отличается от остальных небольшим размером, а также выраженной квадратной формой.

Подключается к разъёму, расположенному возле чипсета. Удостоверьтесь, что вы плотно установили кабель в разъём, используйте специальные защёлки для более плотной фиксации, если те предусмотрены в конструкции.

Этап 3: Подключение передней панели

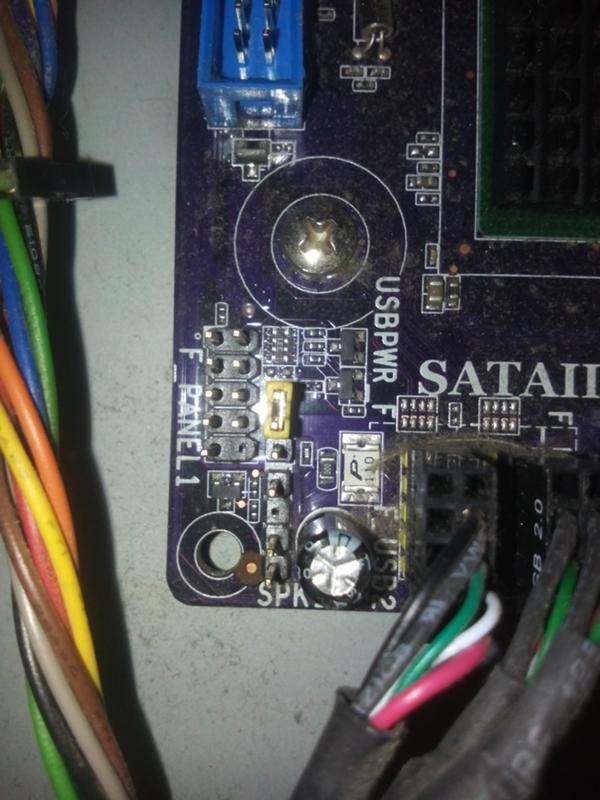

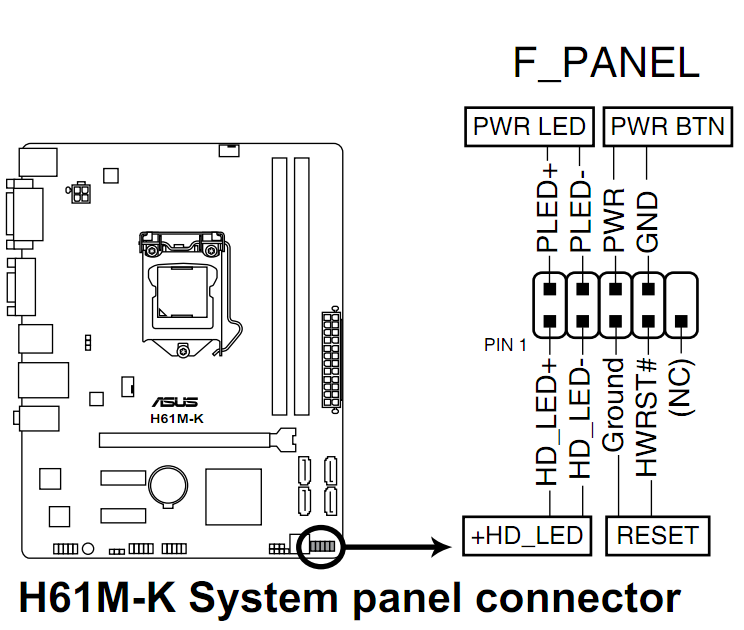

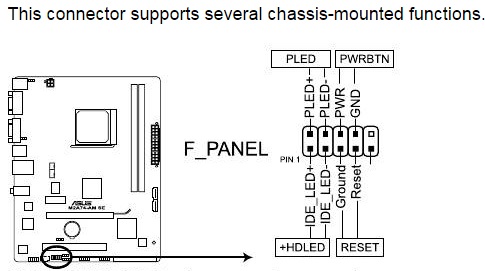

На передней панели расположены кнопки включения, индикаторы питания, разъёмы под USB и аудиоустройства. Желательно подключить эту панель сразу после того, как вы запитали материнскую плату, дабы можно было проверить сразу же работоспособность всего компьютера.

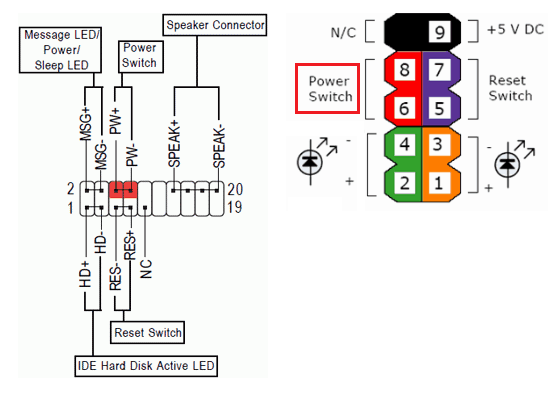

Кабели, представленные на передней панели, имеют по 1-2 pin (контакта) и подключаются непосредственно к материнской плате. Подключать их нужно в определённой последовательность и к определённым разъёмам. Разъёмы и кабели имеют специальные пометки, благодаря чему вы вряд ли сможете ошибиться, а вот касательно последовательности подключения нужно смотреть в документации к материнской плате, либо передней панели.

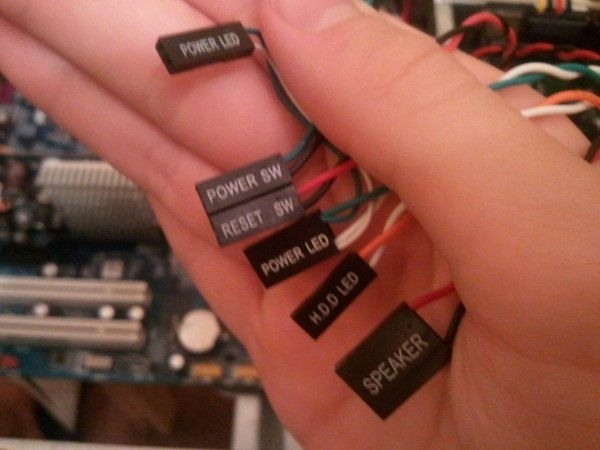

Всего есть несколько кабелей:

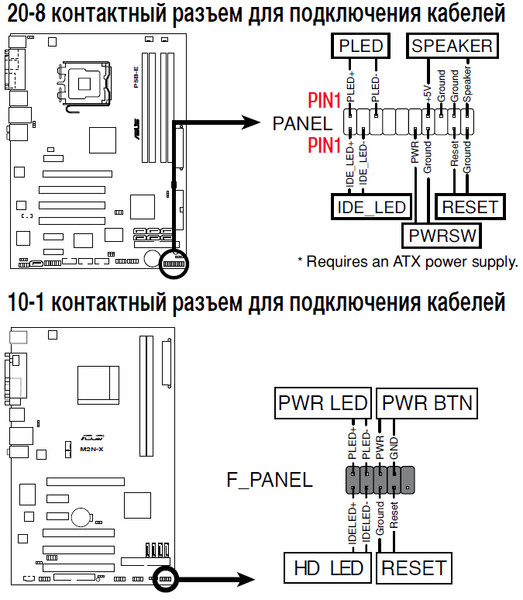

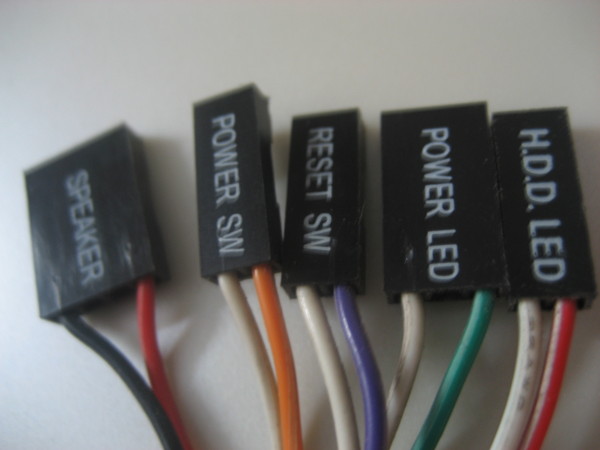

  • PowerSW – отвечает за работоспособность кнопки включения. Может обозначаться красным, белым или зелёным цветом, реже жёлтым и чёрным. Имеет 2 контакта;
  • ResetSW – отвечает за кнопку перезагрузки компьютера. Обычно обозначен жёлтым цветом. Тоже имеет по 2 контакта;

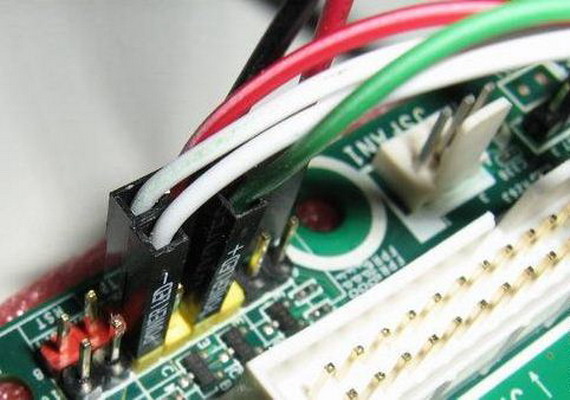

  • PowerLED – кабель, отвечающий за работоспособность индикатора питания. Имеет всего 1 контакт, не имеет особого цветового обозначения;
  • DDLED – этого кабеля может и не быть, либо под него может не быть разъёма на материнской плате. Кабель отвечает за работоспособность индикатора загрузки жёсткого диска. Имеет всего 1 контакт.

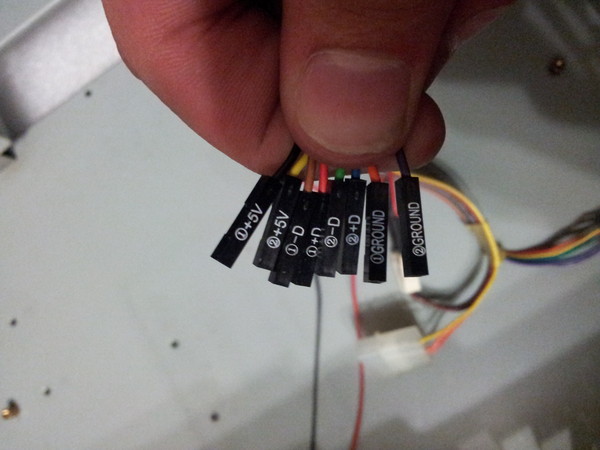

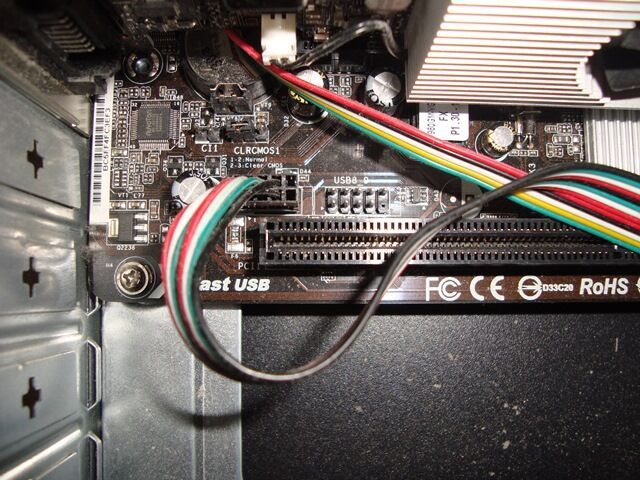

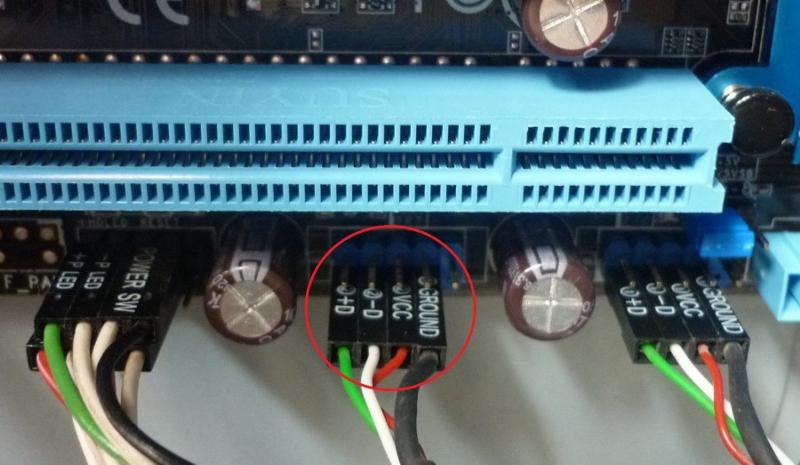

Также в конструкции передней панели могут быть встроены кабели под USB и Audio выходы.

Подключайте кабели в строгом соответствии с инструкцией, которая приложена в комплекте с передней панелью, либо материнской платой. Старайтесь закрепить контакты максимально плотно, но не применяйте силу, так как они очень хрупкие.

Читайте также: Как подключить USB к материнской плате

После подключения передней панели проверьте работоспособность системы, подключив её к сети электропитания и воспользовавшись кнопкой включения. Если всё нормально, то снова отключите компьютер от питания и продолжайте подключение основных элементов к материнской плате.

Этап 4: Подключение винчестера

Теперь можно подключить жёсткий диск с уже установленной операционной системой, либо пустой SSD/HDD.

Читайте также: Как подключить SSD к компьютеру

HDD-диск, имеющий разъём SATA подключается по следующей инструкции:

  1. Закрепите диск в специальном слоте. Таковой обычно расположен в районе передней панели. Слотов может быть несколько, вы можете расположить диск в любом из них, но если вы подключаете несколько жёстких дисков, то не рекомендуется устанавливать их слишком плотно друг к другу (оставьте хотя бы один разъём пустым, если это позволяет конструкция).
  2. Найдите SATA-шину. Она имеет один прямой сплющенный кабель с соответствующем разъёмом на конце, который обычно подписывается. Подключите этот кабель к специальным разъёмам на диске и материнской плате. Разъёмы тоже имеют своё обозначение, но если таковых нет, то можно посмотреть в документации к плате расположение и назначение всех её элементов.
  3. Теперь подключите шину питания к БП. Кабель будет идти либо в комплекте с блоком питания, либо вместе с диском. Разобраться что и к чему подключать можно самостоятельно, так как все кабели и разъёмы имеют соответствующие обозначения.
  4. Окончательно закрепите диск при помощи болтов и/или защёлок в его ячейке.

Этап 5: Подключение планок ОЗУ

Оперативная память – это один из самых важных компонентов любого компьютера, так как без неё просто не будет запущена операционная система. На материнских платах может быть от 1 до 8 разъёмов под ОЗУ. Также встречаются модели, где уже по умолчанию впаяна планка ОЗУ. В таком случае вам не обязательно подключать ещё одну планку.

Установка планок ОЗУ не отличается какими-либо сложностями. Вам нужно найти специальный разъём на материнской плате. Разъём под ОЗУ имеет характерный внешний вид, благодаря чему его сложно перепутать или не узнать. Просто вставьте в этот разъём планку до тех пор, пока не услышите щелчок. Закрепите планку при помощи защёлок.

Этап 6: Установка видеокарты

В качестве завершающего этапа вам нужно установить видеокарту. Если в центральный процессор уже вмонтирован какой-то видеоадаптер, то вы вполне можете использовать его, не устанавливая при этом видеокарту, но особой производительности вы не получите.

Разъёмы для видеокарт на материнских платах бывают следующего типа:

  • AGP – устаревший тип разъёма, в современных платах не используется. Если у вас на плате именно такой разъём, то могут возникнуть проблемы с подключением последних моделей видеокарт;
  • PCI – до сих пор в ходу, но уже начинает стремительно устаревать. Самые современные видеокарты могут не поддерживать, либо поддерживать с определёнными оговорками, например, уменьшением производительности;
  • PCI-Express – современный разъём, использующийся в большинстве материнских плат. Обеспечивает максимальную производительность.

Рассмотрим подключение видеокарты к разъёмам PCI и PCI-Express, к счастью, процесс подключения выглядит одинаково для двух типов разъёмов:

  1. Снимите заглушку с задней крышки корпуса. На месте этой заглушки должны будут выходить разъёмы видеокарты. Заглушки обычно крепятся при помощи специального винта.
  2. Установите видеокарту в специальное гнездо на материнской плате таким образом, чтобы панель с интерфейсами выходила на то место, где ранее находилась заглушка. Прилагать силу во время установки не требуется, так как адаптер отлично входит в разъём. О том, что адаптер плотно установлен будет свидетельствовать щелчок.
  3. Закрепите видеокарту, воспользовавшись специальными защёлками. Если их нет в конструкции порта или графического адаптера, то пропустите этот шаг.
  4. Зафиксируйте её болтами, которые остались от старой заглушки. Если всё правильно установили, то проблем с фиксацией у вас не должно возникнуть.
  5. Теперь нужно подключить видеокарту к питанию. Оно подключается отдельно, как и процессор с жёстким диском. Подключение происходит при помощи 6 или 8 контактного кабеля. Данных кабелей может быть предусмотрено несколько. Подключайте любой из них, имеющий специальное обозначение (будет либо подпись, либо эти кабели будут отличаться от остальных по цветам). Подключите эти контакты к специальному разъёму, который расположен около разъёма для установки самой видеокарты на материнской плате.

На этом этапе можно закончить подключение основных компонентов к материнской плате и попытаться запустить компьютер. Если всё хорошо, то BIOS либо выдаст ошибку, что не обнаружена операционная система, либо начнёт её загрузку, но это только при условии, что ОС на диске уже установлена.

Также к материнке можно подключить дополнительные компоненты, например, Wi-Fi адаптер, звуковую карту и т.д. Однако их подключение не является обязательным для нормального функционирования ПК, поэтому рассматриваться не будет.

пошаговая инструкция. Подключение кабелей и проводов к системному блоку компьютера

Рядовой пользователь может не открывать корпус компьютера ни разу за весь срок эксплуатации, поэтому его вряд ли интересно, что там находится и как все обустроено. Другое дело, когда для себя или для друзей – данная статья надеюсь окажется полезной для Вас.

Рациональная укладка проводов внутри компьютера позволяет:

1. Сделать обслуживание компьютера намного проще. Доступ к компонентам системы с целью замены или установки дополнительного оборудования не будет затруднен свисающими кабелями и шлейфами.

2. Уменьшается риск повреждение самих компонентов системы во время установки, особенно этому подвержены конденсаторы.
Было несколько случаев из жизни, когда к нам приносили в ремонт компьютеры по такой причине. В одно из случаев провод зацепился за конденсатор, человек все-таки вытянул видеокарту из разъема, тем самым повредив ее. Иногда встречались случаи, когда на старых винчестерах, чтобы отсоединить IDE шлейф, часто нужно было приложить хорошее усилие. И в момент отсоединения под влиянием силы отрыва, рука непроизвольно дергается, цепляя на своем пути кабеля или установленные сетевые карты, видеокарты, ТВ-тюнеры. Результат не заставляет себя ждать: вырванные гнезда крепления проводов на материнской плате, погнутые конденсаторы, сломанные установленные платы.

3. Улучшается циркуляция воздуха внутри корпуса компьютера. Как наглядно показано на рисунке в статье ., циркуляция воздуха должна происходить методом обдува. Хаотичное расположение проводов создает на пути воздушного потока естественное препятствие, тем самым снижая эффективность работы системы охлаждения в целом.

Правильно уложив провода, возможно, добиться снижения температуры компонентов с пассивным охлаждением (чипсетов) на 1-3 градуса по Цельсию.

4. Снижение к минимуму риск попадания проводов под лопасти кулера CPU. Если раньше часто кулера CPU защищали решетками или хотя бы по периметру лопасти были скрыты самим корпусом кулера, то сегодня крыльчатка на боксовых системах охлаждения открыта. При изменении положения корпуса компьютера, перемещения (встряска) провода самого кулера так как они тонкие и легко могут изменить приданную им форму и попасть под лопасти вентилятора. Вследствие чего, застопорится или сломается кулер и процессор останется без охлаждения. У новых процессорах реализована технология отключения питания при достижении критической температуры, но на практике проверять ее не рекомендуем.

5. Эстетичный вид. Согласитесь, корпус компьютера выглядит намного лучше с аккуратно уложенными проводами. Этим подчеркивается качество сборки и монтаж компонентов.

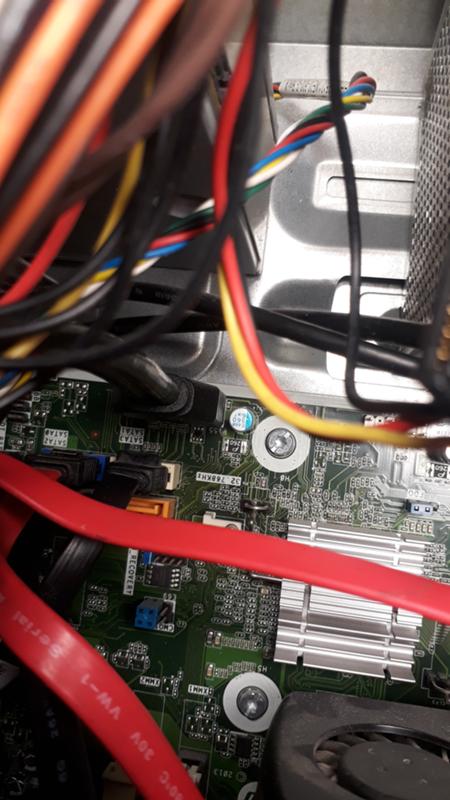

Ну и в подтверждение своих слов несколько примеров.



Для фиксации проводов использовались виниловые стяжки, стоят они копейки, но весьма незаменимы в домашнем хозяйстве.


Тоненькие проводки желательно сплести попарно между собой. А такие как SATA кабель и провода куллеров намотать на карандаш/ручку и снять, они примут форму спирали.


Провода идущие к лицевой панели корпуса компьютера лучше спрятать сбоку за стойкой жестких дисков.

Еще желательно оставить на всякий случай один кабель с питанием для HDD, прикрепив к основным с помощью проволочки в изоляции (обычно ею скрепляют сетевые кабеля питания от монитора, видеокарты и т.д.) . В случае необходимости присоединения второго винчестера, не нужно будет снимать все зажимы.

Аналогичным образом можно поступить с внешними кабелями. За столом часто целая паутина провода (мышка. клавиатура, сетевые кабеля компьютера и монитора, акустической системы, принтера и т.д.). Собрав их аккуратно и зафиксировав при помощи виниловых зажимов. Вы не только с глаз уберете неряшливо разбросанные провода, но и сможете легко теперь проводить влажные уборки не боясь зацепится за провод и выдернуть разъем.

Внимание! Все работы выполнять при обесточенном питании. Не при выключенной кнопке на корпусе компьютера, а при выдернутой вилке из розетки.

Подключение материнской платы – это весьма интересно, хоть и индивидуально. Ведь разные модели могут иметь разные разъёмы, расположение разъёмов и особенности. Однако в общих чертах можно дать обобщённое руководство по подключению материнской платы, которое я приведу ниже.

В данной статье приведу инструкцию по подключению материнской платы на примере ASRock P67 Pro3. Она может отличаться по некоторым вещам от других плат, поэтому не пугайтесь, если у вас будет что-то не так, как я пишу.

Смотрите внимательно, и всё получится. А если не получился, то спрашивайте, я помогу вам.

Итак, для удобства приведу план-картинку, и будут рассказывать, что и куда подключать на материнской плате.

В нашем случае материнка питается от 24-х канального кабеля, а процессор от 8-ми канального. Перед, как подключить материнскую плату к питанию, найдите эти кабели, и подключи их в соответствующие разъёмы.

Подключение шлейфов к материнской плате

Шлейфами к материнской плате и приводы для компакт-дисков. Большинство современных материнских плат поддерживают два интерфейса девайсов — IDE ATA и Sata.

Подключение шлейфов к материнской плате осуществляется в соответствующие разъёмы: большой для ATA, маленький для Sata. Замечу, что IDE ATA поддерживают подключение сразу двух устройств к одному разъёму порта, а Sata позволяет к одному порту подключить только одно.

Очевидно, что когда подключение шлейфов к материнской плате осуществлено, к свободным их концам следует подсоединить устройства – жесткие диски или приводы компакт-дисков с соответствующими интерфейсами ATA или Sata.

Как подключить материнку к корпусу

Перед тем, как подключить материнку к корпусу, давайте проясним, что под этим выражением подразумевается соединение её с передней панелью – то есть, это кнопки старта, рестарта, динамика (если есть) и индикаторные светодиоды.


Среди всех рассмотренных выше аспектов эта мелочь является самой сложной, наверное, для многих, и какую-либо общую инструкцию о том, как подключить материнку к корпусу, я не дам, так как везде всё по-разному.

Перед тем, как подключить к материнке провода от светодиодов и кнопок панели, обратите внимание на их разъёмы, там должны маркировки, как показано на рисунке выше. Затем вам следует обратиться к инструкции подключения именно вашей платы, и подключить эти несколько проводов так, как там будет написано. Или же соответствующие обозначения будут указанны на самой плате.

3.1. Подготовка к сборке Проверьте, есть ли у вас компоненты, перечисленные в списке.

1. Корпус.

2. Блок питания.

3. Материнская плата.

4. Процессор.

5. Кулер процессора.

6. Накопители информации (винчестер, приводы, дисковод).

7. Видеокарта.

8. Монитор.

9. Клавиатура.

11. Инструменты для сборки (крестовая отвертка, пинцет, плоскогубцы).

12. Документация к материнской плате. Для чего нужны первые

10 составляющих, вы уже знаете. Внутренние комплектующие фиксируются с помощью крестовой отвертки и шурупов. Пинцет пригодится, чтобы завинтить шуруп в труднодоступном месте, а плоскогубцы понадобятся, если для установки материнской платы требуются пластиковые подпорки.

Главный пункт списка - 12-й. На материнской плате присутствуют контакты для подключения органов управления с передней панели корпуса и других устройств, таких как универсальный считыватель. Для их правильного подсоединения, во-первых, необходимо знать расположение контактов, а во-вторых, нужны правила подключения проводов. Это можно узнать только из документации к материнской плате.

Последовательность дальнейших действий такова.

1. Установка процессора и оперативной памяти.

3. Установка блока питания.

4. Установка и настройка накопителей информации.

5. Установка карт расширения.

6. Подключение шлейфов, питания и органов управления. Внимательно читайте следующие разделы и следуйте указаниям. Вы можете также наблюдать за процессом сборки, просмотрев видеоуроки с прилагаемого к книге компакт-диска.

3.2. Установка процессора и оперативной памяти

Сборка компьютера начинается с установки процессора и оперативной памяти, так как пока материнская плата не присоединена к корпусу, вы имеете свободный доступ к ее компонентам.

Установка процессора и подключение кулера

В данном разделе вы научитесь устанавливать процессор и подключать кулер.

Конструкция процессорного слота повторяет особенности размещения контактов или контактных площадок на подложке процессора. Если у процессора снизу расположены только контакты (без просветов), нужно использовать подсказку, или ключ.

Каждый процессор имеет как минимум один ключ, чтобы его можно было правильно установить в слот. Обычно таких ключей несколько - например, отсутствие выводов в смежных углах процессора (рис. 3.1). Аналогичные соответствующие ключи есть и на процессорном слоте.

Рис. 3.1. Ключи на подложке процессора

Правильно установить процессор несложно - достаточно сопоставить ключи, имеющиеся на нем и процессорном слоте.

Примечание

Вышесказанное касается также процессоров, которые не имеют выводов, а используют подложку из контактов. В любом случае на процессоре и процессорном слоте присутствуют ключи, которые необходимо совместить.

Откройте слот. Для этого переведите рычаг в перпендикулярное положение (рис. 3.2). Затем вставьте процессор и, убедившись, что он плотно прилегает по всей площади слота, опустите рычаг.

Рис. 3.2. Рычаг в положениях «закрыто» и «открыто»

Внимание! Если при вставке процессора в слот ощущается сопротивление или процессор лежит в слоте неровно, ни в коем случае не закрывайте слот (вы можете повредить процессор), а повторите процедуру с начала.

Если у процессора отсутствуют выводы, а на их месте имеются контактные площадки, нужно быть особенно острожным. В этом случае легко не заметить неправильную установку процессора, а после включения компьютера исправить ничего не удастся.

После установки процессора можно приступить к подключению системы охлаждения.

Кулер удерживается на процессоре с помощью пластмассовых креплений, прикрученных к материнской плате. Нужно только смазать поверхность процессора термопастой и вставить стандартный кулер для выбранного процессорного слота. Если кулер установлен правильно, вы услышите щелчки, свидетельствующие о том, что сработали защелки крепежного механизма.

Затем следует подключить питание кулера. Обычно оно берется с материнской платы - для этого предназначен специальный трех- или четырехконтактный разъем. В противном случае кулер питается от стандартного четырехконтактного молекса блока питания.

Установить модули оперативной памяти просто. Главное - правильно расположить модуль относительно слота (рис. 3.3).

Рис. 3.3. Правильное расположение модуля относительно имеющихся ключей

Сделать это просто, так как и на планке памяти, и на слоте присутствует по одному ключу (на модуле это выемка со стороны контактной группы, а на слоте - соответствующий выступ). Задача - сопоставить ключи и вставить до упора модуль (рис. 3.4).

Рис. 3.4. Вставьте модуль и плотно прижмите его с каждой стороны

Современная оперативная память работает в двухканальном режиме, поэтому при установке модулей нужно соблюдать следующее правило: планки памяти следует устанавливать в слоты одинакового цвета, например фиолетового.

Если слоты не окрашены, обратитесь к справочной документации, которая поставляется вместе с материнской платой, чтобы убедиться, что плата поддерживает двухканальный режим работы, и узнать, в какие слоты нужно установить модули оперативной памяти.

Примечание

Оперативная память будет работать в двухканальном режиме, только если установлено четное количество модулей и только в том случае, если материнская плата способна обеспечить такой режим работы .

3.3. Установка материнской платы

Установка материнской платы - самый сложный этап сборки компьютера.

Нужно разобраться, как правильно подсоединить шлейфы и подключить другие органы управления. Непосредственная установка материнской платы в корпус не сложна.

Снимите с корпуса крышку. Обычно там уже присутствует блок питания, но он не должен мешать установке материнской платы. Конструкция некоторых корпусов, например Mini Tower или Desktop, вынуждает производителей поворачивать блок питания параллельно шасси материнской платы. Это затрудняет установку платы, поэтому следует временно вынуть блок питания из корпуса, открутив удерживающие его винты.

Теперь положите корпус на бок, повернув ATX-панелью к себе.

Для крепления материнской платы используются винты-площадки (рис. 3.5), которые одним концом вкручиваются в шасси материнской платы. Количество таких площадок может быть различным, но чем больше их установлено, тем надежнее крепится материнская плата

Рис. 3.5. Винты (слева) и винты-площадки (справа)

Возьмите материнскую плату и поверните ее ATX-панелью к себе (рис. 3.6). Примерьте плату к шасси, чтобы определить, где необходимо вкрутить винты-площадки. Обычно они устанавливаются по периметру материнской платы и в центре.

Рис. 3.6. Материнская плата с установленным процессором, кулером и оперативной памятью

Примечание Помните, что некоторые корпусы имеют шасси с метками с указанием размеров большинства материнских плат, что облегчает расстановку винтовплощадок. Используйте их при монтаже материнской платы.

Вкрутите винты-площадки. Не пропускайте места, которые кажутся лишними, так как материнская плата может прогнуться при установке плат расширения, что в свою очередь приведет к внутреннему обрыву проводников.

Закончив подготовку крепежных площадок, установите материнскую плату в корпус и хорошо прикрепите ко всем уже установленным площадкам.

3.4. Установка блока питания

Установив материнскую плату, верните блок питания на место (если вы его доставали).

Действовать нужно осторожно - блок питания вставляется изнутри корпуса, поэтому можно случайно задеть электронные компоненты материнской платы.

Соберите провода питания в пучок, иначе молексы могут зацепиться за электронные компоненты платы. Затем аккуратно вставьте блок питания, прижимая его к верхней части корпуса.

Совет Многие корпусы имеют металлические направляющие, с помощью которых можно легко вставить блок питания на нужное место. Обязательно используйте их.

Прикрутите блок питания винтами (рис. 3.7).

Рис. 3.7. Фиксация блока питания с помощью винтов

3.5. Установка накопителей информации и универсального считывателя

Установка в корпус накопителей информации имеет специфику, которая заключается в правильном назначении режима их работы. Это особенно важно, если в корпус устанавливается несколько винчестеров или CD/DVD-приводов, использующих интерфейс IDE или SATA.

Каждый из накопителей должен работать в одном из режимов обмена информацией с контроллером материнской платы. В случае использования стандартного двухканального контроллера таких режимов четыре: Primary Master, Primary Slave, Secondary Master и Secondary SlaveКаждое из устройств должно работать в своем режиме, то есть они не должны пересекаться.

Прежде чем установить накопители в корпус, их нужно сконфигурировать. Каждый накопитель рядом с интерфейсным разъемом имеет площадку, контакты на которой можно соединять одной или двумя перемычками. Перемычки можно устанавливать в разные положения. Какое положение соответствует тому или иному режиму, помогает разобраться наклейка с расшифровкой на накопителе (рис. 3.8). Неправильный выбор режима работы приводит к тому, что перестает функционировать весь канал, то есть два устройства, подключенные к одному шлейфу.

Рис. 3.8. Конфигурация накопителя согласно таблице значений

При подключении накопителей нужно учитывать, что устройства, подсоединенные к одному шлейфу, будут работать со скоростью самого медленного из них, поэтому лучше подключать винчестеры к одному каналу, а CD/DVD-приводы - к другому. Назначив режимы работы, можно устанавливать накопители. Для поддержания нормального температурного режима их желательно разместить по всей высоте корпуса, учитывая длину шлейфа.

Определив приблизительное расположение накопителей, прикрутите их винтами. Многие пользователи прикручивают устройства только с одной стороны. Это допустимо только в случае, если отсеки накопителей жестко фиксируются на каркасе корпуса. В противном случае может возникнуть вибрация. Особенно на это реагируют CD/DVD-приводы, что обусловлено несовершенным механизмом фиксации диска в приемном лотке.

СОВЕТ!!! Многие корпусы снабжаются металлическими направляющими, которые не только облегчают установку накопителей, но и плотно прижимают устройства к отсеку. Используйте их.

Примечание

Обычно CD/DVD-приводы устанавливаются в верхние 5,25-дюймовые отсеки, а винчестеры - в 3,5-дюймовые.

Установить универсальный считыватель несложно, так как данное устройство имеет небольшие размеры.

Снимите с передней панели корпуса пластиковую заглушку 3,5-дюймового отсека. Затем аккуратно вставьте устройство с внешней стороны корпуса, зафиксируйте с обеих сторон винтами и выровняйте его лицевую панель.

Примечание

У корпуса часто есть только один 3,5-дюймовый отсек с внешней съемной панелью, который занят другим устройством. В этом случае придется поступиться одним из устройств в пользу второго или приобрести другой корпус.

3.6. Установка карт расширения

После установки в корпус основных комплектующих можно приступать к установке карт расширения - видеокарты, TV/FM-тюнера, модема, звуковой платы, FireWire-контроллера и т. д.

Все карты расширения устанавливаются по одному принципу - выбрать подходящий слот и вставить нужное устройство. Однако следует учитывать особенности размещения карт расширений относительно друг друга. Ограничением может быть тепловое или электронно-магнитное излучение одной карты, которое влияет на работу другой. Например, видеоадаптер сильно нагревается в процессе работы, поэтому не стоит устанавливать рядом с ним другое устройство, особенно TV/FM-тюнер. В противном случае видеокарта будет греться сильнее, а тюнер - работать с помехами, несмотря на защищающее его экранирование.

На материнской плате присутствуют различные виды слотов. Обычно это PCI, AGP и PCI Express. Современные видеокарты устанавливаются в слот AGP или PCI Express, так как только они могут обеспечить высокую скорость передачи данных между видеоадаптером, процессором и оперативной памятью. PCI-разъем используется для подключения медленных устройств - модема, звуковой карты или TV/FM-тюнера.

Нужно определить, какие слоты необходимы для установки подготовленных карт расширения. Предположим, необходимо подключить PCI Express-видеокарту и PCI-модем. В этом случае вариантов несколько, но предпочтительный - установка PCI-модема в один из нижних слотов, что обеспечит нормальный режим вентилирования в корпусе.

Практически все современные корпусы имеют заднюю стенку, доступ к слотам в которой закрыт одноразовыми заглушками (в некоторых моделях корпусов заглушки фиксируются винтами, что является безусловным плюсом). Нужно вынуть те из них, которые скрывают нужные слоты.

Карты расширения не имеют единого стандарта исполнения, и печатная плата карты может быть расположена как слева, так и справа от планки, на которую она крепится. Чтобы правильно выбрать заглушку, которую необходимо вынуть или выкрутить, возьмите карту расширения в руки и приложите ее к нужному слоту. Это позволит определить точное местоположение нужной заглушки.

Начинайте устанавливать карту с противоположной от задней стенки корпуса стороны. Вставив эту сторону, аккуратно вставляйте другую, одновременно поправляя пальцем левой руки планку карты таким образом, чтобы она не вышла за пределы корпуса, а попала в щель между материнской платой и задней стенкой. После этого аккуратно нажмите на карту, чтобы она плотно вошла в слот (рис. 3.9). Зафиксируйте планку винтом

Рис. 3.9. Вставка карты расширения

Описанным способом установите все необходимые карты расширения, по возможности оставляя достаточно свободного пространства между ними.

Совет Старайтесь точно определять заглушки, которые необходимо вынуть. Помните: каждая лишняя щель в задней части корпуса облегчает проникновение пыли. В случае если вынута не та заглушка, обязательно закройте образовавшуюся щель другой.

3.7. Подключение шлейфов, питания и органов управления

Подключения шлейфов и кабелей - завершающий этап сборки компьютера. Нужно подключить следующие шлейфы и кабели (табл. 3.1).

Таблица 3.1. Кабели и шлейфы, которые необходимо подключить

Количество и типы подключаемых устройств могут отличаться от приведенных в таблице. Иногда требуется подсоединить внешние звуковые устройства, накопители информации (стример, ZIP и др.), системы обработки видеоинформации, плоттер и т. д. Они подключаются по тому же принципу, что и устройства, упомянутые в таблице.

Подключение материнской платы требует большой аккуратности и внимательности: во-первых, к материнской плате подсоединяется много шлейфов и проводов, а во-вторых, доступ к ней затруднен, что особенно ощущается при подключении органов управления с передней панели корпуса.

Подключение проводов, идущих от передней панели корпуса . Сначала нужно подсоединить провода, идущие от передней панели корпуса. Большинство корпусов снабжаются следующими органами управления: кнопками включения/выключения и перезагрузки компьютера, индикаторами включения и обращения к винчестеру, звуковыми и USB-портами. Могут также присутствовать индикаторы температуры, реобасы, универсальные считыватели и т. д.

Чтобы правильно подключить описанные провода, лучше обратиться к справочной документации к материнской плате, откуда можно узнать, где находятся соответствующие контактные группы.

Стандартный набор проводов, идущих от перед ней панели корпуса, состоит из нескольких проводов или их пар, которые могут иметь следующие надписи: RESET, HDD LED, POWER LED, SPK и т. д. (рис. 3.10).

Рис. 3.10. Провода, идущие от передней панели корпуса

Обычно к ним добавляются два провода с контактными группами, которые подключаются к USB-портам на материнской плате. Руководствуясь информацией из документации, можно определить расположение нужных контактных групп. Остается подсоединить к ним провода, соблюдая полярность подключения (рис. 3.11)

Рис. 3.11. Подключаем провода

Подключение интерфейсных шлейфов от накопителей информации. Для подключения винчестера к IDE-контроллеру материнской платы используется 80-жильный шлейф длиной 40-70 см.

Обычно такой шлейф имеет три разъема: один для подсоединения к материнской плате, остальные - к винчестерам, работающим в режимах master и slave. Иногда встречаются шлейфы (скругленные) только с двумя разъемами.

Для подключения шлейфа к материнской плате используются ключи на шлейфе и коннекторе материнской платы. На шлейфе они выглядят как выступ и запаянное отверстие (рис. 3.12), на коннекторе материнской платы - как подходящая по размеру выемка. Остается только совместить их.

Рис. 3.12. Интерфейсный шлейф

Для подключения SATA-винчестера используется четырехконтактный проводшлейф, что облегчает его подключение. Достоинством тонких проводов является улучшенная система вентиляции, так как при узком шлейфе меньше сопротивление циркуляции воздуха внутри корпуса.

Подключение такого шлейфа не вызывает сложностей, нужно ориентироваться на ключи на коннекторе и соответствующем SATA-разъеме материнской платы.

Подключение звукового кабеля .

Звуковой кабель используется для соединения цифрового звукового выхода CD/DVD-привода с цифровым звуковым входом на материнской плате. Данная связь существует с момента появления оптических приводов, когда эти устройства предназначались для воспроизведения аудиодисков, а материнские платы не имели интегрированного звукового контроллера. Сегодня распространен MP3-формат, не требующий описываемого подключения, однако некоторые пользователи по-прежнему слушают на компьютере аудиодиски.

Для данного подключения используется звуковой шнур длиной примерно 20-40 см с набором коннекторов разного типа (рис. 3.13).

Рис. 3.13. Звуковой шнур

Для подсоединения этого шнура необходимо подобрать нужный коннектор и вставить его в соответствующие разъемы на приводе и материнской плате. Это несложно, но, чтобы правильно соединить шнур с материнской платой, необходимо обратиться к справочной документации.

Подключение устройства для работы с картами памяти (Card-Reader) . Распространенные универсальные считыватели 5-в-1 или 7-в-1 подключаются к материнской плате с помощью шнура, имеющего четырехконтактный разъем для подсоединения к USB-порту материнской платы (рис. 3.14).

Рис. 3.14. Коннектор подключения универсального считывателя

Для подключения такого шнура руководствуйтесь справочной документаций к материнской плате. Найдите на материнской плате свободный разъем USB-порта. При подсоединении провода соблюдайте полярность подключения, иначе USB-порт и Card-Reader могут выйти из строя.

Для подключения универсального считывателя, распознающего большее количество форматов, может потребоваться больше USB-портов, однако принцип тот же.

Подключение провода питания. Чтобы материнская плата работала, на нее необходимо подать напряжение.

Для этого предназначен специальный разъем, имеющий 20 или 24 контакта. Аналогичный пучок проводов с соответствующей контактной группой выходит из блока питания.

Обычно разъем содержит 20 контактов, хотя в последнее время стали появляться 24-контактные серверные разъемы. Коннектор питания подключается просто, так как имеет специальные ключи (рис. 3.15).

Рис. 3.15. Коннектор для подключения питания к материнской плате

Коннектор обладает специально сформированными отдельными контактами (практически каждый контакт имеет свою форму), что исключает возможность неправильного подсоединения к материнской плате. Размещение коннектора на разъеме питания материнской платы фиксируется защелкой, поэтому нужно только правильно развернуть коннектор и до упора (должен раздаться щелчок) вставить его в разъем на материн ской плате (рис. 3.16).

Рис. 3.16. Установка коннектора в разъем

Подключение акустической системы. Звуковые провода акустической системы подключаются, если планируется использовать интегрированное звуковое решение. На ATX-панели материнской платы находится предназначенная для этого группа выходов, количество которых зависит от спецификации звукового контроллера. Чаще всего на панели присутствуют три выхода, иногда их бывает шесть и более. Звуковые кабели от акустической системы подсоединяются согласно спецификации акустической системы или исходя из количества выходов на ATX-панели.

Для правильного подключения этих проводов к материнской плате воспользуйтесь справочным руководством к материнской плате.

Подключение винчестера

Подключение винчестера подразумевает подсоединение шлейфа и провода питания.

Жесткие диски имеют различные интерфейсы, а значит, и подключаются поразному. Наибольшее распространение получили IDE-винчестеры, поэтому будем рассматривать в качестве примера подключение такого жесткого диска.

Вне зависимости от количества разъемов на шлейфе, принцип его подсоединения к винчестеру аналогичен подключению шлейфа к материнской плате - нужно ориентироваться по присутствующим на коннекторе и контактной группе жесткого диска ключам (рис. 3.17), которые необходимо совместить.

Рис. 3.17. Ключ на разъеме винчестера

При подключении питания возможны два варианта. Первый - используется IDE-винчестер и обычный четырехконтактный молекс. Второй - нужно подключить жесткий диск SATA, и, соответственно, применяется свой провод питания.

Рассмотрим первый вариант.Полярность подключения питания крайне важна, поэтому молекс снабжается специальными ключами. Одна из плоскостей контакта имеет скос с каждой стороны (рис. 3.18).

Рис. 3.18. Стандартный четырехконтактный молекс

Аналогичные скосы присутствуют на разъеме питания винчестера. Эти ключи нужно совместить (рис. 3.19).

Во втором варианте для подсоединения питания используется специальный семиконтактный коннектор, который либо входит в состав блока питания, либо создается с помощью переходника, подключаемого к стандартному четырехконтактному молексу (рис. 3.20).

Рис. 3.20. Переходник питания для SATA-устройств

Коннектор питания имеет специальный ключ - выемку (рис. 3.21).

Подключать такой коннектор к винчестеру нужно осторожно: штыри контакта на жестком диске тонкие, их можно случайно согнуть.

Подключение CD/DVD-привода

Подключение CD/DVD-привода подразумевает подсоединение интерфейсного шлейфа, провода питания и звукового шнура. Сегодня CD/DVD-приводы выпускаются с тремя интерфейсами - SCSI, IDE и SATA. Первые используются в составе серверов, вторые и третьи - в серверах и обычных компьютерах.

Интерфейсный шлейф и провод питания CD/DVD-привода подключаются тем же способом, что и для винчестера, поэтому рассмотрим только подключение звукового шнура.

Для прослушивания аудиодисков (без программного проигрывателя, например WinAmp) используется звуковой шнур, соединяющий привод и звуковую карту. Для его подключения к CD/DVD-приводу предназначен специальный двухили четырехконтактный разъем (рис. 3.22).

Рис. 3.22. Разъем на приводе для подключения звукового шнура

Коннектор на звуковом кабеле имеет определенную форму, поэтому неправильно подсоединить его к разъему на приводе невозможно.

Подключение звуковой карты

К звуковой карте подсоединяется звуковой шнур от CD/DVD-привода.

Звуковые адаптеры могут иметь разное исполнение. Большинство пользователей довольствуются интегрированным звуковым контроллером, остальные - приобретают внешние решения или звуковые карты в виде плат расширения. К внешним звуковым картам звуковой шнур от CD/DVD-привода не подсоединяется, поэтому данный вариант рассмотрен не будет.

Подключение звукового шнура к интегрированному в материнскую плату контроллеру было описано выше. Рассмотрим вариант подсоединения шнура к звуковой карте, выполненной в виде платы расширения, которая устанавливается в PCI-слот. Для этого предназначены специальные разъемы (рис. 3.23). Они выполняют одну функцию, но имеют разный формат коннектора и различное количество контактов. Ранее CD-приводы не были универсальными и использовали разные типы подключений, поэтому производители снабжали звуковые карты несколькими разнотипными разъемами. Соответственно, звуковой шнур стал содержать различные коннекторы.

На звуковой карте присутствуют разные коннекторы, можно использовать любой из них. Подсоединять звуковой шнур нужно осторожно - этого требует малый размер коннекторов и штекеров.

Подключение внешних шнуров

В данном подразделе рассказывается о подключении внешних шнуров.

Подключение блока питания. Чтобы компьютер заработал, ему необходимо питание. Посредником между комплектующими и сетью с переменным напряжением является блок питания, к которому нужно подвести переменное напряжение. Иногда блок питания имеет дополнительный разъем, куда можно подсоединить провод питания от монитора, освободив одну розетку (которых часто не хватает).

Для подачи напряжения к блоку питания используется провод со стандартными коннектором и вилкой. Коннектор провода типа «мама» имеет специальную форму (скругленный треугольник), поэтому неправильно подключить его к разъему блока питания невозможно. В разъеме для подсоединения коннектора типа «мама» предусмотрена выемка в виде скругленного треугольника с тремя выводами (рис. 3.24).

Разъем для подключения провода питания от монитора имеет определенную форму с вырезом по контуру. К нему подсоединяется коннектор в виде скругленной трапеции (рис. 3.25).

Подключение клавиатуры и мыши. Подключить клавиатуру просто. Сегодня распространены два ее типа - с интерфейсами USB и PS/2. Использование PS/2-клавиатуры предпочтительнее, поскольку она не занимает USB-порт. Конструкция PS/2-коннектора исключает неправильное подсоединение клавиатуры.

Внимание! Конструкции PS/2-коннекторов клавиатуры и мыши одинаковы - не перепутайте гнезда их подключения. Разъем для клавиатуры обычно расположен ближе к боковой стенке корпуса. Для портов этих устройств используется цветовая раскраска, совпадающая с раскраской их коннекторов от устройств: коннектор клавиатуры и соответствующий PS/2-разъем на материнской плате имеют фиолетовый цвет, а мыши - зеленый .

USB-клавиатура подсоединяется просто - USB-коннектор можно вставить только одной стороной.

Мыши, как и клавиатуры, оснащаются разными интерфейсами. Наиболее популярны PS/2-мыши, хотя выпускаются и USB-модели. Подключение мыши аналогично подсоединению клавиатуры.

Подключение монитора. Монитор соединяется кабелем с выходом видеоадаптера и шнуром питания с розеткой или соответствующим разъемом на блоке питания.

Для подключения монитора к выходу на видеокарте используется специальный видеошнур. Видеовыход и коннектор на шнуре может быть двух типов - аналоговый VGA и цифровой DVI.

VGA - это устаревший тип интерфейса, который предполагает наличие цифроаналогового и аналого-цифрового преобразователей, необходимых для вывода изображения на аналоговый ЭЛТ-монитор. При этом возможна частичная потеря видеосигнала.

DVI - цифровой интерфейс. Он исключает потерю сигнала, передаваемого по кабелю между видеокартой и монитором, и более быстродействующий, поскольку передается не сформированное изображение, а цифровые данные. Современные видеокарты оснащаются только DVI-разъемом, что подразумевает использование цифровых мониторов. Данный разъем имеет определенную форму (скругленная трапеция), поэтому подсоединить к нему коннектор видеошнура просто (рис. 3.26).

На некоторых видеокартах присутствуют и VGA-, и DVI-разъемы - к ним можно подключать аналоговые или цифровые мониторы с VGA-разъемом. Данная операция также проста, поскольку разъем имеет форму скругленной трапеции, что исключает неправильное подсоединение коннектора.

Подключение шнура питания к монитору аналогично подсоединению такого же шнура к блоку питания.

Подключение принтера и сканера. Принтеры, как и любые внешние устройства, подключаются к компьютеру несколькими способами. Наиболее распространены два из них - через порты LPT и USB. К струйным принтерам с USB-интерфейсом часто не требуется подсоединять провод питания, поскольку напряжение подается прямо с USB-порта.

Для подсоединения к LPT-порту предназначен 25-контактный коннектор, имеющий форму скругленной трапеции на двух концах провода. Коннектор достаточно большого размера, поэтому, чтобы исключить потерю контакта между ним и разъемом, используется фиксирующая проволока. Подсоединить принтер к USB-порту также просто. USB-коннектор (рис. 3.27) имеет форму квадрата с двумя скошенными углами, поэтому неправильно подключить его невозможно.

Провод питания может подсоединяться либо к блоку питания, либо прямо к сети переменного напряжения.

Как и принтеры, сканеры могут подключаться разными способами, в частности к LPT-, USB-порту или к контроллеру в виде платы расширения. Наибольшее распространение получили сканеры с USB-интерфейсом, что обусловлено простотой их подключения. Подсоединение USB-шнура и кабеля питания к сканеру аналогично подключению таких шнура и кабеля к принтеру.

Подключение модема. Для подключения модема можно использовать шнур, подсоединяемый к USB-, LPT- или COM-порту. Подключение USB-шнура аналогично подключению такого шнура к сканеру или принтеру.

Независимо от того, подсоединяется модем к COM- или LPT-порту на материнской плате, на модеме имеется только COM-порт. Этот порт, как правило, девятиконтактный «папа» и имеет форму скругленной трапеции, поэтому подключить коннектор просто.

USB-модем не требует подсоединения шнура питания. При использовании другого типа подключения, как правило, используется блок питания, который поставляется в комплекте с модемом. Подключение акустической системы. Акустическая система требует подключения шнура питания, а в случае использования системы со спецификацией 3.1 и выше - соединительных звуковых кабелей.

Подсоединение звуковых кабелей зависит не только от спецификации акустической системы, но и от ее строения. Вариантов подключения множество. Рекомендуется использовать максимально короткие кабели, иначе возможно ухудшение качества звучания.

Для питания акустической системы может служить специальный блок питания или сеть переменного напряжения. Это также зависит от класса акустической системы и ее мощности.

При сборке компьютера, обязательно нужно знать, как к материнской плате подключить провода, ведь без этих знаний ничего вообще не получится. Данный этап осуществляется, когда все комплектующие уже установлены в корпус. То есть сама материнская плата, блок питания, жесткий диск находятся на своих местах. Также желательно установить и материнскую плату в PCI-E разъем и прикрутить ее к корпусу. Только теперь и нужно к материнской плате подключить провода. Как это сделать? Об этом мы сейчас и поговорим.

Как подключить провода к материнской плате Asus, ASRock, MIS и других производителей?

Важно сразу отметить тот факт, что описанный ниже метод сильно обобщен. Разные материнские платы подключатся немного по-разному. То есть некоторые отличия могут быть, однако принцип остается тем же. Начнем с разъяснения и подключения коннекторов корпуса: кнопки питания, перезагрузки, USB-портов.

Подключение коннекторов

Перед тем как от блока питания, нужно подключить к ней коннекторы. Здесь важно понимать, что все они имеют защиту от неправильного подключения, поэтому вставлять их нужно крайне аккуратно, без приложения усилий.

Обратите внимание, что каждый коннектор имеет маркировку, которая описывает его назначение. На материнской плате также есть маркировка, но на некоторых моделях она отсутствует. Описание клемм можно найти только в инструкции к материнской плате.

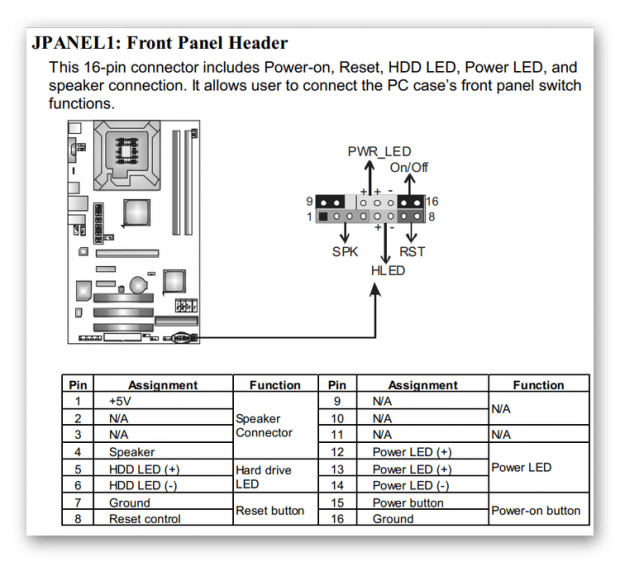

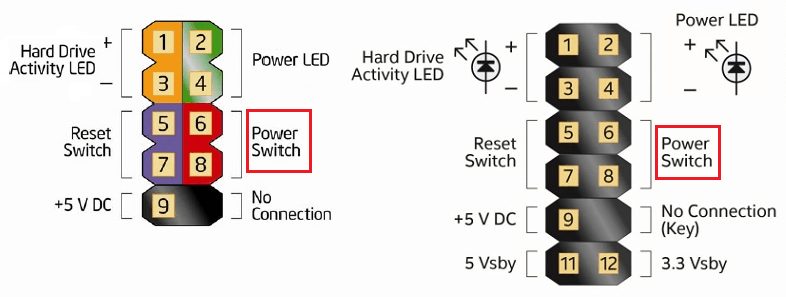

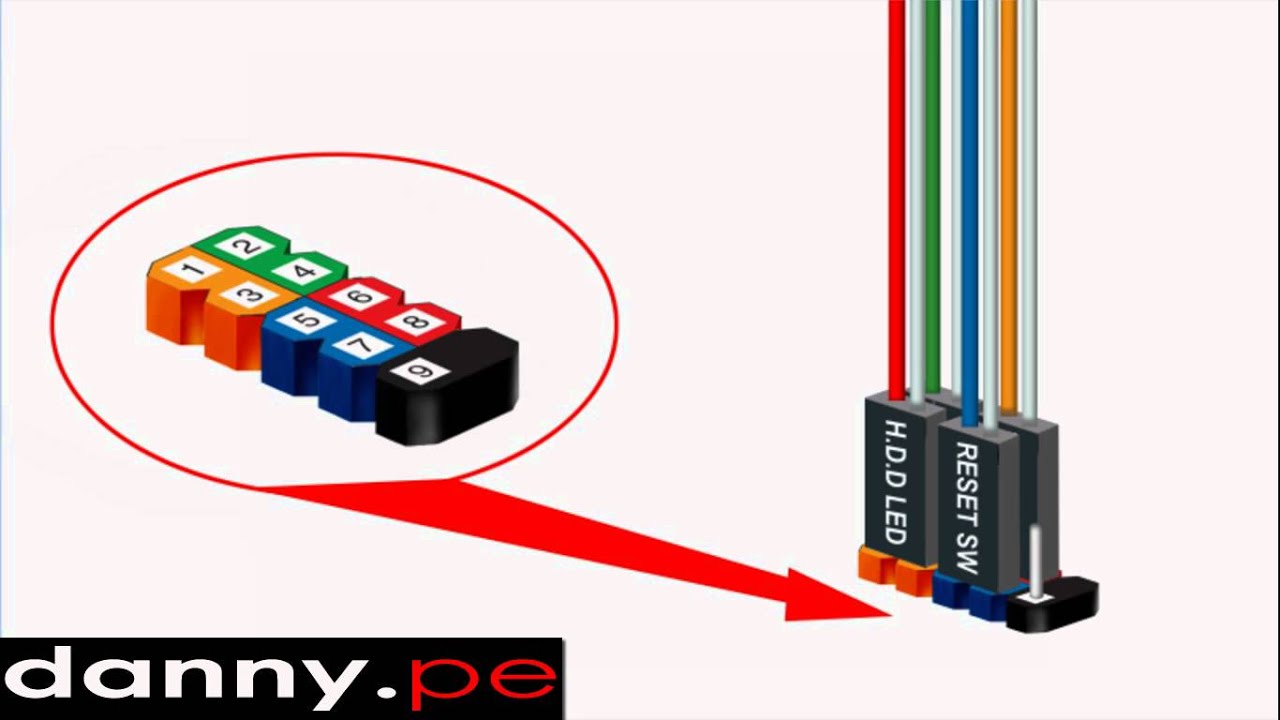

Подключаем первый коннектор с маркировкой M/B SW. Он отвечает за кнопку питания на корпусе. Также он может иметь название POWER SW. Внимательно присмотритесь к материнской плате (справа внизу), есть ли там пара контактов с пометкой POWER. Если есть, то именно на них и нужно нацепить данный коннектор. Если такой надписи нет, тогда открывайте инструкцию к плате и ищите схему там.

Второй коннектор с маркировкой RESET SW отвечает за кнопку перезагрузки. По аналогии с POWER, подключаем коннектор RESET SW. Если на плате нет указания, то ищем в инструкции к материнской плате, какие именно контакты нужно замыкать.

Есть также провода с пометками POWER LED+ и POWER LED-, благодаря которым светятся лампочки на корпусе системного блока. Здесь важно их подключить правильно и не перепутать местами плюс и минус. Сверяйтесь обязательно с инструкцией.

Не забываем и про USB-разъемы на корпусе. Если вы хотите иметь возможность вставлять флэшки в гнезда на корпусе, а не непосредственно в материнскую плату, то нужно подключить USB-разъемы. Они маркируются как USB. Провод Audi отвечает за Jack 3.5 mm, который используется для наушников или колонок.

Еще раз напомним, что важно знать, как подключить провода включения к материнской плате правильно. И если вам приходится с усилием втыкать коннектор, то, скорее всего, вы делаете что-то неправильно. После того как к материнской плате подключили провода коннекторов, можно приступать к блоку питания.

Подключение питания процессора


Центральный процессор ставится на отведенное для него гнездо, а на него надевается радиатор с кулером. К самому процессору никакой провод не подключается. Его питание осуществляется от материнской платы, и провод подключается непосредственно к ней. Гнездо питания находится рядом с процессором. Присмотритесь, есть ли рядом 4-пиновое гнездо. В инструкции к материнской плате обязательно указывается его расположение, однако его видно даже при беглом осмотре платы.

В гнездо питания процессора подключается 4-жильный провод. Обычно оно здесь единственное, поэтому ошибиться вряд ли у вас получится.

Подключение главного кабеля питания материнской платы


Самым крупным кабелем является именно этот. Он состоит из двадцати разъемов (пинов), а в дополнение к нему прилагаются еще 4 отдельных разъема. Получается, что материнская плата подключается через 24 разъема. А так как из блока питания выходит единственный провод с таким количеством пинов, то и ошибиться в его определении вы не сможете. Кроме того, на конце коннектора есть специальная защелка, которая не позволяет вставить кабель в разъем неправильно.

При подключении убедитесь, что эта конструкция вошла в гнездо и защелкнулась.


Подключение видеокарты

Если вы используете процессор с интегрированной видеокартой, то никакого подключения видеокарты не будет. Но чаще всего пользователи предпочитают использовать мощные графические платформы, которые подключатся через PCI-E-разъем и требуют дополнительного питания.

Видеокарта запитывается от 4-пинового коннектора. Место для питания, в зависимости от модели видеокарты, может быть где-то сбоку, но чаще всего оно находится сзади. Если видеокарта очень мощная и требовательная к питанию, то она может запитываться и от 6-пинового коннектора. Поэтому, при выборе блока питания, обращайте внимание, какие именно и сколько проводов для питания у него есть. При подключении карты коннектор должен защелкнуться - обратите на это внимание.

Подключение жесткого диска


Жесткий диск подключается к материнской плате через SATA-кабель. На материнской плате (где-то в правой части) обычно присутствует 4 разъема SATA, где написано: Выбирайте первый и подключайте к нему жесткий диск.

SATA-кабель имеет одинаковые разъемы на двух концах. Но этого недостаточно. Жесткий диск также требует питания и обычно подключается к блоку через 4-пиновый разъем. Поэтому подсоединяйте к нему кабель с четырьмя жилами. По аналогии подключается и оптический привод для дисков, но они сейчас крайне редко используются.

Подключение оперативной памяти

Мы разобрались, куда подключать провода на материнской плате, и в том, что оперативная память просто вставляется в разъемы и не требует подключения через провода. На вашей плате есть 2-4 гнезда для ОЗУ. Вставляйте память туда (обратите внимание, там есть защита от неправильной вставки) и немного придавливайте. Звук щелчка будет означать, что память стала на свое место.

Ну вот и все, теперь вы знаете, как правильно подключить провода к материнской плате, и сможете сделать это самостоятельно. Добавим, что разработчики стараются делать свое "железо" максимально удобным для подключения. Поэтому у вас обязательно получится собрать этот "конструктор", ведь даже при желании, вы не сможете подключить неправильные провода в неправильные гнезда. От этого есть надежная защита.

Материнская плата — основа любого компьютера. Она определяет, какие комплектующие можно будет к нему подключить, а следовательно — на что машина окажется способной. Все подключения легко провести самому, если знать, что и как делать.

Первое, что нужно совершить — подключить блок питания. Как и следует из названия, он будет подавать электричество ко всем комплектующим. От него отходят следующие разъемы:
  • 24-pin (реже — 20) к материнской плате с различными «линиями» на 3, 5 и 12 В.;
  • 4-pin на 12 В;
  • sata и molex;
  • питание дисковода.
Все разъемы имеют специфическую конструкцию, благодаря которой невозможно подключить их неправильно. Поэтому если «питание» не заходит в слот без труда, не нужно соединять их насильно. Ничего хорошего из этого не выйдет. Правильное подключение будет плотно зафиксировано и сопроводится характерным щелчком. Если все сделано верно, останется только запитать кнопку Power, включающую компьютер, а также Reset и встроенный динамик «материнки». Ориентируясь на картинки, соединяем соответствующие гнезда по краям платы с разъемами, обозначенными надписями «POWER SW» и «RESET SW». Нужные «штырьки» на плате обозначаются сокращениями, вроде PW и RES. Любые разъемы с надписью LED питают сигнальные лампочки, ответственные за различные уведомления. В данном пункте стоит упомянуть о том, что неправильно подключенные провода — это не смертельно. Микросхемы не сгорят, поэтому если компьютер не стартует, просто проверьте, все ли соединено нужным образом.


Для подключения жесткого диска или привода потребуется шлейф типа IDE ATA, SATA или eSATA — все зависит от имеющегося оборудования. Перепутать их очень сложно, поэтому просто внимательно смотрим на материнскую плату и устройство. Будьте осторожны с правильным размещением SATA, чтобы не поломать тонкие ножки контактов. Не забываем отдельно подводить питание к комплектующим от блока питания, как показано на фото.


Что и как подключать на задней панели системного блока? Эти разъемы также ведут к материнской плате. Тут все проще простого. Сверху находится гнездо подключения питания. Узнать его вы можете по размещенной рядом решетке с кулером, которые ведут к блоку питания. Ниже находятся два слота, зеленый и фиолетовый для соединения с ps/2 клавиатурой или мышью соответственно. Далее идут несколько usb-разъемов, которые при желании могут заменить ps/2, и вертикально размещенные слоты для соединения с различной видеоаппаратурой. Для дополнительной фиксации они могут прикручиваться миниатюрными болтиками. Три круглых гнезда одного или различных цветов — разъемы для устройств звука (колонок, микрофона, наушников и т.д.). Еще ниже идет вход модема с пластиковой защелкой и различные слоты для подключения специальных устройств.


Как мы увидели из статьи, в подключении проводов к материнской плате нет ничего сложного. Этот процесс может произвести любой пользователь, просто соединив нужный коннектор со слотом подходящей формы. Главное не спешить и производить все соединения без применения силы, чтобы техника осталась в работоспособном состоянии.

M b sw куда подключать gigabyte – Тарифы на сотовую связь
